Это общий код сетевой связи, что означает, что он охватывает все марки / модели, начиная с 1996 года. Однако конкретные действия по устранению неполадок могут отличаться в зависимости от автомобиля.

Общий код неисправности OBD U0100 — это серьезная ситуация, когда сигналы между электронным модулем управления (ECM) или модулем управления трансмиссией (PCM) и конкретным модулем были потеряны. Также может быть проблема с проводкой CAN-шины, нарушающей связь.

Автомобиль просто отключится в любой момент и не перезапустится, пока связь прервана. Практически все в современных автомобилях управляется компьютером. Двигатель и трансмиссия полностью контролируются компьютерной сетью, ее модулями и исполнительными механизмами.

Код U0100 является общим, поскольку он имеет одну и ту же систему отсчета для всех транспортных средств. Где-то в сети CAN-шины (сеть контроллеров) произошел сбой электрического разъема, жгута проводов, модуля или произошел сбой компьютера.

Шина CAN позволяет микроконтроллерам и модулям, а также другим устройствам обмениваться данными независимо от главного компьютера. Шина CAN была разработана специально для автомобилей.

симптомы

Симптомы кода неисправности U0100 могут включать.

Автомобиль глохнет, не запускается и не запускается
Будет установлен код неисправности OBD U0100 и загорится индикатор проверки двигателя.
Автомобиль может запуститься после простоя в течение определенного периода времени, однако его эксплуатация будет рискованной, поскольку она может снова выйти из строя в самый неподходящий момент.

Возможные причины

Это не обычная проблема. По моему опыту, наиболее вероятная неисправность — это ECM, PCM или модуль управления коробкой передач. В автомобиле есть как минимум два места для шины CAN. Они могут находиться под ковром, за боковыми панелями, под сиденьем водителя, под приборной панелью или между корпусом кондиционера и центральной консолью. Они обеспечивают связь для всех модулей.

Сбой связи между чем-либо в сети вызовет этот код. Если присутствуют дополнительные коды для локализации проблемы, диагностика упрощается.

Установка компьютерных микросхем или устройств, повышающих производительность, может быть несовместима с проводкой ECM или шины CAN, что приводит к потере кода связи.

Изогнутая или выдвинутая контактная клемма в одном из разъемов или слабое заземление компьютера вызовут такой код. Подскок разряженной батареи и непреднамеренное изменение полярности на мгновение приведет к выходу компьютера из строя.

Процедуры диагностики и ремонта

Поищите в Интернете все бюллетени технического обслуживания для вашего автомобиля. Проверьте бюллетени на наличие ссылок на U0100 и предлагаемую процедуру ремонта. Находясь в сети, проверьте, не были ли опубликованы отзывы об этом коде, и проверьте срок гарантии.

Диагностика и устранение такого рода проблем в лучшем случае затруднительны с использованием надлежащего диагностического оборудования. Если проблема окажется в неисправном блоке управления двигателем или блоком управления двигателем, весьма вероятно, что перед запуском автомобиля потребуется программирование.

Подробное описание дополнительного кода, относящегося к неисправному модулю, и его местоположения см. В руководстве по обслуживанию. Посмотрите на электрическую схему и найдите шину CAN для этого модуля и ее расположение.

Имеется как минимум два места для шины CAN. В зависимости от производителя они могут располагаться в любом месте внутри автомобиля — под ковром возле порога, под сиденьем, за защитной панелью, перед центральной консолью (требуется снятие консоли) или за подушкой безопасности пассажира. Доступ к шине CAN.

Расположение модуля зависит от того, с чем он работает. Модули подушек безопасности будут находиться внутри дверной панели или под ковром по направлению к центру автомобиля. Модули управления ходом кузова обычно находятся под сиденьем, в консоли или багажнике. Во всех поздних моделях автомобилей 18 и более модулей. Каждая шина CAN обеспечивает связь между ECM и как минимум 9 модулями.

Обратитесь к руководству по обслуживанию и найдите контакты соответствующего модуля. Отсоедините разъем и проверьте каждый провод на замыкание на массу. Если короткое замыкание присутствует, вместо того, чтобы заменять весь жгут, вырежьте закороченный провод из цепи примерно в одном дюйме от любого разъема и проложите провод эквивалентного размера в качестве наложения.

Отсоедините модуль и проверьте соответствующие провода на целостность. Если обрывов нет, замените модуль.

Если не было дополнительных кодов, речь идет о ECM. Установите устройство для экономии памяти перед отключением чего-либо, чтобы сохранить программирование контроллеров ЭСУД. Точно так же лечите и этот диагноз. Если шина CAN исправна, необходимо заменить ECM. В большинстве случаев автомобиль необходимо запрограммировать на прием ключа и программу, установленную в компьютере для его работы.

В случае необходимости отбуксируйте автомобиль к дилеру. Наименее затратный способ решить этот тип проблемы — найти автомобильный магазин с более старым опытным специалистом по автомобильной технике ASE с соответствующим диагностическим оборудованием.

Опытный технический специалист обычно имеет возможность быстро выявить и устранить проблему за меньшее время по более разумной цене. Аргументация основана на том факте, что дилер, а также независимые лица взимают почасовую оплату.

Связанные обсуждения DTC

Нужна дополнительная помощь с кодом U0100?

Если вам все еще нужна помощь по поводу кода неисправности U0100, задайте вопрос в комментариях под этой статьей..

ПРИМЕЧАНИЕ. Эта информация представлена только в информационных целях. Он не предназначен для использования в качестве рекомендаций по ремонту, и мы не несем ответственности за любые действия, которые вы предпринимаете с каким-либо автомобилем. Вся информация на этом сайте защищена авторским правом.

Около полутора месяцев я пытался найти решение данной ошибки u0428 форд фокус 3. Более того, я даже знал почти наверняка в следствии чего она возникла. Но, попытки поиска ее решения в интернете показали 0-й результат. Ближе всего по теме оказались проблемы с фф1, но там как то прокатывало просто поиском нулевого положения опытным путем и все сразу начинало работать!

На ФФ3 принцип тот же, но! Без ноутбука, без провода, без программы, без знаний что точно надо делать и в какой последовательности ничего не сделать т.е. Наш любимый "метод тыка" не прокатывает!

Самое интересное, что на Д2 точно есть люди, знающие как решить данную проблему, но, зачем говорить это на людях? "Приезжай, мы все решим, 5000₽ начало, там как пойдет…" Да, времена тяжелые, но не только у отдельной части пролетариата! Ну да фиг с ними, разобрался сам, слава Богу.

Решение "u0428 ошибка форд фокус 3":

Проблема она точно касается тормозной системы с ESP, поскольку это мой случай. При этой ошибке "падает": система контроля давления в шинах, стабилизация (ESP), система трогания в гору, трекшн контроль (как часть есп), ABS (если инициализировать блок абс с ошибкой, то он заработает), возможно и иные системы удержания курсовой устойчивости.

Надо учесть главные моменты: Все в исправном состоянии, но ошибка есть!

У меня u0428 ошибка форд фокус 3 появилась после неправильной установки положения часовой пружины и даже после ее корректного исправления, ничего не изменилось.

1) устанавливаем часовую пружину на 0, надо поймать цветовой маркер в окошке и совместит треугольники. При этом колеса должны стоять строго прямо! О чем нам и говорит информация на часовой пружине.
2) подключить ноутбук и через программу Forscan прочитать блоки на наличие ошибок. Интересует SASM.
3) стереть принудительно ошибки в блоке SASM.
4) проверить работоспособность системы, путем удержания на уклоне.

Какие народные методы не помогают:
— крутить руль от упора до упора и ехать прямо;
— разбирать часовую пружину и смотреть что там;
— сбрасывать ошибки простейшими универсальными программами типа Торки;
— можно добавить свое…

U0126 Утрачена связь с модулем датчика угла поворота рулевого колеса (SAS)

Код неисправности OBD-II Техническое описание

Нарушение связи с модулем датчика угла поворота рулевого колеса (SAS)

Что это значит?

Это общий диагностический код неисправности системы связи, который применяется к большинству марок и моделей автомобилей. Этот код означает, что модуль многоосевого датчика ускорения (MAS) и другие модули управления на автомобиле не взаимодействуют друг с другом.

Схема, наиболее часто используемая для связи, известна как связь по шине сети контроллеров или, проще говоря, шина CAN. Без этой шины CAN модули управления не могут обмениваться информацией, и ваш диагностический прибор может не получить информацию от автомобиля, в зависимости от того, какая цепь затронута.

Модуль SAS отвечает за информирование других модулей на шине CAN о том, в каком положении находится рулевое колесо. Это влияет на работу системы рулевого управления, изменения системы подвески и, что наиболее важно, необходимо для электронного контроля устойчивости (ESC). ESC поддерживает устойчивость автомобиля в любых условиях движения, будь то на мокром асфальте или во время агрессивного вождения.

Действия по устранению неполадок могут различаться в зависимости от производителя, типа системы связи, количества проводов и цветов проводов в системе связи.

симптомы

Симптомы кода двигателя U0126 могут включать:

Контрольная лампа неисправности (MIL) горит
Индикатор ABS горит
Индикатор TRAC горит (в зависимости от производителя)
Индикатор ESP / ESC горит (в зависимости от производителя)

причины

Обычно причиной установки этого кода являются:

Обрыв питания или заземления на модуль SAS (чаще всего)
Обрыв в цепи CAN + шины
Обрыв в шине CAN — электрическая цепь
Короткое замыкание на питание в любой цепи CAN-шины
Короткое замыкание на массу в любой цепи CAN-шины
Редко — неисправен модуль управления

Процедуры диагностики и ремонта

Хорошей отправной точкой всегда является проверка бюллетеней технического обслуживания (TSB) для вашего конкретного автомобиля. Ваша проблема может быть известной проблемой с известным исправлением, выпущенным производителем, и может сэкономить ваше время и деньги во время диагностики.

Если ваш диагностический прибор может получить доступ к кодам неисправностей и единственный код, который вы извлекаете из других модулей, — это U0126, попробуйте получить доступ к модулю системы угла поворота рулевого колеса. Если вы можете получить доступ к кодам из модуля SAS, то код U0126 либо прерывистый, либо код памяти. Если невозможно получить доступ к кодам для модуля SAS, значит, код U0126, установленный другими модулями, активен, и проблема уже существует.

Наиболее частая неисправность — потеря питания или заземления.

Проверьте все предохранители, питающие модуль SAS на этом автомобиле. Проверить все заземления для модуля SAS. Найдите на автомобиле точки крепления заземления и убедитесь, что эти соединения чистые и надежные. Если необходимо, снимите их, возьмите небольшую щетку из проволочной щетины и раствор пищевой соды / воды и очистите каждый из них, как разъем, так и место, где он соединяется.

Если какой-либо ремонт был произведен, удалите диагностические коды неисправностей из памяти и посмотрите, возвращается ли код U0126 или вы можете связаться с модулем SAS. Если код не возвращается или связь восстанавливается, скорее всего, проблема связана с предохранителями / соединениями.

Если код возвращается, найдите соединения шины CAN C на вашем конкретном автомобиле, особенно разъем модуля SAS. Перед отсоединением разъема на модуле управления LAS отсоедините отрицательный кабель аккумуляторной батареи. После обнаружения визуально осмотрите разъемы и проводку. Ищите царапины, потертости, оголенные провода, пятна ожогов или расплавленный пластик. Разъедините разъемы и внимательно осмотрите клеммы (металлические детали) внутри разъемов. Посмотрите, выглядят ли они обгоревшими или имеют зеленый оттенок, указывающий на коррозию. При необходимости очистки клемм используйте очиститель электрических контактов и щетку с пластиковой щетиной. Дайте высохнуть и нанесите электротехническую смазку в местах соприкосновения клемм.

Перед подключением разъемов обратно к модулю SAS выполните эти несколько проверок напряжения. Вам понадобится доступ к цифровому вольт-омметру (ДВОМ). Убедитесь, что у вас есть питание и заземление на модуле SAS. Получите доступ к электрической схеме и определите, где основные источники питания и заземления входят в модуль SAS. Подсоедините аккумулятор, прежде чем продолжить, при этом модуль SAS все еще отключен. Подключите красный провод вольтметра к каждому источнику питания B + (напряжение батареи), входящему в разъем модуля SAS, а черный провод вольтметра к хорошему заземлению (если не уверены, отрицательный полюс батареи всегда работает). Вы видите показание напряжения батареи. Убедитесь, что у вас есть веские основания. Подсоедините красный провод вольтметра к плюсу батареи (B +), а черный провод — к каждой цепи заземления. Еще раз вы должны увидеть напряжение батареи при каждом подключении. Если нет, устраните неисправность цепи питания или заземления.

Затем проверьте две цепи связи. Найдите цепь CAN C + (или HSCAN +) и CAN C- (или HSCAN — цепь). Подключив черный провод вольтметра к надежному заземлению, подключите красный провод к CAN C +. При включенном ключе и выключенном двигателе вы должны увидеть около 2.6 вольт с небольшими колебаниями. Затем подключите красный провод вольтметра к цепи CAN C-. Вы должны увидеть примерно 2.4 вольта с небольшими колебаниями. Другие производители показывают CAN C- примерно на 5 В и колеблющуюся клавишу при выключенном двигателе. Ознакомьтесь со спецификациями вашего производителя.

Если все тесты пройдены, а связь по-прежнему невозможна, или вы не смогли очистить код неисправности U0126, единственное, что можно сделать, — это обратиться за помощью к обученному автомобильному диагносту, так как это будет указывать на неисправный модуль SAS. Большинство этих модулей SAS необходимо запрограммировать или откалибровать для автомобиля, чтобы их можно было правильно установить.

Связанные обсуждения DTC

Нужна дополнительная помощь с кодом u0126?

Если вам все еще нужна помощь по поводу кода неисправности U0126, задайте вопрос в комментариях под этой статьей..

U0109 Нарушена связь с модулем управления топливным насосом (FPCM)

Код неисправности OBD-II Техническое описание

Нарушена связь с модулем управления топливным насосом (FPCM)

Что это значит?

Это общий диагностический код неисправности системы связи, который применяется к большинству марок и моделей автомобилей, включая, помимо прочего, Dodge, Ram, Chevrolet, Ford, GMC и VW. Этот код означает, что модуль управления топливным насосом (FPCM) и другие модули управления на автомобиле не взаимодействуют друг с другом.

FPCM управляет топливным насосом на основе информации, полученной от модуля управления трансмиссией (PCM). Если информация не получена, топливный насос не будет работать. Эти модули чаще используются в бензиновых двигателях, хотя их использование в дизельных двигателях последних моделей возрастает.

симптомы

Симптомы кода двигателя U0109 могут включать:

Световой индикатор неисправности (MIL) горит
Автомобиль заводится, но не движется
Если двигатель работает: колебания; Отсутствие власти; Низкая производительность; Пропуски зажигания в цилиндрах (неровная работа)

причины

Обычно причиной установки этого кода являются:

Обрыв в цепи CAN + шины
Обрыв в шине CAN — электрическая цепь
Короткое замыкание на питание в любой цепи CAN-шины
Короткое замыкание на массу в любой цепи CAN-шины
Редко — неисправен модуль управления

Процедуры диагностики и ремонта

Во-первых, обратите внимание на наличие других диагностических кодов неисправностей. Если какие-либо из них связаны со связью по шине или с аккумулятором / зажиганием, сначала диагностируйте их. Известно, что неправильный диагноз возникает, если вы диагностируете код U0109 до того, как какой-либо из основных кодов будет тщательно диагностирован и отклонен.

Если ваш диагностический прибор может получить доступ к кодам неисправностей, и единственный код, который вы получаете от других модулей, — это U0109, попробуйте связаться с модулем FPCM. Если вы можете получить доступ к кодам из модуля FPCM, то код U0109 либо прерывистый, либо код памяти. Если не удается связаться с модулем GPCM, значит, код U0109, установленный другими модулями, активен, и проблема уже существует.

Наиболее частая неисправность — потеря питания или заземления.

Проверьте все предохранители, питающие модуль FPCM на этом автомобиле. Проверить все заземления для модуля FPCM. Найдите на автомобиле точки крепления заземления и убедитесь, что эти соединения чистые и надежные. Если необходимо, снимите их, возьмите небольшую щетку из проволочной щетины и раствор пищевой соды / воды и очистите каждый из них, как разъем, так и место, где он соединяется.

Если какой-либо ремонт был произведен, удалите диагностические коды неисправностей со всех модулей, которые устанавливают код в памяти, и посмотрите, возвращается ли код U0109 или вы можете связаться с модулем FPCM. Если код не возвращается или связь с модулем FPCM восстанавливается, скорее всего, проблема связана с предохранителями / соединениями.

Если код возвращается, найдите коммуникационные соединения CAN-шины на вашем конкретном автомобиле, особенно разъем модуля FPCM. Перед отсоединением разъема на модуле FPCM отсоедините отрицательный кабель аккумуляторной батареи. После обнаружения визуально осмотрите разъемы и проводку. Ищите царапины, потертости, оголенные провода, пятна ожогов или расплавленный пластик. Разъедините разъемы и внимательно осмотрите клеммы (металлические детали) внутри разъемов. Посмотрите, выглядят ли они обгоревшими или имеют зеленый оттенок, указывающий на коррозию. При необходимости очистки клемм используйте очиститель электрических контактов и щетку с пластиковой щетиной. Дайте высохнуть и нанесите диэлектрическую силиконовую смазку в местах соприкосновения клемм.

Перед подключением разъемов обратно к модулю FPCM выполните эти несколько проверок напряжения. Вам потребуется доступ к цифровому вольт-омметру (ДВОМ). Убедитесь, что у вас есть питание и заземление на модуле FPCM. Получите доступ к электрической схеме и определите, где основные источники питания и заземления входят в модуль FPCM. Перед продолжением подключите аккумулятор, при этом модуль FPCM все еще отключен. Подключите красный провод вашего вольтметра к каждому источнику питания B + (напряжение батареи), входящему в разъем модуля FPCM, а черный провод вашего вольтметра к хорошему заземлению (если не уверены, отрицательный полюс батареи всегда работает). Вы должны увидеть значение напряжения батареи. Убедитесь, что у вас есть веские основания. Подсоедините красный провод вольтметра к плюсу батареи (B +), а черный провод к каждой цепи заземления. Еще раз вы должны увидеть напряжение батареи при каждом подключении. Если нет, устраните неисправность цепи питания или заземления.

Если производитель вашего автомобиля не использует шину CAN для связи между PCM и AFCM, вам необходимо определить соответствующие напряжения для этой цепи связи.

Если все тесты пройдены, а связь по-прежнему невозможна, или вы не смогли очистить код неисправности U0109, единственное, что можно сделать, — это обратиться за помощью к обученному автомобильному диагносту, так как это будет указывать на неисправный модуль FPCM. Некоторые модули FPCM должны быть запрограммированы или откалиброваны для автомобиля, чтобы их можно было правильно установить.

Связанные обсуждения DTC

Коды хода 2011 P069E, U0109 и U01002011 Chevy Traverse. Беспорядочно теряет питание все на моей приборной панели. Если я припаркован, машина умрет, и потребуется несколько минут, чтобы она снова завелась. Никаких шумов. Нет проблем с запуском, если я оставлю его на несколько секунд. Если я за рулем, машина будет продолжать движение, я просто проиграю…
2017 Ram 1500 U0109 код2017 Ram1500 check индикатор двигателя продолжает гореть. Дилер заменил модуль управления топливным насосом и модуль управления силовой передачей, но при этом загорается контрольная лампа двигателя с тем же кодом ……. ПОМОЩЬ…
1999 Merceds Benz V230 коды газов U0109, B078E, P01F0 и P0000Привет, у меня проблема с бензиновым бензиновым бензином benz vito v230. Заворачивается, взлетать не может. Еще хуже, если он сразу включается, он издает звук удара и гаснет. Затем перегорает предохранитель, подозреваемый в предохранителе датчика температуры. Затем зажигает свет двигателя, пока не заменит предохранитель, он даже не…

Нужна дополнительная помощь с кодом u0109?

Если вам все еще нужна помощь по поводу кода неисправности U0109, задайте вопрос в комментариях под этой статьей..

5 лет

Столкнулся с проблемой нахождения плюсового провода габаритов, в интернете по третьим фокусам ничего почти нет, либо путают со вторыми рестайлинговыми. Помогите плиз, может кто сигналки ставил уже и знает? В самом переключателе света ничего нет, там постоянный плюс и минус и 2 провода непонятного предназначения, на одном около 7 вольт постоянно, на втором только при включении ближнего света, вне зависимости горит он или нет.

Подскажите пожалуйста, не открывается правая сторона дверей (не реагирует на любые действия брелком, кнопкой блокировки в салоне, ручки изнутри) не поднимаются окна, правое зеркало не регулируется.
В багажник попала вода. Всё просушил. Что можно сделать или что могло полететь?
Фокус 3 2012г

focusnik2012
Как то Вольво шумили и после одна сторона тоже не работала,нашли повреждённые провода кана,возможно похожая проблема

4 апр еля 2021 mobile

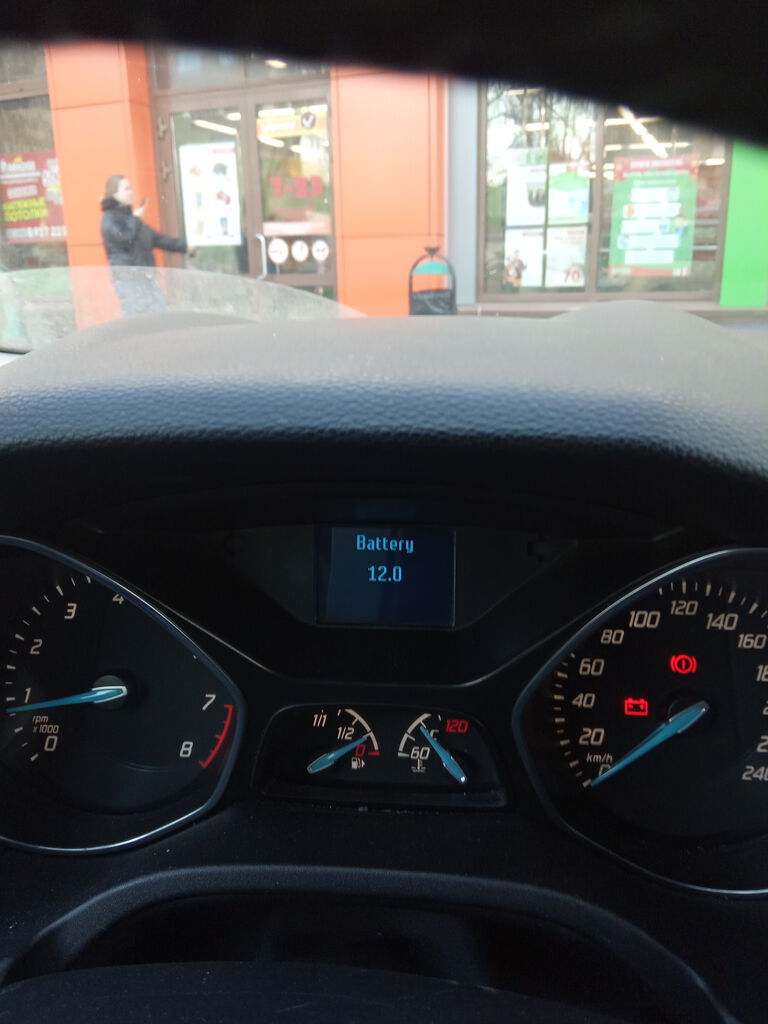

В регионах электроники работают с выходными, не попал я в этот раз. Зато понаблюдал ещё. И вот что увидел. При запуске, вольтаж вообще не поднимается, будто зарядки вовсе нет.

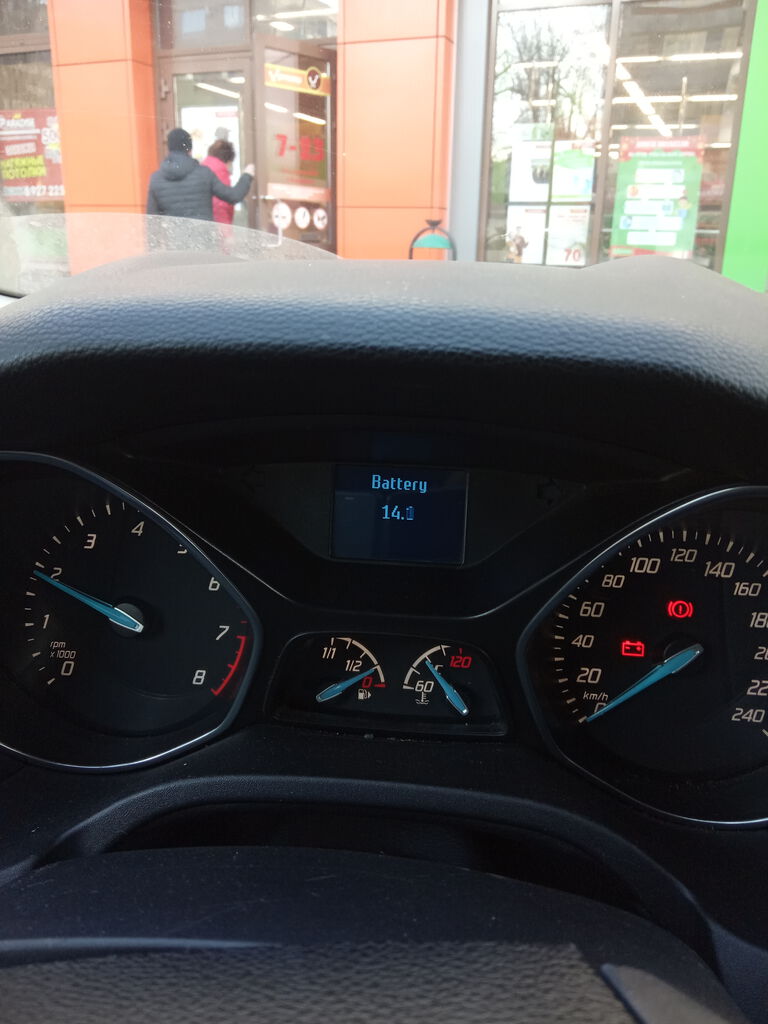

Появилась только после перегазовки.

svetikov

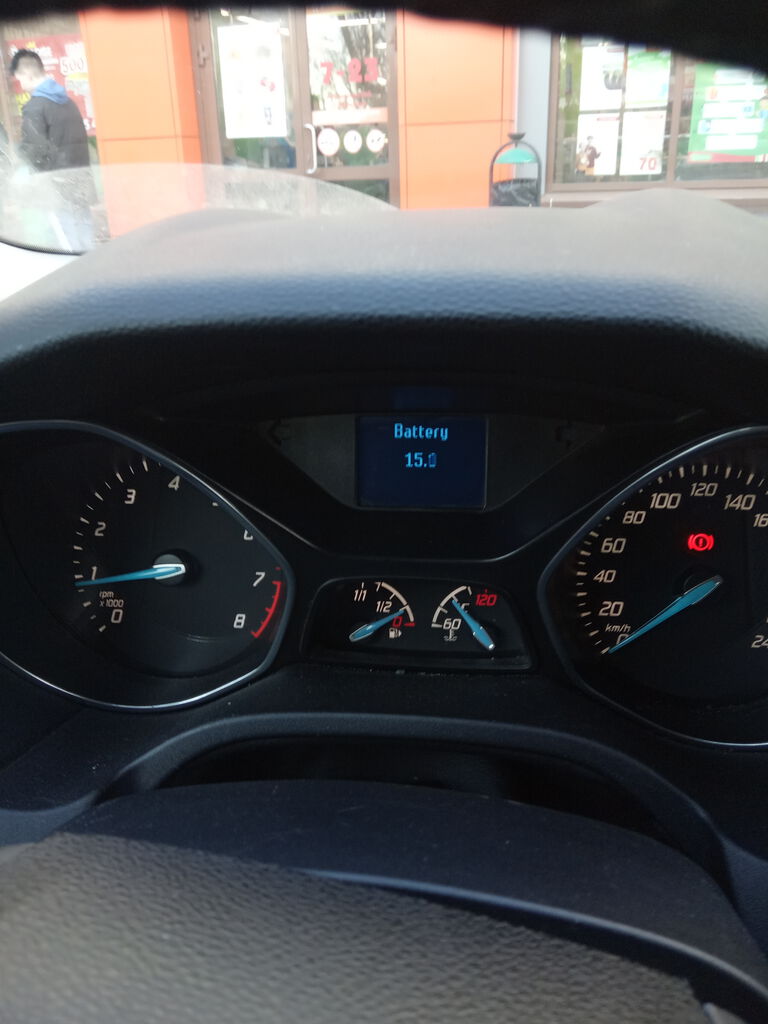

А вот уже хорошо прогретый движка. Сразу заряд пошел. Склоняюсь к тому, что кольца токосъемные закончились. Реле регулятор свежее, а вот кольца при ремонте сменить не удалось.

4 апр еля 2021 mobile

Если у электроника завтра запись на очередь будет, то я спать перестану совсем.

4 апр еля 2021 mobile

Была такая беда, с Тульской обл на аккуме ехал, щётки в ноль, кольца сточил напильником, отшлифовал все нормально, щётки с ваза подпилил, все ок.

Новые кольца пришли и щётки, на майские буду менять.

6 апр еля 2021

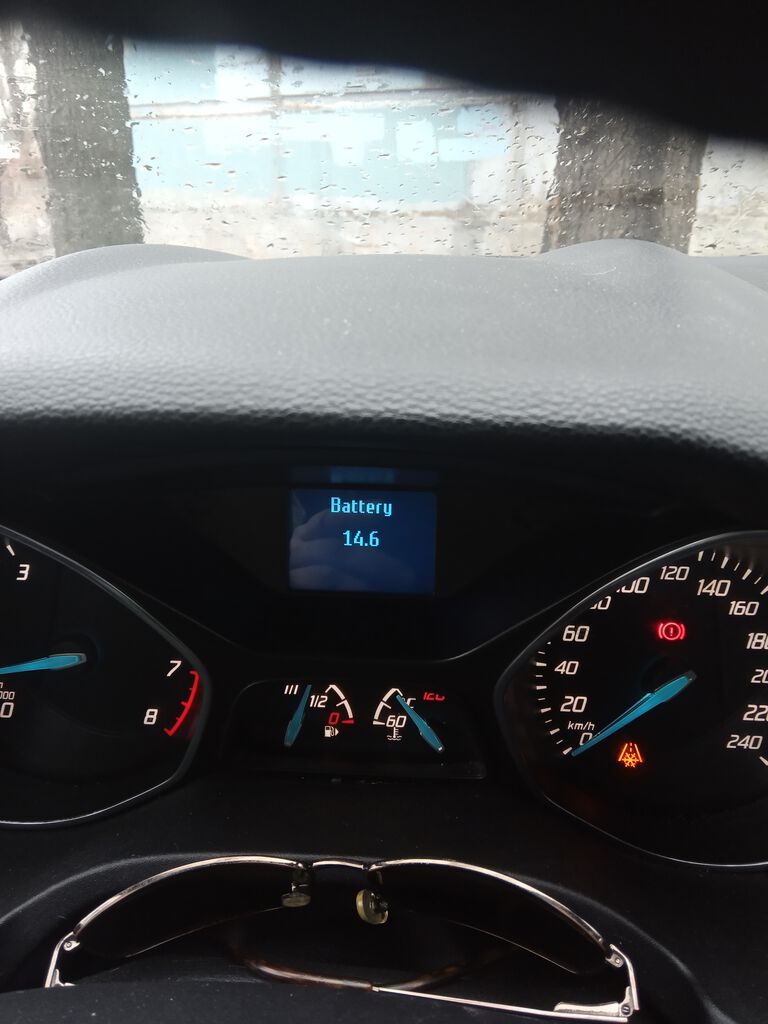

Всем здрасте. Приехал от электрика. Нашли и устранили неисправности. Первая- сгнил провод на фишке генератора. Вторая- сгнил провод управления сигнала. Сейчас всё отлично работает.

Изоляция проводки уже грубая стала. При переустановке генератора видимо надломили её, а уж потом химия своё дело сделала.

Всем привет перестал работать задний дворник ff3 хэтч 12 год по схемам предохранителей преды которые на задний очиститель у меня не установлены не в блоке под капотом не в заднем блоке то есть их не было изначально и он норм работал, возникает вопрос где находится предохранитель заднего очистителя, проверял колхоза нет то есть везде завод

taipan0206
Проверить предохранитель F42/15A в блоке около АКБ (ENGINE JUNCTION BOX). Также за работу привода отвечает реле R5, расположено там же.

Проверить на фишке разъема привода:
пин 1 (провод желтый) - +12в зажигания
пин 2 (провод синий) - приходит +12в на короткое время, если включить дворник.
пин 3 - соединен с землей

Доброе время суток
Маргарет габариты переодична даже на загушкном двигателе?
И блинеи свет иногда отключяется либо по ровном дороге либо по подание на кочке ?
Помогите пожалуйста ?

l_andrey
Всё по штату просто я думаю в схемах предохранителей ошибка, мне кажется пред на дворник стоит в салоне под бардачком

Привет
FF3 105лс ph
Были ошибки по ТСМ U0028, U0073 + большое количесто ошибок в других модулях.
TCM заменили на Hовый
Часть ошибок ушла , но часть осталась

ТСМ -количество 2:
U0100 - Потеря связи с ECM/PCM A
U0294 - Потеря связи с PMM

SAMS количество 2:
U0001 - Шина высокоскоростной передачи данных CAN
U0140 - Потеря связи с модулем управления кузовом

ABS количество 6:
U0126 - Потеря связи с SASM
U0140 - Потеря связи с модулем управления кузовом
U0101 - Потеря связи с TCM
U0100 - Потеря связи с ECM/PCM A
C0040 - Переключатель A педали тормоза
U0401 - Недействительные данные, полученные от ECM/PCM

RCM количество 1:
U0001 - Шина высокоскоростной передачи данных CAN

BCM количество 2:
U0100 - Потеря связи с ECM/PCM A
U0151 - Потеря связи с модулем управления вспомогательной удерживающей системой

HVAC количество 1:
U0140 - Потеря связи с модулем управления кузовом

IPC количество 2:
U0100 - Потеря связи с ECM/PCM A
P1607 - Электрическая цепь выходного сигнала MIL
