Прицел ночного видения из видеорегистратора своими руками
Человеческое зрение – удивительная вещь. Глаза называют зеркалом души и могучим орудием, которым нас наделила природа. Вот чего нам действительно не дано, так это видеть в темноте, в отличие от технических устройств, именуемых ПНВ или приборы ночного видения.
Еще недавно мы слышали о них, как о спецсредствах для военных, которые используют их для скрытого наблюдения и ведения боевых действий в темноте. Возможности таких устройств применяются и в современных обычных камерах. При этом одни из них способны различать предметы в инфракрасном спектре, а другие нет. Сегодня мы покажем, как сделать прибор ночного видения из обычного цифрового фотоаппарата. Итак, приступим!
Принцип работы и ресурсы для самодельного ПНВ
- Цифровой фотоаппарат;
;
;
; - Кнопка – выключатель;
- Батарея пальчиковая АА на 1,5 В – 2 шт;
- Провода, изолента.
- Паяльник;
- Отвертка со сменными насадками;
- Малярный нож;
- Пистолет для горячего клея;
- Пинцет.
Изготавливаем прибор ночного видения (ПНВ)
Для данного эксперимента автор приобрел рабочий цифровой фотоаппарат Samsung S1030. Это обычная мыльница с чувствительностью 50 - 1600 ISO, максимальным разрешением 3648 x 2736, оснащенная ЖК экраном 2.70 дюйма на задней панели.
Демонтируем инфракрасный фильтр
Раскручиваем все видимые винты со стороны задней крышки фотоаппарата. Это несложно сделать отверткой, проследив, чтобы ничто не мешало ее демонтажу. Сделать это нужно максимально аккуратно, не повредив пластиковых затворов и клипс, а также не выдернув шлейфы электронной начинки.
Отмыкаем ЖК-экран, бережно снимая его с рамки держателя, которую затем также демонтируем. Шлейфы от ЖК экрана и управления фотоаппаратом освобождаем из разъемов. Плата управления выводом информации должна освободить переднюю крышку, которую теперь можно отстегнуть от устройства.
Проводку, ведущую к микрофону, необходимо убрать, или отсоединить этот элемент полностью. Получив доступ к высоковольтному конденсатору для вспышки, его нужно обязательно обесточить резистором, вольтметром, тестером или лампочкой, замкнув накоротко его контакты.
Отпаяв контакты питания, снимаем плату управления фотоаппаратом, оставляя лишь объектив и матрицу. Именно к ней нам и нужно подобраться.
Отвинчиваем плату матрицы со светочувствительным сенсором, фиксирующим изображение. В данной модели инфракрасный фильтр представляет собой небольшое съемное стекло, накрытое полимерной рамкой. Его снимаем аккуратно пинцетом, не повредив поверхность сенсора.
Чтобы сохранить способность аппарата к автофокусировке, необходимо компенсировать отсутствие фильтра аналогичным по размеру прозрачным материалом. Автор приспособил его из защитной пленки для своего смартфона.
Монтируем в обратном порядке плату управления, переднюю крышку и ЖК-экран с рамкой под него. Не забываем подключить к разъемам отключенные шлейфы. Подключив панель управления на задней крышке, проверяем работоспособность фотоаппарата.
Монтируем светодиодную подсветку
На платах охлаждающих радиаторов размещаем светодиоды и отводящие контакты. Подключаем модуль понижения напряжения к аккумуляторам, и настраиваем его на необходимые параметры.
Светодиоды промазываем теплопроводной пастой для передачи тепла на панель радиаторов, а затем припаиваем к контактам.
Микрокнопку выводим на верхнюю часть корпуса, проделывая под нее отверстие ножом. Ее можно закрепить на горячий клей. Светодиоды размещаем на лицевой панели фотоаппарата для подсветки объектива. Их соединяем последовательно, контакты подводим к понижающему модулю.
Находим на плате управления контакты питания, и от них выводим проводку через кнопку к понижающему модулю. Электрическая схема устройства готова.
Сборка устройства
Все комплектующие необходимо собрать так, чтобы провода не торчали за пределами корпуса. Светодиоды автор закрыл пластиковой панелью на мелкие шурупы. Проводку прячем в свободные ниши в корпусе, контактные группы изолируем горячим клеем. Внешний понижающий модуль можно прикрепить к корпусу на горячий клей или парочку мелких саморезов.
Наш самодельный ПНВ можно считать готовым. Дальность такого прибора будет напрямую зависеть от светочувствительности сенсора фотоаппарата, а также мощности ИК-светодиодов. Конечно она будет далека от той, что предлагают настоящие ПНВ, но для небольших расстояний то что нужно.
Качество обычных фотографий после изъятия ИК фильтра будет не корректным, а цвета на фото смешанными и не соответствующими действительным. Однако для истинной ИК фотографии такой вариант самый подходящий!
Смотрите видео по изготовлению прибора ночного видения
после того как у меня скрутили болты с шатунов, сперли велокомп и гаечные ключи из велосумки, а еще какой то пидор поцарапал машину ключом - захотел камеру, естесственно с подсветкой и уличную камеру. но они дорогие блин
а нафик он нужен?
1- дальность свечения ик-прожектора меньше дальности простого фонарика
2- ночью ик-прожектор видно (красным отсвечивает)
3- без подсветки нифига не видно
Делали подобное (по принципу) в 10 классе, как проект на радиотехническую выставку. Использовали систему линз, старую соньку (телефон) с камерой, ИК-прожектор, скотч и картон (совсем грубо говоря). И то заняли второе место. Эх, были бы авторегистраторы такими дешевыми в то недалекое время. Ну а вообще, автор рукастый молодец :)

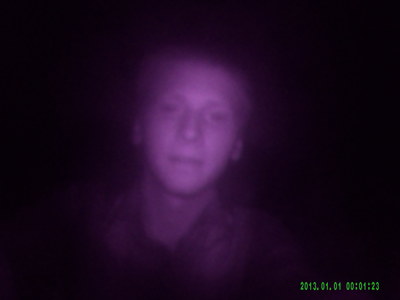

Не совсем удачная фотка, ибо фильтр заляпан.
Исправлю при переразборке, стандартные ИК-светодиоды освещают максимум метра 2.
И зачем они в автомобильном ВР, не понятно
интересная тема, продолжай, только умоляю тебя, не нужно показывать как пОять. и уточняю, что плёнка не просто засвеченная но и проявленная
Доработка ПНВ 57Е
Не так давно снял видео про ПНВ 57е и от попищиков стали приходить вопросы про его доработку.
Решил не дублировать ответы и написать сей псто - рассказать что к чему. На Пикабу такой инфы нет, а гайды из интернетов содержали ошибки.
ПНВ питается от бортовой сети автомобиля, танка или вертолета, на его вход подается от 12 до 30 вольт, а сам умножитель работает от 12. Выходное напряжение умножителя около 19.5кВ.
Самодельный блок питания слева работает от 2х18650, но трансформатор быстро перегревается, а радиаторы ему не помогают. По-хорошему стоит мотать свой трансформатор, но заниматься этим лень и некогда. Сегодня же пойдет речь про правый, родной блок питания и его доработку.
Открутив все болты и аккуратно вынув питающий кабель достаем плату питания. На дне корпуса прилагается схема устройства. Схема так же есть в ТО на прибор.
Полярности проводов я подписал на плате, чтоб наверняка не забыть.
Красными кругами выделены места, куда нужно припаять постоянку на 9-12В, родной блок подстройки напряжения (левая часть на схеме и на фото) можно как полностью отрезать куском платы, так и просто выпаять, как это сделал я.
Выделены эти же места на самой плате, на той стороне, что ближе к умножителю. Разбирать умножитель нужно аккуратно, чтоб не повредить пружинку и уплотнитель.
Запитываю блок от кроны, ответный контакт для кроны взят из старой кроны, вдруг кто не знал, что так можно =) Из-за питания от кроны как раз и не стал отпиливать плату, она к ней удобно лепится на двойной скотч и не болтается по корпусу.
Теперь о креплении.
Стандартное решение для такого ПНВ стоит около 2-2.5тр. - это крепление с али + напечатанная на 3д принтере переходная деталька, позволяющая цеплять пнв 57е.
Я же пошел по самому дешевому варианту: шлем у меня пластиковый, без баллистической защиты, потому на него была приклепана стальная пластинка и свернута в трубочку.
Вместо дорогих креплений взята арматура, изогнута так, чтобы идеально подходила под меня. К ней приварены 2 шайбы и на эти шайбы, через стандартные отверстия болтом М6 крепится ПНВ.
Сам блок питания крепится на 2 самоклеющиеся велкро-полоски, нашел такие в автомобильном отделе строймага. Их вполне хватает, чтобы блок не отвалился при легком беге.
Инфракрасный фонарь с длиной волны 850нм прикрепил на боковую рельсу шлема в обычное дюймовое кольцо для оптики. У меня 3 ваттный диод, но этого оказалось очень мало, в видео почти все кадры сняты с этим фонариком и далеко он не бьет, стоящую не контрастную мишень на 100м я уже не видел.
Как уже и говорил в видео, сам прибор интересный, как дешевая игрушка (можно найти от 5тр) вполне заходит. Я с ним провозился во время карантинов и был доволен получившимся творением. Теперь шлем со свинцовыми пластинами оброс советским ПНВ =)
Очень простой прибор ночного видения можно собрать самому даже не зная основ электроники. Все модули покупные, их можно приобрести на АлиЭкспресс (ссылки в статье) или другом сайте. Останется только их спаять между собой по несложной блок-схеме и вы получите настоящий прибор ночного видения, который можно использовать, скажем, для охоты.
Понадобится
Блок-схема прибора
Источником питания прибора ночного видения служат 3 параллельно соединенных аккумулятора 400 мА 3,7 В. Ток с батарей поступает на модуль преобразователя, который преобразует напряжение до 5 В (основное питание схемы). Данный модуль также является контроллером зарядки аккумуляторных батарей (можно заряжать аккумуляторы через микро USB).
Питание 5 В подается на камеру и видео монокуляр. С камеры идет выход видео сигнала на вход окуляра. К модулю припаян выключатель питания.
Изготовление прибора ночного видения своими руками
Корпус напечатан на 3D принтере. Зачищен, загрунтован и покрашен.
Если нет такого принтера, все можно сделать своими руками и склеить пластик самому.
Если есть надобность, то можно сделать выход аудио-видео сигнала.
Закрываем корпус и фиксируем винтами.
Чувствительность прибора ночного видения вполне достаточна, чтобы было все видно при лунном свечении.
Смотрите видео
Человек всегда хотел большего, включая видение в темноте, как хищники. В этой статье я расскажу о сути приборов ночного видения, разных их видах и как собрать свой собственный всего за 50$ (данная оценка включает среднюю стоимость компонентов).
Чтобы получить возможность видеть в темноте, человечество стало использовать искусственные способы обеспечения дополнительных возможностей для своих органов зрения.
В древности, этими средствами выступали разнообразные костры, факелы и другие способы подсветки окружающей среды.
С ходом ускорения научно-технического прогресса, средства обеспечения видимости органов зрения человека, в темное время суток, - становились всё более изощренными и совершенными. Теперь, в их качестве выступали уже разнообразные средства подсветки, в числе которых основную роль играли способы, которые обеспечивали человека непрерывной подсветкой в течение продолжительного времени и минимальным контролем за ней.
Среди подобных средств, можно перечислить такие как: лучины, разнообразные стеариновые, а затем и парафиновые свечи, масляные лампы и лампады.
Далее появились ещё более совершенные средства, в числе которых выступают шахтерские ацетиленовые лампы, которые обладая малым размером, обеспечивали шахтёров хорошим (на тот момент) освещением, в течение продолжительного времени, с минимальными затратами рабочего вещества (карбида кальция).
Устройство друммондовой лампы
Эффект яркого свечения раскалённой детали из оксида кальция (негашёной извести) впервые был открыт в 1820-х годах британским учёным Голдсуорси Гёрни (англ. Goldsworthy Gurney), на базе его работ с кислородно-водородными горелками, авторство которых обычно приписывают Роберту Хэйру (англ. Robert Hare (chemist))).
Впервые такое освещение было использовано в Королевском театре Ковент-Гарден в Лондоне в 1837 году и с удовольствием использовалось театрами в 1860-х и 1870-х годах. Друммондов свет в основном использовался для освещения сольных исполнителей на манер прожектора: сцена была затемнена, и свет падал только на исполнителя. Дуговые электрические лампы очень быстро вытеснили друммондов свет в конце XIX века.
И в настоящее время, с развитием современной электронной элементной базы, а также миниатюрных интегральных микросхем, стало возможным создавать миниатюрные средства ночного видения, которые являются достаточно компактными для переноски их одним человеком и обеспечения его устойчивым видением окружающей обстановки в условиях ночного времени суток или момент нахождения в неосвещенных местах.
Особую популярность данные устройства получили у военных. К слову сказать, это и неудивительно, так как именно военная сфера, в течение всего периода эволюции человечества, обеспечивала ускоренное течение научно-технического прогресса.
Приборы ночного видения и их принцип работы
Прибор ночного видения (ПНВ) — класс оптико-электронных приборов, обеспечивающих оператора изображением местности (объекта, цели и т. п.) в условиях недостаточной освещённости. Приборы данного вида нашли широкое применение при ночных боевых действиях, для ведения скрытного наблюдения (разведки) в тёмное время суток и в тёмных помещениях, вождения машин без использования демаскирующего света фар и т. п. Несмотря на ряд преимуществ, которые они дают своему обладателю, отмечается, что подавляющее большинство имеющихся моделей не способно предоставить возможность периферийного зрения, что обуславливает необходимость специальных тренировок для эффективного их применения.
Существует несколько подходов к построению ПНВ:
Усиление очень слабого видимого света, не различаемого глазом человека. Идея реализуется в электронно-оптических преобразователях (ЭОП) и, в некоторой степени, в современных видеокамерах для систем охраны с т. н. ночным режимом.
Наблюдение в ближнем инфракрасном диапазоне (длина волны 0,7—1,5 мкм). Чувствительностью в этом диапазоне обладают ЭОП и видеокамеры без инфракрасного фильтра. В ближнем ИК нет естественных источников, кроме солнца, поэтому в полной темноте такие ПНВ ничего не увидят без подсветки. Для таких ПНВ существуют специальные источники подсветки (инфракрасные прожекторы, например на базе инфракрасных светодиодов), не видимые невооружённым глазом.
Наблюдение в среднем (тепловом) инфракрасном диапазоне (длина волны 7—15 мкм). В этом диапазоне излучают все твёрдые тела, нагретые до температур нашего мира: от −50 °C и выше. Такие ПНВ называются тепловизорами. Они показывают картинку разницы температур и не требуют никакой подсветки.
Возможно наблюдение в ультрафиолетовом спектре. Однако отсутствие естественных источников ультрафиолета (кроме солнца) и практическое отсутствие не видимых невооружённым глазом искусственных источников ультрафиолетовой подсветки сдерживает распространение ультрафиолетовых ПНВ.
Технически есть несколько популярных способов построения ПНВ:
- Специальные современные полупроводниковые видеокамеры способны дать изображение при освещённости сцены до 0,0005 люкса. Это позволяет наблюдать при очень низкой освещённости. Кроме того, чувствительность в ближнем инфракрасном диапазоне позволяет организовать не видимую глазом подсветку сцены (например, инфракрасными светодиодами) и использовать обычные видеокамеры без ИК фильтра. Во избежание ошибок цветопередачи обычные бытовые видеокамеры снабжаются специальным фильтром, отсекающем ИК спектр. Камеры для охранных систем или дешёвая бытовая видеотехника не имеют такого фильтра и потому пригодны для наблюдения с ИК-подсветкой. Однако в темноте нет естественных источников ближнего ИК, поэтому без подсветки такие камеры ничего не покажут. В качестве подсветки обычно используют ИК прожекторы на базе инфракрасных светодиодов.
- Электронно-оптический преобразователь — вакуумный фотоэлектронный прибор, усиливающий свет видимого спектра и ближнего ИК. Имеет высокую чувствительность и способен давать изображение при очень низкой освещённости. Являются исторически первыми приборами ночного видения, широко используются и в настоящее время в дешёвых ПНВ. Поскольку в инфракрасном диапазоне они чувствительны только в ближнем ИК, то, как и полупроводниковые видеокамеры, требуют наличия освещения (например, свет ночного неба или инфракрасных прожекторов). Коэффициент усиления света ЭОП от нескольких тысяч до нескольких десятков тысяч раз.
- фотокатод, преобразующий слабые световые потоки в потоки электронов,
- усилитель этих электронных потоков,
- бомбардируемый электронным потоком люминесцентный экран, на котором воспроизводится усиленное изображение.
Конструкция простейшего ЭОП
Конструкция ЭОП с микроканальной пластиной
- Тепловизор — тепловой видеодатчик, как правило на основе болометров. Болометры для систем технического зрения и приборов ночного видения чувствительны в диапазоне длин волн 3—14 мкм (средний инфракрасный диапазон), что соответствует излучению тел, нагретых от −50 до +500 °C. Таким образом, болометрические приборы не требуют внешнего освещения, регистрируя собственное излучение самих предметов и создавая картинку разности температур.
Изображение собаки, сделанное тепловизором
Прибор ночного видения состоит из следующих основных частей:
- объектива,
- приёмника излучения,
- усилителя,
- устройства отображения изображения.
Для чего обычно используются приборы ночного видения
Современные приборы ночного видения выпускаются в нескольких основных форм-факторах.
Наиболее простым является ночной монокуляр — удерживаемая в руке оператора зрительная труба, обычно невысокой кратности.
Бинокли ночного видения имеют два ЭОП и выводят увеличенное стереоскопическое изображение.
Очки ночного видения — закрепляются на голове, имеют широкое поле зрения и не увеличивают изображение (либо имеют переменное увеличение от 1× до более высокого значения, что позволяет использовать их как бинокль). Очки могут иметь два ЭОП либо быть псевдобинокулярными, когда изображение с одного ЭОП поступает на оба окуляра. Монокуляр кратности 1×, закреплённый на оголовье, может использоваться как дешёвая альтернатива очкам.
Прицелы ночного видения закрепляются на оружии, как правило, увеличивают изображение и имеют прицельную сетку. Существуют также приставки ночного видения к дневным оптическим прицелам. Эти приборы должны выдерживать отдачу оружия, не все прицелы могут применяться на стрелковом оружии высокой мощности.
Альтернативным вариантом прицеливания через ПНВ является использование закреплённого на оружии инфракрасного лазерного целеуказателя, невидимый глазу луч которого наблюдается через очки ночного видения.
Приборы ночного видения также устанавливаются на боевую технику, где они интегрированы в прицельные комплексы.
Какой прибор ночного видения мы будем собирать?
Исходя из всего вышесказанного, теперь, когда мы знаем, как устроен прибор ночного видения и какие типологии их существуют, мы можем задуматься и о построении своего собственного.
Как показывает анализ информации, наиболее доступным способом, — является удаление инфракрасного фильтра, с имеющийся в наличии видеокамеры бытового назначения.
Если двигаться по данному направлению, существует три наиболее перспективных на наш взгляд способа создания данного устройства:
- Удаление инфракрасного фильтра с любого из доступных смартфонов, то есть с его основной видеокамеры (не фронтальной);
- Подключение к смартфону внешней камеры, с которой удаляется инфракрасный фильтр;
- Покупка смартфона, имеющего возможность для ночной видеосъёмки. Смартфоны данного типа уже имеют видеокамеру с удаленным инфракрасным фильтром. Однако, данный способ мы рассматривать не будем, так как целью нашей статьи является именно создание своего устройства. Однако если кого-то заинтересует данный способ, то мы дадим ссылку на ряд подобных устройств.
- использование специальных винтов, имеющих фигурные головки, требующие специального инструмента (который, как правило, не имеется у самодельщика).
- многие смартфоны собраны с использованием метода температурного приклеивания компонентов, что еще более осложняет разборку корпуса
Дотошный читатель наверняка захочет спросить, а почему именно смартфон? Почему нельзя взять видеокамеру?
Сборка прибора ночного видения
В качестве объектива и одновременно средства для ночного видения, мы можем использовать практически любой тип бытовой веб-камеры, доступной на рынке.
При выборе веб-камеры следует руководствоваться тем, что чем выше её разрешение, тем более четким будет изображение в ваших виртуальных очках.
Модификация камеры
Мы приведем усредненную характеристику разборки – так как у разных камер процедура может отличаться, одна суть остается той же:
- Сначала откручивается объектив;
- Удаляем инфракрасный фильтр, поддев отверткой. Как его узнать: он отчетливо отдает красным цветом.
- Привинчиваем объектив обратно
Присоединение камеры к смартфону
Для того чтобы смартфон увидел камеру — необходимо использовать OTG-кабель.
Внешний вид OTG-кабеля
Что такое USB OTG: Поддержка технологии On-The-Go появилась в USB в 2006 году и позволила связывать два устройства без дополнительного USB-хоста. При USB-соединении одно из устройств выступает в роли хоста, а другое – как периферия. При этом в различных условиях одно и то же устройство может быть либо хостом, либо периферией.
С USB OTG устройства стали обладать двойным назначением и возможностью определять, кем им быть. Если речь идет о смартфонах, то это возможность подключения внешних устройств без посредничества.
У современных смартфонов (не у всех еще) такая функция может быть встроена, тогда ты можешь без проблем подключать флеш-накопители, фотоаппараты, клавиатуру, принтер и так далее. Фактически ты можешь подключить любое устройство, не требующее установки дополнительных драйверов.
Если смартфон не поддерживает OTG, то можно воспользоваться переходником. С одной стороны – Micro USB / USB-C, с другой – USB-A (обычный порт).
Изготовление подсветки для прибора ночного видения
Как мы писали выше, прибор ночного видения того типа, который мы собираем, — потребует обязательной инфракрасной подсветки для своей работы. То есть, необходимо будет подсвечивать ту область, в которую смотрит камера.
Для подсветки, нам потребуется инфракрасный фонарь. Достаточно большое количество данных устройств можно приобрести на AliExpress.
Указанное выше по ссылке устройство имеет потребление в районе 0,25 Ампер.
Для его питания потребуется:
-
заряда/разряда для батарей 18650; (который повысит 5V — с контроллера заряда/разряда – до 12 V для питания ИК фонаря) форм-фактора 18650. Например, высокотоковый
Программа для смартфона
Устройство для крепления смартфона
Для крепления смартфона, в целях ношения его на голове, следует взять один из множества видов шлемов виртуальной реальности, подобрав под размер вашего смартфона.
Следующим шагом следует тем или иным способом закрепить на выбранном шлеме — указанные выше элементы питания подсветки, саму подсветку, а также камеру (в этом деле очень хорошо может помочь 3D печать, для создания компактного крепежа, максимально совместимого с конкретным шлемом).
Вот и всё! Ваш личный прибор ночного видения – готов!
В видео ниже – показан пример сборки похожего устройства. Однако рекомендуется использовать рассмотренный выше контроллер заряда/разряда (не такой, как в видео) – так как он сочетает в одном компактном корпусе – как крепеж элемента 18650, так и средства его контроля заряда/разряда.
Пример похожего устройства:
Сфера применения подобных устройств достаточно широка — от ночной фотосъемки в полной темноте, до контроля сна спящего ребенка (если дополнить систему – любыми программными средствами анализа изображения).
What’s next?
Дальнейшее развитие микроэлектроники и программного обеспечения привело к тому, что в приборы ночного видения стали интегрировать различные интеллектуальные подсистемы, которые позволяют осуществлять не только непосредственное наблюдение в ночное время или в условиях плохого освещения, но и интеллектуальные средства оценки окружающей среды и прогнозирования. Данные новые качества позволяют, в частности, современным прицелам, — не только осуществлять наблюдение в условиях плохой видимости, но и предугадывать дальнейшее поведение цели и рекомендовать точку стрельбы – для гарантированного её поражения:
Как то: отслеживание спящих детей, ночная фото/видеосъемка, опять же котики…
P.P.S. самый дорогой компонент устройства, рассмотренного в данной статье— веб-камера с разрешением 1920x1080 (желательно использовать камеру максимального разрешения, которое вы можете себе позволить по цене)
Напишите в комментариях, для чего бы использовали данное устройство Вы?
