Магнитола своими руками с алиэкспресс
Давно хотел сделать себе на дачу что-то вроде музыкального центра, но чтобы было недорого, имело небольшие габариты и достаточную громкость воспроизведения. Как говорится –нам песня строить и жить помогает. Решено своими руками сделать из встраиваемого модуля магнитолу с Bluetooth, MP3, SD,USB, FM.
Данный аппарат можно сделать за один свободный вечер. Для этого понадобятся следующие детали -встраиваемый модуль с Алиэкспресс, пара усилителей УНЧ TDA2030, два громкоговорителя, трансформатор 220 \ 15В, выпрямительный мостик, плата понижающая или стабилизатор на 12 вольт, подходящий корпус для динамиков.
Эта панелька типа М011 представляет собой готовый модуль с функцией радиоприемника FM диапазона, воспроизводит mp3 и WMA файлы с флешек, карт памяти или внешних жестких дисков. У нее имеется линейный вход AUX, выход НЧ на усилитель. В режиме блютуз модуль воспроизводит аудио сигнал с телефона. Управление осуществляется кнопками с пульта дистанционного управления или на лицевой панели.
На лицевой панели модуля размещаются: светодиодный дисплей, который указывает номер трека или частоту радиостанции и дополнительные данные о режиме работы; разъем USB для подключения носителя; разъем под карту памяти SD и кнопки управления. На печатной плате панели установлены разъемы аудио входа, выхода, питания 12вольт и контакт для припайки антенны радиоприемника.
Так как данная конструкция представляет собой как бы конструктор из готовых электронных модулей то быстро и недорого собрать может даже начинающий радиолюбитель.
Применять эту магнитолу можно хоть дома, на даче или встроить модули в автомобиль или в старый музыкальный центр. При необходимости можно добавить аккумуляторы с контроллером заряда, тогда получится мобильная версия магнитолы.
Для этого применены следующие материалы
— встраиваемый модуль М011;
— два усилителя УНЧ TDA2030;
— два громкоговорителя мощностью 3-5Вт;
— трансформатор 220 \ 15В;
— выпрямительный мостик или четыре диода на 1А;
— плата понижающая или стабилизатор на 12 вольт;
— любой подходящий корпус для динамиков;
-соединительные провода.
У меня были две пластмассовые колонки с громкоговорителями мощностью 6Вт. Я решил на их базе сделать корпус магнитолы. Лицевые части остались без переделок, а одну заднюю крышку обрезал по размеру. Лицевые части склеил кусками пластика и прикрутил шурупами. Получилась одна целая лицевая крышка. На ней установлены динамики и вырезано окно для установки модуля М011.
Фото Сзади
Телескопическую антенну я не стал устанавливать потому, что оказалось достаточно отрезка монтажного провода длиной 35 см (приклеил скотчем внутри корпуса магнитолы. По качеству приема радиостанций аналогично телескопической антенне.
Всем добрый день! В данном обзоре я расскажу, как я сделал небольшие полочные АС из запылившихся на полке автомобильных НЧ/СЧ динамиков, и новых ВЧ динамиков, купленных на Aliexpress. Новые колонки будут работать от изготовленного усилителя на базе TPA 3116, представленного чуть ранее в моём предыдущем обзоре. Так как это будет комплект, то и стилистика, и материал новых АС будут соответствующие. Посмотрим, что из этого получилось, и можно ли собрать из данного комплекта что-то стоящее.
Под cut много фото, опилок, клея, инструмента, и моей любимой фанеры, будьте осторожны!
Всё началось с того, что усилитель пойдет сыну, после завершения корпуса нового большого, и соответственно необходимо то, что этим усилителем питать. Были мысли на время поставить сателлиты от старого ДК, но они вообще никакие. Вспомнил, что у меня есть в наличии комплект автомобильной АС DLS B6A, оставшиеся после замены в авто, и лежащие без дела.
Понятно что автомобильные головки не очень подходят для домашних АС, но это гораздо лучше чем ничего, поэтому решил собрать новые полочные АС на этих динамиках.
ВЧ динамик T20 из комплекта DLS немного с особенностями, он очень яркий и сверлит мозг. Я его в авто поменял первым, не удалось его побороть. Для домашних АС решил взять новый ВЧ динамик, но что-то попроще. На странице магазина AIYIMA, где я раньше заказывал моно УНЧ (правда не совсем удачно, подробности есть другом обзоре на плату усилителя) увидел недорогой комплект:
Небольшой и быстрый обзор ВЧ динамиков:
Спецификация от производителя:
Диаметр обоймы корпуса ВЧ динамика — 36 мм
Сопротивление — 5,6 Ом, (сопротивление щупов — 0,2 Ом)
С лицевой стороны выглядит очень аккуратно, с внутренней есть наплывы пластика. Больше обозревать нечего, надо их ставить и пробовать.
Проектирование АС:
При проектировании корпуса новой АС было принято следующее решение: корпус будет ЗЯ, корпус будет небольшой, сейчас у сына в комнате незачем ставить большие „тумбочки“, должно быть относительно компактно, поэтому решено было взять чистый объем корпуса 12л. Т.е. в любом случае будем уходить меньше рекомендуемого объема корпуса, но вот насколько, и как это скажется.
Для начала, для расчета характеристик в ЗЯ были использованы заводские данные по параметрам динамиков:
В JBL Speakershop получалась вот такая картина:
Не очень далеко ушли от рекомендуемого ящика по данным параметрам. Но в будущем хотелось бы попробовать на практике корректор Линквица (у нас же ЗЯ), а так как для его расчета нужны достаточно точные данные, то решил еще самостоятельно снять Параметры Тиля — Смолла. Собрал испытательный стенд, для определения Vas собрал тестовый ящик:
Получилась вот такая картина:
И соответственно рекомендуемые данные по ЗЯ:
Для расчета своего корпуса взял объем 12л и высокую степень заполнения демпфирующими материалами, будет таким образом снижать добротность в ящике.
Как всегда, в SketchUp спроектировал корпус:
Динамик DLS B6A рассчитан всё-таки для скрытой установки, либо под защитную сетку, монтажный фланец очень некрасивый. Поэтому решил сделать декоративное кольцо для монтажа сверху фланца динамика.
Изготовление корпусов АС:
В ходе параллельного изготовления корпуса нового усилителя были получены следующие отходы, которые пошли на изготовление новых АС, а также пришлось использовать остатки от листа фанеры:
Пилим на распиловочном столе будущие внешние стенки АС из заготовок:
Внешние стенки корпуса будем собирать с торцами, под углом 45 град. Меняем наклон диска циркулярной пилы под 45 град, и срезаем торцы:
Собираем внешние стенки короба:
Склеиваем двойную переднюю стенку:
Пилим и клеим внутренние верхние и боковые стенки:
Для фрезерования отверстий в передней панели для динамиков за вечер было изготовлено следующее приспособление для фрезера:
Крепим переднюю панель к столу через кусок черновой фанеры, сверлим отверстие в центре круга, вставляем наше приспособление с фрезером, и фрезером сначала выбираем диаметр под монтажный фланец динамика, а затем насквозь окно под корзину динамика.
По такому же принципу выпиливаем из фанеры 6 мм декоративные кольца для фланцев динамиков:
Кладем кольцо, сверху динамик, центруем и размечаем отверстия под крепление кольца и динамика к передней панели. Для крепления использую красивые темно-коричневые саморезы, с головкой под внутренний шестигранник, от задней стенки старого сабвуфера SVEN 620.
Для того, чтобы головка самореза утопилась в теле кольца, сначала аккуратно высверливаем углубление сверлом 7мм, проверяем каждый раз глубину головкой самореза, а затем насквозь сверлом 4 мм.
Примеряем динамик и кольцо:
Как подсмотрено у Троельса, фрезеруем внутреннюю часть отверстия под динамик в передней панели кромочной конусной фрезой, чтобы дать динамику немного свободы:
Фрезеруем отверстия под новые ВЧ динамики по той же технологии, что и СЧ/НЧ:
Крепление динамиков к панели выполним длинными черными винтами с резьбой М3, с плоской головкой под внутренний шестигранник, причем отверстие под него в фанере сверлим 2,5 мм, и затем прямо в фанеру вкручиваем. Такой способ я уже проверял, спокойно выдерживает несколько закручиваний, а нам нужно только одно ).
Вклеиваем двойную заднюю стенку и промазываем ПВА все стыки внутри корпуса:
Для повышения жесткости корпуса сделаем и вклеим внутреннюю распорку. Внутренние окна распорки выпиливаем лобзиком, и фрезеруем кромочной конусной фрезой:
Разделительный фильтр комплекта DLS B6A представляет собой отдельные блоки для НЧ/СЧ и ВЧ динамика:
Настройку фильтра менять не будем, по простой причине, что нечем сделать измерения, да и опыт нужен, доверимся инженерам DLS. Однако конденсаторы в фильтрах заменим на К73-16, особенно неполярный электролит 18 мкФ на в ФНЧ. Катушки на сердечниках оставим.
Кстати, буду рад если поделитесь опытом изготовления своего измерительного микрофона, схем в сети много, но интересен будет прямой практический опыт.
Фильтры размечаем на фанерных панельках, которые будем крепить на саморезы внутри корпуса.
Далее берем корпуса, и идем заниматься демпфированием корпусов. Оклеиваем стенки ватином на пва, в два-три слоя (3 см)
Остальной объем заполним синтепоном:
Размещаем разделительные фильтры:
Вклеиваем переднюю панель корпуса:
Берем шлифовальную машину и начинаем упорно шлифовать со всех сторон 180 зерном:
Готовим корпуса к покрытию маслом. Масло использовал то же, что и для корпуса усилителя, BELINKA Interier:
Покрываем маслом в два-три слоя, через сутки полируем шерстяным падом до красивого блеска:
Для подключения проводов от усилителя к АС были куплены вот такие терминалы:
Сверлим отверстия в задней стенке и крепим терминалы, припаиваем внутри провода к контактным площадкам терминала:
Заполняем корпус синтепоном (плотность 300г/м2), но аккуратно, оставим свободное место под динамик:
Припаиваем выводы и устанавливаем динамики. У НЧ/СЧ 8 отверстий в монтажном фланце, в четыре скрытые отверстия закручиваем саморезы:
Клеим на дно ножки, купленные в магазине мебельной фурнитуры:
Ну и в результате смотрим, какой получился комплект:
Звучит хорошо. Мне в мидбасах B6A всегда не хватало панча, а здесь он как-то появился. Да, не хватает нижнего баса, рядом SOLO-3 ниже берут, но там и ФИ. Зато бас получился очень шустрый, я за это и сабвуферы ЗЯ очень люблю.
ВЧ вполне хорошо, не так детально, как хотелось бы, но мягко и прозрачно, вполне устраивает, можно брать.
На ФВЧ даже пришлось включить аттенюатор, чувствительность динамика ВЧ гораздо выше динамика НЧ/СЧ.
Планирую попробовать собрать корректор Линквица, вытащить немного НЧ.
Это был интересный проект, это мои первые АС, так сказать тренировка, до этого делал только сабы в авто, а там аккуратность по подгонки деталей не так важна, все равно под оклейку карпетом. Здесь пришлось постараться.
Спасибо за внимание!
P.S.: дань традиции, он также контролировал этапы работ, постоянно заходил в мастерскую ):
Старый музыкальный центр или магнитола скучают в чулане? Пора вдохнуть в них новую жизнь и новый источник звукового сигнала. Рассмотрим mp3-модули продающиеся на Алиэкспресс. Все перечисленные модули я покупал сам и использовал в своих проектах DIY портативного аудио и восстановления старой техники.
Такой mp3-модуль практичное решение вопроса источника звукового сигнала: есть FM радио, беспроводная передача звука по Bluetooth и, конечно, usb флешки и/или карты SD. Так же, чаще всего в комплекте идет небольшой пульт ДУ. Питание 5 или 12 В просто организовать как в старой технике, так и самому в новом устройстве. Можно использовать и для оживления старой техники, так и для своих аудио проектов.
Многофункциональный mp3-модуль TDM156
Начнем с mp3-модуля с заглавной картинки топика.
Модель TDM156 имеет множество функций, помимо проигрывания MP3/WMA/WAV/FLAC/ACC с переходам по папкам, есть радио, BT, запись на флешку/карту SD и даже обновление прошивки. Экран хоть и небольшой, но отображает много символов и есть подсветка. Модуль понимает русские теги.
Размеры панели 115х47 мм. Пластик хорошего качества.
Питания модуля от напряжения 7-12 В. На панели расположен нажимной энконер для перемещения по меню и перелистывания треков. Для регулировки уровня сигнала (громкости) можно подключить еще энкодер — удобно. Пульт ДУ входит в комплект.

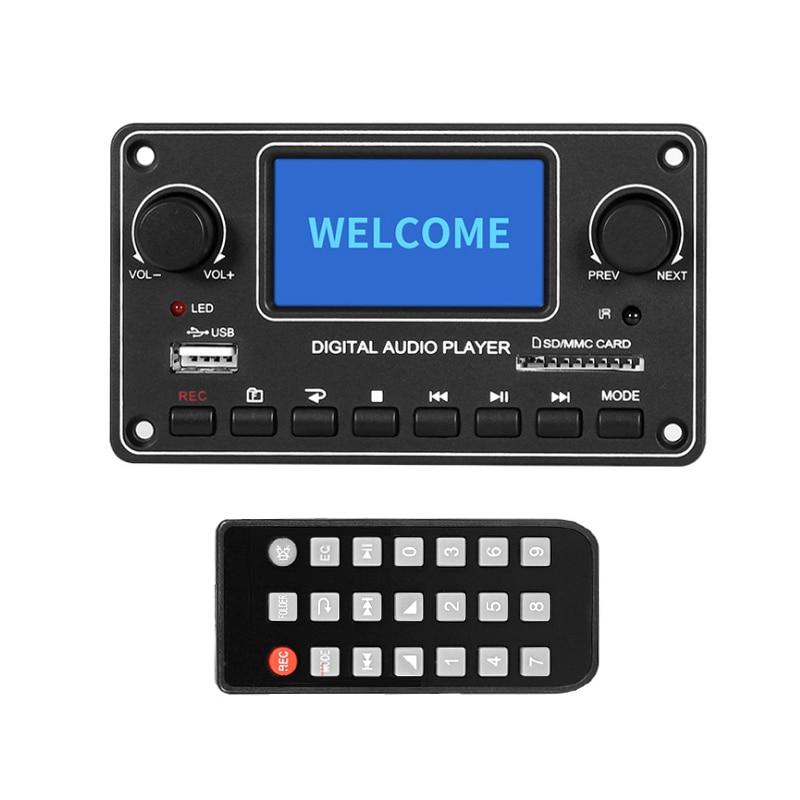

Старший брат первого модуля, модель TDM157
По моему мнению, один из лучших mp3-модулей на Али.
- Удобное управление двумя энкодерами
- Переход по папкам, отображение файлов
- Большой наглядный экран 5,5х3 см
- Весь функционал BLUETOOTH,USB,SD,LINE IN, FM, запись
- Варианты воспроизведения: Повтор трека/Повтор всего/В случайном порядке/Интро
- Эквалайзер
- Хороший звук
Размер панели 117х67 мм.
Бюджетный mp3-модуль белого цвета
Я недавно делал обзор на этот модуль.
- Питание: 12 В DC 1 A
- Экран: да
- Режимы: USB / SD / FM / audio input / Bluetooth
- Форматы аудио: MP3/WMA/WAV/FLAC/APE
- AUX: 3.5 мм и линейный вход
- FM радио: 87.5-108.0 МГц
- Bluetooth: 5,0 поддержка громкой связи
- Дальность связи: до 10 м
- Размеры панели: 75х50х5 мм

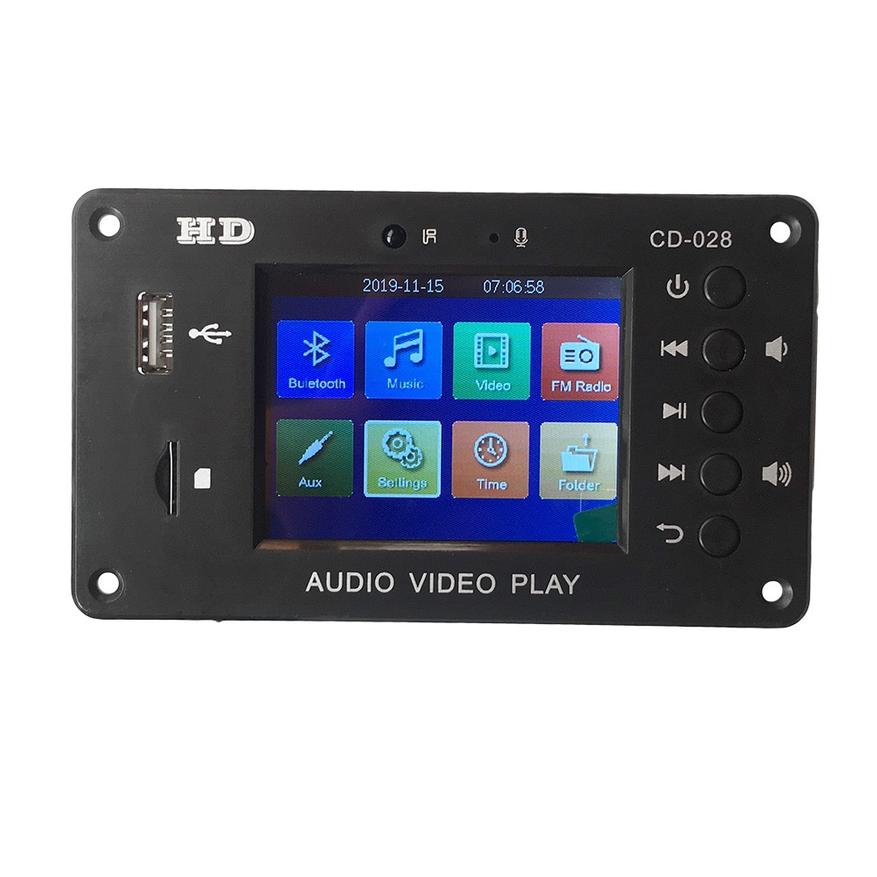

Модуль CD-028 с цветным экраном и поддержкой видео
Модель с цветным экраном и поддержкой почти всех видео форматов (MKV (MPEG2 / RMVB / WMV9 / XVID / H.264); AVI (XVID / H.264); MP4 / M4V (XVID / H.264); MOV (XVID / H.264); VOB (MPEG2), PMP (XVID / H.264); RM / RMVB (RV8 / 9); MPG (MPEG1 / MPEG2); FLV (H.263 / H.264); 3GP) и несжатых аудио форматов.
В основе лежит чип Allwinner F1c100s с тактовой частотой 900 МГц.
Помимо вывода видео на свой экран (58х44 мм), модель может выводить видеосигнал на телевизор по композитному видеовыходу.
Питание DC 5-24 В, по USB можно подключать даже внешние жесткие диски.

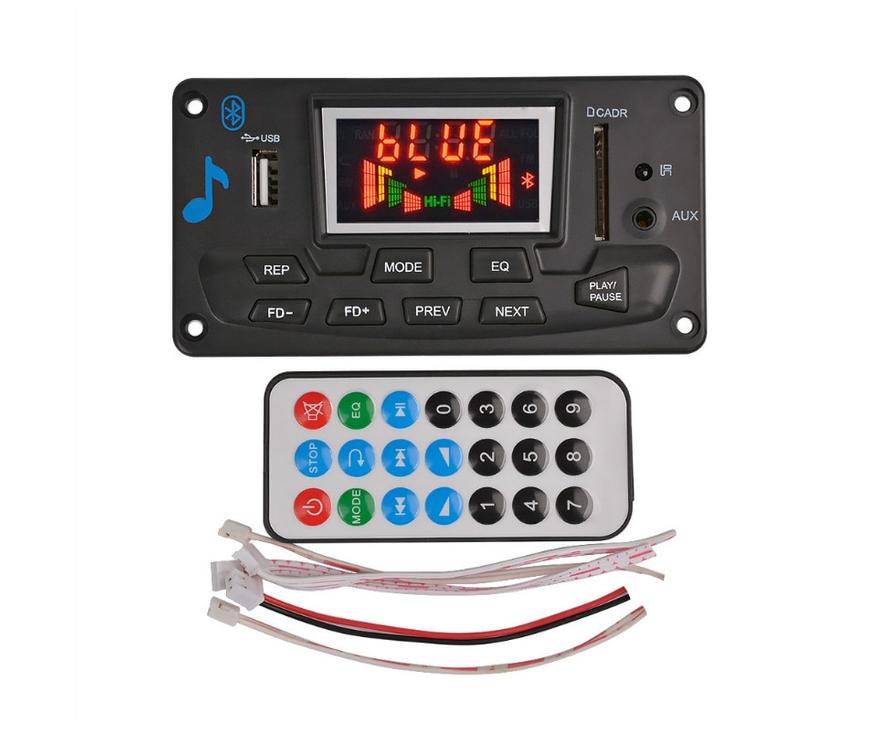

Практичный mp3-модуль с расширенным списком форматов музыки
Мне нравится эта модель, я ставил его в несколько своих звуковых устройств. Во-первых, тут большой и удобный пульт. Во-вторых, он понимает все аудиоформаты файлов (кроме разве что cue). С переходом по папкам.
Он поддерживает дополнительные функции, которые не всегда встречаются:
- Запись
- Поддержка энкодера и внешних кнопок управления
- Индикатор заряда батареи питания
- Нулевой резистор разрыва земляной петли
- Поддержка 128 Гб флешек
- Внешний микрофон

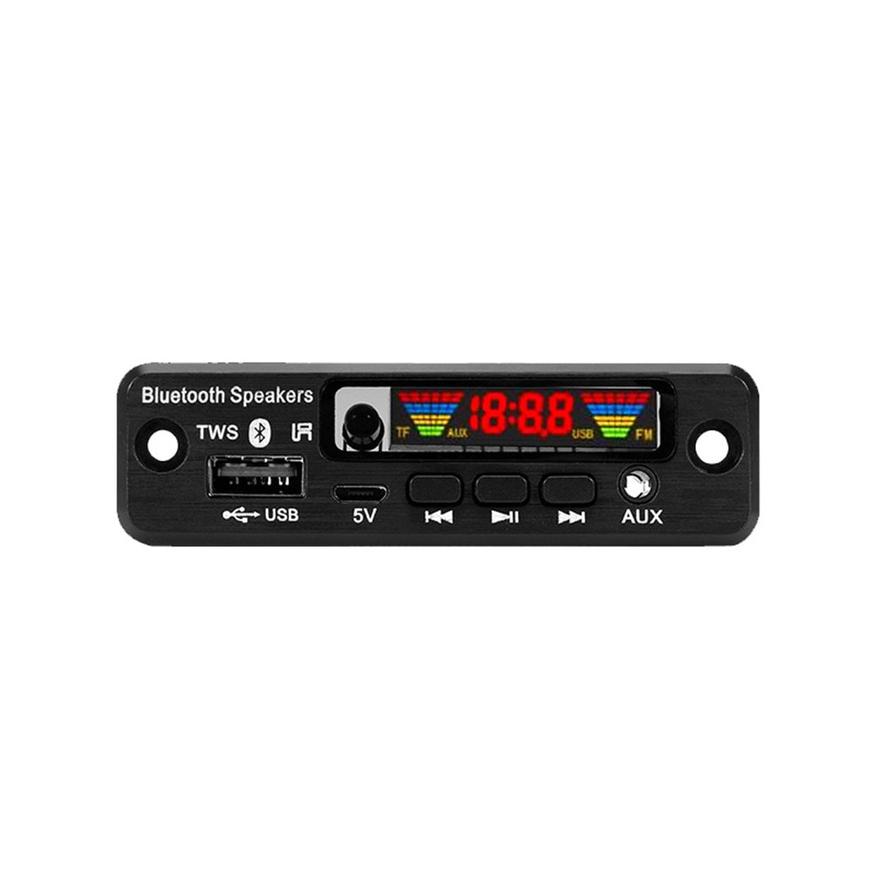

Узкая панелька с режимом TWS
Узкая панель, когда мало места для монтажа модуля. Размеры: 87х25 мм, но хватило места для небольшого экрана с цветным индикаторов уровня. Питание 5 В.
Панель поддерживает режим TWS (нужна пара устройств) — каждая панель играет свой канал и получается стерео по Bluetooth. Несмотря на размер, весь основной функционал поддерживается, есть даже эквалайзер и проигрывание APE. Из интересного: питание от 5 В по разъему микро USB. Запоминает трек и уровень громкости.
Красивый mp3-модуль с мобильным приложением
У этого модуля красивый анимированный цветной экран. Размер панели 120х63 мм. Работает от 7-12 В. Пульт и короткие кабели для монтажа в комплекте.
Есть линейный вход 3,5 мм на передней панели и сзади на разъеме jst. Музыку можно слушать с карт и флешек в формате MP3, WMA, APE, FLAC, WAV. Управление модулем возможно через мобильное приложение BTMate, видны папки и файлы, удобная настройка FM радио. В приложении доступен эквалайзер с пользовательскими настройками.

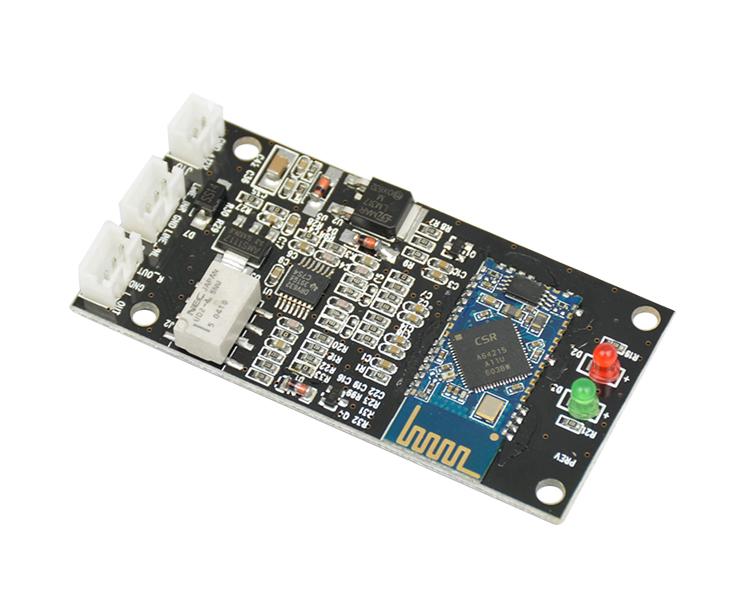

Плата Bluetooth для скрытой установки
Завершает подборку модуль без панели, предназначен для скрытой установки. Принимает сигнал по Bluetooth 4.2 и выводит аналоговый сигнал на усилитель. Тут нет флешек и экрана, это просто плата с чипом CSR8645 с поддержкой продвинутого кодека APTX. Ничего лишнего — только беспроводная передача сигнала и линейный вход.
Качество звука на уровне CD. Связь со смартфоном в пределах всей квартиры. Диапазон питания широкий: 6-36 В. Экранированные кабели в комплекте.
Надеюсь, подборка модулей была полезна, и ваша старая техника снова будет радовать Вас приятным звуком.
А если желание создать что-то своими руками Вас не отпускает, то такой mp3-модуль будет функциональной частью самодельного проекта активной портативной или настольной колонки.
У многих есть музыкальные центры от именитых производителей выпущенные много лет назад. Работают они еще хорошо, но USB и TF портов, а так же блютуз у них нет. Однако из ситуации можно выкрутиться и дооснастить их недостающими современными возможностями. Полезна информация будет и тем, кто сам, своими руками мастерит и хочет сделать бумбокс. Модули небольшие, а разнообразие конструкций даст возможность выбрать нужный, подходящий под конкретные условия.
1. Модуль, определяющийся по блютуз, как BT-SPEAKER, имеет небольшой дисплей для индикации режимов работы, некое подобие спектроанализатора, читает флешки и карты памяти объемом до 32 ГГб. Оснащен Aux входом и FM радио. Питание от 5 до 12 Вольт. В комплекте имеется пульт ИК пульт ДУ. Кнопками на лицевой панели можно переключать треки и менять громкость. Габаритные размеры позволяют вмонтировать в магнитолы формата 1DIN. Можно найти этот же модуль, но с усилителями 2*3 Ватт.
2. Следующий модуль так же оснащен блютуз, Aux входом, FM радио, читает флешки и карты памяти, но уже формата SD (или microSD через переходник). Питание 5-12 Вольт, из форматов понимает MP3, WMA, WAV. Габаритные размеры 107x25x38 мм, установочные 83x20x38 мм. Есть эквалайзер и переход по папкам. Пульт ДУ в комплекте. Важный элемент функционала — есть физический выключатель питания, т.е. хорошо подойдет для бумбоксов.
3. Модуль похожий на предыдущий, но понимающий больше популярных форматов. Этот уже умеет воспроизводить MP3, WMA, WAV, FLAC и APE. Питание 12 Вольт. Набор интерефейсов стандартный — блютуз 5.0, USB, SD card, FM радио и Aux. Последнего нет на лицевой панели, подключается на плате и там же можно подключить микрофон, что даст возможность организовать громкую связь.
4. Следующая версия mp3 модуля кроме блютуз 5.0, FM радио и USB для чтения флешек имеет слот для microSD карт памяти и выведенные на переднюю панель вход Aux и микрофон. Можно не только разговаривать по телефону, но и записывать звук на карту. Из форматов — MP3, WMA, WAV, FLAC, APE. Пульт, питание 12 Вольт.
5. МР3 модуль со стандартным набором интерфейсов, но без микрофона (да, и не всем он нужен). Читать умеет мр3 и wav. Питание 5-12 Вольт. Отличительная особенность — плоская конструкция. Габаритные размеры 90*41 мм. Глубину конструкции можно оценить визуально в районе 20 мм, т.е. хорошо может вписаться на крышку подкассетника старой деки.
6. Еще один модуль в относительно плоском исполнении. Вполне возможно, что так же получится удачно инсталировать в подкассетник деки. Заявленные форматы — MP3, WMA, WAV, FLAC, APE. Габаритные размеры 75*50*31 мм. Можно заказать стального и черного цвета. Питание 5 или 12 Вольт. Есть микрофон и возможность выбора папки. Имеется предустановленный эквалайзер и FM радио. Пульт в комплекте.
7. Модуль глубиной всего 23 мм и хорошим набором читаемых форматов — MP3, WMA, WAV, FLAC, APE. Ссылка здесь. Есть радио, понимает карты памяти и флешки объемом до 32 ГГб. Есть предустановленный эквалайзер, повтор треков и спектроанализатор на экране бОльших размеров по сравнению с предыдущими образцами. Версия блютуз 5.0. Немного удивляет выбор цвета пластика панели, но модуль интересный и в самоделках может занять свое место.
8. Модуль с двумя линейными входами — один на передней панели, второй на плате. Кроме того блютуз, USB, SD карта и радио. Понимает WAV, MP3, WMA. Поддерживает китайские и английские тэги, можно переключать папки, записывает звук, подключается внешний микрофон. Есть эквалайзер, не сбрасывает настройки после отключения питания (12 Вольт). Габариты 135*63. Монтажная глубина 20 мм, с панелью и кнопками 28,5 мм.
9. Недавно появившийся модуль отличается хорошим внешним видом и человеческим пультом управления. Читает APE, FLAC, WMA, WAV, MP3, ААС и отображает теги на китайском и английском языках на экране размером 52*31 мм. Общие габариты модуля 106*66 мм, посадочные 86*50. Имеет прорезиненные кнопки, одна из которых отключает микрофон. Микрофон внешний и подключается сзади на плате. Кроме того можно подключить два линейных входа и энкодер для регулировки громкости. На экране имеется символ уровня заряда аккумулятора автомобиля. Можно делать запись с микрофона, радио или линейного входа. Есть эквалайзер, переходы по папкам, воспроизведение треков подряд, повтор одного или случайный выбор.
У данной версии модуля (старшая модель) плата желто-оранжевого цвета с надписью AVN1715. Есть младшая версия с платой красного цвета. Экран там меньше, а приложение BluetoothBox. Однако новая версия модуля более продвинутая.
Об авторе
Сегодня расскажу о такой, на мой взгляд, обязательной вещи для почти любого автомобиля (список очень большой) — Андроид-магнитоле. Выбор пал на TEyes SPRO с переходной рамкой в комплекте. Кому интересно, добро пожаловать под кат.
Disclaimer: написать этот недообзор я надумал уже после того, как все поставил, поэтому здесь не будет никакой расчлененки, хардкорных тестов и миллиона никому не нужных фоток. Если вы к такому не привыкли, лучше не читайте. Так же покупалось все “за свои”, поэтому обо всех недостатках и своих кривых руках тоже напишу :).
Чтобы не томить, выглядит это так:
Немного лирики
Недавно я выбирал авто и в результате решил брать Kia Cerato Classic. Мотор хотелось обязательно 2 литра. Минимальная комплектация Luxe меня полностью устроила (есть, все что мне нужно), но только в Premium была магнитола “Аудиосистема с цветным LCD дисплеем 4.3'', радио/CD/MP3, AUX/USB/iPod входы”. Разница в цене была 160 тысяч рублей и, подумав об “огромном” 4.3`` экране, я стал искать другие варианты.
Дешевые варианты магнитол я сразу не стал рассматривать, т.к. уже наелся китайских планшетов лет 10 назад. Это будет компромисс во всем — сэкономили на деталях, на программистах, на производстве. Хотелось поставить и чтобы сразу все работало нормально без допиливания.
И тут я набрел на drive2 на обзор этой магнитолы. Мне сразу понравилось, что поставщик дает все, что нужно для установки (кроме инструмента, на этом я лоханулся, но об этом позже :). Никакой пайки, переделки разъемов, вмешательств в электрику авто и т.п. Так же поражал выбор авто, для которых есть эта балалайка, от Лады Весты до Ленд Крузер Прадо.
Список брендов:
Список моделей авто. Например, для Kia:
Для каждого варианта комплект поставки свой, но обязательно есть переходная рамка для установки без колхозинга.
Производитель и характеристики
Как я понял, Teyes — это китайцы, которые имеют представительство в Новосибирске. В новосибирске решают проблемы, пишут прошивки и занимаются супортом. Т.е. шанс вернуть или починить по гарантии есть, если что-то пошло не так.
Итак, характеристики:
Память: 2Гб/32Гб и 4Гб/64Гб
Дисплей: IPS 1024x600 (9' / 10.2')
Радио модуль: NXP TEF6686 (RDS Нидерландов)
Звуковой чип: TDA7851
Прочее: WiFi, GPS, 4G/LTE, Bluetooth 4.0
Поддержка систем: TPMS, CarPlay, USB-видеорегистратор
Lte поддерживает все российские бенды (1,3,7,20), GPS
Также, на мой взгляд, очень круто, что штатно работают все кнопки на руле.
Комплект поставки отличается от авто к авто, но похож на тот, что на картинке.
У некоторых авто дают адаптер канбаса. У меня же было 2 шнура USB — один для штатного разъема, второй для 2-х дополнительных в бардачек. Также в качестве подарка дали камеру заднего хода. Ее я не стал ставить, т.к. 15 лет ездил без нее и проблем не испытывал.
Есть 2 версии 4/64 или 2/32. Люди пишут, что для стандартных задач (навигация, музыка, камеры и т.п. хватает и 2 гб. RAM, но при этом свободной памяти остается очень мало. Поэтому, чтобы потом не жалеть, лучше сразу брать 4/64.
Так же есть магнитола CC2. По железу они идентичны, и чем они отличаются, я не понял, даже прочитав сайт производителя.
Еще раньше магнитолы шли с черной задней крышкой, и, по слухам, перегревались. Мне пришла с золотистой крышкой с увеличенными ребрами охлаждения и вентилятором. Но я его отключилв настройках (пункт питание усилителя), т.к. перегрева не заметил, а он шумит. Вот так выглядит новая версия:
Есть 2 версии размеров экрана, в зависимости от того, какой влезает в вашу машину. Мне пришла версия с 10``, т.к. места там было дофига.
- Систему контроля давления в шинах
- Камеру заднего вида (бывает, что она идет бесплатно по акции)
- Видео-регистратор
Установка
Инструкции по соединению проводов в магнитоле нет. Только по установке камеры заднего вида.
Здесь можно посмотреть видео установки от производителя:
Самая главная моя ошибка, что я не заказал лопатки для вскрытия панелей на приборке (100 рублей на Али).
Так же при установке нужно быть внимательным. Из-за спешки я поставил ее раза с 4-го.
Самое сложное было оторвать панели без инструмента. В результате в нескольких местах они плохо прилегают и чуть покоцаны. Делал первый раз. В общем, рукожопство налицо.
Далее со штатной рамки снимается кнопка аварийки и переставляется переключатель на новую рамку. Так же в комплекте идет новая кнопка больше длины. Многие жалуются, что новая кнопка ходит туго в отверстии, у меня так же. Но работает, и ладно…
Так же в первых версиях некоторым приходилось пилить пластик, но у меня все встало сразу.
Итак, после того, как мы соединили все провода с переходником, подключили антенны, привинчиваем магнитолу к переходной рамке, не забыв переставить клипсы. Рукожопство номер 2: одна клипса все же теперь покоится где-то за панелями, вынуть ее не удалось :))
Далее подсоединяем все провода, вставляем симку и вставляем магнитолу на ее место вместе с рамкой. Собираем все панели обратно.
Рукожопство номер 3: я забыл подключить шлейф аварийки, поэтому пришлось разбирать все назад (лучше проверить все до сборки панелей). В третий раз не заработал климат — соскочила фишка :))) В общем, несмотря на общую простоту, у меня это заняло часа 2.
Результат:
Качество рамки хуже, чем у заводской. Пластик дешевле и не проклеен лентой антискрипной. Т.к. вся конструкция держится только на 3-х клипсах и 1 шурупе, то поставить все это идеально ровно не выйдет. У меня зазоры гуляют от 1 до 2 мм примерно. По глубине тоже.
Впечатления, звук
Железо, экран
По скорости никаких претензий нет. В магнитоле стоит хороший проц и памяти достаточно. Тестов производительности не будет, скажу лишь, что все работает без лагов и зависаний.
Немного расстраивает лишь экран. С яркостью и углами обзора у него все в порядке:
Но вот разрешение подкачало. Оно всего 1024x600. По сегодняшним временам маловато.
Второй минус — на низкой яркости заметно мерцание экрана (ШИМ). Для многих эта проблема, т.к. ночью смотреть на экран с мерцанием не очень приятно. Единственный вариант решения проблемы — выставлять яркость на большие значения и ставить специальные программы, которые делают полупрозрачное окно поверх всех программ, таким образом снижая яркость. Лично я заметил мерцание после нескольких поездок и немного прибавил яркость, после этого больше его не замечал.
Магнитола поддерживает управление с кнопок на руле. Для этого служит программа обучения:
У меня заработало сразу, браво разработчикам!
После установки и первого включения я немного обалдел. Звук намного лучше штатной балалайки, несмотря на то, что динамики остались старые. Появились высокие и низкие. На средних появилась четкость (а не бубнеж, как в штатной). Так же есть поднятие краев АЧХ ( кнопка Loudness), которое со штатными динамиками очень актуально.
Есть эквалайзер, его я не трогал.
А так же отличная фишка — 3D звук. Магнитола вносит задержки в каждый канал отдельно и получается, что вы сидите как будто прямо по середине зала. Штука очень понравилась. Она включена по умолчанию.
Связь
В магнитоле есть LTE, wi-fi, bluetooth. Я поставил симку Tinkoff mobile и столкнулся с проблемой, что нельзя выставить APN. Китайцы зачем-то выпилили эту настройку. В результате связь не работала. Пришлось искать патч, который возвращает ее на место. В новой прошивке от конца августа этой проблемы нет. Советую сразу обновляться на нее.
Тариф я выбрал 2 гига + включена музыка (Я.Музыка, ВК и т.п.) за 259 р. IMHO справедливая цена за интернет в машине без мазохизма типа расшаривания инета с телефона каждый раз перед поездкой.
LTE работает стабильно. Единственное, связь появляется через несколько секунд после заводки двигателя, а не сразу.
upd1: Как телефон магнитола НЕ работает. Но смс принять можно, насколько я понял.
Радио
В комплекте шел удлинитель антенны. Прием очень хороший, шумов нет.
Можно настроить 15 станций на кнопки, что я и сделал.
В магнитоле стоит обычный Андроид. Единственное, что китайцы выпилили из него все настройки и написали свой софт для этого. Зачем, я не очень понимаю.
Советую сразу обновиться на прошивку 28.08.19
Качаем ее с сайта производителя.
Берем любую флешку, форматируем в FAT.
Распаковываем файл с прошивкой СВЕЖИМ архиватором в корень флешки.
Вставляем ее в USB в магнитоле.
Вылезает предложение обновиться, нажимаем START.
После перезагрузки должна пойти установка.
Ни в коем случае не прерываем процесс.
Если после перезагрузки не начинается установка, меняем флешку, архиватор или пробуем ее еще раз отформатировать.
Кто-то ставит плееры для мультиков для детей, кто-то играет в игры. В общем, можно использовать как обычный планшет на стоянке.
Очень классная штука — разделение экрана. На одной стороне ставим Яндекс.Музыку, на вторую Яндекс.Навигатор. В такой конфигурации все работает, очень удобно.
Голосовое управление
Отдельная штука за дополнительные деньги — голосовое управление. Когда я покупал, у них была акция, что за отзыв на Али они активируют его бесплатно. Я написал отзыв, послал UUID из программы Голос и через несколько дней программа написала, что голосовое управление активировано. Может быть, акция еще не кончилась и можно пока еще активировать бесплатно.
GPS, навигация
Можно ставить любое ПО, мне нравится Яндекс.Навигатор. Почему-то последние версии из Маркета на магнитоле не работают, нужно качать apk со сторонних сайтов. Я скачал по ссылке из программы Teyes, установленной в магнитоле.
Прием спутников очень хороший, у меня пока ни разу не терялся GPS FIX. Навигатор работает шустро.
Сравнение с Яндекс.Авто
Сначала Teyes, потом Я.Авто
Цена: $300(250)/$460
Проц: мощный/слабее
Память: много(4/64)/мало (2/16)
Установка: НЕ входит/входит
Экран: почти одинаковые
Применимость на автомобили: очень много/ меньше раза в 2-3 (на Kia есть только на Rio)
И самое главное, что мне не понравилось в Я.Авто, это то, что на нем нельзя запускать никакой софт.
Выбор делать Вам.
Вердикт
Магнитола очень добротно сделана. На текущей прошивке не требует допиливания. Все работает сразу. Каких-либо зависаний ни разу не было. В общем, мне штука очень нравится и радует меня и жену каждую поездку.
Ну и по традиции
Вопрос на засыпку
Воруют ли сейчас регистраторы из машины? У меня в качестве регистратора используется action камера SJCAM и ее довольно просто снять/поставить, но иногда надоедает это делать каждый раз. Жалко не столько камеру, сколько разбитые стекла и время, потраченное на ремонт. Напишите, пожалуйста, город и снимаете ли сами…
Читайте также:
