В данной теме вы можете задать вопрос по интересующей вас проблеме (поломке) мы же как постоянные обитатели форума попытаемся найти решения вашей проблемы, либо направим вас в нужную ветку форума.
Есть одна просьба если вы хоть малость технически грамотны, попытайтесь найти нужную вам тему ПОИСКОМ
Хотите ответить и помочь - дайте ссылку на тему вопрошающему, а не пытайтесь развернуть диалог на полстраницы
Важное дополнение к правилам настоящей темы:
В данной теме не стоит вести диалоги и поиски решения проблем которые имеются у вопрошающего, дайте просто ссылку на нужную тему. Объясню почему. Люди задают вопрос, получают ответ, который волне возможно очень полезный и грамотный. Со временем данная тема становится очень большая и посты из темы отправляются в Архив. Соответственно туда отправляются и все нужные, полезные и грамотные советы и ответы. Таким образом страдает Форум и пользователи, так как вместо того чтобы полезная информация оставалась в соответствующих темах она уходит в Архив.
Не нужно в этой теме спрашивать где купить или где отремонтировать - для этого есть специальные разделы - Куплю/Продам и Запчасти и Услуги, а так же специальные темы по сервисам в региональных разделах. За подобные вопросы наказание как за оффтоп!
babenkov_17
Дверные модули надо менять, вроде не хватает нужгого пина. Ну и проложить соответствущюю проводку.
17 июля 2017
Всем привет! У меня авто Мондео 4, 2013 года, хетчбек, купил наверное из последней завозимой в Россию партии. Но речь пойдет не об этом.
Пишу в разделе, где народ обсуждает возникшие вопросы по S-MAXам и GALAXY вот почему. Очень хочу сделать у себя подсветку в водительской и пассажирской двери, чтобы, когда откроешь дверь, загоралась лампа внизу на внутренней обшивке. Сейчас у меня там стоит просто красный катафот. В конфигурации есть пункт
"ОСВЕЩЕНИЕ В ПЕРЕДНИХ ДВЕРЯХ" Так вот, выбор подпункта: "ЛАМПЫ В ПЕРЕДНИХ ДВЕРЯХ" не дает результата.
Немного опишу проведенные мероприятия мною в этом направлении.

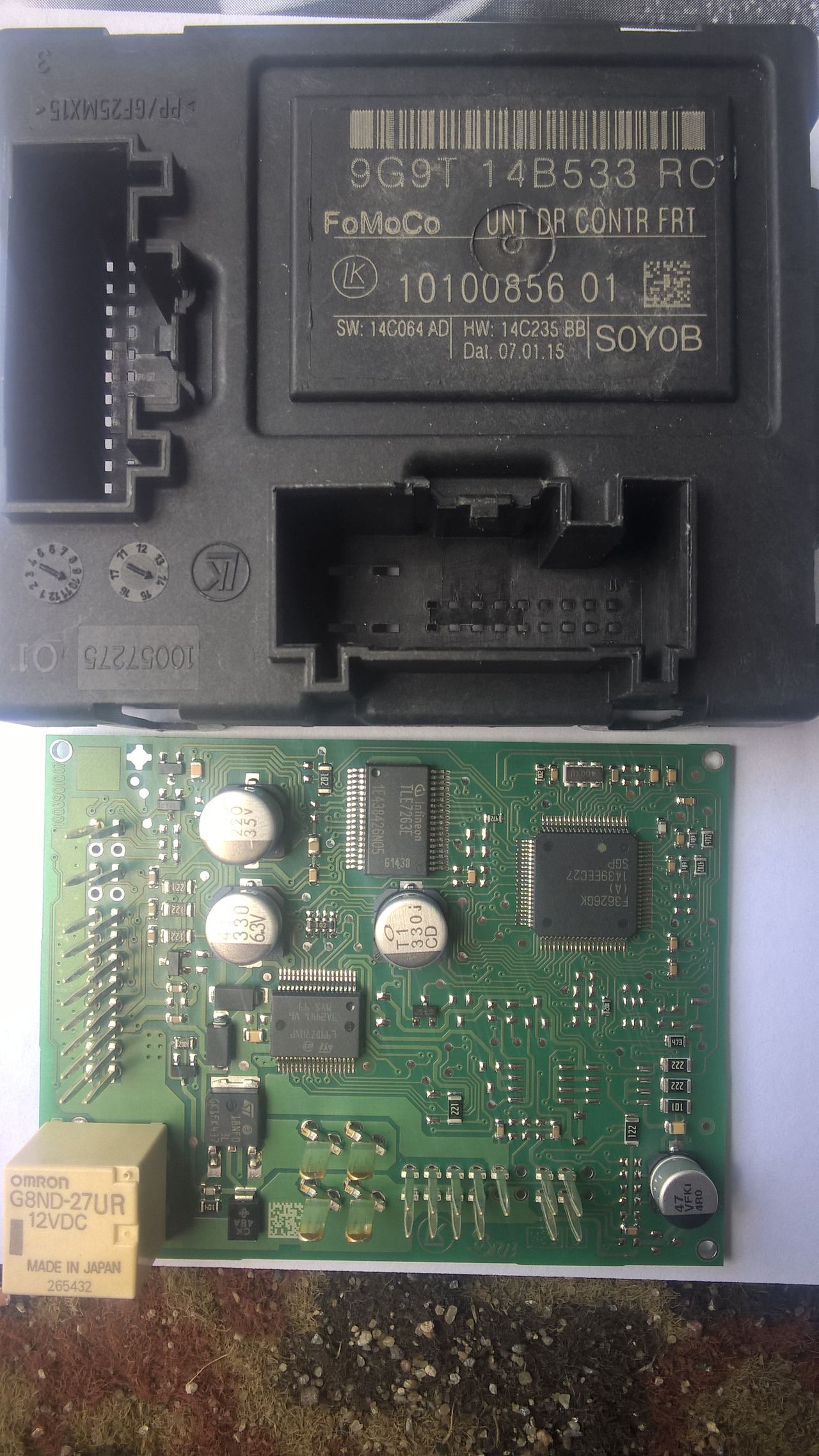

Дверные модули стоят у меня вот такие
На форумах фф, фм, д2 я прошерстил, так сказать на эту тему, наверное, все. Нашел какие пины в дверном модуле отвечают за подсветку в дверях. Это в дверном модуле 22 пиновый разъём: 3 pin и 14 pin.
Это фото с форума, не мое. Как видно из выложенного выше фото моего дверного модуля, у меня эти пины в модуле ЕСТЬ!
Но напряжения на них после активации нужного пункта в ccd не ПОЯВИЛОСЬ!
На форуме кто-то писал, что эта опция после 2006-8года не стала устанавливаться. (ИЛИ НЕ СТАЛА ПОДДЕРЖИВАТЬСЯ??) Но плафон подсветки(фото тоже с форума, не мое)
, его артикул 1 468 649 называется фонарь,
(1 457 256 простой отражатель-стоит у меня), по каталогам пробивается, и есть на него цена. Значит, он(фонарь подсветки) применяется еще?
На Мондео такой опции в каталогах нет, а у S-MAX и GALAXY она имеется. Так вот поэтому и задается вопрос владельцам S-MAX и GALAXY ,может у кого она есть. Может кто располагает электрическими схемами на эту тему?
Конечно, если уж я так сильно захотел подключить фонари дверной подсветки, то их можно запараллелить с лампочками подсветки околодверного пространства, которые у меня имеются в зеркалах, НО! в этом случае будет перегрузка цепи питания подсветки околодверного пространства, что в общем то может иметь последствия. А если такая подсветка предусмотрена штатно, то почему бы штатно ее не сделать?
Кроме того, согласно логики, она(дверная подсветка, назовем ее так), мне кажется должна работать так: загораться только в той двери, которая открыта, загораться только в темное время суток, и моргать при включении аварийки только в открытой двери. Может счастливчик, у кого она есть, подскажет алгоритм ее работы?
Ну вот теперь на эту тему все. Надеюсь на плодотворное и результативное обсуждение и помощь клуба!!
Ford Galaxy 3 го поколения собирается с 2016 года. Годы выпуска 2017, 2018, 2019, 2020, 2021 и по настоящее время. В данной публикации мы покажем расположение блоков и описание предохранителей и реле Форд Галакси 3 го поколения, со схемами и их фотографиями. Отметим предохранители отвечающие за прикуриватель.
Актуальное назначение предохранителей и реле может отличаться от представленного и зависит от года выпуска и уровня электро оснащенности Вашего автомобиля.
Блок в салоне
Он находится по панелью приборов с левой стороны и совмещен с BCM (body conrol module). Для комфортного доступа надо снять часть защиты.
Расположение
Фото пример
Схема
Назначение
10А Фоновая подсветка, Лампа перчаточного ящика, Фонарь косметического зеркала, Потолочный плафон, Лампа багажного отделения
7,5А Сиденье с функцией запоминания положения, Нижняя опора спинки сиденья водителя, Электропривод зеркал
Блок под капотом
Он состоит из 2 отделов и находится с левой стороны, рядом со стойкой и закрыт защитной крышкой.
Верхний отдел
Схема
Обозначение
За работу прикуривателей и USB розеток отвечают предохранители 17,16, 10 и 5 на 20А.
Нижний отдел
Схема
Назначение
| 56 | 30А Топливный насос |
| 57 | 20А Испаритель дизельного топлива |
| 58 | Резерв |
| 59 | 30/40А Вентилятор системы охлаждения (DW10F и 2.0L GTDI AU) |
| 60 | 30/40А Вентилятор системы охлаждения (DW10F и 2.0L GTDI AU) |
| 61 | 40А Обогреватель ветрового стекла (левая сторона) |
| 62 | 50А Блок управления системами кузова |
| 63 | 20/30А Вентилятор системы охлаждения (DW10F и 2.0L GTDI AU) |
| 64 | 30А Дополнительный отопитель |
| 65 | 20А. Подогрев передних сидений |
| 66 | 40А Обогреватель ветрового стекла (правая сторона) |
| 67 | 50А Блок управления системами кузова |
| 68 | 40А Обогреваемое заднее стекло |
| 69 | 30А Анти блокировочная система тормозов |
| 70 | 30А Сиденье пассажира |
| 71 | 60А Дополнительный отопитель |
| 72 | 20А Насос топлива 30А Люк либо Задние сидения |
| 73 | 20А Заднее обогреваемое сиденье |
| 74 | 30А Модуль сиденья водителя |
| 75 | 30А Дополнительный отопитель |
| 76 | 20А Масляный насос коробки передач |
| 77 | 30А Модуль сиденья с управляемым микроклиматом |
| 78 | 40А Модуль буксировки прицепа |
| 79 | 40А Электро вентилятор обдува. |
| 80 | 30А Модуль питания в багажном отделении. |
| 81 | 40А Инвертор 220 В. |
| 82 | 60А Насос анти блокировочной системы тормозов. |
| 83 | 25А Электродвигатель очистителя |
| 84 | 30А Соленоид стартера. |
| 85 | 20А Отопитель, работающий на топливе 60А Насос анти блокировочной тормозной системы |
Остались вопросы или хотите помочь дополнить материал – пишите в комментарии.
Новые автомбили в наличии
у официальных дилеров в Москве
-->
сергей добрый день! Друзья,подскажите пожалуйста ,где находится блок "комфорт" Галакси 2004 года 2,3 бензин?
добрый день! Друзья,подскажите пожалуйста ,где находится блок "комфорт" Галакси 2004 года 2,3 бензин?
Eduard Всем привет у меня форд Галакси 2015 года дизель, постоянно рвется ремень генератора,раз в месяц, натяжник, генератор поменял, в чём причина может кто-то…
1 Елена Всем здравствуйте, на Форде Гэлакси стоит штатная магнитола, в какой-то момент начала потрескивать, потом пропал звук. Сама магнитола включается, т.е. она…
Виталий Нужно проверять провода, возможно какой-то контакт попал на массу кузова из-за повреждения оплётки. Попробуй каждую колонку подключать по очереди. Я у себя так…
Асет Доброго времени суток! У меня Форд Галакси 2002 года, рестайлинг, объемом 2.3, АКПП типтрони, двигатель вроде такой же как на форде Мондео и на мазде 6.…
2 Роман Тоже проблема с тягой. Форд Галакси 2012 года, бензин, 23, автомат. Стала туповата на обгонах. Пробег только перевалил за 200 000. Раньше, без проблем шла на…
Сергей приветствую галакси 98г центральный замок закрывает только водительскую дверь и лючок что может быть…
Валерий Что за трос от руля идёт а на конце как колеса маленькая ,панель разобрали другие а я сейчас не могу понять откуда он на форд гэлэкси 2002 ,раньше стоял…
Андрей Здравствуйте! Может кто знает в чём может быть проблема, на 5 и 6 передаче обороты не превышают 2000? Машина Ford Galaxy 1 рестайлинг 2002 год, 1.9tdi. Заранее…
2 Михаил Ford galaxy 2.0 бензин 95г. Сначало падали обороты на холостых . Через пару дней стал глохнуть на холостых. (На гарячию). Теперь даже на холодную при запуске…
Виталий Знакомая проблема. На воздушном коллекторе стоит датчик холостого хода, или иногда называется байпасный клапан. Возможно загрязнён. Промой WD-40, дай…
Сергей Подскажите у меня форд гелакси 96года 20 бензин был автомат сломался и был заменён на механику и после все нормально было появилась проблема начилось праежаеш…
Вадим Добрый. не выключается задние противотуманки, постоянно горят что б не делали? форд Гелкси 2003г…
саня здраствуйте уменя форд галакси задная печка дует горячим а передная холодным какая причина может быть…
Сергей Была проблема , загорелась спераль на панели и незагорались стопы , поменяли лягушку , проблема неисчезла поменяли лампочки на стопы двуконтактные проблема…
Алексей Доброго времени суток Фордоводы. Форд 2000год троит.. Проверял провода, свечи. Все нормально, по трассе нет проблем расход 7-8 литров. В городе 16- 18.…
Алтынбек Здравствуйте совет какой масло заливать на форд Галокси 2001г ответе? Друзия советовали масло Кутин кулер.…
2 Евгений Уменя Галакси 2.3 97г нормально заводится работает на холостом ходу нажимаем педаль газа провал идергается при движении…
Андрей Скорее всего это датчик положения дроселя, проверить легко, 1и3 контакты донлжы между собой звонить я, а2 и 1 должно бытьпоказ знания от4 до 11 ом при повороте…
1 Владимир У меня такое было. На водительской двери не работает или глючит кнопка закрытия двери. Она находится снизу. Сделал кнопку и центральный замок стал закрывать…
Сергей с сигналки закрывает води..дверь лючок и багажник остальные двери нет отключал сигналку чисто центральным закрывал только лючок…
Сергей Вечер добрый!Подскажите,можно ли заменить рулевое колесо на Форд Галакси от другой модели Форд?…
алексей подскажите, трос кулисы кпп форд гэлекси подойдет ли трос от шарана 1.9 тди 96 год? заранее спасибо.…
Александр Форд Гэлакси 2002 дизель обратил внимание,что при включении кондиционера холод идёт только на водителя,а на поссажира идёт без охлождения.так должно быть или…
Новые автомбили в наличии
у официальных дилеров в Москве
-->
Павел У меня отсутствует блок комфорта .Продавцы просят номер,а я не знаю.Подскажите номер блока комфорта,он должен находиться под водительским сидением и отвечает за…
У меня отсутствует блок комфорта .Продавцы просят номер,а я не знаю.Подскажите номер блока комфорта,он должен находиться под водительским сидением и отвечает за центральный замок.
Eduard Всем привет у меня форд Галакси 2015 года дизель, постоянно рвется ремень генератора,раз в месяц, натяжник, генератор поменял, в чём причина может кто-то…
1 Елена Всем здравствуйте, на Форде Гэлакси стоит штатная магнитола, в какой-то момент начала потрескивать, потом пропал звук. Сама магнитола включается, т.е. она…
Виталий Нужно проверять провода, возможно какой-то контакт попал на массу кузова из-за повреждения оплётки. Попробуй каждую колонку подключать по очереди. Я у себя так…
Асет Доброго времени суток! У меня Форд Галакси 2002 года, рестайлинг, объемом 2.3, АКПП типтрони, двигатель вроде такой же как на форде Мондео и на мазде 6.…
2 Роман Тоже проблема с тягой. Форд Галакси 2012 года, бензин, 23, автомат. Стала туповата на обгонах. Пробег только перевалил за 200 000. Раньше, без проблем шла на…
Сергей приветствую галакси 98г центральный замок закрывает только водительскую дверь и лючок что может быть…
Валерий Что за трос от руля идёт а на конце как колеса маленькая ,панель разобрали другие а я сейчас не могу понять откуда он на форд гэлэкси 2002 ,раньше стоял…
Андрей Здравствуйте! Может кто знает в чём может быть проблема, на 5 и 6 передаче обороты не превышают 2000? Машина Ford Galaxy 1 рестайлинг 2002 год, 1.9tdi. Заранее…
2 Михаил Ford galaxy 2.0 бензин 95г. Сначало падали обороты на холостых . Через пару дней стал глохнуть на холостых. (На гарячию). Теперь даже на холодную при запуске…
Виталий Знакомая проблема. На воздушном коллекторе стоит датчик холостого хода, или иногда называется байпасный клапан. Возможно загрязнён. Промой WD-40, дай…
Сергей Подскажите у меня форд гелакси 96года 20 бензин был автомат сломался и был заменён на механику и после все нормально было появилась проблема начилось праежаеш…
Вадим Добрый. не выключается задние противотуманки, постоянно горят что б не делали? форд Гелкси 2003г…
саня здраствуйте уменя форд галакси задная печка дует горячим а передная холодным какая причина может быть…
Сергей Была проблема , загорелась спераль на панели и незагорались стопы , поменяли лягушку , проблема неисчезла поменяли лампочки на стопы двуконтактные проблема…
Алексей Доброго времени суток Фордоводы. Форд 2000год троит.. Проверял провода, свечи. Все нормально, по трассе нет проблем расход 7-8 литров. В городе 16- 18.…
Алтынбек Здравствуйте совет какой масло заливать на форд Галокси 2001г ответе? Друзия советовали масло Кутин кулер.…
2 Евгений Уменя Галакси 2.3 97г нормально заводится работает на холостом ходу нажимаем педаль газа провал идергается при движении…
Андрей Скорее всего это датчик положения дроселя, проверить легко, 1и3 контакты донлжы между собой звонить я, а2 и 1 должно бытьпоказ знания от4 до 11 ом при повороте…
1 Владимир У меня такое было. На водительской двери не работает или глючит кнопка закрытия двери. Она находится снизу. Сделал кнопку и центральный замок стал закрывать…
Сергей с сигналки закрывает води..дверь лючок и багажник остальные двери нет отключал сигналку чисто центральным закрывал только лючок…
Сергей Вечер добрый!Подскажите,можно ли заменить рулевое колесо на Форд Галакси от другой модели Форд?…
алексей подскажите, трос кулисы кпп форд гэлекси подойдет ли трос от шарана 1.9 тди 96 год? заранее спасибо.…
Александр Форд Гэлакси 2002 дизель обратил внимание,что при включении кондиционера холод идёт только на водителя,а на поссажира идёт без охлождения.так должно быть или…
Вопросы специалистам по электрике и диагностике ⇐ Sharan. Электрика
Электрика минивэнов VW Sharan, Seat Alhambra, Ford Galaxy Mk I (1995−2000), Ford Galaxy Mk II (2000−2006)
Добрый день всем.
Подскажите будет ли штатно лежать разводка под электро стекло подъемники на Galaxy Ghia 2000 года 2,3. Или если покупать стекло подъемники, то с проводкой?
Вопрос, что это за блок .
таакк, у меня вопросов накопилось.
7M0 941 597 (128)
357 955 531 (99) - вроде реле от дизеля, от ТНВД
19 1953227A (21)
357 906 381A (109)
141 951 253 B (53) - похоже на обычное реле 4х контактное
3SB 004 885-04 / 3A0 951 307 (36) - похоже на обычное реле 4х контактное
357 911 253 (103)
191 937 503 (18) - похоже на обычное реле 4х контактное
191 927 841 (79) - похоже на обычное реле 4х контактное
191 906 383 B (94) - похоже на обычное реле 4х контактное
От чего все эти реле ??
021 907 601 A - похож на тепловой датчик (три контакта).
443 937 105 A - похоже на предохранитель.
7M0 962 119 - пластмассовое, трехконтактное, сверху полусфера.
95BB-7C534-AC - типо выключателя, концевика.
Может мне кто сказать, что и откуда .
7M0 941 597 (128) Дальний / ближний свет
357 955 531 (99) реле интервала дворников
19 1953227A (21) аварийка
357 906 381A (109) управление двигателем
141 951 253 B (53) - бибикалка
3SB 004 885-04 / 3A0 951 307 (36) - пищалка невыключенного света
357 911 253 (103) реле прогрева свечей
191 937 503 (18) - реле разгрузки Х контакта
191 927 841 (79) - применяется для абс, соларного люка, открытия задней двери и т.д.
191 906 383 B (94) - . топливный насос .
021 907 601 A - подача импульса VR6 (зажигание)
443 937 105 A - предохранитель перегрева для эл.окон.
7M0 962 119 - инфракрасный приемник для ц.з.
95BB-7C534-AC - датчик нажатия на педаль сцепления для темпомата
_maximus_: И сразу вопрос, что это за блок .
Спасибо ross, теперь хоть проще разобраться.
Но вопросы остались.
191 937 503 (18) - реле разгрузки Х контакта -- Что за Х контакт ?
191 927 841 (79) - соларного люка -- что за люк такой ??
95BB-7C534-AC - датчик нажатия на педаль сцепления для темпомата -- что за темпомат ??
191 937 503 (18) - реле разгрузки замка зажигания, только не спрашивай для чего , такое же идет на стеклоподъемники
191 927 841 (79) - В некоторых вариантах с люками, устанавливаются люки с солярными элементами.
95BB-7C534-AC - датчик нажатия на педаль сцепления для темпомата -- что за темпомат - круизконтроль
