Прочел на сайте статьи об установке противотуманных фар на ИЖ 2126 и об обогреве зеркал. Немало подивился изобретательности авторов. Посему хочу поделиться своим опытом на сей счет и, заодно, скажу пару слов по поводу обогрева заднего стекла, заднего стеклоочистителя и т.п. На моей машине стоят ПТФ, ОЗС и задний стеклоочиститель с омывателем.

Не секрет также, что электрика Ижа оставляет желать. Но, быть может, для некоторых будет новостью, что в ИЖ 2126 предусмотрена или немного недопредусмотрена штатная установка полного комплекта мыслимых электропотребителей.

ЧЕРНЫЙ ЯЩИК (см. схему)

Черный ящик имеет выводы, оформленные в стандартные группы (шины). Шин всего 11 или 10. Примерное назначение таково:

Ш1-Ш4,Ш10 - провода идут к панели приборов;
Ш5-Ш8 - провода идут к генератору (Ш8,6), фарам, габаритам, поворотникам, охлаждению (Ш5,6), зажиганию (Ш7,8), и прочей дребедени - датчикам, контрольным разъемам, доп. реле;
Ш9 - задний жгут - стоп-сигналы, задние поворотники, подсветки, обогрев заднего стекла и т.п.;
Ш11 - провода к стеклоочистителям;

Из этих правил бывают исключения.

В вашем ЧЯ (старого образца) скорее всего нет 10 шины. Она почти не используется, как видно из схемы и присутствует только в довольно старых блоках. В этом случае схема ЧЯ и подключение потребителей терпят небольшие изменения по сравнению с опубликованной в руководствах монтажной схемой. Кроме того, ваш ящик, быть может, не имеет гнезд для подклюения реле К4 контроля исправности ламп и соответственно наружных перемычек. Перемычки выполнены на печатной плате внутри.

Если у вас ящик нового образца, то в нем отсутствует реле К9 вентилятора радиатора. Соответствующие выходам 30 и 87 реле контакты черного ящика замкнуты накоротко. Предполагается включение вентилятора без реле прямо через сильноточный датчик или через внешнее реле. Прочие отличия в схеме ящиков старого и нового образца для нас несущественны.

Обозначать 4-ый контакт 5-ой шины будем так: Ш5-4.
Номера шин написаны на дне черного ящика. Номера контактов см. рис.1.

Теорема Архимеда. На ИЖ 2126 ставится штатно любой потребитель, который штатно ставится на 2108.
Доказательство. Черный ящик на ИЖе от 2108. Отсюда следует утверждение.

ОБОГРЕВ ЗАДНЕГО СТЕКЛА

Проводка полностью есть в Вашем ИЖе, даже если Вас убеждают в обратном. Для монтажа не нужны провода. Нужна кнопка 83.3710 (выводы 6,7,9,10) с соответстввующим рисунком и 4-контактное реле 113.3747 (30,85,86,87).

Открутите черный ящик, не вынимая из него ничего по возможности.

Вставьте реле на место реле 10 в черный ящик. Вывод 30 при этом соединится с основной токоведущей магистралью через предохранитель 12. Убедитесь, что этот предохранитель на 16А.

Открутив 2 винта, отодвиньте в салоне панельку, на которой смонтирована ручка подсоса и проч. В открывшемся пространстве найдите множество проводов с изолированными наконечниками.
1. Красный или оранжевый (плюс). Убеждаемся с помощью индикатора, что он под напряжением, когда включено зажигание. Подключить к 9 выводу кнопки.
2. Черный от черного ящика Ш4-1 - прозвонить. Подключить его к 10 выводу кнопки.
3. Черный (масса) - прозвонить. - к 7 выводу кнопки.
4. Еще один провод должен быть под напряжением, когда включено зажигание, установлено реле и подключены два первых провода. Его нужно найти и подключить к 6 выводу кнопки, чтобы лампочка на кнопке горела, когда работает ОЗС, а не когда нажата кнопка.

Теперь найдите провод от ЧЯ Ш9-10 или Ш9-19 (эти контакты один напротив другого) и посмотрите, каков он на цвет. Обычно оранжевый или коричневатый и довольно толстый. Он уходит в общий задний жгут. Сняв слева позади от заднего сиденья декоративную накладку на стойке и, при необходимости приотодрав (сама потом приклеится) светлую обивку, с помощью индикатора с иглой найдите этот провод. Проследив его до конца, снимите изоляцию с клеммы (или поставьте клемму, если ее не было) и подключите к выводу на стекле слева, просверлив маленькую дыру в нужном месте рамы задней двери. Справа вывод от стекла замкните на массу.

Нормальный ток при обогреве 7-10 А. Нормальный ток на кнопке (контакты 9 или 10) 0,1-0,3А. Прямое подключение ОЗС через кнопку или неправильное подключение реле чревато пожаром в салоне.

ЗАДНИЙ ОМЫВАТЕЛЬ

Можно включить штатно, как на 2108 через реле К1 в черном ящике, используя выводы Ш11-2 (выход на мотор стеклоомывателя), Ш3-12 (вход от подрулевого выключателя - клемма WH). С Ш11-1 можно снять контрольный сигнал.

ЗАДНИЙ СТЕКЛООЧИСТИТЕЛЬ

Провод подключается к подрулевому выключателю (клемма 53H) сразу на мотор или через реле (в ЧЯ его нет). Во втором случае напряжение на клемму 30 (или 87) реле берется со свободного контакта ЧЯ от 15/2 (см. ниже перечисление контактов).

ФАРООЧИСТИТЕЛЬ

Трубки для омывания фар подключить с помощью тройников к трубкам омывателя лобового стекла.
Дополнительные выключатели в салоне не нужны, так как при таком подключении фароочистители будут включаться одновременно с омывателем лобового стекла. с Ш11-1 можно снять контрольный сигнал. Заметим, что выход Ш11-1 принимает сигналы с реле заднего омывателя и фароочистителя независимо друг от друга, так как он включен через диодный вентиль.

ПРОТИВОТУМАННЫЕ ФАРЫ

Должен заметить, что подключение ПТФ к кнопке, зажигающей задние фонари, безыдейно. Задние фонари действительно должны включаться только с ближним светом. Передний противотуманный свет может быть включен согласно правилам при недостаточной видимости, как совместно с ближним или дальним светом, так и отдельно (п.19.4), а также в светлое время суток вместо ближнего света при буксировке, езде в колонне, перевозке опасных или крупногабаритных грузов (п.19.5).

Подключение ПТФ к кнопке без реле чревато - ток на средненькие ПТФ может составить 10А, а при хороших ПТФ - до 18А. Кроме того такой же ток, усиленный током на другие потребители, пойдет через замок зажигания. Занимаясь тушением костра в салоне, безусловно, Вы напрочь забудете о тумане.

ПРОЧИЕ ПОТРЕБИТЕЛИ

Знаю, что существует штатное подключение штатных или универсальных стеклоподъемников, для выключателей которых предусмотрены четыре заглушки справа от пищалки. Вот интересно, у кого из задних пассажиров бывают такие длинные руки?

Знаю, что комбинация приборов от Святогора встанет на нужное место, как родная, и тогда, надо полагать, естественным образом восстанавливаются цепи контроля исправности ламп (если поставить реле 4 вместо стоящих перемычек).

Если поставить микровыключатель под ручку подсоса или воздушную заслонку на карбюраторе, то восстанавливается штатная проводка к желтой лампочке на комбинации приборов. У меня это сделано.
Было бы желание и фантазия.

Напрямую без реле можно подключать потребители мощностью до 12 ВТ (ток до 1А). Дело в том, что, хотя проводка и кнопки выдерживают в 4 раза больше, но Ваш замок зажигания и провода, ведущие от него уже напичканы потребителями. И включение дополнительных нагрузок может привести к быстрому окислению или перегреву клемм на замке зажигания, даже если эти нагрузки сами по себе безобидны.

ПРИЛОЖЕНИЕ. СВОБОДНЫЕ ВЫХОДЫ, ВХОДЫ И ПЕРЕМЫЧКИ НА ЧЯ И ДОБРЫЕ СОВЕТЫ

2. От клеммы 15/2 замка зажигания:
Ш9-18,
Ш11-3,
Ш7-2.

3. От клеммы 15/1 замка:
Ш10-9 - может не быть,
Ш11-10,
Ш6-12. Последние два включены через предохранитель 5 (8А ук.поворота и вся комбинация приборов).
Ш7-9,
Ш4-18. Эти два включены через дополнительное сопротивление: на выходе 9В.

5. Если Вам захотелось что-то включить одновременно с габаритами (подсветку там какую или нежный женский голос), не нужно ломать панель приборов или вешать сопли на выключатель. Напряжение для этой цели рекомендую снять с Ш10-7 или Ш10-3.

Здесь можно подключать слабый потребитель. Если нужен мощный ( >10 Вт), то воспользуйтесь этими контактами для возбуждения реле, а большой ток снимите с магистрали. К сожалению этих выводов может просто не быть в случае отсутствия шины Ш10. В этом случае с помощью развевителя можно подключиться к Ш6-10, Ш9-17, Ш6-8 или Ш9-15.

6. Если Вам нужно что-то включить параллельно с ближним светом, то опять же, не надо накручивать проволоку на фары. Воспользуйтесь Ш7-4. Учтите однако, что здесь мощный потребитель может сжечь предохранитель F16 (8А левая фара). Лучше подключите туда слабенький потребитель или обмотку возбуждения реле.

7. Если Вам нужно включиться в какую-нибудь цепь, а свободных выходов нет, то рекомендую это сделать, спаяв из трех клемм и сантиметрового проводочка простенький разветвитель. Он позволит подключить к одной клемме и то, что там было, и то, что Вам надо.

Сведения взяты из руководства по Иж 2126 А.С.Кондрашкина (Третий Рим), аналогичного руководства по 2108, схемы черного ящика, личного опыта установки, проверок, измерений и, понятно, рассуждений.
Если данная статья оказалась кому-то полезной, то это очень приятно. Если будут просьбы, могу поделиться соображениями о выявленных привычных болезнях нашей электрики, методах их диагностики и лечения.

На автомобиле с двигателем УМПО-331 устанавливается стартер 421.3708. На автомобиле с двигателем ВАЗ-2106 применяется стартер 35.3708. Стартеры имеют практически одинаковую конструкцию, однако ни в сборе, ни подетально не взаимозаменяемы.

Стартер - четырехшеточный электродвигатель постоянного тока со смешанным возбуждением и с электромагнитным двухобмоточным тяговым реле.

Техническая характеристика стартера 421 .3708

Стартер 35.3708 В сборе: 1 - крышка со стороны привода; 2 - стопорное кольцо; 3 - ограничительное кольцо; 4 - шестерня привода; 5 - обгонная муфта; б - поводковое кольцо; 7 - резиновая заглушка; 8 - рычаг привода; 9 - якорь реле; 10 - удерживающая обмотка тягового реле; 11 - втягивающая обмотка тягового реле; 12 - стяжной болт репе; 13 - контактная пластина; 14 - крышка реле; 15 - контактные болты; 16 - коллектор; 17 - щетка; 18 - втулка вала якоря; 19 - крышка со стороны коллектора; 20 - кожух; 21 - центовая катушка обмотки статора; 22 - корпус; 23 - винт крепления полюса статора; 24 - якорь; 25 - обмотка якоря; 26 - промежуточное кольцо.

Техническая характеристика стартера 35.3708

В корпусе стартера винтами закреплены четыре полюса с обмотками возбуждения: тремя сериесными (последовательными) и одной шунтовой (параллельной). Корпус стартера 421.3708 вместе с крышками стянут двумя шпильками, а якорь вращается в трех бронзографитовых подшипниках, закрепленных в передней и задней крышках корпуса и промежуточной опоре. Корпус стартера 35.3708 вместе с крышками стянут двумя болтами, а якорь стартера имеет торцевой коллектор и вращается в двух металлокерамических подшипниках.

На валу привода установлена муфта свободного хода (обгонная муфта) с приводной шестерней. Она передает крутящий момент только в одном направлении - от стартера к двигателю, разобщая их после пуска двигателя. Это необходимо для защиты якоря стартера от повреждения из-за чрезмерной частоты вращения.

Тяговое реле служит для ввода шестерни привода в зацепление с зубчатым венцом маховика коленчатого вала двигателя и включения питания электродвигателя стартера. При повороте ключа в положение "стартер" напряжение через дополнительное реле типа 113.3747-10 подается на втягивающую и удерживающую обмотки тягового реле. После замыкания контактов тягового реле втягивающая обмотка отключается.

Напряжение срабатывания тягового реле должно быть не более 9 В при (20±5)°С. Если оно выше, реле или привод неисправны. Исправность привода определяется при осмотре после разборки стартера. Неисправное реле заменяют.

Схема соединений стартера: 1 - аккумуляторная батарея; 2 - реле включения стартера; 3 - монтажный блок; 4 - выключатель зажигания; 5 - стартер.

Видео про "Стартер" для Иж Ода

Иж-2717(ваз-2107;04;05) замена стартера на дороге Снятие стартера двигателя с ваз

Монтажный блок реле и предохранителей установлен в моторном отсеке с левой стороны вблизи моторного щита.

На автомобиле могут быть установлены блоки как старого, так и нового (с ножевидными предохранителями) образца. Блоки разных конструкций не взаимозаменяемы.

Электрически цепи, защищаемые плавкими предохранителями (монтажный блок старого образца)

№ предохранителя (сила тока, А)

Электрические цепи, защищаемые плавкими предохранителями

Обмотка реле вентилятора радиатора. Электроцепь переключатели и электродвигателя отолителя

Выключатель аварийной сигнализации (в режиме указателей поворотов), прерыватель указателей поворотов, переключатель указателей поворотов Сигнальная лампа указателей поворотов, контрольные лампы указателей поворотов Выключатель света заднего хода, лампы заднего хода Тахометр Вольтметр Указатель уровня топлива, датчик уровня топлива, контрольная лампа уровня топлива Указатель температурь! охлаждающей жидкости Датчик температуры Контрольна" лампа и датчик аварийного давления масла Лампа аварийного состояния тормозной системы Выключатель гидропривода тормозов Выключатель стояночного тормоза

Выключатель и лампы стоп-сигнала Плафон освещения салона

Лампы фонаря освещения номерного знака Контрольная пампа включения габаритного освещения Лампы подсветки рычагов отопитепя и прикуривателя Плафон освещения вещевого ящика Выключатель и лампы освещения комбинации приборов

Звуковой сигнал, выключатель звукового сигнала Электродвигатель вентилятора радиатора

Лампа габаритного света левой фары Лампа габаритного света левого заднего фонаря

Лампа габаритного света правой фары Лампа габаритного света правого заднего фонаря Выключатель лампы противотуманных фонарей Контрольная лампа противотуманных фонарей

Выключатель, прерыватель указателей поворотов и лампы указателей поворотов, контрольная пампа в режиме аварийной сигнализации

Прикуриватель, розетка для переносной лампы

Дальний свет правой фары

Дальний свет левой фары, контрольная лампа дальнего света

Ближний свет правой фары

Ближний свет левой фары

Электрические цепи, защищаемые плавкими предохранителями (монтажный блок нового образца)

№ предохранителя (сипа тока. А)

Электрические цепи, защищаемые плавкими предохранителями

Указатели поворотов и реле-прерыватель аварийной сигнализации (в режиме аварийной сигнализации) Контрольная лампа аварийной сигнализации

Задние фонари (лампы стоп-сигнала) Плафон освещения салона

Элемент обогрева заднего стекла Рале (контакты) включения обогрева заднего стекла Прикуриватель, розетка для переносной лампы

Звуковой сигнал, выключатель звукового сигнала

Электродвигатель вентилятора ото пи те л я Электродвигатель омывателя ветрового стекла Реле (обмотка) включения электровентилнтора радиатора Реле (обмотка) включения обогрева заднего стекла Контрольная лампа включения обогрева заднего стекла Плафон освещении вещевого ящика

Левая фара (габаритный свет)

Правая фара (габаритный свет)

Правая фара (ближний свет)

Левая фара (ближний свет)

Левая фара (дальний свет) Контрольная лампа включения дальнего света фар

Правая фара (дальний свет)

Указатели поворотов и реле-прерыватель аварийной сигнализации (в режиме указания поворотов)
Контрольная лампа указателей поворотов
Задние фонари (лампы света заднего хода)
Моторедуктор и реле включения очистителя ветрового стекла
Контрольная лампа давления масла
Контрольная лампа стояночного тормоза
Указатель температуры охлаждающей жидкости
Указатель уровня топлива с контрольной лампой резерва
Вольтметр

На блоке старого образца.

. освобождаем две защелки

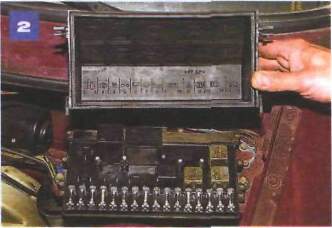

. и снимаем крышку монтажного блока.

С внутренней стороны крышки нанесены символы, показывающие расположение реле и предохранителей в блоке.

Покачивая, вынимаем неисправное реле из его гнезда.

Заменяем реле только аналогичным по маркировке и, соответственно, расположению контактов.

Вынимаем предохранитель.

Перед заменой предохранителя установите причину его перегорания. Не заменяйте предохранитель иным по номиналу (предохранители с широкой дорожкой - на 16 А, с узкой - на 8 А). Ни в коем случае не используйте вместо предохранителей "жучки" из проволоки.

На монтажном блоке нового образца.

. защелки крышки расположены сбоку, со стороны крыла автомобиля.

Снимаем крышку (на ней также нанесена схема расположения реле и предохранителей).

Покачивая, вынимаем реле.

Предохранитель удобно вынимать специальным пинцетом, расположенным в монтажном блоке.

Предохранители разного номинала имеют различный цвет, но при замене следует обращать внимание и на цифры номинала, нанесенные на предохранителе.

Устанавливаем реле и предохранители в обратной последовательности.

Видео про "Замена предохранителей и реле" для Иж Ода

"Ода" ИЖ - 2126. Предохранители,какой отвечает за прикуриватель? Ответ в комментах.Кратко под видео. Иж Ода ремонт электрики , суперсопли Ремонт блока предохранителей и реле. Монтажный блок.

Сверяйте актуальное назначение с описанием на обратной стороне защитной крышки. Возможно различное исполнение блоков, которое зависит от года выпуска (соответственно бывают блоки старого и нового образца).

Блок предохранителей и реле

Главный блок с предохранителями и реле, находится под капотом, в тыльной части, в монтажном отделе слева, под защитной крышкой.

Вариант 1

Схема

Описание предохранителей

1	8А Резервный
2	8А Резервный
3	8А Резервный
4	16А Обмотка реле вентилятора радиатора, электрическая цепь переключателя и электродвигателя печки
5	3А Выключатель аварийной сигнализации в режиме поворотных указателей, прерыватель поворотных сигналов, переключатель поворотных сигналов, сигнальная лампа поворотников, контрольная лампа поворотников, выключатель оптики заднего хода, лампы заднего хода, тахометр, вольтметр, указатель уровня бензина, датчик уровня бензина, контрольная лампа уровня бензина, указатель температуры ОЖ, датчик температуры, контрольная лампа и датчик аварийного давления масла, лампа аварийного состояния тормозов, выключатель гидропривода тормозной системы, выключатель ручного тормоза
6	8А Выключатель и лампочки стоп-сигнала, плафон подсветки салона
7	8А Лампы освещения номеров, контрольная лампа включения габаритов, лампа подсветки ручек отопителя и прикуривателя, плафон подсветки бардачка, выключатель и лампа подсветки приборного щитка
8	16А Сигнал, выключатель сигнала, электромотор вентилятора радиатора
9	8А Лампа левых габаритов, лампа левых задних габаритов
10	8А Лампа правого габарита, лампа правого заднего габарита, выключатель противотуманок, контрольная лампа противотуманных фар
11	8А Выключатель и прерыватель указателей поворотников, лампы указателей поворотников, контрольная лампа в режиме аварийки
12	16А Прикуриватель, розетка для лампы переноски
13	8А Дальний свет правой фары
14	8А Дальний свет левой фары, контрольная лампа дальней оптики
15	8А Ближний свет правой фары
16	8А Ближний свет левой фары

За прикуриватель отвечает предохранитель номер 12 на 16А.

Назначение реле

К1	Реле включения очистителей фар
К2	Реле – прерыватель указателей поворота и аварийной сигнализации
К3	Реле очистителя ветрового стекла
К4	Реле контроля исправности ламп
К5	Реле дальнего света фар
К6	Реле омывателя фар
К7	Реле включения стекло подъемников
К8	Реле включения звуковых сигналов
К9	Реле вентилятора
К10	Реле обогревателя заднего стекла
К11	Реле включения ближнего света фар

Вариант 2

Фото – схема

Обозначение предохранителей

За прикуриватель отвечает предохранитель номер 4 на 20А.
