Как собрать двигатель ваз 2115
Силовой агрегат состоит из двигателя и коробки передач. Снимают его с помощью гидроподъемника или тали, опуская из отсека двигателя на тележку. При этом наконечники валов привода передних колес отсоединяются от силового агрегата и остаются на автомобиле.
Снятие и установку силового агрегата производите в следующем порядке.
Поставьте автомобиль на подъемник и затормозите его рычагом привода стояночной тормозной системы. Установите упоры под задние колеса, вывесьте передние колеса и откройте капот.
Перед снятием силового агрегата необходимо убрать давление в системе подачи топлива. Для этого отсоедините колодку жгута проводов электробензонасоса от жгута проводов системы зажигания, запустите двигатель, дайте ему поработать до остановки, а затем включите стартер на 3 с для выравнивания давления в трубопроводах.
Отсоедините провод "массы" от клеммы "минус" аккумуляторной батареи и от двигателя.
Отсоедините шланги подвода и слива топлива от трубок на двигателе. Закройте отверстия шлангов и трубок, чтобы в них не попала грязь.
Отсоедините трос привода акселератора от дроссельного патрубка и от кронштейна на ресивере.
Рис. 2.3. Снятие узлов и деталей системы подачи воздуха: 1 – воздушный фильтр; 2 – датчик массового расхода воздуха; 3 – дроссельный патрубок; 4 – уплотнительная прокладка; 5 – ресивер; 6 – выпускной патрубок системы охлаждения двигателя; 7 – хомуты крепления шлангов; 8 – подводящая труба насоса охлаждающей жидкости; 9 – шланги подогрева дроссельного патрубка; 10 – шланг впускной трубы
Ослабьте два стяжных хомута 7 (
Рис. 2.4. Рымы для строповки силового агрегата
Если двигатель снимается с помощью тали, то зацепите двигатель за рымы (
Рис. 2.5. Вид снизу на коробку передач: 1 – тяга привода рычага переключения передач; 2 – хомут; 3 – шарнир штока выбора передач; 4 – валы привода передних колес; 5 – коробка передач
Отсоедините тягу 1 (
Рис. 4.1. Передняя подвеска в сборе: 1 – верхняя опора телескопической стойки; 2 – верхняя опорная чашка; 3 – буфер хода сжатия с защитным кожухом; 4 – опора буфера сжатия; 5 – пружина подвески; 6 – нижняя опорная чашка пружины; 7 – шаровой шарнир рулевой тяги; 8 – поворотный кулак; 9 – телескопическая стойка; 10 – эксцентриковая шайба; 11 – регулировочный болт; 12 – кронштейн стойки; 13 – поворотный кулак; 14 – защитный кожух переднего тормоза; 15 – диск тормозного механизма; 16 – стопорное кольцо; 17 – гайка ступицы колеса; 18 – шлицевой хвостовик корпуса шарнира привода колеса; 19 – направляющий штифт; 20 – подшипник ступицы колеса; 21 – шаровой шарнир; 22 – рычаг подвески; 23 – регулировочные шайбы; 24 – стойка стабилизатора; 25 – штанга стабилизатора; 26 – подушка штанги стабилизатора; 27 – кронштейн крепления штанги стабилизатора; 28 – кронштейн кузова для крепления рычага подвески; 29 – растяжка рычага подвески; 30 – кронштейн крепления растяжки; 31 – защитный чехол шарового пальца; 32 – подшипник шарового пальца; 33 – шаровой палец; 34 – корпус шарового пальца; 35 – шток стойки подвески; 36 – наружный корпус верхней опоры; 37 – внутренний корпус верхней опоры; 38 – подшипник верхней опоры; 39 – резиновый элемент верхней опоры; 40 – ограничитель хода верхней опоры; 41 – защитный колпак верхней опоры; В - зона для контроля шарнира подвески
Отверните болты крепления к кузову кронштейнов 30 (см.
Рис. 2.5. Вид снизу на коробку передач: 1 – тяга привода рычага переключения передач; 2 – хомут; 3 – шарнир штока выбора передач; 4 – валы привода передних колес; 5 – коробка передач
Выньте из полуосевых шестерен коробки передач наконечники внутренних шарниров валов 4 (см.
Рис. 2.6. Подвеска силового агрегата: 1 – кронштейн задней подвески; 2 – опора задней подвески; 3 – опора левой подвески; 4 – кронштейн левой подвески; 5 – кронштейн с опорой передней подвески
Отверните болты крепления опор подвески силового агрегата к кузову (рис. 2.6) и опустите силовой агрегат гидроподъемником вниз. Если применяется таль, то перемещая цепь тали, осторожно опустите силовой агрегат на тележку.
Устанавливайте силовой агрегат в порядке, обратном снятию.
ПРЕДУПРЕЖДЕНИЕ
Перед соединением валов привода передних колес с коробкой передач установите новые стопорные кольца на наконечники внутренних шарниров. Повторное использование стопорных колец недопустимо, так как это может привести к самопроизвольному отсоединению валов от коробки передач при движении автомобиля.
Резиновые опоры крепления воздушного фильтра одноразового использования. Поэтому при установке воздушного фильтра устанавливайте новые опоры.
После установки силового агрегата отрегулируйте привод акселератора. При полностью отпущенной педали привода акселератора дроссельная заслонка должна быть полностью закрыта. Трос привода должен быть натянут. Прогиб троса от усилия руки должен быть не более 10 мм. При необходимости натяжение троса привода отрегулируйте регулировочными гайками наконечника троса.
При полностью нажатой педали акселератора до упора дроссельная заслонка должна быть полностью открыта, сектор дроссельной заслонки не должен иметь дополнительного хода. При необходимости дополнительный ход устраните подгибанием упора педали в салоне автомобиля.
Привод выключения сцепления отрегулируйте согласно указаниям подразд. "Сцепление". Проверьте и отрегулируйте углы установки передних колес (см. подразд. "Передняя подвеска").
Проверьте работу системы управления двигателем, как указано в руководстве по техническому обслуживанию и ремонту системы управления двигателем с распределенным впрыском топлива.
Видео про "Снятие и установка силового агрегата" для ВАЗ 2115
Замена боковой подушки двигателя 2108 2109 21099 2115 Замена датчика скорости ваз 2114, 2109, 2115, 2110, 2112, 2111, 2113Снимите приемную трубу глушителей с кронштейном. Отверните гайки крепления стартера к картеру сцепления и снимите стартер.
Рис. 2.6. Подвеска силового агрегата: 1 – кронштейн задней подвески; 2 – опора задней подвески; 3 – опора левой подвески; 4 – кронштейн левой подвески; 5 – кронштейн с опорой передней подвески
Рис. 2.7. Разборка силового агрегата: 1 – двигатель; 2 – верхняя крышка картера сцепления; 3 – стартер; 4 – коробка передач; 5 – нижняя крышка картера сцепления; 6 – кожух сцепления; 7 – ведомый диск
Снимите кронштейны 1 (см.

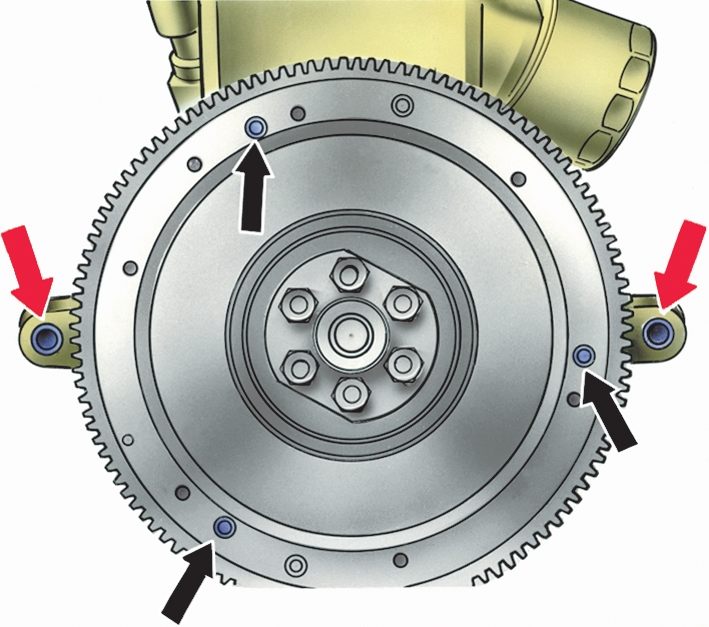

Рис. 2.8. Установочные штифты сцепления (черные стрелки) и центрирующие втулки коробки передач (красные стрелки)
Установите на маховике по трем центрирующим штифтам (
Рис. 3.3. Центрирование ведомого диска: 1 – маховик; 2 – сцепление в сборе; 3 – оправка А. 70081
Отцентрируйте оправкой А. 70081 (см. рис. 3.3) ведомый диск сцепления и затяните болты моментом согласно приложению 1. Нанесите тонкий слой смазки Литол-24 на шлицевой конец первичного вала коробки передач и на наружную поверхность направляющей втулки муфты выключения сцепления.
Соедините коробку передач с двигателем, не опирая при этом первичный вал на лепестки нажимной пружины сцепления. Прикрепите коробку передач к двигателю болтами и гайкой.
Установите нижнюю крышку картера сцепления и закрепите ее болтами.
Смажьте моторным маслом переднюю втулку вала якоря стартера, расположенную в картере сцепления. Установите и закрепите стартер.
Установите и закрепите три кронштейна с подушками подвески силового агрегата.
Установите и закрепите приемную трубу глушителя с кронштейном.
Видео про "Разборка и сборка силового агрегата" для ВАЗ 2115
ЛУЧШИЙ тюнинг пятнашки ваз 2115 (ваз 2114 ) Часть 5 2016г. Замена датчика скорости ваз 2114, 2109, 2115, 2110, 2112, 2111, 2113Установите на стенд чистый блок цилиндров и заверните в него отсутствующие шпильки. Установите кронштейн крепления генератора и закрепите его двумя болтами.
Смажьте моторным маслом вкладыши подшипников и упорные полукольца коленчатого вала, а также поршни и сальники. При сборке двигателя после ремонта устанавливайте новые сальники коленчатого вала.
Рис. 2.17. Установка упорных полуколец коленчатого вала в гнезда среднего коренного подшипника
Установите в 1-е, 2-е, 4-е и 5-е гнезда блока цилиндров вкладыши с канавкой, а в 3-е гнездо блока цилиндров и в крышки коренных подшипников - вкладыши без канавки. Уложите в коренные подшипники коленчатый вал и вставьте в гнездо среднего коренного подшипника упорные полукольца (
Рис. 2.18. Метки на крышках коренных подшипников. Счет крышек ведется от стороны привода распределительного вала
Установите крышки коренных подшипников в соответствии с метками, которые нанесены на их наружной поверхности (
Рис. 2.19. Проверка осевого свободного хода коленчатого вала
Проверьте свободный осевой ход коленчатого вала. Для этого поверните блок цилиндров задней стороной вверх и установите на нее стойку с индикатором так, чтобы ножка индикатора упиралась во фланец коленчатого вала. Перемещая вал вверх и вниз (например, отвертками), замерьте индикатором свободный осевой ход вала (
Рис. 2.20. Держатель заднего сальника коленчатого вала. Стрелками показаны выступы для центрирования держателя относительно фланца коленчатого вала
Оправкой 67.7853.9571 запрессуйте в держатель (
Рис. 2.16. Блокировка маховика фиксатором 67.7820.9526
Установите маховик на коленчатый вал так, чтобы метка (конусообразная лунка) около обода находилась против оси шатунной шейки четвертого цилиндра. Установите шайбу и болты крепления маховика. Заблокируйте маховик фиксатором 67.7820.9526 (см.
Рис. 2.21. Установка поршня с поршневыми кольцами в цилиндр при помощи регулируемой втулки 67.7854.9519
Подберите поршни к цилиндрам по классу и одной группы по массе и соберите поршни с шатунами, как указано в подразд. "Шатунно-поршневая группа". С помощью регулируемой втулки 67.7854.9519 вставьте в цилиндры поршни с шатунами (
Рис. 2.22. Направляющие штифты масляного насоса
Для правильной установки насоса в его корпус запрессованы два направляющих штифта (
Рис. 2.15. Снятие масляного насоса: 1 – масляный насос; 2 – прокладка масляного насоса; 3 – приемник масляного насоса; 4 – прокладка картера; 5 – картер; 6 – датчик положения коленчатого вала
Вставьте в отверстие масляного насоса маслоприемник с уплотнительным кольцом, прикрепите его к масляному насосу и к крышке второго коренного подшипника коленчатого вала (см.
Рис. 2.23. Втулки для центрирования головки на блоке цилиндров
Рис. 2.24. Порядок затягивания болтов головки цилиндров
Вставьте в блок цилиндров две центрирующие втулки (
Рис. 2.24. Порядок затягивания болтов головки цилиндров
Установите по центрирующим втулкам головку цилиндров, собранную в соответствии с указаниями подраздела "Головка цилиндров". Затяните болты крепления головки цилиндров в определенной последовательности (
Рис. 2.61. Болт крепления головки цилиндров
ПРЕДУПРЕЖДЕНИЕ
Болты крепления головки цилиндров допускается повторно применять только в том случае, если они вытянулись до длины L не более 135,5 мм (см.
Рис. 2.25. Проверка совпадения установочных меток на шкиве распределительного вала и задней защитной крышке
Приспособлением 67.7811.9509 поверните распределительный вал до совмещения метки на шкиве с установочным усиком на задней крышке зубчатого ремня (
Рис. 2.26. Проверка совпадения установочных меток на шкиве коленчатого вала и крышке масляного насоса
Доверните коленчатый вал в сторону меньшего угла поворота до совмещения установочной метки на шкиве с меткой на крышке масляного насоса (
Рис. 2.9. Снятие ресивера и впускной трубы: 1 – поддерживающий кронштейн; 2 – впускная труба; 3 – прокладка ресивера; 4 – ресивер; 5 – кронштейн для наконечника троса привода акселератора; 6 – кронштейн; 7 – экран выпускного коллектора; 8 – опорный кронштейн
Наденьте на шпильки головки цилиндров прокладки, установите выпускной коллектор и затяните центральную гайку его крепления. Затем установите впускную трубу с кронштейном 6 (см.
Рис. 2.10. Снятие топливной рампы с форсунками: 1 – рампа форсунок; 2 – регулятор давления; 3 – вакуумный шланг; 4 – впускная труба; 5 – форсунка; 6 – защелка форсунки
Установите рампу 1 (см.
Рис. 2.9. Снятие ресивера и впускной трубы: 1 – поддерживающий кронштейн; 2 – впускная труба; 3 – прокладка ресивера; 4 – ресивер; 5 – кронштейн для наконечника троса привода акселератора; 6 – кронштейн; 7 – экран выпускного коллектора; 8 – опорный кронштейн
Установите ресивер 4 (см. рис. 2.9) с прокладкой 3 и кронштейном топливопроводов и прикрепите его гайками к впускной трубе и кронштейну 6. Установите вакуумный шланг, идущий от ресивера к регулятору давления топлива.
Установите трубки подвода и слива топлива, прикрепив их к топливной рампе, к регулятору давления топлива и к кронштейну на ресивере.
Прикрепите к ресиверу дроссельный патрубок с прокладкой. Присоедините к дроссельному патрубку шланги подвода и отвода охлаждающей жидкости, а также шланг вытяжной вентиляции картера на холостом ходу.
Наденьте на коленчатый вал шкив привода генератора и закрепите его болтом с шайбой. Установите натяжную планку и генератор. Наденьте ремень на шкивы коленчатого вала и генератора и отрегулируйте его натяжение, как указано в подразд. "Генератор".
Залейте масло в двигатель через горловину на крышке головки цилиндров.
Видео про "Сборка двигателя" для ВАЗ 2115
Сборка двигателя ВАЗ 21083. Сделай Сам! Капитальный ремонт двигателя ВАЗ 2115 Часть №1 Сборка двигателя ВАЗ. Сделай Сам!
И так, в этой записи будет много букаф, ибо ремонт мой длился чуть больше месяца, зато вспомнил куда какие автобусы ходят. Как написал в предыдущей записи, купленный мною автомобиль, оказался мягко говоря убитым, но мы своих не бросаем. Опишу всё подробно.
После разборки выяснилось, что блок и каленвал нуждаются в расточке, сказано-сделано, в группе своего города подсказали мастера, свозил ему, он проточил блок под 82,8, каленвал под 1, то есть это последний ремонт колена, взял новые поршни с кольцами и пальцами комплектом.
Так же полукольца износились, каленвал гулял в стороны, взял ремонтные, но оба новые кольца не лезли, пришлось ставить одно новое, второе старое. Новое поставил со стороны сцепления, где нагрузка больше. Поставил каленвал
прикрутил, маслонасос, маховик, сальники на герметик для надёжности. Кстати по насосу, точнее шестерне, которая над ним. В книге написано поддеть двумя отвёртками и легко снять её…ага, куда там, легко…хаха! Пока кусок не отломил от маслонасоса…но великий Google подсказал, берём зубило, и разрубаем шестерню нахрен пополам
иначе никак, даже съёмники снять не могут, как сильно прикипает. Посадочные места под сальники тоже закосячены уже
чё за криворукий до меня мотор делал, поэтому и пришлось герметиком промазывать дополнительно
Далее ставим поршни
с помощью оправки, прикурчиваем, опять же всё через новые вкладыши, на шатунных вкладышах размер уже 0,50, а на коренных 0,75. Потом ставим новый маслоприёмник, ибо старый на себе столько насилия повидал, в плане обработки его прошлым хозяином зубилом, только зачем я так и не понял
Ещё раз протягиваем всё до предела, ставим поддон и блок готов.
Там потом маховик, сцепление обязательно отцентровать
и ставим блок обратно под капот. Мы втроём его туда запихали, с матами, но запихали.
Крепим навесное. Протягиваем подушки.
ГБЦ…сколько она крови высосала. Но всё по порядку. Ничего не подозревая, меняем направляющие, маслосъёмные, притераем клапана, шлифуем саму ГБЦ
ставим…собираем весь двигатель, и вот он первый запуск…завелась! Пробный выезд, буквально через 50 метров бортовой компьютер орёт ошибку "Пропуски зажигания 1-3 цилиндр". Разочарование :( Мерием компрессию: 1 цилиндр-12 очей, 2 цилиндр-8 очей, 3 цилиндр-8 очей, 4 цилиндр-12 очей. Вот те и капиталка… Снова разбираем, но было ясно что в ГБЦ косяк, а именно с клапанами. Решено прозинковать сёдла. Привожу голову в сервис, оставляю. Звонят позже. Оказалось просели сёдла, зинковать уже некуда, итого 4000 работа по замене сёдел+ 2000 сами сёдла, итого 6000, с учётом того что новая пустая ГБЦ стоит 8500. Решили найти другую ГБЦ, только б/у. Искали искали, ничего не нашли, то сёдла просевшие, то вообще ржавая на улице валяется. Короче взял у друга ГБЦ с 99-ой, там сёдла были хорошие. Ставим эту ГБЦ с 99-ой…моя дымит как дизель, который пошёл в разнос. Проехал на ней 611км, ушло 2 литра масла. Снимаем эту ГБЦ, решено её ремонтировать, там нужно было сменить направляющие, маслосьёмные, шлифануть её. Через знакомых нашёл человека, который это умеет хорошо делать. Оставил ему 2 ГБЦ, одну под ремонт, вторую на запчасти. Сказал он ждать 2 недели, что не очень обрадовало((( Звонит где-то через неделю, как оказалось, та голова с 99-ой ещё хуже моей. Если на моей требовалось поменять только сёдла, на этой были разбиты места под направляющие и постели под распредвалом эллипсом пошли, а так как я на эту ГБЦ поставил свой распредвал с датчиком, то и ему трындец пришёл. Влетел я ещё и на новый распредвал.Сделал тот мастер мне ГБЦ, ставим её, заводим…и о да! Движка шепчет) Не дымит, не троит, не стучит не брякает, везёт вообще на ура, подрывает на любой передаче бодро, на газ давлю чуть чуть. Через 5000 км поеду регулировать к нему клапана.
По началу было интересно, всё фотографировал…но потом уже было не до фоток) По сумме вышло 4000 порши, 3000 расточка, 3000 всякие запчасти(патрубки, прокладки, маслоприёмник и т.д.), 2000 нерабочая ГБЦ, 3000 за ремонт гбц, 1200 запчасти на гбц. Итого 16200 рупий весь ремонт двигателя. И это с учётом того, что делал всё сам, в сервисе бы на порядок больше вышло.Ну а пока ещё ближайшие 3000км двигаемся в таком режиме)
Установите на стенд чистый блок цилиндров и заверните в него отсутствующие шпильки. Установите кронштейн крепления генератора и закрепите его двумя болтами.
Смажьте моторным маслом вкладыши подшипников и упорные полукольца коленчатого вала, а также поршни и сальники. При сборке двигателя после ремонта устанавливайте новые сальники коленчатого вала.
Установите в 1-е, 2-е, 4-е и 5-е гнезда блока цилиндров вкладыши с канавкой, а в 3-е гнездо блока цилиндров и в крышки коренных подшипников — вкладыши без канавки. Уложите в коренные подшипники коленчатый вал и вставьте в гнездо среднего коренного подшипника упорные полукольца ( рис. 2.17).
Полукольца должны быть обращены канавками в сторону упорных поверхностей коленчатого вала (со стороны канавок на поверхность полукольца нанесен антифрикционный слой). На средней опоре коленчатого вала со стороны крепления маховика ставится металлокерамическое полукольцо (желтого цвета), а с противоположной стороны — сталеалюминиевое.
Рис. 2.18. Метки на крышках коренных подшипников. Счет крышек ведется от стороны привода распределительного вала
Установите крышки коренных подшипников в соответствии с метками, которые нанесены на их наружной поверхности ( рис. 2.18). Крышки разверните таким образом, чтобы метки на каждой из них находились со стороны установки генератора. Затяните болты крепления крышек.
Проверьте свободный осевой ход коленчатого вала. Для этого поверните блок цилиндров задней стороной вверх и установите на нее стойку с индикатором так, чтобы ножка индикатора упиралась во фланец коленчатого вала. Перемещая вал вверх и вниз (например, отвертками), замерьте индикатором свободный осевой ход вала ( рис. 2.19). Он должен быть в пределах 0,06–0,26 мм. Если ход больше, то приведите его в норму, заменив старые полукольца новыми или установив полукольца увеличенной толщины.
Рис. 2.20. Держатель заднего сальника коленчатого вала. Стрелками показаны выступы для центрирования держателя относительно фланца коленчатого вала
Оправкой 67.7853.9571 запрессуйте в держатель ( рис. 2.20) задний сальник коленчатого вала. Наденьте держатель с сальником на оправку 67.7853.9572 и передвиньте его с оправки на фланец коленчатого вала. Установите под держатель прокладку и прикрепите его к блоку цилиндров болтами с пружинными шайбами.
Установите маховик на коленчатый вал так, чтобы метка (конусообразная лунка) около обода находилась против оси шатунной шейки четвертого цилиндра. Установите шайбу и болты крепления маховика. Заблокируйте маховик фиксатором 67.7820.9526 (см. рис. 2.16) и затяните болты крепления. На болты крепления маховика перед установкой нанесите герметик УГ-6. Для надежного схватывания герметика, перед его нанесением обезжирьте болты и резьбовые отверстия в коленчатом валу.
Рис. 2.21. Установка поршня с поршневыми кольцами в цилиндр при помощи регулируемой втулки 67.7854.9519
Подберите поршни к цилиндрам по классу и одной группы по массе и соберите поршни с шатунами, как указано в подразд. "Шатунно-поршневая группа". С помощью регулируемой втулки 67.7854.9519 вставьте в цилиндры поршни с шатунами ( рис. 2.21).
Отверстие для пальца на поршне смещено от оси на 1,2 мм, поэтому при установке поршней в цилиндры стрелка на днище поршня должна быть обращена в сторону привода распределительного вала.
Установите вкладыши в шатуны и крышки шатунов. Установите шатуны и крышки на шейки коленчатого вала, затяните шатунные болты. Крышки шатунов необходимо устанавливать так, чтобы номер цилиндра на крышке находился против номера цилиндра на нижней головке шатуна.
Оправкой 67.7853.9580 запрессуйте передний сальник коленчатого вала в крышку масляного насоса. Залейте в масляный насос немного моторного масла и проверните несколько раз его ведущую шестерню. Установите на оправку 67.7853.9580 масляный насос с передним сальником коленчатого вала и поверните ведущую шестерню в такое положение, чтобы ее можно было надеть на шейку коленчатого вала. Передвиньте насос с оправки на вал, установите под насос прокладку и прикрепите его к блоку цилиндров.
Для правильной установки насоса в его корпус запрессованы два направляющих штифта ( рис. 2.22), которые должны входить в соответствующие отверстия блока цилиндров.
Рис. 2.15. Снятие масляного насоса: 1 – масляный насос; 2 – прокладка масляного насоса; 3 – приемник масляного насоса; 4 – прокладка картера; 5 – картер; 6 – датчик положения коленчатого вала
Вставьте в отверстие масляного насоса маслоприемник с уплотнительным кольцом, прикрепите его к масляному насосу и к крышке второго коренного подшипника коленчатого вала (см. рис. 2.15).
Смажьте моторным маслом уплотнительное кольцо масляного фильтра и установите масляный фильтр, вручную привернув его к штуцеру на блоке цилиндров.
Вставьте в блок цилиндров две центрирующие втулки ( рис. 2.23) и установите по ним прокладку головки цилиндров. У правильно установленной прокладки отверстие для прохода масла (окантовано медной лентой) должно находиться в зоне 5-го болта крепления головки цилиндров (номер болта см. рис. 2.24).
При сборке двигателя необходимо всегда устанавливать новую прокладку под головку цилиндров. Использование бывшей в употреблении прокладки не допускается.
Перед установкой прокладки необходимо удалить масло с сопрягаемых поверхностей блока и головки цилиндров. Прокладка должна быть чистой и сухой. Попадание масла на поверхность прокладки не допускается.
Установите по центрирующим втулкам головку цилиндров, собранную в соответствии с указаниями подраздела " Головка цилиндров". Затяните болты крепления головки цилиндров в определенной последовательности ( рис. 2.24). Чтобы обеспечить надежное уплотнение и исключить подтяжку болтов при техническом обслуживании автомобиля, болты крепления головки цилиндров затягивайте в четыре приема:
Болты крепления головки цилиндров допускается повторно применять только в том случае, если они вытянулись до длины L не более 135,5 мм (см. рис. 2.61 ). Если длина болта больше, то замените его новым.
Перед сборкой двигателя заблаговременно смажьте резьбу и головки болтов, окунув их в моторное масло. Затем дайте стечь излишкам масла, выдержав болты не менее 30 мин. Удалите масло или охлаждающую жидкость из отверстий в блоке цилиндров под болты крепления головки цилиндров.
Вставьте в гнездо блока цилиндров насос охлаждающей жидкости с прокладкой. Установите заднюю крышку зубчатого ремня и прикрепите ее вместе с крышкой насоса к блоку цилиндров. Дополнительно прикрепите крышку болтом к блоку цилиндров и гайкой к шпильке на головке цилиндров.
Вложите в гнезда на передних концах коленчатого и распределительного валов сегментные шпонки и установите зубчатые шкивы. Заблокировав шкив распределительного вала от проворачивания, закрепите его болтом с шайбой.
Запрещается замена болтов крепления маховика на болт крепления шкива распределительного вала и обратно в связи с различным их покрытием. Болты крепления маховика фосфатированные, а болт крепления шкива распределительного вала — оксидированный.
Рис. 2.25. Проверка совпадения установочных меток на шкиве распределительного вала и задней защитной крышке
Приспособлением 67.7811.9509 поверните распределительный вал до совмещения метки на шкиве с установочным усиком на задней крышке зубчатого ремня ( рис. 2.25).
Рис. 2.26. Проверка совпадения установочных меток на шкиве коленчатого вала и крышке масляного насоса
Доверните коленчатый вал в сторону меньшего угла поворота до совмещения установочной метки на шкиве с меткой на крышке масляного насоса ( рис. 2.26). Поворачивать коленчатый вал можно ключом за болт, временно завернутый в передний конец коленчатого вала.
Установите натяжной ролик с дистанционной шайбой и закрепите его в положении минимального натяжения ремня.
Наденьте зубчатый ремень на шкив распределительного вала и, натягивая обе ветви ремня, заведите левую ветвь за натяжной ролик и наденьте ее на шкив насоса охлаждающей жидкости. Наденьте ремень на шкив коленчатого вала и слегка натяните его натяжным роликом, поворачивая ролик против часовой стрелки. При установке ремня избегайте его резких перегибов.
Проверните коленчатый вал на два оборота в направлении вращения и проверьте совпадение установочных меток (см. рис. 2.25 и 2.26). Если метки не совпадают, то ослабьте натяжение ремня, снимите его со шкива распределительного вала, поверните шкив на необходимый угол, наденьте ремень, слегка натяните его натяжным роликом, снова проверните коленчатый вал на два оборота и проверьте совпадение установочных меток.
При совпадении меток отрегулируйте натяжение ремня, как описано в подразделе "Распределительный вал и его привод".
Отрегулируйте зазоры в клапанном механизме, как указано в подразд. " Головка цилиндров". Установите переднюю крышку зубчатого ремня и закрепите ее болтами. С задней стороны двигателя прикрепите к головке цилиндров и к корпусу подшипников заглушку с прокладкой.
Аккуратно уложите прокладку в паз крышки головки цилиндров по всему периметру. Установите крышку на головку цилиндров, наденьте резиновые втулки на шпильки и наживите гайки с шайбами. Если втулки имеют следы разрушения, то замените их новыми. Гайки затягивайте равномерно в несколько приемов до упора шайбы в шпильку. Помните, что герметичность крышки зависит от тщательности выполнения всех операций по ее установке.
Заверните в головку цилиндров свечи зажигания и датчики указателя температуры охлаждающей жидкости и контрольной лампы давления масла. Установите модуль зажигания с кронштейном и высоковольтные провода.
Установите на головке цилиндров отводящий патрубок рубашки охлаждения с прокладкой и закрепите его двумя гайками. Заверните в патрубок датчик температуры. Установите прокладку и прикрепите к блоку цилиндров фланец подводящей трубы насоса охлаждающей жидкости. Наденьте на патрубок и подводящую трубу шланги, идущие к термостату, установите термостат и закрепите шланги хомутами.
Установите шланг вытяжной вентиляции картера и закрепите его хомутами на патрубках блока и крышки головки цилиндров. Установите указатель уровня масла.
Рис. 2.9. Снятие ресивера и впускной трубы: 1 – поддерживающий кронштейн; 2 – впускная труба; 3 – прокладка ресивера; 4 – ресивер; 5 – кронштейн для наконечника троса привода акселератора; 6 – кронштейн; 7 – экран выпускного коллектора; 8 – опорный кронштейн
Наденьте на шпильки головки цилиндров прокладки, установите выпускной коллектор и затяните центральную гайку его крепления. Затем установите впускную трубу с кронштейном 6 (см. рис. 2.9) и экраном 7 и закрепите их гайками. Установите поддерживающий и опорный кронштейны впускной трубы и закрепите их болтами и гайками.
Рис. 2.10. Снятие топливной рампы с форсунками: 1 – рампа форсунок; 2 – регулятор давления; 3 – вакуумный шланг; 4 – впускная труба; 5 – форсунка; 6 – защелка форсунки
Установите рампу 1 (см. рис. 2.10) форсунок с форсунками и регулятором давления топлива и прикрепите ее болтами к головке цилиндров. Уплотнительные кольца форсунок перед установкой смажьте моторным маслом. Установите жгут проводов форсунок и подключите провода к форсункам.
Наденьте на патрубки крышки головки цилиндров шланги вытяжной вентиляции картера и закрепите их хомутами.
Рис. 2.9. Снятие ресивера и впускной трубы: 1 – поддерживающий кронштейн; 2 – впускная труба; 3 – прокладка ресивера; 4 – ресивер; 5 – кронштейн для наконечника троса привода акселератора; 6 – кронштейн; 7 – экран выпускного коллектора; 8 – опорный кронштейн
Установите ресивер 4 (см. рис. 2.9) с прокладкой 3 и кронштейном топливопроводов и прикрепите его гайками к впускной трубе и кронштейну 6. Установите вакуумный шланг, идущий от ресивера к регулятору давления топлива.
Установите трубки подвода и слива топлива, прикрепив их к топливной рампе, к регулятору давления топлива и к кронштейну на ресивере.
Прикрепите к ресиверу дроссельный патрубок с прокладкой. Присоедините к дроссельному патрубку шланги подвода и отвода охлаждающей жидкости, а также шланг вытяжной вентиляции картера на холостом ходу.
Наденьте на коленчатый вал шкив привода генератора и закрепите его болтом с шайбой. Установите натяжную планку и генератор. Наденьте ремень на шкивы коленчатого вала и генератора и отрегулируйте его натяжение, как указано в подразд. " Генератор".
