Как разобрать переключатель дворников форд фокус 1
5 лет
Ссылка на данную тему выложена в Рубрикатор ФФ1 (Р) в котором мы, для Вашего удобства, постарались отразить ссылки на все часто используемые темы.
ВНИМАНИЕ. Ремонт подрулевого переключателя, является чаще всего временной мерой!
Даже если вы удачно отремонтировали данный узел, запланируйте покупку нового переключателя,
т.к. дважды подобный способ ремонта не возможен!
На днях была проблема с дворниками… Не работал омыватель лобовухи, при этом с омывателем заднего стекла все было нормально. Следовательно моторчик не замерз. Проблема оказалась банальна- сломался подрулевой переключатель дворников. Поломку определил сам. Но, зная, что по гарантии придется долго ждать нового переключателя , пришлось браться за дело… Не впервой ведь (были такие проблемы и на Мондео, и на Эскорте)! На верно это болезнь такая у Фордов.
Что делал:
1. Снял верхнюю крышку рулевой колонки и отсоединил переключатель… Проще простого! Даже отвертка не понадобилась.
2. Забрал его домой т. к. при разборке существует возможность потерять мелкие детали. А в тепле да в спокойных условиях удобней как-то!

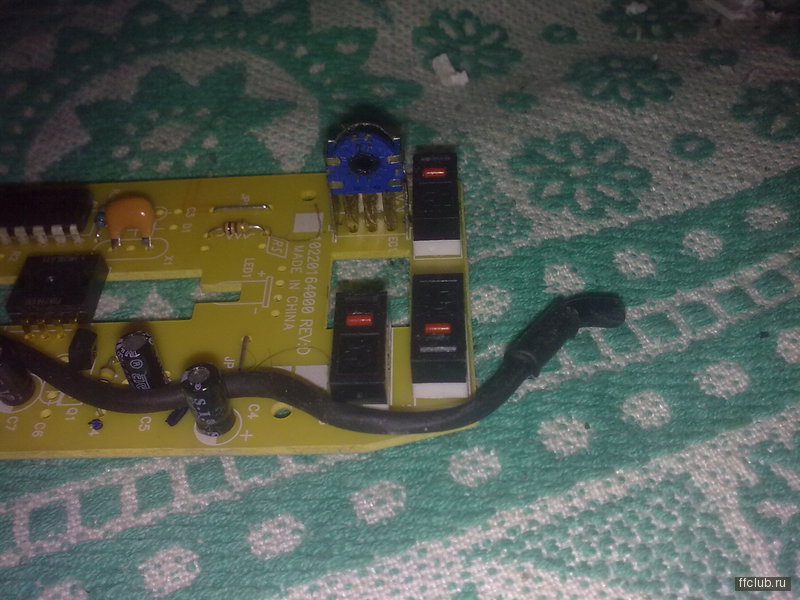

3. Необходима маленькая отвертка для того, чтобы располовинить корпус переключателя. Аккуратно раздвигаем защелки по периметру корпуса и снимаем верхнюю крышку…
Коды переключателя с регулировкой паузы:
Седан: Ford 1097539
Хэтчбек\универсал: Ford 1097542
Сегодня с утра столкнулся с этой же проблемой, принажатии на кнопку ни незамерзайки ни привычного 3-х кратного движения дворников.

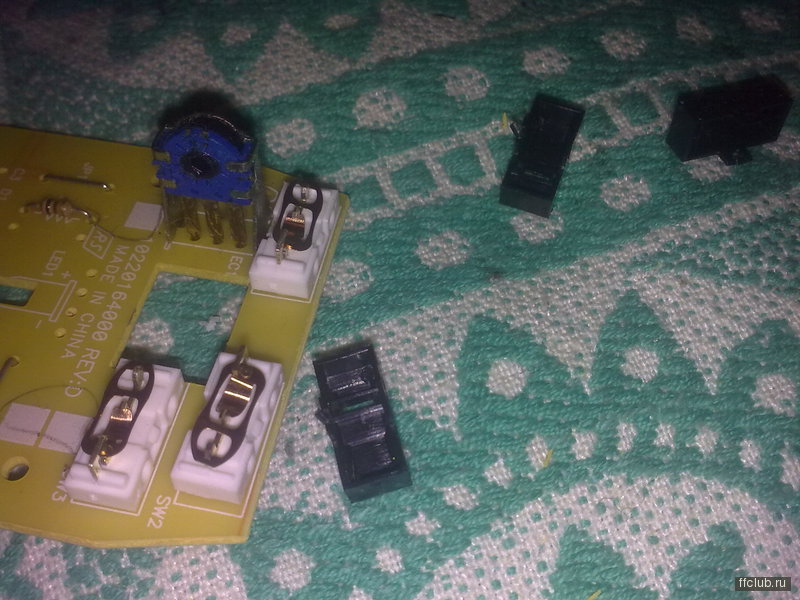

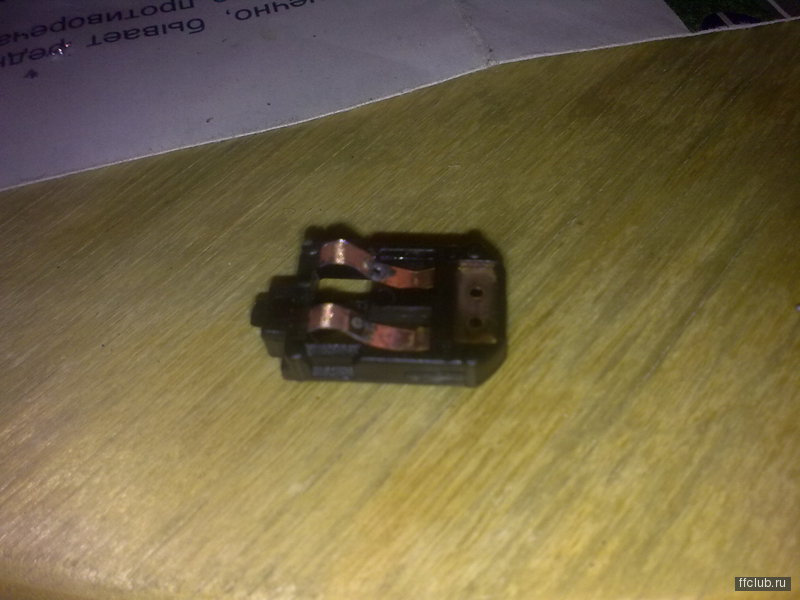

По совету в этой теме снял переключатель, разобрал, одни лапка прогорела. немного отогнул контакт и работает)))
Думаю наварить небольшой кусочек)))
на все про все ушло минут 20 времени)))
поставил подрулевой переключатель, протянул проводок(пока напрямую,, не под торпедой)
чтото не регулируется пауза)))
как работает гиевский переключатель?
какое положение часто(какое редко) 6 или 1
1 июня 2011
Краткий отчётик как я сделал подрулевик от гии.
Я заказал (б/у) с англии через е6эй. (по цене с доставкой обошелся мне около 510 руб)
Почитав эту темку решил посмотреть состояние моих контактов - один уже сточился. другой был цел. решил "восстановить". нарастить решил от кнопок от мышки
теперь сама инсталяция:
У меня Русфокус, 2004 г.
наверно комфорт, точно незнаю вот что есть:
одна подушка,
гур,
кондей,
обогрев сидений-лобового-зеркал-форсунок_омывателя
двигатель - 1,8 зетек
абс-нет
СЕДАН (эта инструкция для . седана. )
Согласно FAQ надо либо просто поставить переключатель и пользоваться, либо неоходимо протянуть недостающий провод.
Провода с фишки переключателя(№1) на блок расположенный за бардачком(№4) в моей комплектации небыло.
Но был провод(бело-красного цвета) с фишки переключателя (№5) на блоке расположенном за бардачком (№3) - он нужен для хэтчей, универсалов для заднего омывателя+дворника. У седанов он не задействован.
Достаточно просто перекинуть бело-красный провод с №5->в->№1 (на подрулевой фишке) и №3->в->№4в блоке за бардачком
Кто не верит смотрим схему красным пунктиром выделены два провода.
У меня все работает и не нужно тянуть провода
Сделал все как в отчете, поставил на место, на лобовуху брызгает, а вот на заднее стекло нет, мистика какая-то, вместо брызгов включается задний дворник и передние вместе с ним делают три взмаха. Придется походу купить новую детальку .
Bichugov
Потому как проводок нужно было не перекидывать. У тебя то используется то омыватель задний вот ты его и отрубил))) походу
Vovan_mail
Никакой проводок не трогал вообще, все работает, кроме заднего омывателя, а до снятия работал.
28 фев раля 2011
Bichugov
может дорожки потерлись? попробуй прозвонить ножки 5-6 и 4-3 (это задний омыватель)
и странно почему у тебя передние делают три взмаха.
azzee
Как будто что-то замыкает, надо еще раз попробовать снять и посмотреть. А смазка должна быть по всей поверхности или только на дорожках?
Bichugov
а когда ты собирал правильно установил ось? (есть же металлическая ось на концах которой есть шарниры)
она ещё двигает прощадку с контактами переднего омывателя
там по неокуратности можно её неправильно поставить. может от этого
azzee
Да вроде правильно, вставил ось и сразу проверил - кнопка работает, на выходных еще раз попробую!
Bichugov
Скорее всего собрал не правильно. Вернее не попал зацепом рычажка за подвижную колодку, которая отвечает за работу заднего дворника. Разбери снова и внимательно осмотри.
7 мар та 2011
Добрый день всем.
Машинка русфокус 2004, хетч Rocam 1,6.
У меня немного отличная ситуация с переключателем: недавно (с месяц назад) при нажатии на кнопку омывателя лобового стекла подача воды срабатывала не сразу - приходилось несколько раз нажимать на кнопку, а с неделю назад уже и это не помогало - приходилось на кнопку сильно надавливать и тогда вода лилась на стекло. Вчера же в пути решил побрызгать водичкой на лобовуху и опа-на - после 3-4 сильных нажатий (вода не лилась) как начало на стекло без остановки писать За пару минут бачок опустел)) Причем остановить подачу воды возможно стало только зажатием этой самой пресловутой кнопки. Так и ехал всю дорогу с пальцем на переключателе, пока скотч в ближайшем магазе не купил
Переключатель с регулировкой паузы стоит. Да, дворники (и зад и перед) функционируют нормально - когда вода писает работают как положено, при простом протирании тоже не хандрят.
Дело, наверно, в кнопке. Поскольку еще до нее не добрался, задам вопрос: возможно ли заменить (или разобрать) сам рычажок с кнопочкой - сдается мне там просто запала деталька какая контактная и не отходит. Или все же здесь могут быть виноваты контакты внутри корпуса? Кто-нибудь вообще сталкивался с подобным? С нетерпением жду ваших советов!))
Отверткой с тонким лезвием поддеваем.
. и снимаем декоративную заглушку, установленную в центре накладки перед ветровым стеклом.
Крестообразной отверткой отворачиваем установленный под заглушкой винт крепления накладки.
Аккуратно поддев, освобождаем три защелки переднего крепления левой части накладки.
Снимаем левую часть накладки, вынув из отверстий в кузове два пистона заднего крепления.
Аналогично снимаем правую часть накладки.
Снимаем держатель колодок проводов обогрева ветрового стекла.
Поддев отверткой фиксатор.
. разъединяем колодки проводов обогрева ветрового стекла.
Вынимаем уплотнитель жгута проводов из перегородки моторного отсека.
Под головками болтов установлены шайбы.
Снимаем защитный кожух мотор-редуктора стеклоочистителя.
Отжав два фиксатора.
. отсоединяем колодку проводов от мотор-редуктора.
Снимаем механизм очистителя с автомобиля.
Механизм очистителя ветрового стекла в сборе
При необходимости проверяем контакты мотор-редуктора. Для этого.
. отсоединяем колодку проводов электродвигателя от крышки редуктора.
Отжав три защелки, снимаем крышку редуктора.
Зачищаем контакты на шестерне (кольцевые) и на крышке редуктора.
. и наносим на них токопроводящую смазку.
Устанавливаем крышку на место и подсоединяем колодку проводов к крышке редуктора.
Для замены мотор-редуктора помечаем расположение кривошипа относительно кронштейна мотор-редуктора.
Поддев отверткой, снимаем кривошип с валика редуктора.
Под головками болтов установлены пружинные шайбы.
Если Вы обнаружили ошибку или хотите дополнить статью, выделите ту часть текста статьи, которая нуждается в редакции, и нажмите Ctrl+Enter. Далее следуйте простой инструкции.
Задача: установить переключатель с регулировкой паузы в омыватель стекла. Веерные форсунки на Фокус 1 можно поставить от Фокус 3 или от Фокус1, но уже америкоса. Найдя информацию по сравнению форсунок, мне больше всего понравились от америкоса. Сделал заказ в экзисте через пару дней приехали. Код у них (FordYS4Z-17603-EA) 364 р
С установкой проблем нет, справится и ребенок.
Переключатель дворников с регулировкой паузы я нашел на авито за 900р, который шел вместе с переключателем поворотников и шлейфом на руль.
Но кода я его стал себе ставить, обнаружил, что необходимого провода в разъеме нет и поэтому регулировка не работает.
Решения этой проблемы 2:
1. Разбирать торпеду и протягивать новый провод в разъем
2. Только для СЕДАНОВ! поменять местами в разъеме провода.
Я пошел вторым способом. Всего-то надо перекинуть бело красный провод на руле с 5-1 а на блоке за бардачком с 3 его на 4. Все я показал в картинках для наглядности.
Для снятия провода из разъема, надо отогнуть фишку в разъеме (что не так-то легко сделать)
На блоке, за бардачком, снимаем верхнюю фишку и также разбираем разъем и перекидываем провода.
Ремонт стеклоочистителей и трапеции дворников Ford Focus 1
Содержание статьи:
1. Ремонт моторчика заднего стеклоочистителя Ford Focus 1
2. Ремонт трапеции стеклоочистителя
5 лет
Ссылка на данную тему выложена в Рубрикатор ФФ1 (Р) в котором мы, для Вашего удобства, постарались отразить ссылки на все часто используемые темы.
ВНИМАНИЕ. Ремонт подрулевого переключателя, является чаще всего временной мерой!
Даже если вы удачно отремонтировали данный узел, запланируйте покупку нового переключателя,
т.к. дважды подобный способ ремонта не возможен!
На днях была проблема с дворниками… Не работал омыватель лобовухи, при этом с омывателем заднего стекла все было нормально. Следовательно моторчик не замерз. Проблема оказалась банальна- сломался подрулевой переключатель дворников. Поломку определил сам. Но, зная, что по гарантии придется долго ждать нового переключателя , пришлось браться за дело… Не впервой ведь (были такие проблемы и на Мондео, и на Эскорте)! На верно это болезнь такая у Фордов.
Что делал:
1. Снял верхнюю крышку рулевой колонки и отсоединил переключатель… Проще простого! Даже отвертка не понадобилась.
2. Забрал его домой т. к. при разборке существует возможность потерять мелкие детали. А в тепле да в спокойных условиях удобней как-то!
3. Необходима маленькая отвертка для того, чтобы располовинить корпус переключателя. Аккуратно раздвигаем защелки по периметру корпуса и снимаем верхнюю крышку…
Коды переключателя с регулировкой паузы:
Седан: Ford 1097539
Хэтчбек\универсал: Ford 1097542
Сегодня с утра столкнулся с этой же проблемой, принажатии на кнопку ни незамерзайки ни привычного 3-х кратного движения дворников.
По совету в этой теме снял переключатель, разобрал, одни лапка прогорела. немного отогнул контакт и работает)))
Думаю наварить небольшой кусочек)))
на все про все ушло минут 20 времени)))
поставил подрулевой переключатель, протянул проводок(пока напрямую,, не под торпедой)
чтото не регулируется пауза)))
как работает гиевский переключатель?
какое положение часто(какое редко) 6 или 1
1 июня 2011
Краткий отчётик как я сделал подрулевик от гии.
Я заказал (б/у) с англии через е6эй. (по цене с доставкой обошелся мне около 510 руб)
Почитав эту темку решил посмотреть состояние моих контактов - один уже сточился. другой был цел. решил "восстановить". нарастить решил от кнопок от мышки
теперь сама инсталяция:
У меня Русфокус, 2004 г.
наверно комфорт, точно незнаю вот что есть:
одна подушка,
гур,
кондей,
обогрев сидений-лобового-зеркал-форсунок_омывателя
двигатель - 1,8 зетек
абс-нет
СЕДАН (эта инструкция для . седана. )
Согласно FAQ надо либо просто поставить переключатель и пользоваться, либо неоходимо протянуть недостающий провод.
Провода с фишки переключателя(№1) на блок расположенный за бардачком(№4) в моей комплектации небыло.
Но был провод(бело-красного цвета) с фишки переключателя (№5) на блоке расположенном за бардачком (№3) - он нужен для хэтчей, универсалов для заднего омывателя+дворника. У седанов он не задействован.
Достаточно просто перекинуть бело-красный провод с №5->в->№1 (на подрулевой фишке) и №3->в->№4в блоке за бардачком
Кто не верит смотрим схему красным пунктиром выделены два провода.
У меня все работает и не нужно тянуть провода
Сделал все как в отчете, поставил на место, на лобовуху брызгает, а вот на заднее стекло нет, мистика какая-то, вместо брызгов включается задний дворник и передние вместе с ним делают три взмаха. Придется походу купить новую детальку .
Bichugov
Потому как проводок нужно было не перекидывать. У тебя то используется то омыватель задний вот ты его и отрубил))) походу
Vovan_mail
Никакой проводок не трогал вообще, все работает, кроме заднего омывателя, а до снятия работал.
28 фев раля 2011
Bichugov
может дорожки потерлись? попробуй прозвонить ножки 5-6 и 4-3 (это задний омыватель)
и странно почему у тебя передние делают три взмаха.
azzee
Как будто что-то замыкает, надо еще раз попробовать снять и посмотреть. А смазка должна быть по всей поверхности или только на дорожках?
Bichugov
а когда ты собирал правильно установил ось? (есть же металлическая ось на концах которой есть шарниры)
она ещё двигает прощадку с контактами переднего омывателя
там по неокуратности можно её неправильно поставить. может от этого
azzee
Да вроде правильно, вставил ось и сразу проверил - кнопка работает, на выходных еще раз попробую!
Bichugov
Скорее всего собрал не правильно. Вернее не попал зацепом рычажка за подвижную колодку, которая отвечает за работу заднего дворника. Разбери снова и внимательно осмотри.
7 мар та 2011
Добрый день всем.
Машинка русфокус 2004, хетч Rocam 1,6.
У меня немного отличная ситуация с переключателем: недавно (с месяц назад) при нажатии на кнопку омывателя лобового стекла подача воды срабатывала не сразу - приходилось несколько раз нажимать на кнопку, а с неделю назад уже и это не помогало - приходилось на кнопку сильно надавливать и тогда вода лилась на стекло. Вчера же в пути решил побрызгать водичкой на лобовуху и опа-на - после 3-4 сильных нажатий (вода не лилась) как начало на стекло без остановки писать За пару минут бачок опустел)) Причем остановить подачу воды возможно стало только зажатием этой самой пресловутой кнопки. Так и ехал всю дорогу с пальцем на переключателе, пока скотч в ближайшем магазе не купил
Переключатель с регулировкой паузы стоит. Да, дворники (и зад и перед) функционируют нормально - когда вода писает работают как положено, при простом протирании тоже не хандрят.
Дело, наверно, в кнопке. Поскольку еще до нее не добрался, задам вопрос: возможно ли заменить (или разобрать) сам рычажок с кнопочкой - сдается мне там просто запала деталька какая контактная и не отходит. Или все же здесь могут быть виноваты контакты внутри корпуса? Кто-нибудь вообще сталкивался с подобным? С нетерпением жду ваших советов!))
3) На место старого устанавливаем новый, и, осталась необходимость протянуть дополнительный провод от разъема №1 фишки подрулевого переключателя ко второму разъему верхней фишки блока управления.
Ford Focus Hatchback 2002, 98 л. с. — своими руками
Машины в продаже
Комментарии 31
Когда я ремонтировал переключатель, отсоединял только верхнюю часть (две защелки) иприподняв крышку отсоеденил переключатель и легко его вытащил.
Тоже надо себе поставить, устал ждать пока он одумается и сработает…
На разборке возьми, если есть возможность. .
купил на разборке за 500р
делал больше года назад, брал переключатель эра, доволен данной опцией, кстати у меня провода уже были, ни чего тянуть не нужно.
Я недавно свой тоже заменил ) правда на обычный… у старого кнопка омывателя вышла из строя. Интересно как у этого нового со скоростью с кнопкой дела обстоят ?
и еще, этим регулятором выставляется скорость постоянной очистки, или частота прерывистой?
частота первого положения.
на второе и третье не влияет никак.
а датчика дождя случайно не существует?))
я не слышал) датчик света можешь внедрить колхозно, но штатно не было на первых фокусах.
Это в следующем посте. Если не посчитаешь чушью, посмотри! На днях выложу!
а датчика дождя случайно не существует?))
Датчик дождя можно приобрести дополнительно стоимость около 3500,00 рублей, но установка очень сложная…
частота первого положения.
на второе и третье не влияет никак.
и еще, этим регулятором выставляется скорость постоянной очистки, или частота прерывистой?
Теоретически, можно поставить положение на "1" и всю дорогу дергать только регулятор, в зависимости от частоты дождя или тумана…
меня напрягает звук реле. У всех оно громко щелкает, или у меня не то реле стоит?
Я не слышал никакого щелканья…
Там в блоке салонном стоит реле на крутилку, и когда оно включается для взмаха — громко щелкает.Ну и когда выключается тоже. А реле там стоит не родное, аналог дешевый. Ну суть думаю не в этом. Слышал, что есть реле механические с электромагнитом, а есть электронные, тиристорные наверное Вторые бесшумные.
