В конструкции трансмиссии раздатка размещается в задней части коробки передач, а на ее хвостовике закрепляется карданный вал, соединяющий раздаточную коробку с задним мостом. Также от этого агрегата работает и передний мост, который связан с ним передним карданным валом.
• 21213 (модификации 21213-1800020-01 и 21213-1800020-02):
• 21214 (модификации 21214-1800020-01, 21214-1800020-02, 21214-1800020-10).
Основные неисправности раздаточной коробки
Все неисправности в работе раздатки сразу проявляются в наружных симптомах, исходя из которых, владелец транспортного средства может судить о сложившейся ситуации. К таким проявлениям относят следующее.
Вибрация в начале движения автомобиля
Вполне возможно, что она вызвана другими деталями ходовой. Например, плохо зафиксированы карданы, не отбалансированы колеса машины, присутствует люфт в крестовинах кардана (особенно на возникновении вибрации сказываются люфты в крестовинах заднего кардана) и вибрация, исходящая от силового агрегата.
Появлению вибрации в начале движения также способствуют разболтавшиеся крепления установочных опор раздаточной коробки или разорванная резина на самих опорах раздатки.
Вибрация на скорости
Если,набрав скорость до 80-100 км/ч, вы заметили, что в зоне передних сидений вибрирует пол, при ближайшей возможности нужно проверить работу некоторых узлов и механизмов.
Вполне возможно, что при сборке было нарушено взаимное расположение элементов промежуточного вала, произошло расслоение эластичной муфты, или неправильно собрали шарниры равных угловых скоростей (не говоря уже о том, что они могли просто износиться).
Нелишним будет проверить и наличие балансировочных шайб под болтами эластичной муфты – они нередко теряются. При обнаружении нескольких таких проблем самым оптимальным вариантом решения проблемы будет замена промежуточного вала в сборе.
Возможной причиной вибрации на скорости также является заедание шарнира равных угловых скоростей (стерлась смазка, деформированы детали элемента или проявились последствия неправильной заводской сборки), заедание карданных шарниров переднего и заднего валов, их повышенный дисбаланс или дисбаланс межосевого дифференциала вследствие заводского брака или неверного расположения деталей при сборке.
Шум при повороте
В первую очередь проверьте детали на предмет износа. Вполне возможно, что проблема кроется в стершихся зубьях сателлитов, шестерен привода, тугом вращении сателлитов на оси или износе внутренней части корпуса дифференциала. Также не редкость – заедание в корпусе дифференциала шестерен приводов мостов и наличие большого осевого зазора шестерен приводов мостов.
Устранить все неточности поможет замена изношенных деталей и установка правильного осевого зазора (0-0,10 мм).
Плохое переключение передач, или блокировка дифференциала
Кроме того, к подобному результату нередко приводит слишком высокая вязкость масла в раздаточной коробке. Шлицы можно очистить от грязи и спилить все заусеницы надфилем, а вот детали со смятыми шлицами или зубьями стоит полностью заменить.
Выключение и сброс передач
Утечка масла из коробки
В некоторых случаях из раздаточной коробки быстро уходит масло. Что же делать в такой ситуации? Вероятнее всего, это результат сильного износа сальников, забоин на поверхностях валов и штоков, по которым они работают, ослабления крепления крышек картера, либо повреждения их прокладок. Нередко основанием для утечки являются и неплотно закрученные пробки и незатянутая гайка привода спидометра. Все, что требуется, – это подтянуть резьбу, заменить прокладки и подтянуть пробки с гайками.
После успешного завершения подготовительного этапа можно переходить к снятию раздаточной коробки. Для начала, из салона автомобиля снимается пластиковая накладка на тоннеле пола (расположена возле рычагов управления блокировкой).
Демонтировать ее несложно, и все, что от вас потребуется, – это открутить четыре самореза, с помощью которых она крепится, а затем выкрутить еще три крепежных элемента, посредством которых накладка фиксируется под рычагами. Отвернув ручки рычагов,снимите накладку вместе с резинками.
Обратите внимание! Выполнив указанные действия, вы увидите два подключенных проводка (их хорошо заметно через отверстие из салона), их нужно отсоединить.
На этом работу в салоне транспортного средства можно заканчивать и переходить к действиям с внешней стороны кузова. Для этого вам понадобится либо смотровая яма, либо домкрат.
Для того чтобы достать раздаточную коробку, следует отсоединить от нее оба кардана (переднего и заднего моста), а также привод от КПП. Демонтаж карданов не должен вызвать каких-либо трудностей, поскольку они отсоединяются одинаково: нужно только открутить все крепежные гайки ключом на 13. Если болты начнут прокручиваться, просто вставьте между основанием и плоской шляпкой болта отвертку, а чтобы отвинтить все остальные гайки – проверните кардан рукой, обеспечив себе более удобный доступ к ним.
Дальше вынимается трос спидометра (отверните рукой его крепежную гайку и потяните в сторону) и отсоединяется от КПП сама раздаточная коробка (также нужно открутить несколько болтов).
Заключительным этапом всей работы будет демонтаж раздатки с подвесных каждой стороны, но перед этим не забудьте подставить что-то под коробку, чтобы после снятия она не упала.
Важно! Удобнее всего откручивать гайки подвесного механизма либо с помощью трещоточной рукоятки, либо посредством аналогичного ключа.
Как установить новую раздаточную коробку
Поместив на освободившееся место новую раздатку, не нужно полностью затягивать крепежные элементы кронштейнов ее подвески. Передвигая устройство вдоль и поперек, или даже в вертикальном направлении, постарайтесь найти наиболее подходящее положение, при котором фланцы ведущего и промежуточного валов окажутся расположенными на одном уровне, параллельно друг другу, а зазор между ними будет минимальным.
После этого нужно вернуть на прежние места все снятые ранее регулировочные прокладки, устанавливающиеся под опоры, и затянуть крепежные гайки кронштейнов подвески. Дальше подсоедините к валам раздатки передний и задний валы, а гибкий вал к приводу спидометра. Провода подключаются к датчику контрольной дампы блокировки дифференциала.
Также открутите крепежные гайки и снимите в сборе картер привода переднего моста (вместе с крышкой, рычагом, вилкой, муфтой блокировки дифференциала и валом привода переднего моста).
После этого выполняется демонтаж привода спидометра, вместе с ведомой шестерней.
Снимите стопорную шайбу, вытащите ось и снимите рычаг блокировки дифференциала. Следом демонтируйте крышку картера привода переднего моста и достаньте пружину и шарик фиксатора.
Теперь открутите стопорный болт вилки блокировки дифференциала и выньте сам шток, а также вилку и муфту блокировки.
Также необходимо снять заднюю крышку (вместе с валом привода заднего моста) и фланцы ведущего вала, а также валов привода переднего и заднего мостов.
После этого снимаем крышку переднего подшипника ведущего вала и крышку смотрового люка, следом за которым демонтируется кронштейн рычага переключения передач (вместе с самим рычагом) и изымается штопорная шайба. Сняв шайбу, вы сможете вынуть ось и снять рычаг.
Дальше следует отвернуть стопорный болт вилки муфты переключения передачи, аккуратно вынуть шток вилки и детали фиксатора (гнездо фиксатора следует закрыть пальцем). Затем, вместе с дифференциалом, снимается передняя крышка и монтируется установочное кольцо подшипника дифференциала.
Теперь следует изъять установочные кольца с задних подшипников ведущего и промежуточного валов и достать оба вала из картера раздаточной коробки.
Зажмите в тисках ведущий вал и снимите упорное кольцо и задний подшипник, используя для этого специальный съемник. Следом за ними достаньте с ведущего вала шестерню низшей передачи (вместе с втулкой), муфту переключения передач, ее ступицу и шестерню высшей передачи.
После этого можно приступать к разборке дифференциала. Из картера привода переднего моста, крышки переднего подшипника и задней крышки выпрессуйте поврежденные или изношенные сальники, отверните гайки осей подушки подвески и снимите кронштейны в сборе.
Важно! Осевой зазор каждой шестерни привода мостов должен составлять от 0 до 0,10 мм, а момент сопротивления вращению шестерен не должен превышать 14,7 Н/м. Увеличенный зазор свидетельствует о необходимости замены опорных шайб на детали большей толщины.
Ведущий и промежуточный валы должны устанавливаться в картер раздатки одновременно, а рабочие поверхности сальников перед установкой в крышки и картеры необходимо смазать смазкой Литол-24. Выполняя обжатие гаек валов, используйте оправку 67.7820.9520.
Выполнив обратную сборку раздаточной коробки, залейте в нее масло до нижней кромки заливочного отверстия.
Ни для кого не секрет, что Нива, по мимо отличных внедорожных качеств, колоссальной ремонтопригодности и определенного "простора для творчества" имеет и множество недоработок и недостатков, да и особым комфортом тоже не отличается. Исходя из этого - предлагаю небольшую подборку "лайфхаков" по, "пятиминутной" и не только, доработке Нивы.
1. Ветровики боковых стекол . Они позволяют приоткрывать стекла в дождь и снег, что само по себе устраняет запотевание, что, по мимо всего прочего, положительно влияет на нашу безопасность , а при включении печки помогает не потеть в салоне. Если не сэкономить при покупке, они действительно не ломаются и не отклеиваются даже в 30 градусный мороз . На вкус и цвет все фломастеры разные, так что о внешнем виде говорить не будем (хотя мне внешний вид автомобиля с ветровиками нравится). Единственное - между окончанием дефлектора и началом крепежного треугольника зеркала может возникать зазор (как на фото ниже) , через который может прилетать вода из луж от встречных автомобилей, поэтому этот недостаток нужно учитывать.
2."Ноздря" на воздухозаборник капота. "Ноздря" способствует более интенсивному обдуву от штатной печки самотеком. На скорости 40 км\ч уже ощущается небольшой поток теплого воздуха, на трассе-же, часто, приходится прикрывать заслонку. Так же, по заявлениям некоторых нивоводов, она уменьшает запотевание стекол в дождь, но, как по мне, это утверждение крайне сомнительно. Ноздря ставится без каких-либо дополнительных отверстий, но иногда может быть щель между капотом и "ноздрей". Путей решения множество, но самый простой - прозрачный герметик.
3. Накладка тоннеля с подстаканниками (не урбан) . Можно купить центральный пластик Урбан, но у него оба подстаканника маленькие и расположены очень близко к рычагу понижайки, так что использовать их по назначению неудобно. Какой конкретно вариант купить - решать вам, но мое мнение - эта доработка "маст хэв" и мало того, что добавляет много удобства при езде, так еще и дает ощущение "уюта" в салоне и улучшает внешний вид.
Кто-то скажет, что Нива грубовата и некрасива, но я не соглашусь. Я люблю свою машину и стараюсь пробовать новые варианты. Одним из них оказалась установка диодных фар, которые можно свободно купить в интернете. Только в первую же поездку я столкнулся с сотрудниками ГИБДД, собиравшимися выписать мне штраф.
Как преобразить собственный автомобиль? Я считаю, что для начала следует поменять фары, ведь это не просто средство для освещения дорожного полотна. Из-за чего как-то решил заказать себе диодные фары с синеватым оттенком. Такой яркий кружок вокруг лампочки обязательно изменит дизайн, сделав его более смелым и блистательным.
Тут всё и началось
После установки, разумеется, поехал в город к друзьям, чтобы показать им обновление. Только вот спокойно доехать мне не удалось… На следующем посту ГИБДД меня сразу же остановили сотрудники. Честно говоря, я не понимал, что произошло, скорость не превышал, свет включен и даже ремень, на удивление, надет… Ладно, послушаем, что скажет.
Сотрудник ГИБДД представился по полной форме и спросил меня насчет диодных фар. Неужели, ему захотелось такие же? Я рьяно начал рассказывать, где купил, и как поставил. Оказалось же, ему нужно убедиться в том, что это светодиоды. После чего он сообщил мне, что я могу лишиться прав на 6 месяцев, если не заплачу штраф в размере 500 рублей.
Что уж тут сказать… Надо бы сначала уточнить детали в правилах, а потом уже заниматься красотой собственной Нивы. Пришлось объяснить, что не знал и демонтирую сразу по возвращении домой. Сотрудник ГИБДД вошел в мою ситуацию и отпустил, а я, действительно, предпочел уехать домой, чтобы разобраться.
- На самом деле по пункту 3 статьи 12.5 КоАП установка светодиодных ламп в фары считается самовольным изменением конструкции автомобиля.
Получается, я, действительно, нарушил правила, за что предусматривается административная ответственность в виде штрафа на 500 рублей. Да, также существует оговорка о лишении прав, но это никто не делает.
Когда разрешено пользоваться диодными фарами?
Во-первых, когда автомобиль сразу выпущен с ними (разумеется, к моей Ниве этот пункт не имеет никакого отношения).
Во-вторых, если данная модель машины, а вместе с ней и фары, уже не выпускается, то есть, ремонт невозможен.
В-третьих, если завод производитель предусматривает такую возможность, то есть, ставит лампы на свои последние модели.
Неужели, я не имею право на обновление дизайна?
Нет, все-таки имею.
Вроде бы, светодиодные фары сегодня доступны каждому водителю, но не стоит торопиться с их установкой. Сначала следует подумать, как будете объясняться перед сотрудниками ГИБДД, которые точно не упустят шанс выписать лишний штраф. Все-таки объезжать их бессмысленно, все равно наступит тот момент, когда придется столкнуться с проблемой лицом к лицу.
Доступный, надежный ВАЗ-2121 демонстрировал превосходную управляемость на любом дорожном покрытии и уверенно справлялся с бездорожьем.
Этот внедорожник малого класса стал самой успешной экспортной моделью в истории Волжского автозавода. Увлекательные журналы расскажут об истории этого легендарного автомобиля, который и в наши дни сходит с конвейера АвтоВАЗа.
подпишитесь прямо сейчас
и получите Эксклюзивные подарки!
Кепка с изображением культового советского внедорожника подойдет любому любителю автомобилей. Благодаря качественному материалу и широкому козырьку она защитит от солнца, ветра и дождя.

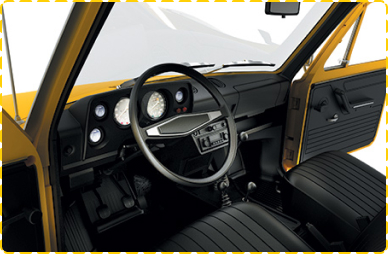

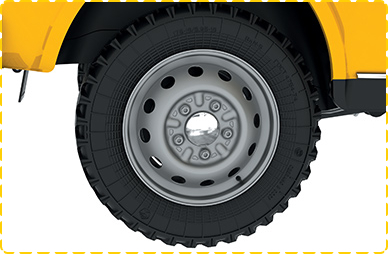

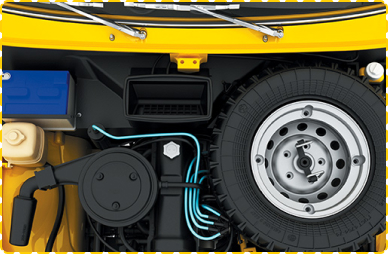

Высочайшая детализация модели
