Как подключить стартер с кнопки ваз 2106

Обновлено: 08.01.2025

Некоторое время назад сломался у меня замок зажигания. Зажигание включается, а стартер через раз. Отверткой замыкаешь, нормально срабатывает. Было принято решение кинуть на управляющий контакт через кнопку плюсовой провод от АКБ. Была куплена кнопка от грузовика на 10А без фиксации. И напрямую, без реле все было подключено. Договоримся сразу что контакт я кидал на втягивающее, что позволило использовать не особо толстый провод.
Схема функционировала около 2х лет, весьма успешно. Работает и сейчас. Основной минус — кнопка не блокируется ни в каком случае, т.е. можно крутить стартер независимо от того включено зажигание или нет, запущен ли двигатель или нет. Также, кнопка то без фиксации, пока держишь — стартер крутит, отпустил — перестает.
В принципе меня все устраивало, но, после того как мне подогнали очень приятную кнопочку, решил сделать все по феншую.

Итак, обозначим задачу: сделать следующий алгоритм запуска двигателя: 1. ключем включаю зажигание, 2. нажимаю кнопку (кратковременно и отпускаю), 3. Включается стартер и заводит двигатель, 4. После запуска двигателя стартер сам отключается а кнопка блокируется. 5. Выключается двигатель при выключении зажигания ключем.

Для решения данной конкретной задачи планирую использовать пару нормально-разомкнутых релюшек от Жигулей. Самых простых — четырехконтактных.

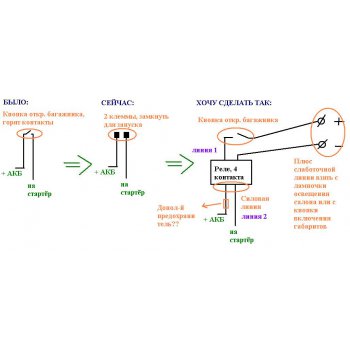

самая простая схема для подключения стартера через кнопку:

алгоритм ее работы: 1. включил зажигание ключем, 2. Нажал и держишь кнопку, стартер крутит, 3. Двигатель заводится, отпускаешь кнопку. Чтоб заглушить — выключаешь зажигание.

чтобы не держать кнопку а просто нажать и отпустить ее, а стартер при этом крутился, достаточно замкнуть между собой контакт от кнопки, куда приходит "+" при нажатии и контакт реле, который отвечает за "+", идущий на стартер. Контакты 85 и 30 на нашей схеме.

Алгоритм работы следующий: 1. Зажигание, 2. нажимаем и отпускаем кнопку, при этом плюс приходит на обмотку реле и замыкает ее, и, одновременно с этим идет на стартер. При этом выход с реле заведен на обмотку, тем самым не давая реле отключиться.
Дальнейшее продолжение бессмысленно, т.к. стартер крутится до тех пор, пока не выключится зажигание. Даже при запустившемся движке. при этом перегревается и сгорает)).
нам осталось добавить блокировку стартера при запуске двигателя.
Для этого нам нужно еще одно реле.

Это реле в обычном состоянии разомкнуто. Поэтому нам нужен управляющий контакт, на котором при заглушенном двигателе присутствует "+", а при запуске пропадает. Возьмем лампочку заряда батареи. Можно использовать реле нормально-замкнутое, которое будет отключать стартер при появлении "+" на генераторе, но при этом обмотка реле постоянно будет под напряжением, что не есть хорошо. У меня итак гена не самый мощный)).

Кстати, установив реле до кнопки старта двигателя, мы убиваем сразу двух зайцев: и отключаем стартер при запуске, и, заодно блокируем кнопку.

принцип работы: 1. Зажигание, загорается лампочка разряда АКБ, включает реле и подает "+" на кнопку (контакт 30), 2. нажимаем кнопку и отпускаем, "+" приходит на контакт 85 второго реле, сразу начинает крутиться стартер, реле подает "+" на выход (контакт 30, и заодно снова 85). стартер работает, кнопка отпущена. 3. Запускается двигатель. гаснет лампочка разряда АКБ, тем самым выключая реле 1, и блокируя стартер.

Т.к. реле 1 выключено, то на кнопку "+" не подается, что исключает включение стартера на работающем двигателе.

В теории как-то так. Попробуем на практике.
Комменты, дополнения приветствуются.

Прежде чем изучать схему подключения какого-либо автомобильного устройства через реле, нужно знать, что такое реле вообще и как оно работает. Об этом подробно написано здесь. После того, как вы поймете принцип работы этого несложного устройства, разобраться с его подключением будет гораздо легче.

Общий смысл подключения через реле – нагрузка на выключатель, который управляет устанавливаемым оборудованием. Все мощные потребители электричества в автомобиле (например, лампы фар, стартер, бензонасос, подогрев заднего стекла, электроусилитель руля) подключены через реле. Благодаря этому, данными устройствами можно управлять маленькими красивыми кнопочками вместо грубых и больших рубильников. Кроме этого, в отдельных случаях, реле позволяет экономить на проводах.

По такому же принципу реле устанавливается и на любые другие потребители электричества в автомобиле. Рассмотрим подключение противотуманок.

Используя данную схему можно подключить практически любое мощное устройство и управлять им небольшой красивой клавишей. В некоторых случаях реле может стать спасением от заводских недоработок. Так, например, в ВАЗ-2106 ток, идущий на втягивающее реле стартера через замок зажигания, достаточно быстро приводит к неисправности контактной группы замка. Избавляются от данной неприятности установкой промежуточного реле и изменением питания втягивающего реле. После доработки, через контактную группу замка начинает проходить слабый управляющий ток, а уже реле подключает мощное питание стартера.

Сегодня водители старых машин часто желают видеть на щитке приборов удобную кнопку, легко запускающую стартер. Хотят они такой модернизации не только в целях эстетических, но и чисто практических. Узнаем из статьи, как подцепить кнопку на стартер через реле.

Уязвимость контактов

В автомашинах, выпущенных более десяти лет назад, провода стартера всегда соединяются напрямую к контактам замка зажигания. Мотор запускается только после того, как водитель повернёт ключ зажигания в крайнее положение.

Такой вариант подключения стартера прост и эффективен. Но контакты – это всегда проблема. Тем более что при срабатывании стартерного устройства вырабатывается огромное количество напряжения, вызывающего искрение. Там где искра – контакты выгорают, на них скапливается окислы и т.д. В результате этого со временем возникают проблемы с запуском двигателя, автомобилисты ищут альтернативные способы включения стартера, в том числе и напрямую от АКБ.

Как известно, в автомашинах последних годов выпуска, в которых нет кнопки, предусмотрено дополнительное реле, управляющее стартером. Таким способом обеспечивается разгрузка контактов замка, на которые теперь оказывается не такая большая нагрузка.

Как подключить кнопку на стартер

Однако, тема этой статьи – подключение стартера через кнопку, соединённую с этим же самым реле. Как же это осуществить?

Подключение кнопки в автомобиле, где нет добавочного реле

В первую очередь следует найти контакты, отвечающие за включение стартера. Затем интегрировать их с кнопкой.

Алгоритм проведения модернизации в общем выглядит так:

Пластиковая обшивка под рулевым колесом разбирается;
Находится разъём, подведённый к контактам замка зажигания (как правило, на этом разъёме есть фиксирующие лапки);
Нажать на лапки, освободив разъём, и вытянуть его.

Как правило, на автомобилях старых годов выпуска после осмотра разъёма находят два кабеля с большим сечением. Тот, что красный отвечает за управление стартером.

Примечание. Проверить, действительно ли проводка отвечает за управление стартером, можно так. Повернуть ключ зажигания до упора, замкнуть оба провода со снятого разъёма. Если стартер включится, то это они и есть.

Ставится кнопка в удобном для водителя месте;
К ней подводятся найденные провода.

Подключение кнопки через реле

В данном случае найти провода, отвечающие за управление стартера, будет гораздо сложнее, ведь нужно вычислить те, которые связаны с добавочным реле.

Специалисты рекомендуют сначала прозвонить тестером все провода, идущие на корпус авто. Выявленные провода отмечаются как минусовые, так как они соединены с массой.

Затем нужно подключить тестер одним концом к каждому из плюсовых проводов, а другим – измерительный прибор подсоединить к массе. Сам прибор нужно поставить в рабочий цикл измерения тока. Задачи проверки: найти кабель, выдающий 12V при повернутом до упора ключе.

Как работает кнопка запуска двигателя

Принцип работы системы следующий: водитель отключает сигнализацию, занимает положение за рулем, нажимает педаль тормоза и кнопку Start-Stop. Кнопка подключена к стартеру, который, в свою очередь, запускает двигатель. Для остановки двигателя надо также нажать педаль тормоза и кнопку.

Преимущества:

Недостатки:

для запуска двигателя необходимо нажимать педаль тормоза, к этому надо привыкнуть, у начинающих водителей могут быть определенные трудности;
необходимость доработки при использовании сигнализации с автозапуском;
необходимость демонтажа штатного блокиратора рулевого колеса или постоянного нахождения ключа в замке зажигания;
установка защитной сигнализации на автомобиль с кнопкой запуска двигателя требует дополнительных манипуляций и отличается более высокой стоимостью.

Методы установки и подключения кнопки

С ключом зажигания или без него. При выборе этого варианта ключ используется для включения зажигания. А вот запуск мотора осуществляется уже с помощью кнопки. Второй метод предполагает полный демонтаж замка зажигания. Включение зажигания и запуск силового агрегата осуществляется без использования ключа.
Включение зажигания. Возможен вариант, в котором нажатие кнопки включает зажигание или же вариант с включением зажигания одновременно с активацией стартера.
Однократное или продолжительное нажатие. При использовании первого способа однократное нажатие приведет к вращению стартера до запуска двигателя. А второй метод предполагает вращение стартера до тех пор, пока вы не отпустите кнопку.

Примечательно, что все эти варианты можно комбинировать друг с другом, поскольку предпочтения у каждого свои. В большинстве случаев установка устройства не требует особых навыков. Всё интуитивно понятно, необходимо лишь разобраться в представленной производителем схеме подключения и придерживаться инструкции.

Сборка и установка системы запуска двигателя с кнопки

Первый этап – подготовка места для монтажа кнопки Start-Stop Engine. Некоторые автолюбители предпочитают установку механизма вместо штатного замка зажигания, другие монтируют деталь на передней панели или с другой стороны рулевой колонки. Если вы намерены оставить замок зажигания на штатном месте, советуем замаскировать его подходящей крышечкой. Не забывайте о том, что кнопка обычно имеет светодиодную подсветку, поэтому лучше монтировать её так, чтобы она не слепила вас в тёмное время суток.

Первое нажатие педали тормоза и нажатие кнопки приводит к запуску двигателя.
Второе нажатие приводит к выключению двигателя.

Необходимые инструменты и расходные материалы:

Такой вариант установки предусматривает следующие точки подключения:

Этот способ подключения отключает стартер после запуска двигателя.

Мы рассмотрели вариант применения кнопки на автомобиле ВАЗ, но на других транспортных средствах схема практически идентичная. Необходимо понимать, что цвета проводов могут отличаться.

Схемы подключения кнопки (на русском и английском)

Опубликованные схемы имеют минимальные отличия, но принцип один и тот же.

Последовательность установки и подключения:

Проверка работы системы:

изначально кнопка находится в неактивном состоянии;
для разблокирования необходимо поднести брелок из комплекта к считывателю (должен прозвучать двойной сигнал);
если на протяжении 15 секунд нажатий кнопки не будет, произойдёт автоматическая блокировка (прозвучит одиночный сигнал);
после разблокирования первое нажатие включает ACC (в нашей ситуации не используется), второе нажатие включает зажигание, третье – выключает систему (если предварительно не нажать педаль тормоза);
при нажатой педали тормоза третье нажатие кнопки запустит двигатель;
возможен быстрый запуск двигателя – необходимо нажать педаль тормоза и просто подержать кнопку в течение 1-3 секунд до запуска силового агрегата;
для остановки двигателя необходимо нажать педаль тормоза и нажать кнопку.

Вопрос безопасности автомобиля

Нередко водителям нравится эта система, но они не торопятся устанавливать её, переживая по поводу защиты автомобиля от угона. На самом деле в этом плане всё продумано – вы не сможете запустить двигатель без брелка.

Кнопка Start-Stop Engine – достаточно интересная функция, которую наиболее часто внедряют в своих автомобилях любители тюнинга.

Уязвимость контактов

Как подключить кнопку на стартер

Подключение кнопки в автомобиле, где нет добавочного реле

В первую очередь следует найти контакты, отвечающие за включение стартера. Затем интегрировать их с кнопкой.

Алгоритм проведения модернизации в общем выглядит так:

Пластиковая обшивка под рулевым колесом разбирается;
Находится разъём, подведённый к контактам замка зажигания (как правило, на этом разъёме есть фиксирующие лапки);
Нажать на лапки, освободив разъём, и вытянуть его.

Примечание. Проверить, действительно ли проводка отвечает за управление стартером, можно так. Повернуть ключ зажигания до упора, замкнуть оба провода со снятого разъёма. Если стартер включится, то это они и есть.

Ставится кнопка в удобном для водителя месте;
К ней подводятся найденные провода.

Подключение кнопки через реле

Установка кнопки старт/стоп двигателя (готовый комплект)

Наиболее популярным среди автолюбителей считается схема, когда запуск двигателя кнопкой происходит при нажатой педали тормоза. Все нажатия короткие, то есть удерживать для работы стартера не нужно. Именно такой алгоритм работы мы и получаем:

Одно нажатие — режим ACC;
второе нажатие — зажигание включено;
третье нажатие — зажигание выключено;
Чтобы завести двигатель нужно нажать педаль тормоза и нажать кратковременно кнопку старт/стоп (если плохо заводится, можно зажать и держать кнопку, тогда стартер будет работать).

Универсальная схема подключения кнопки старт/стоп из комплекта:

Теперь в кармане можно носить только брелок от сигнализации.

Схема установки кнопки старт/стоп (минимальные затраты)

Без педали тормоза	С нажатой педалью тормоза
Первое нажатие кнопки	Включение зажигания	Запуск двигателя
Второе нажатие кнопки	Выключение зажигания	Остановка двигателя
Нажатие кнопки при запущенном ДВС	Остановка двигателя

Потребуется:

Кнопка старт/стоп без фиксации (продается отдельно на китайском рынке за 5$);
4-х контактное реле с нормально открытым контактом (3 шт);
5-ти контактное реле с нормально закрытым контактом (1 шт);
Реле задних противотуманных фар (ЗПТФ), каталожный номер 2114-3747 (23.3777);
Провода и клеммы.

Описание подключений к реле ЗПТФ (цвета проводов указаны для ВАЗ 21214 (Нива)):

Рабочий контакт реле (+) — подключаем +12В от АКБ (коричневый цвет в колодке замка зажигания).
Разрешающий сигнал (+) — тоже +12В от АКБ, т.к. стоит перемычка между 1 и 2 контактами.
Общий (-) — масса.
Рабочий контакт реле (нагрузка) — подключен +12В при включении зажигания (голубой провод в колодке замка зажигания).
Управляющий сигнал (-) — подключаем кнопку старт/стоп.
Разрешающий сигнал (+) — пусто.

Общая схема подключения кнопки старт/стоп:

Всего в машине будет три точки подключения:

Колодка замка зажигания (контакт 15 — +12В после зажигания, контакт 30 — +12В от АКБ);
К концевику педали тормоза;
К проводу управления (блокировка) стартером, чтобы стартер не работал после запуска двигателя. Найти подходящий контакт можно в моторном отсеке (для Нивы — это черно-красный провод), либо подключится к лампе давления масла или лампе аккумулятора.

В случае использования сигнализации, в схему можно добавить еще одно 5-ти контактное реле, которое будет блокировать кнопку при постановке машины на охрану:
