Как отрегулировать гбо 3 поколения на инжекторном моторе газель

Обновлено: 05.06.2026

Сегодня мы поговорим про ГБО 4 поколения, особенности конструкции, принцип работы, преимущества перед ранними поколениями ГБО, порядок установки на карбюраторные и инжекторные автомобили, что лучше использовать пропан или бутан. Итак, поехали.

Переоборудование автомобиля под использование газа в качестве основного топлива становится все более актуальным в условия вечно растущих цен на бензин.

Это оборудование позволяет функционировать на более дешевом топливе, без большого вмешательства в конструкцию авто.

С улучшением конструкции автомобиля, а также с ужесточением норм по токсичности, введенных в Европе, которые обозначаются как Евро, модернизировалось и газобаллонное оборудование.

Если ГБО 1 поколения была по конструкции очень простой, без использования электроники, то газовое оборудование 4 поколения – это уже сложное электронно-механическое устройство, хотя суть их работы одна – подача газа в цилиндры двигателя в определенных условиях.

Но у первого поколения газ поступал за счет разрежения, создаваемого в цилиндрах двигателя, и речи о точной дозировке топлива при разных режимах функционирования силовой установки там не шла.

ГБО 4 поколения, конструкция

Попытка сделать точную дозировку газа была предпринята только при создании ГБО 3 поколения.

Но подход к решению точной подачи газа был не совсем удачным, поскольку оборудование данного поколения устанавливалось параллельно штатной топливной системе, и это привело к слабой реализации контроля подачи газа.

Электронный блок, которым оснащался смеситель-дозатор опаздывал со считыванием сигналов с лямбда-контроля, в итоге реакция режим работы силовой установки тоже запаздывал.

Данная недоработка была устранена с появлением ГБО 4 поколения. Конструкция этого оборудования уже не является параллельной для штатной системы, а непосредственно подключается к ней.

С появлением ГБО 4 поколения от шагового дозатора-распределителя, который устанавливался на ГБО раннего поколения, отказались.

Дозировка подачи газа у оборудования 4 поколения уже производится электромагнитными форсунками, что обеспечивает высокую точность подачи количества газа в цилиндры.

Конструкция оборудования 4 поколения такова.

Имеется часть оборудования, стандартного для всех поколений ГБО: баллон с мультиклапаном, магистрали высокого давления, газовый клапан, редуктор и трубопроводы низкого давления.

Помимо этого, в конструкцию включена рампа с установленными в ней электромагнитными форсунками и электронный блок управления, который и осуществляет управление ими.

Также для точности определения некоторых параметров, влияющих на подачу газа, оборудование оснащается датчиками температуры и давления газа.

Принцип работы

Работает газовая установка 4 поколения по такому принципу.

Электронный блок управления подключается к проводке между блоком управления штатной топливной системы и бензиновыми форсунками.

Сигнал, идущий от блока к форсункам, считывается блоком управления газовой системой и на основе данного сигнала производится расчет количества газа, требуемого для подачи в цилиндр в данный момент.

После этого сигнал передается на газовую рампу. Газ в ней находится постоянно под определенным давлением, которое он получил от газового редуктора.

Поступивший на рампу сигнал производит открытие клапана электромагнитной форсункой, и газ поступает во впускной коллектор.

Этот сигнал также и произведет закрытие клапана форсунки, чем обеспечивается высокая точность подачи топлива.

В итоге получается, что управление топливной системой производится штатным электронным блоком управления на основе датчиков лямбда-контроля.

Блок управления газовым оборудованием лишь преобразует сигнал штатного блока под требования, которые нужны для нормальной работы силовой установки на газу.

В этом и заключается особенность работы ГБО 4 поколения.

Что лучше использовать метан или пропан?

Газовая установка 4 поколения в качестве топлива может потреблять как метан, так и пропан-бутан. Из-за используемого вида газа ГБО 4 поколения по конструкции между собой отличаются.

Поскольку метан в баллонах содержится под высоким давлением, то и баллоны должны соответствующие.

На выходе с баллона в конструкцию включен фильтр, для улавливания механических примесей в газе.

Газовые магистрали должны выдерживать высокое давление. Газовый редуктор у авто работающего на этом газе имеет две секции, проходя через которые, давление газа снижается до нужного. В остальном конструкция не меняется.

Недостатком использования этого вида газа является большой вес баллонов, что не всегда приемлемо на легковых авто.

К тому же метановых заправочных станций значительно меньше. Но этот газ – дешевле, поэтому его применение более актуально на коммерческом транспорте.

На установках, рассчитанных на использование пропан-бутана, поскольку этот газ находится в сжиженном состоянии, баллон по габаритам и весу значительно меньше.

Редуктор под этот газ имеет только одну секцию. Очистка газа от примесей производится фильтром, включенным в конструкцию после редуктора.

Установка оборудования на инжекторные и карбюраторные авто

Подключение всех элементов ГБО 4 поколения, кроме проводки, сравнительно не сложное. На заданное место устанавливается баллон, от него прокладываются магистрали к газовому клапану.

От газового клапана идут трубопроводы к редуктору. А из редуктора выходит трубопровод, идущий к газовой рампе. От газовой рампы идут трубки к впускному коллектору.

Затем производится подключение электронного блока управления к проводке штатной системы питания.

Установить ГБО 4 поколения на карбюраторные авто можно, но технологически это сделать сложно.

И если установить все элементы, начиная от баллона и заканчивая газовой рампой можно, то проблема возникает в управлении этим оборудованием.

Поскольку штатного блока управления топливной системой у карбюраторного двигателя нет, то и сигнал для управления газовыми форсунками брать неоткуда.

Некоторые умельцы, чтобы оборудование этого поколения на авто с карбюратором работало, начинают с установки датчиков, которые нужны для снятия требуемых показателей – температуры газа и охлаждающей жидкости, давления, лямбда-зонд.

Затем делают самодельные блоки управления, от которого и используется сигнал для блока управления ГБО.

По сути, они создают на карбюраторном двигателе имитацию работы инжекторной системы питания. Но это все очень сложно в реализации.

Поэтому установка данного оборудования на карбюраторное авто для любителя самому является практически неразрешимой задачей, поскольку придется решать множество проблем, которые возникают в процессе подключения оборудования.

Установить ГБО 4 поколения на инжекторный автомобиль самому можно. Нужно лишь правильно разместить все оборудование и выполнить врезку во впускной коллектор, произвести проверку герметичности системы.

Сложнее подключиться к штатной системе питания. Важно не перепутать провода.

Подводим итог

Сейчас ГБО 4 поколения является самым распространенным. При его установке не нарушаются параметры работы бензиновой системы питания.

Высокая точность дозировки обеспечивает более экономичный расход. В случае какого-то нарушения работы оборудования автомобиль автоматически переходит на использование бензина.

Конструкция этого ГБО четвертного поколения является универсальной, что позволяет ее использовать на двигателях с разным количеством цилиндров, нужно лишь подобрать редуктор по производительности и установить рампу с требуемым количеством электромагнитных форсунок.

При этом установка этого оборудования не нарушает заданную норму токсичности. Продолжение, установка ГБО 4 поколения своими руками.

После того как газовое оборудование установлено на автомобиль, необходимо правильно откорректировать его работу. Также в ходе эксплуатации транспорта на газу или после ремонта, может потребоваться диагностика, а затем калибровка/регулировка ГБО.

В данной статье мы расскажем, как выполняется настройка ГБО 4 поколения своими руками.

Что нужно для настройки

От качественной регулировки газовой системы зависит расход топлива, а главное – ресурс двигателя, чтобы ее отрегулировать самому, потребуется:

• ноутбук, планшет или смартфон;
• программное обеспечение;
• диагностический кабель (будем использовать его) или блютуз сканер (OBD2);
• достаточное количество топлива в баках бензин/газ (10-15 л.).

Программы для диагностики ГБО 4 поколения можно скачать бесплатно на сайтах производителей оборудования или ресурсах их официальных представителей. Программа может немного отличаться интерфейсом, но по сути они все похожи. А вот шнур придётся купить или изготовить самостоятельно. О том, как своими руками сделать кабель мы писали тут, а блютуз адаптер здесь.

Процесс регулировки

При правильной настройке, важно чтобы автомобиль находился в полностью исправном состоянии. Системы, зажигания (свечи, катушки, провода) и топливная, должны работать безотказно.

Двигатель нужно прогреть до рабочей температуры (80-95˚C). Выключить все потребители (освещение, кондиционер, магнитолу), а также оставить гидроусилитель в покое. Затем подсоединить соответствующие разъёмы диагностического кабеля к колодке электронного блока управления ГБО и к компьютеру. Как правило, фишка/коннектор находится под капотом рядом с газовым ЭБУ.

Автонастройка

Если линия находится выше этого порога, значит неправильно подобраны дюзы форсунок, их пропускная способность занижена. В таком случае надо рассверливать жиклёры, либо подбирать другие. Ну а если кривая ниже данного диапазона, это указывает на то, что отверстия дюз слишком большие. Тут следует выбирать другие жиклеры/форсунки или запаивать имеющиеся и регулировать (сверлить) их под нужный размер.

В некоторых случаях, для стабилизации положения линии графика, выполняется регулировка давления редуктора ГБО 4 поколения, её можно сделать своими руками при помощи ключа шестигранника глядя непосредственно на диаграмму. Например, в случае с редуктором Tomasetto (Томасетто) Аляска AT09, поворачивая винт против часовой стрелки, находящийся в середине передней крышки корпуса, давление будет увеличиваться. Аналогичным способом производится настройка уменьшения давления. При этом норма для данного испарителя 0,9-1,8 bar.

Создание бензиновой и газовой карт. Ручная корректировка.

С подключенным ноутбуком (так удобнее наблюдать построение карты), нужно сделать заезд примерно 3-7 км., сначала на бензине потом на газу. При этом должны соблюдаться несколько условий:

• равномерность движения (без резких ускорений);
• повышенная передача.

В ходе движения, на графике должны появляться синие точки и непрерывная прямая. Затем переходим на газ и стараемся двигаться в том же режиме, по тому же пути. После чего появиться непрерывная зелёная кривая с точками.

В ином случае необходимо максимально совместить линии друг с другом. Для этого при помощи кнопок мыши ноутбука и клавиш клавиатуры (↑↓←→), можно ставить дополнительные точки (если требуются) на оранжевой линии коэффициента пересчёта, а также управлять ими, тем самым совмещая топливные карты. Теперь регулировка газобаллонного оборудования завершена. Сохраняем карты в память компьютера, они могут понадобиться при дальнейшей калибровке (уже не нужно будет катать) и выходим из программы.

Заключение

Как видим самостоятельная настройка и диагностика ГБО 4 поколения не так уж и сложна. Имея необходимое оборудование, отрегулировать газовую систему можно не прибегая к услугам СТО, сэкономив свои средства.

Настройка газового оборудования четвёртого поколения (видео инструкция):

По причине появления более сложных моторов на автомобилях, с точными топливными системами, а также ввиду несовершенства первых вариаций газобаллонного оборудования, возникла необходимость в разработке ГБО 3 поколения.

Устройство и принцип работы системы

Газовое оборудование 3 поколения включает такие же базовые комплектующие, что и его предшественники:

• заправочный клапан; с мультиклапаном;
• заправочную и расходную магистрали; (с датчиком температуры);
• кнопка переключения с одного топлива на другое;
• электромагнитный газовый клапан с встроенным фильтром грубой очистки.

Основным отличием является наличие:

• распределителя газовой смеси (дозатор) с шаговым мотором и электроклапаном;
• микропроцессора или электронного блок управления (ЭБУ);
• механических форсунок (клапанов нулевого давления);

• реле для управления штатными бензиновыми инжекторами и дозатором;
• диагностический разъём для считывания ошибок.

Принципиальная схема подключения ГБО 3 поколения на инжектор

Независимо от положения клавиши оборудования, пуск и прогрев ДВС производится на бензине. По достижении температуры охлаждающей жидкости мотора значений 20-30°C, система автоматически переходит на газ, при условии, если кнопка ГБО находится в соответствующей позиции.

Под управлением ЭБУ оборудования, отключаются бензиновые форсунки, и газовый клапан пропускает смесь, в сжиженном виде фильтруя ее, к редуктору испарителю. Топливо, проходя через 1 и 2 ступень редуктора, переходит в газообразное состояние с понижением давления, которое на выходе составляет 0,9-0,95 атмосфер.

Далее газ поступает на распределитель с шаговым моторчиком, который дозирует топливную смесь в определённом объёме к каждому цилиндру двигателя через клапаны-инжекторы (форсунки). Контроль, а также регулировка подачи происходит с помощью электронного микропроцессора ГБО, который принимает сигналы от:

1. датчика положения дроссельной заслонки; (давление во впускном тракте);
2. датчика оборотов ДВС;
3. лямбда-зонда;
4. датчик температуры охлаждающей жидкости в испарителе.

В результате более точно распределяется количество газа, необходимое для оптимальной работы мотора в определенных условиях (разных режимах).

Преимущества и недостатки оборудования

К достоинствам можно отнести:

• сравнительно не сложный монтаж и регулировка оборудования;
• снижение расхода газового топлива;
• отсутствие хлопков во впускном коллекторе;
• понижение токсичности выхлопа;
• минимизация потери мощности двигателя авто;
• надёжность системы (при должном обслуживании и качестве газа).

• замедленная реакция распределителя топлива на изменения режимов работы мотора (низкая скорость корректировки топливной смеси);
• дороговизна и отсутствие основных компонентов (редуктор стоит около 10 тыс. рублей, цена на шаговый моторчик 6 тыс. руб.);
• применение на автомобилях не выше нормы Евро-2;
• низкая ремонтопригодность.

Появление норм Евро-3 привело к сокращению использования ГБО третьего поколения. Система является переходной между 2 и более усовершенствованным 4 поколением.

Разница ГБО 3 и 4 поколения существенна. В четвёртом поколении газовая смесь находится в редукторе с постоянным давлением и впрыскивается при помощи электронных форсунок. Отсутствие распределителя, механических инжекторов, а также тонкая настройка блока управления, делает работу такого оборудования эффективнее.

Монтаж газобаллонного оборудования 3 поколения

Установка ГБО 3 поколения на инжектор осуществляется аналогично схеме других систем. Последовательность следующая:

1. ставиться газовый баллон с мультиклапаном в выбранное место;
2. заправочное устройство;
3. магистрали;
4. редуктор;
5. газовый клапан;
6. распределитель-дозатор;
7. кнопка ГБО;
8. ЭБУ;
9. делается врезка форсунок;
10. прокладывается и соединяется с датчиками жгут проводов.

Поставить ГБО 3 поколения на карбюраторный двигатель также возможно, но для его корректной работы потребуется установка лямбда регулирование топливной смеси, датчик разряжения, положения дросселя, частоты вращения коленчатого вала, а также бензинового клапана.

Такое решение будет не совсем целесообразно. На машины с карбюраторными двигателями всё же рекомендуется монтаж простого и дешёвого газового оборудования первого или второго типа.

Настройка топливной системы

Правильная регулировка ГБО 3 поколения осуществляется настройкой давления газа в редукторе-испарителе, её можно сделать своими руками, при наличии определённых навыков и оборудования. Калибровка ЭБУ не требуется (контроллер не использует штатных топливных карт).

После проверки работоспособности штатной бензиновой системы и устранения утечек газа, для регулировки давления в ступенях редуктора, потребуется специальный дифференциальный манометр.

Схема подключения манометра

1-ая ступень:

Подключив манометр к отверстию на редукторе (вынуть заглушку) и шлангу от впускного коллектора, завести ДВС. После прогрева мотора на холостых оборотах, отрегулировать давление с помощью винта на задней крышке испарителя (1,4 атм.). Отсоединить прибор, вставить заглушку, проверить утечку.

2-ая ступень:

Соединить манометр с коллектором (как в первом варианте), а второй его шланг с распределителем (сняв крышку на дне). Затем провести регулировку винтом на передней крышке редуктора (0,95 атм). Отключить прибор и проверить работоспособность системы.

Заключение

Такие недостатки в работе предыдущих установок, как хлопки во впускном тракте и невозможность автоматической регулировки качества/количества подаваемой газовой смеси в камеры сгорания инжекторного ДВС, на разных режимах его работы, побудило производителей автомобильного газового оборудования на создание новой системы.

Например, европейская компания KOLTEC-NECAM 90-х годах широко применяла свою разработку под названием EGI (Electronic Gas Injection), что в переводе означает электронный газовый впрыск. Машины с такими установками редко, но встречаются, по сей день.

Сегодня мы поговорим про ГБО 3 поколения, устройство, принцип работы, особенности установки на карбюраторные и инжекторные автомобили.

В условиях периодически повышающейся стоимости на топливо для автомобилей, многие автовладельцы стараются хоть немного минимизировать затраты.

Некоторые используют якобы экономящие топливо присадки, другие придумывают еще что-то.

Самым же распространенным способом снизить траты на содержание авто, а 70% этих трат приходится на топливо, путем перевода машины на потребление газа.

Ищем альтернативу бензину

Газ значительно дешевле бензина и достаточно установить на авто специальное газобаллонное оборудование и затраты на заправку снизятся.

Попытки использовать газ в качестве топлива для авто делались практически с момента появления автомобиля.

Но значительно позже появился комплект оснащения, при помощи которого можно было переоборудовать любое авто под газ.

На легковых авто используется оборудование, работающее на сжиженном газе (пропан-бутан). Сжатый газ применять на таких авто не целесообразно из-за большого веса баллонов.

Выпускается несколько поколений этого оборудования, в соответствии с конструктивными особенностями авто и нормами токсичности Евро:

1. ГБО 1 поколение. Токсичность ниже Евро, использовалось на карбюраторных авто, так и на авто с моноинжектором;
2. ГБО 2 поколения. Токсичность до Евро-2, устанавливается также на карбюраторные и инжекторные авто;
3. ГБО 3 поколения. Токсичность до Евро-3, используется на инжекторных авто; . Токсичность – Евро-4, применяется на инжекторных авто; . Обеспечивает точнейший контроль жидкостного впрыска газа. Принцип работы на 100% аналогичен работе бензиновой системы; . Отличается от 5-го наличием блока замещения топлива — FSU, к которому одновременно подходит газ и бензин. Принцип работы всех систем будет рассмотрены в следующих статьях.

ГБО 3 поколения, принцип работы

Если первых два поколения считаются морально устаревшими, хотя ГБО 2 поколения используется довольно активно из-за своей надежности и простоты конструкции, последние два поколения считаются более современными.

Хотя отличие ГБО 3 поколения не такое уж и разительное от ГБО 2 поколения, разница только в некоторых элементах.

Появление более совершенного 4 поколения, а также ужесточение норм Евро-3 привело к тому, что использование 3 поколения значительно сократилось. Сейчас владельцы предпочитают использовать либо второе, либо 4 поколение.

Как уже сказано, разница между вторым и третьим поколением незначительна. Сводится она к подаче топлива.

У второго дозировка производится за счет разрежения, а у третьего – дозировка производится электронным путем.

Если во втором поколении подача газа выполняется путем подсоединения элементов газового оборудования в штатную систему питания, то у третьего поколения газ уже идет непосредственно во впускной коллектор.

Конструкция 3 поколения ГБО подразумевает наличие распределителя с шаговым дозирующим устройством, и механических форсунок, которые подают газ во впускной коллектор при создании в них избыточного давления.

Управление дозирующим устройством производится электронным блоком управления, который подает сигналы на распределитель на основе показаний лямбда-зонда и положения дроссельной заслонки, так называемого лямбда-контроля.

По сути, на автомобиль устанавливается параллельно штатной бензиновой системе газовая система питания.

Чтобы у бортового компьютера авто не возникло аварийного режима работы, в конструкцию ГБО вместо бензинового клапана, перекрывающего поступление бензина, включены эмуляторы бензиновых форсунок, которые подают сигналы на бортовой компьютер о якобы штатном режиме работы форсунок.

Принцип работы ГБО 3 поколения сводится к подаче газа в распределитель, который на основе сигналов с блока управления, дозирует количество газа и подает их на газовые форсунки, установленные на впускном коллекторе.

Существенным недостатком ГБО этого поколения очень медленная реакция электронного блока и смесителя на изменение режима работы силовой установки.

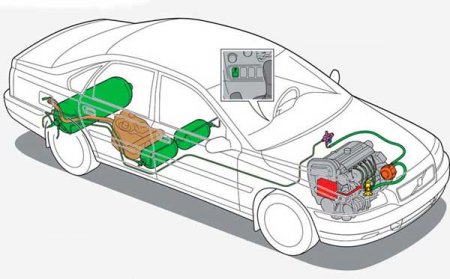

Конструкция ГБО 3 поколения

Большинство элементов ГБО 3 поколения идентичны более ранним поколениям оборудования. Газ размещается в баллоне с установленным на нем мультиклапаном. Для заправки баллона используется выносное заправочное устройство.

От мультиклапана выходят трубопроводы высокого давления, идущие в подкапотное пространство к газовому клапану.

От него идут трубопроводы к редуктору-смесителю. В салоне устанавливается блок управления газовым клапаном.

От редуктора отходят трубопроводы к распределителю с шаговым устройством, установленный возле впускного коллектора. А от распределителя уже отходят трубопроводы к форсункам.

В конструкцию также включен эмулятор форсунок, перекрывающий поступление в них бензина, при этом создающий сигнал на штатный блок управления топливной системой об их соответствующей работе.

Установка оборудования на инжекторные авто

Большая часть элементов ГБО 3 поколения на инжекторные авто устанавливается также, как и оборудование раннего поколения.

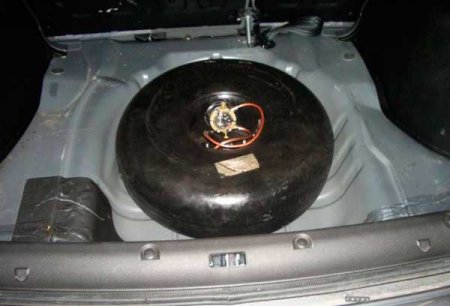

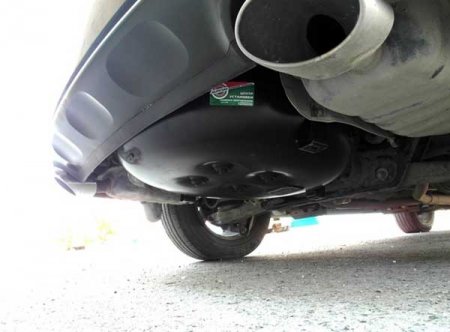

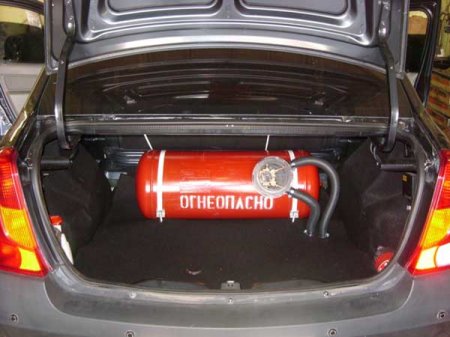

Баллон, в зависимости от особенностей автомобиля, устанавливается либо в багажник, либо на место запаски и закрепляется.

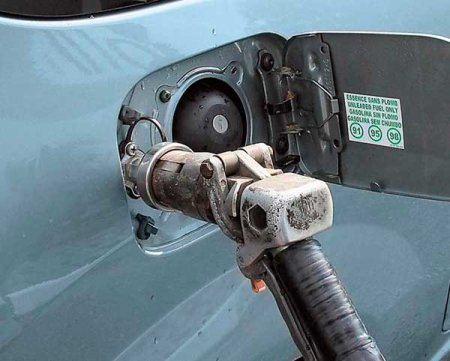

Под бампер или на заднее крыло устанавливается заправочное устройство.

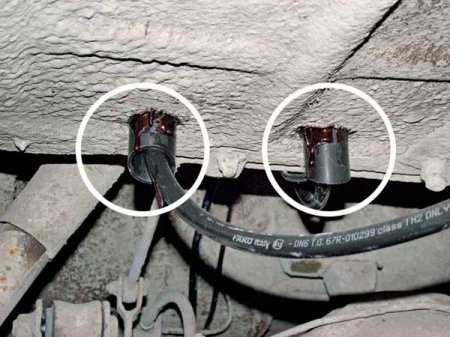

Топливопроводы прокладывают в месте установки бензопровода. Под капотом, обычно с левой стороны возле крыла закрепляется газовый клапан.

Блок управления заводится в салон.

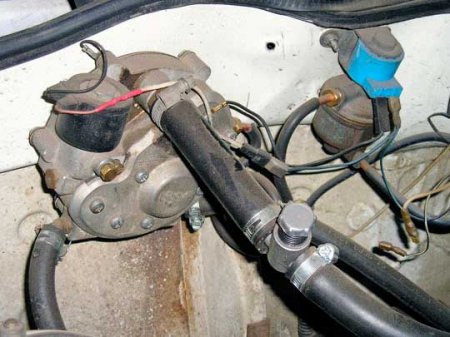

Недалеко от двигателя с левой стороны устанавливается редуктор–смеситель. Устанавливается он там, чтобы обеспечить подключение его к системе охлаждения.

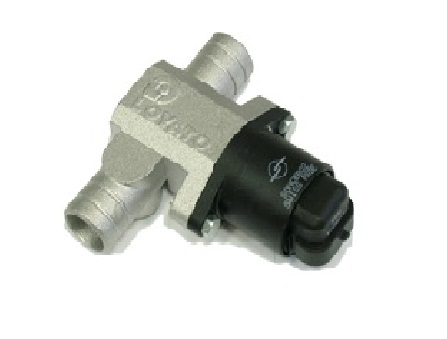

Недалеко от впускного коллектора устанавливается распределитель. Чтобы установить газовые форсунки в коллекторе делаются отверстия. На форсунки инжекторной системы подключается эмулятор.

К блоку управления подключаются проводка, идущая от лямбда-зонда и датчика положения дросселя.

Затем производится проверка всех соединений на отсутствие травления газа и ГБО.

Установка оборудования на карбюраторное авто

Теоретически ГБО 3 поколения можно подключить и на карбюраторное авто, поскольку данное оборудование оснащается своим блоком управления.

При установке на такое авто не потребуется эмулятор форсунок, зато понадобиться бензиновый клапан, перекрывающий поступление бензина.

Но без лямбда-зонда и датчика дроссельной заслонки оборудование работать не сможет, поэтому придется решать эту проблему, что не так просто.

Можно конечно заменить распределитель с электронным блоком управления на обычный вакуумный редуктор-регулятор, но тогда оборудование будет относиться к 1 поколению.

Подводим итоги

ГБО 3 поколения по конструкции почти не отличается от 2 — го, поэтому установить его на авто самому можно.

Крепление многих элементов и подключение их довольно простое. Но перед установкой смесителя с шаговым устройством придется с автомобиля снимать коллектор, чтобы проделать отверстия под газовые форсунки.

Важно также правильно подключиться к лямбда-зонду и датчику дросселя, чтобы они и дальше передавали данные на штатный электронный блок управления, иначе будет возникать ошибка в его работе, и он не даст запустить силовую установку.

Также правильно подключение даст возможность в любой момент переходить с бензина на газ и обратно. То же касается и эмулятора бензиновых форсунок.

Медлительность реакции работы смесителя ГБО 3 поколения, а также слабые показатели по Евро привело к очень малому использованию этого оборудования.

Можно сказать, что оборудование 3 поколения является переходным между 2 и 4, при этом не очень удачным.

Встречается оно крайне редко, и в большинстве в виде штатного газового оборудования на некоторых иномарках.

Читайте также:


• Сколько нужно виброизоляции на ваз 2107

• Чем почистить сидения в киа рио

• Как открыть мерседес без ключа

• Какая компрессия на должна быть на ваз 2109

• Как разобрать трамблер c16nz
