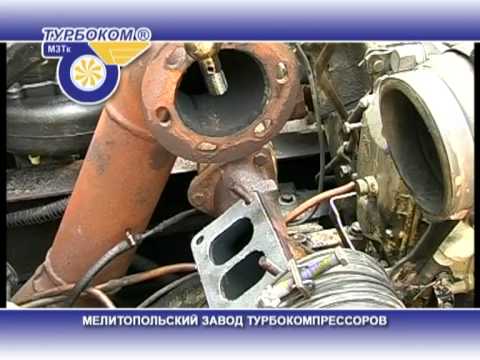

Cмотрите ВИДЕО про установка турбины ямз на камаз 740.
Оценка автовладельца по имени Тарасий :Надёжна, проходима, проста в обслуживании, удобна внутри. печка класс! зеркала достаточны для обзора. динамична в городе.
Оригинальное название: Installation of turbine YMZ in KAMAZ 740
Дата выхода: 21. 09. 2019 года
Качество: HD DVD
Смех в теме: – Куда поедем отдыхать?- Ну судя по деньгам… мы ни хера не устали!
Мы знаем ответ на ваш запрос установка турбины ямз 236 на камаз – предлагаем зайти к нам. Здесь вы найдете видео по ремонту авто, отзывы и фотографии. Как своими руками отремонтировать автомобиль в домашних условиях. Поможем себе в ремонте и отремонтироваем авто сами. Мы знаем как восстановить автомобиль с минимальными вложениями. Видео инструкцию прилогаю.
Категория: Сделать авто самому
Смех в теме: Если развалилась семья, то нельзя винить только мужа. Виноваты оба… и муж и свекровь.
Опубликовал Админ: по просьбе Потапа
Отзывы владельца авто: Теща, приехавшая из деревни, обращается к зятю: — Что это у вас в кастрюльке было? Насилу отмыла!— B кастрюльке? Тефлоновое покрытие, мама.
Развиваемая мощность — одна из основных характеристик двигателя, определяющая его пригодность для решения тех или иных задач. Двигатель внутреннего сгорания был создан больше века назад, и все эти годы конструкторы бьются над решением непростой задачи — увеличением мощности. На этом пути были созданы самые разные средства, но одним из самых простых и доступных из них был и остается турбокомпрессор.
Назначение турбокомпрессоров
В первую очередь — полнее. Это значит, что единица объема топлива отдает больше энергии, позволяя двигателю развить большую мощность. На практике использование турбокомпрессоров на различных двигателях КамАЗ дает прирост мощности от 20% до 40%. А вся соль наддува в том, что увеличение мощности происходит без внесения изменений в конструкцию двигателя.
Из-за более полного сгорания топлива значительно снижается токсичность выхлопных газов, уменьшается их дымность (в том числе из-за сокращения количества твердых продуктов сгорания — сажи) и в целом повышается экологическая безопасность двигателя.
Установка турбокомпрессора на двигатель повышает расход топлива, однако в целом расход топлива для получения единицы мощности в этом двигателе меньше, чем в обычном. Да, если считать в абсолютных числах, то двигатель с наддувом потребляет больше топлива, но он и мощнее — обычный дизель такой же мощности менее экономичен. Так что лучше и экономичнее использовать турбокомпрессор, чем получать ту же мощность от обычного двигателя.
Устройство, работа и характеристики турбокомпрессора
Турбокомпрессоры для КамАЗов устроены на удивление просто. В сущности, в турбокомпрессоре объединено два самостоятельных устройства — газовая турбина и центробежный компрессор.
Центробежный компрессор имеет такое же устройство — в корпусе-улитке находится компрессорное колесо с лопатками особой формы. Воздух поступает в компрессор через центральное отверстие и через диффузор выходит во впускной коллектор двигателя.
Колеса турбины и компрессора связаны валом через центральный корпус, и именно посредством вала крутящий момент от турбинного колеса передается компрессорному. Тем самым, энергия для работы турбокомпрессора извлекается из энергии отработанных газов.
Принцип работы турбокомпрессора очень прост. Отработанные газы поступают в турбину, где они, ударяясь о лопасти турбинного колеса, передают ему свою кинетическую энергию — во время работы колесо раскручивается до 75 000 оборотов в минуту! Турбинное колесо через вал передает крутящий момент компрессорному — оно, забирая атмосферный воздух, с силой отбрасывает его к стенкам корпуса, разгоняя до высоких скоростей. Этот воздух поступает в сужающийся диффузор, где сжимается и под большим давлением подается во впускной коллектор, а через него — в камеры сгорания.
Так как турбина постоянно работает под высокими тепловыми и механическими нагрузками, ее корпус изготавливается из особо прочных сплавов. А большая скорость вращения колес возможна только при хорошей смазке подшипников (в турбинах для КамАЗов используют подшипники скольжения) — для этой цели турбокомпрессор через маслопроводы подключается к системе смазки двигателя.
Нужно сказать, что в КамАЗах установлены двухрядные V-образные двигатели, для которых оказалось целесообразным применять два турбокомпрессора — по одной на каждый ряд. Применение двух маленьких турбокомпрессоров гораздо удобнее, экономически выгоднее и эффективнее, чем использование одного большого.
Интересно, что турбины на КамАЗы отличаются малыми размерами: диаметры крыльчаток не превышают 61 мм, а диаметры корпусов турбины и компрессора ненамного больше 220 мм. При этом один компрессор весит не более 7 кг. И использование таких небольших агрегатов позволяет резко поднять мощность двигателя!
Турбокомпрессор на КамАЗ: типы, производители, цены
Современный рынок предлагает достаточно широкий выбор турбокомпрессоров на автомобили КамАЗ, однако это не значит, что можно просто приобрести любой подходящий по цене агрегат — здесь все зависит от марки двигателя и, что очень важно, от его экологической нормы Евро.
В настоящее время на различных модификациях КамАЗ можно встретить двигатели четырех экологических классов — от "Евро 0" (только на старых моделях) до "Евро 3".
Класс "Евро 0" — это два двигателя:
В продаже можно найти турбокомпрессоры только для различных модификаций двигателя КамАЗ 7403 — это хорошо зарекомендовавшие себя ТКР7Н-1. Но класс "Евро 0" постепенно вытесняется, поэтому совсем близко то время, когда таких турбокомпрессоров просто не будет.
Класс "Евро 1" — это два популярных двигателя:
Для этих двигателей представлено большое количество турбокомпрессоров, включая различные модификации ТКР7 и К27, а также зарубежные агрегаты CZ Strakonice (Чехия) и Schwitzer (Германия).
Класс "Евро 2" — один из самых распространенных, этому классу соответствует четыре двигателя:
Эти двигатели оснащаются уже озвученными выше турбокомпрессорами в модификациях "Евро 2".
Класс "Евро 3" — на сегодняшний день самый высокий класс двигателей КамАЗ, включает пять агрегатов:
Турбокомпрессоров класса "Евро 3" пока не слишком много, они представлены моделями К27-ТИ и Schwitzer S2B.
Также на ряд моделей КамАЗов сейчас устанавливаются двигатели американской компании Cummins — для них предусмотрены свои модели турбокомпрессоров, отличающихся по конструкции и характеристикам от турбокомпрессоров двигателей КамАЗ.
Если говорить о производителях турбокомпрессоров для двигателей КамАЗ, то на сегодняшний день их не слишком много.
CZ Strakonice. Чешский завод из города Страконице, предлагающий популярные в нашей стране турбокомпрессоры — аналоги агрегатов К-27. При высоком качестве они несколько дороже отечественных турбокомпрессоров.
Borg Warner Turbosystems. Немецкий концерн, предлагающий качественные турбокомпрессоры под торговой маркой Schwitzer.
Неисправности турбокомпрессоров
Турбокомпрессор — агрегат очень простой и надежный и, казалось бы, ломаться в нем просто нечему. Однако это не так, существует множество типов неисправностей турбокомпрессоров, а все из-за тех колоссальных нагрузок, которые испытывает агрегат во время работы.
Одна из главных причин выхода из строя турбокомпрессоров — недостаточное поступление масла. Вал турбокомпрессора во время работы делает до 75 000 оборотов в минуту, и в случае недостатка масла подшипники, в которых вращается вал, могут выйти из строя за несколько минут. А незначительное смещение или биение вала могут привести к его разрушению, а также к серьезным поломкам колес турбины и компрессора, и полному выходу из строя всего агрегата.
Также довольно часто турбокомпрессор выходит из строя при попадании в него посторонних предметов. Причем ротору, вращающемуся с огромной скоростью, для поломки не нужно камня — достаточно попадания незначительного осколка поршневого кольца или клапана. А повреждение ротора компрессора возможно даже при попадании в него куска резины или ткани — в этом случае лопатки обычно не ломаются, а гнутся, в результате чего резко ухудшаются характеристики турбокомпрессора.
Сложность ремонта турбокомпрессоров заключается опять же в тех нагрузках, которым он подвергается. Здесь необходима очень высокая точность во время установки и обработки деталей, а отклонения даже в микроны повлекут за собой быстрый выход из строя отремонтированного агрегата. Для такой работы нужно применение специализированного высокоточного оборудования и инструмента, поэтому оправдан только ремонт дорогих турбокомпрессоров. А так как турбокомпрессоры на КамАЗ отличаются невысокой ценой, то за их ремонт никто не берется — проще и выгоднее купить новый агрегат.
Установка мазовской турбины на камаз
Одним из способов увеличения мощности дизельного двигателя служит система газотурбинного наддува. Основным ее элементом является турбокомпрессор. Он устанавливается на нагнетательном коллекторе и приводится в движение энергией отработанных газов. Использование турбины на КамАЗ дает прирост мощности двигателя около 25 %. На этих грузовиках применяются двухрядные V-образные силовые агрегаты. Поэтому устанавливают 2 компрессора — каждый на свой блок.
Постоянно возрастающие требования по экологической безопасности приводят к тому, что производители вынуждены совершенствовать конструкции двигателей и систем турбонаддува. Поэтому при выборе компрессора и установке своими руками необходимо учитывать модель грузовика и марку силового агрегата.
Какие турбины ставят на КамАЗ
Сегодня самой распространенной является турбина КамАЗ Евро-2. Ею оснащаются 4 марки двигателей:
Автомобили, оснащенные силовыми агрегатами Cummis, комплектуются своими компрессорами. Необходимо знать, что кроме этих двигателей, остальные оснащаются парными турбинами: правого и левого исполнения. КамАЗы Евро-3 чаще всего комплектуются агрегатами немецкой торговой марки Schwitzer.
Как проверить
Неисправность турбокомпрессора характеризуется наличием одного или нескольких отличительных признаков:
- повышенный расход масла;
- нехарактерный звук работающего агрегата;
- падение мощности силовой установки;
- появление из выхлопной трубы сизого или синего дыма.
Проверить турбину можно, не демонтируя ее со штатного места. Первичная диагностика работоспособности агрегата включает в себя:
- осмотр рабочих лопаток турбины и компрессора;
- проверку состояния патрубков;
- контроль наличия осевого и радиального люфта.
Для проверки состояния лопаток необходимо отсоединить выхлопной патрубок турбины и напорный — компрессора. Попадание в рабочие полости даже небольших твердых частиц приводит к образованию задиров и сколов на теле лопаток. При больших скоростях вращения (70-90 тыс. об/мин) это приводит к разбалансировке турбоагрегата, появлению неравномерной нагрузки на подшипники, вибрации и, как следствие, — падению оборотов. Сбои в работе турбины ухудшают параметры наддува и уменьшают тягу двигателя.
Патрубки не должны иметь следов масла. В отдельных случаях может наблюдаться масляное отпотевание на выходе из компрессора, однако при этом напорный патрубок остается сухим. Замасленные патрубки и повышенный расход масла могут обуславливаться как неисправностями турбины, так и двигателя. Правильное определение места дефекта позволит принять верное решение по его устранению.
Наличие люфта в радиальном и осевом направлениях чреват задеванием лопаток о стенки улитки. Это может привести к полному разрушению агрегата. Сдвиг ротора в осевом направлении недопустим. Возможен люфт в диаметральной плоскости не более 1 мм. Если же перемещение ротора больше нормы, то турбоагрегат необходимо демонтировать для ремонта или замены.
Если по результатам диагностики неисправность обнаружить не удалось, то необходимо проверить герметичность выхлопного тракта для турбины и напорного — для компрессора. Падение мощности автомобиля может быть обусловлено плохой регулировкой или неисправностью топливной аппаратуры. Большое влияние на параметры наддува оказывает состояние воздушного фильтра.
Ремонт
Самостоятельный ремонт турбин КамАЗ возможен при наличии запасных частей. В большинстве случаев из строя выходят крыльчатки и подшипники. Восстановить, а тем более отбалансировать вал агрегата в условиях гаража без специальных станков невозможно. В таком случае отремонтировать турбину можно только в специализированной мастерской.
Ремонт турбоагрегата предполагает:
- разборку;
- определение поврежденного элемента или узла;
- замену деталей на работоспособные;
- балансировку вала с крыльчатками;
- сборку агрегата;
- повторную балансировку собранной турбины.
Качественно устранить неисправность без замены дефектных элементов невозможно. Опыт эксплуатации показывает, что поломка, устраненная в условиях гаража, в скором времени напомнит о себе, только с более тяжелыми последствиями.
В большинстве случаев дефекты турбины связаны с выходом из строя радиально-упорного подшипника.
Это может произойти как из-за несоблюдения правил эксплуатации двигателей с турбонаддувом (остановка двигателя без работы на холостом ходу), так и из-за неисправности в системе смазки.
При плохой работе фильтров и наличии в масле посторонних примесей уменьшается зазор между маслосбрасывающим экраном и диском уплотнения, что приводит к ухудшению циркуляции жидкости в системе. Это влечет за собой срыв масляного клина и, как следствие, — выплавление подшипника. Поэтому при демонтаже турбины обязательно проверяется система смазки турбокомпрессора.
Как установить
Некоторые владельцы грузовиков с нетурбированными двигателями самостоятельно монтируют агрегаты для повышения мощности мотора. Установка турбины на простой КамАЗ связана с изготовлением фундамента, т.к. такого места конструкцией не предусмотрено. Чаще всего ставят один агрегат на оба блока. В большинстве случаев используют турбокомпрессоры чешского или немецкого производства.
Специалисты считают, что перед тем, как поставить турбокомпрессор на КамАЗ-740 (простой), необходимо поменять коленвал и поршневую группу на усиленные. В противном случае возникнут проблемы с двигателем, и тогда предстоит замена большего количества деталей.
Устанавливают такие агрегаты и на турбированных двигателях: один вместо двух. Это и дешевле, и вероятность выхода из строя уменьшается вдвое. Такую установку можно провести как самостоятельно, так и обратиться в сервис. На специализированном предприятии не только профессионально выполнят работы, но и дадут гарантию на их проведение. Многие автовладельцы считают, что гораздо проще установить двигатель подходящей мощности, чем приспосабливать к нему турбину, а настройки проводить методом проб и ошибок.
Сколько стоит деталь
Цена на турбокомпрессор зависит от производителя и модели двигателя. Отечественные изделия для КамАЗ Евро-2 можно приобрести за 14-17 тыс. рублей. Чешские и немецкие агрегаты стоят около 20 000 рублей, а их аналоги — 15-16 тысяч. Самыми дорогими турбокомпрессорами на рынке являются изделия американской фирмы Cummins. Цена на них стартует с 20 тыс. рублей, а некоторые модели продадут за 35-37 тысяч.
Восстановленные (б/у) турбины стоят гораздо дешевле. Их можно приобрести по цене начиная с 6 000 рублей.
Категория: Ремонт авто
Характеристики автомобиля: Габариты авто следующие, длина — 3944, ширина — 1100, высота — 1094 мм. Колесная база составляет 2382 мм. Дорожный просвет 202 мм. Автомобиль оснащается гибридным силовым агрегатом. 4—цилиндровый двигатель оборудован системой обеспечивающей выходную мощность мотора. На каждый цилиндр приходится по 4 клапана. Диаметр одного цилиндра составляет 72 мм, ход поршня – 79 мм. Коленвал двигателя и разгоняется до 5000 оборотов в минуту. Максимальный крутящий момент удерживается вплоть до 2000 оборотов в минуту.
Выложил админ: по просьбе Исмаила
Cмотрите ВИДЕО про установка турбины ямз на камаз 740.
Оценка автовладельца по имени Тарасий :Надёжна, проходима, проста в обслуживании, удобна внутри. печка класс! зеркала достаточны для обзора. динамична в городе.
Оригинальное название: Installation of turbine YMZ in KAMAZ 740
Дата выхода: 21. 09. 2019 года
Качество: HD DVD
Смех в теме: – Куда поедем отдыхать?- Ну судя по деньгам… мы ни хера не устали!
а сцепление какое стоит? у друга камаз с ямз238 кпп камаз заменили диски сцепления поставили родные ямз 238 и сцепление нет, никак отрегулировать не можем либо буксует либо нет
отрегулируйте как на камазе 50-53 знакомому помогло на 500 мазе
КПП Камаз стандартная откусит от скорости 10 км.ч, надо коробочку либо Урал с делителем или главные пары менять.
Насос гура нормально встает родной мазовский. Одного ремня груженому на сухом асфальте будет мало.
Воздушных фильтров надо 2 желательно Евро.
Дугу рамы надо или сносить или под стартер подрезать.
Кабина становится выше на 10 см. поднимать руками п., .ц как нецудобно — я после 2х раз поставил подъемник от мазая.
КамАЗ-5410: Установка двигателя ЯМЗ-238 и КПП ЯМЗ-236
КамАЗ — это грузовик, который для большинства водителей обычно является первым в их карьере. Я же начинал работать на автомобилях МАЗ и честно сказать, КамАЗы меня не очень то интересовали. Однако, звезды сошлись так, что около 3-х лет мне все же пришлось отработать на КамАЗе.
Машина эта была не в очень хорошем состоянии. Отдали ее мне мало знакомые люди в рассрочку без денег, поставив при этом только одно условие, которое состояло в том, что я должен застраховать грузовик и отвечать за все связанные с ним проблемы. Также, в комплекте с машиной, шел еще и полуприцеп ОДАЗ-9370.
1. Опыт эксплуатации КамАЗ-5410
Лично мне КамАЗы никогда не нравились, т.к. на асфальте МАЗ куда как более предпочтительная машина. Однако, других вариантов на горизонте не было, да и дареному коню в зубы не смотрят.
- Подтянул все ослабшие соединения;
- Проверил и заменил фильтры;
- Поменял масло в механизмах;
- Починил проводку;
- Устранил подтравливание воздуха;
- Купил и заменил оптику.
Снял топливную аппаратуру и отвез к топливщику. Он проверил ее на стенде и сказал мне, что делать топливную не будет, т.к. ловить там нечего. Однако, пошел мне на встречу и благодаря ему, я смог найти б/у насос, который можно было отремонтировать. Вернулся в гараж, поставил отрегулированную топливную на место и завел двигатель.
Начал работать на машине по месту и через какое то время, когда на улице уже выпал снег, загремел задний редуктор. Снял его с моста и обнаружил, что открутилась боковая гайка. Резьбу нарезал, редуктор перебрал, а также за одним провел ревизию еще и среднего редуктора.
В процессе ремонта и ревизии редукторов, выяснил их передаточное число. Редуктора стояли на 48 зубьев, а передаточное число было равно 5.94, что для тягача не очень то хорошо. На грузовике была родная КамАЗовская резина 260R-508, статистическим радиусом 0,475 метра.
Исходя из таких вводных данных, диапазоны скоростей автомобиля были следующими:
Через 5 тыс. км пробега, неожиданно забуксовало сцепление. Перебрал его, но в процессе ремонта, сильно удивился количеству разных болтов, которые соединяли КПП с двигателем.
Утром следующего дня, я пришел в гараж и посмотрев на свой КамАЗ, ясно понял, что если еще и двигатель на нем начнет барахлить, то мне эту машину никогда не отработать.
Поэтому, принял принципиальное решение, ездить на КамАЗовском двигателе, пока он не развалится, но одновременно, подготовить ему на замену мотор ЯМЗ-238. КПП ЯМЗ-236 у меня была в запасе, а подходящий двигатель уже был на примете.
Окунулся в работу с головой, решив, что когда прижмет, то переделаю все раз и навсегда. Неисправности не заставили себя ждать и вскоре на машине перестал работать делитель, но я не расстроился, а просто включил пониженную и продолжил ездить. Следующей из строя вышла 5-я передача, она плохо стала выключаться. Обращать на это внимание не стал, а продолжал работать.
Время шло и в какой то момент, стал потихоньку стучать двигатель. Ехать на нем в таком состоянии было попросту опасно, а ремонтировать не было ни смысла, ни желания. Перебранный двигатель ЯМЗ-238 был у меня под рукой и я решил, что время для переоборудования пришло.
2. Установка двигателя ЯМЗ-238 и КПП ЯМЗ-236
Быстро открутил и снял с КамАЗа двигатель с КПП, после чего поставил на раму двигатель ЯМЗ-238 и КПП ЯМЗ-236. Задние кронштейны двигателя, предназначенные для установки КамАЗовского мотора, пришлось подрезать пару раз.
Под переднюю поперечину двигателя, сделал крепление по месту, предварительно поддомкратив переднюю часть мотора и сохранив правильный наклон кардана от КПП к МОД среднего моста. Задний кронштейн КПП подошел родной, вместе с подушкой. Фланец КПП ЯМЗ-236 заменил на КамАЗовский четырехболтовый.
Радиатор отдал меднику и он перепаял патрубки под двигатель ЯМЗ-238. Кронштейн ПГУ взял у знакомого под КПП ЯМЗ-236 и мне по оригиналу сделали точно такой же. Трубку для ПГУ пришлось удлинять по месту.
Вал выжима сцепления с КПП ЯМЗ-236, предварительно развернул с левой стороны на правую. Длинную часть рычага с вала выключения сцепления обрезал и установил по месту, изготовив новый шток ПГУ под соединительный палец с рычагом выжима сцепления.
Гидравлический шланг пришлось несколько раз перегибать для того, чтобы он влез между КПП и ПГУ. Воздух на ПГУ брал с той трубки, которая шла на редукторный клапан КамАЗовского делителя.
Поняв, что выхлопную систему придется сильно переделывать для того, чтобы трубы вывести наружу от рамы, я пошел другим путем. Нашел выхлопные штаны от МАЗ-500 и согнутые вверх МАЗовские выхлопные коллектора. В таком комплекте, удалось довольно таки быстро собрать выхлопную систему, используя стандартный КамАЗовский глушитель и соединительную гофру.
Вскоре, мне позвонил медник и сказал, что мой радиатор можно забирать. Привез его в гараж и начал подгонять по месту. После нескольких неудачных попыток это сделать, воспользовался советом ветеранов и перевернул диффузор вверх ногами, а также пересверлил отверстия. Затем, соединил диффузор и радиатор, после чего начал все устанавливать на место.
Чтобы не переделывать крепления радиатора на раме, выточил к нему новые резиновые подушки (высотой около 50 мм) и новые удлинительные болты крепления радиатора. После этого, закрепил радиатор и поставил все МАЗовские водяные патрубки.
Забор горячей жидкости на печку, сделал с соединительной перемычки водяных патрубков, а слив с печки реализовал через уголок на патрубки помпы. Жалюзи радиатора менять не стал и оставил родные.
Наступил черед установить на двигатель МАЗовский насос гидроусилителя НШ-10, а на радиатор повесить масляный бачек. Трубки на сам гидроусилитель пришлось немного перегибать и точить переходник на соединение с МТЗовским гидравлическим шлангом соединения насоса гидроусилителя. Проблем со сливом масла в бачок и запиткой гидравлического насоса не было.
Стартер никак не хотел вставать на место и упирался в поперечину под двигателем. Эту поперечину я несколько раз подрезал электросваркой и в конце концов, вырезал ее по совету КамАЗистов окончательно.
Подсоединил стартер, генератор, датчик давления масла и датчик температуры воды, а также аварийные датчики температуры воды и давления масла. Проволочный останов двигателя, а также тросик управления газом использовал МАЗовские. Правда, подпедальный рычаг пришлось пересверливать, иначе полного нажатия газа не хватало.
Кронштейн воздушного фильтра изготовил самостоятельно и закрепил его на правой стороне рамы. На этом было подумал, что все основные переделки уже позади, но предстояло еще повозиться с подъемом кабины.
Задрал кабину, отсоединил карданчик рулевого управления и снял его. Затем, открутил правый кронштейн кабины от поперечины рамы и также демонтировал. Кардан и кронштейн кабины отдал слесарям и токарям.
Карданчик разрезали пополам и выточили втулку с удлинением на 100 мм, после чего все сварили. Под кронштейны кабины и по их длине, вырезали 4 П-образных швеллера, сварили их попарно, а затем используя кронштейн как копир, просверлили на сверлильном станке насквозь.
Сначала, я установил правый кронштейн кабины, а под него поставил проставку из швеллера. Однако, в этот момент куча шлангов и проводка критически натянулись и не давали поднять левую часть кабины. Поэтому, открутил две скобы, которые держали шланги на раме, а также, насколько это было возможно, вытянул аккуратно проводку вверх.
Далее, открутил и установил под левый кронштейн кабины проставку, а также переделанный карданчик рулевого управления. Под кронштейны трубок взял 4-е пластины и на расстоянии в 50 мм, просверлил отверстия на 9 мм. Используя их как удлинители, прикрепил скобы трубок к раме.
Теперь, пришла пора переделать задние кронштейны кабины. Для этого, выточил 6 катушек высотой 40-50 мм и удлиненные на эту же величину болты. Закрепил кронштейны на раме, верхнюю же часть срезал болгаркой и закрепил их на защелки кабины.
Опустил кабину в новое транспортное положение и используя доски разной толщины, положил их между кабиной и воздушным крабом двигателя. Верхнюю часть от защелок с кронштейном, прихватил полосками металла толщиной в 3 мм, а затем уже поднял кабину и проварил все по месту.
Соединил впускной коллектор двигателя с воздушным фильтром, используя для этого угловые патрубки и поворачивая их относительно друг друга. Трубу питания воздушного фильтра, пришлось перенести с левой задней части кабины и подогнать по месту.
Далее, нужно было установить рычаг КПП. Для этого, пришлось использовать рычаг и тягу с кулисой от Супер МАЗа. По очертаниям прорези под рычаг КПП, вырезал из двойки овал с нахлестом, а в нем сделал отверстия под рычаг КПП и просверлил дырки для его крепления.
Затем, вварил эту пластину с помощью электродов на 2 мм. Закрепил кулису на КПП и прикрутил к ней заднюю часть удочки, а переднюю часть удочки присоединил к рычагу КПП.
Опустил кабину и убедился, что удочку в зацепленном состоянии никак не собрать, т.к. она длинная. Поэтому, пришлось несколько раз резать заднюю часть тяги, а затем сваривать ее.
Далее, соединил корпус кулисы и продольную тягу тонкой тягой выбора передач. Работа по переоборудованию на этом была завершена и пришло время протестировать машину.
3. Впечатления от переоборудования и таблицы скоростей
Рычит двигатель ЯМЗ-238 гораздо громче КамАЗовского и в кабине больше шума, но тянет он, по сравнению с КамАЗовским 210 сильным мотором, куда как лучше. Топлива при езде с пустой телегой, МАЗовский агрегат расходует на 3-4 литра больше, но если сравнивать кругорейс (туда груженый, а обратно пустой), то расход приблизительно одинаковый.
В подъемах, когда приходилось опускаться до 2-ой передачи, обычные КамАЗы за счет делителя вырывались вперед, но только до того момента, пока я не включал 3-ю передачу.
После перестановки двигателя и КПП, таблица скоростей моего КамАЗа стала выглядеть так:
Несколько позже, заменил шины на размер 280R-508, статистическим радиусом 0.491 метр. Машина после этого пошла немного быстрее, ремонт колес стал досаждать намного меньше, но трогаться стало тяжелее.
На этом КамАЗе года полтора я таскал на Урал до 25 тонн. Машина была мягкая и теплая, но имела уже солидный возраст и ухода, за исключением двигателя и КПП, все равно требовала. К тому же, с двигателем ЯМЗ-238, приходилось вести грузовик как можно более плавно, не создавая рывков в трансмиссии. Кстати, это очень хорошо видно из таблицы скоростей:
Проездил в такой комплектации около года, а затем на машине полетел редуктор на 48 зубьев. Восстанавливать его не стал, а сразу перебрал средний и задний редуктора на 49 зубьев с передаточным числом 6,53.
После ремонта, таблица скоростей моего КамАЗа стала выглядеть так:
На своем опыте могу сказать, что с двигателем ЯМЗ-238 и КПП ЯМЗ-236, лучше всего использовать редуктора на 49 зубьев, передаточным числом 6,53. Получается вполне удачная комбинация, позволяющая передвигаться с 20-ю тоннами с максимальной скоростью около 90 км/ч. Однако, такие редуктора для тяжелых условий движения (гористая местность) не подходят и лучше использовать 48 зубовые.
У меня сложилось двоякое впечатление о перестановке двигателя и КПП. Двигатель ЯМЗ-238 силен, но вот архаичная КПП ЯМЗ-236 все портит.
Если бы КПП была хотя бы 6-ти ступенчатая, то она значительно бы подняла среднюю скорость грузовика и исключила бы рывки при переключении со 2-ой на 3-ю передачу, а также дала бы легкость в движении и переключении передач. Наконец, она позволила бы более плавно работать с перегрузом и поберегла бы редукторы.
Установка ЯМЗ.
Зарегистрируйте новую учётную запись в нашем сообществе. Это очень просто!
Войти
Уже есть аккаунт? Войти в систему.
Последние посетители 0 пользователей онлайн
Главная
Активность
Важная информация
Мы разместили cookie-файлы на ваше устройство, чтобы помочь сделать этот сайт лучше. Вы можете изменить свои настройки cookie-файлов, или продолжить без изменения настроек.
Ребят поделитесь опытом.
У меня мотор 740.10 думаю приладить турбинки есть ряд вопросов.
1 коленвал выдержит ли? Кв у меня 87г.в. стандарт в круг в минусе 0.01 точить не стали токорь сказал переходная модель сверление косое но и сверлено с одной стороны типа старые кв точились на сквось шатунной шейке.
2 как быть с плитой? Ладно еще слив придумать. Где взять подачу масла?
3 топливная аппаратура с форсами понятно что форсы турбо ставить( распылители) а топливную думаю с турбо коректором язда подойдет ли и наверное ее придется зажимать тк она расчитана под 740.30 мотор а там другие надув, обьем, степень сжатия.
4 какие улитки выбрать понятно что не самые мощьные как я знаю это чешки. А тогда какие? Чтоб и ресурс был у турбинок и мотор не поломать. В приоретете твинскрол.
Если брать новые ЗЧ, то МЛМ овчинка выделки не стоит. лучше взять живой БУ турбо двигатель или просто турбо 740 под переборку. Там довольно много отличий, в том числе по блоку. ладно бы не было вариантов… ну и колено по идее долго не протянет. Короче если для себя на долго — лучше 740.210 не турбировать, а менять двс…
А как насчёт переоборудования не задумывались? В нашем регионе нет возможности официально оформить переоборудование. А сотрудникам если на блоке отливка стоит 740.20 значит все аннулирование регистрации. А так у меня останется блок тотже и то что он был с завода без турбин это ещё надо доказать. Такие были в те года выпуска тоже. А на 740.210 который вы рекомендуете КПП 154?
У вас проверяют номер двигателя на КамАЗк? Вот просто останавливают и проверяют номер двигателя? Если так, то всё может быть, но в таком случае если гаец не дурак, то он знает, что неЕврики все были не турбовые, в частности 740.210
У нас даже при постановке на учёт номер ДВС не смотрят (на легковых смотрят), а как они на дороге будут смотреть, учитывая, что в СТС номер ДВС нет? Установка турбин это такое же (точнее даже серьёзнее) изменение конструкции, как и замена ДВС. Только установка ДВС — это готовое решение, а турбирование — гораздо более геморройное занятие в теории, в том числе и разрешение внесение изменений!
P.S. Мой вердикт такой: поменять ДВС в сборе и оставить старый на случай продажи машины или перерегистрации, а так сами смотрите, но ваши доводы мне видятся больше надуманными. По КПП — стандарт КПП 152. 154 ставят на сильно нагруженные машины, в частности 65117
Одним из способов увеличения мощности дизельного двигателя служит система газотурбинного наддува. Основным ее элементом является турбокомпрессор. Он устанавливается на нагнетательном коллекторе и приводится в движение энергией отработанных газов. Использование турбины на КамАЗ дает прирост мощности двигателя около 25 %. На этих грузовиках применяются двухрядные V-образные силовые агрегаты. Поэтому устанавливают 2 компрессора — каждый на свой блок.
Постоянно возрастающие требования по экологической безопасности приводят к тому, что производители вынуждены совершенствовать конструкции двигателей и систем турбонаддува. Поэтому при выборе компрессора и установке своими руками необходимо учитывать модель грузовика и марку силового агрегата.
Какие турбины ставят на КамАЗ
Сегодня самой распространенной является турбина КамАЗ Евро-2. Ею оснащаются 4 марки двигателей:
Автомобили, оснащенные силовыми агрегатами Cummis, комплектуются своими компрессорами. Необходимо знать, что кроме этих двигателей, остальные оснащаются парными турбинами: правого и левого исполнения. КамАЗы Евро-3 чаще всего комплектуются агрегатами немецкой торговой марки Schwitzer.
Как проверить
Неисправность турбокомпрессора характеризуется наличием одного или нескольких отличительных признаков:
- повышенный расход масла;
- нехарактерный звук работающего агрегата;
- падение мощности силовой установки;
- появление из выхлопной трубы сизого или синего дыма.
Проверить турбину можно, не демонтируя ее со штатного места. Первичная диагностика работоспособности агрегата включает в себя:
- осмотр рабочих лопаток турбины и компрессора;
- проверку состояния патрубков;
- контроль наличия осевого и радиального люфта.
Для проверки состояния лопаток необходимо отсоединить выхлопной патрубок турбины и напорный — компрессора. Попадание в рабочие полости даже небольших твердых частиц приводит к образованию задиров и сколов на теле лопаток. При больших скоростях вращения (70-90 тыс. об/мин) это приводит к разбалансировке турбоагрегата, появлению неравномерной нагрузки на подшипники, вибрации и, как следствие, — падению оборотов. Сбои в работе турбины ухудшают параметры наддува и уменьшают тягу двигателя.
Патрубки не должны иметь следов масла. В отдельных случаях может наблюдаться масляное отпотевание на выходе из компрессора, однако при этом напорный патрубок остается сухим. Замасленные патрубки и повышенный расход масла могут обуславливаться как неисправностями турбины, так и двигателя. Правильное определение места дефекта позволит принять верное решение по его устранению.
Наличие люфта в радиальном и осевом направлениях чреват задеванием лопаток о стенки улитки. Это может привести к полному разрушению агрегата. Сдвиг ротора в осевом направлении недопустим. Возможен люфт в диаметральной плоскости не более 1 мм. Если же перемещение ротора больше нормы, то турбоагрегат необходимо демонтировать для ремонта или замены.
Если по результатам диагностики неисправность обнаружить не удалось, то необходимо проверить герметичность выхлопного тракта для турбины и напорного — для компрессора. Падение мощности автомобиля может быть обусловлено плохой регулировкой или неисправностью топливной аппаратуры. Большое влияние на параметры наддува оказывает состояние воздушного фильтра.
Ремонт
Самостоятельный ремонт турбин КамАЗ возможен при наличии запасных частей. В большинстве случаев из строя выходят крыльчатки и подшипники. Восстановить, а тем более отбалансировать вал агрегата в условиях гаража без специальных станков невозможно. В таком случае отремонтировать турбину можно только в специализированной мастерской.
Ремонт турбоагрегата предполагает:
- разборку;
- определение поврежденного элемента или узла;
- замену деталей на работоспособные;
- балансировку вала с крыльчатками;
- сборку агрегата;
- повторную балансировку собранной турбины.
Качественно устранить неисправность без замены дефектных элементов невозможно. Опыт эксплуатации показывает, что поломка, устраненная в условиях гаража, в скором времени напомнит о себе, только с более тяжелыми последствиями.
В большинстве случаев дефекты турбины связаны с выходом из строя радиально-упорного подшипника.
Это может произойти как из-за несоблюдения правил эксплуатации двигателей с турбонаддувом (остановка двигателя без работы на холостом ходу), так и из-за неисправности в системе смазки.
При плохой работе фильтров и наличии в масле посторонних примесей уменьшается зазор между маслосбрасывающим экраном и диском уплотнения, что приводит к ухудшению циркуляции жидкости в системе. Это влечет за собой срыв масляного клина и, как следствие, — выплавление подшипника. Поэтому при демонтаже турбины обязательно проверяется система смазки турбокомпрессора.
Как установить
Некоторые владельцы грузовиков с нетурбированными двигателями самостоятельно монтируют агрегаты для повышения мощности мотора. Установка турбины на простой КамАЗ связана с изготовлением фундамента, т.к. такого места конструкцией не предусмотрено. Чаще всего ставят один агрегат на оба блока. В большинстве случаев используют турбокомпрессоры чешского или немецкого производства.
Специалисты считают, что перед тем, как поставить турбокомпрессор на КамАЗ-740 (простой), необходимо поменять коленвал и поршневую группу на усиленные. В противном случае возникнут проблемы с двигателем, и тогда предстоит замена большего количества деталей.
Устанавливают такие агрегаты и на турбированных двигателях: один вместо двух. Это и дешевле, и вероятность выхода из строя уменьшается вдвое. Такую установку можно провести как самостоятельно, так и обратиться в сервис. На специализированном предприятии не только профессионально выполнят работы, но и дадут гарантию на их проведение. Многие автовладельцы считают, что гораздо проще установить двигатель подходящей мощности, чем приспосабливать к нему турбину, а настройки проводить методом проб и ошибок.
Сколько стоит деталь
Цена на турбокомпрессор зависит от производителя и модели двигателя. Отечественные изделия для КамАЗ Евро-2 можно приобрести за 14-17 тыс. рублей. Чешские и немецкие агрегаты стоят около 20 000 рублей, а их аналоги — 15-16 тысяч. Самыми дорогими турбокомпрессорами на рынке являются изделия американской фирмы Cummins. Цена на них стартует с 20 тыс. рублей, а некоторые модели продадут за 35-37 тысяч.
Восстановленные (б/у) турбины стоят гораздо дешевле. Их можно приобрести по цене начиная с 6 000 рублей.
Категория: Ремонт авто
Характеристики автомобиля: Габариты авто следующие, длина — 3944, ширина — 1100, высота — 1094 мм. Колесная база составляет 2382 мм. Дорожный просвет 202 мм. Автомобиль оснащается гибридным силовым агрегатом. 4—цилиндровый двигатель оборудован системой обеспечивающей выходную мощность мотора. На каждый цилиндр приходится по 4 клапана. Диаметр одного цилиндра составляет 72 мм, ход поршня – 79 мм. Коленвал двигателя и разгоняется до 5000 оборотов в минуту. Максимальный крутящий момент удерживается вплоть до 2000 оборотов в минуту.
Выложил админ: по просьбе Исмаила
Cмотрите ВИДЕО про установка турбины ямз на камаз 740.
Оценка автовладельца по имени Тарасий :Надёжна, проходима, проста в обслуживании, удобна внутри. печка класс! зеркала достаточны для обзора. динамична в городе.
Оригинальное название: Installation of turbine YMZ in KAMAZ 740
Дата выхода: 21. 09. 2019 года
Качество: HD DVD
Смех в теме: – Куда поедем отдыхать?- Ну судя по деньгам… мы ни хера не устали!
Тема в разделе "Двигатель", создана пользователем Геннадьич, 3 фев 2014 .
ВСЕ ПРАВА НА АВТОРСКИЕ МАТЕРИАЛЫ ПРИНАДЛЕЖАТ САЙТУ И ИХ АВТОРАМ. ПЕРЕПЕЧАТКА ВОЗМОЖНА ТОЛЬКО С РАЗРЕШЕНИЯ АВТОРА ИЛИ АДМИНИСТРАЦИИ САЙТА. ПРИ ЦИТИРОВАНИИ МАТЕРИАЛОВ ОБЯЗАТЕЛЬНА ССЫЛКА НА "dalnoboyshiki.eu" (ДЛЯ ON-LINE ПРОЕКТОВ ОБЯЗАТЕЛЬНА ГИПЕРССЫЛКА).
Дальнобойщики всех стран-объединяйтесь! 16 Июня 2004 — День рожденье форума.
Как на камаз поставить турбину от маза
Характеристики автомобиля: Габариты авто следующие, длина — 3944, ширина — 1100, высота — 1094 мм. Колесная база составляет 2382 мм. Дорожный просвет 202 мм. Автомобиль оснащается гибридным силовым агрегатом. 4—цилиндровый двигатель оборудован системой обеспечивающей выходную мощность мотора. На каждый цилиндр приходится по 4 клапана. Диаметр одного цилиндра составляет 72 мм, ход поршня – 79 мм. Коленвал двигателя и разгоняется до 5000 оборотов в минуту. Максимальный крутящий момент удерживается вплоть до 2000 оборотов в минуту.
Выложил админ: по просьбе Исмаила
Cмотрите ВИДЕО про установка турбины ямз на камаз 740.
Оценка автовладельца по имени Тарасий :Надёжна, проходима, проста в обслуживании, удобна внутри. печка класс! зеркала достаточны для обзора. динамична в городе.
Оригинальное название: Installation of turbine YMZ in KAMAZ 740
Дата выхода: 21. 09. 2019 года
Качество: HD DVD
Смех в теме: – Куда поедем отдыхать?- Ну судя по деньгам… мы ни хера не устали!
Мы знаем ответ на ваш запрос установка турбины ямз 236 на камаз – предлагаем зайти к нам. Здесь вы найдете видео по ремонту авто, отзывы и фотографии. Как своими руками отремонтировать автомобиль в домашних условиях. Поможем себе в ремонте и отремонтироваем авто сами. Мы знаем как восстановить автомобиль с минимальными вложениями. Видео инструкцию прилогаю.
Категория: Сделать авто самому
Смех в теме: Если развалилась семья, то нельзя винить только мужа. Виноваты оба… и муж и свекровь.
Опубликовал Админ: по просьбе Потапа
Отзывы владельца авто: Теща, приехавшая из деревни, обращается к зятю: — Что это у вас в кастрюльке было? Насилу отмыла!— B кастрюльке? Тефлоновое покрытие, мама.
Развиваемая мощность — одна из основных характеристик двигателя, определяющая его пригодность для решения тех или иных задач. Двигатель внутреннего сгорания был создан больше века назад, и все эти годы конструкторы бьются над решением непростой задачи — увеличением мощности. На этом пути были созданы самые разные средства, но одним из самых простых и доступных из них был и остается турбокомпрессор.
Назначение турбокомпрессоров
В первую очередь — полнее. Это значит, что единица объема топлива отдает больше энергии, позволяя двигателю развить большую мощность. На практике использование турбокомпрессоров на различных двигателях КамАЗ дает прирост мощности от 20% до 40%. А вся соль наддува в том, что увеличение мощности происходит без внесения изменений в конструкцию двигателя.
Из-за более полного сгорания топлива значительно снижается токсичность выхлопных газов, уменьшается их дымность (в том числе из-за сокращения количества твердых продуктов сгорания — сажи) и в целом повышается экологическая безопасность двигателя.
Установка турбокомпрессора на двигатель повышает расход топлива, однако в целом расход топлива для получения единицы мощности в этом двигателе меньше, чем в обычном. Да, если считать в абсолютных числах, то двигатель с наддувом потребляет больше топлива, но он и мощнее — обычный дизель такой же мощности менее экономичен. Так что лучше и экономичнее использовать турбокомпрессор, чем получать ту же мощность от обычного двигателя.
Устройство, работа и характеристики турбокомпрессора
Турбокомпрессоры для КамАЗов устроены на удивление просто. В сущности, в турбокомпрессоре объединено два самостоятельных устройства — газовая турбина и центробежный компрессор.
Центробежный компрессор имеет такое же устройство — в корпусе-улитке находится компрессорное колесо с лопатками особой формы. Воздух поступает в компрессор через центральное отверстие и через диффузор выходит во впускной коллектор двигателя.
Колеса турбины и компрессора связаны валом через центральный корпус, и именно посредством вала крутящий момент от турбинного колеса передается компрессорному. Тем самым, энергия для работы турбокомпрессора извлекается из энергии отработанных газов.
Принцип работы турбокомпрессора очень прост. Отработанные газы поступают в турбину, где они, ударяясь о лопасти турбинного колеса, передают ему свою кинетическую энергию — во время работы колесо раскручивается до 75 000 оборотов в минуту! Турбинное колесо через вал передает крутящий момент компрессорному — оно, забирая атмосферный воздух, с силой отбрасывает его к стенкам корпуса, разгоняя до высоких скоростей. Этот воздух поступает в сужающийся диффузор, где сжимается и под большим давлением подается во впускной коллектор, а через него — в камеры сгорания.
Так как турбина постоянно работает под высокими тепловыми и механическими нагрузками, ее корпус изготавливается из особо прочных сплавов. А большая скорость вращения колес возможна только при хорошей смазке подшипников (в турбинах для КамАЗов используют подшипники скольжения) — для этой цели турбокомпрессор через маслопроводы подключается к системе смазки двигателя.
Нужно сказать, что в КамАЗах установлены двухрядные V-образные двигатели, для которых оказалось целесообразным применять два турбокомпрессора — по одной на каждый ряд. Применение двух маленьких турбокомпрессоров гораздо удобнее, экономически выгоднее и эффективнее, чем использование одного большого.
Интересно, что турбины на КамАЗы отличаются малыми размерами: диаметры крыльчаток не превышают 61 мм, а диаметры корпусов турбины и компрессора ненамного больше 220 мм. При этом один компрессор весит не более 7 кг. И использование таких небольших агрегатов позволяет резко поднять мощность двигателя!
Турбокомпрессор на КамАЗ: типы, производители, цены
Современный рынок предлагает достаточно широкий выбор турбокомпрессоров на автомобили КамАЗ, однако это не значит, что можно просто приобрести любой подходящий по цене агрегат — здесь все зависит от марки двигателя и, что очень важно, от его экологической нормы Евро.
В настоящее время на различных модификациях КамАЗ можно встретить двигатели четырех экологических классов — от "Евро 0" (только на старых моделях) до "Евро 3".
Класс "Евро 0" — это два двигателя:
В продаже можно найти турбокомпрессоры только для различных модификаций двигателя КамАЗ 7403 — это хорошо зарекомендовавшие себя ТКР7Н-1. Но класс "Евро 0" постепенно вытесняется, поэтому совсем близко то время, когда таких турбокомпрессоров просто не будет.
Класс "Евро 1" — это два популярных двигателя:
Для этих двигателей представлено большое количество турбокомпрессоров, включая различные модификации ТКР7 и К27, а также зарубежные агрегаты CZ Strakonice (Чехия) и Schwitzer (Германия).
Класс "Евро 2" — один из самых распространенных, этому классу соответствует четыре двигателя:
Эти двигатели оснащаются уже озвученными выше турбокомпрессорами в модификациях "Евро 2".
Класс "Евро 3" — на сегодняшний день самый высокий класс двигателей КамАЗ, включает пять агрегатов:
Турбокомпрессоров класса "Евро 3" пока не слишком много, они представлены моделями К27-ТИ и Schwitzer S2B.
Также на ряд моделей КамАЗов сейчас устанавливаются двигатели американской компании Cummins — для них предусмотрены свои модели турбокомпрессоров, отличающихся по конструкции и характеристикам от турбокомпрессоров двигателей КамАЗ.
Если говорить о производителях турбокомпрессоров для двигателей КамАЗ, то на сегодняшний день их не слишком много.
CZ Strakonice. Чешский завод из города Страконице, предлагающий популярные в нашей стране турбокомпрессоры — аналоги агрегатов К-27. При высоком качестве они несколько дороже отечественных турбокомпрессоров.
Borg Warner Turbosystems. Немецкий концерн, предлагающий качественные турбокомпрессоры под торговой маркой Schwitzer.
Неисправности турбокомпрессоров
Турбокомпрессор — агрегат очень простой и надежный и, казалось бы, ломаться в нем просто нечему. Однако это не так, существует множество типов неисправностей турбокомпрессоров, а все из-за тех колоссальных нагрузок, которые испытывает агрегат во время работы.
Одна из главных причин выхода из строя турбокомпрессоров — недостаточное поступление масла. Вал турбокомпрессора во время работы делает до 75 000 оборотов в минуту, и в случае недостатка масла подшипники, в которых вращается вал, могут выйти из строя за несколько минут. А незначительное смещение или биение вала могут привести к его разрушению, а также к серьезным поломкам колес турбины и компрессора, и полному выходу из строя всего агрегата.
Также довольно часто турбокомпрессор выходит из строя при попадании в него посторонних предметов. Причем ротору, вращающемуся с огромной скоростью, для поломки не нужно камня — достаточно попадания незначительного осколка поршневого кольца или клапана. А повреждение ротора компрессора возможно даже при попадании в него куска резины или ткани — в этом случае лопатки обычно не ломаются, а гнутся, в результате чего резко ухудшаются характеристики турбокомпрессора.
Сложность ремонта турбокомпрессоров заключается опять же в тех нагрузках, которым он подвергается. Здесь необходима очень высокая точность во время установки и обработки деталей, а отклонения даже в микроны повлекут за собой быстрый выход из строя отремонтированного агрегата. Для такой работы нужно применение специализированного высокоточного оборудования и инструмента, поэтому оправдан только ремонт дорогих турбокомпрессоров. А так как турбокомпрессоры на КамАЗ отличаются невысокой ценой, то за их ремонт никто не берется — проще и выгоднее купить новый агрегат.
Установка мазовской турбины на камаз
Одним из способов увеличения мощности дизельного двигателя служит система газотурбинного наддува. Основным ее элементом является турбокомпрессор. Он устанавливается на нагнетательном коллекторе и приводится в движение энергией отработанных газов. Использование турбины на КамАЗ дает прирост мощности двигателя около 25 %. На этих грузовиках применяются двухрядные V-образные силовые агрегаты. Поэтому устанавливают 2 компрессора — каждый на свой блок.
Постоянно возрастающие требования по экологической безопасности приводят к тому, что производители вынуждены совершенствовать конструкции двигателей и систем турбонаддува. Поэтому при выборе компрессора и установке своими руками необходимо учитывать модель грузовика и марку силового агрегата.
Какие турбины ставят на КамАЗ
Сегодня самой распространенной является турбина КамАЗ Евро-2. Ею оснащаются 4 марки двигателей:
Автомобили, оснащенные силовыми агрегатами Cummis, комплектуются своими компрессорами. Необходимо знать, что кроме этих двигателей, остальные оснащаются парными турбинами: правого и левого исполнения. КамАЗы Евро-3 чаще всего комплектуются агрегатами немецкой торговой марки Schwitzer.
Как проверить
Неисправность турбокомпрессора характеризуется наличием одного или нескольких отличительных признаков:
- повышенный расход масла;
- нехарактерный звук работающего агрегата;
- падение мощности силовой установки;
- появление из выхлопной трубы сизого или синего дыма.
Проверить турбину можно, не демонтируя ее со штатного места. Первичная диагностика работоспособности агрегата включает в себя:
- осмотр рабочих лопаток турбины и компрессора;
- проверку состояния патрубков;
- контроль наличия осевого и радиального люфта.
Для проверки состояния лопаток необходимо отсоединить выхлопной патрубок турбины и напорный — компрессора. Попадание в рабочие полости даже небольших твердых частиц приводит к образованию задиров и сколов на теле лопаток. При больших скоростях вращения (70-90 тыс. об/мин) это приводит к разбалансировке турбоагрегата, появлению неравномерной нагрузки на подшипники, вибрации и, как следствие, — падению оборотов. Сбои в работе турбины ухудшают параметры наддува и уменьшают тягу двигателя.
Патрубки не должны иметь следов масла. В отдельных случаях может наблюдаться масляное отпотевание на выходе из компрессора, однако при этом напорный патрубок остается сухим. Замасленные патрубки и повышенный расход масла могут обуславливаться как неисправностями турбины, так и двигателя. Правильное определение места дефекта позволит принять верное решение по его устранению.
Наличие люфта в радиальном и осевом направлениях чреват задеванием лопаток о стенки улитки. Это может привести к полному разрушению агрегата. Сдвиг ротора в осевом направлении недопустим. Возможен люфт в диаметральной плоскости не более 1 мм. Если же перемещение ротора больше нормы, то турбоагрегат необходимо демонтировать для ремонта или замены.
Если по результатам диагностики неисправность обнаружить не удалось, то необходимо проверить герметичность выхлопного тракта для турбины и напорного — для компрессора. Падение мощности автомобиля может быть обусловлено плохой регулировкой или неисправностью топливной аппаратуры. Большое влияние на параметры наддува оказывает состояние воздушного фильтра.
Ремонт
Самостоятельный ремонт турбин КамАЗ возможен при наличии запасных частей. В большинстве случаев из строя выходят крыльчатки и подшипники. Восстановить, а тем более отбалансировать вал агрегата в условиях гаража без специальных станков невозможно. В таком случае отремонтировать турбину можно только в специализированной мастерской.
Ремонт турбоагрегата предполагает:
- разборку;
- определение поврежденного элемента или узла;
- замену деталей на работоспособные;
- балансировку вала с крыльчатками;
- сборку агрегата;
- повторную балансировку собранной турбины.
Качественно устранить неисправность без замены дефектных элементов невозможно. Опыт эксплуатации показывает, что поломка, устраненная в условиях гаража, в скором времени напомнит о себе, только с более тяжелыми последствиями.
В большинстве случаев дефекты турбины связаны с выходом из строя радиально-упорного подшипника.
Это может произойти как из-за несоблюдения правил эксплуатации двигателей с турбонаддувом (остановка двигателя без работы на холостом ходу), так и из-за неисправности в системе смазки.
При плохой работе фильтров и наличии в масле посторонних примесей уменьшается зазор между маслосбрасывающим экраном и диском уплотнения, что приводит к ухудшению циркуляции жидкости в системе. Это влечет за собой срыв масляного клина и, как следствие, — выплавление подшипника. Поэтому при демонтаже турбины обязательно проверяется система смазки турбокомпрессора.
Как установить
Некоторые владельцы грузовиков с нетурбированными двигателями самостоятельно монтируют агрегаты для повышения мощности мотора. Установка турбины на простой КамАЗ связана с изготовлением фундамента, т.к. такого места конструкцией не предусмотрено. Чаще всего ставят один агрегат на оба блока. В большинстве случаев используют турбокомпрессоры чешского или немецкого производства.
Специалисты считают, что перед тем, как поставить турбокомпрессор на КамАЗ-740 (простой), необходимо поменять коленвал и поршневую группу на усиленные. В противном случае возникнут проблемы с двигателем, и тогда предстоит замена большего количества деталей.
Устанавливают такие агрегаты и на турбированных двигателях: один вместо двух. Это и дешевле, и вероятность выхода из строя уменьшается вдвое. Такую установку можно провести как самостоятельно, так и обратиться в сервис. На специализированном предприятии не только профессионально выполнят работы, но и дадут гарантию на их проведение. Многие автовладельцы считают, что гораздо проще установить двигатель подходящей мощности, чем приспосабливать к нему турбину, а настройки проводить методом проб и ошибок.
Сколько стоит деталь
Цена на турбокомпрессор зависит от производителя и модели двигателя. Отечественные изделия для КамАЗ Евро-2 можно приобрести за 14-17 тыс. рублей. Чешские и немецкие агрегаты стоят около 20 000 рублей, а их аналоги — 15-16 тысяч. Самыми дорогими турбокомпрессорами на рынке являются изделия американской фирмы Cummins. Цена на них стартует с 20 тыс. рублей, а некоторые модели продадут за 35-37 тысяч.
Восстановленные (б/у) турбины стоят гораздо дешевле. Их можно приобрести по цене начиная с 6 000 рублей.
Категория: Ремонт авто
Характеристики автомобиля: Габариты авто следующие, длина — 3944, ширина — 1100, высота — 1094 мм. Колесная база составляет 2382 мм. Дорожный просвет 202 мм. Автомобиль оснащается гибридным силовым агрегатом. 4—цилиндровый двигатель оборудован системой обеспечивающей выходную мощность мотора. На каждый цилиндр приходится по 4 клапана. Диаметр одного цилиндра составляет 72 мм, ход поршня – 79 мм. Коленвал двигателя и разгоняется до 5000 оборотов в минуту. Максимальный крутящий момент удерживается вплоть до 2000 оборотов в минуту.
Выложил админ: по просьбе Исмаила
Cмотрите ВИДЕО про установка турбины ямз на камаз 740.
Оценка автовладельца по имени Тарасий :Надёжна, проходима, проста в обслуживании, удобна внутри. печка класс! зеркала достаточны для обзора. динамична в городе.
Оригинальное название: Installation of turbine YMZ in KAMAZ 740
Дата выхода: 21. 09. 2019 года
Качество: HD DVD
Смех в теме: – Куда поедем отдыхать?- Ну судя по деньгам… мы ни хера не устали!
Читайте также:
