Где находятся стаканы на ваз 2106
Так приветик дорогие подписчики сегодня привезли очередные детали 2 стакана при визгом и два стакана. От правой.
Стакан у нас вышиваем по меткам относительно старого стакана и метко еще вот это если закрыть это. Отметка .
Пришло время заменить ржавые лонжероны на новые. В видео видно насколько важно хорошо обрабатывать внутренние .
видео о том как я буду менять крылья задние ваз 2106 и пол с задней панелью! в этом видео я покажу как срезал все .
как снять, установить задние пружины автомобилей Ваз классического ряда, советы по замене, маленький обзор .
Так поменяли самую короткую аналогично меняем также с другой стороны а приступаем замене поперечной тяги. Лесная .
Всем привет это вторая часть по замене переднего стакана в этой серии серии постараемся вварить стакан вот примерно .
Лопнул передний стакан на Ваз 2107 . Сварка стакана приварка ремонтной пластины . Приварка шайб на болт крепления .
На видео показан процесс замены подшпника полуоси на автомобиле ВАЗ 2106. Применен комплект подшипника ступицы .
Ролик про бюджетную замену переднего стакана классики, своими руками. Технология обработки конечно не "ахти", .
Для личных нужд был взят легендарный автомобиль советского, а затем и российского автопрома. Машинка старенькая .
Этом всем привет сегодня в ремонте ваз 2106 меняем задние амортизаторы так мы так как машина ничего накидать в .
. классика ваз 2106 вот попытаюсь вам немножко рассказать о тонкостях замена этой панели вот что еде как сверлить что .
Замена солдатика,замена бруса и полка своими руками на ваз 2106 На развитие канала, а так же на покупку сварочной .
Быстрый ремонт задних стаканов подвески ВАЗ-2109. Всем спасибо за просмотр. Подписывайтесь на канал и ставьте .
Музыка: Coopex, mak, Kelo feat. Prettyboy Kelsey - Don't Look Back Brevis feat. Moeazy - Extra Guac Пытаюсь построить корч .
в видео произвожу замену задних колодок на ваз 2107. по аналогии меняется на ваз 2101,2102,2103,2104,2105,2106.
В серии видео "Прикрутил и помчал" рассказываем как быстро и правильно установить тюнинг на автомобиль.
Всем привет) Сегодня у нас речь пойдёт о том как ко мне заехала на шумоизоляцию ваз 2115. Соответственно после того .
Устройство автомобилей Ваз 2103 - 06. Часть 1
Вступление
1. Внешний вид
2. Двигатель
3. Система охлаждения
4. Система питания
5. Система смазки
6. Воздушный фильтр
7. Карбюратор Ваз 2103
8. Работа карбюратора Ваз 2103
9. Карбюратор Ваз 2106
10. Работа карбюратора Ваз 2106
11. Сцепление Ваз 2103/2106
12. Привод сцепления Ваз 2103/2106
13. КПП 4-ех ступенчатая
14. Работа КПП 4-ех ступенчатой
15. КПП 5-ти ступенчатая
16. Работа КПП 5-ти ступенчатой
17. Кардан Ваз 2103/2106
18. Задний мост Ваз 2103/2106
19. Передняя подвеска
20. Задняя подвеска
21. Амортизаторы
22. Тормозная система
23. Привод тормозной системы
24. Работа тормозной системы
25. Рулевое управление
26. Отопитель и омыватель
27. Кузов
28. Сидения и двери
29. Система зажигания
30. Генератор Ваз 2103/2106
31. Регулятор напряжения
32. Стартер Ваз 2103/2106
Вступление:
Внешний вид Ваз 2103/2106
Автомобили семейства ВАЗ-2103 и ВАЗ-2106 являются моделями последовательного развития конструкции малолитражных автомобилей "Жигули". Их отличают хорошие динамические качества и комфортабельность. Вместе с тем, для наиболее полного удовлетворения запросов покупателей на основе базовых моделей ВАЗ-2103 и ВАЗ-2106 завод выпускает модификации автомобилей, которые отличаются, в основном, установкой двигателей с другим рабочим объемом цилиндров. Компоновка (расположение узлов и агрегатов) автомобилей ВАЗ-2103 и ВАЗ-2106 классическая, т.е. двигатель расположен спереди вдоль осевой линии автомобиля, а ведущими являются задние колеса. Крутящий момент от двигателя передается к задним колесам через узлы трансмиссии, к которой относятся сцепление, коробка передач, карданная передача, главная передача, дифференциал и полуоси заднего моста. Двигатель вместе со сцеплением и коробкой передач образует силовой агрегат, который закреплен на автомобиле в трех точках на резиновых опорах. В конструкции автомобилей учтены требования активной и пассивной безопасности, которым на Волжском автозаводе всегда уделялось большое внимание. Автомобили отвечают всем требованиям по безопасности Европейской Экономической комиссии ООН.
Двигатель. На автомобилях устанавливаются унифицированные двигатели ВАЗ различной мощности в зависимости от модели автомобиля или ее модификации. Двигатели - четырехтактные, карбюраторные, рядные, с верхним расположением распределительного вала. Система смазки двигателя снабжена полнопоточным масляным фильтром 10 и рассчитана на применение специальных масел с комплексом присадок, придающих маслу высокие смазочные свойства, стойкость против окисления и позволяющих работать в широком диапазоне температур. Система вентиляции картера - закрытого типа, обеспечивает отсос газов из картера во впускной трубопровод и повышает долговечность двигателя. Система охлаждения - жидкостная, закрытого типа.
В систему охлаждения двигателя включен отопитель кузова, в который жидкость поступает из головки цилиндров через кран и отводится к насосу. Охлаждающая жидкость - специальная с низкой температурой кипения, не действует на металлы и резину. Жидкость заливают на заводе, и не требуется ее замены в течение двух лет. Система питания двигателя включает воздушный фильтр 17, карбюратор, топливный насос 11 с рычагом ручной подкачки топлива и топливный бак. Карбюратор с падающим потоком имеет две последовательно включающиеся смесительные камеры. На карбюраторе установлен высокоэффективный воздушный фильтр сухого типа, имеющий бумажный фильтрующий элемент с дополнительным очистителем из нетканого синтетического волокна. Топливный бак 20 размещен в багажнике. Система выпуска газов снабжена тремя последовательно расположенными глушителями.
Соединенные хомутами узлы системы крепятся к полу кузова двумя резиновыми ремнями на корпус основного глушителя и резиновой подушкой за выпускную трубу. Трансмиссия. Сцепление - однодисковое сухое с диафрагменной нажимной пружиной и гасителем крутильных колебаний (демпфером) на ведомом диске. Для управления сцеплением 'служит ножная педаль с серво-пружи- ной и гидравлическим приводом. Коробка передач 46 имеет четыре передачи для движения вперед и одну передачу для заднего хода. На автомобилях в вариантном исполнении возможна установка пя- тиступенчатой коробки передач. Все передачи пе- реднего хода снабжены синхронизаторами, которые до включения шестерен выравнивают скорости вра- щения соединяемых деталей. Выбранные передаточ- ные числа обеспечивают уверенное трогание с места, хороший разгон и высокую экономичность. Карданная передача передает крутящий момент от коробки передач к главной передаче и состоит из двух валов с промежуточной опорой 43, резиновой муфты и двух карданных шарниров на игольчатых подшипниках. Главная передача и дифференциал находятся в картере заднего моста.
Главная передача - коническая, гипоидного зацепления, дифференциал - двухсателлитный. Состоит из рулевого механизма и рулевого привода, передающего усилие водителя к управляемым колесам. Редуктор рулевого механизма червячный, с глобоидальным червяком и двухгребневым роликом. Передаточное отношение редуктора 16,4. Рулевой привод - трехзвенный, включает в себя одну среднюю и две боковые симметричные тяги, сошку, маятниковый и поворотные рычаги. Подвеска передних колес - независимая, на поперечных рычагах, с цилиндрическими пружинами, телескопическими гидравлическими амортизаторами двухстороннего действия и стабилизатором поперечной устойчивости. Амортизаторы размещены внутри пружин. Штампованные верхние и нижние рычаги 4 подвески соединены с кованой поворотной цапфой с помощью двух шаровых шарниров. При помощи резинометаллических шарниров, осей, болтов и гаек нижние рычаги соединены с поперечиной передней подвески, а верхние рычаги - с несущей частью кузова. Торсионный стабилизатор поперечной устойчивости уменьшает боковой наклон кузова на повороте и снижает поперечные раскачивания кузова. Соединен с кузовом и нижними рычагами с помощью кронштейнов, охватывающих резиновые подушки штанги стабилизатора. Подвеска задних колес зависимая, с цилиндрическими пружинами и гидравлическими телескопическими амортизаторами двустороннего действия. Представляет собой жесткую балку (задний мост) 40, связанную с кузовом одной поперечной и четырьмя продольными штангами 39. Имеет три буфера сжатия, расположенные по концам балки заднего моста и в центре. Амортизаторы 28 установлены вне пружин и крепятся сверху к кузову, а снизу - к концам балки заднего моста через конические резиновые втулки. Тормоза. Тормозная система снабжена гидравлическим приводом к колесным механизмам, управляется педалью подвесного типа и действует на все колеса. Система стояночного и запасного (аварийного) торможения (т.е. ручной тормоз) управляется рычагом 23 (рис. 2) и действует только на задние колеса.
Эта система имеет механический тросовый привод. Передние тормоза 2 - дисковые, состоят из диска и суппорта. Диск прикреплен к ступице колеса, а суппорт, охватывающий диск тормоза, прикреплен к кронштейну, установленному на поворотной цапфе. Внутри суппорта находятся колесные гидравлические цилиндры с поршнями, передающими усилия на колодки с фрикционными накладками. Задние тормоза 39 - барабанные, с само устанавливающими колодками, с приводом от одного главного цилиндра или от рычага механического привода. В алюминиевом барабане заднего тормоза находится чугунное рабочее кольцо. Гидравлический привод тормозов состоит из двух независимых контуров (систем) торможения передних и задних колес. Поэтому бачок имеет две емкости для тормозной жидкости, а в главном цилиндре сделаны две независимые полости с двумя поршнями. Две независимые системы введены для безопасности: в случае повреждения одной из них (утечка жидкости или повреждения трубопровода), вторая остается в действии.
Имеющийся в системе привода задних проводов регулятор давления уменьшает вероятность блокировки колес при торможении. Электрооборудование автомобилей выполнено по однопроводной схеме, в которой отрицательные выводы источников тока и потребителей электроэнергии соединены СИ "массой", выполняющей функцию второго провода. Источниками тока в системе являются генератор переменного тока типа Г-221 с встроенным полупроводниковым выпрямителем и свинцовая аккумуляторная батарея типа 6СТ-55. Для пуска двигателя применяется стартер СТ-221 с электромагнитным тяговым реле и роликовой обгонной муфтой. В систему зажигания входят катушка зажигания, распределитель зажигания с прерывателем, центробежным автоматом и вакуумным корректором угла опережения зажигания, провода высокого и низкого напряжения, свечи зажигания и выключатель зажигания. Система освещения и световой сигнализации автомобилей обеспечивает ближнее и дальнее освещение дороги, обозначение габарита автомобиля сигнальными огнями, освещение контрольно-измерительных приборов и внутреннее освещение кузова, а также световую сигнализацию о повороте автомобиля и о работе отдельных систем двигателя и автомобиля. Основными приборами наружного освещения являются фары, подфарники, боковые указатели поворота, задние фонари, катафоты и фонари освещения регистрационного знака. Салон освещают два плафона, которые включаются выключателями, расположенными на корпусах плафонов. Кроме того, имеются дверные выключатели на стойках передних и задних дверей.
При открывании какой-либо двери включаются оба плафона. На щитке приборов размещены тахометр, спидометр со счетчиками пройденного пути, указатель температуры охлаждающей жидкости, указатель уровня топлива с контрольной лампой резерва и указатель давления масла с контрольной лампой недостаточного давления. Кроме того, в спидометре и тахометре находится шесть контрольных ламп. Кузов автомобилей типа "седан", цельнометаллический, несущей конструкции, т.е. такой, к которому крепится силовой агрегат (двигатель в сборе с коробкой передач и сцеплением) и все остальные узлы и механизмы автомобиля. Корпус кузова представляет собой сварную пространственную ферму, основными деталями которой являются стойки боковины, лонжероны и пороги пола, боковой брус крыши и различные поперечины. Эти элементы коробчатого сечения в сочетании с несущими внутренними и наружными панелями и соединительными деталями придают конструкции требуемую жесткость. Передние двери с передней навеской имеют два безопасных стекла: переднее поворотное с рукояткой и фиксатором, заднее опускное с приводом от ручки стеклоподъемника.
Передние двери запираются ключом снаружи и кнопкой изнутри; запертая дверь может быть открыта внутренней ручкой. Задние двери с передней навеской имеют два безопасных стекла: переднее - опускное с приводом от ручки, заднее неподвижное. Замок задней двери имеет блокировку. Дверь запирается изнутри кнопкой; запертая дверь не может быть открыта внутренней ручкой. Запорное устройство каждой двери состоит из замка, внутреннего привода замка с ручкой, наружной ручки и фиксатора, расположенного на стойке кузова. Ветровое стекло типа "триплекс", состоящее из двух слоев стекла с прозрачной пластмассовой пленкой между ними, даже при растрескивании остается прозрачным. Заднее и боковые стекла безопасные, закаленные. Капот, открывающийся в сторону движения автомобиля, навешен на кузов по переднему краю и закреплен сзади в одной точке замком. Багажник размещен в задней части кузова. Замок крышки багажника запирается и отпирается ключом. В багажнике размещается запасное колесо 37, домкрат, а также набор шоферского инструмента и принадлежностей. Передние сиденья раздельные с откидными спинками и с механизмом регулировки положения сиденья и наклона спинки. Заднее сиденье - неподвижное, цельное. Модификации автомобилей ВАЗ-2103 различаются установкой двигателей различной мощности (см. "Техническая характеристика автомобилей").
Автомобиль ВАЗ-2106 отличается от ВАЗ-2103 установкой более мощного двигателя с рабочим объемом 1,6 л, внутренним и наружным оформлением кузова. измененной схемой оборудования. Модификации ВАЗ21061 и ВАЗ - 21065 отличаются от ВАЗ-2106 установкой двигателей с другим рабочим объемом. Модификация ВАЗ-2106 оснащена двигателем 2106, как и автомобиль ВАЗ-2106, но комплектуется пятиступенчатой коробкой передач и главной передачей с передаточным числом 3,9. На ВАЗ-21065 может быть установлена бесконтактная система зажигания и карбюратор 21053-1107010 (типа "Солекс"), галогеновые фары, электрообогреваемое заднее стекло. В кузове изменены обивка и подголовники сидений.
ПешеходЪ

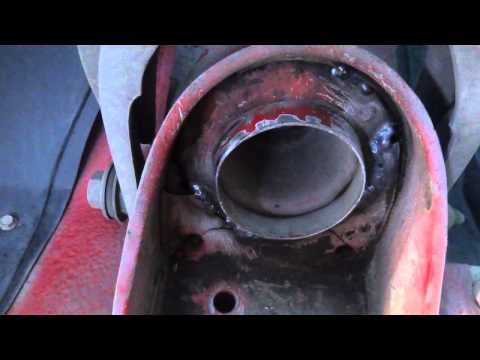

Прошу помочь советом! На днях отвалился опорный стакан переднего амортизатора, геморой не из приятных! посоветуйте как лучше сделать!
P.S. за пол года поменял в машине практически "Все", начиная генератором и заканчивая стеклами на дверях, и одих х. что-то да ломается. сил нет да и терпение на исходе, нравится она мне ничего не могу поделать.
Детали помененные за пол года:
1. дважы перебрана ходовая (замена рулевых-реактивных тяг, шаровых, рычаги и т.д.)
2. трамблер
3. генератор нивовский на 80А
4. аккумулятор на 70А
5. карбюратор семерошный 30ой комплектации.
6. помпа
7. капремонт движка с полной заменой поршневой группы
8. головка блока цилиндров
9. катушка зажигания
10. установил семерошные стекла с электропакетом
11. полностью поменял обшивку в салоне (пол, двери).
Подруга грозится разбить ее, вроде как по ее словам живу не с ней а с машиной.
не обламайтесь помогите советом, кстати пишу все это пока деука моя спит.
Оладий
Отпетый ЖигулистЪ
Прошу помочь советом! На днях отвалился опорный стакан переднего амортизатора, геморой не из приятных! посоветуйте как лучше сделать!
Эт ты парень хорошо попал! Была у нас такая дрянь, амортизатор заклинило так, что еле достал.
Смысл в том, что сам по себе этот стакан приварить по-хорошему не сможет даже сварщик-вундеркинд ввиду неудобоваримой формы рядом расположенного железа.
В общем, в моём случае вся эта железяка, где крепится амортизатор и ось верхнего рычага срезалась болгаркой, приваривалась новая (ее надо усилить точечной сваркой), поскольку по агентурным данным отдельно стаканы не выпускаются. При снятии пружины будь осторожен, убить может запросто! Передняя подвеска это воистину гемор! Терпения!
kolynsdv
Жигулеша
[quote name='lohoput' date='28.5.2008, 0:24' post='78431']
Прошу помочь советом! На днях отвалился опорный стакан переднего амортизатора.
Дружище, сильно не растраивайся, а то смотрю тебя напугали тут всякие умельци ху. евы У меня на днях тоже отвалился :)))))))) Делается эта шняга в тичение часа, ну если конечно подемник иметь . А так ничего сложного, Снимаеш колесо, амартизатор с пружиной снимаеш и вари себе на здоровье!
а то матор снимать, балгаркой резать, маньяки . А проще ежай на СТО у нас такой ремонт в 300-400руб встанет, за то нервы целее будут!
Tolik
Жигуль
Была такая же история, заехал на СТО через 2 часа забрал, уже пол года езжу и все норм тьфу-тьфу-тьфу. Отдал за ремонт 300 руб.
kolynsdv
Жигулеша
Вот и яговорю, 300 сотки и дело в шляпе! Парни, мож вам инструкцию и фотки с подробным описанием прислать как это сделать, что бы вы маторы не снимали!
Господин поручик
. придиратор.
. "Дружище" ровно год назад расстроен был. Поздно ты его успокаиваешь. И еще-забаню нафих навсегда, если позволишь себе оскорбительные выпады в адрес участников форума. Для начала-письменное предупреждение
mik58
Матерый ЖигулистЪ
Вот и яговорю, 300 сотки и дело в шляпе! Парни, мож вам инструкцию и фотки с подробным описанием прислать как это сделать, что бы вы маторы не снимали!
kolynsdv
Жигулеша
если есть то шли у меня правый гниет надо будет варит хочу сам
[/quote]
Надо в личных фото архивах покапаться, найду, сразу выложу.
. "Дружище" ровно год назад расстроен был. Поздно ты его успокаиваешь. И еще-забаню нафих навсегда, если позволишь себе оскорбительные выпады в адрес участников форума. Для начала-письменное предупреждение
. "Дружище" ровно год назад расстроен был. Поздно ты его успокаиваешь.
"дружище" то год назад, а вот преятель мой недавно, говорит так мол и так попал, я ему даже не поверил сначало что такую ерунду на таком форуме вычетал. по поводу оскарблений извеняйте, в преть постараюсь не ругаться. эмоции.
a-maximoff
ПешеходЪ
OshT
ПешеходЪ
Ребят такой вопрос, а если стакан к лонжерону на болты посадить нормально будет?
Вот и яговорю, 300 сотки и дело в шляпе! Парни, мож вам инструкцию и фотки с подробным описанием прислать как это сделать, что бы вы маторы не снимали!
Виктоp
Жигуль
как новичек среди автолюбителей позволю задать себе глупый вопрос касательно стакана..
что есть признаком его отрыва?
когда автомобиль сильно опущен с одной стороны? как бы провален?
Роман Кировоград
Отъявленный ЖигулистЪ
стакан может треснуть, прогнить, в него пружина упирается, чтоб все осмотреть хорошо нужно снять пружину, может сама пружина лопнула вот и просела одна сторона.
Виктоp
Жигуль
Рома, спасибо за ответ!
Вот решил сделать пару фото из моторного отсека.
Вот левая сторона (водительская) выглядит так:
А правая вот так:
Визуально расстояние от края покрышки левого переднего колеса до арки примерно на пару сантиметров меньше, чем с правой стороны. Т.е. машинка явно перекошена.
Я так понимаю, левый стакан требует ремонтных работ?
Mazan161
ПешеходЪ
Не обязательно- для начала надо снять пружины и сравнить их высоту в свободном состоянии,вариантов несколько либо они разные по жесткости либо стояли на разных машинах либо начинает проваливаться опорная площадка в моторный отсек (лечение простое-установка уголков) либо проблема в рычагах
Виктоp
Жигуль
doc-bart
ЖигулистикЪ
После сварочных работ шток амортизатора закрепить обязательно двумя гайками- основная + контргайка. У себя прохлопал сей момент как-то раз - основная гайка открутилась, шток разодрал весь стакан и погнулся вдобавок. Имейте в виду такой момент.
Виктоp
Жигуль
После сварочных работ шток амортизатора закрепить обязательно двумя гайками- основная + контргайка. У себя прохлопал сей момент как-то раз - основная гайка открутилась, шток разодрал весь стакан и погнулся вдобавок. Имейте в виду такой момент.
daniliani
ЖигулистикЪ
Всем привет, представляете, такая беда случилась.
К Вам пару вопросов:
1 каким образом они крепятся к кузову?
2 возможно ли стакан прикрепить на болты?
Заранее благодарен за ответы!
Sergei43rus
ЖигулистикЪ
Всем привет, представляете, такая беда случилась.
К Вам пару вопросов:
1 каким образом они крепятся к кузову?
2 возможно ли стакан прикрепить на болты?
Заранее благодарен за ответы!
Помоему на болты не прикрепить там просто места не хватит, я просто брал шайбу (которая сверху ставится и прижимает резинку гайкой) Только надо отверстие в ней увеличить, т.к. на штоке до резьбы стоит втулка. Немного уменьшить наружный диаметр, и через низ (тобиш изнетри стакана) завести до упора в верх и по кромке по бокам приварить. Уже проехал так 3 года и немало намотал км никаких проблем.
buzulook
Жигуленышь
Видео по запросу замена стакана амортизатора ваз 2106 – кликай. Руководства по ремонту автомобилей своими руками плюс видео по техническому обслуживанию авто. Как своими руками отремонтировать автомобиль в домашних условиях. Поможем себе в ремонте и отремонтироваем авто сами. Мы знаем как восстановить автомобиль с минимальными вложениями. Видео инструкцию прилогаю.
Категория: Ремонт самому
Смех в теме: – Я слышал, что твоя женитьба выглядела очень романтично. Тебе ведь пришлось похитить жену?- Да, так оно и было.- И ее родители гнались за вами?- Гнались.- И не догнали?- Догнали.- И чем же все это кончилось?- Они живут вместе с нами в нашей квартире.
Опубликовал Админ: по просьбе Патрика
В ходу появился посторонний звук, нужно было найти его источник и устранить.
Толщина шайб такая же как и толщина стандартного стакана? Если нет, то в таком случае не возникнут проблеммы с геометрией подвески?
распорка тут тоже виновата. она ограничивает деформацию брызговика и нагрузка на стакан повышается.
так можно шаровые потерять , если повезет ,через сколько их менять надо ?
Довольно неплохо приварил)красиво))
Ну и как оно работает? Выглядит вроде крепко))
Получилось не плохо, у меня такая же точно проблема, Хотелось бы узнать, шайба которая первая вваривалась,это шайба что резинку стягивает с верху и с низу, или какая другая. То по магазинам побегал там ничего предложить не могут. И ещё. варилось я так понимаю простым инвертором?
А у меня этот стакан вообще оторвало , теперь не знаю что делать :(
Спасибо. Отличная работа.
Познавательно, вырвало неделю назад, но у меня аккуратно по кругу) сейчас в гараже, буду ремонтировать, на стойках плаза спорт 5 лет отъездил. И на тебе, Сюрприз! Долгожданный, думал пару лет и кирдык им придет. 100.т.км прошел. 98года машинка.
красавец. пс.с низу тоже вырывает около крепления стакана самого уже варил))
Всем доброго времени суток! Возникла проблема! Дня 3-4 назад спереди справа появился стук. Много писать не буду, оказалось что оторвало опорный стакан. Нажимаешь на крыло, а он ходит вместе с амортизатором, я ни разу не снимал амортизаторы, но как я понял, он там на сварке. А если варить, то там не подберешься путем(( На форумах пишут, что там двигатель снимать, крыло, балгарить брызговик, но это гон мне кажется. Может кто подскажет что и как сделать. Как вообще его оторвала. Машина не гнилая, ям не ловил, подвеска не жесткая, стоковая.
