На автомобили Форд Фокус 1 европейского производства устанавливаются электронные блоки управления фирм FoMoCo, Bosch, Delphi, Continental, Magneti Marelli, TRW, Siemens, Visteon и т.д. Несмотря на многообразие неисправностей, всё же выделим наиболее встречаемые в ремонте и расскажем о способах их устранения.

По нашей статистике привозимых блоков в 80% случаев не требуется ремонт ЭБУ Ford Focus 1, т.к. диагностика была произведена неправильно. Проблема изначально кроется в проводке автомобиля

ЭБУ Форд Фокус 1 – какие функции выполняет

Электронный блок управления (ЭБУ) двигателем — это специализированный компьютер, который принимает сигналы от датчиков и выдает команды на исполнительные устройства.

Он выполняет следующие функции:

управляет распределенным впрыском топлива в цилиндры, включает и выключает топливный насос;
обеспечивает искробразование на свечах и корректирует угол опережения зажигания;
управляет подачей воздуха при пуске двигателя;
регулирует частоту вращения коленчатого вала на холостом ходу;
управляет работой вентиляторов системы охлаждения двигателя;
на автомобилях с кондиционером управляет включением и выключением компрессора, а также контролирует работу ряда устройств;
на автомобилях с автоматической трансмиссией управляет коробкой передач.

Система состоит из электронного блока управления, датчиков и исполнительных устройств, соединительных проводов с разъемами. Датчики системы управления двигателем: синхронизации, положения распределительного вала, концентрации кислорода, массового расхода воздуха (либо датчик абсолютного давления и температуры воздуха на впуске), температуры охлаждающей жидкости, положения дроссельной заслонки, скорости движения автомобиля, сцепления, положения рычага выбора передачи.
Исполнительные устройства: электромагнитные форсунки; модуль зажигания; регулятор холостого хода; реле зажигания, стартера и топливного насоса; контрольная лампа неисправности двигателя на панели приборов; электромагнитный клапан продувки адсорбера; клапан системы рециркуляции отработавших газов.

Колодка и диагностический разъём ЭБУ Форд Фокус 1

В систему управления двигателем интегрирован иммобилайзер. Кроме того, выполнены соединения с электронным блоком управления АБС с противопробуксовочной системой и системой стабилизации траектории.

ЭБУ Ford Focus 1 – основные неисправности

Частой проблемой ЭБУ Ford Focus 1 является выход из строя электронных компонентов, которые управляют катушками зажигания.

В подавляющем большинстве случае это происходит вследствие выхода из строя самой катушки — при этом двигатель начинает троить, перестают работать 1 или более цилиндров. В результате по электронной диагностики в системе висят ошибки вида P030х опознаны перебои зажигания в цилиндре Х.

Причиной данной поломки является неисправная катушка зажигания, соответственно после замены на исправную ничего не меняется (также не помогает замена свечей, ВВ проводов и т.д.). Проблема конкретно в самом блоке управления. ЭБУ-Сервис произведет восстановление и устранит проблему по пропускам зажигания в одном или нескольких цилиндрах.

Отсутствует импульс с ECU на одну или несколько форсунок. Электронная диагностика дает ошибки в системе вида P021x (цепь управления форсункой цилиндра Х неисправна).

Блок управления не выходит на связь.
Ошибки по дроссельной заслонке в системе: P1122 (низкое напряжение в цепи привода дроссельной заслонки), P1126 (обрыв цепи управления реле привода дроссельной заслонки).
Пропадают холостые обороты + плавают. Электрика в норме.
и др.

Мы привели лишь основные проблемы и типовые случае, в реальности их намного больше.

Видео: Как прошить ЭБУ Форд Фокус 1

Где находиться ЭБУ Форд Фокус 1

Блок установлен на стойке под панелью приборов с правой стороны за вещевым ящиком.Чтобы двигатель автомобиля работал в оптимальном режиме, микропроцессор блока по специальной программе, хранящейся в памяти устройства, анализирует поступающую информацию и рассчитывает необходимые параметры сигналов для исполнительных устройств.

Полезные советы по обслуживанию ЭБУ Форд Фокус 1

Для того, чтобы продлить срок службы ЭБУ Форд Фокус 1 необходимо выполнить ряд рекомендации:

внимательно следить за исправностью электрооборудования и основных узлов и агрегатов, которые управляются электронными блоками управления. В случае их некорректной работы — съездить на диагностику и оценить масштаб проблемы. Неисправные агрегаты со временем перенапрягают компонентную базу блоков управления, в итоге они выходят из строя (особенно часто это происходит на блоках управления АКПП и ABS/ESP)
не забивать на проблемы с электрикой (что-то коротит и т.п.)
не допускать попадания влаги и масла в ЭБУ
при сильных морозах (особенно на дизелях) не пытаться отчаянно заводится на посаженном аккумуляторе
не подключать блоки управления и электронные устройства завязанные на них при накинутых клеммах аккумулятора
не давать лазить тем, кто в них не разбирается

Соблюдая эти нехитрые меры предосторожности вы существенно сократите вероятность столкновения с проблемами по электронным блокам.

Пошаговая инструкция замены ЭБУ Форд Фокус 1

Для того, чтобы снять ЭБУ на автомобиле Форд Фокус 1 необходимо выполнить следующий порядок действий:

Если при замене ЭБУ на автомобиле Форд Фокус 1 донор такой же марки и серии, то в большинстве случаев перепрашивать его не надо.

Кроме того, ЭБУ Форд Фокус 2 хранит диагностические коды, указывающие на неисправность конкретного элемента системы и характер этой неисправности, чтобы помочь специалистам в проведении диагностики и ремонта.

В сегодняшней статье мы расскажем вам какие функции выполняет, распространенные неисправности и где находится ЭБУ Форд Фокус 2. А также я дам вам пошаговую инструкцию по его снятию и замены.

ЭБУ Форд Фокус 1 – какие функции выполняет

Электронный блок управления (ЭБУ) двигателем — это специализированный компьютер, который принимает сигналы от датчиков и выдает команды на исполнительные устройства

ЭБУ на автомобилях Форд Фокус 2 выполняет следующие функции:

управляет подачей воздуха при пуске двигателя;
на автомобилях с автоматической трансмиссией управляет коробкой передач
управляет распределенным впрыском топлива в цилиндры, включает и выключает топливный насос;
регулирует частоту вращения коленчатого вала на холостом ходу;
обеспечивает искробразование на свечах и корректирует угол опережения зажигания;
на автомобилях с кондиционером управляет включением и выключением компрессора, а также контролирует работу ряда устройств;
управляет работой вентиляторов системы охлаждения двигателя;

Проверка ЭБУ Форд Фокус 2

Исполнительные устройства: электромагнитные форсунки; модуль зажигания; регулятор холостого хода; реле зажигания, стартера и топливного насоса; контрольная лампа неисправности двигателя на панели приборов; электромагнитный клапан продувки адсорбера; клапан системы рециркуляции отработавших газов.

Видео: Проверка ЭБУ, щитка приборов и ключа зажигания Фокус 2

Где находиться ЭБУ Форд Фокус 2

ЭБУ Форд Фокус 2 установлен на стойке под панелью приборов с правой стороны за вещевым ящиком. Чтобы двигатель автомобиля работал в оптимальном режиме, микропроцессор блока по специальной программе, хранящейся в памяти устройства, анализирует поступающую информацию и рассчитывает необходимые параметры сигналов для исполнительных устройств.

ЭБУ Ford Focus 2 – основные неисправности

Частой проблемой ЭБУ Ford Focus 2 является выход из строя электронных компонентов, которые управляют катушками зажигания.

Центральная плата ЭБУ Форд Фокус 2

Ошибки по дроссельной заслонке в системе: P1122 (низкое напряжение в цепи привода дроссельной заслонки), P1126 (обрыв цепи управления реле привода дроссельной заслонки).
Пропадают холостые обороты + плавают. Электрика в норме.
Блок управления не выходит на связь
и др.

Мы привели лишь основные проблемы и типовые случае, в реальности их намного больше.

Демонтированный блок управления Форд Фокус 2

Пошаговая инструкция замены ЭБУ Форд Фокус 2

Для того, чтобы снять ЭБУ на автомобиле Форд Фокус 2 необходимо выполнить следующий порядок действий.

для двигателя C16DD0X 1.6 DI Diesel – 1456750 (другие номера 1688224, 1695497);
для двигателей C16HDEZ Zetec 1.6 DOHC EFI и C14HDEZ Zetec 1.4 DOHC EFI – 1331018 (другой номер 1333603);
для двигателя C25KDTD 2.5L Duratec VCT Turbo – 1373543;
для двигателя C20DD0X 2.0 DI Diesel – 1347883 (другие номера 1469716, 1570697);
для двигателя C20HDEA 2.0L Duratec 16V и C18HDEA 1.8L Duratec 16V – 1364789 (другой номер 1712930);
перчатки тканевые, набор головок и гаечных ключей, набор отверток, ключ TORX T25, домкрат, опоры под кузов автомобиля.

Демонтаж ЭБУ Форд Фокус 2 1.8 и 2.0 R4 Duratec-НЕ 16V

[attention type=red]Примечание автора статьи: Если при замене ЭБУ на автомобиле Форд Фокус 1 донор такой же марки и серии, то в большинстве случаев перепрашивать его не надо.[/attention]

Полезные советы по обслуживанию ЭБУ Форд Фокус 1

Для того, чтобы продлить срок службы ЭБУ Форд Фокус 1 необходимо выполнить ряд рекомендации:

не забивать на проблемы с электрикой (что-то коротит и т.п.)
при сильных морозах (особенно на дизелях) не пытаться отчаянно заводится на посаженном аккумуляторе
не подключать блоки управления и электронные устройства завязанные на них при накинутых клеммах аккумулятора
не допускать попадания влаги и масла в ЭБУ
внимательно следить за исправностью электрооборудования и основных узлов и агрегатов, которые управляются электронными блоками управления. В случае их некорректной работы — съездить на диагностику и оценить масштаб проблемы. Неисправные агрегаты со временем перенапрягают компонентную базу блоков управления, в итоге они выходят из строя (особенно часто это происходит на блоках управления АКПП и ABS/ESP)
не давать лазить тем, кто в них не разбирается

Снятие и установка ЭБУ Форд фокус 2.

Двигатели 1,4 и 1,6 л R4 Duratec 16V, а также 1,6 л R4 16V Duratec Ti-VCT

2. Отожмите фиксатор.

3. Снимите крышку блока управления двигателем.

4. Выверните винт крепления.

5. Отсоедините колодку проводов от ЭБУ на Форд.

6. Выверните три винта крепления.

7. Снимите блок управления двигателем.

8. Установите детали в порядке, обратном снятию.

Снятие и установка ЭБУ Форд фокус 2.

Двигатели 1,8 и 2,0 л R4 Duratec-HЕ16V

1. С помощью домкрата вывесите переднюю часть автомобиля и подставьте ее на надежные опоры.

2. Снимите правое переднее колесо.

3. Снимите правый подкрылок.

4. Выверните четыре винта крепления крышки короба блока управления двигателем.

5. Снимите крышку.

6. Извлеките блок управления из короба.

7. Сместите фиксаторы.

8. Отсоедините колодки жгутов проводов. Извлеките блок управления двигателем Форд Фокус 2.

Элементы электронной системы управления двигателем:
1* — датчик абсолютного давления и температуры воздуха на впуске;
2 — блок управления дроссельным узлом;
3* — монтажный блок предохранителей и реле в салоне автомобиля;
4* — датчик фаз;
5* — управляющий датчик концентрации кислорода;
6* — диагностический датчик концентрации кислорода;
7* — свечи зажигания;
8 — катушка зажигания;
9* — датчик температуры охлаждающей жидкости;
10* — сигнализатор неисправности системы управления двигателем;
11* — колодка диагностики (диагностический разъем);
12 — электронный блок управления;
13 — аккумуляторная батарея;
14 — монтажный блок предохранителей и реле в моторном отсеке;
15* — датчик положения коленчатого вала;
16* —форсунки;
17* — датчик детонации

*Элемент на фото не виден

Система управления двигателем состоит из электронного блока управления (ЭБУ), датчиков параметров работы двигателя и автомобиля, а также исполнительных устройств.

Электронный блок управления двигателем
ЭБУ представляет собой мини-компьютер специального назначения. В его состав входят оперативное запоминающее устройство (ОЗУ) и программируемое постоянное запоминающее устройство (ППЗУ). ОЗУ используется микропроцессором для временного хранения текущей информации о работе двигателя (измеряемых параметров) и расчетных данных. Из ОЗУ блок управления двигателем берет программы и исходные данные для обработки. В ОЗУ записываются также коды возникающих неисправностей. Эта память энергозависима, т. е. при прекращении электрического питания (отключении аккумуляторной батареи или отсоединении от ЭБУ колодки жгута проводов) ее содержимое стирается. ППЗУ хранит программу управления двигателем, которая содержит последовательность рабочих команд (алгоритмов) и калибровочных данных — настроек. ППЗУ энергонезависимо, т. е. содержимое памяти не изменяется при отключении питания.
ЭБУ получает информацию от датчиков системы и управляет исполнительными устройствами, такими как топливный насос и форсунки, катушка зажигания, дроссельная заслонка, нагревательный элемент датчика концентрации кислорода, клапан продувки адсорбера, муфта компрессора кондиционера, вентилятор системы охлаждения.
Электронный блок управления расположен в подкапотном пространстве рядом с аккумуляторной батареей.
Кроме подвода напряжения питания к датчикам и управления исполнительными устройствами ЭБУ выполняет диагностические функции системы управления двигателем (бортовая система диагностики) — определяет наличие неисправностей элементов в системе, включает сигнализатор неисправности в комбинации приборов и сохраняет в своей памяти коды неисправностей.
При обнаружении неисправности, во избежание негативных последствий (прогорание поршней из-за детонации, повреждение каталитического нейтрализатора в случае возникновения пропусков воспламенения топливовоздушной смеси, превышение предельных значений по токсичности отработавших газов и пр.), ЭБУ переводит систему на аварийные режимы работы. Суть их состоит в том, что при выходе из строя какого-либо датчика или его цепи блок управления двигателем применяет замещающие данные, хранящиеся в его памяти.

Сигнализатор неисправности системы управления двигателем в комбинации приборов

Сигнализатор неисправности системы управления двигателем расположен в комбинации приборов.
Если система исправна, то при включении зажигания сигнализатор должен загореться — таким образом, ЭБУ проверяет исправность сигнализатора и цепи управления. После пуска двигателя сигнализатор должен погаснуть, если в памяти ЭБУ отсутствуют условия для его включения. Включение сигнализатора при работе двигателя информирует водителя о том, что бортовая система диагностики обнаружила неисправность, и дальнейшее движение автомобиля происходит в аварийном режиме.
При этом могут ухудшиться некоторые параметры работы двигателя (мощность, приемистость, экономичность), но движение с такими неисправностями возможно, и автомобиль может самостоятельно доехать до СТО.
Если неисправность носила временный характер, ЭБУ выключит сигнализатор. Коды неисправностей (даже если сигнализатор погас) остаются в памяти блока и могут быть считаны с помощью специального диагностического прибора — сканера, подключаемого к колодке диагностики.

Расположение колодки диагностики в салоне автомобиля

Колодка диагностики (диагностический разъем) расположена в салоне автомобиля слева под рулевым колесом — закреплена на нижней декоративной накладке панели приборов.
При удалении кодов неисправностей из памяти электронного блока с помощью диагностического прибора сигнализатор неисправности в комбинации приборов гаснет.
Датчики системы управления выдают ЭБУ информацию о параметрах работы двигателя и автомобиля, на основании которых он рассчитывает момент, длительность и порядок открытия топливных форсунок, момент и порядок искрообразования.

Расположение датчика положения коленчатого вала (показано на демонтированном двигателе)

Датчик положения коленчатого вала

Датчик положения коленчатого вала закреплен на блоке цилиндров двигателя под стартером, в месте стыка блока с картером сцепления. Датчик выдает блоку управления информацию о частоте вращения и угловом положении коленчатого вала.
Датчик — индуктивного типа…

…реагирует на прохождение вблизи своего сердечника зубьев задающего диска, выполненного на внутренней торцевой поверхности маховика.

7 лет

Покажу в вкратце как я справлялся с установкой.
Не сфотографировал процесс вырезания тарпеды, измаялся как слон не до фото было

Всё бы ничего, но не давало шило в причинном месте покоя, что основание под скворечником не от ст, а колхоженый бардак.

А так вывел к разъёму

В принципе и всё

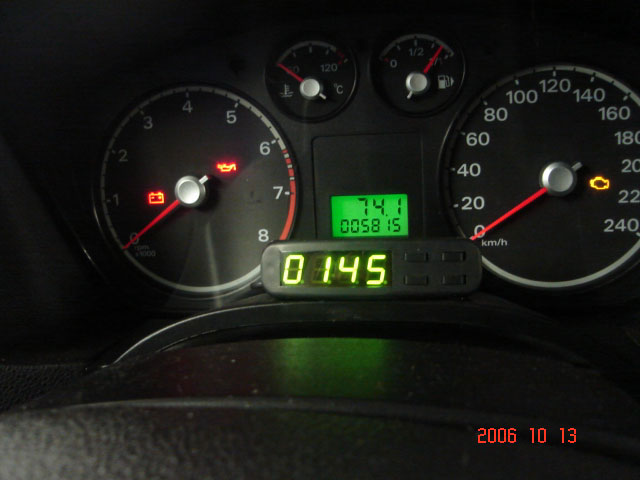

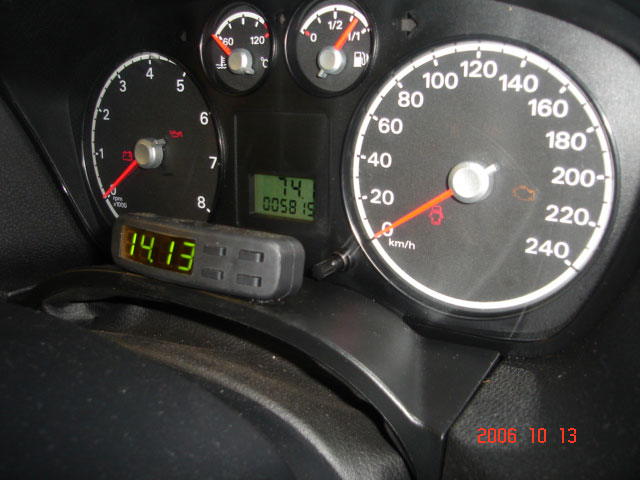

А тут фото рабочего БК и общий вид

После установки сижу и думаю - и нафига он мне?! но выглядит круто!

29 янв аря 2014

ТУТ предлагают установку:
- в зеркале заднего вида - 215 у.е.
- в консоли - 299$

Никто не пробовал ставить в конфигурацию комфорт 1.6 100л.с. Борт. компьтер? Штатно он не шел с машиной , а так хочется знать расход и температуру и т.д. Есть ли там вообще возможность его подключения?

у меня есть, но.. у меня еще есть
1. ЭГУР
2. ППП
3. Климат

1- вам не грозит
2 - тут без компа никак.
3 - ХЗ

С климатом тоже идет комп.

Боюсь, что ставить его будет очень дорого - представьте, сколько датчиков надо будет поставить и вывести с них данные на комп.

Так как владельцев амбиентов и комфортов штатным компом обделили я поставил себе такую игрушку.

Из плюсов крупные цифры видимые в любую погоду + три режима яркости цифр.
Из минусов-отсутствие указателя температуры за бортом.

Забыл про отдельный корпус и легкость установки своими руками.

Garik_spb
АВС уменя нет,но когда приобретал на фирме спец сказал,что сигнал датчика скорости можно взять
с блока АВС или с приборного щитка.

понятно.
короче у кого есть АБС забудьте Негде взять сигнал скорости всё на CAN завязано и датчики и приборка.

Garik_spb
Не думаю,вариант всегда есть-приборные щитки ведь одинаковые,значит и сигнал к щитку идет одинаковый.

юрьич
Когда мне устанвливали на щитке приборов не нашли провод скорости. Брали от разъема под капотом. Машина без АБС

Всю Казань обехал нет марщрутника. Через Москву ? Может кто подскажет.

юрьич
Какой у тебя расход топлива на 100 км.

Anders
Без АВС проблем никаких-можно с разъёма,можно с датчика на коробке.С АВС сложнее-нужно искать сигнал.
nizam
За городом около 8 литров на сотню,по городу побольше-около 9.

юрьич
За городом около 8 литров на сотню,по городу побольше-около 9 это по компьютеру, который у тебя стоит?
Замерял у меня четверть бака (от полбака до четверти) 13.75 л на 125 км в смешенном режиме=11, 5 литров на сотню после замены МАР, а до этого около 13 л. на 100 км. Вижок стоит как у тебя. Есть просьба замерь по своему маршрутнику если тебе не трудо в смешенном режиме на сколько хватает четверть бака. Тоже хотел взять такой маршрутник, но у нас их нет. Вот думаю как взять его. Да еще какую производительность поставил. на компе. Слышал что устанавливать на наших движках 147. Так это?.

nizam
Производительность поставил 150(предварительно проверил расход по инструкции).
Сейчас делаю контрольную проверку,может придется немного подкорректировать.
Насчет расхода я конечно замерю,но у меня от заправки под горловину до пол-бака
получилось 22.7 литра по-моему.Это я тоже уточню.Думаю ВАМ проще залить бак до полного,
затем выработать хотя-бы половину,долить на заправке до полного и посчитать-сколько
долито и сколько км ВЫ проехали на этом количестве топлива и узнать пробег на 100 км.
Только заправка должна считать до сотых литра-для точности.А родные указатели уровня
товлива у нас могут не совпадать.

юрьич
У мне седан комфорт 1.6-100 л.с Все как у тебя. Бак по техничке на 55 литров, половина 27.5, а четверть 13.75. Вот от этого плишу. Заправляюсь так когда загорается лампа приблизительно 5-6 литров остается и до порлного входит от 49 до 50 литров. С пол бака до полного не разу не заправлялся, но в следующий раз обязательно попробую. И 22.7 как ты пишешь не может быть. Может 27 литров.
Сегодня замерил с пол бака проехал до загорания лампы получилось 201 км, четверть до этого по математическим расчетам 13.75 хватило на смешенномом на 135 км. Следущая четверть по расчетам тоже должна уложится приблизительно на 135 до пустого бака. Того 270- 280 км. на пол бака. При этом лампа как написао в инструкции загорается и должна хватить на 80 км. думаю что может и уложусь в 270 км. Итого расчет потрачино 27.5 на 270 км. = расход 10.1 литра на 100 км. (при 280 км=9.82). Думаю за вечер откатаю остаток и завтро точно сообщу. Как все таки.
Для меня это уже хорошо после замены МАР (датчик расхода воздуха). До этого жрала 13 литров. Обращаясь в САПСАН казань с 8 000 т.км на ТО отговаривались все нормально, все в номе. ВОТ спецы. сечас 23 000 км. Еще раз, в очередной, в 4 раз, заехав по гарантии по завышенному расходу снова сказали все нормально. Я их тут ууууууууууу, и мне как на духу ламастер не ухо говорит "у вас мой комп не видит датчика МАР" он может быт не в норме. Нужно менять. Как всегда в наличии нет. Спасиба МАСТЕРУ ПО ГАРаНТИИ САПАСА РЕШАТу всегда отзывчивый и всем идет на встречу. Закзали , привезли, установили , а на компе. не могут проверить так как все ламастеры на учебе представитель ФОРДА приехал. У них всегда не клеится. Записали на 20.10.06г. После замены МАР машина даже по другому поехала, легче и резвее. Вывод МАР работал на режиме подсоса как на наших 21102 если выше 9 показывет значит полохо. Может созвонишся с этой фирмой где брал и узнаешь если не трудно как в казани. Может есть дилер.
