Во время знакомства с управлением новым автомобилем, оборудованным автоматической коробкой передач, у водителя возникает большое количество вопросов. Часто владельцев интересует назначение различных кнопок. При помощи любого элемента воздействия включаются определенные режимы работы АКПП. Каждая кнопочка отличается внешним видом и имеет свое название. Соответствующие надписи подскажут, для выполнения какой функции предназначен данный элемент. Shift lock release кнопка – не исключение, хотя при воздействии на нее, не происходит видимых изменений.

Кнопка Shift Lock на АКПП- основное назначение

Кнопка shift lock расположена на коробке передач слева, в районе точки паркинга на селекторе АКПП . Часто возникает вопрос, зачем и как пользоваться shift lock, если коробка автомат не подает никаких визуальных признаков дополнительного вмешательства в ее работу. Многие утверждают, что в работе трансмиссии ничего не изменилось при воздействии на этот элемент. Водитель, как правило, ожидает появления определенных перемен в работе АКПП, но:

• звук работы машины не изменяется;
• индикация на панели приборов остается прежней;
• мотор и коробка автомат работают исправно;
• сама кнопка не утопает в панель и не фиксируется.

Как пользоваться кнопкой shift lock

Кнопка shift lock release, для чего она установлена на рычаге переключения передач и какое влияние оказывает на работу всего транспортного средства? Инструкция по эксплуатации автомобиля с АКПП содержит схему, где можно увидеть данную кнопочку. Однако, в документе нет информации о ее функциях и основном предназначении.

• Нажать на данную кнопку.
• Не отпуская shift lock, установить рычаг переключения передач в нейтральное положение N.
• Отбуксировать машину.

По-научному это звучит так: Кнопка shift lock предназначена для снятия блокировки трансмиссии при неработающем силовом агрегате.

Совет опытных автомобилистов

Надпись на точке Shift Lock переводится дословно, как стопор включения передачи.

• поломки авто, требующие отбуксировать машину на территорию ближайшего СТО;
• остановка на автозаправке;
• перед турникетом при внесении денег за въезд на частную территорию или платную трассу.

На автомобили Nissan Juke в зависимос­ти от комплектации устанавливают пяти - и шестиступенчатые механические коробки передач, а также вариатор.

Пятиступенчатой механической ко­робкой передач управляйте согласно схе­ме переключений, нанесенной на рукоятку ее рычага. В нейтральном положении рычаг автоматически устанавливается в положе­ние для включения III или IV передачи, из которого его можно переместить соот­ветственно вперед или назад. Для включе­ния I или II передачи переместите рычаг влево до упора и затем соответственно вперед или назад. Для включения V переда­чи переместите рычаг вправо до упора и вперед.

Для включения передачи заднего хода переместите рычаг вправо до упора, а за­тем назад.

Шестиступенчатой механической ко­робкой передач также управляйте соглас­но схеме переключений, нанесенной на ру­коятку ее рычага. В нейтральном положе­нии рычаг автоматически устанавливается в положение для включения III или IV пере­дачи, из которого его можно переместить соответственно вперед или назад.

Для включения I или II передачи перемес­тите рычаг влево до упора и затем соответ­ственно вперед или назад. Для включения V и VI передачи переместите рычаг вправо до упора вперед или назад.

Для включения передачи заднего хода поднимите кольцо блокировки вверх, пе­реместите рычаг влево до упора, а затем вперед.

Передачу заднего хода механической короб­ки передач включайте только на полностью остановленном автомобиле.

Во избежание поломок трансмиссии избе­гайте переключений при буксующих колесах.

Бесступенчатый вариатор. Передачи в нем переключаются автоматически в за­висимости от режима работы двигателя, показаний датчиков коробки передач.

В период обкатки нового автомобиля или сразу после подключения аккумуляторной батареи (после ее отключения или замены) передачи могут переключаться не так плав­но, как обычно. Это не свидетельствует о не­исправности: после нескольких автоматиче­ских переключений передач процесс пере­ключения станет плавным.

В зависимости от комплектации может быть установлен вариатор с режимом руч­ного переключения передач, при котором водитель самостоятельно может быстро переключать передачи, перемещая рычаг селектора вперед или назад.

В отличие от механической коробки вариа­тор, находясь в ручном режиме управления, позволяет водителю переключать передачи, не отпуская педаль акселератора.

Рычаг селектора управления вариатором расположен на тоннеле пола в том же мес­те, что и рычаг управления механической

Рис. 1.16. Рычаг селектора управления вариатором:

коробкой передач. На облицовку селектора нанесена шкала 4 (рис. 1.16) режимов уп­равления.

На шкале режимов управления есть сле­дующие обозначения:

Р (стоянка) - в этом положении коробка передач заблокирована, чтобы не допустить перемещения припаркованного автомоби­ля. Если рычаг селектора находится в этом положении, можно пустить двигатель;

R (задний ход) - переводите рычаг в это положение только после полной остановки автомобиля;

N (нейтраль) - при этом положении рыча­га в коробке передач не включена ни одна передача, используется во время длитель­ных остановок (например, в дорожных пробках);

D (движение передним ходом) - это ос­новное положение рычага селектора, в ко­тором он находится большую часть време­ни при движении. При этом автоматическая коробка передач выбирает передачу, опти­мальную для данной скорости и ускорения автомобиля. При движении на крутом спус­ке может автоматически включиться пони­женная передача, чтобы обеспечить более эффективное торможение двигателем.

L (пониженная передача) - используйте это положение селектора для преодоления крутых подъемов на малой скорости, а так­же при медленном движении по глубокому снегу, песку или размокшему грунту. В этом положении также обеспечивается макси­мальная интенсивность торможения двига­телем на крутых спусках.

Рис 1.17. Рычаг селектора управления вариатором с ручным режимом переключения передач: 1 - руко­ятка рычага; 2 - шкала автоматического режима управ­ления; 3 - шкала ручного режима

При включенном зажигании на дисплее комбинации приборов высвечивается обо­значение положения селектора (автомати­ческий режим переключения) или номер включенной передачи (ручной режим пере­ключения).

В ручном режиме управления коробкой передач можно быстро переключать пере­дачи, перемещая рычаг селектора вперед или назад, причем не отпуская педаль аксе­лератора.

1. Поддев отверткой с тонким лезвием.

2. . извлеките заглушку из отверстия.

4. Для проверки системы блокировки об­ращайтесь на сервисную станцию офици­ального дилера Nissan.

Видео по теме "Nissan Juke УПРАВЛЕНИЕ КОРОБКОЙ ПЕРЕДАЧ"

Учимся ездить на автоматической коробке передач на Nissan Qashqai Nissan Juke 2011 год Коробка автомат для движения.

Расположение органов управления пока­зано на рис. 1.6. Для удобства пользования на рукоятки, кнопки и контрольно-измерительные приборы, расположенные на пане­ли приборов и рулевом колесе, нанесены символы их функционального назначения.

Рис. 1.6. Панель приборов

Ниссан Жук. ПАНЕЛЬ ПРИБОРОВ- ЧАСТЬ 1

На панели приборов расположены следу­ющие органы управления и контрольно-измерительные приборы (рис. 1.6).

1 - центральный блок управления стек­лоподъемниками расположен в подлокот­нике двери водителя. Блок объединяет вы­ключатели электростеклоподъемников всех дверей, а также выключатель системы цент­рализованной блокировки замков дверей.

2 - внутренняя ручка замка передней двери позволяет открывать переднюю дверь из салона автомобиля.

3 - боковое сопло системы отопле­ния, кондиционирования и вентиляции

(сопло закрыто) предназначено для на­правления потока воздуха из отопителя или кондиционера.

4 - переключатель наружного осве­щения и указателей поворота работает в следующих режимах:

- режим включения указателей поворота. Переведите рычаг вверх или вниз до включе­ния указателей поворота. При перемещении рычага вверх или вниз в комбинации прибо­ров начинает мигать сигнализатор 17 (см. рис. 1.7). При возврате рулевого колеса в по­ложение прямолинейного движения рычаг автоматически устанавливается в исходное положение. При смене полосы движения для включения указателя поворота достаточно нажать на рычаг в направлении вверх или вниз только до момента ощутимого сопро­тивления, не фиксируя рычаг. При отпуска­нии рычаг вернется в исходное положение;

- режим включения света фар. что­бы включить свет в фарах, поверните руко­ятку А рычага переключателя вокруг ее оси. В режиме включения света фар переключа­тель может занимать три положения:

OFF - все выключено;

- включены габаритные огни в пе­редних и задних фонарях, а также подсвет­ка комбинации приборов. При включении габаритных огней в комбинации приборов загорается сигнализатор 28 (см. рис. 1.7);

- включен ближний/дальний свет

Чтобы переключить свет фар с ближнего на дальний, переместите рычаг от себя. При включении дальнего света фар в ком­бинации приборов загорается сигнализа­тор 22 (см. рис. 1.7).

Для сигнализации дальним светом фар потяните за рычаг переключателя на себя и отпустите. При включении дальнего света фар в комбинации приборов загорается сигнализатор 22 (см. рис. 1.7).

При дальнейшем повороте переключате­ля (до второго щелчка) в дополнение к про­тивотуманным фарам включится и задний противотуманный фонарь.

При включении противотуманных фар и заднего противотуманного фонаря в ком­бинации приборов загораются сигнализа­торы 24 и 26 соответственно (см. рис. 1.7).

5 - блок управления аудиосистемой и системой Hands Free расположен на ру­левом колесе и состоит из следующих кла­виш и кнопок:

- клавиша прокрутки. В режиме радио­приемника нажатием на клавишу вверх или вниз в течение менее 1,5 с переключают предварительно запрограммированные радиостанции.

Нажатие на клавишу вверх или вниз в те­чение более 1,5 с позволяет перейти в ре­жим автоматического поиска следующей или предыдущей по частоте радиостанции.

В режиме проигрывателя компакт-дис­ков нажатием на клавишу вверх переходят к воспроизведению следующей записи, на­жатием клавиши вниз переходят к началу текущей записи;

- клавиша включения/выключения систе­мы Hands Free для использования мобиль­ного телефона.

Чтобы воспользоваться мобильным те­лефоном с системой Bluetooth с функцией распознавания голосовых команд, необхо­димо подключить телефон с функцией Bluetooth к телефонной системе связи Bluetooth автомобиля.

Голосовые команды принимаются с помо­щью микрофона, расположенного около вну­треннего зеркала заднего вида.

6 - рулевое колесо

7 - клавиша включения звукового сиг­нала. Для подачи звукового сигнала нажми­те на центральную часть рулевого колеса.

Видео по теме "Nissan Juke ПАНЕЛЬ ПРИБОРОВ"

Nissan Juke 2011 год 2013 Ниссан Джук. Обзор (интерьер, экстерьер, двигатель). мультимедиа ниссан джук

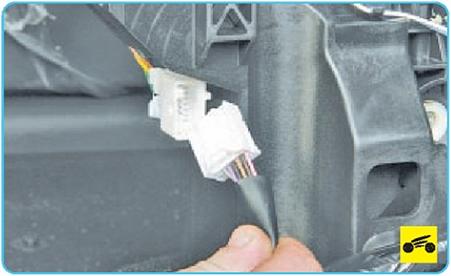

3. Отсоедините колодку жгута проводов от колодки на селекторе.

Отсоедините держатель жгута прово­дов от корпуса селектора и отведите жгут проводов в сторону.

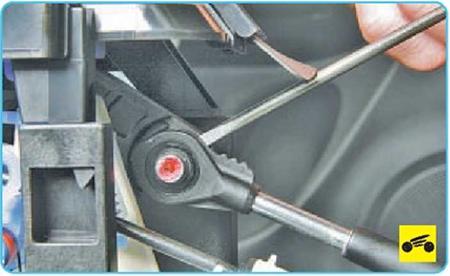

5. Подденьте наконечник троса.

6. . и отсоедините наконечник от рычага селектора.

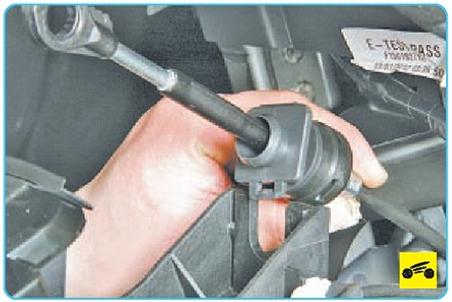

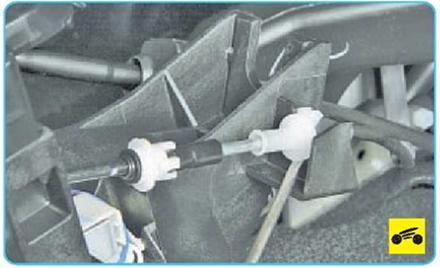

7. Выведите наконечник оболочки троса из паза на корпусе селектора и отведите трос в сторону.

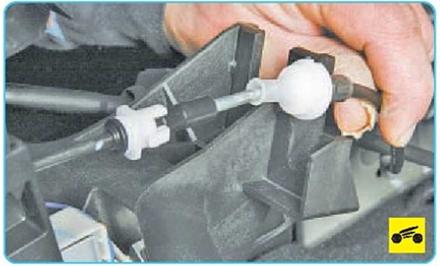

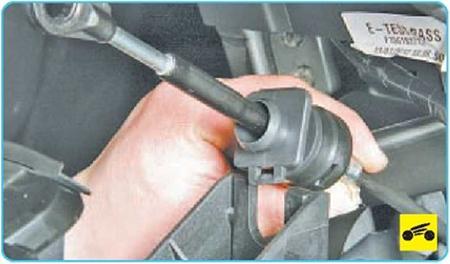

8. Подденьте наконечник оболочки троса блокировки.

9. . и выведите оболочку троса из паза на корпусе.

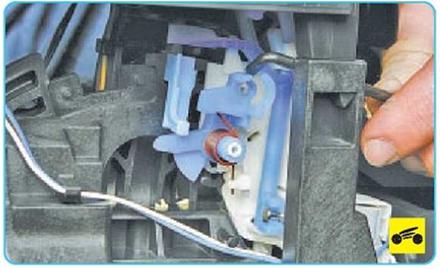

10. Отсоедините наконечник троса бло­кировки выключателя (замка) зажигания от механизма блокировки селектора.

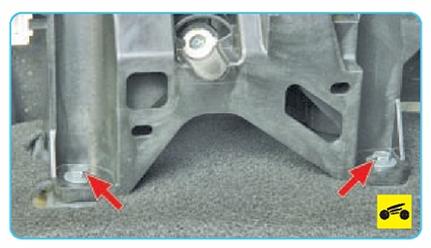

11. Выверните четыре болта крепления (по два с каждой стороны) селектора уп­равления к днищу кузова..

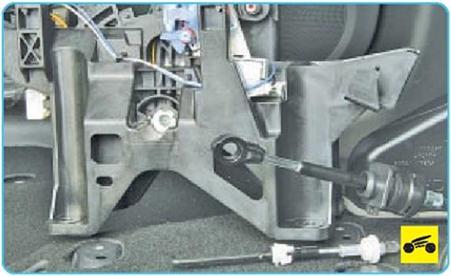

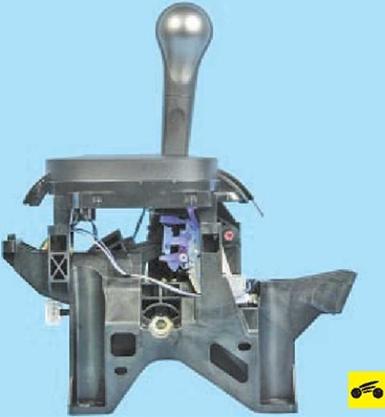

12. . и снимите селектор управления.

13. Установите селектор управления ва­риатором и все детали в порядке, обрат­ном снятию.

Ниссан Жук. ЗАМЕНА ТРОСА УПРАВЛЕНИЯ ВАРИАТОРОМ

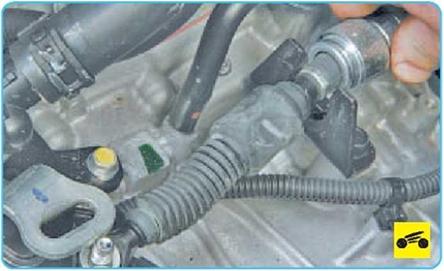

1 Отсоедините трос от селектора управления вариатором

3. Выверните два болта крепления крон­штейна троса к кузову в проеме тоннеля пола.

4. Вытяните трос вместе с уплотнителем из салона автомобиля и снимите трос.

5. Установите все снятые детали в поряд­ке, обратном снятию.

Видео по теме "Nissan Juke СНЯТИЕ И УСТАНОВКА СЕЛЕКТОРА УПРАВЛЕНИЯ ВАРИАТОРОМ"

ДЕМОНТАЖ, РЕМОНТ, МОНТАЖ ВАРИАТОРА. Nissan JUKE. (Часть 1) снятие(демонтаж)-установка(монтаж) шифтера селектора коробки передач Селектор передач Qashqai
