Настольная сетевая ламповая радиола первого класса "Волга" выпускалась Рыбинским заводом приборостроения с 1957 года.

Радиола "Волга" построена на базе унифицированного шасси приемника первого класса и состоит из семилампового АМ-ЧМ супергетеродинного радиовещательного приемника и трехскоростного электропроигрывателя.

Радиоприемник работает в диапазоне длинных, средних, коротких и ультракоротких волн.

По электрической схеме она аналогична радиолам "Октава", "Жигули", "Комета" и радиоприемнику "Октава".

Все эти радиолы предназначены для приема радиовещательных станций, работающих в диапазонах длинных, средних, коротких и ультракоротких волн. Диапазон коротких волн разбит на два поддиапазона. Для приема станций, работающих в диапазонах длинных и средних волн, применена внутренняя поворотная магнитная антенна, а в ультракоротковолновом диапазоне - внутренний диполь.

Имеется раздельная регулировка тембра по низшим и высшим звуковым частотам, регулировка громкости с тонкомпенсацией, плавная регулировка полосы пропускания по промежуточной частоте AM тракта, автоматическая регулировка усиления.

В радиолах установлены два фронтальных громкоговорителя 2ГД-3 и два боковых 1ГД-9, обеспечивающих мало направленную характеристику излучения во всем воспроизводимом диапазоне звуковых частот. При приеме УКВ ЧМ станций и проигрывании долгоиграющих пластинок акустическая система и электрический тракт обеспечивают эффективное воспроизведение звукового спектра в полосе частот 50 - 10000 Гц.

Электропроигрыватель рассчитан на воспроизведение обычных и долгоиграющих грампластинок и имеет три скорости: 78, 45 1/2, 33 1/3 об/мин. Проигрывающее устройство типа ЭПУ-III снабжено асинхронным мотором с автостопом. Звукосниматель имеет две корундовые иглы: для обычных и долгоиграющих грампластинок. Установка соответствующей иглы производится с помощью переключателя на головке звукоснимателя.

Габариты радиолы: 580х415х360 мм; вес 21 кг.

Конструкция

Конструктивно радиола выполнена в деревянном ящике с имитацией под ценные породы дерева. В верхней части ящика установлен 3-скоростной электропроигрыватель. На отражательной доске укреплены два громкоговорителя типа 2ГД-3, на боковых стенках - два громкоговорителя 1ГД-9. Шасси приемника стальное, на нем укреплен верньерно-шкальный механизм, блок КСДВ, блок УКВ с блоком конденсаторов переменной емкости, фильтры ПЧ, выходные трансформаторы, лампы и др. элементы схемы.

Блок УKB имеет общую систему настройки с блоком КСДВ. Все конденсаторы переменной емкости (С3, С7, С22, С32) жестко связаны одной осью и представляют собой отдельный блок, на котором крепится блок УКВ. Прием радиостанций может производиться на наружную или внутреннюю антенну, а также на петлевой вибратор, смонтированный внутри ящика. Катушки магнитной антенны расположены на ферритовом стержне длиной 160 мм, она может свободно вращаться в пределах 270 град.

При приеме на внутреннюю магнитную антенну гнезда наружной антенны замыкаются переключателем.

Блок КСДВ состоит из клавишного переключателя диапазонов, на гетинаксовой плате которого размещены детали входных контуров и гетеродина. Контурные катушки ВЧ и ПЧ намотаны на полистироловых каркасах. Индуктивности регулируются ферритовыми (Ф-600, Ф-100) сердечниками диаметром 2,8 мм и длиной 14 мм, запрессованными с одного конца в полистироловые головки с резьбой.

Приемник имеет следующие каскады:

УВЧ и преобразователь частоты для УКВ диапазона на лампе 6Н3П.
УПЧ для УКВ диапазона и преобразователь частоты для остальных диапазонов на лампе 6И1П.
Комбинированный УПЧ для всех диапазонов на лампе 6К4П.
Комбинированный детектор AM и ЧМ сигналов на лампе 6Х2П.
Двухкаскадный предварительный УНЧ на лампе 6Н2П.
Оконечный усилитель на лампе 6П14П.
Оптический индикатор настройки на лампе 6Е5С.

Выпрямитель селеновый типа АВС-80-260.

Диапазон принимаемых частот:

Длинные волны - ДВ: 150-415 кГц (2000 - 722,9 м);
Средние волны - СВ: 520 - 1600 МГц (577 - 187,5 м);
Короткие волны - II: 3,95-7,5 МГц (75,9 - 40,0 м);
Короткие волны - I: 8,85 - 12,1 МГц (33,9 - 24,8 м);
УКВ: 64,5 - 73 МГц (4,65 - 4,11 м).

Промежуточная частота тракта АМ - 465 кГц, тракта ЧМ - 8,4 Мгц.

Основные технические данные

Чувствительность приемника при работе с наружной антенной в диапазоне длинных и средних волн 50-100 мкВ, в диапазоне коротких волн 50-150 мкВ, в УКВ диапазоне - не хуже 20 мкВ; при работе с магнитной антенной в диапазоне средних и длинных волн не хуже 10 мкВ/м.

Полоса пропускания по промежуточной частоте AM тракта при ослаблении на 6 дб может плавно регулироваться в пределах 3,5 - 8 кГц.

Полоса пропускания по промежуточной частоте ЧМ тракта более 160 кГц.

Избирательность по соседнему каналу: тракта AM (расстройка +-10 кГц) - не менее 30 дБ, тракта ЧМ (расстройка +-250 кГц) - не менее 26 дБ.

Напряжение паразитного излучения на гнездах УКВ антенны не более 40 мВ.

Ослабление сигналов с 30% амплитудной модуляцией в диапазоне УКВ не менее 10 дБ.

Номинальная выходная мощность усилителя НЧ 2 Вт, максимальная - около 4 Вт.

Чувствительность усилителя с гнезд звукоснимателя не хуже 250 мВ.

Глубина регулировки громкости более 50 дБ.

Глубина регулировки тембра плавная, на низших звуковых частотах не менее 12 дБ, на высших звуковых частотах - более 20 дБ.

Уровень фона на выходе радиолы менее 36 дБ.

Полоса звуковых частот, воспроизводимых всем трактом радиолы 80-4000 Гц (тракт AM), 80-10000 Гц (тракт ЧМ), при неравномерности частотной характеристики по звуковому давлению 14 дБ.

Коэффициент нелинейных искажений всего тракта приемника по звуковому давлению при номинальной выходной мощности не более 5-7%.

Питание

Питается радиоприемник от сети переменного тока напряжением 220 и 127 В. Мощность, потребляемая радиолой от сети при приеме радиостанций, - не более 60 Вт, при проигрывании грампластинок - не более 70 Вт.

Электрическая схема

Блок УКВ приемника выполнен на лампе 6Н3П, один триод Л1а которой используется в усилителе ВЧ, а второй - в преобразователе частоты Л1б. Настройка емкостная с помощью конденсаторов С3, С7, включенных в анодные цепи триодов.

В усилителе ПЧ тракта AM используется лампа 6К4П (Л3), а тракта ЧМ - лампы 6И1П и 6К4П (Л2 и Л3), в анодные цепи которых включены полосовые фильтры. Чтобы гармоники колебаний AM гетеродина не попадали в тракт ЧМ, контур L30C38 при работе в диапазоне AM станций замыкается. Полоса пропускания усилителя ПЧ тракта AM регулируется изменением расстояния между катушками L28 и L29. Детектирование AM и ЧМ сигналов производится комбинированным детектором на лампе 6Х2П (Л4). Для ЧМ тракта - это детектор отношений, для AM тракта - обычный диодный детектор. Чтобы устранить модуляционный фон по высокой частоте, на накал лампы 6Х2П подается положительный потенциал с сопротивления R42, а кроме того, лампы 6Х2П и 6Н2П питаются от отдельной накальной обмотки. Настройка детектора отношений по максимальному подавлению паразитной амплитудной модуляции производится сопротивлением R14.

В тракте AM используется АРУ без задержки, она охватывает лампы 6И1П и 6К4П, в ЧМ тракте применяется сеточное ограничение.

Усилитель НЧ трехкаскадный, он выполнен на лампах 6Н2П и 6П14П. Плавная регулировка тембра на низших звуковых частотах осуществляется цепочкой R31, R32, R33, C59, C60, а на высших звуковых частотах - цепочкой частотно-зависимой отрицательной обратной связи Др2, C65, R39,' напряжение которой подается в катодную цепь правого (по схеме) триода лампы 6Н2П. Чтобы снизить нелинейные искажения, во всех каскадах усилителя НЧ применена отрицательная обратная связь по току. Акустическая система радиолы состоит из двух групп - громкоговорителей. Громкоговорители Гр3, Гр4 (1ГД-9) воспроизводят высшие звуковые частоты, Гр1 и Гр2 (2ГД-3) - низшие и средние.

Частотное разделение каналов производится конденсаторами С63 и С64, через которые выходные трансформаторы Гр2 и Tp3 включены в анодную цепь выходной лампы усилителя НЧ.

Особенности схемы

1. Для приема УКВ ЧМ радиостанций в приемнике попользована типовая схема.

2. На приеме AM станций в первом фильтре промежуточной частоты связь между контурами сделана переменной для регулирования полосы пропускания, причем эта регулировка механически объединена с регулятором тембра в УНЧ.

3. В двух последних каскадах применена отрицательная обратная связь. В оконечном усилителе она осуществлена за счет исключения емкости, шунтирующей катодное сопротивление R38. В предварительном усилителе напряжение отрицательной обратной связи вводится в цепь катода второго каскада (правый по схеме триод лампы 6Н2П), а регулировка величины этого напряжения используется для изменения частотной характеристики в области верхних звуковых частот.

4. Для выпрямления переменного тока применена мостовая двухполупернодная схема.

Детали

Тр2: первичная обмотка имеет 2600 витков провода ПЭЛ 0,12 (сопротивление 400 Ом), вторичная - (90+3) витков ПЭЛ 0,64 (сопротивление 1 Ом).

Тр3: первичная обмотка содержит 2000 витков провода ПЭЛ 0,12 (сопротивление 180 Ом), вторичная - 28 витков ПЭЛ 0,51 (сопротивление 0,2 Ом).

Выходной трансформатор Тр3 выполнен на сердечнике из пластин УШ-16, толщина набора 24 мм, выходной трансформатор Тр2 выполнен на сердечнике из пластин Ш9, толщина набора 9 мм.

Силовой трансформатор. Сетевая обмотка имеет 2х(534+82), витков провода ПЭЛ 0,31. Повышающая обмотка состоит из 1230 витков ПЭЛ 0,2. Обмотка накала содержит 35 витков ПЭЛ 1,0.

Силовой трансформатор выполнен на сердечнике из пластин УШ-26, толщина набора 26 мм.

Дроссель Др2 состоит из 2 900 витков провода ПЭЛ 0,12.

Громкоговорители Гр1 и Гр2 типа 2ГД-3. Звуковая катушка имеет 62 витка провода ПЭЛ 0,16 (сопротивление постоянному току 3,5 Ом>. Гр3 и Гр4 типа 1ГД-9. Звуковая катушка содержит 63 витка провода ПЭЛ 0,12 (сопротивление постоянному току 5,5 Ом).

Расположение ламп и деталей на шасси радиолы "Волга"

В 1961 году радиола была модернизирована, при оставшемся наименовании ''Волга'', был разработан новый современный футляр со спрямлёнными углами, двухскоростное электропроигрывающее устройство типа ''ЭПУ-III'' заменено на более современное, трёхскоростное. Улучшились технические параметры новой модели.

При разработке радиолы ''Волга'' предполагалось выпускать её в двух вариантах оформления, одном как на фото и втором, с ВЧ громкоговорителями вынесенными на углы передних стоек футляра. При этом выпускавшийся с I кв 1957 года первый вариант планировалось заменить вторым со II кв 1958 года. Но второго варианта так и не было.

Сетевая ламповая радиола "Волга" построена на унифицированном шасси радиоприёмника 1-го класса с добавлением ЭПУ.

Рыбинский завод приборостроения
Выпуск с 1957 года

По внешнему оформлению и электрической схеме она аналогична радиолам ''Комета'', ''Жигули'' и ''Октава'', правда у последней несколько иное оформление футляра.

Все модели предназначены для приёма радиовещательных станций работающих в диапазонах ДВ, СВ, КВ и УКВ. Диапазон коротких волн разбит на два поддиапазона.

Для приёма в диапазонах ДВ и СВ применена внутренняя поворотная магнитная антенна, а в УКВ диапазоне внутренний диполь. Имеется регулировка тембра по НЧ и ВЧ, громкости с тонкомпенсацией, плавная регулировка полосы по ПЧ АМ тракта, АРУ.

В АС установлены по два фронтальных громкоговорителя 2ГД-3 и по два боковых 1ГД-9, обеспечивающих малонаправленную характеристику излучения во всем диапазоне звуковых частот.

В 1961 году радиола была модернизирована, при оставшимся наименовании ''Волга'' разработан новый и более современный футляр со спрямлёнными углами. Улучшились параметры новой модели.

Однако таких радиол "Волга" было выпущено ограниченное количество и в начале 1963 года она была снята с производства. При разработке радиолы ''Волга'' ещё в 1956 году предполагалось выпускать её в двух вариантах оформления, в стиле модерн с ВЧ громкоговорителями вынесенными на углы передних стоек футляра.

При этом первый вариант планировалось заменить вторым вариантом со второго квартала 1958 года. Но наверное не судьба, второго варианта радиолы так и не было.

Для увеличения ассортимента продукции и наименований завод совместно с Сарапульским заводом имени Орджоникидзе использовал общую модель радиолы и общие заделы обоих заводов для выпуска модели "Комета", поэтому на некоторых экземплярах радиол ''Волга'' можно встретить шкалу и заднюю крышку с названием "Комета" или же шкалу от радиолы "Волга" а на задней крышке наклейку "Комета".

Основные технические характеристики:
Диапазон воспроизводимых звуковых частот:
- при приёме на УКВ - 50. 10000 Гц
- при проигрывании грампластинок - 50. 10000 Гц
Чувствительность при работе с наружной антенной:
- в диапазоне ДВ, СВ и КВ около - 100 мкВ,
- в диапазоне УКВ - 20 мкВ,
Чувствительность при работе с магнитной антенной:
- в диапазонах СВ, ДВ не хуже - 10 мВ/м.
Промежуточная частота:
- тракта АМ - 465 кГц,
- тракта ЧМ - 8,4 МГц.
Полоса пропускания по ПЧ АМ тракта - от 3,5 до 8 кГц.
Полоса пропускания ЧМ имеет ширину 160 кГц.
Избирательность по соседнему каналу:
- в тракте АМ от 30 до 70 дБ,
- в тракте ЧМ - 26 дБ.
Номинальная выходная мощность - 2 Вт,
Максимальная выходная мощность - 4 Вт.
Чувствительность звукоснимателя - 250 мВ.
Габаритные размеры - 580х415х360 мм
Вес радиолы - 21 кг

Сетевая ламповая радиола 2-го класса "Восток-57" предназначена для работы в диапазонах ДВ, СВ, КВ, УКВ и проигрывания грампластинок.

Новосибирский завод "Электросигнал"
Выпуск с I-кв 1957 года

Акустическая система имеет два громкоговорителя. Универсальное проигрывающее устройство типа "ЭПУ-III" позволяет проигрывать обычные и долгоиграющие грампластинки.

Приемник радиолы имеет следующие каскады:
- УВЧ и преобразователь частоты для УКВ диапазона на лампе 6Н3П.
- УПЧ для УКВ диапазона и преобразователь частоты для остальных диапазонов на лампе 6И1П.
- Комбинированный УПЧ для всех диапазонов на лампе 6К4П.
- Комбинированный детектор AM и ЧМ сигналов на лампе 6Х2П.
- Двухкаскадный предварительный УНЧ на лампе 6Н2П.
- Оконечный усилитель на лампе 6П14П.
- Оптический индикатор настройки на лампе 6Е5С.

В радиоле применён селеновый выпрямитель типа АВС-80-260, который работает по двухполупериодной мостовой схеме. Регулировка тембров - раздельная, футляр радиолы выполнен из дерева.

Основные технические характеристики:
Диапазоны принимаемых волн и частот:
- ДВ - 150. 415 кГц (2000. 722,9 м);
- СВ - 520. 1600 МГц (577. 187,5 м);
- КВ-I - 8,85. 12,1 МГц (33,9. 24,8 м);
- КВ-II - 3,95. 7,5 МГц (75,9. 40,0 м);
- УКВ - 64,5. 73 МГц (4,65. 4,11 м).
Чувствительность
- АМ тракта - 200 мкВ,
- УКВ тракта - 20 мкВ.
Избирательность:
- в диапазонах АМ - 30 дБ,
- в диапазоне ЧМ - 26 дБ.
Диапазон воспроизводимых звуковых частот:
- в диапазонах АМ - 100. 4000 Гц,
- в диапазоне ЧМ - 100. 7000 Гц,
- при проигрывании грампластинок - 100. 7000 Гц.
Напряжение питания сети - 220 и 127 В.
Потребляемая мощность:
- при радиоприеме - 60 Вт,
- при проигрывании грампластинок - 75 Вт.
Габаритные размеры радиолы - 570х420х360 мм.
Масса радиолы - 23 кг.

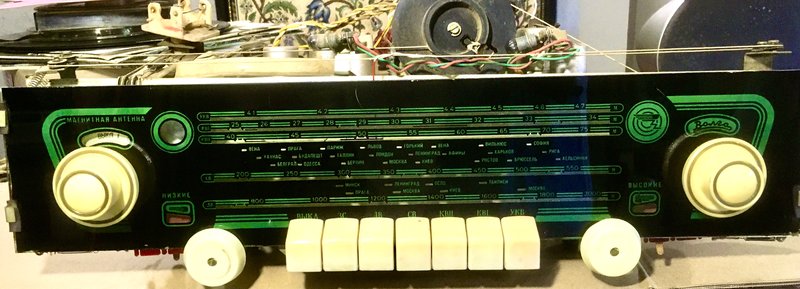

Купил вышеназванный аппарат исключительно из-за шкалы.Хотя и сохран неплохой.Отсутствует что-то по мелочи,у меня донор хороший есть.
Но вот шкала любопытная.Вместо лого завода в правом углЕ стоит стилизованная картинка Мать-Волга.Да и вся шкала интереснее..
Думаю,многие знают,что сиё монументальное сооружени стоит сразу за нашими шлюзами по выходу в вдхр.

Не думаю,что это самодел,скорее эксклюзивная небольшая партийка.Или?

По-ходу не видел таких никто?
Внутри всё стандартно

Шкала "интереснее"?
Вы хотите себя уговорить, что на серьезном заводе выпустили модель где:
-в угоду невзрачной подарочности изменили симметричность оформления шкалы
-стыдливо постеснялись нанести логотип изготовителя на шкалу и при этом на подарочный значок пожалели краски, ведь рядом с ним гораздо больше места
-втиснув подарочный значок над правой ручкой управления намекнули, что владельцы будут виртуально "крутить" памятник
-последовательностью диапазонов на шкале отличается от последовательности диапазонов на переключателе
-отсутствуют указатели положения регуляторов тембра
Плюс еще пара моментов не озвучена
А вот новодельность шкалы все это объясняет за один раз.

3462
А смысл корячиться? Ужо не за сто-пятьсот тыр ТС его брал, ну рупь-два мах?
Шкала "аля-Латвия", на первый взгляд, города те же, тока укв нетипично внизу, а также
циферки на диапазонах не бьются с общеизвестными (плохо видно), а требований по логотипу на шкале и дизайну не было. Но вот на Волгах и Кометах Рыбинского ПСЗ не видел Сталино и Донецка и здесь тоже нет.

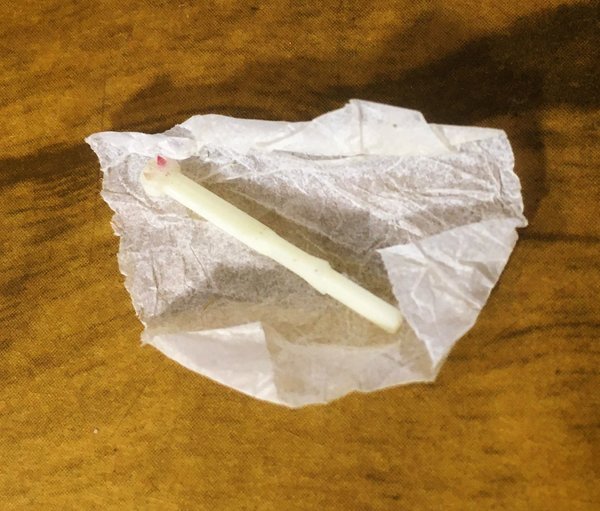

rekord-61, .А под капотом ещё вот что обнаружилось

Неполная,с десяток всего.Красные иглы сапфир типа?

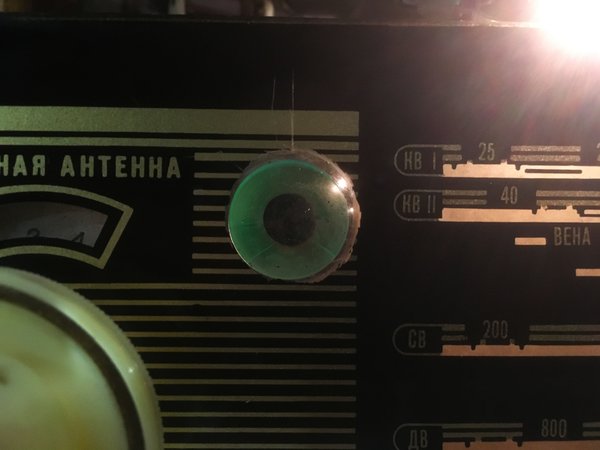

А шкала всё же самодел.Достал шасси.Всё ни чего,да вот под индикатор по-ходу по-живому дырку дырили.

А насчёт симпатишности,дык я как пользователь на эту шкалу смотрю,а не как метролог.
И мне она нравится.И убедить себя в этом не пытаюсь.
А вот в некую малую партию,грешен,хочется верить .Что поделать,думаю не один я артефакты пытаюсь найти.

Всякое случается , здесь как-то Октава на печатных платах пробегала , заводская , а уж шкалу изменить совсем плёвое дело было для завода.

Ні це не зброя це мирний механізм
І в ньом транзистори і лампи
І возростає оптімізм далеко ми пишли від мавпи.

А почему бы и да.. Вопрос не изучен. На осн сайте Валерий Григорьевич акцентирует о неоднократной ее модификации http://www.rw6ase.narod.ru/00/rl_l_/wolga_rl.html
В 58м тоже было неск вариантов. А вот покопал ж/р намеки

Как вариант "малой партии" - в 58м смастырили скоренько для награждения ветеранов Рыбинской ГЭС в честь 5-летия скульптуры Мать-Волга, а мож и начальства.

rekord-61 писал(а): .
Как вариант "малой партии" - в 58м смастырили скоренько для награждения ветеранов Рыбинской ГЭС в честь 5-летия скульптуры Мать-Волга, а мож и начальства.

К великому стыду, не был на рыбинской ГЭС, на угличской был и там замечательный музей - намек - на ГЭС наверняка есть музей, знающих ветеранов, а Вы вроде как недалече базируетесь, вот там покопать хотя бы какой праздник был в 58м, а мож кто и помнит сии подарочки.
С задними стенками отдельная засада-вопрос, считалось даже нормальным от Кометы.

Надо мне Андрея burlak попытать,он работал на заводе с конца 80-х,может прояснит ситуацию.А вот как насчёт полной взаимозаменяемости 6Ж5П и 6К4П?Могло такое в схеме пройти?

У 6Ж5П сетка не соединена с катодом,а у 6К4П соединена.Если только в плате на печати панельки выводы 2 и 7.

Никто не собирался опорочить любовь. Было уточнение по шкале.
Вышивка на декоративной ткани была бы гораздо заметнее и памятнее. А так грандиозное сооружение превратили с небольшой значок. Неужели нарисовать практически заново шкалу проще, чем внести одно изменение в серийную? И промахнуться с дыркой под индикатор в … "подарочной малой серии".
Все фигня! Было бы что слушать на аппарате.

bluezmoon писал(а): Надо мне Андрея burlak попытать,он работал на заводе с конца 80-х,может прояснит ситуацию.А вот как насчёт полной взаимозаменяемости 6Ж5П и 6К4П?Могло такое в схеме пройти?

Лампа 6К4П специально разработана для работы в схемах с автоматической регулировкой усиления и поэтому имеет удлиненную характеристику, а лампы 6Ж1П, 6Ж3П, 6Ж5П и 6Ж38П имеют короткую характеристику и поэтому для работы в схемах с автоматической регулировкой усиления они не подходят, АРУ работать не будет, или будет иметь очень узкие пределы, эти лампы годятся для временной замены 6К4П. Для работы в схемах с АРУ подходят только лампы с удлиненной характеристикой так называемые ,,варимю,, 6К1П, 6К4П, 6К13П, 6К3

Oleg456,ок,спасибо,лампы есть,заменю.
6К4П очень востребованная была,помнится и в магазе не всегда в наличии,дык вот и ставили замену.
Сходил в дальний гараж за шасси Волги с родной шкалой(1960г.в.).
Для сравнения

Красивая,спору нет.У той,с которой тема началась,однозначно присутствует незавершённость.Хоть бы ещё какой инфы.

2vlad,Радио "Искатель".На УКВ это зеркало,а так они в самом начале FM.В районе 88м.У нас.У них формат наиболее приемлемый для менЯ.

bluezmoon писал(а): У 6Ж5П сетка не соединена с катодом,а у 6К4П соединена.Если только в плате на печати панельки выводы 2 и 7.

Да нормально 6ж работает, только иногда самовозбуд прет. А на шасси что выбито 6к или 6ж? Посмотрел штук 20ть схем в сети - везде 6к.

Я бы подсмотрел.В Волгах не набито.

Что бы там не говорили о пережатости эфэмовского звука, пара 2ГД-3 выдают звук,который хочется слушать

Не было,вроде и следов нету,надо будет снять с кого-нить,да поставить.Тогда и проволоки не надо будет.

bluezmoon писал(а): Не было,вроде и следов нету,надо будет снять с кого-нить,да поставить.Тогда и проволоки не надо будет.

Ну чудеса! Что дырдочек от гвоздичков вообще на корпусе нет. Если так, то это уже второй признак загадки поспешности изготовления и ставить рамку не надо бы (?) нарушиться оригинальность корпуса.

Следов установки УКВ-антенны не обнаружил,но зато на картинках разглядел следующее

Чекуха Июль 1961 г.
По-ходу собирали винегрет.Что удалось стянуть.
Шлалу наверно сделали из родной,смыв старую.
Как вообще шкалы на стекло наносили в промышленных условиях?

На КПЕшке дата 04.58?, на укв 08.58, а на лопушках какие даты.
Еще заметил, что краска только на резьбах шасси, а на креплениях к корпусу остатков даже нет.
Корпус случайно не прямоугольный (не видно), т.к. в 61-62 гг была модификация, смотрите где в варианте рисунка ж/р 62 г "рыбий глаз" стоит - мож поэтому и проковыряли в шкале под старое шасси??

Один 2ГД-3 Июнь 1959 г.,краски ни на одном из четырех нет.

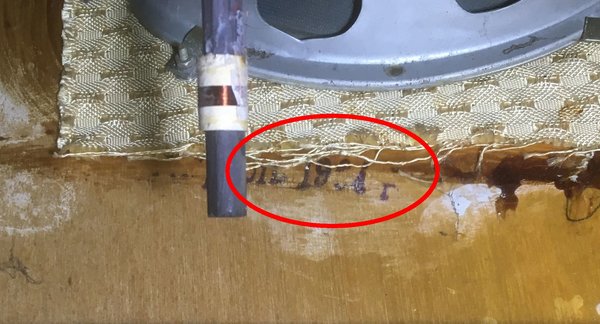

Корпус классический с толстыми стенками и скругленными углами.Номер на шасси ещё с нулём,первогодок похоже.

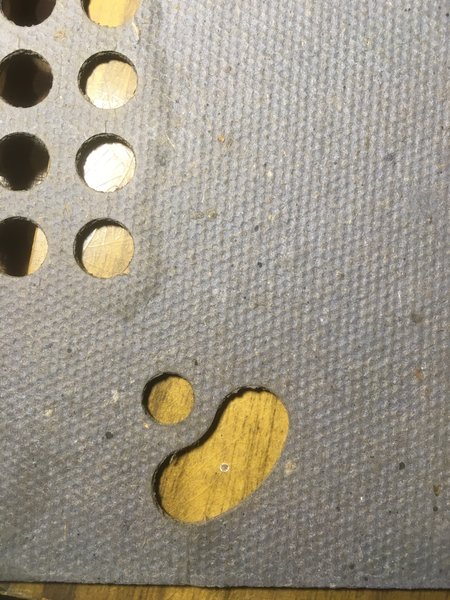

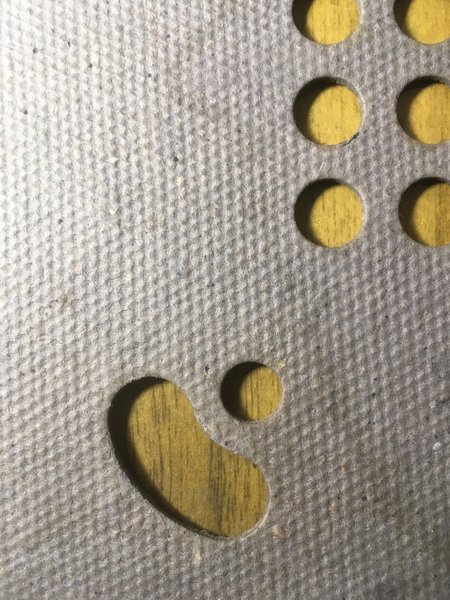

Да не,точно несунский вариант.На панели ЭПУ нет прилива к доске,задняя стенка голая,нет опорных деревяшек,диполя+шкала.

Ну вот нету у Вас жилки Сергея Владиславовича - так быстро обломили интригу - а нет бы потомить пару месячишек.
Осталось лишь - веселая минутка: встречаются два приятеля: "Ну как живешь, чего новенького? - Да вот хожу на курсы отучения от мата.. - Хм.. а зачем? - Начальство сказало, если материться не перестану, то выгонят.. - Ну и как?? - Раздосадован и всем утомлен. Подите прочь!".

rekord-61,дык я бы потянул верёвочку,но между делом сравнил обратную сторону обеих шкал.У золотой там не так красиво,как с фасада.Если б даже заказ был на 10-20-30 штук,то думаю,изготовили бы всё чётко.Короче,точно несунский экземпляр.

bluezmoon писал(а): Надо мне Андрея burlak попытать,он работал на заводе с конца 80-х,может прояснит ситуацию.

Если точнее, то с 1983 года ещё студентом начал подрабатывать.
Соглашусь с версией уважаемого rekord-61, что шкала от поздней версии радиолы с "рыбьим глазом". Может и выпущенной ограниченной партией. Просто в закоулках завода (лабораториях, БИПах и пр.) найти шкалу последней (или менее востребованной из-за ограниченности партии) модификации для замены осыпавшейся работнику завода было проще. А доработка отверстия под имеющийся индикатор - вынужденная мера. Возможно шкала и отпечатана с оставшихся трафаретов в цехе 38. Это же касается и задней стенки. Если бы "нестандартный" экземпляр обнаружился за 1000 вёрст. А так, при наличии рядом за забором завода по их производству можно и новый задник сделать(утащить).
На заводе можно было сделать всё, что только можно было придумать. Весь вопрос от доступа к начальству, а ещё проще и оперативнее при доступе к "жидкой валюте".

Ищу накладки с сетками для 2А-12, 4А-32, ВЧ от "Эстония 35АС-021", сетевой разъём и стекло "Эстония ЭП-010".

Андрей,спасибо!
Значит надежда опять затеплилась .
Вот ещё ни разу с прямоугольным корпусом не встречалась Волга.
Ну и ещё конечно же так и не сошедший с конвейера вариант в стиле модерн тоже может иметь отношение к шкале.
Кстати,насчёт выпуска модернизированной радиолы со спрямленными углами.Не понятно,она выпускаласть одновременно с классическим вариантом?или?
В деревне стоит донорский аппарат.Посмотрел год.Вторая половина 1962-го,моя ровесница.

Я тоже не встречал. И спросит уже не кого. Все знакомые и ныне здравствующие работали с 1970-х и позднее.
Новый заводской музей ещё не посетил.
