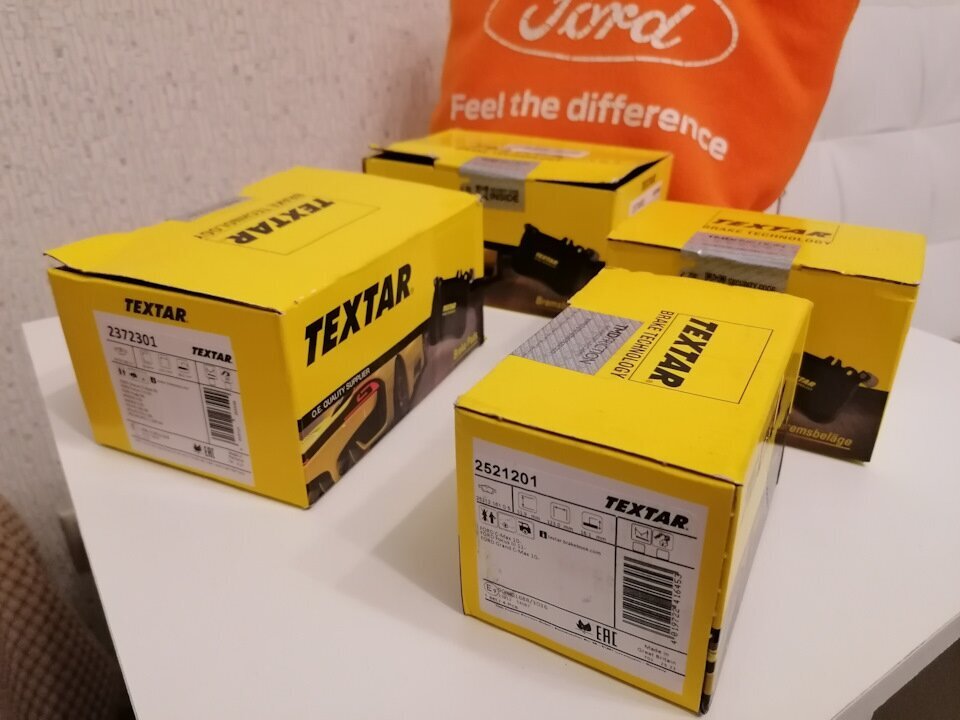

В конце ноября прикупил тормозные колодки на Фокус и Кугу. Мой выбор колодок пал на производителя Текстар, покупал их в Руси, они являются официальным дилером Текстара. Текстатар катал на других машинах, они мне понравились. Купил TEXTAR передние 2372301 и задние 2521201.
Собирался менять в конце года. Но вчера сел за Фокус, катался весь день и периодически слышал скрип задних колодок. Ну, думаю пришло время замены. Тем более пробег 56700 км., а колодки, со слов первой хозяйки автомобиля, ни разу не менялись, что еще раз подтверждает оригинальность пробега и то что пробег в основном был трассовый.

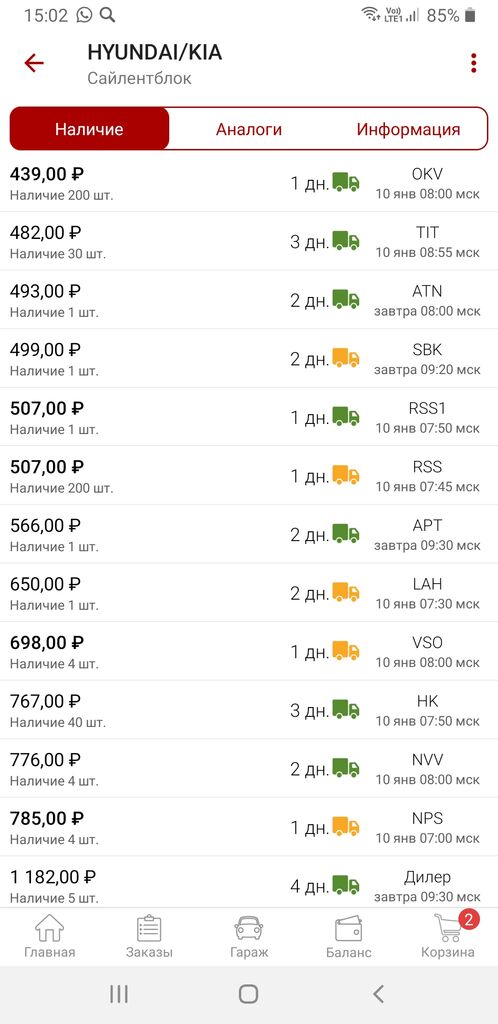

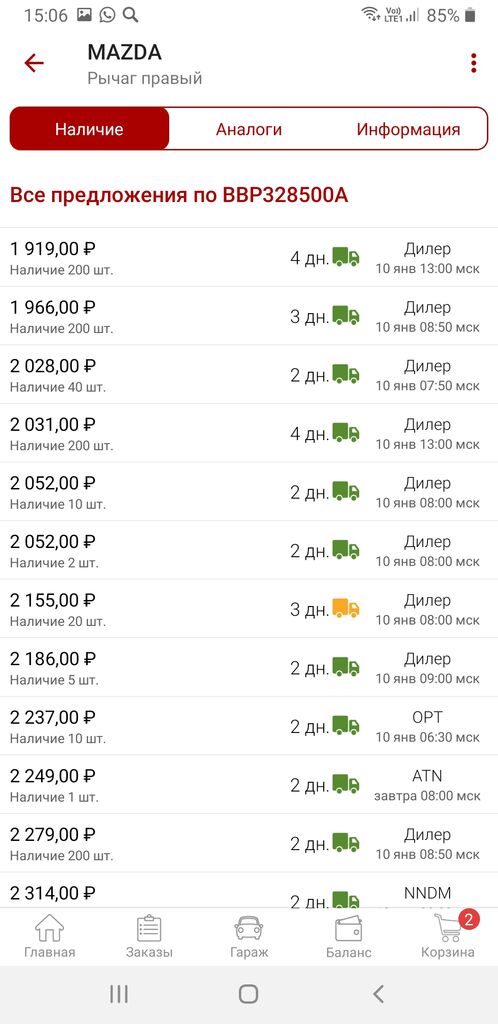

Кому интересно, сделал небольшое сравнение цен на интересовавшие меня колодки в ближайших ко мне магазинах, в принципе разброс цен не большой, +/- цены одинаковые.

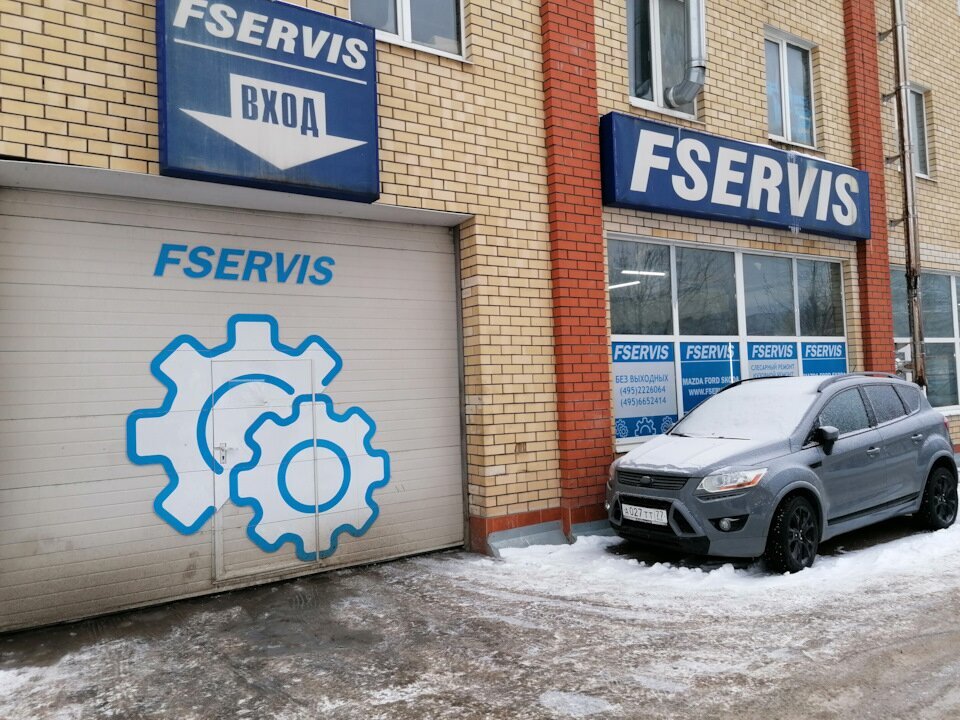

На замену записался к Дмитрию в Fservis. За одно решил поменять тормозную жидкость, выбрал BOSCH DOT- 4 1л. — 1987479107. В принципе подойдет любая ТЖ DOT- 4 .

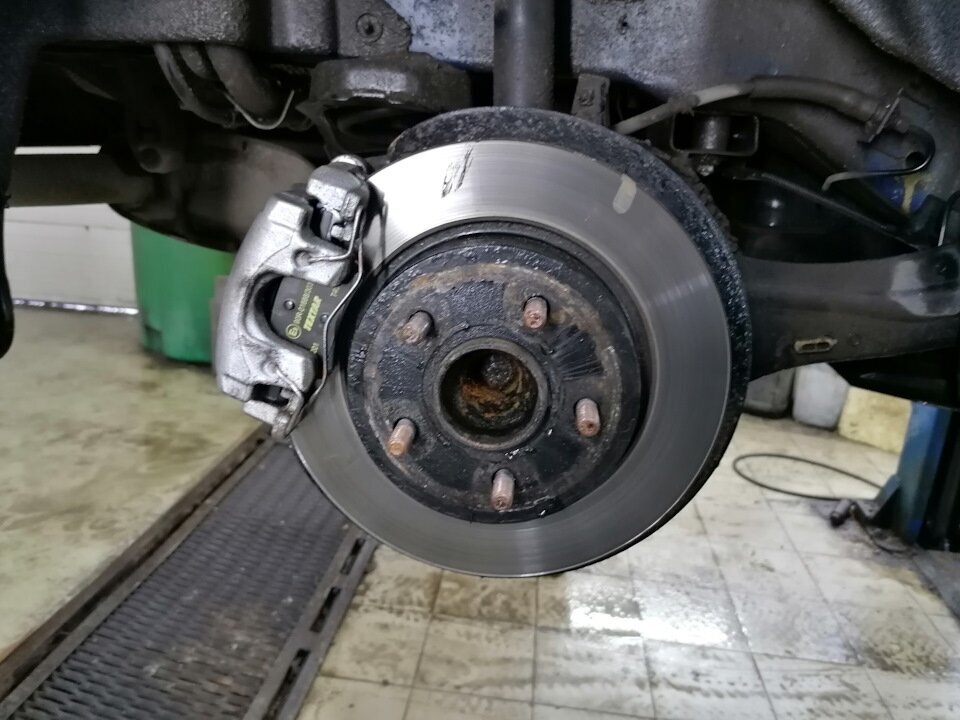

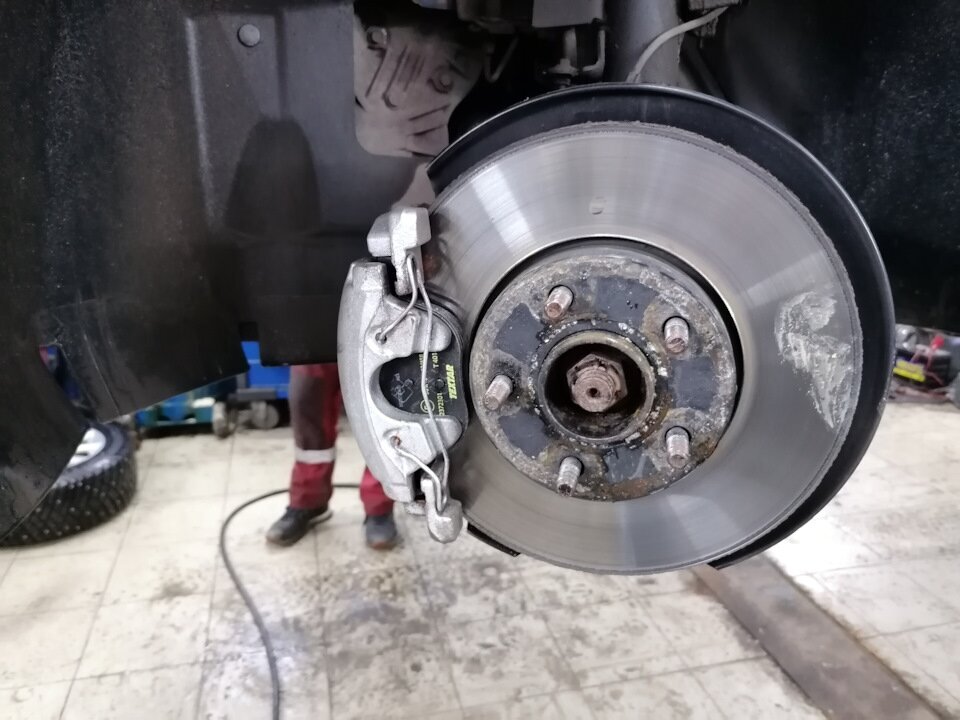

Сняли колодки и я понял, на родных можно было кататься еще тысяч 5, а то и 10, где-то треть колодок осталось, как передних, так и задних. А мне при осмотре с внешней стороны, без снятия колес, потому как самостоятельно этой осенью переобуться не смог, пришлось на шиномонтаж ехать, так как домкрат помер, казалось что им уже скоро конец. Ну, не страшно, родные эти колодки отдам брату на второй Фокус, докатает. А скрип скорее всего был связан с чем-то попавшим в тормоза, колодки — соль, грязь, песок и тд., после мойки вчера ночью все прошло ))).
4 часа назад mobile
Я тут писал раньше про Bosch Filter+ 0986628538, так вот, обратил внимание что он быстро потерял свою способность быть HEPA-фильтром. Фильтровал хорошо всего лишь 2-3 месяца (3- 4 т.км пробега или около 200 часов работы). Потом стал пропускать 30-40% частиц PM2.5. Проблема смога у нас только зимой, поэтому еще проездил на нем до следующей зимы. И поменял на такой же. И что странно - новый уже с самого начала не фиьтровал как HEPA. Точно так же как MANN FreciousPlus. Похоже что салонные фильтры, которые заявляют как HEPA, они не настоящие хепы, используется какая-то другая технология (скорее всего настоящая хепа сильно тормозит поток), но работает это все крайне не долговечно и не стабильно. Например в моей домашней приточке HEPA фильтр проработал 3600 часов, после чего я помыл его в воде и он не потерял в своей эффективности.
Focus 2011-2015, 1.6L Duratorq DI TC (95PS), Moondust Silver (Metallic)
Номер VIN: WF0LXXGCBLDC76226
Регистрационный номер: ME-NF207 (21.10.2013)
Дата первой регистрации: 21.10.2013
Страна регистрации: DE
Основные элементы
Дата изготовления: 25.09.2013
Модельный ряд: Focus 2011-2015
Тип кузова: 4 -дверный универсал
Вариант: Серия 32
Двигатель: 1.6L Duratorq DI TC (95PS)
Коробка передач: 6-ступенч.мех.коробка передач - B6
Привод: LHD FWD
Передаточное число моста: 3.61
Токсичность выхлопа: Токсичн.выхл.V-го этапа
Кондиционер: Кондиц.возд., управл. вручную
Территория: (+)"D"
Лакокрасочное покрытие: Moondust Silver (Metallic)
Тканевая отделка салона: Rack/Gecko / Charcoal Black
21 час назад
Focus 2014-2019, 1,5 л SOHC DI TC Дизель, Frozen White
Номер VIN: WF06XXGCC6GR61174
Регистрационный номер: FD781JA ()
Дата первой регистрации:
Страна регистрации: IT
Основные элементы
Дата изготовления: 17.02.2016
Модельный ряд: Focus 2014-2019
Тип кузова: 4 -дверный универсал
Вариант: Серия 32
Двигатель: 1,5 л SOHC DI TC Дизель
Коробка передач: 6-ступенч.мех.коробка передач - B6
Привод: LHD FWD
Передаточное число моста: 3.61
Токсичность выхлопа: Выбросы Euro 6
Кондиционер: Кондиц.возд., управл. вручную
Территория: (+)"I"
Лакокрасочное покрытие: Frozen White
Тканевая отделка салона: Twist / Freedom Dark Charcoal Black
Focus 2014-2019, 1.6L Duratec Ti-VCT (105PS) - Sigma, Frozen White
Номер VIN: Z6F5XXEEC5HC38400
Основные элементы
Дата изготовления: 11.09.2017
Модельный ряд: Focus 2014-2019
Тип кузова: 5-дверный седан
Вариант: Серия 32
Двигатель: 1.6L Duratec Ti-VCT (105PS) - Sigma
Коробка передач: 6-ступенчатая АКПП DCPS
Привод: LHD FWD
Передаточное число моста: 4 .57
Токсичность выхлопа: Выбросы Euro 6
Кондиционер: Кондиц.возд., управл. вручную
Территория: (+)"RU"
Лакокрасочное покрытие: Frozen White
Тканевая отделка салона: Twist / Freedom Dark Charcoal Black
Focus 2011-2015, 1.6L Duratec Ti-VCT (105PS) - Sigma, Moondust Silver (Metallic)
Номер VIN: X9FMXXEEBMCT76837
Основные элементы
Дата изготовления: 09.01.2013
Модельный ряд: Focus 2011-2015
Тип кузова: 4 -дверный седан
Вариант: Серия 32
Двигатель: 1.6L Duratec Ti-VCT (105PS) - Sigma
Коробка передач: 5-ступенчатая механическая- B5/IB5
Привод: LHD FWD
Передаточное число моста: 4 .25
Токсичность выхлопа: Токсичн.выхл.V-го этапа
Кондиционер: Кондиц.возд., управл. вручную
Территория: (+)"RU"
Лакокрасочное покрытие: Moondust Silver (Metallic)
Тканевая отделка салона: Rack/Gecko / Charcoal Black
Вот и я добрался до компа. Пора отчитаться
К сожалению, почта EMS подвела моего Деда Мороза, и посылка придя в СПБ 30 декабря в 7 утра, оказалась у меня в руках только 05.01.22.
1.Яркая мишура для украшения елки!
2.Набор елочных украшений!
3.Три огромных пакета с конфетами в ассортименте!
4 .Бутылочка с 0,5л неизвестной на момент обнаружения жидкости!
5.Наикрутейший АКБ LED фонарь.
6.Ну и самое главное, открытка с поздравлениями, тёплыми словами, и описанием содержимого!
Александр, SHAKH007, Спасибо огромное за подарки, за ощущение праздника, за ответственный подход к процессу, спасибо тебе, мой персональный Дед Мороз.
Поздравляю тебя с Наступившим Новым 2022-м годом.
Крепкого здоровья тебе, твоим родным и близким.
Отличного настроения, успехов во всём, всех благ!
andel
Спасибо за организацию! Всё как всегда круто.
Поздравляю тебя и ВСЕХ участников С Наступившим Новым Годом.
Немного истории
Первый Мондео четвертого поколения поступил в продажу в 2007 году. В 2010-м сделали рестайлинг. В результате которого изменилась не только внешность, но и технические характеристики. Отличия:
- новая решетка радиатора, оба бампера и капот;
- добавили дневный светодиодные огни и чуть изменили задние фонари;
- новый 2,0-литровый бензиновый мотор EcoBoost и 2,2-литровый дизель для топовых комплектаций;
- новая автоматическая коробка PowerShift;
- изменились материалы салона;
- опциональный большой сенсорный экран и адаптивная подвеска.
Перечень изменений внушительный, но не все они на пользу. Во всем по порядку разберемся ниже.
Кузов
Большой кузов Мондео 4 полностью оцинкован, но это не освобождает его полностью от коррозионных проблем. Нельзя сказать, что он совсем не гниет или, наоборот, ржавеет как Опель из 90-х. Очень много зависит от региона и способа эксплуатации. В сухом климате без химреагентов металл после сколов не будет ржаветь годами. А в Москве, например, лучше не рисковать и побыстрее подкрасить место повреждения.
Существуют оригинальные пластиковые локеры, которые ставятся поверх войлочных на заводские защелки. Стоят недорого, но найти их сложно.
Другими словами, антикоррозионная защита кузова у Ford Mondeo 4 на достойном уровне, но дополнительная обработка днища и арок не помешает.
Лакокрасочное покрытие довольно нежное. Сколы, царапины (даже от ногтей) — это нормальное явление. Некоторые владельцы обклеивают защитной пленкой всю машину. Имеет смысл, если вы планируете долго эксплуатировать автомобиль и есть толковые специалисты на примете. Иначе возьмут дорого, а наклеят криво и пленку сомнительного качества.
Салон и комплектации
Комплектаций у Форд Мондео 4 великое множество. К тому же, к любой комплектации можно было заказать большой перечень опционального оборудования. Даже базовая Ambiente уже включает передние электростеклоподъемники, боковые электрозеркала с подогревом, кондиционер и 7 подушек безопасности.
С безопасностью, кстати, у Мондео 4 всё очень хорошо. Кроме обилия подушек, безопасность улучшает большой и правильно сконструированный кузов. Mondeo 4 заслуженно получил свои 5 звезд EuroNCAP. Система курсовой устойчивости ESP также имеется в базе.
Двигатели Форд Мондео 4
Моторов в перечне Mondeo 4 не так и много. Но особенности каждого из них перед покупкой б/у экземпляра нужно знать обязательно. Начнем с бензиновых и по порядку возрастания.
Бензиновые моторы
Регламентный срок замены ремня ГРМ у 1,6 л. каждые 160 тыс. км. Но из-за повышенной нагрузки и условий эксплуатации в наших краях лучше менять ремень с роликами каждые 100-120 тыс. км.
Традиционно может потечь клапанная крышка, но это мелочи. В зависимости от качества топлива, с разной регулярностью придется чистить дроссельную заслонку. Признаки — плавающие обороты и легкая детонация.
В общем, очень надежный двигатель с ресурсом без серьезного вмешательства 350-400 тыс. км.
2,3 Duratec HE (161 л. с.). Тот же двухлитровый двигатель, только большего объема. Соответственно чуть больше мощности и расхода бензина. Причем расход больше на 2-3 литра минимум, в городском цикле.
После 200 тыс. пробега у мотора может проснуться масляный аппетит. Чаще всего виноваты задубевшие маслосъемные колпачки или залегшие кольца. Первый вариант устранить будет дешевле. А маслосъемные кольца залегают чаще всего из-за некачественного масла или бензина, возникает повышенный нагар.
Моторы 2,0 и 2,3 литра — самые распространенные. Они установлены на более чем половине Форд Мондео 4 в продаже (966 из 1826).
2.0 EcoBoost (200 и 240 л. с.). Появились после рестайлинга. Турбированные с непосредственным впрыском, сложные и мощные. Поэтому на особую надежность рассчитывать не приходится. Технически двухлитровый мотор остался прежним. Изменили только головку блока цилиндров, добавили турбину и ТНВД (топливный насос высокого давления) для непосредственного впрыска. Соответственно дополнительные элементы и требуют дополнительного внимания.
Возможные проблемы — это течь сальников и расслоение ремня ГРМ. С последним шутки плохи, лучше поменять его на 10-15 тыс. км раньше срока. Сальники могут потечь из-за естественного износа или из-за разрыва мембраны в маслоотделителе.
Топливный насос может стать проблемой после 150 тыс. пробега с любым бензиновым мотором. Но не стоит спешить сразу покупать новый. Часто проблема в перегоревших контактах, которые довольно легко восстановить. Правда, чтобы добраться до бензонасоса, придется снимать топливный бак.
Дизельные моторы
1.8 Duratorq (DLD-418, 100 и 125 л. с.). Официально Mondeo 4 в наши края с такими моторами не поставлялся. Но на вторичном рынке всегда найдется пару десятков предложений с этим дизельным агрегатом. Это завезенные из Европы или Америки автомобили. Двигатель довольно надежен, только чувствителен к качеству топлива. Его устанавливали еще на второй Фокус.
2.0 Duratorq TDCi (DW10, 130 и 140 л. с.). Самый распространенный дизель среди Мондео 4. Мотор позаимствовали у французов, разработка PSA (Пежо/Ситроен). Мотор надежен, но к 200 тысячам пробега может понадобиться ремонт ТНВД и замена топливных форсунок. А в случае с дизелем — это удовольствие не из дешевых. В зоне риска клапан EGR, сажевый фильтр и турбина. Покупать дизельный Мондео с пробегом без тщательной диагностики не стоит.
2.2 Duratorq TDCi (DW12, 175 л. с.). Редкий старший брат предыдущего мотора. На момент написания статьи нашлось только 3 объявления о продаже Ford Mondeo 4 с этим двигателем. Появился он после рестайлинга. Проблемы те же, мощности больше.
Трансмиссия
Вариантов коробок передач у Мондео 4 много: 3 механических и 2 автоматических. Но выбирать особо не приходится, конкретные моторы поставлялись с конкретными КПП. 1,6-литровый двигатель поставлялся только с пятиступенчатой коробкой IB5. А 2,0-литровый (145 л. с.) уже комплектовали совсем другой механической КПП — MTX75.
Тоже 5 ступеней, но способна выдержать большую нагрузку (250 против 170 Nm крутящего момента). Соответственно и ресурс у MTX75 выше. Хотя это понятие относительное. На ресурс КПП больше влияет стиль вождения. И о замене масла не стоит забывать. Хотя бы раз в 100 тыс. пробега или с каждой заменой сцепления.
Модернизированную до 6 ступеней MTX75 с обозначением МТ66 или ММТ6 устанавливали только в паре с турбированным 2,5 литра и дизельными моторами.
Подвеска
Ходовая часть Ford Mondeo Mk4 без особых сюрпризов. Спереди стандартный МакФерсон, сзади многорычажка. Общий ресурс оригинальной подвески больше 100 тыс. км. В дальнейшем во многом зависит от качества используемых запасных частей.
До стотысячного пробега не доживут только стойки и втулки стабилизатора. Но на большинстве автомобилей — это расходник. На грани этого рубежа ходят и передние стойки с опорными подшипниками. Последние часто рекомендуют ставить только оригинальные. Но в оригинале приходят опорные подшипники производства SKF, которые под своим именем стоят дешевле.
Шаровая переднего рычага и все сайлентблоки меняются отдельно. Многие расхваливают запчасти Lemforder. Но ценник на некоторые элементы подвески от этого производителя превышает цену оригинала. Поэтому сравнивайте при выборе.

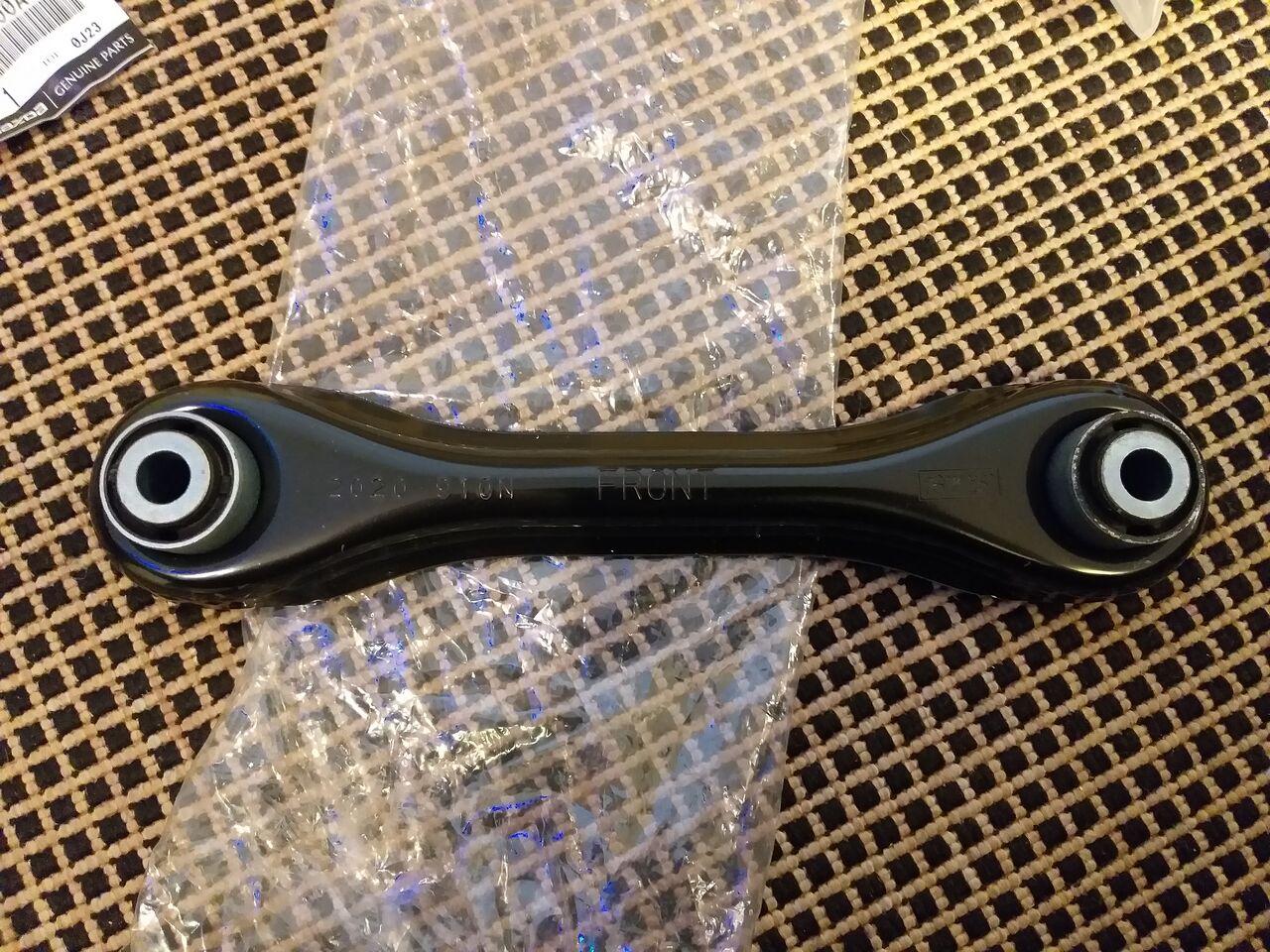

Задняя подвеска Мондео 4 выдерживает наши дороги 150-200 тыс. км. И это не означает, что по истечении этого срока заднюю подвеску придется заменить полностью. Первыми рвутся сайлентблоки нижних поперечных рычагов. Можно купить рычаги в сборе или перепрессовать сайлентблоки. А что дальше, покажет осмотр.
Оригинальные ступичные подшипники ходят 120-150 тыс. км.
Тормоза и рулевое управление
Рулевое управление у Ford Mondeo 4 острое и информативное. А вот рулевая рейка любит постучать. Чаще всего стук начинается из-за разбитой пластиковой опорной втулки. Лечится заменой на самодельную алюминиевую.
Если при повороте руля слышен гул, то в первую очередь стоит проверить бачок гидроусилителя. Если фильтрующая сеточка внутри забилась, то из-за плохой циркуляции гидравлической жидкости может отказать дорогостоящий насос ГУРа.
Надежная и простая конструкция дисковых тормозов обычно проблем не доставляет. Желание тюнинговать тормозную систему Мондео 4 возникает обычно у любителей чип-тюнинга с мощностью мотора 250+ л. с. Если попадется Мондео с модернизированными тормозами, то задумайтесь о ресурсе двигателя и склонности прошлого владельца к гоночной манере езды.
Хотя даже штатным тормозам не помешают тормозные диски с перфорацией. Это существенно уменьшит вероятность, что диски поведет при перегреве. А большой вес Mondeo 4 нагревает тормоза быстро, особенно при резком оттормаживании с высоких скоростей.
Электрическая часть
По электрике чаще всего беспокоит упомянутый выше бензонасос. Штатный ксенон может со временем потребовать замены блока розжига. Чем дешевле лампы устанавливать, тем быстрее это случится.
Форд Мондео 4 отличное сочетание цены и качества. Но таких сочетаний, как EcoBoost и PowerShift на вторичном рынке лучше избегать. Такой Ford отлично едет и вызывает положительные эмоции за рулем. Но эти эмоции могут дорого стоить, причем вероятность этого довольно высокая. Двухлитровая механика или 2,3 л. с простой гидротрансформаторной АКПП будут более практичными вариантами для покупки. Да и двухлитровый дизель вполне хорош.
