Не корректный процесс воспламенения в силовом агрегате 3S-FE возникает из-за нарушения нормального цикла сгорания топливной смеси в цилиндрах. Подаваемое в камеру сгорания топливо, сгорает слишком быстро, что способствует формированию большого количества энергии. Она приводит к образованию ударной силы, которая препятствует нормальному движению поршня.

Детонация происходит при воспламенении топливной смеси в тот момент, когда поршень еще не отработал цикл сжатия. Время нормального воспламенения топливовоздушной смеси должно совпадать с моментом подхода поршня к верхней мертвой точке. При этом распространение образовавшегося пламени в цилиндре должно осуществляться со скоростью 30 м/с. Процесс детонации в моторе 3S-FE сопровождается увеличением указанного показателя до 2000 м/с.

Из-за чего может детонировать двигатель

Выделяются две основные причины возникновения детонации моторов 3S-FE:

не соблюдение рабочих режимов эксплуатации силового агрегата;
применение бензина низкого качества.

Нарушение эксплуатации двигателя, чаще всего, проявляется при его работе под нагрузкой. В этом случае, требуется правильно совмещать обороты коленчатого вала с соответствующей передачей. В противном случае, работа мотора будет сопровождаться проявлением звонких металлических стуков. Ещё одним фактором, способствующим образованию детонирования, является раннее зажигание. Данный фактор сопровождается воспламенением топлива до момента возврата поршня в верхнюю мертвую точку. Это приводит к образованию противодействующей силы относительно движения поршня.

Сильное влияние на формирование детонации оказывает состояние камеры сгорания. Наличие сильного нагара приводит к сокращению объема, что увеличивает степени сжатия, а также повышению температуры внутри цилиндра. При эксплуатации мотора 3S-FE со свечами зажигания с не подходящим калильным числом, также может проявиться неверное воспламенение.

Контроль над соотношением подаваемой топливовоздушной смеси ведется электронным блоком управления. Заводские настройки позволяют топливу сгорать за установленный промежуток времени. При внесении изменений в ЭБУ, посредством применения новой прошивки, со временем может возникнуть детонация двигателя.

От используемого бензина, также зависит вероятность не правильного воспламенения в моторе 3S-FE. В первую очередь, она может проявиться из-за несоблюдения октанового числа, прописанного заводом изготовителем. Но наблюдаются ситуации, когда владельцы выполняют требования по используемому бензину, а проблема все равно возникает. В этом случае, причиной является низкое качество топлива.

Последствия детонации

Процесс не верного воспламенения приводит к негативным последствиям для двигателя, которые могут сопровождаться его полным выходом из строя или существенным уменьшением ресурса. Среди них:

значительно теряется мощность;
увеличивается расход топлива;
уменьшается ресурс кривошипно-шатунного механизма и цилиндропоршневой группы;
увеличивается температура.

Ударная волна, возникающая в результате несвоевременного сгорания смеси, приводит к нарушению масляной пленки внутри цилиндров. Это сопровождается увеличением трения между поршнем и цилиндром, что влечет за собой нарушение температурного режима двигателя. В результате постоянного перегрева, общего или локального, может произойти прогорание прокладки головки блока или расплавление поршня.

Принцип работы ДД

Главной конструктивной частью датчика детонации является дискообразный пьезоэлемент. Он предназначен для преобразования механической энергии в электрическую, при проявлении установленной частоты колебаний. В тех случаях, когда в результате детонации возрастет частота колебаний силового агрегата, и она сравняется с уставкой пьезоэлемента, он начнет обтекаться током. Это будет зафиксировано электронным блоком управления. Датчик напрямую вкручивается в мотор 3S-FE, имея соединение с ЭБУ одним проводом.

Видео

Оригинальный датчик детонации для ТОЙОТА КАМРИ с заводскими артикулами:

89615-12040 89615-12090 89615-20090

89615-20090 — (8961520090)

Данный датчик детонации с артикулом 89615-20090 имеет аналог от производителя с устаревшим артикулом 89615-02020. В оригинальном каталоге использовались на двигателях следующих серий:

· 1ARFE
· 1KRFE
· 1NZFE
· 1NRFE
· 1AZFE
· 2AZFE
· 3AZFXE
· 4ARFXE
· 1ZZFE
· 2ZZGE
· 1GRFE
· 2GRFE
· 2GRFXE
· 2GRFSE
· 3GRFE
· 4GRFSE
· 1ZRFAE
· 2ZRFAE
· 2ZRFXE
· 1URFSE
· 1URFE
· 2URGSE
· 3URFBE
· 3URFE
· 3MZFE
· 2NZFE
· 2UZFE

Данные двигатели использовались на таких кузовах ТОЙОТА CAMRY (Камри) CAMRY HYBRID (Камри гибрид) CAMRY/ (Камри) AURION/HV

89615-12040 — (8961512040)

Данный датчик устанавливался на автомобили Тойота имеющие двигатели с заводской маркировкой:

· 1JZGE
· 2JZGE
· 1MZFE
· 2MZFE
· 5VZFE
· 4AGE
· 1UZFE
· 2TZFE
· 2TZFZE

Датчик детонации 89615-12040 стоял на кузовах Тойота: CAMRY (Камри)

Датчик детонации TOYOTA (ТОЙОТА) (89615-12090) устанавливается на следующие кузова: CAMRY (КАМРИ)

Подлежит замене при наличии неверного сигнала с датчиков детонации. С появлением советующего сигнала на панели приборов в виде Chech Engine. Любую интересующую вас информацию о датчиках детонации камри, вы можете узнать у нашего специалиста, связавшись с ним по телефону.

Описание мотора 3S FE

Расшифровка маркировки

В РФ обозначения моторов регламентируются отечественным стандартом ГОСТ Р53638. У западных и азиатских производителей используется собственная маркировка, причем наиболее информативна она у Нисан и Тойота, поэтому японский двигатель 3S FE DOHC16V 2,0 расшифровывается следующим образом:

3 – конструктивное решение ДВС, в данном случае объем около 2 л;
S – серия движков с рядным расположением цилиндров и множественным впрыском топлива;
F – 4 клапана на каждом цилиндре;
E – система впрыска EFI (электронного типа);
DOHC – два распределительных вала в качестве привода, одному из них вращение передается с коленвала ремнем ГРМ, второму шестерней от предыдущего распредвала;
16 V – гидравлическая компенсация зазора;
2,0 – объем ДВС.

Серия с одним буквенным индексом после первой цифры указывает, что ДВС разработан до 1990 года. Основными конструктивными особенностями ДВС этого типа являются:

помпа закреплена на блоке цилиндров болтами, получает вращение путем ременной передачи;
осевой люфт чугунного коленвала регулируется упорными полукруглыми шайбами внутри коренного подшипника (среднего), порядок регулировки содержит официальный мануал;
система проектировалась до 1990 года, то есть по старым нормативам безопасности, может эксплуатироваться на бензине АИ-92;
изначально изготовителем рекомендовано применение масла 5W50, после 1996 года с конвейера завода автомобили Toyota сходили уже со смазкой 5W30;
схема клапанных приводов недоработана конструкторами изначально, для регулировки параметров зазоров придется вытащить валы, сбивая настройки фаз, подобрать шайбы по толщине, собрать узлы в обратном порядке;
впускной коллектор демонтировать отдельно от головки ГБЦ невозможно физически;
выпускной коллектор защищен термоэкраном

В чем заключаются функции датчика коленвала?

Принцип работы датчика положения коленвала можно выразить в генерации синхроимпульсов напряжения таким образом, чтобы они были синхронны прохождению зубьев мимо торцов датчика. Получаемая форма осциллограммы напряжения близка к синусоиде. Получаемая же амплитуда напряжения, а также частота следования импульсов прямо пропорциональна частоте вращения сердца автомобиля – его двигателя. Поэтому, если двигатель работает на холостом ходу, то амплитуда напряжения должна быть не меньше 6 Вольт. А во время прокрутки движка с помощью стартера это значение должно быть более 5 Вольт.

Функции датчика коленвала заключаются в определении положений газораспределительного механизма и коленчатого вала движка. А информация, поступающая от него на систему управления двигателем, непосредственно влияет на впрыск топлива и зажигание. Конечно, мы не можем постоянно контролировать его работу, однако, зная, как работает датчик коленвала, мы можем периодически проводить его диагностику самостоятельно.

Можно это осуществить не самым быстрым способом, но все же: демонтируем деталь с двигателя и проверяем его сопротивление, которое должно колебаться в пределах 550-750 Ом. Если же это не так, следовательно, деталь неисправна и нуждается в срочном ремонте либо же вовсе замене

Помните, что датчик коленвала играет одну из ведущих ролей, поэтому крайне важно следить за его состоянием

Датчик положения коленчатого вала – всё про датчик коленвала

Современное чудо инженерной мысли – автомобиль, очень сложно представить себе без обилия электронных систем. Электронные системы по своей функциональности можно разделить на следующие системы управления: двигателем, ходовой частью и трансмиссией и салоном (безопасность и комфорт).

Вот именно об одной из таких систем, которая контролирует работу системы впрыска топлива, по сути движения автомобиля. Это датчик положения коленчатого вала. Что собой представляет датчик коленвала

Датчик оборотов коленвала, без оговорок можно назвать единственным датчиком, неисправность которого приводит к остановке двигателя.

Почему так? Дело в том, что датчик коленвала, задача которого выполнять синхронизацию работы топливных форсунок или системы зажигания. То есть сбой в его работе приводит к сбою, соответственно системы впрыска топлива.

Датчик коленчатого вала в процессе работы подаёт сигналы (сообщает) ЭБУ о положении коленвала, частоте и направлении вращения коленвала. Принцип работы датчика коленвала может отличаться в зависимости от типа применяемого датчика на конкретной модели автомобиля. Типы датчика оборотов коленвала

Магнитные (индуктивного типа). Датчики коленвала этого типа не требуют для себя отдельного источника питания. Для сигнала ЭБУ напряжение индуцируется в тот момент, когда зуб синхронизации проходит сквозь магнитное поле, образованное вокруг датчика. Помимо контроля за оборотами коленвала, датчик коленвала используется и как датчик скорости. Датчик Холла (в основе эффект Холла). Движение тока начинается в момент приближения к датчику изменяющегося магнитного поля. Диск синхронизации перекрывает магнитное поле, и его зубья взаимодействуют с магнитным полем датчика. Датчик оборотов коленвала этого типа применяется ещё и как датчик распределителя зажигания. Оптический датчик. В датчиках этого типа диск синхронизации выполнен с пазами (зубьями) или отверстиями. Диск прерывает световой поток между приёмником и светодиодом. Приёмник, перерабатывая полученный световой поток в импульс напряжения, передаёт его в ЭБУ.

Несколько советов как проверить датчик детонации

Можно проверить симптомы вероятной неисправности на работающем двигателе, но прежде заливают нормальный бензин и прогревают до рабочей температуры. Проверяем характер работы мотора – не появятся ли новые симптомы неисправности. На небольшой скорости до 30-35км/ч, переходим на повышенную передачу, одновременно резко добавляя обороты двигателя педалью газа. При исправном сенсоре на несколько секунд будут слышны звон детонационных стуков, и мгновенно электроника исправит детонационное горение изменением качества топливной смеси. Если признаков детонации не появилось – признак неисправности сенсора детонации косвенно подтверждается.

Для дополнительной проверки возможной неисправности воспользуемся особенностью работы электронного блока управления. В этом случае ЭБУ перейдет на аварийные алгоритмы работы, с меньшим углом зажигания и богатой топливной смесью, позволяющие сохранить возможность работы двигателя при неисправности прибора.

Косвенными симптомами неисправности служат:

Эксплуатировать двигатель с подобными симптомами категорически нельзя, необходимо провести проверку и, в случае необходимости, замену датчика.

Замена ДД на моторе 3S-FE

Заменить датчик детонации на силовом агрегате 3S-FE не требует наличия специальных навыков и длительного времени. Предварительно понадобиться ослабить болты крепления переднего колеса с правой стороны. После этого машина поднимается домкратом и отсоединяется рулевой наконечник от поворотного кулака. Это позволит получить пространство для демонтажа ДД. В дальнейшем потребуется выполнить следующие действия:

в получившейся нише, найти датчик детонации 3S-FE, можно при помощи фонарика. Его особенностью является фишка с одним контактом. Ее необходимо отсоединить;
датчик откручивается при помощи торцевой головки на 27 и трещотки. Возможны проблемы со срыванием его с места. В этом случае, понадобиться использовать дополнительный рычаг;
выкрутить ДД до конца и установить новый.

Процедура монтажа нового датчика на двигатель 3S-FE выполняется в обратном порядке.

Причины возникновения детонации?

Для того чтобы ясно понимать всю картину нужно знать, что собой представляет камера сгорания.

Существует такое понятие, как опережение зажигания, которое измеряется в градусах. Оно показывает опережение момента возникновения искры и времени достижения поршней верхней точки. Данная величина во многом зависит от качества бензина и прочих параметров.

К примеру, двигатель отрегулирован на топливо с октановым показателем 95, а начал работать он с топливом, октановое число которого значительно ниже. Что же происходит в этот момент? Рабочая смесь начинает воспламеняться значительно раньше, и момент достижения максимальной энергии наступает также значительно раньше, чем сам поршень доходит ВМТ, давление в камере начинает расти, вследствие чего происходит повышение температуры. В этот момент топливо начинает воспламеняться. Все происходящее фиксирует датчик детонации двигателя.

Замена ДД на моторе 3S-FE

в получившейся нише, найти датчик детонации 3S-FE, можно при помощи фонарика. Его особенностью является фишка с одним контактом. Ее необходимо отсоединить;
датчик откручивается при помощи торцевой головки на 27 и трещотки. Возможны проблемы со срыванием его с места. В этом случае, понадобиться использовать дополнительный рычаг;
выкрутить ДД до конца и установить новый.

Процедура монтажа нового датчика на двигатель 3S-FE выполняется в обратном порядке.

4.6. Термодатчики

БЕНЗИНОВЫЕ МОДЕЛИ БЕЗ КОНДИЦИОНЕРАПроверка

1. Термодатчик установлен в радиаторе с левой
стороны. Перед снятием термодатчика двигатель и радиатор должны быть
холодными.

2. Отсоедините отрицательную клемму аккумулятора.
3

Частично слейте охлаждающую жидкость из
системы охлаждения, чтобы уровень охлаждающей жидкости был ниже датчика.
Альтернативно можно не сливать жидкость из системы охлаждения, а после
вывинчивания датчика очень быстро установить вместо датчика заглушку.
В этом случае необходимо соблюдать осторожность, чтобы не повредить
радиатор. 4

Снимите провода с контактов датчика

4. Снимите провода с контактов датчика.

Соблюдая осторожность вывинтите датчик из
радиатора. Установка

БЕНЗИНОВЫЕ МОДЕЛИ С КОНДИЦИОНЕРОМ И ВСЕ ДИЗЕЛЬНЫЕ МОДЕЛИ
Проверка

Снятие и установка

ДАТЧИК ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ В СИСТЕМЕ УПРАВЛЕНИЯ ВПРЫСКОМ ТОПЛИВА

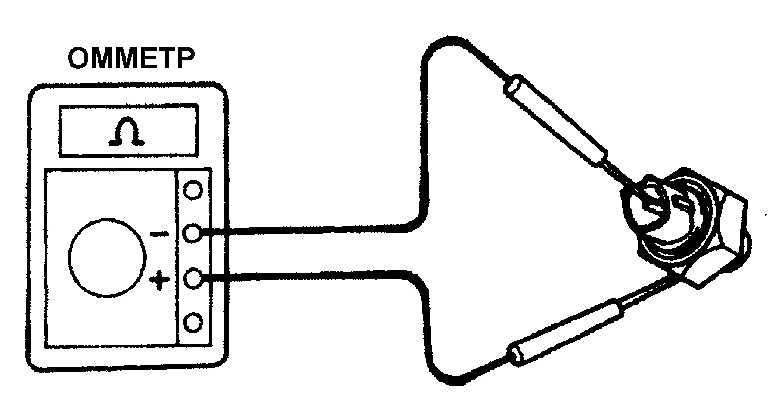

Датчик детонации (только с двигателями V6) Toyota Camry

Датчик детонации определяет детонацию в цилиндрах двигателя и передает управляющий сигнал блоку ЕСМ, который уменьшает угол опережения зажигания на величину, исключающую детонацию в цилиндрах двигателя.

Видео про "Датчик детонации (только с двигателями V6)" для Toyota Camry

Пропуски зажигания, датчик детонации. 8961512090 89615-12090 Оригинальный новый датчик детонации Toyota Lexus Теория ДВС: Почему "тупит" двигатель? KIA 1.6 Датчик детонации

Детонация на двигателях 3S-FE может возникнуть по разным причинам. Главное вовремя ее установить и устранить. Указанное явление может привести к необходимости проведения капитального ремонта силового агрегата. Рассмотрим причины возникновения и процесс детонирования на силовых агрегатах 3S-FE.

Замена ДД на моторе 3S-FE

в получившейся нише, найти датчик детонации 3S-FE, можно при помощи фонарика. Его особенностью является фишка с одним контактом. Ее необходимо отсоединить;
датчик откручивается при помощи торцевой головки на 27 и трещотки. Возможны проблемы со срыванием его с места. В этом случае, понадобиться использовать дополнительный рычаг;
выкрутить ДД до конца и установить новый.

Процедура монтажа нового датчика на двигатель 3S-FE выполняется в обратном порядке.

Как проверить работоспособность датчика детонации

Данное устройство можно проверить, самостоятельно используя системы самодиагностики. Если же высвечивается код 52, то это свидетельствует о поломке датчика. В то же время можно определить степень его поломки, для этого необходимо собрать результаты диагностики и проехать на автомобиле несколько километров и снова повторить процедуру. В случае если код снова высвечивается, то неисправность датчика детонации налицо.

Если же после того, как автомобиль проехал некоторое расстояние, и датчик больше не выдает тот же показатель, то вероятнее всего, можно поездить еще некоторое время без замены этого элемента.

Оригинальный датчик 89615-12040
Стоит отметить, что к такой детали, как датчик детонации стоит относиться серьезно, так как она единственная, которая способна спасти ваш двигатель от перегрева и прочих проблем. В настоящее время существует большое количество производителей выпускающих датчики детонации. Самым оптимальным будет приобрести оригинальную продукцию — Knock Sensor с каталожным номером — 89615-12090 (для двигателя 1MZ-FE), а также 89615-32030 (1AZ-FSE, 3S-FE), 89615-20030 (3S-FE).

Детонация ДВС

Причины возникновения детонации?

Для того чтобы ясно понимать всю картину нужно знать, что собой представляет камера сгорания.

Камера – это пространство в головке цилиндра, где горючее топливо превращается в механическую работу. Смесь воздуха и топлива во время хода поршня вверх сжимается и в определенный момент происходит зажигание ее электрической искрой. Вот именно этот процесс и называется моментом зажигания.

В случае если топливо грамотно подобрано и происходит правильное распределение смеси, то распространение пламени в момент сгорания осуществляется примерно со скоростью до 30 м/сек. При такой работе достигается максимальное использование рабочей смеси. Стоит отметить, что при применении разного типа бензина на одном двигателе требуется производить корректировку опережения зажигания.

Описание мотора 3S FE

Расшифровка маркировки

3 – конструктивное решение ДВС, в данном случае объем около 2 л;
S – серия движков с рядным расположением цилиндров и множественным впрыском топлива;
F – 4 клапана на каждом цилиндре;
E – система впрыска EFI (электронного типа);
DOHC – два распределительных вала в качестве привода, одному из них вращение передается с коленвала ремнем ГРМ, второму шестерней от предыдущего распредвала;
16 V – гидравлическая компенсация зазора;
2,0 – объем ДВС.

помпа закреплена на блоке цилиндров болтами, получает вращение путем ременной передачи;
осевой люфт чугунного коленвала регулируется упорными полукруглыми шайбами внутри коренного подшипника (среднего), порядок регулировки содержит официальный мануал;
система проектировалась до 1990 года, то есть по старым нормативам безопасности, может эксплуатироваться на бензине АИ-92;
изначально изготовителем рекомендовано применение масла 5W50, после 1996 года с конвейера завода автомобили Toyota сходили уже со смазкой 5W30;
схема клапанных приводов недоработана конструкторами изначально, для регулировки параметров зазоров придется вытащить валы, сбивая настройки фаз, подобрать шайбы по толщине, собрать узлы в обратном порядке;
впускной коллектор демонтировать отдельно от головки ГБЦ невозможно физически;
выпускной коллектор защищен термоэкраном

В каких авто эксплуатируется?

По умолчанию мотор 3S FE устанавливался на следующих моделях автомобиля Toyota:

Caldina – 1 и 2 поколение, кузов универсал;
Camry – 2 – 4 поколение, кузов седан;
Carina – 6 и 7 поколение, кузов седан;
Carina ED – 2 и 3 поколение, кузов седан;
Celica – 5 и 6 поколение, кузов купе;
Corona – 8 поколение купе, 9 поколение седан и хэтчбек, 10 поколение седан и хэтчбек;
Corona Exiv – 1 и 2 поколение, кузов седан;
Corona Premio – 1 поколение, кузов седан;
Curren – 1 поколение, кузов купе;
Gaia – 1 поколение, кузов минивэн;
Ipsum – 1 поколение, кузов минивэн;
Lite Ace Noah – 1 поколение, кузов минивэн;
Nadia – 1 поколение, кузов минивэн;
Picnic – 1 поколение, кузов минивэн;
RAV4 – 1 поколение, кузов открытого типа и SUV (Япония, США);
Town Ace Noah – 5 поколение, кузов минивэн;
Vista – 3 – 5 поколение, кузов седан;
Vista Adreo – 1 поколение, кузов универсал.

В минивэнах Lite Ace Noah и Town Ace Noah расположение ДВС продольное. Маховик на 10 мм больше по диаметру, расположен с противоположной от стартера стороны. При ремонте придется стачивать его своими руками и переставлять венец с маховика коробки передач.

Видео

Оригинальный датчик детонации для ТОЙОТА КАМРИ с заводскими артикулами:

89615-12040 89615-12090 89615-20090

Более подробно узнать, какой именно, датчик подойдет на вашу Тойоту, можно у нашего специалиста по телефону, либо ознакомившись с информацией ниже. Если вы точно знаете какой именно номер вы хотите купить, назовите его оператору, либо напишите в комментариях в заказе. Также обращаем ваше внимание, что согласно технической документации к автомобилям тойота — датчики детонации меняться парой, если на вашем двигателе используется два или более. При монтаже рекомендуем обращать внимание на момент их затяжки, это критически важно для правильной и исправной работы датчиков.

89615-20090 — (8961520090)

Данные двигатели использовались на таких кузовах ТОЙОТА CAMRY (Камри) CAMRY HYBRID (Камри гибрид) CAMRY/ (Камри) AURION/HV

89615-12040 — (8961512040)

Данный датчик устанавливался на автомобили Тойота имеющие двигатели с заводской маркировкой:

Датчик детонации 89615-12040 стоял на кузовах Тойота: CAMRY (Камри)

Датчик детонации TOYOTA (ТОЙОТА) (89615-12090) устанавливается на следующие кузова: CAMRY (КАМРИ)

Регламент техобслуживания

Производитель рекомендует для обеспечения максимального ресурса, особенно на машинах, выпущенных после 1996 года, соблюдать регламент ТО, так как капитальный ремонт для них невозможен. В таблице приведена периодичность замены расходников:

Вес	140 кг
Степень сжатия	9,8
Питание	инжектор
Тип мотора	рядный
Впрыск	электронный многоточечный
Число цилиндров	4
Местонахождение первого цилиндра	ТВЕ
Число клапанов на каждом цилиндре	4
Материал ГБЦ	сплав алюминиевый
Допустимое коробление	прокладки коллекторов (впуск/выпуск) 0,08 мм
Седло клапана	ширина 1 – 1,4 мм, угол 45°
Распредвал	количество – 2 штуки
Сальник распредвала	диаметры – 38 мм, 50 мм, ширина 8 мм
Материал блока цилиндров	чугун
Диаметр цилиндра	1 типоразмер – 86 – 86,01 мм
Поршни и кольца
Диаметр поршня	1 типоразмер –85,837 – 85,847 мм
Зазоры	поршень/стенка цилиндра – 0,153 – 0,173 мм (стандарт) или 0,19 мм (максимум)
Кольцо компрессионное верхнее	0,27 – 0,47 мм
Кольцо компрессионное нижнее	0,45 – 0,65 мм
Кольцо маслосъемное	0,1 – 0,45 мм, 1,05 мм максимум
Зазор между поршневой канавкой и кольцом	0,03 – 0,07 мм
Коленвал
Количество подшипников коренных	5
Диаметр шейки КП	54,988 – 55,003 мм
Зазор коренной шейки	0,015 – 0,034 мм
Подшипники шатунные	диаметр шейки вала – 48 мм
Сальники коленвала	передний – диаметры 42 мм, 60 мм, ширина 7 мм
Ход поршня	86 мм
Горючее	АИ-95 (допускается АИ-92)
Масса мотора	143 кг в сборе
Нормативы экологии	Евро-4
Расход топлива	трасса – 8 л/100 км
Расход масла	максимум 1 л/1000 км
Моторное масло для 3S FE	5W-30 и 10W-30
Объем масла моторного	4,5 л
Периодичность замены	каждые 5000 км, максимум 10000 км
Рабочая температура	95°
Ресурс мотора	заявленный 300000 км
Регулировка клапанов	шайбы между кулачками распредвала и толкателями
Система охлаждения	принудительная, антифриз/тосол
Количество ОЖ	АТ – 5,7 л,
Свечи на 3S FE	оригинал – NGK BKR6E11, Denso K20RU11, NGK BKR6EYA11, можно ставить любые подходящего размера с двумя электродами
Зазор между электродами свечи	1,1 мм
Ремень ГРМ	163 зуба, шаг 8 мм, ширина ремня 26,7 мм
Порядок работы цилиндров	1-3-4-2
Воздушный фильтр	Nitto, Knecht, Fram, WIX, Hengst
Масляный фильтр	номер по каталогу 90915-10001
Маховик	диаметр внутреннего отверстия – 42 мм
Болты крепления маховика	коробка МТ – М10х1,25 мм, длина 26 мм, проточка 11 мм
Маслосъемные колпачки	код 90913-02090 впускные светлые
Компрессия	давление в цилиндрах от 13 бар номинальное, 9,5 бар минимальное, разница давлений в отдельных цилиндрах в пределах 1 бара
Температура масла	80°С
Температура срабатывания термостата	80 – 84°С
Давление клапана внутри радиаторной пробки	0,7 – 1 бар
Содержание в выхлопе вредных продуктов	СН -1
Усилие затягивания резьбовых соединений	свеча – 18 Нм

Объект техобслуживания	Время или пробег (что наступает раньше)
Ремень ГРМ	замена через 100000 км
Батарея АКБ	1 год/20000
Зазор в клапане	2 года/20000
Вентиляция картера	2 года/20000
Ремни, приводящие в действие навесное оборудование	2 года/20000
Топливопровод и крышка бака	2 года/40000
Масло моторное	1 год/10000
Фильтр масляный	1год/10000
Фильтр воздушный	1 – 2 года/40000
Фильтр топливный	4 года/40000
Фитинги и шланги обогрева/охлаждения	2 года/40000
Жидкость охлаждающая	2 года/40000
Датчик кислородный	100000
Свеча зажигания	1 – 2 года/20000
Коллектор выпускной	1 год

Для каждой модели Тойоты имеется руководство, содержащее описание, какое масло и охлаждающую жидкость использовать.

Основные поломки и способы их устранения

Характерными неисправностями для двигателя 3S-FE без учета датчиков и регуляторов бортовой системы ЭБУ, которые могут на него крепиться, являются:

Вот это петушинный профи! С улицы петушкова, с умиленным взглядом, сладко поющий! А вы попробуйте в их сервис позвонить, энергетика навязывать, сорвать бабла, зашкаливает по сто бальной шкале! Объяснил им проблему свою, у меня проблема с движком. С видео ролика эти подсказали подъехать к ним ещё для разбора двигла) да, ща сорвался и вызвал эвакуатор за тыщу км!) совета от него так и не услышал. мне уже заменили два, всего два гидрокомпенсатора, в лен. Области, и зарядили палтос! Много ни мало) Хотя эта цена 15-20к. Двадцатка и то потолок. и этот чудик, с этого видеоролика, сказал что мол это нормально!) это ж сколько тогда в этом петушинном сервисе возьмут за разбор ещё!?) ремонт производил сервис гуд авто. Без моего ведома начали разбирать, не спросив есть ли деньги на разбор движка!) это всего лишь заехал на диагностику к ним!) отпис.

Периодические трудности с датчиком детонации это еще ничего… как добраться до блока EPS (блок управления усилителем руля) подскажите пожалуйста

После промывки дросселя когда газ отпускаешь обороты либо зависают на 1000 об. либо падают до холостых потом опять чуть чуть поднимаються и и уже падают снова до холостых как бы чуть чуть подвисая. В винте дело или все же КХХ мозги выносит? Как бы критично на поведении машины ни как не сказывается, но я то замечаю) ответьте если не сложно

Молодец, руки не из опы ))) Мне приятель сказал с датчиком детонации на камри пока все слава богу нормально.

Читайте также:
