Во избежание выхода из строя ЕСМ при выполнении описываемых
ниже проверок используйте только цифровой вольтметр с высоким (свыше 10
МОм) импедансом!

Оборудованный системой
OBD-II автомобиль следует отогнать на станцию техобслуживания для считывания
кодов неисправностей с применением специального сканера. Существует лишь
несколько проверок (связанных с выявлением причин отказов при запуске
двигателя), которые владелец транспортного средства может выполнить самостоятельно,
во всех остальных случаях автомобиль следует отогнать в автосервис.

Датчик-выключатель включения кондиционера воздуха — общая информация
и принцип функционирования

При поступлении сигнала от датчика-выключателя включения К/В ECM производит необходимые
корректировки рабочих параметров двигателя (в первую очередь обороты холостого
хода), призванные скомпенсировать связанное с функционированием кондиционера возрастание
нагрузки.

Полное выжимание педали акселератора при работающем К/В автоматически приводит
к временному отключению компрессора К/В, что повышает приемистость автомобиля
во время обгона. Сигнал об открывании дроссельной заслонки поступает на ECM от
TPS (см. ниже) и модуль управления немедленно вырабатывает команду на срабатывание
отключающего реле компрессора.

Датчик измерения массы воздуха (MAF)

Общая информация и принцип функционирования

Датчик MAF закреплен в верхней крышке воздухоочистителя.

Детали установки датчика измерения массы воздуха

1 —
Опорный кронштейн датчика MAF
2 — Сборка датчика MAF
3 — Верхняя крышка воздухоочистителя
4 — Фильтрующий элемент воздухоочистителя
5 — Дистанционная проставка
6 — Втулка
7 — Фиксатор
8 — Кожух воздухоочистителя

9 —
Резиновая подушка опоры
10 — Рукав воздухозаборника
11 — Резонатор
12 — Фиксатор
Т1 = 7.4 ± 2.0 Нм
Т2 = 33 ± 10 Нм

Датчик производит измерение массы всего всасываемого в двигатель воздуха и на
основании поступающей от него информации ECM определяет количество впрыскиваемого
горючего, обеспечивающую требуемый состав воздушно-топливной смеси, а также оптимальные
параметры зажигания.

Измерение массы воздуха производится по технологии “горячей пленки”, основанной
на эффективности охлаждения чувствительного элемента датчика MAF. Активация датчика
происходит в момент включения зажигания при повороте ключа в положение ON.

Чувствительный элемент датчика работает как термочувствительный резистор. ECM
стремится постоянно поддерживать температуру чувствительного элемента на требуемом
уровне. При обдуве головки датчика воздухом чувствительный элемент охлаждается
и ECM обеспечивает корректировку силы пропускаемого через него тока. Внутренний
контур датчика отслеживает данное изменение и выдает соответствующий сигнал на
ECM, который на основе анализа поступающей информации производит необходимые корректировки.

Снятие и установка

Датчик атмосферного давления (модели с АТ)

Датчик атмосферного значения
используется только на моделях с АТ.

Общая информация и принцип функционирования

Датчик атмосферного давления используется на оборудованных автоматической трансмиссией
моделях и крепится впереди верхней опоры правой стойки передней подвески.

В состав датчика входит электромагнитный клапан, переключающийся между атмосферной
и всасывающей линиями и собственно датчиком давления.

Вырабатываемые датчиком сигналы используются ECM при управлении функционированием
систем EGR и EVAP (см. Спецификации).

Снятие и установка

Если установленная на автомобиле
стереосистема оборудована охранным кодом, прежде чем отсоединять батарею
удостоверьтесь в том, что располагаете правильной комбинацией для ввода
аудиосистемы в действие!

Установка производится в обратном порядке.

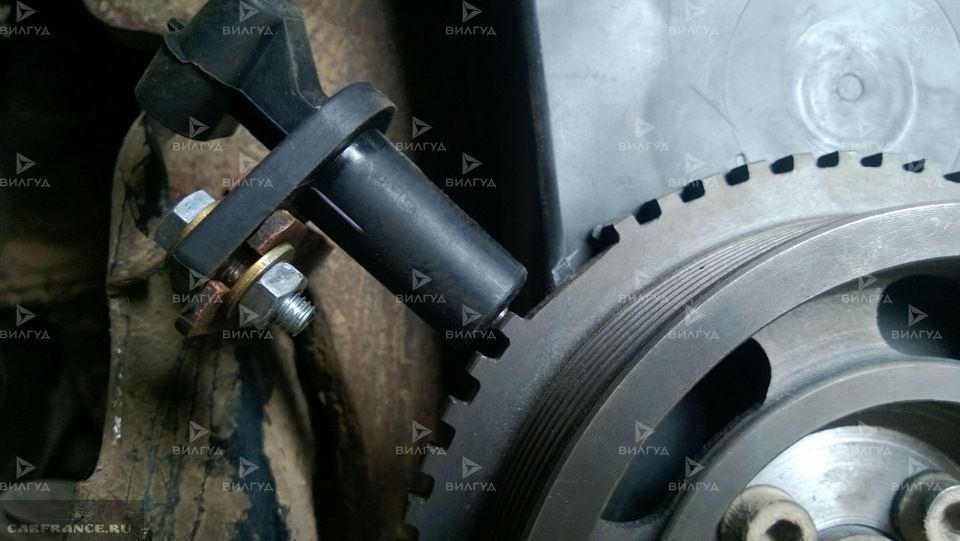

Датчики положения коленчатого (CKP) и распределительного (CMP)
валов

Общая информация и принцип функционирования

Принцип функционирования датчика CMP

Снятие и установка

Датчик температуры охлаждающей жидкости двигателя (ECT)

Общая информация и принцип функционирования

Снятие и установка

Преобразователь противодавления системы рециркуляции отработавших
газов (EGR)

Общая информация и принцип функционирования

Посредством данного преобразователя осуществляется контроль функционирования системы
EGR путем ограничения глубины разрежения, вызываемого противодавлением в системе
выпуска.

Снятие и установка

Датчик давления в топливном баке

Снятие и установка датчика давления в топливном баке

Электромагнитный клапан управления давлением в топливном баке

Снятие и установка

Установка производится в обратном порядке.

Электромагнитный клапан вентиляции

Исполнительное устройство привода системы стабилизации оборотов
холостого хода (IAC/ISC)

Общая информация и принцип функционирования

Посредством исполнительного устройства ISC осуществляется управление количеством
воздуха, перепускаемого в обход дроссельной камеры. Возможность такой дополнительной
подачи воздуха во впускной трубопровод позволяет модулю управления поддерживать
обороты холостого хода на заданном уровне вне зависимости от изменения текущей
нагрузки на двигатель. Количество перепускаемого воздуха контролируется ECM посредством
частотного сигнала, непрерывно в процессе функционирования двигателя поступающего
от специального электромагнита, входящего в состав клапана IAC.

В число источников информации, на основании которой ECM определяет точное количество
воздуха, которое необходимо подавать в обход дроссельной камеры для поддержания
оборотов холостого хода на заданном уровне, входят сигналы от датчиков оборотов
коленчатого (CKP) и распределительного (CMP) валов, датчика положения дроссельной
заслонки (TPS), датчика температуры охлаждающей жидкости (ECT), датчика скорости
(VSS 2), выключателя зажигания, датчика-выключателя К/В, а также датчика-выключателя
нейтрального положения коробки передач (РКПП)/разрешения запуска (АТ).

Снятие и установка

Промывка и настройка

Заправьте в считыватель картридж;
Подсоедините считыватель к диагностическому разъему DLC;
Включите зажигание, затем включите считыватель;
Выберите режим “2. Each System Check” в главном меню прибора;
Выберите в меню выбора подраздел “EGI/EMPI”;
В подразделе меню “EGI/EMPI” выберите режим “1. Current Data
Display & Save”;
Перейдите в подраздел “1.12 Data Display”;
Отрегулируйте TPS в соответствии с требованиями Спецификаций (коэффициент заполнения клапана IAC должен составлять 25 ÷
40%).

Общая информация и принцип функционирования

Конструкция датчика детонации

1 —
Гайка
2 — Грузик
3 — Контактный разъем
4 — Корпус
5 — Пьезо-элемент
6 — Резистор

Оборудованный пьезоэлектрическим чувствительным элементом датчик детонации реагирует
на возрастание уровня вибраций двигателя и передает соответствующую информацию
на ECM, который, анализируя приходящие с датчика сигналы, соответствующим образом
корректирует угол опережения зажигания.

Вмонтированный в датчик провод должен оказаться развернутым
под углом 45° к задней стенке силового агрегата!

Главное реле систем управления двигателем и впрыска топлива

Главное реле систем управления двигателем и впрыска топлива отвечает за подачу
питания к датчику массы воздуха (MAF), электромагнитному клапану продувки угольного
адсорбера системы EVAP, инжекторам впрыска топлива, клапану управления подачей
воздуха, нагревательному элементу кислородного датчика и электромагнитному клапану
управления оборотами быстрого холостого хода (FICD).

Снятие и установка

Электропроводка релейной сборкинки

А — Реле заднего гнезда питания
В — Главное реле
С — Реле топливного насоса

Контрольная лампа отказов (MIL)

Контрольная лампа отказов (MIL), иногда называемая также лампой “Проверьте двигатель”,
вмонтирована в приборный щиток автомобиля и служит для выявления признаков нарушений
функционирования двигателя. Лампа кратковременно загорается при включении зажигания
и должна погаснуть в течение нескольких секунд после осуществления запуска двигателя.
Отказ лампы от выключения, либо срабатывание ее при работающем двигателе являются
признаками неисправности.

Диагностика состояния контрольной лампы MIL

Общая информация и принцип функционирования

Схема размещения кислородных датчиков в системе выпуска отработавших
газов

Схема расположения кислородных датчиков в системе выпуска отработавших
газов

1 —
Передний кислородный датчик
2 — Задний кислородный датчик (калифорнийские
модели)
3 — Задний кислородный датчик (федеральные
модели)
4 — Задний каталитический преобразователь
5 — Передний каталитический преобразователь

Местоположение переднего кислородного датчика (1)

Местоположение заднего кислородного датчика (2) на калифорнийских
моделях

Местоположение заднего кислородного датчика (3) на федеральных моделях

Конструкция кислородного датчика

1 —
Циркониевая трубка
2 — Керамический нагревательный элемент
3 — Защитная трубка
4 — Жгут электропроводки
5 — Корпус датчика
6 — Уплотнительная прокладка

Оба кислородных датчика (передний и задний) идентичны по конструкции и представляют
из себя покрытую платиной циркониевую трубку, генерирующую напряжение при наличии
разницы в концентрации кислорода внутри нее и снаружи. . Корпус датчика заземлен
на массу системы выпуска отработавших газов, внутренняя часть подсоединена к ECM.

При сгорании в цилиндрах переобогащенной
воздушно-топливной смеси практически весь содержащийся в отработавших
газах кислород реагирует с нанесенной на стенки циркониевой трубки платиной,
что приводит к очень высокой разнице концентрации О2 внутри и снаружи
трубки и, — как следствие, — возрастанию вырабатываемой датчиком ЭДС.

При подаче в двигатель переобедненной, т.е., богатой кислородом смеси, после каталитической
реакции концентрация О2 внутри трубки остается достаточно высокой, о чем свидетельствует
гораздо меньшая разница потенциалов в датчике.

Максимальные перепады содержания кислорода
наблюдаются в районе оптимального стехиометрического числа воздушно-топливной
смеси, что позволяет ECM с минимальной задержкой производить соответствующие
корректировки.

Следует отметить, что эффективность генерации ЭДС в значительной мере зависит
от температуры, достигая максимума в районе 300 ÷ 400 °С. Данное ограничение
было учтено разработчиками, — в конструкцию датчиков последнего поколения стандартно
входит керамический нагревательный элемент, позволяющий гораздо быстрее выводить
их в рабочий режим при запуске двигателя.

Снятие и установка

Передний кислородный датчик

Во избежание
выхода датчика из строя не применяйте при его выворачивании
чрезмерную силу, особенно при выполнении работ на остывшей
системе выпуска!

Задний кислородный датчик (кроме калифорнийских моделей)

Задний кислородный датчик (калифорнийские модели)

Во избежание выхода датчика
из строя не применяйте при его выворачивании чрезмерную силу, особенно
при выполнении работ на остывшей системе выпуска!

Датчик положения дроссельной заслонки (TPS)

Общая информация и принцип функционирования

TPS представляет из себя классический потенциометр (переменный резистор), сопротивление
которого напрямую зависит от угла поворота оси дроссельной заслонки. ECM использует
поступающую от TPS информацию для корректировки состава воздушно-топливной смеси
в моменты акселерации, торможения двигателем или на холостых оборотах.

Заправьте в считыватель картридж;
Подсоедините считыватель к диагностическому разъему DLC;
Включите зажигание, затем включите считыватель;
Выберите режим “2. Each System Check” в главном меню прибора;
Выберите в меню выбора подраздел “EGI/EMPI”;
В подразделе меню “EGI/EMPI” выберите режим “1. Current Data
Display & Save”;
Перейдите в подраздел “1.12 Data Display”;
Отрегулируйте TPS в соответствии с требованиями Спецификаций (при полностью закрытой дроссельной заслонке амплитуда сигнала
должна составлять около 0.50 В ).

Снятие и установка

Датчик-выключатель положения АТ/разрешения запуска

Общая информация и принцип функционирования

Датчик-выключатель служит для гарантии
безопасности запуска двигателя и установлен справа на картере трансмиссии
в районе расположения исполнительного рычага выбора скоростного режима.

В положениях “Р” и “N” рычага датчик-выключатель замкнут, что обеспечивает возможность
подачи напряжения на стартер. Во всех прочих положениях трансмиссии датчик-выключатель
разомкнут и возможность запуска двигателя заблокирована. Кроме того, датчик-выключатель
в положении “R” трансмиссии обеспечивает включение огней заднего хода.

Помимо перечисленных функций датчик-выключатель обеспечивает модуль управления
трансмиссией (TCM) информацией о фактически выбранном скоростном режиме АТ.

Датчик скорости движения автомобиля (VSS 2)

Общая информация и принцип функционирования

Датчик скорости (VSS 2) расположен на трансмиссии и встроен в головку спидометра.

Датчик генерирует сигнал, состоящий из 8 импульсов на каждый оборот переднего
дифференциала, и передает его на соответствующий измеритель панели приборов (спидометр).
Выдаваемый на измеритель сигнал конвертируется в 4-битный сигнал, используемый
затем ECM системы управления двигателем.

Все по теме Замена датчика коленвала Subaru Forester

У меня такая же хрень, только я не смотрел катушки, я заметил как искра пробивается из под уплотнитель силиконовый и оставляет следы на кирамике с наружи свечи, как удар молнии. Надо и катушки посмотреть.

Долго ждал этого видео! У меня похоже патриот с таким же двиглом. В 20 000 нашел стружку в масле. Стружка магнитная была. По гарантии заменили цепь на двойную и ролики на двойную с доплатой. После ремонта масло было чистое. Сейчас 22 650 пробег, опять стружка есть на щупе. Евгений, подскажите пожалуйста, что с этим движком еще может случиться? как спрогнозировать, симптомы какие, на что обратить внимание? Заранее благодарю!

Мастер тот еще, айр бэг и все остальные лампочки горят у всех при включении зажигания. даже дальше не приятно смотреть на эту колхозную работу!?

Добрый день! видео полезное,только не понял говоришь что при прокрутке перескочил на один зуб а как вернул обратно и как понять что проскочил?Собираюсь тоже цепь менять но боюсь ошибиться!

Дружище, на митсубиси сигма треснул подон акпп, масло вытекло-передачи пропали(из за чего мог треснуть? И если поменять его, есть вероятность что поедет? Успел проехать метров 500(спасибо

Да была проблема на форе с новой вязкомуфтой идиотизм там кольцо выскочило и её в шестерёнках прокрутило и зубья переломало в раздатке грохот был поменял на новую такую же муфту если бы видел это видео поменял бы на старого образца и потратил я где то 60+- с новой раздаткой ну я тогда совсем не втеме был.Она не просто выходит из строя ещё и напроч ломает раздатку и корпус поломался.

Бенз есть, искра есть (взял новые свечи и проверил) не заводится один хрен. сейчас думаю возможно тоже датчик ПРВ

Были провалы в напряжении, катался полгода почти так, а три дня назад началась такая же ситуация. Я понял, что хватит откладывать ремонт гены. Оказалось реле регулятора за всё отдал 4500 с ремонтом и снятием. Мастер сказал есть несколько типов реле, которое нам подходит. Но если не верно подобрать очень быстро выходит из строя. Пока проблема решилась надеюсь далее все будет. В порядке.

Проверка ДПКВ , проще не придумаешь. Диагностика инжектора.

Регулировка дпдз субару двигатель Ej20

Проверка датчика положения коленчатого вала

Subaru Forester EJ205 - Не заводится, проблема найдена

Датчик распредвала, холла, фаз Проверка Заз Ланос, Шанс, Форза, Чери, Acteco 1.5 SQR477

Как запустить двигатель если неисправен ДПКВ. Диагностика и ремонт инжектора.

P0335 Датчик "А" положения коленвала (неисправность в цепи) и P0340 Toyota Rav 4

Замена датчика коленвала Subaru Forester в сети сертифицированных автосервисов Вилгуд в Санкт-Петербурге. Гарантия качества на все виды ремонтных работ до 2 лет. Выгодные цены, скидки для постоянных клиентов. Онлайн запись.

Цены на другие услуги по ремонту двигателя

Услуга	Цена
Мойка радиатора охлаждения ДВС	от 3 950₽
Капитальный ремонт бензинового двигателя	от 60 000₽
Ремонт дроссельной заслонки	от 1 050₽
Ремонт турбины бензиновых и дизельных двигателей	от 15 330₽
Замена турбины	от 3 960₽
Ремонт и замена форсунок	от 2 640₽
Замена приводных ремней	от 1 310₽
Замена двигателя	от 10 220₽
Ремонт и замена подушки двигателя	от 1 930₽
Замена и ремонт опоры двигателя	от 1 260₽
Замена правой опоры двигателя	от 1 450₽
Замена задней опоры двигателя	от 1 660₽
Замена левой опоры двигателя	от 1 420₽
Замена передней опоры двигателя	от 1 270₽
Замена термостата	от 2 160₽
Замена прокладки клапанной крышки	от 1 770₽
Замена клапанов	от 4 670₽
Замена маслосъемных колпачков	от 6 360₽
Замена сальника коленвала	от 3 340₽
Замена поршневых колец	от 2 990₽
Диагностика и ремонт распредвала	от 810₽
Замена сальников распредвала	от 1 040₽
Замена лямбда зонда	от 1 070₽
Замена вкладышей коленвала	от 1 130₽
Замена шкива коленвала	от 1 700₽
Установка защиты картера	от 310₽
Ремонт и замена маховика	от 900₽
Замена ГБЦ	от 4 610₽
Замена масляного поддона	от 2 530₽
Замена прокладки поддона картера	от 2 100₽
Снятие и уставновка ГБЦ двигателя	от 1 420₽
Регулировка клапанов двигателя	от 2 120₽
Замер компрессии дизельного двигателя	от 1 050₽
Замена бензинововых двигателей	от 9 460₽
Замена компрессора двигателя	от 7 920₽
Чистка компрессора двигателя	от 300₽
Замена топливного бензонасоса	от 1 810₽
Замена масляного насоса	от 2 620₽

Где сделать замену датчика коленвала в Санкт-Петербурге

Замена датчика коленвала Subaru Forester - одно из возможных решений при ремонте двигателя. Если вы уверены, что услуга потребуется, рекомендуем обратиться в автосервисы Вилгуд в Санкт-Петербурге. замена датчика коленвала Subaru Forester в нашей сети СТО позволит оперативно решить вашу проблему - мастера техцентра ценят время своих клиентов, поэтому высокая скорость диагностики и ремонта является одним из наших основных приоритетов.

В филиале в Санкт-Петербурге работают только настоящие мастера автосервисного дела. Наш подход к кадровым ресурсам позволяет нам уверенно заявлять, что здесь работают лучшие автомеханики, которые прошли обучение и не первый раз будут проводить обслуживание вашего автомобиля Subaru Forester.
Все технические центры оснащены компьютерным оборудованием и современным инструментарием, что позволяет повышать качество и скорость работ, а также решать даже нетипичные редкие проблемы.
Все рутинные процессы максимально автоматизированы при помощи нашей собственной CRM-системы, Wilgood IS, поэтому цена на замену датчика коленвала будет минимальной.
Гарантируем качество услуги - на все используемые материалы и запчасти для Subaru Forester распространяется гарантия.
Мы дорожим доверием клиентов, поэтому стараемся предлагать услуги с учетом всех требований и пожеланий. Сотни отзывов с благодарностями являются подтверждением качества и надежности всех проводимых нашими специалистами работ!
Наличие системы скидок, а также акционных предложений, позволит вам значительно сэкономить. Также у нас вы сможете оформить клубную карту VIP-клиента
Мобильное приложение Вилгуд автоматически хранит и позволяет отслеживать стоимость ремонта и обслуживания Subaru Forester

Запишите свой автомобиль в техцентр Вилгуд в Санкт-Петербурге прямо сейчас по телефону вверху страницы. Для удобства также предусмотрена возможность заказа обратного бесплатного звонка - менеджер уточнит подробности вашей заявки и запишет вас на удобное время.

Своевременное обращение в автосервис для диагностирования проблемы вашего Subaru Forester позволит устранить вероятность ухудшения ситуации, а также возникновения новых неисправностей. Специалисты компетентно решат проблему с минимумом затрат - ваше авто уже в скором времени вернется в строй, радуя стабильной бесперебойной работой оборудования и отличной управляемостью на дороге!

Читайте также:
