Компрессор кондиционера — снятие и установка

Внимание! Мы рекомендуем поручать выполнение любых работ на кондиционере и его ремонт специализированной мастерской.

1 Поддомкратьте перед автомобиля и установите его на подставочные козлы.

3 Слейте хладагент и снимите ремень привода.

4 Отвинтите накидные гайки и отсоедините от компрессора 2 подающий 6 и отводящий 7 трубопроводы циркуляции хладагента (см. иллюстрацию).

8.4 Отвинтите накидные гайки и отсоедините от компрессора 2 подающий 6 и отводящий 7 трубопроводы циркуляции хладагента

2 — радиатор кондиционера

3 — бачок хладагента

4 — дроссельный клапан

5 Вывинтите болты крепления компрессора, отсоедините штекер питания и снимите компрессор (см. иллюстрации 8.0, 8.0а, 8.0б, 8.0в).

8.0 Компрессор кондиционера и его крепление. Автомобили с бензиновым двигателем GA16DE

1 — шкив привода вспомогательных агрегатов на коленчатом валу

2 — регулировочная планка крепления генератора

5 — кронштейн компрессора кондиционера

7 — направляющий ролик

8.0а Компрессор кондиционера и его крепление. Автомобили с бензиновым двигателем QG18DE

1 — шкив привода вспомогательных агрегатов на коленчатом валу

2 — кронштейн компрессора кондиционера

4 — масляный поддон

5 — кронштейн крепления ролика натяжения

6 — ролик натяжения ремня кондиционера

8.0б Компрессор кондиционера и его крепление. Автомобили с бензиновым двигателем SR20DE

8.0в Компрессор кондиционера и его крепление. Автомобили с дизельным двигателем CD20T

1 — шкив привода вспомогательных агрегатов на коленчатом валу

2 — направляющий ролик

3 — кронштейн компрессора кондиционера

6 Закрепите снятый компрессор кондиционера в тисках, установив на их губки прокладки из мягкого металла или предварительно закрепив компрессор в специальном держателе

7 Закрепите на муфте шкива компрессора упор 1, например, KV99106700 для фиксации шкива от проворачивания и вывинтите болт крепления (см. иллюстрацию).

8.7 Закрепите на муфте упор 1 для фиксации шкива от проворачивания и отвинтите центральную гайку

8 Снимите муфту и соответствующими острогубцами 1 извлеките стопорное кольцо шкива (см. иллюстрацию).

8.8 Снимите муфту и соответствующими острогубцами 1 извлеките стопорное кольцо шкива

9 Снимите с вала компрессора шкив 5 (см. иллюстрацию).

8.9 Снимите с вала компрессора шкив 5

1 — болт крепления муфты и шкива на валу

3 — наружное стопорное кольцо

4 — регулировочные прокладки

6 — внутреннее стопорное кольцо

7 — катушка и штекер

Сборка и установка компрессора кондиционера выполняются в обратной последовательности.

Смотрите также:

- Приводные ремни. Проверка.… Проверка • Перед проведением проверки убедитесь, что двигатель остыл. Для этого следует подождать не менее 30 минут после останова двигателя.…
- Регулировка приводных ремней Ремень Метод регулировки Насоса рулевого управления и водяного насоса С помощью регулировочного болта на насосе рулевого управления Генератора (модели без…
- Снятие генератора. Диагностика… Снятие 1. Отсоедините минусовой кабель от аккумулятора. 2. Открутите крепежные гайки промежуточного шкива (только модели с кондиционером). 3. Ослабьте натяжение…
- Проверка приводных ремней • Проверка должна выполняться нехолодном двигателе или прибл. через 30 мин. после остановки двигателя. • Визуально проверьте отсутствие повреждений на…
- Система EGR (QG13,15,18DE,QG15,18DE(L/B)).… Система EGR (QG13,15,18DE,QG15,18DE(L/B)). Снятие и установка • Отсоедините всю электропроводку и трубки и сдвиньте в сторону. • Снимите крышку выпускного…

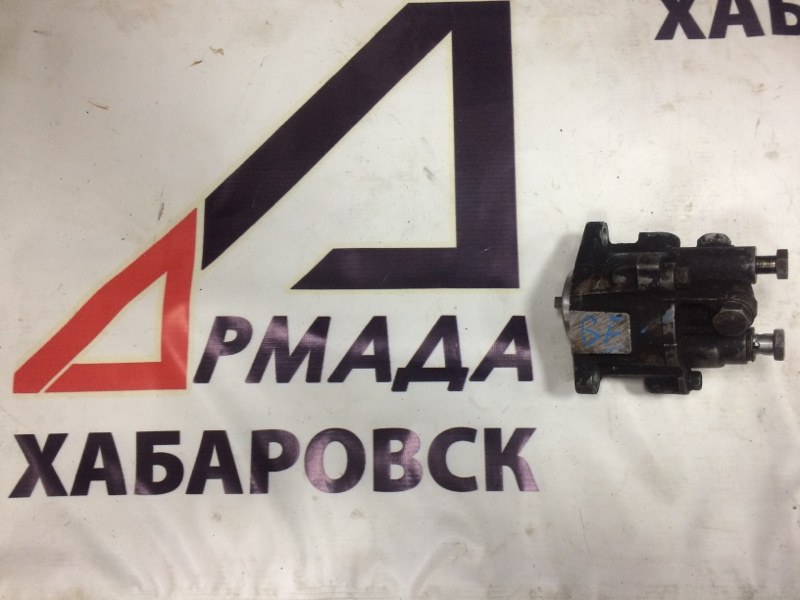

Рядный, механический, проверен на стенде, показания указаны на самом насосе, смотрите фото. Время на проверку и установку.
