Большинство цепей питания электрооборудования автомобиля защищено предохранителями. Фары, электродвигатели вентиляторов, топливный насос и другие мощные потребители тока подключены через реле. В данной статье рассмотрены автомобили Nissan Qashqai с 2007 и Nissan Qashqai+2 с 2008 года выпуска
Где находится монтажный блок реле и предохранителей.
1. В салоне под крышкой в проеме нижней облицовки панели приборов.
Для получения доступа к монтажному блоку расположенному в салоне, потяните за ручку крышки.
На внутреннюю сторону декоративной крышки нанесена схема расположения и назначение предохранителей.
Назначение предохранителей и реле в монтажном блоке, расположенном в салоне
Номер предохранителя / реле
Предохранители
Аудиосистема, электропривод наружных зеркал
Кондиционер, электрообогреватель салона
Датчики вариатора (механическая КП)
Блок управления электрооборудованием салона
Розетка задняя (если установлена)
Блок управления электрооборудованием салона
Моторедуктор стеклоочистителя ветрового окна
Подушки безопасности системы SRC
Реле
Дополнительное оборудование салона
1 – расширительный бачок; 2 – правая опора подвески силового агрегата; 3 – гидроэлектронный модуль ABS; 4 – декоративный кожух двигателя; 5 – дроссельный узел; 6 – бачок главного тормозного цилиндра и гидро- привода выключения сцепления; 7 – корпус воздушного фильтра; 8 – электронный блок управления двигателем; 9 – монтажные блоки реле и предохранителей; 10 – аккумулятор- ная батарея; 11 – воздухозаборник с резонатором входящего воздуха; 12 – замок капота; 13 – указатель уровня масла (маслоизмерительный щуп); 14 – генератор; 15 – пробка мас- лоналивной горловины; 16 – наливная горловина бачка омывателя
Снятие заднего монтажного блока под капотом
Отожмите фиксатор заднего монтажного блока.
Приподнимите монтажный блок из корпуса и разверните блок для удобной работы с ним.
Нажмите на фиксатор колодки жгута проводов
…и отсоедините колодку от монтажного блока.
Аналогично отсоедините вторую колодку проводов в передней части монтажного блока
отсоедините колодку проводов в левой части
и колодку проводов в задней части монтажного блока.
Отожмите отверткой фиксатор колодки жгута проводов
и отсоедините колодку от разъема монтажного блока
Нажав на фиксатор, отсоедините колодку силовых проводов от монтажного блока и снимите блок.
Установите блок предохранителей в порядке, обратном снятию.
На стенку монтажного блока реле и предохранителей, расположенного в моторном отсеке, нанесены обозначения предохранителей и защищаемые ими цепи
Как заменить предохранитель Nissan Qashqai
Снимите пинцет с держателя монтажного блока, расположенного в салоне автомобиля.
Захватите пинцетом предохранитель
и извлеките его из контактного разъема (для наглядности показано на снятом заднем монтажном блоке).
Установите в контактный разъем предохранитель того же номинала, что и снятый
Для замены предохранителей заднего монтажного блока в моторном отсеке удобнее пользоваться пассатижами с тонкими губками
Задний монтажный блок, расположенном в моторном отсеке
Реле топливного насоса (бензонасоса) встроено в этот блок.
назначение предохранителей и реле в заднем монтажном блоке, расположенном в моторном отсеке
Номер предохранителя / реле
Предохранители
Обогреватель стекла двери задка, обогреватель зеркал заднего вида
Очиститель ветрового стекла
Лампа ближнего света правой фары
Лампа ближнего света левой фары
Лампа дальнего света правой фары
Лампа дальнего света левой фары
Лампы габаритных огней
Блок управления двигателем
Лампы света заднего хода
Система управления двигателем
Система питания (топливные форсунки)
Гидроэлектронный блок ABS
Реле
Реле системы зажигания
Реле обогреватель стекла двери задка
Реле малых оборотов вентилятора системы охлаждения двигателя I
Реле высоких оборотов вентилятора системы охлаждения двигателя II
Предохранителеи в преднем блоке
Отожмите фиксатор крышки переднего монтажного блока предохранителей, реле и плавких вставок.
Прежде чем заменить перегоревшие пре- дохранитель или плавкую вставку, выясните причину перегорания и устраните ее. При поисках неисправности просмотрите указанные в таблице цепи, которые защищает данный предохранитель или плавкая вставка. Не заменяйте предохранители перемычками или предохранителями, рассчитанными на другую силу тока, и самодельными перемыч- ками – это может привести к повреждению электрических приборов и даже к пожару.
назначение предохранителей, реле и плавких вставок в переднем монтажном блоке, расположенном в моторном отсеке
подскажите как установить гнездо прикуривателя в багажное отделение для удобства подкачки колёс и т.д., чтоб в салоне с проводом не лазить.
главное запомни, красный провод - плюс, чёрный минус. Смотри не перепутай. Хотя мне встречались китайцы, у которых наоборот, помню долго и громко матерился на них когда это выяснилось:)
ничего сложного. заказываешь доп.розетку (имеено розетку, а не прикуриватель) и ставишь в любое удобное для себя место.
Питание подводить от АКБ через предохранитель.
У себя в салоне поставил две доп.розетки (если нужны номера, то скину по запросу):

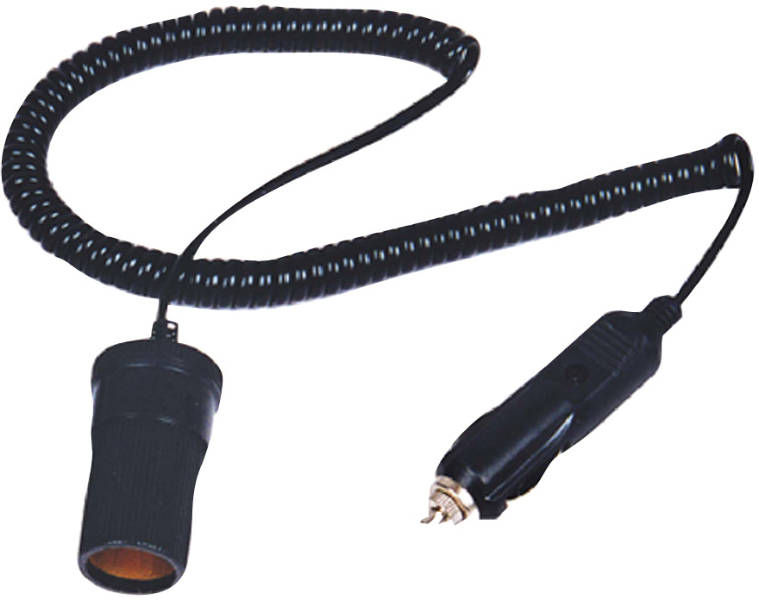

купи удлинитель и не парься такой
или такой
у меня хоть и есть прикуриватель в багажнике, но удлинитель тоже имею - на улицу порой вытянуть надобно..
из плюсов для тебя отмечу следующее - ни чего не надо паять и сверлить, можно протягивать как захочется хоть каждый раз.
из минусов - приходится втыкать головную часть в основной прикуриватель, когда это надо.
накрайняк можешь провести все стационарно с питанием от переднего прикуривателя, но одновременно их не грузи особо
эти клеммы вставятся в родной разъём, идущий на прикуриватель. от вагов будет тянуться вся проводка дальше. ещё и место на вагах останется, если захочу куда-нибудь назад прикуриватель ещё провести
и вставлю в ваги. разъёмы мама уже пойдут на разъём самого родного прикуривателя: сохраняем всю штатную проводку. никуда не врезаемся.
Далее покупаем перовое сверло, и идём в машину.
Сначала проверяем коммутацию. Тут всё достаточно просто. Главное, плюс с минусом не перепутать. Так же тестируем параллельно беспроводную зарядку (об этом позже напишу). Всё работает.
вот собранная схема. дальше от вагов провода будут тянуться к прикуривателю в бардачок. надеюсь, примерно всё понятно и видно
Переходим к не менее ответственной части всего этого действа.
Снимаем бардачок. Примеряем рамку нового прикуривателя. Сверлим отверстия для временной фиксации, чтобы был трафарет для больших отверстий. Снова сверлим. Сверление происходит внутри машины, поэтому в процессе приходит понимание, что пластиковую стружку убирать придётся неделю, если не больше. Её слегка раскидывает по машине.
