Hyundai Accent, субкомпактный автомобиль, продаётся с 1995 года и по настоящее время в 4 поколениях и поставляется по всему миру. Так же известен под названием Hyundai Verna. В нашем материале вы найдёте описание предохранителей и реле Хендай Акцент, со схемами блоков, местами их расположения и фотографиями, которые выпускались в 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012 и 2013 году (хендай акцент тагаз). Покажем предохранитель отвечающий за прикуриватель и нахождение дополнительных электронных блоков управления.

p, blockquote 1,0,0,0,0 -->

p, blockquote 2,0,0,0,0 -->

Актуальное назначение элементов в блоках может отличатся от представленного. Сверяйте со своими схемами на обратной стороне защитной крышки.

Блоки в салоне

Схема расположения

p, blockquote 4,0,0,0,0 -->

p, blockquote 5,0,0,0,0 -->

Описание

Блок предохранителей
Блок реле
Модуль ETACS или реле обогрева заднего стекла
Реле заднего стеклоочистителя (хэтчбек)
Таймер ремня безопасности (без ETACS)
Реле стеклоочистителя (без ETACS)
Модуль открытой двери (Chime Bell)

Блок предохранителей

Находится на левой стойке под панелью приборов, за защитной крышкой.

p, blockquote 7,0,0,0,0 -->

p, blockquote 8,0,0,0,0 -->

Схема

p, blockquote 9,0,0,0,0 -->

p, blockquote 10,0,0,0,0 -->

Назначение

p, blockquote 11,0,0,0,0 -->

1	10А Указатели поворота, выключатель заднего хода, переключатель диапазонов коробки передач, селектор АКПП
2	10А Комбинация приборов, ETACM (модуль системы временной задержки и управления охранной сигнализацией), резистор предварительного возбуждения, предупреждающий таймер ремня безопасности
3	10А Комбинация приборов
4	15А Подушки безопасности
5	10А ECM, PCM, селектор АКПП, переключатель диапазона коробки передач, датчик массового расхода воздуха, датчик скорости, лампа топливного фильтра
6	10А Центральный замок
7	10А Аварийная сигнализация, ETACM (модуль системы временной задержки и управления охранной сигнализацией)
8	10А Стоп-сигнал, селектор АКПП, соленоид блокировки АКПП
9	20А Обогрев заднего стекла
10	10А Блок фары, стеклоподъемники, электро корректор фар, омыватель фар, ETACM (модуль системы временной задержки и управления охранной сигнализацией), передние противотуманные фары, вентилятор теплообменника конденсатора системы кондиционирования, вентилятор охлаждения двигателя, реле топливного фильтра, омыватель заднего стекла
11	20А Передний стеклоочиститель и омыватель
12	20А Подогрев сидений
13	10А ABS — АБС
14	10А Часы, аудио, селектор АКПП
15	15А Прикуриватель
16	10А Электрические зеркала
17	10А Обогрев заднего стекла, обогрев зеркал
18	20А Задний стеклоочиститель

За прикуриватель отвечает предохранитель номер 15 на 15А.

Блок реле

Для доступа к нему, надо убрать перчаточный ящик.

p, blockquote 13,1,0,0,0 -->

Схема

p, blockquote 14,0,0,0,0 -->

p, blockquote 15,0,0,0,0 -->

Обозначение

реле электронного распределения тормозных усилий (EBD);
реле противотуманного света в задних фонарях;
главное реле системы управления двигателем (для наглядности крепление отсоединено);
реле головного света фар;
реле очистителя и омывателя ветрового стекла;
реле АБС;
реле электро стекло подъемников;
реле обогрева заднего стекла;
реле звукового сигнализатора;
реле указателей поворота и аварийной сигнализации.

Блоки под капотом

Основной блок

Находится в левой части, рядом с аккумулятором.

p, blockquote 17,0,0,0,0 -->

p, blockquote 18,0,0,0,0 -->

Схема

p, blockquote 19,0,0,0,0 -->

p, blockquote 20,0,0,1,0 -->

Расшифровка элементов

p, blockquote 21,0,0,0,0 -->

1	100А генератор
2	50А центральный замок, аварийная сигнализация, стоп-сигналы, обогрев заднего стекла, звуковой сигнал, освещение салона, электронный блок управления
3	30А габариты, головной свет — фары
4	20А блок управления двигателем
5	30А зажигание, пуск двигателя
6	20А вентилятор охлаждения двигателя
7	разъем электропроводки
8	реле вентилятора отопителя
9	реле звукового сигнала
10	10А лампы освещения салона
11	10А аудиосистема — магнитола
12	реле №2 вентилятора кондиционера
13	реле компрессора кондиционера
14	реле противотуманных фар
15	топливный насос, реле топливного насоса
16	15А регулятор холостого хода, датчик положения распределительного вала
17	10А блок управления двигателем
18	реле вентилятора радиатора системы охлаждения двигателя
19	10А включение кондиционера
20	реле №1 вентилятора тепло обменника конденсатора системы кондиционирования
21	10А блок управления двигателем
22	10А муфта компрессора кондиционера
23	10А звуковой сигнал
24	15А предохранитель противотуманных фар
25	10А головной свет — левая фара
26	10А головной свет — правая фара
27	10А предохранитель правого габаритного света, освещение номерного знака
28	10А предохранитель левого габаритного света, реле омывателя фар
29	реле габаритов
30	резистор предварительного возбуждения генератора
31	реле стартера
32	20А вентилятор теплообменника конденсатора системы кондиционирования
33	30А предохранитель стеклоподъемников
34	30А система ABS
35	реле постоянно включенного ближнего света фар
36	реле топливного насоса (бензонасоса)
37	30А анти блокировочная система тормозов — ABS
38	диод
39	диод
40	30A предохранитель вентилятора печки

Дополнительный блок

Устанавливается на модели с дизельным двигателем.

p, blockquote 22,0,0,0,0 -->

Схема

p, blockquote 23,0,0,0,0 -->

p, blockquote 24,0,0,0,0 -->

Описание

p, blockquote 25,0,0,0,0 -->

1	80А Реле свечей накаливания
2	60А Реле подогревателя (1)
3	30А Реле подогревателя (2)
4	30А Реле подогрева топливного фильтра

p, blockquote 26,0,0,0,0 --> p, blockquote 27,0,0,0,1 -->

На этом всё. А если Вам есть чем дополнить материал или остались вопросы, задавайте их в комментарии.

ЗВУКОВОЙ СИГНАЛ АВТОМОБИЛЕЙ БЕЗ ПОДУШКИ БЕЗОПАСНОСТИ

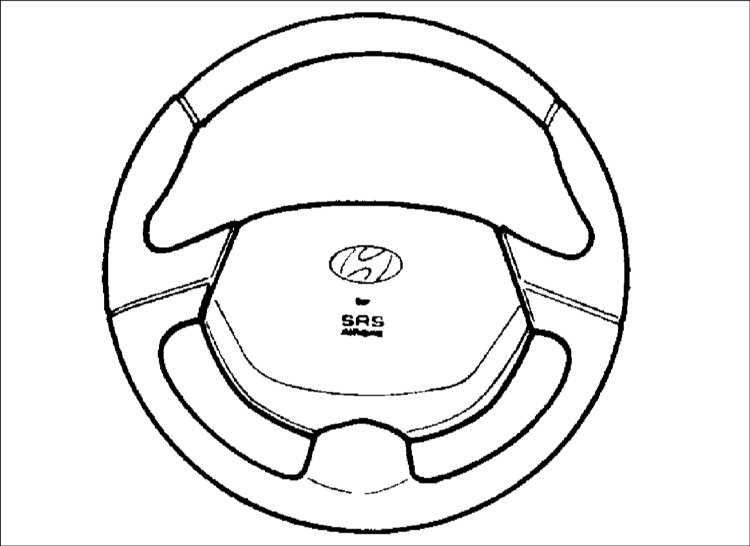

Звуковой сигнал включите нажатием центральной части рулевого колеса с изображением горна.
