Итак, в это статье мы подробно рассмотрим, как заменить регулятор давления задних тормозов на автомобилях Ваз-2170 Приора, Ваз-1118 Калина, Ваз-2108, Ваз-2109, Ваз-21099, Ваз-2110, Ваз-2115.

Причины замены регулятора давления задних тормозов

Замена регулятора давления производится по нескольким причинам, главными из которых являются: износ манжет (когда утекает тормозная жидкость), закисание поршня колдуна.

Если утечку тормозной жидкости вы сможете проверить по уровню тормозного бачка, то во втором случае придется воспользоваться чьей-то помощью.

Проверка регулятора давления тормозов на закисание:

Найдите помощника, который будет нажимать на педаль тормоза, в то время пока вы будете наблюдать за штоком регулятора давления (1), который должен выдвигаться с корпуса регулятора и воздействовать на пружинную пластину (2), прижимая ее к рычагу привода (3). Если при нажатии педали происходит следующая последовательность работы, то останется только подрегулировать «колдуна». Проверять регулировку колдуна желательно при каждом техническом осмотре, а также во время замены пружин и стоек, ремонтных работ с задней балкой.

Признаки исправного регулятора давления тормозов

На исправном регуляторе (3) не должно быть следов утечки тормозной жидкости, шток должен быть подвижным, а зазор между рычагом привода и пластиной должен составлять 2 мм.

Неисправный колдун

Если вы обнаружили не соответствие зазора между рычагом и пластиной (3) или неподвижность колдуна следует заняться его заменой или регулировкой.

Покупка запчастей регулятора давления задних тормозов

Очень хорошо зарекомендовал себя в работе колдун производства компании «ВИС», а вот от покупки колдуна фирмы "Fenox" лучше отказаться. Также вам понадобиться тормозная жидкость 400-500 мл., так как вам необходимо будет прокачать тормозную систему, а еще часть тормозной жидкости просто уйдет. Еще вам понадобиться WD-40.

Инструмент для замены регулятора давления задних тормозов (фото 4)

Ключи для штуцеров тормозных трубок на 10;
Торцевой и накидной ключи на 13;
Монтажная лопатка;
Отвертка;
Резиновые колпачки со штуцеров прокачки тормозных цилиндров;
Щуп;
Металлическая пластина толщиной 2 мм;
Сверло;
Металлическая щетка.

Работы следует проводить на эстакаде или в смотровой яме.

Как заменить колдун (регулятор давления задних тормозов) на автомобилях Ваз-2170 Приора, Ваз-1118 Калина, Ваз-2108, Ваз-2109, Ваз-21099, Ваз-2110, Ваз-2115.

Для начала металлической щеткой зачистите резьбовые соединения и штуцеры тормозных трубок, которые прикручены к колдуну. После зачистки воспользуйтесь WD-кой и дайте штуцерам откиснуть.
Снимите скобу фиксатор и отнимите рычаг привода колдуна от задней балки (5).

3. Дальше мы должны сорвать штуцера при помощи ключа для тормозных трубок (7).

4. Пометьте тормозные трубки для правильной установки на новый колдун.

5. Открутите штуцера и заглушите их резиновыми заглушками (8).

6. Открутите гайки крепления кронштейна регулятора давления тормозов (9).

7.Снимите колдун с кронштейном.

8. Открутите регулятор от кронштейна (10).

9. Закрепите новый, не затягивайте.

10. Установите новый колдун на место.

11. Подключите к нему трубки и затяните штуцера трубок.

12. Закрепите рычаг привода регулятора давления задних тормозов к задней балке, проверьте, чтобы скоба-фиксатор обжала рычаг (11 и 12).

13. Прокачка тормозной системы.

14. Регулировка колдуна.

Как отрегулировать колдун (регулятор давления задних тормозов) на автомобилях Ваз-2170 Приора, Ваз-1118 Калина, Ваз-2108, Ваз-2109, Ваз-21099, Ваз-2110, Ваз-2115.

Берем ключ на 13 и монтажной лопаткой надавливаем на штифт, чем обеспечиваем расстояние между рычагом привода и пластиной 2 мм, затем при помощи ключа на 13 затяните регулировочный болт.
Проверьте зазор при помощи щупа, металлической пластины или сверла. Если все нормально затяните второй болт.

Все, на этом замена и регулировка колдуна (регулятора давления задних тормозов) на автомобилях Ваз-2108, Ваз-2109, Ваз-21099, Ваз-2110, Ваз-2115, Ваз-1118 Калина, Ваз-2170 Приора завершена. Много времени у нас эта регулировка не забрала. Вся сложность процедуры в откручивании тормозных трубок, ну и в конце процедуры будешь весь испачканный тормозной жидкостью, поэтому соответствующе одевайтесь. Удачной замены.

Безусловно, в идеальной обстановке (сухой асфальт, прямая дорога, исправная тормозная система и ходовая часть) регулятор тормозных усилий отменно выполняет свою работу. Но такие условия встречаются далеко не всегда.

Описание устройства

Устройство и принцип действия этого элемента довольно просты. В момент, когда задняя часть кузова автомобиля поднимается, и расстояние между мостом и кузовом увеличивается, в действия приводится специальный рычаг, который связан в «колдуном». Этот рычаг опускает поршень, который перекрывает канал тормозной жидкости, соответственно давление на задние колодки уменьшается. Колёса не перестают вращаться и, соответственно не уходят в юз.

Сама задумка довольно хитрая, но, как часто происходит – на практике это вызывает сомнения. Ведь если при торможении педаль тормоза нажимается с большим усилием, то в юз переходят передние колёса и автомобиль всё равно начинает заносить. Довольно часто при наблюдении за случившимся дорожно-транспортным происшествием, можно заметить, что автомобили с «колдуном» развёрнуты задом наперёд. Не связано ли это с данной чудо-деталью, которая по своей сути должна предотвратить этот занос?

Признаки неисправности регулятора тормозных усилий

«Колдун», как элемент тормозной системы, имеет ряд признаков неисправности, проявляющих себя при экстренном торможении. Рассмотрим первые симптомы, позывающие к проверке регулятора:

При резком торможении автомобиль уводит в сторону.
Снижение эффективности торможения (по ощущениям).
«Подпрыгивание» и дёргание автомобиля при торможении.

В таких случаях необходимо выполнить проверку не только «колдуна», но и других узлов тормозной системы и ходовой части. Но, поскольку речь идёт о регуляторе тормозных усилий на ВАЗ, мы будем рассматривать именно этот механизм. Установив автомобиль на подъёмник, обратите внимание на регулятор. Самым распространённым признаком его неисправности является наличие подтёков тормозной жидкости. При любой неисправности лучшим решением будет замена колдуна. Но, если вы всё же решились на ремонт регулятора тормозных усилий, то ниже мы подготовили краткую инструкцию по этому действию.

Ремонт колдуна

Для того чтобы отремонтировать регулятор тормозных усилий, необходимо выполнить ряд действий:

Спасибо за подписку!

Демонтаж. Снимаем весь узел, использую ключи на 10 и 13. Откручиваются тормозные трубки, сливается тормозная жидкость и в трубки устанавливаются заглушки. Далее снимается корпус «колдуна», который крепится к днищу двумя гайками.
Диагностика и замена деталей «колдуна». Внимательно изучите поверхность «Колдуна». При необходимости замените неисправные детали (уплотнительные резинки), используя ремкомплект. Закисший поршень ремонту не подлежит и требует полной замены узла.
Установка колдуна. Соберите и отрегулируйте деталь в обратной последовательности и прокачайте тормозную систему. Долейте тормозную жидкость.

Ремонт этого узла – довольно сомнительное решение. Поэтому настоятельно рекомендуем при любой неисправности выполнять такое действие, как замена регулятора тормозных усилий.

Регулировка тормозных усилий Лада Веста

Принцип работы системы, регулирующей и распределяющей давление тормозной жидкости на автомобилях Lada Vesta, в корне отличается от предыдущих моделей, и в нём нет никакого «колдовства». Регулятор давления тормозов Лада Веста напрямую связан с системой ABS и регулируется электронным методом в зависимости от скоростей каждого из колёс.

Блок управления ABS передаёт сигналы с датчиков скорости и анализирует обстановку. Система «понимает» любые заносы и позволяет распределять тормозное усилие с максимальной эффективностью. Давлением управляют клапаны гидравлического блока антиблокировочной системы, и нет никакой необходимости в использовании «колдовства». К тому же электроника сама определяет все неисправности и сообщает о них водителю с помощью специальной лампы на приборной панели.

Снятие регулятора давления в тормозных механизмах задних колес и регулировка его привода Лада Приора (ВАЗ-2170)

Очищаем все резьбовые соединения регулятора давления в тормозных механизмах задних колес металлической щеткой и обрабатываем их проникающей жидкостью типа WD-40.

Отверткой поддеваем усик скобы, охватывающий упругий рычаг регулятора и, вынув рычаг из отверстия серьги…

…снимаем скобу. Помечаем положение тормозных трубок относительно регулятора.

Специальным ключом «на 10» для тормозных трубок отворачиваем штуцеры четырех тормозных трубок.

Ключом «на 13» отворачиваем две гайки крепления кронштейна регулятора к кронштейну кузова…

…и снимаем регулятор вместе с кронштейном и упругим рычагом.

Ключом «на 13» отворачиваем болт крепления регулятора к приводу…

…болт крепления регулятора к кронштейну…

…и разъединяем их.

Ключом «на 8» отворачиваем болт крепления фиксатора упругого рычага…

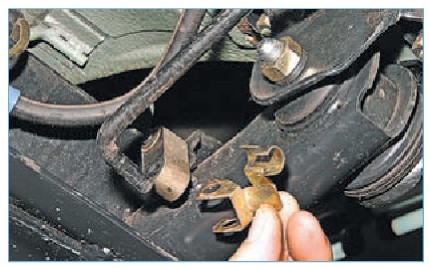

…и снимаем фиксатор.

Вынимаем упругий рычаг из привода регулятора. Устанавливаем регулятор давления в обратной последовательности.

После установки регулятора давления следует плоскогубцами обжать скобу упругого рычага и прокачать тормозную систему (см.

«Прокачка гидропривода тормозной системы»).

После прокачки регулируем привод регулятора давления.

Для этого устанавливаем автомобиль без груза на ровной площадке и 2–3 раза прожимаем сверху вниз заднюю часть автомобиля усилием 40–50 кг с тем, чтобы задняя подвеска заняла свое среднее положение.

Ключом «на 13» ослабляем болт крепления регулятора давления к приводу…

…и перемещаем привод отверткой так, чтобы зазор между рычагом привода 1 и пружиной рычага 2 был в пределах 2,0–2,1 мм. Зазор проверяем отрезком проволоки или хвостовиком сверла соответствующего диаметра. После регулировки проводим своего рода дорожный тест, при котором наблюдатель вне автомобиля должен зафиксировать блокировку задних колес, которая должна наступать несколько позже, чем у передних, при резком торможении со скорости 30–40 км/ч.

При слишком поздней блокировке уменьшаем зазор, при ранней (опережающей блокировку передних колес) — увеличиваем, с обязательной последующей проверкой тем же способом.

Видео по теме "Lada Priora. Снятие регулятора давления в тормозных механизмах задних колес"

Регулятор давления тормозов "КОЛДУН" Ваз, ЛАДА Приора из Десятки КОЛДУН 2110 как убрать ремонт ПРОКАЧКА тормозов ВАЗ Регулиравка колдуна на переднеприводных вазах

Лада Приора Универсал 2010, двигатель бензиновый 1.6 л., 98 л. с., передний привод, механическая коробка передач — расходники

Участвовать в обсуждениях могут только зарегистрированные пользователи.

Архив объявлений

Смотрите все объявления в архиве

«Колдун», или, по каталогу, регулятор давления в приводе тормозных механизмов, не зря получил в народе столь меткое прозвище: как работает, никто толком не знает, но, говорят, будучи неисправным, способен преподнести неприятный сюрприз — заставить машину приплясывать при экстренном торможении. В этом-то и кроется коварство «колдуна»: при обычной эксплуатации, без торможений в пол, его работа или бездействие практически не ощущаются, а вот когда особенно необходима его помощь, ее можно не дождаться. Закисли поршни, обломилась тяга или рычаг привода, или взамен неисправного регулятора вы установили новый, но до поры не знаете, что узел бракованный или разрегулирован… Насколько это опасно?

Проверим в нашем эксперименте, как «колдовство» сказывается на эффективности тормозов при частичной и при полной нагрузке «Шевроле-Нива» и «Калины» и чего следует опасаться владельцу, не следящему за состоянием регулятора. Неисправность, от излишней активности до полного бездействия, сымитируем регулировками. Напомним, что задача регулятора — уменьшать тормозное усилие на задней оси, снижая вероятность заноса при торможении на юз. Регулятор, закрепленный на кузове и связанный упругим рычагом с балкой моста, ограничивает давление в задних тормозных механизмах в зависимости от положения задней части кузова относительно дороги, то есть от загрузки автомобиля.

Возможные неисправности регулятора

В целом, неисправностей, которые могут возникать в колдуне, немного. К ним можно отнести:

Заклинивание клапана;
Разрегулированность положения;
Протечки тормозной жидкости.

Разрегулированный колдун можно настроить. Определить необходимость регулировки можно по поведению машины при нажатии на тормоз. При неправильной настройке регулятора машину начинает бросать в сторону.

При заклинивании клапана или протечках жидкости механизм подлежит замене. Теоретически его можно отремонтировать. Однако процесс такого ремонта сложен и дорог, что делает его нерентабельным.

«ШЕВРОЛЕ-НИВА»

К слову, перед испытаниями шин на автомобилях без ABS мы каждый раз немного подстраиваем регулятор с учетом состояния дороги (снег, лед, асфальт), добиваясь блокировки задних колес чуть позже передних. Не будем нарушать традицию. Нашей «Шниве» оказался впору зазор между щечками регулятора в 16 мм, который и выставили упорным винтом.

Несколько торможений, и тормозной путь с 80 км/ч для машины с частичной нагрузкой определен: 34,4 м. С полной же нагрузкой… 33,6! Почти на метр короче! При этом водитель отметил потяжелевшую педаль и быстрый нагрев тормозов, потребовавших охлаждения перед каждым замером. Запомним эти параметры и внесем в регулировку «колдуна» коррективы. Для начала уменьшим зазор до 8 мм. Теперь регулятор существенно ограничивает давление в задних тормозных механизмах, перенося почти всю тяжесть работы на передние.

Тормозить стало сложнее, удержать передние колеса от срыва в юз не так просто — они блокируются очень резко и автомобиль, естественно, теряет управление. Однако результат, к нашему удивлению, тот же, что и в базовом варианте: 34,4 м. При полной нагрузке давить на педаль приходится гораздо сильнее, передние тормоза начинают перегреваться. Результат — 37,8 м. Это на 4,2 м больше, чем при базовой регулировке (33,6 м).

Настройка регулятора тормозных усилий

Регулировка колдуна должна производиться на эстакаде или смотровой яме. При этом автомобиль разгружают и загоняют на место проведения работ. Для выполнения манипуляции понадобится:

Накидной ключ на 13 или соответствующая головка;
Сверло диаметром 2 мм.

Чтобы отрегулировать колдун, гаечным ключом ослабляют болт его крепления к кронштейну рычага. Далее с помощью отвертки перемещают кронштейн до тех пор, пока получившийся зазор не позволит вставить в него подготовленное двухмиллиметровое сверло. После этого болт затягивают.

На заметку: регулятор давления тормозов ВАЗ-2110 и предыдущих ВАЗовских моделей в процессе эксплуатации закисает так, что сдвинуть его кронштейн не представляется возможным. В такой ситуации следует облить заржавевший участок жидкостью WD-40, подождать 15-30 минут, после чего ударами молотка через мягкую выколотку сместить деталь в сторону.

Какую жидкость выбрать

В технической документации подробно описаны рекомендации о том, какую тормозную жидкость заливать в ВАЗ 2114. Однако многие автомобилисты выбирают продукт индивидуально для себя. Некоторые предпочитают ДОТ от Bosh, другие от Ferodo или TRW. На выбор предоставлено множество марок производителей имеющих разные технические свойства. Если рекомендованный продукт вас чем-то не устраивает, то можно обратиться за помощью на станцию сервисного обслуживания. Там вам подробно опишут плюсы и минусы всех известных марок. В нашем случае рекомендован DOT-4 синтетический. Это отличная тормозная жидкость для ваз 2114.

При выборе можно обратить внимание на технические свойства продукта. Лучшие образцы должны иметь высокие показатели в следующих параметрах:

Температура кипения;
Вязкость;
Антикоррозийность.

Чем выше эти параметры, тем лучше. Выбирайте с умом.

ДТП в России

Описание устройства

Ручник

Ваз 2109 регулятор тормозов

гаражное помещение со смотровой ямой,
обычный набор ключей.

Включить переднюю передачу.
Под передние колеса поставить для надежности упоры.
Заднюю подвеску автомобиля необходимо поднять домкратом, подставить надежные подпорки.

Начинать надо с проверки рычага, который находится в салоне автомобиля между двумя передними пассажирскими сидениями. Поднять его на два или три щелчка. При поднятии произведен один щелчок, значит, трос ручника перетянут. Это приводит к блокировке задних барабанов тормозными колодками. Если произведено более 8-ми, тогда трос ослаблен, ручник не работает:

При включенном ручном тормозе спуститься в смотровую яму.
Ослабить первую контрящую гайку на уравнителе.
Вторую гайку подтянуть, чтобы трос был в натянутом положении.
При необходимости наоборот отпустить.
Проверить работу рычага. Он должен срабатывать на два или три щелчка.

Тогда с ямы затянуть первую гайку, затяжку проводить двумя ключами, чтобы получить эффект затяжки двух гаек:

После этого выключить стояночную систему.
Провести проверку вращения задних колесных дисков.

Руками произвести вращательные движения. Вращение их должно проходить без рывка, спокойным прокручиванием по оси автомобиля. Звук должен исходить шуршащий. Следовательно, регулировка тормозной системы автомобиля проведена успешно. Автотранспортное средство готово к продолжению эксплуатации.Так же регулировку тормозов можно провести в автомобильной мастерской. Доверить выполнение этой работы можно специалистам. Но надежность автомобилист испытывает, тогда, когда эта работа произведена самостоятельно. Технически исправным автомобиль может считаться, когда самостоятельно проводится его осмотр и ремонт. Он никогда не подведет в трудную, опасную минуту. Кроме того, цена на ремонт в СТО бывает высокой. При выполнении работ своими руками надо внимательно просмотреть видео. Также надо изучить фото, при необходимости взять их на место проведения ремонта. Разложить на стеллаже или заднем сидении машины. При необходимости еще раз их просмотреть. Прочитать инструкцию проведения операции, мест расположения необходимых конструкций. Закончить регулировку, проверить на свободном асфальтированном участке проведенную работу.

Обслуживание

Ремонту данная деталь не подлежит. Но для того, чтобы она могла нормально работать, ее нужно обслуживать. Обычно это делается перед выполнением регулировок. Узел установлен в неблагоприятном месте – при эксплуатации на него попадают вода, снег, грязь, реагенты с дороги. Все это ухудшает работу. Постепенно вода и снег становятся причинами коррозии.

Общие мероприятия по обслуживанию – это очистка “колдуна” от ржавчины, снятие старого резинового пыльника и установка нового, замена смазки, очистка всех элементов регулятора от загрязнения. Предварительно выполняется удаление старой смазки из-под пыльника.

Причины замены регулятора давления задних тормозов

Замена регулятора давления производится по нескольким причинам, главными из которых являются: износ манжет (когда утекает тормозная жидкость), закисание поршня колдуна.

Регулировка регулятора давления жидкости в задних тормозых механизмах

Необходимость в регулировке регулятора давления возникает после его замены, а также после замены пружин задней подвески или при неправильной работе тормозных механизмов задних колес.

Для выполнения работы потребуются:

— смотровая канава или эстакада;

— сверло или отрезок проволоки диаметром 2 мм;

— ровный участок дороги, свободный от транспорта.

Работу выполняем с помощником.

1. Устанавливаем ненагруженный автомобиль на смотровую канаву или эстакаду.

2. Несколько раз нажимаем на заднюю часть автомобиля для самоустановки подвески.

3. Используя отрезок проволоки или сверло диаметром 2 мм в качестве шупа, измеряем зазор А между пластиной и рычагом, который должен составлять 2,0—2,1 мм. Если величина зазора не соответствует требуемому размеру, регулируем привод регулятора.

4. Накидным ключом на 13 мм ослабляем затяжку болта переднего крепления регулятора давления к кронштейну.

5. Большими раздвижными пассатижами сдвигаем регулировочный кронштейн, выставляя зазор между пластиной и рычагом в 2 мм. 6. Затягиваем болт переднего крепления регулятора давления к кронштейну.

Проверка регулятора давления жидкости

1. Выезжаем на автомобиле на ровный участок дороги, свободный от транспорта и других препятствий.

Помощник отходит в сторону и наблюдает за блокировкой колес автомобиля.

При резком торможении блокировка задних колес должна наступить с небольшим запозданием (1—2 с) относительно блокировки передних колес.

2. На скорости около 40 км/ч резко нажимаем педаль тормоза с достаточной для блокировки колес силой.

а) Если задние колеса заблокиро-вались раньше передних, то зазор А необходимо увеличить.

б) Если задние колеса не блокируются или блокируются слишко поздно, зазор А необходимо уменьшить.

Добавить комментарий Отменить ответ

Для отправки комментария вы должны авторизоваться.

«КОЛДУН» ИЛИ ABS?

И все же такой регулятор на современном автомобиле — преданье старины глубокой. С ABS ему соперничать не по силам, особенно если за рулем среднестатистический водитель, не владеющий приемами экстремального вождения. Снаряженные массы «Калины» и «Приоры» почти одинаковы — разница менее процента. На тех же шинах, что стояли на «Калине», «Приора» с ABS показала лучшие результаты при любой загрузке. Причем никакого дозирования усилия на педали тормоза не требовалось, просто жмешь от души, а остальное делает электроника.

Снятие и установка регулятора давления тормозов Лада Приора

Одной из причин заноса или увода автомобиля в сторону при торможении может быть неисправность регулятора давления.

Неисправный регулятор давления рекомендуется заменять в сборе.

Вам потребуются: отвертка с плоским лезвием, ключ «на 8», «на 13», торцовый ключ (головка) «на 13», специальный ключ «на 10» для отворачивания гаек тормозных трубок.

Поддев отверткой, снимите стопорную шайбу серьги упругого рычага привода регулятора и установленную под ней плоскую шайбу.

Отсоедините упругий рычаг с серьгой от балки задней подвески.

Для того чтобы при установке не пришлось регулировать привод регулятора давления, пометьте положение рычага привода относительно кронштейна.

Подставьте емкость под место соединения трубок с регулятором, так как оттуда будет вытекать жидкость, и специальным ключом «на 10» отверните четыре гайки крепления тормозных трубок.

Отсоедините трубки от регулятора.

Заглушите отверстия трубок, например, защитными колпачками клапанов прокачки колесных цилиндров.

Промаркируйте трубки, чтобы не перепутать их при дальнейшей установке регулятора.

Ключом «на 13» выверните передний болт крепления регулятора к кронштейну

Ключом «на 13» выверните задний болт крепления регулятора

Снимите с автомобиля регулятор с приводом

При необходимости замены деталей привода подденьте отверткой и отведите скобу серьги от упругого рычага

Снимите с рычага скобу вместе с серьгой.

Ключом «на 8» выверните болт крепления фиксатора рычага.

Снимите фиксатор рычага и отсоедините рычаг привода от упругого рычага

Как ремонтировать автомобиль

Регулировка привода регулятора давления

Неправильная регулировка привода регулятора давления может вызывать занос или увод автомобиля в сторону при торможении, снижение эффективности торможения.

Вам потребуются: ключ «на 13», проволока диаметром 2,0–2,1 мм.

Установите автомобиль на осмотровую канаву и прожмите несколько раз заднюю часть автомобиля усилием около 40–50 кгс для установки задней подвески в среднее положение.

Ослабьте затяжку переднего болта крепления регулятора к кронштейну.

Используя проволоку в качестве щупа, выставьте кронштейн так, чтобы зазор между рычагом привода и пружиной рычага составлял 2,0–2,1 мм.

Переместите для этого рычаг привода за выступ.

В этом положении затяните болт.

Если регулятор давления правильно отрегулирован, при торможении со скорости около 40 км/ч на горизонтальном участке дороги с твердым покрытием передние колеса должны блокироваться немного раньше задних (это может определить наблюдатель вне автомобиля).

В противном случае увеличьте зазор (если задние колеса блокируются раньше передних) или уменьшите (если задние колеса блокируются намного позже передних).

После этого еще раз проверьте регулировку торможением и при необходимости повторите ее.

Настройка регулятора давления тормозов приора

Регулятор давления заменяем при неподдающейся регулировке эффективности торможения задних колес (ранней или поздней блокировке по отношению к передним колесам), из-за заклинивания поршня в цилиндре или течи тормозной жидкости через уплотнительные манжеты цилиндра. Очищаем все резьбовые соединения регулятора давления в тормозных механизмах задних колес металлической щеткой и обрабатываем их проникающей жидкостью типа WD-40. Отверткой поддеваем усик скобы, охватывающий упругий рычаг регулятора и, вынув рычаг из отверстия серьги…

…снимаем скобу. Помечаем положение тормозных трубок относительно регулятора.

Специальным ключом «на 10» для тормозных трубок отворачиваем штуцеры четырех тормозных трубок.

Ключом «на 13» отворачиваем две гайки крепления кронштейна регулятора к кронштейну кузова…

…и снимаем регулятор вместе с кронштейном и упругим рычагом.

Ключом «на 13» отворачиваем болт крепления регулятора к приводу…

…болт крепления регулятора к кронштейну…

…и разъединяем их.

Ключом «на 8» отворачиваем болт крепления фиксатора упругого рычага…

…и снимаем фиксатор.

Вынимаем упругий рычаг из привода регулятора. Устанавливаем регулятор давления в обратной последовательности. После установки регулятора давления следует плоскогубцами обжать скобу упругого рычага и прокачать тормозную систему (см.«Прокачка гидропривода тормозной системы»). После прокачки регулируем привод регулятора давления. Для этого устанавливаем автомобиль без груза на ровной площадке и 2–3 раза прожимаем сверху вниз заднюю часть автомобиля усилием 40–50 кг с тем, чтобы задняя подвеска заняла свое среднее положение.

Ключом «на 13» ослабляем болт крепления регулятора давления к приводу…

Настраиваем регулятор тормозных сил: «Колдун» несет богатыря

О том, что в тормозных системах вазовских машин есть «колдун», слышали многие, но о важности этого устройства знают не все. Оцениваем его влияние на эффективность торможения.

В этом-то и кроется коварство «колдуна»: при обычной эксплуатации, без торможений в пол, его работа или бездействие практически не ощущаются, а вот когда особенно необходима его помощь, ее можно не дождаться.

Закисли поршни, обломилась тяга или рычаг привода, или взамен неисправного регулятора вы установили новый, но до поры не знаете, что узел бракованный или разрегулирован… Насколько это опасно?

Напомним, что задача регулятора — уменьшать тормозное усилие на задней оси, снижая вероятность заноса при торможении на юз.

Регулятор, закрепленный на кузове и связанный упругим рычагом с балкой моста, ограничивает давление в задних тормозных механизмах в зависимости от положения задней части кузова относительно дороги, то есть от загрузки автомобиля.

«Колдун» — предшественник ABS, позволяющий в некоторой степени предотвратить блокировку задних колес при торможении и тем самым уменьшить вероятность заноса.

Читайте также:
