Замена катушки зажигания ниссан кашкай

Обновлено: 22.04.2025

Вам потребуется ключ «на 10».
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Снимите декоративный кожух двигателя (см. Снятие и установка декоративного кожуха двигателя).
3. Снимите впускной коллектор (см. Снятие и установка впускного коллектора).

4. Сожмите фиксатор…

5. …и отсоедините колодку жгута проводов от катушки зажигания.

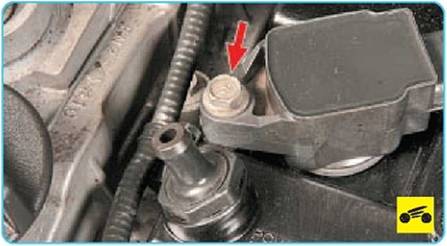

6. Выверните болт крепления катушки…

7. …и снимите катушку со свечи зажигания.
8. Аналогично снимите катушки зажигания других цилиндров.

9. Установите катушки зажигания в порядке, обратном снятию.

На корпус катушки зажигания нанесена маркировка. Приобретайте новую катушку с такой же маркировкой, как и у прежней.

Катушка зажигания – элемент системы зажигания, обеспечивающий подачу корректного питания на свечу, формирование искры и воспламенение топливной смеси в цилиндре.

Неисправность катушки сильно сказывается на ходовых качествах Ниссан Кашкай, мотор начинает работать нестабильно, теряется мощность.

Ремонт, впрочем, вполне выполним собственными силами, потребности в специализированных знаниях нет.

Когда нужно менять катушки

Установка новых элементов требуется при появлении ряда симптомов:

Обратный выхлоп – проблема, которая фиксируется на первых порах некорректной работы катушек. Заключается она в формировании дыма насыщенного черного оттенка с характерным бензиновым запахом.
Рост топливного расхода.
Пропуски зажигания, мотор работает неравномерно, нестабильно, с выраженными рывками.
Неожиданные остановки мотора, необходимость снова пользоваться замком зажигания.
Сложности при пуске силовой установки.
Загорание индикатора “Check Engine”.

Как проверить катушку

Тестер

Если в тестере пусто значит дело в другом и надо дальше проводить диагностику.

Метод проверки «на искру»

Для начала визуально проверьте целостность изоляции высоковольтной проводки. Начиная свечами зажигания и заканчивая катушкой. При этом зажигание должно быть отключено (ключ находиться в положении 0). В случае, если с изоляцией все в порядке, алгоритм дальнейших действий будет следующим:

Снимите наконечник со свечи первого цилиндра и подсоедините его к заранее подготовленной рабочей свече.
Самостоятельно или с помощью помощника поверните ключ зажигания в положение II (заводите машину).
Если катушка исправна, то между электродами свечи появится искра. При этом нужно обращать внимание на ее цвет. Нормальная рабочая искра имеет ярко-фиолетовый оттенок. Если же искра желтоватая и слабая, значит, есть проблемы с проводкой или катушкой. Если же искры нет вовсе, значит, катушка зажигания неисправна.
Повторите описанные действия для всех катушек в случае, если в машине они индивидуальные.

Также нужно внимательно проверить наконечники, внешне они могут выглядеть целыми. Вам нужно сжать конец наконечника и посмотреть, есть ли на нем трещины.

Необходимый инструмент и расходные элементы

Для выполнения замены нужен следующий инструмент:

вороток с трещоткой;
головка на 8 и 10;
ключ с динамометром;
круглогубцы;
пассатижи;
отвертка с плоским шлицем;
удлинительный элемент.

Обозначение фирменной детали от Nissan по каталогу – 22448-ED80A. Допускается, впрочем, использование аналоговых запчастей марок Bremi, Bosch, Beru, NGK.

Снятие декоративного кожуха мотора

Это первая стадия операции по установке новых катушек зажигания. Последовательность действий следующая:

Открытие капота, его фиксация при помощи упора.
Демонтаж пары крепящих болтов.
Снятие декоративного кожуха с усилием, достаточным для того, чтобы преодолеть фиксацию удерживающих элементов.

Снятие дроссельного узла

Когда декоративная панель снята, нужно демонтировать дроссельный узел, придерживаясь следующей инструкции:

Скидывается минусовая клемма с АКБ.
Ослабляется фиксирующее усилие крепящего хомута шланга, подающего воздух к картеру, хомут несколько перемещается вдоль шланга, элемент отделяется от штуцера.
Снимается рукав, подающий воздух к фильтру.
Отсоединяются шланги, соединенные с верхним и нижним патрубками узла дросселя.
Снимается колодка, фиксирующая провода на дроссельном узле.
Демонтируются болты, удерживающие дроссельный узел на впускном коллекторе, после чего он легко снимается.

При работе нужно помнить, что из отключаемых шлангов может вытечь немного антифриза, это нормальное явление.

Снятие впускного коллектора

Это последняя стадия, выполнение которой позволит добраться до катушек, подлежащих замене. Нужно придерживаться следующей последовательности действий:

Отсоединяется колодка, удерживающая кабели на электромагнитном клапане.
Демонтируется шланг, отводящий топливные пары к продувочному клапану.

Снимаются вентиляционные, вакуумные шланги.
Выкручиваются болты, удерживающие декоративную накладку мотора и непосредственно впускной коллектор, детали снимаются.

Снятие катушек зажигания

В сравнении с многочисленными подготовительными манипуляциями, работа непосредственно с катушками зажигания максимально проста и проводится по следующей методике:

Сжимается фиксирующий элемент, отсоединяется колодка, фиксирующая провода на катушке зажигания.
Выкручивается фиксирующий болт.
Демонтируется катушка, на ее место ставится новый элемент. В идеале, стоит поставить детали с аналогичными маркировками.

При обратной сборке рекомендуется провести чистку некоторых элементов двигателя, удалить с них следы несгоревшего масла, топлива, нагар.

Дроссельный узел можно обработать жидкостью, предназначенной для чистки карбюраторов, более габаритные узлы, не требующие особого отношения – протереть ветошью или тканью. Также по завершении работы нужно восполнить уровень антифриза, долить его до максимальной отметки в бачке.

Видео

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Снимите декоративный кожух двигателя, как описано здесь.

3. Снимите впускной коллектор, как описано здесь.

4. Сожмите фиксатор колодки жгута проводов катушки зажигания.

5. Отсоедините колодку жгута проводов от разъема катушки зажигания.

6. Выверните болт крепления катушки.

7. Снимите катушку со свечи зажигания.

8. Аналогично снимите катушки зажигания других цилиндров.

9. Установите катушки зажигания в порядке, обратном снятию.

Примечание:

переход на сайт магазина запчастей Екатеринбург ⇒
8 (343) 21-21-788; (343) 38-28-606

Nissan QashqaiПроверка системы зажигания

Проверка системы зажигания требует квалифицированного вмешательства в автосервисе или по приезде в гараж (см. разд. Электрооборудование Ниссан Кашкай).

1. Перед проверкой системы зажигания установите рычаг переключения передач в нейтральное положение и оставьте включенным стояночный тормоз.

3. Снимите впускной коллектор и отведите его в сторону (см. Снятие и установка впускного коллектора Ниссан Кашкай).

5. Если низковольтная цепь катушек зажигания исправна, проверьте наличие искры на свечах зажигания. Вставьте в наконечник запасную свечу зажигания и прижмите металлической частью к «массе» автомобиля. Попросите помощника провернуть стартером коленчатый вал двигателя.

ПРЕДУПРЕЖДЕНИЕ
Надежный контакт корпуса свечи с «массой» обязателен, так как при появлении дополнительного искрового промежутка, большего, чем зазор между электродами свечи, возможно повреждение высоковольтной цепи катушки зажигания или блока системы управления двигателем.

6. Если искры нет, замените катушки зажигания (см. Снятие и установка катушек зажигания Ниссан Кашкай). Если искра есть, но двигатель не заводится, замените свечи зажигания новыми. Предварительно можно попробовать установить не новые, но проверенные свечи с «рабочей» машины.

7. Если и после этого двигатель не заводится, проверьте исправность системы управления двигателем (см. Неисправности системы впрыска топлива Ниссан Кашкай).

Говорят, что подобные неисправности попадались уже у многих, ну а мне впервые. И сначала не понял в чем основная причина, пошел по пути проторенному: решил, что в неисправности виноват блок управления и его надо менять. Бред! Неграмотность! Но что делать, рассказываю как есть, хотя признаваться в этом немного стыдно (тут идет вымученная улыбка)…

Просто еще раз получил от жизни шлепок по затылку и понял: «Учиться, учиться и еще раз учиться, как завещал дедушка Ленин». Да, конечно, можно оправдываться тем фактом, что эта машина не профильная, многих тонкостей и нюансов не знаю, но закон Ома еще никто не отменял! Короче, не учел некоторые моменты на этапе начальной диагностики и чуть не попал …

Итак, начну. Мотор как мотор, и даже ничуть не грязный, с таким работать намного приятнее, чем с моторами водителей-наездников, которые только «тапку в пол», а о техническом обслуживании даже не задумываются.

Ну, троит и троит, не вопрос, как говорится, подобного попадалось много (ЩА НАЛАДИМ?!).

С помощью осциллографа и индуктивного накладного датчика провел несколько замеров и даже не делая умной морды лица, быстренько нашел неисправные элементы. Ими оказались индивидуальные катушки зажигания, так называемые COP (Coil-on-Plug), и для полного подтверждения своего диагноза, я их демонтировал и проверил на столе.

Простую процедуру проверки (можно сказать «на коленке») такого типа катушек я уже описывал ранее в этой статье: autodata.ru/autodata.ru/ig_cop.pdf , кому интересно может посмотреть, почитать.

Менять, так менять, клиент не спорил, он стоял рядом и видел все этапы проверки. Своими глазами увидел, что две катушки не работают. Поехал, купил, привез, благо запчасти не дефицитные и во многих магазинах автозапчастей имеются в наличии. У него даже настроение поднялось, проблема-то плёвая, сейчас катушки поменяют и снова в путь!

На фото ниже момент работы. Не очень удобно подлезать к катушкам, сверху мешает корпус воздушного фильтра, надо снимать. Да, ох уж эти конструктора, все борются за компактность, напридумывают всякого, а нам руки ломать или полмашины надо разобрать, чтобы подлезть для диагностики или ремонта.

Заменил катушки зажигания, запустил мотор – ну что, все отлично, работает как часики! И только-только повернулся к клиенту, чтобы сообщить ему об окончании работы, как двигатель вздрогнул, дёрнулся и … стал работать с перебоем. Стоп, глушим!

А клиент понурился. Понял, видимо, седьмым чувством, что так быстро ему из ремонта не уехать …тоже самое почувствовал и я. Расстроился, что тут говорить, это чувство тоже знакомо многим ремонтникам: «Победа близка, но пока не ухватить».

Анализ ситуации такой:
1. Машина пришла с проблемой «троения».
2. Была вычислена смерть двух катушек зажигания.
3. Поставлены новые катушки зажигания, двигатель завелся, работал довольно ровно, но через некоторое время стал сбоить – в чем причина?

Самое время пощупать катушки, тактильно, говоря умными словами … Ну вот, одна из вновь замененных нагрелась сильней других, может бракованная попалась, или еще что? Жду, когда катушка остынет, подключаю осциллограф, снова завожу движок и внимательно смотрю управляющий импульс с ЭБУД на катушку, которая внезапно «вырубилась».

Осциллограмма ничего хорошего не предвещала. Там, где должен быть НОЛЬ вольт, присутствовали 1.109в, т.е. транзистор в катушке зажигания не будет закрываться полностью, соответственно первичная обмотка катушки не будет отключаться, и в конце концов сгорит обмотка или транзистор. Первое и самое распространённое, что приходит в голову: «Виноват блок управления двигателем!», он же управляет подачей импульсов на катушки: когда нет явных причин, блок управления поставить под подозрение легче всего.
– Всё, приехали! Блок управления в ремонт, он виноват в перегорании катушек зажигания….
Хозяин автомобиля, совсем расстроился. Он стал расспрашивать, где взять новый МОЗГ для своего коня, сколько он (МОЗГ) может стоить и можно ли его отремонтировать.

Ну раз гуру по Ниссанам сказал в каком направлении копать, то без общей электрической схемы тут не обойтись. Смотрим, что нам говорит программа Мотордата:

Вот они, все массы катушек и блока управления.

Очень удобно, не надо лазать по страницам мануалов и искать нужные точки, тут надо только два раза мышкой щёлкнуть – появляется менюшка «Расположение»:

Еще щелчок, и открывается полная картина всех точек соединения с массой:

Спорить не буду, МОТОРДАТА сэкономила мне время!

Теперь тестер в руки и вперед на Ниссан.

Дальнейший анализ выявил много интересного. Некоторые МАССОВЫЕ соединения имели явные следы окисления, а другие были просто не достаточно сильно притянуты! Просто какая-то «масса МАССОВЫХ неисправностей. ». Короче, нонсенс!

Все массовые соединения зачистил и подтянул. Для надежности продублировал массу на катушках зажигания. Как говориться: «Обжегшись молоком, на воду дуешь» и «Береженого Бог бережет!». Снова подключил осциллограф на канал управления катушки зажигания и завел двигатель. На всеобщую радость он работал ровно, но для самоуспокоения, я следил за температурой катушек зажигания с помощью инфракрасного пирометра, перегрева не было -УРА! Вот как стала выглядеть осциллограмма управляющего импульса на катушку, после приведения в порядок всех массовых соединений:

В завершении хочу обратить ваше внимание, что в интернете огромное множество автомобильных форумов с еще большим количеством разных советов, полезных , бесполезных и самое обидное, вредных . Мне стало интересно, и я «пробежался» некоторым из таких форумов, и прочитал что советуют при данной проблеме, т.е. в случае перегорания катушек зажигания на Ниссане Ноут. Вот что там было написано:
«Батенька, я ремонтами занимаюсь не первый год, так что скажу, что у вас на вашем ноуте катушки горят из-за плохих свечей зажигания! Меняйте и не парьтесь!».
Другой подтвердил: «Катушки вылетают из-за неправильных или неисправных свечей и неисправных ВВ проводов. ».
Как обычно на таких форумах, возник зубовный скрежет: «Откуда на ноуте высоковольтные провода. Ты хоть раз видел этот мотор. Там только сигнальные. ».
Один раз проскользнул совет «проверить массу», но автора поста засмеяли: «хрена её проверять, причем тут масса и «катушки горят».
Многие сторонние советы заведут в такой тупик, что для выхода из него потратишь деньги, время и нервы. Так что, «надо отбирать зерна от плевел»! Информации разной море, и я так решил для себя, если и буду что-то в сети смотреть касаемо Ниссанов, то только статьи Арида Омаровича autodata.ru/article (пригодится). На Ниссанах многие проблемы возникают именно из-за плохой массы.

Часть данного процесса диагностики этого автомобиля я снял на видео, где говорится очень подробно о проверках и о самой ситуации в целом:

Посмотрели? Рассказать постарался подробно как смог. Теперь вы знаете еще одну причину «почему горят катушки зажигания».
