Замена акустики сузуки гранд витара
Идеальная система для Suzuki Grand Vitara: качественно, дешево, аккуратно
Suzuki Grand Vitara - правильный автомобиль во всех отношениях. Надежный, простой, небольшой, а значит удобный для города, проходимый, а значит еще и универсальный, ко всему еще и дешевый. Почти все наши заказчики на таких машинах предъявляют к будущим системам такие же требования:
- Функциональность мультимедийной магнитолы. Pioneer AVH-X8500BT идеальная магнитола: дешевая, все умеет, все читает, отлично звучит, транслирует на свой экран навигацию с пробками со смартфонов Apple и Android
- Громкий и качественный звук для популярной и танцевальной музыки. В бюджете до 6500р ответ один: проверенный годами американский комплект компонентной акустики PolkAudio DB6501
- Усилитель, способный разместиться в маленьком отсеке для мелочей в полу багажного отсека, но при этом музыкальный, мощный и нечуствительный к нагреву: E.O.S. AE-4100 LE V2. Усилитель можно еще смело записать в раздел компонентов H-End, но это уже в составе других систем.
- Сабвуфер: громкий, быстрый, надежный, способный играть в маленьком объеме встроенного в крыло корпуса. Понятно, что тут может быть только Accent-Audio WB 10 LE.
Идеальная система для Suzuki Grand Vitara: качественно, дешево, аккуратно
Идеальная система для Suzuki Grand Vitara: качественно, дешево, аккуратно
Идеальная система для Suzuki Grand Vitara: качественно, дешево, аккуратно
Идеальная система для Suzuki Grand Vitara: качественно, дешево, аккуратно
Замена штатных колонок на Suzuki Grand Vitara III (2005-)

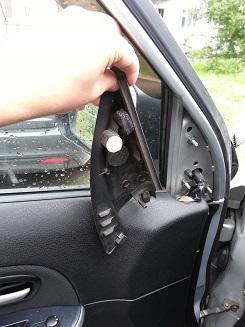

Когда я устанавливал автодоводчик стекол - необходимо было снять штатные динамики. При снятии я был сильно удивлен какой-же хлам установили на заводе жмоты-японцы. Вес заводских динамиков 250 гр. каждый (для сравнения вес JBL около 1 килограмма, т.е. в 4 раза больше). Это пластиковая коробка с бумажным диффузором рассчитанная только на нормальное прослушивание новостей.
Начал смотреть на что можно заменить штатное . , читал отзывы. По отзывам данные динамики (JBL) производили хорошее впечатление (забегая вперед скажу, что не прогадал). Ценник достаточно нормальный, и подумав «Хуже уж точно не будет» они были приобретены.
Кстати то, что в комплекте нет решеток оказалось даже плюсом, т.к. они просто не нужны. Решетки для пищалок тоже не нужны, но тут уж . .
Ну да ладно, не буду описывать что там есть в коробке, ибо это уже есть в других обзорах. Здесь будет описан процесс установки на Suzuki Grand Vitara III.

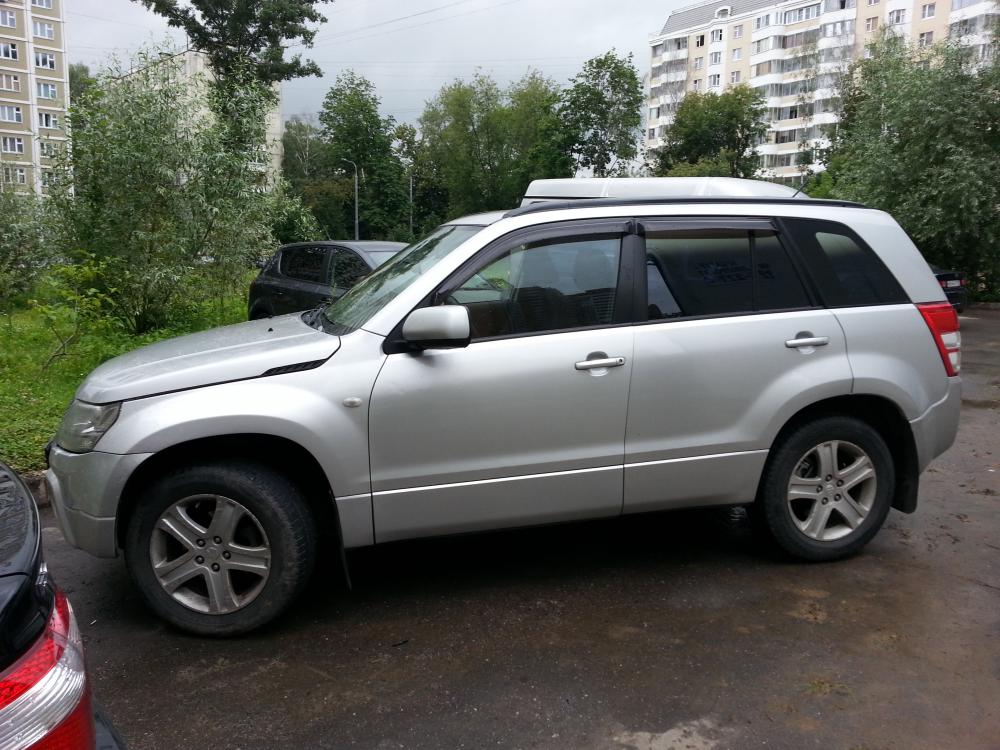

Собственно сам объект установки:

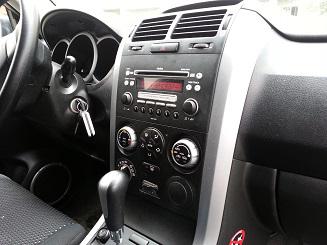

Все это управляется штатной магнитолой Clarion с 6 дисковым ченджером.

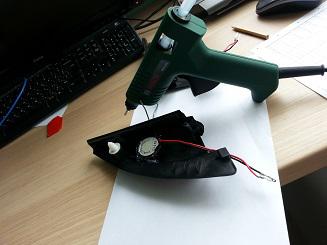

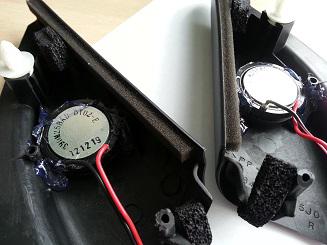

Пищалки были вклеены в штатные места с помощью клеевого пистолета. С завода в этих местах небыло установлено никаких динамиков.
Размер пищалок подошел в один-в-один.
Далее была снята обшивка двери. Для снятия обшивки:
Выкрутить один саморез расположенный в ручке под заглушкой.
Снять рамку ручки открывания двери.
Вытащить один пистон, который находится ближе к петлям.
У меня предидущие хозяева добавили еще 2 самореза для закрепления обшивки (видно чуть выше пистона). Саморезы также были удалены.
Дернуть на себя саму обшивку (нижнюю ее часть). Делать это надо сильно, но без фанатизма.
После "открытия" всех пистон надо потянуть обшивку вверх для снятия.
Далее отсоединить все соединительные штекера (управление замками, стеклами и т.д.).

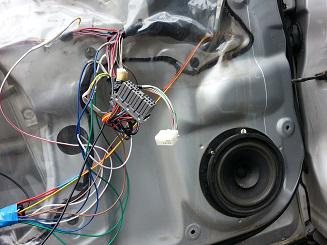

Снтие штатного динамика. Не обращаем внимания на бардак с проводами. Это после установки автодоводчика стекол.
Безжалостно удалив штатный динамик определяем +/-. Я определил посмотрев маркировку старого динамика - там указан + и -.
Для штатной пищалки там протянут провод, но я не стал его использовать и протянул туда провод идущий в комплекте.
Сделав плотную связку проводов она была жестко примотана пластиковым жгутом что-бы не появилось т.н. сверчков.
Установка нового динамика не вызывает проблем. Просто прикрутить 3 винтами в штатные места.
. соединение пищалки и сборка в обратном порядке

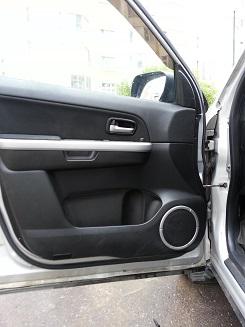

Естественно после установки на одну сторону были произведены тесты. Разница конечно-же почуствовалась, но реальную разницу можно было услышать только после установки на обе стороны.
Время установки на обе стороны около 1 часа с условием, что пришлось бегать домой для вклейки высокочастотных динамиков (пищалок).
Дальнейшие планы - замена штатных колонок в задних дверях. Там точно такие-же, но вот мест для установки пищалок нет. Выбирать буду конечно-же из этой же серии колонок.
С удовольствием отвечу на любые вопросы.
Видел на Camry штатные динамики с такими же малюсенькими магнитами, как на Ваших штатных. Звук как ни странно очень приличный.
великолепный обзор,только фотки побольше бы размером. и какие к лешему тут подиумы,это не "тазик",чтобы всякие проставки из дсп колхозить.
Причем тут тазик? Подиумы делаются из того чтоб сам динамик был в дереве , а не в железе и все это закрывается штатными дверными картами. Если не знаете то лучше нечего не пишите.
Евгений не рвите душу. установка конечно "варварская" но если человека всё устраивает и он доволен то я думаю спорить с ним и что либо доказывать, лишено всякого смысла ;)
Безобразная установка динамиков . Вы бы хоть почитали для начала как правильно ставить .
Безобразный комментарий. Вы бы хоть почитали другие комментарии как правильно комментировать. Не люблю неконструктивную критику. Безобразная в чем? Почитали чего?
Во-первых , научитесь общаться с людьми . Во-вторых , для особо одаренных которые не хотят нечего читать , когда ставятся колонки , они 1. ставятся на деревянных проставках , так называемых подиумах 2. делается шумоизоляция , в вашем случае дверей . Это минимальный набор что должно быть сделано , у вас этого нет .
Во-первых, это просто замена штатных колонок. Это не доработка муз. системы автомобиля. В этом случае менялась бы голова, ставились усилители и сабвуферы. Это просто замена штатных хрипелок. Во-вторых, предложите это заводу. Что-бы на сузуки делать шумку надо разбирать всю машину, т.к. на этой машине шумоизоляция не лучшая, а этого делать и не собираюсь и не собирался. В-третьих, за небольшую сумму я улучшил звук. Что-то не так?
Автомобили Suzuku Grand Vitara никогда не отличались повышенным акустическим комфортом по сравнению со своими одноклассниками. Перед нами стояла задача улучшить комфорт в салоне автомобиля и произвести качественную аудио подготовку.
Первым делом разбираем двери автомобиля, тщательно моем и обезжириваем поверхности.
Изготавливаем и крепим подиумы под акустику.
Наружнюю часть двери обрабатываем вибродемпфирующим материалом ШумоФФ М3.
Далее поверх слоя ШумоФФ М3 мы обрабатываем двери шумопоглощающим материалом ШумоФФ ГерметонА15
Внутреннюю часть двери обрабатываем вибродемпфирующим материалом ШумоФФ М3 и устанавливаем акустику.
Многим известно что источником паразитных звуков в данном автомобиле является задняя дверь. Ее мы тоже не обошли стороной.
Японские автомобили в России являются весьма популярными, но есть экземпляры которые мало кому интересны, а их популярность осталась в прошлом. Одним из таких автомобилей является кроссовер Сузуки Витара, который всего 5 лет назад имел высокие продажи на нашем рынке и уважение покупателей.
Напомню что Сузуки Гранд Витара до 2016 года был настоящим внедорожником с рамной конструкцией, постоянным полным приводом, блокировкой центрального дифференциала и пониженной передачей. Его заменила обычная Витара.
Мне стало интересно что сделали с Сузуки Витара, поэтому я зашёл в автосалон посмотреть и изучить данный кроссовер.
Витару превратили в безвкусный и дорогой кроссовер, у которого нет своей изюминки. Светодиодные фары есть только в топовой версии, её цена 1.8-1.9 млн рублей.
Цвет кузова представленный в автосалоне меня не впечатлил. На выбор есть 15 расцветок, при этом крыша может быть чёрной.
Окантовка стёкол и стойки сделаны чёрным цветом, есть защитный обвес из пластика. Двери не закрывают пороги, поэтому в грязную погоду ваша одежда будет замаранной. Диски в топовой комплектации литые на 17 дюймов.
В базе почти за 1.4 млн вам воткнут обычные стальные диски с колпаками на 16 дюймов. Я понимаю что это Японец, но зачем так экономить, его ведь и так еле покупают.
Зато задние фонари будут светодиодными во всех комплектациях. Какое-то не гармоничное распределение богатых функций.
В базе есть светодиодные фонари, зато в топе водительское сиденье надо регулировать по высоте вручную. Похоже у инженеров Сузуки проблемы с логикой.
Для топовой версии отделка сидений кожей и замшей, при этом на втором ряду нет даже центрального подлокотника. Отделочные материалы качественные, к этому претензий нет.
Руль с кожаной оплёткой и функциональными кнопками, есть подрулевые лепестки переключения передач. Обогрева руля и задних сидений нет даже в топе.
Я похоже понимаю почему данный кроссовер мало кому нужен, жадность Японцев зашкаливает.
На приборной панели есть бортовой компьютер с цветным дисплеем и отображением режимов полного привода.
На центральной консоли есть механические часы, зачем они нужны непонятно, премиальности они не придают.
Дисплей мультимедиа всего на 7 дюймов, обладает навигацией и интеграцией со смартфонами.
У Сузуки Витара есть бесключевой доступ и кнопка запуска. Климат-контроль только однозонный.
На центральном тоннеле есть шайба выбора режима движения, снег или спорт режим.
Для полного привода есть два режима, первый Auto - передний привод с возможностью подключения полного при пробуксовки.
Второй Lock - (блокировка) система равномерно распределяет крутящий момент между задней и передней осью.
Моторы для Сузуки Витара оставляют желать лучшего, я имею ввиду не качество, а динамику.
В начальных версиях атмосферный 1.6 л мощностью 117 л.с в паре с 5 МКПП или 6 АКПП. Зато расход по трассе всего 5 литров, смешанный 6 литров.
В топовых версиях есть турбо мотор 1.4 л 140 л.с в паре с 6 АКПП. Но особо не обольщайтесь, динамики в нём тоже нет. Зато опять же низкий расход, 6-7 литров.
Вывод: на фоне прошлых заслуг внедорожника и популярности модели, производители продают обычный паркетник со скучным дизайном и слабым оснащением, по завышенной цене. Это моё мнение.
Обычно пользователи нашего сайта находят эту страницу по следующим запросам:
номер кузова Suzuki Grand Vitara , давление в шинах Suzuki Grand Vitara , неисправности Suzuki Grand Vitara , подготовка к зиме Suzuki Grand Vitara , тормоза Suzuki Grand Vitara , масляный фильтр Suzuki Grand Vitara , топливный фильтр Suzuki Grand Vitara , фильр салона Suzuki Grand Vitara , регулировка фар Suzuki Grand Vitara , номер кузова Suzuki Escudo , давление в шинах Suzuki Escudo , неисправности Suzuki Escudo , подготовка к зиме Suzuki Escudo , тормоза Suzuki Escudo , масляный фильтр Suzuki Escudo , топливный фильтр Suzuki Escudo , фильр салона Suzuki Escudo , регулировка фар Suzuki Escudo
4. Внутреннее оборудование (интерьер)
Замки передних дверей
- Замок передней двери в сборе
- Наружная ручка в сборе
- Рамка наружной ручки
- Скоба замка
- Шайба
- Цилиндр замка
- Корпус внутренней ручки
1. Снять внутреннюю крышку наружного зеркала заднего вида (1), внутреннюю предохранительную панель двери (3-дверные модели) и крышку винта крепления панели облицовки двери (3).
2. Снять панель облицовки двери (4), предварительно отвернув винт крепления (5) и отсоединив зажимы.
3. Отсоединить разъемы проводки подсветки двери, переключателя электростеклоподъемника и переключателя регулировки положения бокового зеркала заднего вида.
4. Снять защитное покрытие двери (1).
5. Поднять стекло в крайнее верхнее положение.
6. Снять направляющую двери (1).
7. Отвернуть болт крепления цилиндра замка (1), затем извлечь цилиндр замка (2).
8. Отсоединить с наружной стороны контрольный шток открытия двери (1).
9. Отсоединить разъем шагового двигателя привода замка двери.
10. Отвернуть винты крепления замка двери (2) и извлечь замок в сборе (3).
11. Установка производится в последовательности обратной снятию, с учетом нижеприведенных условий.
- Нанести смазочный материал (99000–25010 (SUZUKI Super Grease A)) на рабочие поверхности замка двери.
- Затянуть винты крепления замка (2) моментом затяжки 5.0 Н∙м (см. рисунок выше).
- Перемещая скобу (2) вверх и вниз, совместить центр скобы с центром отверстия «А» на замке двери в сборе (1), как показано на рисунке.
Не регулировать положение замка двери.
Затянуть болты крепления моментом затяжки 10 Н∙м.
- Перемещая скобу (1) вправо/влево, отрегулировать положение поверхности панели двери (2) относительно задней двери или относительно внешней поверхности кузова (3), как показано на рисунке.
Для настройки работы замка двери, необходимо увеличить или уменьшить количество шайб между кузовом и скобой (1).
Замки задних дверей
- Наружная ручка
- Рамка наружной ручки
- Замок задней двери в сборе
- Скоба
- Шайба
- Корпус внутренней ручки
- Крышка наружной ручки
1. Снять панель облицовки задней двери.
2. Отсоединить разъем от шагового двигателя привода замка двери.
3. Отвернуть винты крепления замка двери (1), извлечь замок сборе (2).
4. Установка производится в последовательности обратной снятию.
1. Отсоединить отрицательную клемму от аккумуляторной батареи.
2. Снять нижнюю крышку панели приборов со стороны водителя (1) и со стороны пассажира (2).
3. Отключить систему подушек безопасности.
4. Снять нижнюю крышку (1).
5. Повернуть рулевое колесо так, чтобы открылся доступ к винтам крепления крышки рулевой колонки. Отвернуть винты крепления крышки (3).
6. Снять крышки рулевой колонки (2).
7. Извлечь перчаточный ящик (1).
8. Извлечь рычаг открытия капота (2).
9. Снять центральную консоль.
10. Снять панели облицовки передних стоек (1), облицовку подножки (2) и боковые нижние панели облицовки (3).
11. Отсоединить разъемы жгутов электропроводки, датчик температуры воздуха внутри салона и провод антенны.
12. Снять рулевую колонку.
13. Отсоединить провод массы панели приборов.
14. Отвернуть болты крепления панели приборов (1).
15. Снять панель приборов (2) вместе с проводкой.
16. Установка производится в последовательности обратной снятию, с учетом нижеприведенных условий.
- При установки элементов, быть осторожным, чтобы не повредить электропроводку.
- Затянуть болты крепления панели приборов моментом затяжки 23 Н∙м.
- Затянуть гайки крепления рулевой колонки.
- Подключить систему подушек безопасности.
Снятие и установка
1. Извлечь аудио-блок (см. ниже).
2. Снять центральный вентиляционный дефлектор (1) с панели приборов, переместив его в направлении, указанном на рисунке.
3. Отсоединить разъем от кнопки включения аварийной сигнализации.
4. Извлечь информационный дисплей (1) из панели приборов (2), переместив его в направлении, указанном на рисунке.
5. Отсоединить разъем информационного дисплея.
6. Установка производится в последовательности обратной снятию.
Снятие и установка
1. Отсоединить отрицательную клемму от аккумуляторной батареи.
2. Снять декоративные накладки центральной панели (1).
3. Отвернуть шесть болтов крепления (1).
4. Отсоединить разъем от аудио-блока и блока управления HVAC.
5. Извлечь аудио-блок (2) в сборе с контрольным модулем HVAC из панели приборов.
6. Снять аудио-блок с блока управления HVAC.
7. Установка производится в последовательности обратной снятию.
Снятие и установка передних динамиков
1. Снять панель облицовки двери.
2. Отвернуть три винта крепления динамика (1).
3. Снять передний динамик (2) с двери (3).
4. Отсоединить от переднего динамика разъем.
5. Установка производится в последовательности обратной снятию.
Снятие и установка задних динамиков
1. Снять панель облицовки двери.
2. Отвернуть три винта крепления динамика (1).
3. Снять передний динамик (2) с двери (3).
4. Отсоединить от переднего динамика разъем.
5. Установка производится в последовательности обратной снятию.
Снятие и установка задних динамиков (3-дверный кузов)
1. Отвернуть правый и левый нижние анкерные болты (2) от панели кузова.
2. Снять нижние панели облицовки (1).
3. Отвернуть три винта крепления динамика (1), затем снять динамик (2) с панели кузова.
4. Отсоединить разъем от динамика.
5. Установка производится в последовательности обратной снятию.
Момент затяжки нижнего анкерного болта 35 Н∙м.
Панели облицовки салона
Снятие и установка
1. Снять передние и задние сиденья.
2. Отвернуть нижний анкерный болт ремня безопасности.
3. Снять панель подножки (1) (переднюю и заднюю, для 5-дверных моделей), нижнюю панель облицовки передней стойки (2), нижнюю часть панели облицовки центральной стойки (3) (для 5-дверных моделей), панель проема багажного отделения (4) и панель облицовки задней стойки (5).
4. Снять переднюю и заднюю часть центральной консоли.
5. Снять напольные покрытия.
6. Установка производится в последовательности обратной снятию.
1. Снять верхнюю консоль (1) (при наличии) и солнцезащитный козырек (2).
2. Извлечь лампу освещения салона (2), лампу подсветки (1) и лампу для чтения (3) (при наличии).
3. Снять панели облицовки верхней части передних стоек (1), облицовку подножки (2) (переднюю и заднюю, для 5-дверных моделей), нижнюю часть центральной стойки (3) (для 5-дверных моделей), верхнюю часть центральной стойки (4) (для 5-дверных моделей), панель облицовки проема багажного отделения (5), нижнюю панель облицовки задней стойки (6) и верхнюю панель облицовки задней стойки (7).
4. Снять вспомогательные ручки (1).
5. Отсоединить зажимы облицовки крыши (2) и снять панель (3).
6. Установка производится в последовательности обратной снятию, с учетом нижеприведенных условий.
- Уложить проводку люка (1), шланги заднего омывателя стекла (2) и проводку антенны (3) на панель облицовки крыши, закрепив клейкой лентой (4), в положении, указанном на рисунке.
[А]: автомобиль с левосторонним управлением
[В]: автомобиль с правосторонни управлением
[С]: автомобиль с левосторонним управлением и сдвигающимся люком
[D]: автомобиль с правосторонним управлением и сдвигающимся люком
[E]: автомобиль с левосторонним управлением без сдвигающегося люка
[F]: автомобиль с правосторонним управлением без сдвигающегося люка
- Если автомобиль укомплектован люком, необходимо зацепить кронштейн (1), чтобы переместить корпус люка (2).
- Соединить надежно, держатели (1) на панели облицовки с держателями на рамке люка.
При покупке книги в PDF
1. Вы сможете скачать книгу сразу же после оплаты.
2. Книга будет скачана в формате PDF, и Вы сможете загрузить ее на любое устройство.
1. Все книги идеального качества, так как мы работаем с издательствами напрямую.
2. Электронные книги ничем не уступают бумажным и являются их полным аналогом.
3. Офисы нашей компании представлены в Украине, России и Польше, вы всегда можете обратиться к нам по конкретному адресу.
4. Все оплаты на сайте максимально защищены и происходят с помощью мировых платежных систем.
Книга не предназначена для продажи в Вашей стране.
Оформить заказ на бумажную версию этой книги Вы можете на сайте autoinform96.com.
Оплата товара и скачивание книги в электронном виде (формат PDF) производится на сайте.
Для этого надо найти интересующую Вас книгу и нажать на кнопку "Купить". Цена книги указана на кнопке.
Для удобства, цена на сайте для жителей России, Беларуси и Казахстана представлена в рублях.
Для жителей Украины в гривнах, а для всех остальных стран - доллары.
После нажатия на кнопку "КУПИТЬ" Вам откроется окно оплат, где можно выбрать платежную систему, с помощью которой можно оплатить выбранную книгу с помощью любой банковской карты (Visa, MasterCard, МИР и т.д.)
При нажатии на кнопку "Оплатить банковской картой" откроется платежная система Portmone с помощью которой проще всего совершить оплату.
Кроме этого, на сайте для оплаты представлены четыре платежные системы:
- Яндекс (оплата с любых банковских карт, аккаунта Яндекс Деньги, QIWI Wallet, терминалы и т.д.);
- Portmone (оплата с любых банковских карт, аккаунта Portmone);
- PayPal (оплата с любых банковских карт, аккаунта PayPal);
- WebMoney (оплата с любых банковских карт, оплата с кошельков WebMoney).
Оплата через Яндекс Кассу
После выбора оплаты через Яндекс запустится платежная система Яндекс Касса, где требуется выбрать удобный способ оплаты (банковская карта, QIWI, аккаунт Яндекс Деньги и т.д.)
После указания платежных реквизитов и подтверждения платежа, произойдет оплата товара.
Если у Вас банковская карта в валюте, которая отличается от рубля, то списание денег с карты произойдет по курсу Центрального банка России на момент совершения покупки.
Данный способ оплаты оптимально подойдет для жителей России, Казахстана и Беларуси.
Официальный сайт платежной системы Яндекс Касса https://kassa.yandex.ru
Оплата через Portmone
После выбора оплаты через Portmone запустится платежная система, где требуется выбрать способ оплаты банковская карта или аккаунт Portmone.
Цена в платежной системе Portmone пересчитывается в доллар по курсу Центрального банка той страны, где Вы находитесь.
Если у Вас банковская карта в валюте, которая отличается от доллара, то списание денег с карты произойдет по курсу Центрального банка Вашей страны на момент совершения покупки.
После указания платежных реквизитов и подтверждения платежа, произойдет оплата товара.
Официальный сайт платежной системы Portmone https://www.portmone.com
Оплата через PayPal
После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.
Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.
Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку "Create an Account (Создать аккаунт)" - на рисунке показано стрелочкой.
После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.
После указания данных, необходимых для осуществления платежа, надо нажать на кнопку "Pay Now (Оплатить)".
Официальный сайт платежной системы PayPal https://www.paypal.com
Оплата через WebMoney
После выбора оплаты через WebMoney запустится платежная система, где требуется выбрать способ оплаты банковская карта или кошелек WebMoney.
Если у Вас уже есть кошелек WebMoney, то Вам необходимо зайти в него и осуществить платеж.
Если у Вас нет кошелька WebMoney, и Вы хотите оплатить другим образом, Вам необходимо выбрать любой из способов, который предлагает WebMoney и осуществить оплату
После указания платежных реквизитов и подтверждения платежа, произойдет оплата товара.
Официальный сайт платежной системы WebMoney https://www.webmoney.ru/
Скачивание книги
После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:
На этой странице Вам необходимо указать свой e-mail, куда будет выслан доступ для скачивания книги.
Если Вы уже зарегистрированы на нашем сайте, то просто перейдите по ссылке личный кабинет.
Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.
Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel.
В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом - мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.
Проблемы при оплате банковскими картами
Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:
- На карте стоит ограничение на оплату покупок в интернет
- Пластиковая карта не предназначена для совершения платежей в интернет.
- Пластиковая карта не активирована для совершения платежей в интернет.
- Недостаточно средств на пластиковой карте.
Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.
Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.
Читайте также:
