Z86e0208psc схема вольтметра и тахометра
Универсальные цифровые измерительные клещи AC/DC с двумя дисплеями с подсветкой и высокой точностью. Этот цифровой ЖК мультиметр с автоматическими диапазонами AC/DC/Авто/Power с Авто зажимами CAL является портативным, 6000 цифровым мультиметром. Он идеально подходит для работы в поле, Лаборатории, магазине и домашних приложений.
Китайский перевод на русский язык (уж как смогли)
Формат MS Word, 6 страниц
HP-770D цифровой мультиметр руководство оператора
HP-770D цифровой мультиметр руководство оператора.
Мультиметр характеризуется небольшими размерами, портативностью, стабильностью. Имеет 40000 отсчетов с плавающей точкой. Цифровая и аналоговая шкала.
Извинтиляюсь - прошляпил акцентуацию на симисторе в коммутаторе! Замени его на тиристор и "усё будет".
"Какая скучная забота пусканье мыльных пузырей! Ну, так и кажется, что кто-то нам карты сдал без козырей." Н.С. Гумилев
"Когда дождливо на дворе-для грусти нет причин.Пусканье мыльных пузырей-занятье для мужчин" С.Горбашев
Да. разные просто схемы. На первом тахе отклонялся от минуса на сигнал , а на втором от плюса. завтра вскрою посмотрю чё за хрень навеяна, хотя схема в инете вроде как одна. на всех
Схема эта старая, а китайцы не стоят на месте. Помнится, еще тогда народ искал такие микросхемы и не мог найти ни их, ни аналогов - просто не было в природе. А ваять такую схему из отдельных деталей - не очень-то и хотелось.
"Какая скучная забота пусканье мыльных пузырей! Ну, так и кажется, что кто-то нам карты сдал без козырей." Н.С. Гумилев

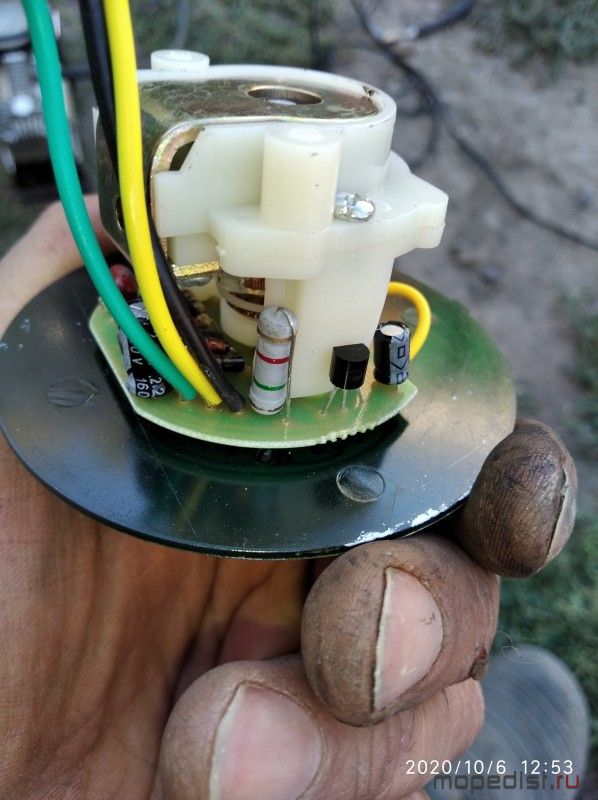

Дед, советские тахи от плюса отклоняются, а это китайчина 2007г от минуса, новый тах что получил-от плюса.
Блин, перепостю. А то не в ту схему написал.
Отчёт:

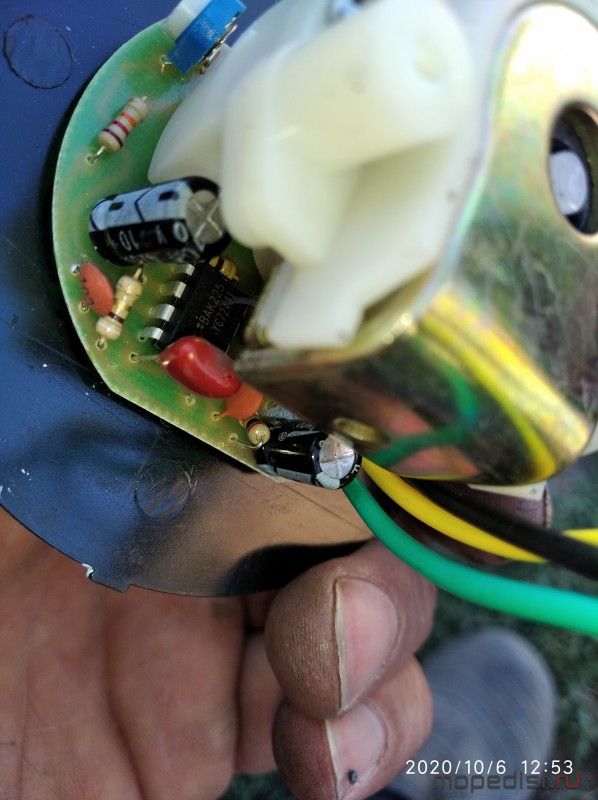

Так, новый тах. Подал +12 на питание и + на сигнал, отклонение 2000об. Вскрыл.
На 255 микросхеме, отличительно от преведущей. фото ранее.
Опять подал напряжение и + на сигнал. Переменным резистором подстроил до 6000об. Замкнул диодный мост, показало 3000об. В принципе калибровка завершена. Установил на мопед. С новым коммутатором не работает. Поставил штатный коммутатор, все работает. Достал первую схему коммутатора на семисторе, с 1,5мкф зарядным конденсатором. Отпаял одну ногу VD3. Подключил к системе, завел. тахометр работает одекватно.
Снял свечу, покрутил в холостую стартером. видна через раз двойная иголочка искры, на работу не влияет.
Проехать не смог, вырвало сосок на камере. интересно зачем на него две гайки накручивают?
"Когда дождливо на дворе-для грусти нет причин.Пусканье мыльных пузырей-занятье для мужчин" С.Горбашев
"Какая скучная забота пусканье мыльных пузырей! Ну, так и кажется, что кто-то нам карты сдал без козырей." Н.С. Гумилев
КТ315 взят для примера,его нужно подобрать по действующим напряжениям.
Также нужно подобрать R1 и не помешает защитный диод параллельно R2.
Сигнал можно снимать с ВВ провода,бесконтакно.Но придётся добавить каскад на полевике как в самодельном стробоскопе для зажигания.
"Когда дождливо на дворе-для грусти нет причин.Пусканье мыльных пузырей-занятье для мужчин" С.Горбашев
"Когда дождливо на дворе-для грусти нет причин.Пусканье мыльных пузырей-занятье для мужчин" С.Горбашев
"Когда дождливо на дворе-для грусти нет причин.Пусканье мыльных пузырей-занятье для мужчин" С.Горбашев
А вот на схеме второго сгоревшего тахометра что работал от отрицательного импульса на :ср1005 вместо R8 25 om
Карп, если после двух спараллеленных резюков стоит стабилитрон на 5 вольт,а питание схемы 12в то куда высаживаются 7в?При токе стабилитрона 50ма-балласт=140 ом!Только вряд-ли китайцы такие стабилитроны ставят.
"Когда дождливо на дворе-для грусти нет причин.Пусканье мыльных пузырей-занятье для мужчин" С.Горбашев

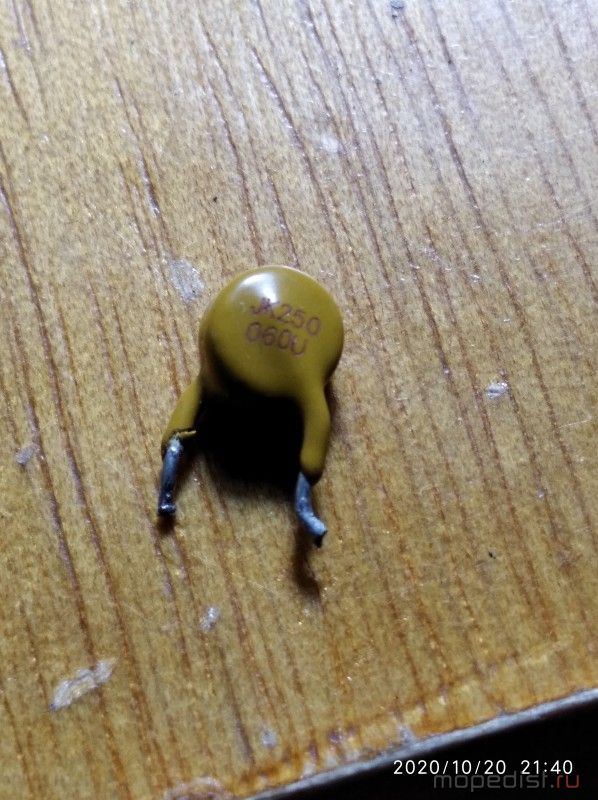

Я когда wr закорачивал, стабилитрон вылетал, но стрелка успевала отклонится. Сейчас по ходу микруха мертва и wr совсем не по датшиту 40-60ом, а 130ом выдает . короче можно его выбросить.
Давайте как то Вак225 научим минус видеть. Цепь на вторую ногу менял, все как по схеме отриц.тахов. но ни фига не заработало.
"Когда дождливо на дворе-для грусти нет причин.Пусканье мыльных пузырей-занятье для мужчин" С.Горбашев
Карп, спасибо, это я читал, а так же датшит, что в норм состоянии 20-40ом, а при сработке 60ом. кажись по памяти.
Представляю вашему вниманию схему цифрового вольтметра (с высотой знака 0,28 дюйма) DC c измерением напряжения от 4 до 30 вольт.
Понадобился мне недавно подобный для будущей разработки. В местном радиомагазине были только вольтметры, а мне нужен амперметр. Так как практически все вольтметры состоят из амперметра и делителей напряжения из резисторов, приобрёл себе самый маленький.
Характеристики:
Диапазон измерения: 4-30 В
Питание: 4-30 В Потребляемый ток: 23 мА, max (при Uпит. = 5 В)
Точность измерения: 0.1%
Рабочая температура: -10.. + 65 градусов Цельсия
Размер экрана: 23 x 10 мм
Цифровой вольтметр mini DC c измерением напряжения от 4 до 30 вольт. Внешний вид
Цифровой вольтметр mini DC c измерением напряжения от 4 до 30 вольт. Схема
Измерение напряжения в данной схеме ограничиваются в основном из-за того, что объединены вместе измерительная цепь и питающая (посредством перемычки J1). По нижнему значению ограничение даёт интегральный стабилизатор напряжения U1, который выдаёт питающее напряжение 3,3 вольта для микросхемы вольтметра U2 и диод Шоттки (наверное, это защита вольтметра от переполюсовки питающего напряжения). По верхнему значению ограничение даёт так же интегральный стабилизатор напряжения U1, который, по даташиту может работать до 30 вольт.
Так как на плате нет позиционных обозначений, то проставил свои – смотрите на переработанное фото. На микросхеме вольтметра U2 не обозначен номинал. Поэтому, не понятны функции выводов 4 и 5. В интернете ничего не нашёл.
Цифровой вольтметр mini DC c измерением напряжения от 4 до 30 вольт. Плата
Для того, чтобы расширить диапазон измеряемых напряжений, нужно снять с платы перемычку J1 и припаять ещё один провод – измерительный, к клемме V. После такой переделки диапазон измеряемых напряжений расширится от 0 до 100 вольт. Так же перестанет меняться яркость сегментов индикатора, если вы запитаете вольтметр от не меняющегося во времени напряжения. Выше 100 индикатор не отображает.
А чтобы из вольтметра сделать амперметр, нужно установить в вашем устройстве токовый шунт и с него подать напряжение (можно через ОУ с подстраиваемым коэффициентом усиления) на вход микросхемы U2 соблюдая полярность. Для облегчения подгонки сопротивления шунта, привожу таблицу соответствия показаний индикатора к напряжению, подаваемому на выводы 15 (+) и 16 (-) микросхемы U2.
Пок. Напряж. Пок. Напряж. Пок. Напряж.
0,10 0..9,9 мВ 1,00 28,4 мВ 10,0 0,195 В
0,20 11,2 мВ 2,00 41,3 мВ 20,0 0,214 В
0,30 13,5 мВ 3,00 61,9 мВ 30,0 0,379 В
0,40 15,3 мВ 4,00 80,3 мВ 40,0 0,750 В
0,50 17,9 мВ 5,00 98,0 мВ 50,0 0,933 В
0,60 19,2 мВ 6,00 0,117 В 60,0 1,119 В
0,70 20,6 мВ 7,00 0,136 В 70,0 1,302 В
0,80 21,3 мВ 8,00 0,155 В 80,0 1,486 В
0,90 22,4 мВ 9,00 0,174 В 90,0 1,673 В
Показания, вроде бы странные, но я строил график, и он показал практически линейную зависимость.
Принципиальная схема локатора изображена на рисунке 1. Его основа - микроконтроллер (МК) Z86E0208PSC (DD1). Внешняя времязадающая цепь МК состоит из кварцевого резонатора ZQ1 на частоту 8 МГц и конденсаторов СЗ, С4. Ультразвуковой излучатель BQ3 подключен непосредственно к выводам порта Р2 МК. Размах возбуждающего напряжения на входе излучателя равен 10 В, длительность пачки импульсов - 1 мс. Отраженный сигнал, принятый ультразвуковым приемником BQ1, поступает на вход трехкаскадного резонансного усилителя, выполненного на транзисторах VT1-VT3.
Рисунок 1 – Принципиальная схема устройства.
С его выхода сигнал с постоянной составляющей 2,5 В подается на неинвертирующий вход (Р32) встроенного компаратора МК. На инвертирующий вход компаратора (Р33) поступает образцовое напряжение 2,7 В с делителя R1R3, что обеспечивает выделение полезного отраженного сигнала на уровне принятых помех. Цепь образцового напряжения дополнительно защищена от помех ограничительным диодом VD1 и конденсатором С1. Диоды VD2 и VD3 ограничивают мгновенное значение отраженного сигнала уровнями 0 и 5 В.
Pucунок 2
Переходы между состояниями, показанные дугами графа, вызываются следующими прямыми (обозначены одной буквой) и косвенными (двумя буквами в соответствии с переходом) событиями: t (timer - таймер) - срабатывание таймера МК, с (comparator - компаратор) - срабатывание компаратора МК, ws (wait - send) - окончание ожидания отраженного сигнала, cs (count - send) - окончание вычисления расстояния до объекта и pw (press - wait) - окончание отсчета времени подавления.
При включении питания происходит автоматический сброс устройства и инициализируется состояние SEND. Основная функция этого состояния - разрешение формирования ультразвуковой пачки импульсов длительностью 1 мс. Срабатывая, таймер МК переводит устройство в состояние PRESS, в котором оно не реагирует на принятый отраженный сигнал. Длительность нахождения в этом состоянии определяется числом срабатываний таймера, которое можно изменять в зависимости от типа используемого ультразвукового преобразователя. По окончании отсчета времени подавления очередное срабатывание таймера переводит устройство в состояние WAIT.
В состоянии WAIT локатор ожидает прихода полезного отраженного сигнала, который вызывает срабатывание компаратора МК, запоминание времени от посылки до приема полезного сигнала и переход в состояние COUNT. Процесс отсчета времени в состоянии WAIT синхронизируется срабатыванием таймера МК каждую миллисекунду. Если через 60 мс в этом состоянии компаратор МК не сработает, устройство снова переходит в состояние SEND. При срабатывании компаратора оно переходит в состояние COUNT.
В состоянии COUNT локатор продолжает досчитывать временной интервал 60 мс. Затем на основе ранее зафиксированного времени от момента посылки до момента приема сигнала рассчитывается расстояние до объекта. В соответствии с результатом расчета устройство управляет выдачей звукового сигнала с необходимым интервалом "сигнал-пауза". По завершении вычислений оно переходит в состояние SEND. Далее цикл работы повторяется.
