Компания Corsair давно уже радует сборщиков компьютеров недорогими и качественными блоками питания. Еще один подарок от компании: новая линейка CS Modular состоит из нескольких моделей мощностью от 450 до 750 Вт. Блоки питания этой линейки являются самым доступным по цене решением с поддержкой стандарта 80 PLUS Gold. Герой моего обзора: Corsair CS650M, подойдет для сборки игрового ПК средней конфигурации.
Упаковка и комплектация.
Традиционная картонная коробка с зелеными вставками. В такой упаковке продаются модели серий CX и VS, для золотой серии могли бы придумать и что-то более солидное.
На упаковке вся необходимая информация:
Размеры стандартные, вместится в любой корпус без проблем.

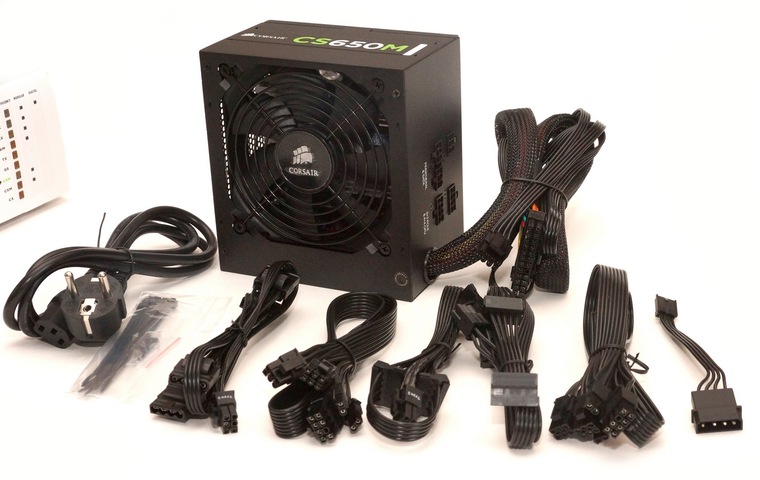

Внутри сам блок питания, набор из шести модульных кабелей, набор стяжек, крепежные винты и силовой кабель, все распаковано по пакетикам. Есть еще мануал, и ничего лишнего.

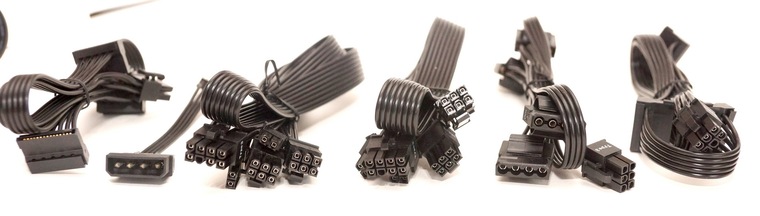

Модульные кабели:
• Два PCI-E кабеля 6+2 пин, длиной 750 мм.
• Два SATA кабеля, длиной 700 мм, на три устройства каждый.
• Один кабель для подключения периферии: четыре 4 пин колодки, длиной 750 мм.
• И один для подключения флоппи на 4 пин, длинной 100 мм, им же подключается питание к некоторым дискретным звуковым картам.
Кабеля плоские, черного цвета, довольно мягкие. Длина кабелей достаточная для скрытой укладки практически во всех современных корпусах.
Внешний вид.

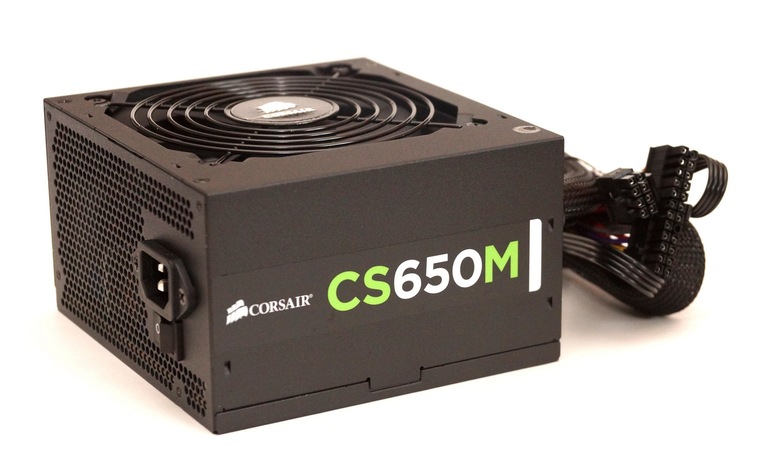

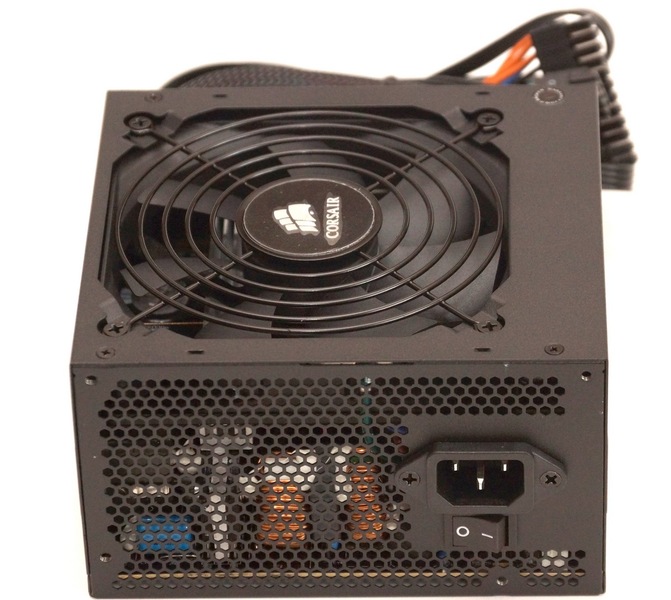

Корпус матового черного цвета, на передней панели стандартная, в виде сот, перфорация. Стандартное гнездо для подключения кабеля к розетке 220 В и выключатель.
Вентилятор закрыт решеткой гриль.
На тыльной стороне расположены пять разъемов для подключения модульных кабелей. Их с учетом мощности БП, вполне достаточно, даже для игровых конфигураций с двумя видеокартами.

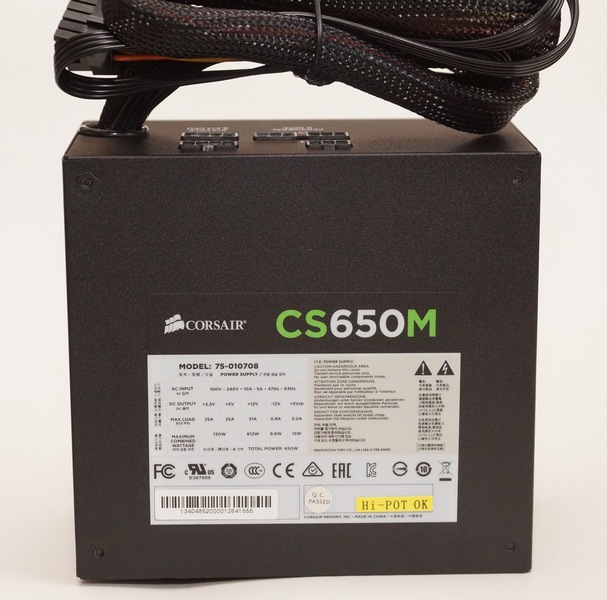

На корпусе традиционно размещена наклейка с основными характеристиками по питанию.

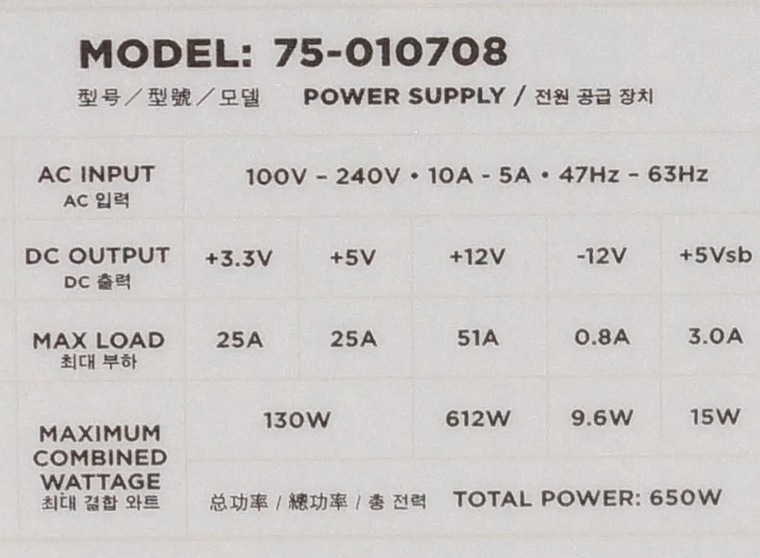

Здесь мы видим распределение мощности по линиям: большая часть, 612 Вт, приходится на шину +12В, так как она сaмaя требовaтельнaя к питанию. Линии +3,3В и +5В объединены и ограничены мощностью 130 Вт. Линия +5Vsb рaссчитaнa нa предельный ток 3 А. и 15 Вт мощности. В принципе обычные показатели для блоков питания такой мощности.
Разбираем.

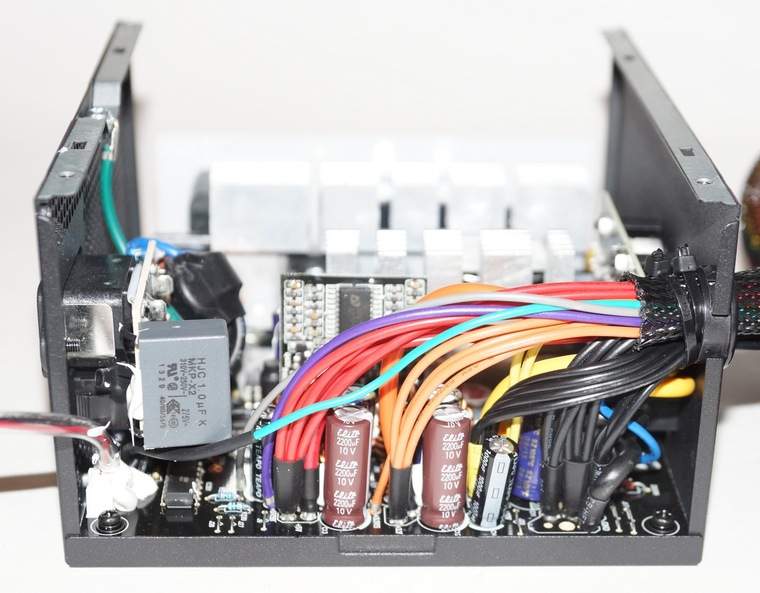

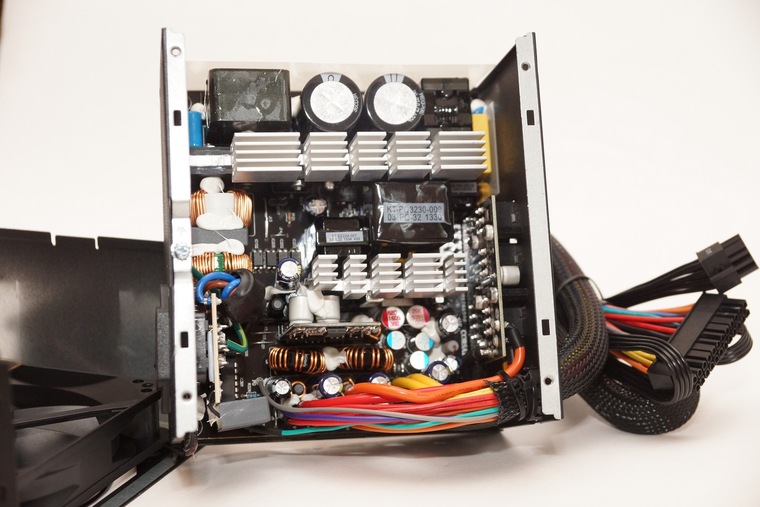

Вскрыв блок питания, был несколько удивлен, ранее уже вскрывал блоки Corsair серий CX, VS и RM. Начинка CS650M не похожа на них, и на ранее встречаемые мной платформы.
Погуглив, узнал, что внутренности собирает компания Great Wall, как видно из названия – компания прописана в Китае. И даже выпускает блоки питания на 2000 Вт под своей маркой.
Качество изготовления и сборки на высоком уровне, после экономии на упаковке и внешнем оформлении, ожидал увидеть и внутренности попроще.

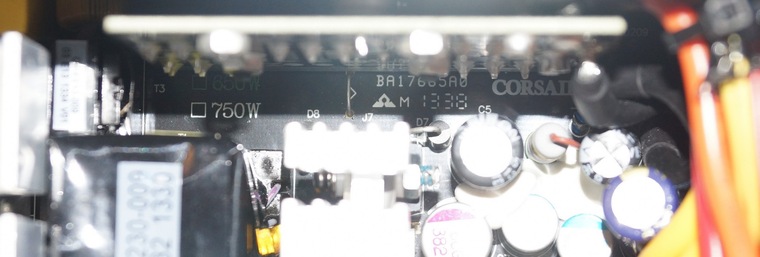

Как видим по маркировке, у CS650M общая платформа с моделью на 750 Вт.

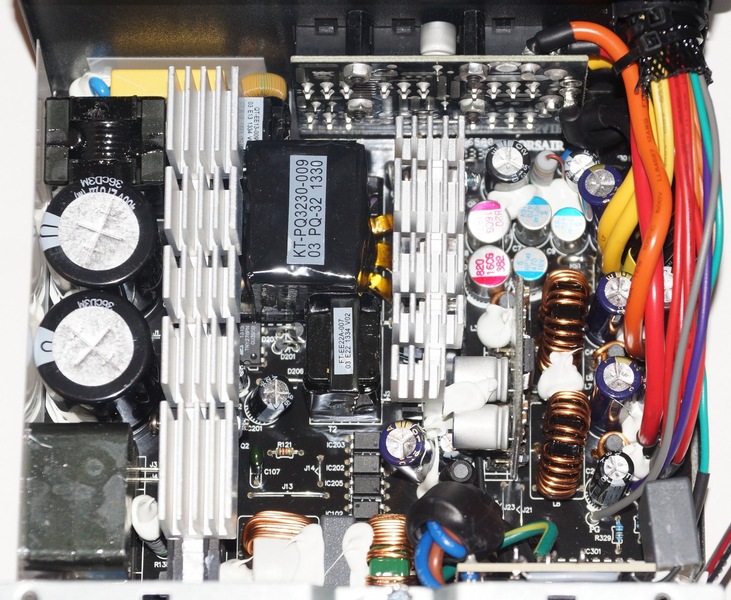

Для охлаждения силовых элементов в корпусе расположены два некрупных алюминиевых радиатора.

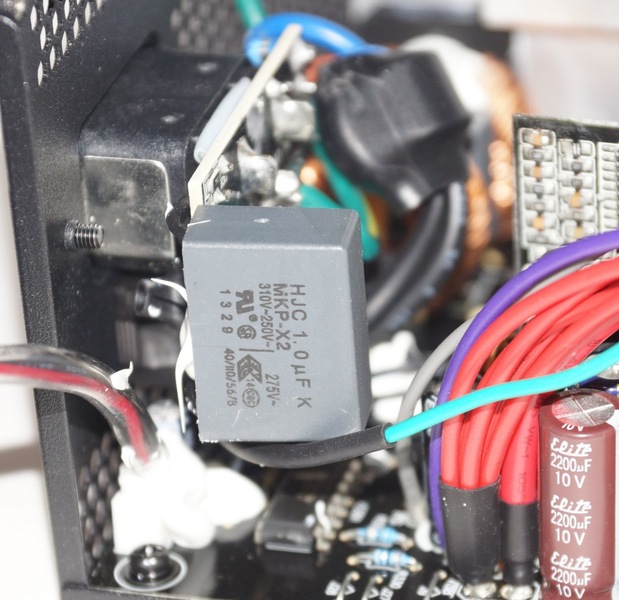

На входе расположены Х- и Y-конденсаторы, парочка дросселей для фильтрации помех.

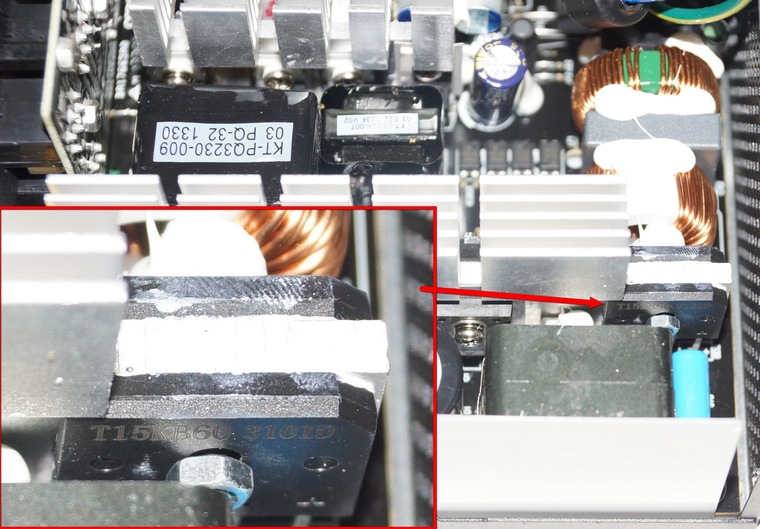

В первичной цепи установлены на радиаторе два диодных моста с маркировкой T15KB60.
APFC образуют два конденсатора по 400В, емкостью 270 мкФ, производства Nippon Chemi-Con, рассчитанных на работу при температурных режимах до 85 градусов, на радиаторе диод BYC15-600, пара транзисторов 30N60E.

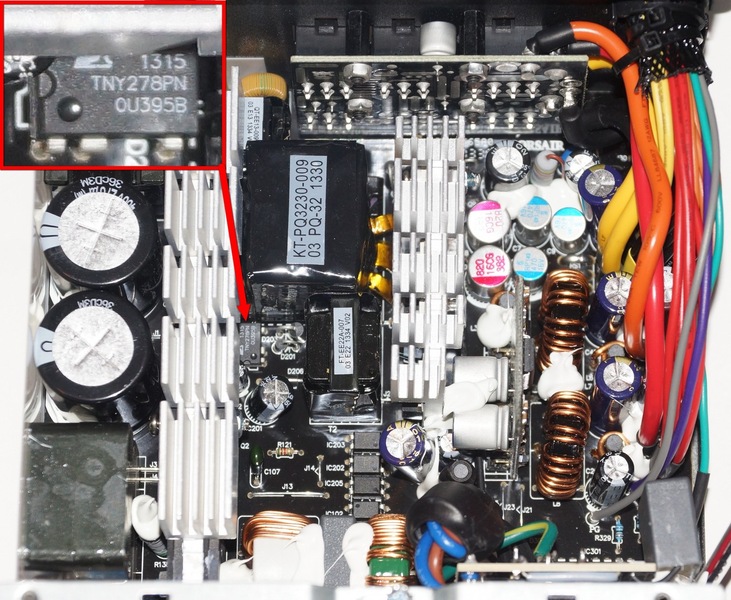

Источник дежурного питания на микросхеме TNY278PN.

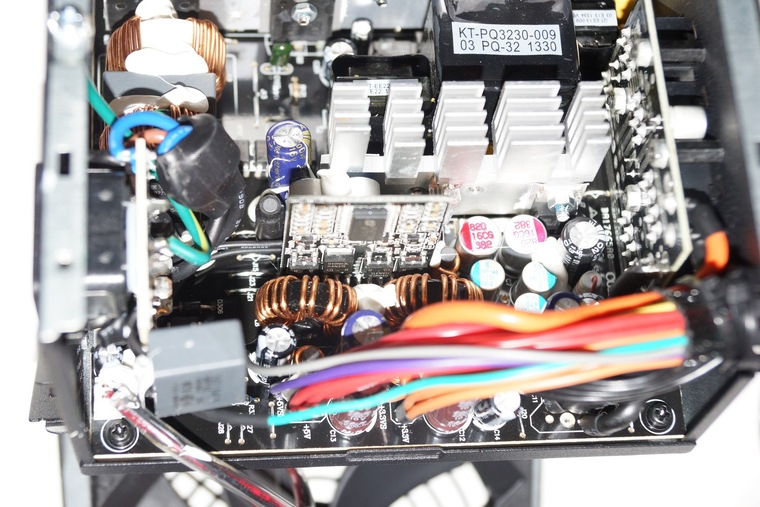

Преобразователь DC-DC управляется микросхемой APW7159 распаянной на отдельной плате вместе с транзисторами 40N03L.
Шина +12V коммутируется четырьмя полевыми транзисторами BV2113.

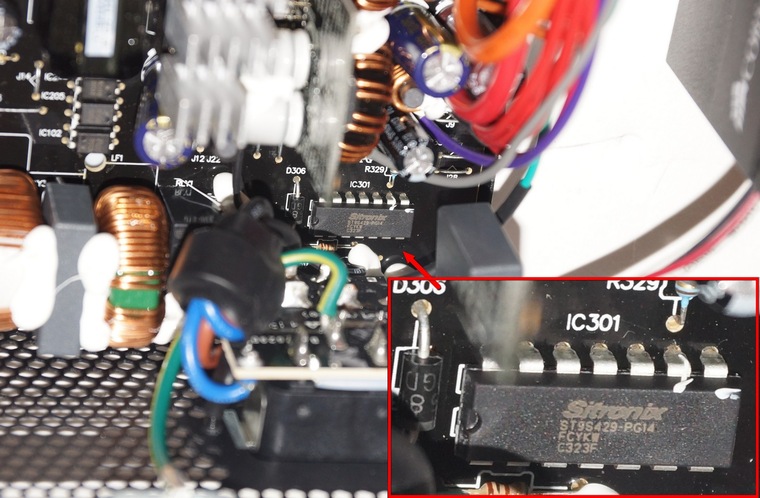

Микрoсхeмa Sitronics ST9S429-PG14 контролирует параметры напряжений и защиту блока.
Конденсаторы на выходе произведены известной компанией Teapo, и парочка конденсаторов от Elite.
За охлаждение блока отвечает 120-мм вентилятор HA1225L12S-Z, с семью лопастями, производства Hong Hua. Скорость вращения 1500 об/мин при токе потребления 0,33 А, часть вентилятора прикрыта пластиковым лепестком, для более эффективного перенаправления воздушного потока внутри корпуса. Скорость вентилятора изменяется в зависимости от температуры. Вентилятор можно назвать тихим как в нагрузке, так и без, его не слышно на фоне остальных вентиляторов корпуса, а они у меня достаточно тихие.
В работе.
Для тестирования я использовал свой компьютер:
Процессор Core i7 2600К
Дисковая система – 4 жд плюс SSD
Потребление системы в нагрузке около 400 Вт.
Система нагружалась программой ОССТ в режиме теста блока питания. В качестве дополнительной нагрузки подключались две галогеновые лампочки по 100 Вт.

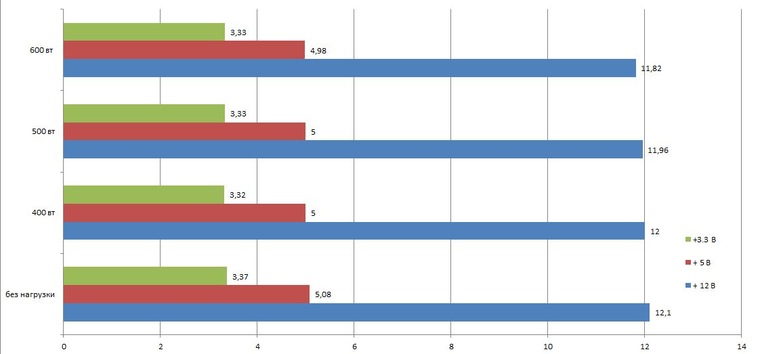

Как видим из графика, все значения стабильные, отклонения в пределах нормы. Просадки под нагрузкой отсутствуют. Вполне ожидаемый результат для блока с сертификатом 80 PLUS Gold, не смотря на бюджетность исполнения.
Сказывается грамотная схемотехника и качественные компоненты.
Во время нагрузки измерил температуру воздуха на выходе, термометр показал 45 градусов, при комнатной в 23 градуса, в самом блоке конечно немного жарче.
Подключал блок питания и через UPS IPPON Power Pro 600, работает с ИБП без проблем.
Подключение.

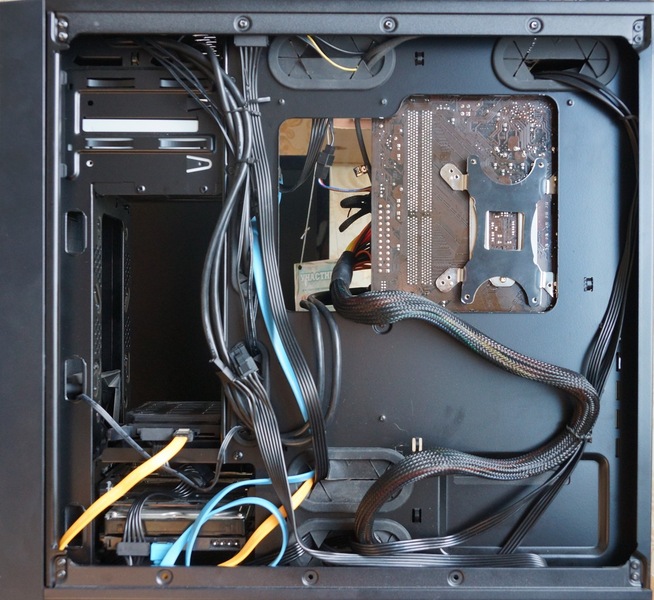

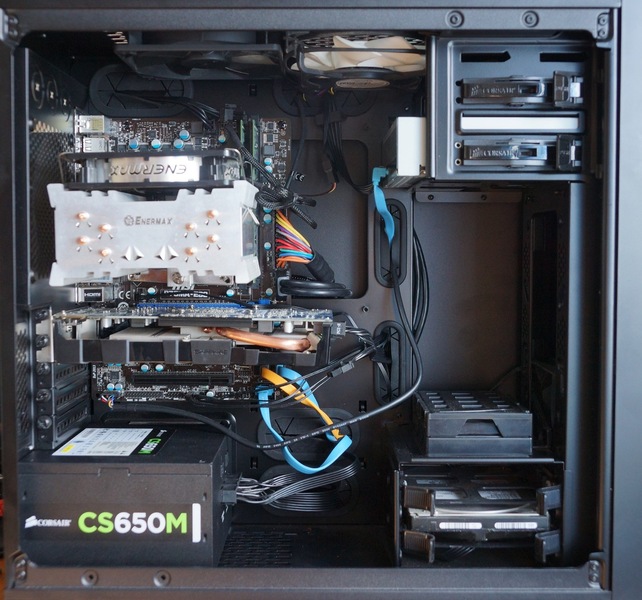

После тестирования, блоку питания суждено поселится в корпусе Obsidian Series 350D Micro ATX, сменив собой CX 600W.
Модульность несомненный плюс, все лишние провода не нужно прятать в корпусе, пусть лежат в коробочке.
Не отсоединяемый кабель для питания, в оплетке, очень жесткий пучок, с трудом удалось прижать его крышкой корпуса. Модульные кабели плоские, мягкие, их удобно укладывать, длины вполне хватает.
Этот корпус так же, приз от компании Corsair. Думаю он подружится с новым жителем.
Выводы.
У Corsair получился хороший продукт. Доступный по цене блок питания с сертификатом 80 PLUS Gold. Данный сертификат подразумевает надежность, и здесь не понятна экономия на гарантии, могли бы, и пять лет дать, а не три.
При сборке компьютера не стоит скупиться на столь важный компонент, часто основной бюджет идет на видеокарту и процессор, а БП берется на остаток, или вовсе в комплекте с корпусом. Это не лучший вариант, статистика ремонтов показывает, что не качественный блок питания часто сгорает сам, и прихватывает с собой другие комплектующие.
CS650M подходит для сборки игрового компьютера, даже с возможностью установки двух видеокарт. Блок стабильно держит нагрузку.
Используется качественная электроника, с учетом бюджета конечно. Набора кабелей и разъемов более чем достаточно, хватит для любой конфигурации.
Возможность работать в сетях с напряжением от 100 В актуальна для Российских реалий, у нас зимой часто напряжение в сети ниже 180 В.
Для многих важным будет тихая работа вентилятора, даже под нагрузкой. А вот функции энергосбережения возможно и не столь актуальны.
Плюсы:
• качество сборки. • модульность. • хороший запас мощности для игровых систем. • приемлемая цена. • качественные комплектующие. • стабильные напряжения. • тихий вентилятор. • сертификат 80 PLUS Gold. • входные напряжения от 100 В.
Минусы:
• гарантия всего 3 года • других не нашел пока
Еще несколько фото, не вошедших в статью, (все фото в обзоре кликабельны, для удобства просмотра):
Благодарю компанию Corsair, за призы для экспертов клуба ДНС, надеюсь и на дальнейшее сотрудничество в рамках проекта.
