Установка вакуумного усилителя на уаз 3303

Обновлено: 23.01.2025

Такая замена позволит водителям получить несколько важных преимуществ:

В случае резкого торможения автомобиль не начинает уводить в сторону;
Для торможения нужно всего лишь дотронуться до педали тормоза;
Тормозные колодки не издают никаких посторонних звуков;
Устройство отличается надежностью и работает без каких-либо сбоев.

Устройство

В основе принципа работы данного механизма лежит воздействие атмосферного давления внешней среды непосредственно на разряженную область. Сам прибор имеет вид камеры, которая разделена на две половины специальной эластичной мембраной.

Ее первая часть соединена с атмосферой, а вторая подключена к патрубку выпускного коллектора двигателя, создающего более низкое давление. Благодаря разному давлению мембрана изгибается в сторону с разреженным воздухом, а часть ее энергии передается элементам тормозной системы автомобиля.

Снятие вакуумного усилителя 2106-07

ВУТ на авто ВАЗ-классика снимается достаточно просто, и если есть минимальные слесарные навыки, работу эту выполнить несложно. Снятие узла выполняем следующим образом:

УАЗ 3303 поросенок) › Бортжурнал › Попытка улучшить тормоза на уазе, часть 1.

Всем привет. Начитавшись отзывов на драйве, решил тоже позаниматься тормозами, многие ставят иномарошные ГТЦ + ВУТ взамен родного и радуются жизни, вот и я решил попробовать. Первый опыт доработки внес свои коррективы на будущее, и сейчас я расскажу почему. Был приобретен вакумный усилитель тормозов плюс главный тормозной цилиндр с автомобиля Honda Accord 7. — Почему именно от этой машины? — Да не знаю, возможно то, что дешего стоил и сам по себе аккорд машина не маленькая, производительности ГТЦ должно хватать.

READ Abd драйвера android как установить на виндовс 7

Причиной для замены послужило перепускание вакумника, машина глохнет при нажатии на тормоз, плюс летом менялся тормозной цилиндр, хватило только его не надолго, по началу тормоза были хорошие, потом начали брать со второго качка. присмотревшись к тормозухе в бачках было видно, что из одного бачка тормозуха уходит в другой. В итоге один бачок пустеет из другого давит. Вот и покупай новые запчасти. После мониторинга цен на вакумник с гтц от уаза, было решено купить что то более практичное и надежное.

И так, с чем же я столкнулся при установке не стандартных запчастей на УАЗ. 1) Не подходит крепление штока на вакумном усилителе тормозов. На УАЗе 10mm на хонде 8mm, кто то мудрит со втулками, но я решил не заморачиваться и рассверлил крепление хондовской лапки, при данной переделке у нас остается родной уазовский палец, да и запаса по прочности там ещё предостаточно. 2) Естественно не подходит крепление вакумника на родное посадочное место, лечится изготовлением переходной пластины. Для переходника я взял сталь 2mm, этого более чем предостаточно, можно конечно и 3mm, но опять сложнее обрабатывать, если не имеется в хозяйстве коронки по металлу. 3) При установке вакумника с гтц на место, единственное что подошло без изменений — это шланг на вакумник, тут я просто одел хомут и поехали дальше. 4) Тормозные штуцера на уазе стоят 12mm, на хонде 10mm. Соответственно тормозная магистраль УАЗа 6mm, на хонде 5mm. Сначала я пошел в магазин, искать переходники с одних трубок на другие, там мне предложили 380 рублей за 1шт. Прикинув, что данная затея обходится мне в пол стоимости вакумника с гтц, я плюнул на все это и решил попросту рассверлить хондовские штуцера с 5mm на 6mm. После рассверливания на штуцерах остался хороший запас, тогда я в закромах у отца нашел медную трубку 6mm, благо батя бывший холодильщик) развальцовка в хозяйстве тоже появилась от бати. После изготовления новых трубок установил все на уаз.

READ Как установить phpmyadmin на локальный сервер

Вот тут то и ждал меня подвох, при прокачке тормозной системы меня начало напрягать, что педаль начинает накачиваться за 10 — 15 качков, после полной прокачки я начинаю понимать, что тормозов у меня нету вообше. Списался с продавцом, мол так и так, подозрение на мертвый ГТЦ, хоть и запчасть контрактная. Ответ продавца был — приноси, посмотрим. Вскрыли мы главный тормозной, на внутренней поверхности цилиндра явно виднелись задиры. Собственно я унывать по этому поводу не стал и взял на обмен вакумник от большой и мощной субару) Толщина ГТЦ напоминает уазовскую, Вакумник по типо размеру тоже здоровый, причем здоровый он даже после хондовского. Что не могло не порадовать, штуцера с гтц выходят уже 12mm, трубки тормозной системы с завода идут 6mm. Короче говоря меньше переделок, больше останется родного) Да и штуцера на гтц и остальных частях автомобиля хотя бы будут совпадать. Ну собственно на этом все, скоро буду ставить новый вакум с ГТЦ, надеюсь все пройдет без казусов. Продавец сказал, что ему первый раз возвращают не рабочую контрактную деталь. Хотя кто его знает, может во Владивостоке заведомо Б.У. послали под видом контрактного, чем черт не шутит. Спасибо всем, кто дочитал до конца, до новых встреч.

Замена вакуумного усилителя уаз

Замена вакуумного усилителя ПОСЛЕДОВАТЕЛЬНОСТЬ ДЕЙСТВИЙ Отворачиваем гайки крепления главного тормозного цилиндра к вакуумному усилителю и аккуратно отводим цилиндр вперед, стараясь сильно не изгибать тормозные трубки Ослабив затяжку хомута шланга подвода разрежения,…

…отсоединяем шланг от штуцера усилителя.

…и вынимаем ось из вилки толкателя усилителя.

Снимаем вакуумный усилитель с кронштейном так, чтобы не повредить трубку гидропривода сцепления.

…и снимаем кронштейн с усилителя.

Если усилитель не заменяем, промываем его воздушный фильтр. Для этого ослабляем хомут…

…и стягиваем резиновый защитный чехол.

Отворачиваем и снимаем вилку толкателя с защитным чехлом…

Плоскогубцами с тонкими губками или пинцетом вынимаем три шайбы воздушного фильтра.

Промываем шайбы в мыльном растворе, высушиваем и устанавливаем их на место. Перед установкой вакуумного усилителя необходимо отрегулировать выступание толкателя и штока из корпуса усилителя. Для проверки величины выступания толкателя: устанавливаем в проушины вилки гладкий прямой стержень диаметром 10 мм.

Глубиномером штангенциркуля, подложив жесткую пластину известной толщины (щуп не менее 0,5 мм), измеряем величину выступания штока над плоскостью торца усилителя. Она должна находиться в пределах 7,78–8,0 мм. Если это не так, то,…

Почему двигатель троит

Важно обратить внимание, при каких условиях мотор не тянет, когда начинает троить сильнее: на холодную или после прогрева, при езде под нагрузкой или на холостых оборотах, на малых или высоких, при разгоне или при равномерном движении. Подсказкой может стать любая мелочь, зачастую кажущаяся не относящейся к делу.

Итак, почему же троит двигатель? Основные причины, вызывающие эту неисправность, следующие:

неверно выставленный момент зажигания;
подсос атмосферного воздуха в вакуумном усилителе тормозов;
неисправные свечи зажигания (самая распространенная причина);
пробитые высоковольтные провода;
неисправный конденсатор;
подсос воздуха во впускном коллекторе;
прогар клапанов или поршней;
сломанные, изношенные или деформированные поршневые кольца;
нарушение фаз газораспределения;
сильно изношенные рокеры клапанов;
прогар или пробой прокладки головки блока цилиндров;
изношенные маслосъемные колпачки (затвердевшие, пробитые или полностью разрушенные);
неправильно отрегулированный карбюратор;
изношенный вал прерывателя-распределителя или подшипник поворотной пластины;
забитый воздушный фильтр;
потеря герметичности вследствие деформации или износа мембраны вакуумного регулятора угла опережения зажигания;
использование свечей зажигания, не подходящих по своим параметрам к данному мотору.

Электрика

Аккумулятор, Клемма, Генератор, Ремень генератора, Натяжитель ремня генератора, Щетки генератора, Диодный мост, Ролик ремня генератора, Обгонная муфта, Комплект ремня генератора, Шкив генератора, Муфта генератора, Подшипник генератора, Стартер, Бендикс, Втягивающее реле, Щетки стартера, Подшипник стартера, Блок управления, Блок комфорта, Блок предохранителей, Подрулевой переключатель, Темпомат, Датчики, Датчик давления масла, Датчик заслонки, Датчик инжектора, Датчик уровня масла, Датчик давления воздуха, Датчик температуры двигателя, Датчик распредвала, Датчик температуры воздуха, Датчик сигнала, Парктроник, Датчик коленвала, Датчик вентилятора, Датчик давления в шинах, Датчик давления топлива, Датчик детонации, Датчик ДМРВ, Датчик дождя, Датчик холла, Датчик холостого хода, Реле, Реле поворотника, Реле сигнала, Реле стеклоочистителя, Кнопки, Звуковой сигнал, Антена, Жгут проводов

Подробный разбор причин троения двигателя

Хотя троящий мотор каждый раз проявляет одни и те же признаки, решить проблему намного проще, если знать особенности причин возникновения этого явления. Выше были перечислены основные причины, вызывающие отказ одного или нескольких цилиндров двигателя. Из-за них мотор не тянет на высоких оборотах, сильно троит на малых, при запуске, или разгоне, после прогрева или на холодную. Рассмотрим их подробнее.

Неверно выставленный момент зажигания

Если мотор троит по этой причине, то при этом раздается своеобразное похлопывание, при котором двигатель подпрыгивает. Чтобы точно установить данную неисправность, нужно слушать мотор на малых оборотах, поскольку на высоких его работа выравнивается, и пропуски тактов становятся незаметными. Как правило, вышеназванные признаки говорят о чрезмерно раннем зажигании. Подтверждением этому являются рывки, которые совершает двигатель при прокручивании его стартером.

Подсос атмосферного воздуха в вакуумном усилителе тормозов

Если автомобиль имеет вакуумный усилитель тормозов, подсос воздуха возникает при повреждении диафрагмы, шланга или клапана. В системе появляется лишний воздух, который смешивается с рабочей смесью, обедняя ее. В результате смесь в цилиндре не всегда может воспламениться. Свеча, в свою очередь, намокает и не может образовать нормальную искру, способную поджечь топливовоздушную смесь. Данную неисправность довольно сложно выявить, поскольку специального оборудования, способного определить, в каком именно месте нарушена герметичность системы вакуумного усилителя, не существует.

Неисправная свеча зажигания

Сопутствующим симптомом, подтверждающим гипотезу о том, что причина в свече зажигания, является тот факт, что сильнее троит холодный двигатель. После прогрева проблема нередко исчезает или становится менее выраженной.

Причины этого могут быть разные:

двигатель помногу работает на холостых оборотах при прогреве;
неисправен обратный клапан системы питания;
низкая компрессия в цилиндре;
нарушенные фазы газораспределения;
нарушения в работе форсунок;
выход из строя датчика кислорода.

После изолятора следует осмотреть корпус свечи. Он должен быть целым, без сколов и трещин. Особое внимание следует обратить на наличие или отсутствие вертикальных черных полос и черных точек. Если они есть – свеча пробивается, и ее необходимо заменить.

Наконец, проверяется качество искрообразования. Причем просто замкнуть боковой электрод на массу недостаточно, таким образом можно проверить только работоспособность свечи. Чтобы понять, насколько хорошо работает свеча зажигания, нужно держать ее на расстоянии полтора-два сантиметра от массы и включить стартер. Если между электродами образуется большая искра ярко-синего цвета – свеча работает нормально. Слабая искра или ее полное отсутствие говорит о том, что неисправна катушка зажигания или коммутатор, либо высоковольтные провода имеют повышенное сопротивление.

В интернете можно также найти видео с подробными инструкциями по проверке свечей зажигания.

Пробитые высоковольтные провода или конденсатор

В случае пробоя высоковольтных проводов двигатель, как и в предыдущем случае, обычно троит на холодную. После прогрева проблема либо пропадает полностью, либо становится не столь выраженной. Сильное троение мотора на горячую свидетельствует, как правило, о других проблемах.

Самым простым способом определить пробой высоковольтных проводов или конденсатора является наблюдение за ними в полной темноте при заведенном моторе. О пробое свидетельствуют искры. Можно заменить конденсатор и провода, полностью или частично. Также исправность высоковольтных проводов можно проверить, измерив их сопротивление при помощи мультиметра. У нормального провода оно не превышает 20 кОм. Также следует помнить, что оно зависит от длины провода, поэтому у всех проводов будет разным.

При визуальном осмотре проводов нужно обратить особое внимание на их наконечники. Они должны быть однотонными, без светло-серого налета внутри и без серо-коричневых точек снаружи.

Подсос воздуха во впускном коллекторе

Данная причина говорит о других проблемах силового агрегата и является их следствием. Свищ возникает либо после ремонта из-за неправильной сборки, либо из-за износа прокладки. Под нагрузкой проблема, как правило, усиливается.

Прогар клапанов или поршней

Выявить данную проблему возможно только путем измерения компрессии с последующей разборкой двигателя. Ввиду большой сложности работ проверка двигателя на предмет прогара проводится в последнюю очередь, когда все остальное уже проверено. Мотор в данном случае троит всегда: на холодную, на горячую, под нагрузкой и на холостых оборотах.

Сломанные, изношенные или деформированные поршневые кольца

Данная неисправность возникает нечасто. Для проверки нужно замерить компрессию в цилиндре. После замера в цилиндр нужно налить немного моторного масла и сделать новый замер. Если компрессия повысилась, значит, дело именно в кольцах. Данная неисправность может привести к перегреву двигателя, поэтому необходимо как можно скорее ее устранить.

Неправильно отрегулированные клапана или сильно изношенные рокеры

Вдобавок в цилиндре усиливается образование нагара. На степень открытия клапанов влияет и состояние рокеров. Если они сильно изношены, клапана также перестают полностью открываться или закрываться.

При наличии данной неисправности сильнее двигатель троит при прогреве. После прогрева из-за теплового расширения деталей зазоры уменьшаются, и мотор на горячую начинает работать ровнее.

Неисправный трамблер

Случается и так, что причиной троящего двигателя становится трамблер, а точнее, его изношенный вал, втулки или подшипники поворотной пластины, все это приводит к появлению зазора между контактами и пропуску тактов. Нередко при нагреве мотор троит меньше или перестает троить совсем. Объясняется это, как и в предыдущем случае, уменьшением зазоров.

Забитый воздушный фильтр

Из-за сильного загрязнения фильтр хуже пропускает воздух, что приводит к нарушению смесеобразования (смесь переобогащается). Как правило, работа мотора нормализуется сразу после замены воздушного фильтра. Сильнее двигатель начинает троить на холодную и после прогрева под нагрузкой, когда ему требуется больше воздуха.

Разборка вакуумного усилителя 2109

Обычно в ремкомплекте вакуумного усилителя ВАЗ-2109 имеется диафрагма, манжета, пыльник, чехлы (2 шт.) и клапан. Следует поменять все детали, чтобы затем не пришлось переделывать работу. Собирая вакуумный усилитель, диафрагму лучше сразу закрепить на пластмассовом кожухе, так будет легче смонтировать узел.

Какой стороной ставится пружина, значение не имеет, но собирая усилитель, придется приложить усилие, чтобы попасть отверстиями в корпусе на шпильки.

…и вынимаем ось из вилки толкателя усилителя.

Снимаем вакуумный усилитель с кронштейном так, чтобы не повредить трубку гидропривода сцепления.

…и снимаем кронштейн с усилителя.

Если усилитель не заменяем, промываем его воздушный фильтр. Для этого ослабляем хомут…

…и стягиваем резиновый защитный чехол.

Отворачиваем и снимаем вилку толкателя с защитным чехлом…

Плоскогубцами с тонкими губками или пинцетом вынимаем три шайбы воздушного фильтра.

Ремонт вакуумного усилителя тормозов УАЗ

Неполадки вакуумного усилителя автомобилей УАЗ можно определить по следующим признакам:

Еще одна частая неисправность в тормозной системе – выход из строя обратного клапана. Этот нехитрый механизм проверить очень легко – нужно в него дунуть. Клапан должен продуваться в одну сторону свободно (при подаче разреженного воздуха из коллектора), а в обратную сторону воздух идет с большим трудом. Если клапан неисправен, он в обе стороны продувается свободно.

Снимается усилитель на автомобилях производства Ульяновского автозавода по такому же принципу, что и на машинах ВАЗ. Рассмотрим замену ВУТ на примере автомашины УАЗ-31519:

две нижних гайки кронштейна усилителя находиятся в салоне авто, они под ключ на 17, отворачиваем этот крепеж;

Устройство

Регулировка

В некоторых случаях после замены вакуумного усилителя тормозов наблюдается ухудшение торможения транспортного средства – например, система не растормаживается полностью или педаль тормоза начинает брать в самом конце.

Чтобы устранить такую неполадку, нужно отрегулировать шток нового устройства. Эту процедуру выполняют в следующем порядке:

Примерные цены

Следует отметить, что при выборе усилителя предпочтение стоит отдавать только проверенным компаниям-производителям. Это позволит получить устройство хорошего качества, которое прослужит достаточно долгое время.

Одной из причин снижения эффективности торможения автомобиля может быть неудовлетворительная работа вакуумного усилителя тормозов. Проверка вакуумного усилителя производится также в случае возникновения ощутимого повышения усилия при нажатии на педаль тормоза.

Вакуумный усилитель установлен между механизмом педали тормоза и главным тормозным цилиндром. При торможении, за счет разрежения в ресивере двигателя, он создает через шток и поршень первой камеры главного цилиндра дополнительное усилие пропорциональное усилию педали.

В шланге соединяющим вакуумный усилитель с ресивером двигателя установлен обратный клапан, он удерживает разрежение при его падении во впускной трубе и препятствует попаданию топливовоздушной смеси в вакуумный усилитель.

Быстрая экспресс проверка вакуумного усилителя тормозов Уаз Хантер.

В процессе эксплуатации вакуумный усилитель регулировок не требует, а его обслуживание заключается в проверке надежности крепления. Для быстрой экспресс проверки работоспособности усилителя надо при неработающем двигателе несколько раз нажать на педаль тормоза до упора, а затем удерживая педаль в нажатом положении, запустить двигатель. За счет перепада значений давления в полостях усилителя педаль тормоза должна немного опустится, переместится вперед.

Регулировка штока вакуума уаз

Проверка исправности функционирования/герметичности, замена и регулировка вакуумного усилителя тормозов

Проверка исправности функционирования

1. Не запуская двигатель, несколько раз выжмите педаль ножного тормоза. Удостоверьтесь в отсутствии изменений в величине резервного хода педали (расстояние между педалью и полом). 2. Удерживая педаль выжатой, запустите двигатель. Если сразу после запуска педаль слегка “проваливается”, следовательно, вакуумный усилитель тормозов работает исправно.

1. Запустите двигатель на пару минут, затем заглушите. Несколько раз медленно выжмите педаль ножного тормоза. Если сначала ход педали с каждым выжиманием постепенно сокращается, однако, через три-четыре качка стабилизируется, значит, герметичность сборки вакуумного усилителя не нарушена. 2. Выжмите педаль ножного тормоза при работающем двигателе. Удерживая педаль выжатой, заглушите двигатель. Если спустя 30 секунд удерживания педали нажатой ее резервный ход не изменится, следовательно, герметичность сборки вакуумного усилителя не нарушена.

Проверка величины выступания штока толкателя

Эффективность тормозов автомобиля имеет большое значение – если тормозная система сработает неэффективно, может произойти авария. Чтобы тормоза были четкими, на всех современных машинах устанавливается усилитель, он обеспечивает мгновенную остановку транспортного средства при нажатии на педаль.

Ремонт вакуумного усилителя тормозов ВАЗ 2106, 2107, 2108, 2109, 2110

Вакуумный усилитель тормозов (сокращенно – ВУТ) автомашин ВАЗ облегчает работу водителю – он в тормозной системе (ТС) усиливает эффект нажатия на педаль. Этот узел состоит из следующих основных деталей:

клапана;
металлического корпуса;
диафрагмы;
поршня;
штока;
мощной возвратной пружины;
толкателя, который соединяется с тормозной педалью;
защитного чехла;
фланца для установки обратного клапана.

Воздух (вакуум) с помощью штока и поршня при нажатии на тормоз усиливает эффект торможения, тем самым облегчая работу водителю – нет необходимости на педаль нажимать с большой силой. После отпускания педали мощная возвратная пружина позволяет диафрагме внутри корпуса принять исходное положение.

Когда двигатель заглушен, разрежение в системе не создается, и вакуумный усилитель тормозов не работает.

Основная неполадка вакуумного усилителя – это повреждение диафрагмы. Когда диафрагма имеет разрывы, воздух проникает из наружной части корпуса в вакуумную полость, и разряжение в устройстве не создается. Но необязательно неисправность может заключаться в самом устройстве – часто ВУТ не работает из-за подсоса воздуха или по иным причинам:

Следует отметить, что вакуумный усилитель тормозов на автомобилях ВАЗ 2106-10 соединяется шлангом с четвертым цилиндром двигателя.

Ремонт вакуумного усилителя тормозов ВАЗ 2106, 2107, 2108, 2109, 2110 следует начинать с демонтажа этого узла, затем ВУТ необходимо разобрать.

Снятие вакуумного усилителя 2106-07

Наш проект живет и развивается для тех, кто ищет ответы на свои вопросы и стремится не потеряться в бушующем море зачастую бесполезной информации. На этой странице мы рассказали (а точнее - показали :) вам Как установить вакуум на уаз 3303 . Кроме этого, мы нашли и добавили для вас тысячи других видеороликов, способных ответить, кажется, на любой ваш вопрос. Однако, если на сайте все же не оказалось интересующей информации - напишите нам, мы подготовим ее для вас и добавим на наш сайт!
Если вам не сложно - оставьте, пожалуйста, свой отзыв, насколько полной и полезной была размещенная на нашем сайте информация о том, Как установить вакуум на уаз 3303 .

Гидравлический привод тормозов и сцепления автомобилей содержит узел, облегчающий управление этими системами — вакуумный усилитель. Все о вакуумных усилителях тормозов и сцепления, их типах и конструкции, а также о подборе, ремонте и замене этих агрегатов — читайте в представленной на сайте статье.

представленной на сайте статье. Что такое вакуумный усилитель? Вакуумный усилитель (ВУ) — узел тормозной системы и сцепления с гидравлическим приводом колесных транспортных средств; пневмомеханическое устройство, обеспечивающее повышение усилия на педали тормоза или сцепления за счет разницы давлений воздуха в изолированных полостях. Тормозная система с гидравлическим приводом, используемая на большинстве легковых автомобилей и многих грузовиках, имеет серьезный недостаток — для выполнения торможения водителю приходится прилагать значительное усилие на педаль. Это приводит к повышенной утомляемости водителя и создает опасные ситуации при движении. Та же проблема наблюдается и в сцеплении с гидравлическим приводом, которым оснащаются многие грузовые транспортные средства. В обоих случаях проблема решается применением одного пневмомеханического агрегата — вакуумного усилителя тормозов и сцепления. ВУ выступает промежуточным звеном между п

Вакуумный усилитель тормозов: останавливаем машину без усилий

Торможение автомобиля иногда требует приложения большого усилия на педаль, что приводит к утомляемости водителя и несет в себе потенциальную угрозу — в какой-то момент у водителя просто не хватит сил для нормального торможения. Решает все эти проблемы специальный узел — вакуумный усилитель тормозов. О том, что это такое, о работе усилителя и его эксплуатации читайте в данной статье.

Основным фактором неисправности вакуумного усилителя тормозов считается его полная или частичная неспособность создания вакуума в рабочей камере. Потенциальным источником проблемы служит обрыв либо разгерметизация соединения шланга, стыкующего впускной коллектор двигателя и усилитель.

Помехи в работе агрегата вызываются и дефектами, находящимися внутри усилителя – вследствие нарушения целостности рабочей поверхности диафрагмы или утери эластичности клапаном. Для того чтобы обнаружить неисправности вакуумного усилителя тормозов, проводятся определённые тесты.

Способы и признаки обнаружения неисправностей вакуумного усилителя тормозов

Например. Запустить двигатель, а по прошествии нескольких минут заглушить его. Потом сколько-нибудь раз с обычным усилием нажать на педаль тормоза. При исправном усилителе в момент первого нажатия педаль выжмётся, как полагается, до упора. Система сработает, и создавшийся вакуум притянет диафрагму, которая помогает толкать через шток поршень главного тормозного цилиндра.

Дальше клапан сравняет давление в камере с атмосферным. Во время второго и последующих нажатий педали разряжению браться будет неоткуда, отчего ход педали будет становиться всё меньше и меньше. Если между первоначальным и дальнейшими нажатиями на педаль разницы не чувствуется, то ясно: данный прибор дополнительное усилие в главном тормозном цилиндре не обеспечивает.

При исправном вакуумном усилителе в его вакуумной камере образовывается разряжение, из-за чего мембрана давит на шток, шток тянет за собой толкатель, соединённый с педалью, и последняя слегка опускается.

В случае, когда педаль осталась на месте, делается вывод: ожидаемая цепочка событий не состоялась ввиду неисправности вакуумного усилителя тормозов. Подобные проверки выявляют существенные поломки детали.

По причине нарушения герметичности усилителя давление в вакуумной камере станет повышаться. Диафрагма под влиянием возвратной пружины, лишившись поддержки силы, уравновешивающей её позицию, будет давить на толкатель, и поднимать тормозную педаль.

Если этого не наблюдается, значит, неисправности отсутствуют, и вакуумный усилитель тормозов работает нормально. В любом случае, при возникновении необходимости ремонта какого бы то ни было узла тормозов, учитывается, что второго шанса на починку может и не представиться, поэтому за содействием в диагностике и ремонте обращаются к профессионалам автосервиса. Они могут произвести .

Ремонт вакуумного усилителя тормозов ВАЗ 2106, 2107, 2108, 2109, 2110

клапана;
металлического корпуса;
диафрагмы;
поршня;
штока;
мощной возвратной пружины;
толкателя, который соединяется с тормозной педалью;
защитного чехла;
фланца для установки обратного клапана.

Корпус устройства делится диафрагмой на две половины, и со стороны, где создается вакуум, устанавливается главный тормозной цилиндр. Разрежение (вакуум) создается за счет соединения этой части корпуса с впускным коллектором ДВС, а когда мотор не работает, канал перекрывает обратный клапан, устанавливаемый во фланец ВУТ. Воздух (вакуум) с помощью штока и поршня при нажатии на тормоз усиливает эффект торможения, тем самым облегчая работу водителю – нет необходимости на педаль нажимать с большой силой. После отпускания педали мощная возвратная пружина позволяет диафрагме внутри корпуса принять исходное положение. Когда двигатель заглушен, разрежение в системе не создается, и вакуумный усилитель тормозов не работает.

Ремонт вакуумного усилителя тормозов УАЗ

Неполадки вакуумного усилителя автомобилей УАЗ можно определить по следующим признакам:

две нижних гайки кронштейна усилителя находиятся в салоне авто, они под ключ на 17, отворачиваем этот крепеж;

Особенности ремонта вакуумных усилителей УАЗ

Вакуумный усилитель предназначен для создания дополнительного усилия, прикладываемого к штоку главного тормозного цилиндра. Вакуум в усилителе тормозного привода создается за счет пониженного давления во впускном коллекторе.

Вакуумный усилитель ремонту не подлежит и заменяется в случае неисправности. Если при работающем двигателе для достижения достаточного торможения требуется необычно большое усилие на педаль, то проверьте вакуумный усилитель тормозного привода.

Проверку вакуумного усилителя проводите в следующем порядке:

Нажмите 5 - 6 раз на педаль тормоза при неработающем двигателе, чтобы создать в вакуумной и атмосферной камерах вакуумного усилителя одинаковое давление, близкое к атмосферному (удалите вакуумное разряжение);

Удерживая педаль тормоза в нажатом положении, запустите двигатель;

Причиной неисправности вакуумного усилителя может быть и обратный клапан. При помощи отвертки осторожно выжмите клапан и продуйте его в направлении стрелки, которая выбита на клапане. Воздух при продувке должен выходить с другой стороны клапана. Если дуть против выбитой на клапане стрелки, то воздух наоборот не должен выходить с другой стороны. При установке клапан впрессовывается в вакуумный усилитель тормозного привода.

Снятие и установка вакуумного усилителя без установленной системы ABS

Снятие - вакуумного усилителя проводите в следующем порядке:

Снимите шумоизоляцию, расположенную в моторном отсеке двигателя;

Снимите расширительный бачок системы охлаждения;

Отсоедините многоконтактную штекерную колодку индикации температуры охлаждающей жидкости и отверните два болта;

Отверните два болта и снимите правую перегородку отсека АБ;

Отверните один болт и снимите левую заднюю перегородку отсека АБ. Отложите расширительный бачок в сторону;

Отсоедините штекерную колодку на крышке бачка тормозной жидкости и отверните крышку бачка;

При помощи сифона-груши откачайте тормозную жидкость из бачка и снимите главный тормозной цилиндр;

Отсоедините вакуумный шланг, идущий к вакуумному усилителю тормозного привода;

Снимите нижний кожух панели приборов со стороны водителя;

ОБЗОР ВАКУУМНОГО УСИЛИТЕЛЯ ТОРМОЗОВ

MP-BS 3151-3510010

ОПИСАНИЕ УСТРОЙСТВА И ПРИНЦИП РАБОТЫ СТАНДАРТНОГО ВУТ

Вакуумный усилитель тормозов (ВУТ) - одно из самых распространенных устройств, применяемых в тормозной системе современного автомобиля. ВУТ обеспечивает снижение прилагаемого на педаль тормоза усилия, с сохранением эффективности рабочей тормозной системы.

Прежде чем перейти к описанию и обзору конструкции ВУТ производства MetalPart, вкратце изложим принцип работы этого узла тормозной системы автомобиля на примере стандартного вакуумного усилителя тормозов.

Вакуумный усилитель тормозов герметичен, выполнен как единый блок с расположенным на нем главным тормозным гидроцилиндром. ВУТ располагается в подкапотном пространстве непосредственно перед педалью тормоза.

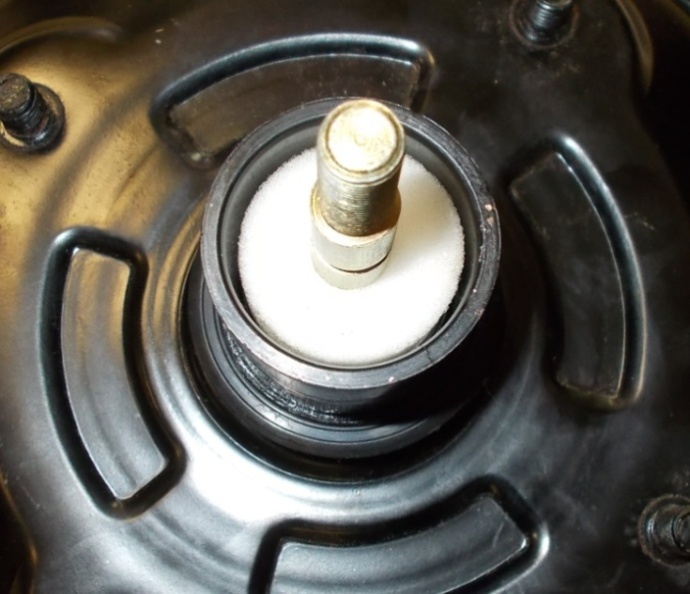

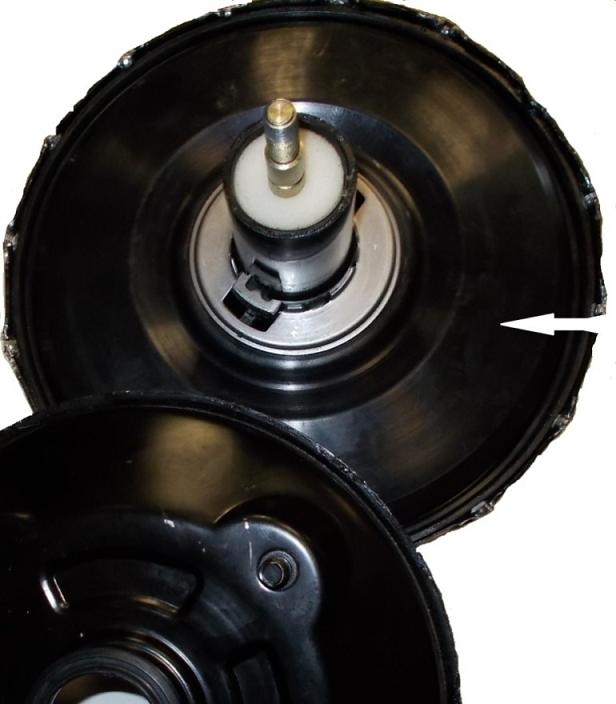

Внутри корпуса усилителя находятся (см. рис. ):

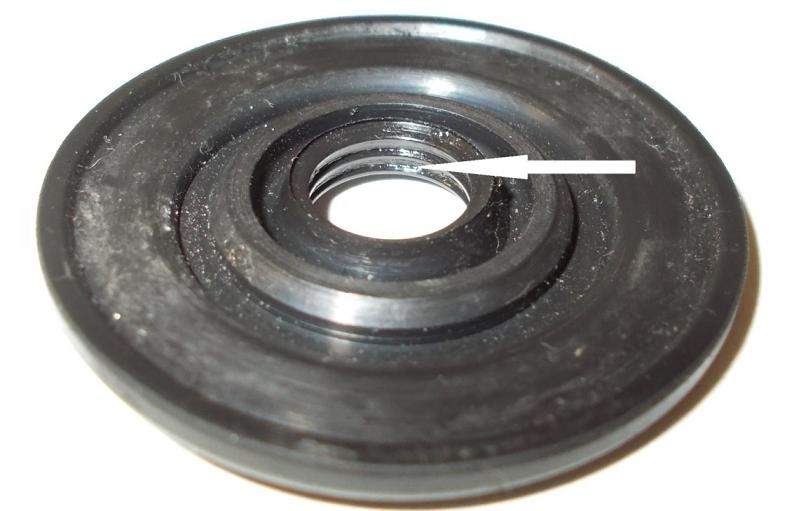

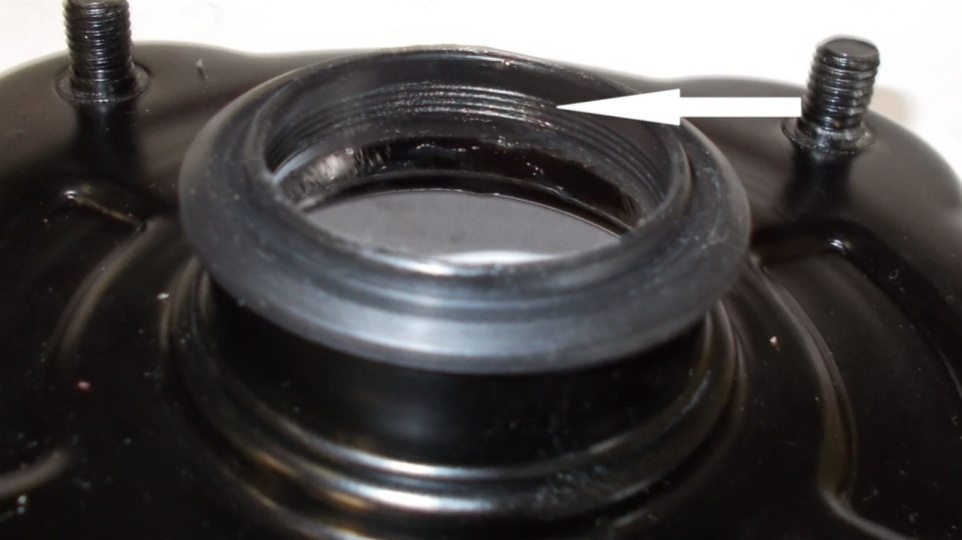

Эластичная диафрагма - основная рабочая часть устройства. Диафрагма разделяет корпус ВУТ на две камеры. Первая - вакуумная, направлена в сторону тормозного цилиндра, вторая, атмосферная - к педали тормоза. При этом, вакуумная камера сообщается через обратный клапан с источником разряжения. В исходном положении давление в камерах одинаково низкое.

- Шток поршня главного тормозного цилиндра - проходит сквозь диафрагму и одним концом соединен с тормозной педалью, а другим - с поршнем тормозного цилиндра.

- Толкатель - связан с педалью тормоза.

- Следящий клапан - перекрывает канал, соединяющий атмосферную камеру с вакуумной.

- Возвратная пружина - приводит диафрагму усилителя в ждущее состояние.

Рис. 1. Устройство штатного ВУТ

Действие ВУТ основано на создании разности давлений в его камерах.

Пропорционально силе нажатия на педаль тормоза возникает дополнительное усилие на штоке поршня главного тормозного цилиндра. Максимальное дополнительное усилие, реализуемое с помощью стандартного ВУТ, соотносится с усилием от ноги водителя с коэффициентом, равным 3,5.

После отпуска педали тормоза атмосферная камера соединяется с вакуумной, давление в камерах выравнивается. Под действием возвратной пружины диафрагма занимает исходное положение, устройство вновь готово к работе. Такими в общих чертах являются устройство и принцип работы стандартного ВУТ.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВУТ MetalPart

ПРЕИМУЩЕСТВА И КОСТРУКТИВНЫЕ ОСОБЕННОСТИ ВУТ MetalPart

коэффициент усиления7,0 . Указанный коэффициент достигается за счет применения двух вакуумных камер. ВУТ MetalPart обеспечивает эффективное торможение при меньшем усилии на педаль тормоза;
наличие двух диафрагм.Обеспечивается более продолжительный ресурс работы ВУТ — снижается нагрузка на каждую из диафрагм. При выходе из строя одной из диафрагм ВУТ MetalPart продолжает работать в режиме штатного ВУТ, с коэффициентом усиления 3,5;
меньшие габаритные размерыв сравнении со штатным. Увеличивается свободное подкапотное пространство;
стальной штуцер обратного клапана.Обеспечивает более продолжительный срок эксплуатации.

АНАТОМИЯ ВУТ MetalPart MP-BS3151-3510010

Вакуумный услилитель тормозов поставляется в упаковке из трехслойного гофрокартона, защищающей изделие от механических повреждений при транспортировке.

Для защиты от коррозии корпус ВУТ изготовлен из оцинкованного металла толщиной 2 мм и окрашен порошковой эмалью.

На фотографии ниже показан толкатель штока и фильтр-уплотнение из вспененного полиуретана. Данный фильтрующий элемент обеспечивает очистку воздуха и защищает атмосферную камеру от пыли и влаги.

В вакуумном усилителе MetalPart установлен долговечный стальной обратный клапан. На фотографии ниже крупным планом показана резьба обратного клапана со следами состава, применяемого для обеспечения герметичности соединения.

Ниже показана стопорная шайба, обеспечивающая надежную фиксацию манжеты толкателя поршня в посадочном гнезде.

Демонтировав шайбу, мы извлекаем манжету толкателя.

Дополнительное уплотнение в крышке ВУТ обеспечивает манжета с четырьмя рабочими кромками, защищающими корпус следящего клапана от попадания пыли и влаги внутрь.

Для демонстрации основного конструктивного отличия ВУТ MetalPart демонтируем крышку корпуса. В вакуумном усилителе MetalPart расположены три камеры — две вакуумных и одна атмосферная. На фотографии ниже показана диафрагма, разделяющая атмосферную и первую вакуумную камеры.

Применение двух вакуумных камер и двух диафрагм в конструкции ВУТ позволило увеличить общую полезную площадь диафрагм в два раза, что привело к повышению коэффициента усиления ВУТ MetalPart до значения 7,0 .

При выходе из строя одной из диафрагм ВУТ MetalPart продолжает работать в режиме штатного, с коэффициентом усиления 3,5.

Так выглядит полость первой вакуумной камеры:

Для демонстрации полости второй вакуумной камеры демонтируем диафрагму, разделяющую две вакуумные камеры.

Данный обзор подготовлен инженерами MetalPart для наглядной демонстрации преимуществ вакуумного усилителя производства нашей компании.

Компания MetalPart гарантирует высокое качество собственной продукции, а также ее долгую и безупречную службу при соблюдении правил установки и эксплуатации.

…отсоединяем шланг от штуцера усилителя.

…и вынимаем ось из вилки толкателя усилителя.

Снимаем вакуумный усилитель с кронштейном так, чтобы не повредить трубку гидропривода сцепления.

…и снимаем кронштейн с усилителя.

Если усилитель не заменяем, промываем его воздушный фильтр. Для этого ослабляем хомут…

…и стягиваем резиновый защитный чехол.

Отворачиваем и снимаем вилку толкателя с защитным чехлом…

Плоскогубцами с тонкими губками или пинцетом вынимаем три шайбы воздушного фильтра.

Такая замена позволит водителям получить несколько важных преимуществ:

В случае резкого торможения автомобиль не начинает уводить в сторону;
Для торможения нужно всего лишь дотронуться до педали тормоза;
Тормозные колодки не издают никаких посторонних звуков;
Устройство отличается надежностью и работает без каких-либо сбоев.

Замена ВУТ на автомобилях УАЗ

две нижних гайки кронштейна усилителя находиятся в салоне авто, они под ключ на 17, отворачиваем этот крепеж;

Устройство

Регулировка штока вакуумного усилителя тормозов УАЗ

раскручиваем гайки крепления стоп-сигнала на тормозной педали;
отсоединяем от датчика стоп-сигнала провода;

Статьи по теме:

Регулировка

Ремонт вакуумного усилителя тормозов ВАЗ 2106, 2107, 2108, 2109, 2110

клапана;
металлического корпуса;
диафрагмы;
поршня;
штока;
мощной возвратной пружины;
толкателя, который соединяется с тормозной педалью;
защитного чехла;
фланца для установки обратного клапана.

Примерные цены

Быстрая экспресс проверка вакуумного усилителя тормозов Уаз Хантер.

Как прокачать тормоза

Для того чтобы правильно прокачать тормоза, необходимо предварительно очистить клапаны прокачки от скопившейся грязи пыли, а также проверить объем рабочей жидкости в системе. Во время прокачки тормозов УАЗа нужно постоянно следить за уровнем жидкости, чтобы она не опускалась ниже минимальной отметки.

Для начала необходимо прокачать главный тормозной цилиндр. Для этого нужно установить автомобиль на смотровую яму и отключить силовой агрегат. Во время прокачки важно соблюдать технику безопасности, поэтому следует зафиксировать колеса транспорта стопорами для предотвращения самопроизвольного движения и надеть защитную одежду.

После этого можно снять защитный колпачок с цилиндрического элемента и надеть вместо него прозрачный гибкий шланг, свободный конец которого следует поместить в заранее подготовленную емкость с жидкостью.

После этого необходимо 4 или 5 раз нажать на педаль тормоза и гаечным ключом провернуть на пол оборота регулировочный клапан. В емкости с жидкостью должны образоваться пузырьки воздуха. Нужно завернуть клапан обратно и опустить педаль. Процедуру следует повторять до тех пор, пока не прекратится образование воздушных пузырей.

Порядок прокачки цилиндрических деталей должен соответствовать работе цилиндров (1-3-2-4). Начинать стоит с передних тормозных цилиндров.

После прокачки рекомендуется запустить силовой агрегат, чтобы проверить работоспособность механизмов.

Замена вакуумного усилителя уаз

…и вынимаем ось из вилки толкателя усилителя.

Снимаем вакуумный усилитель с кронштейном так, чтобы не повредить трубку гидропривода сцепления.

…и снимаем кронштейн с усилителя.

Если усилитель не заменяем, промываем его воздушный фильтр. Для этого ослабляем хомут…

…и стягиваем резиновый защитный чехол.

Отворачиваем и снимаем вилку толкателя с защитным чехлом…

Плоскогубцами с тонкими губками или пинцетом вынимаем три шайбы воздушного фильтра.

Ремонт вакуумного усилителя тормозов ГАЗ, ВАЗ, УАЗ, ГАЗЕЛЬ

Многие сразу грешат на вакуумный усилитель тормозов.

Многие владельцы автомобилей ВАЗ задумываются над ремонтом вакуумного усилителя тормозов. Какие симптомы неисправности вакуумного усилителя тормозов, я вам сейчас расскажу.

При нажатии на педаль тормоза педаль мягко идет вниз, получается, что вакуумный усилитель тормозов работает. Если бы вакуумный усилитель тормозов не работал, то ощущения при нажатии педали тормоза были бы как в ВАЗ 2101. Но такие симптомы бывают при не герметичности тормозных патрубков.

Читайте также:
