Установка трамблера 3s fe
Повод: плавающие обороты на бензине некоторых заправок (заливал несколько раз 92 - "звенят пальцы"), тупеж при резком нажатии педали газа, подергивания, повышенный расход.
Инструменты:
- Стробоскоп, в моем случае подключаемый через катушку зажигания. С простым, берущим "+" и "-" с аккумулятора несколько проще.
- Длинная крестовая и плоская отвертки
- Головка на 14 с карданчиком
Как подключить стробоскоп:
На стробоскопе, любезно предоставленном мне соседом по гаражу, три хвоста: +/- и съемник искры на высоковольтном проводе 1 цилиндра (не знаю, как правильно назвать, долее станет ясно).
Черный минус на массу - тут без вариантов.
Красный плюс нужно подключить к положительному контакту разъема возбуждения обмотки катушки зажигания. На катушке зажигания со стороны высоковольтного провода, прямо над этим высоковольтным проводом есть один едиственный разъем, в нем "+" и "-". Нам то и нужно взять от сюда плюс, он дальний от моторного щитка (ближе к двигателю).
Прищепка-съемник просто вешается на высоковольтный провод 1 цилиндра в районе маслозаливной горловины.
Процесс займет от 40 мин до 1,5 ч.
Из личного опыта: если вам на станции (или вы сами) пытаются выставить зажигание без замыкания контактов в диагностическом разъеме - результата это никакого не даст!
Наш проект живет и развивается для тех, кто ищет ответы на свои вопросы и стремится не потеряться в бушующем море зачастую бесполезной информации. На этой странице мы рассказали (а точнее - показали :) вам Как установить трамблер на 3s fe . Кроме этого, мы нашли и добавили для вас тысячи других видеороликов, способных ответить, кажется, на любой ваш вопрос. Однако, если на сайте все же не оказалось интересующей информации - напишите нам, мы подготовим ее для вас и добавим на наш сайт!
Если вам не сложно - оставьте, пожалуйста, свой отзыв, насколько полной и полезной была размещенная на нашем сайте информация о том, Как установить трамблер на 3s fe .
Двигатель 3S-FE, который мы будем разбирать, появился в 1986 году на Toyota Camry и дожил до первого поколения Avensis. У этого двигателя чугунный блок цилиндров, алюминиевая ГБЦ, в которой 16 клапанов без гидрокомпенсаторов в их приводе. В приводе ГРМ используется зубчатый ремень, который приводит только впускной распредвал, а выпускной приводится шестеренчатой передачей.
На нашем YouTube-канале вы можете посмотреть разборку 2-литрового двигателя 3S-FE, снятого с Toyota RAV4 2000 года выпуска.
Надежность двигателя Toyota 3S-FE
Двигатель 3S очень прост и надежен, но в эксплуатации шумноват и имеет небольшой масляный аппетит. Реально слабых мест у него нет. При нормальном обслуживании и своевременной заменой масла он легко пройдет более 500 000 км.
Однако ресурс двигателей 3S-FE, которые поступили в производство в августе 1996 года, хуже. Эти двигатели получили облегченные поршни и шатуны, а коленвал остался прежним, образца 1988 года. Подробнее об этом мы расскажем дальше.
Большой расход топлива
Большой расход топлива на двигателе 3S-FE чаще всего может быть связан с неисправностью лямбда-зонда. Реже – с неисправностью датчика впускаемого воздуха, он расположен в корпусе воздушного фильтра. Или же виновником может быть MAP-сенсор, т.е. датчик абсолютного давления.
Дроссельная заслонка и клапан холостого хода
Дроссельная заслонка двигателя 3S-FE имеет тросовый привод и, на поздних версиях, датчик положения заслонки. Для работы двигателя на холостом ходу используется электронный регулятор холостого хода. Напомним, что благодаря ему при полностью закрытой механической заслонке воздух, необходимый двигателю для работы на холостом ходу, идет в обход заслонки через канал регулятора холостого хода.
Проблемы с холостым ходом на двигателе 3S-FE обычно устраняются очисткой регулятора.
Дроссельная заслонка на этом моторе загрязняется парами масла и сажей. Пары масла во впуске появляются из-за не совсем эффективного их отсеивания системой вентиляции картера. А источником сажи является система EGR. После очистки дроссельной заслонки отклики двигателя становятся заметно живее.
Выбрать и купить дроссельную заслонку для двигателя Toyota, вы можете в нашем каталоге контрактных запчастей.
Сдвоенные катушки зажигания
C августа 1996 года на двигателе 3S-FE была модернизирована система зажигания. Вместо трамблера были установлены две сдвоенные катушки зажигания, то есть, каждая катушка обслуживает две свечи. Таким образом, каждая свеча дает искру дважды в течение 4-х рабочих тактов. Следовательно, нагрузка на свечи и высоковольтные провода выше.
На практике, так оно и оказалось: по сравнению с системой с трамблёром катушечное зажигание на моторе 3S-FE потребовало вдвое больше внимания. Т.е., если прежде высоковольтные провода служили более 10 лет, то в паре с этим катушками их ресурс сократился до 5-6 лет. Да и сами катушки оказались не такими уж долговечными на фоне механического распределителя зажигания.
Система EGR
Система EGR используется на двигателе 3S-FE с самого начала. Система работает в трех режимах, ориентируясь на температуру и нагрузку на двигатель. Рециркуляция отработавших газов отсутствует до достижения рабочей температуры, а также при полностью открытом дросселе (максимальной нагрузке). При малых нагрузках (т.е. неторопливой езде) рециркуляция газов малая. Максимальная подача отработавших газов во впуск происходит при средней нагрузке и постоянной скорости (например, при движении по шоссе).
Для гибкого управления рециркуляцией используется электровакуумный клапан. Он управляет клапаном EGR не напрямую, а через вакуумный модулятор – это по сути корпус в мембраной. Разрежение открывает клапан EGR, а давление закрывает. Т.е. по умолчанию клапан EGR закрыт.
Чаще всего в этой системе на двигателе 3S-FE выходит из строя электровакуумный клапан. Из-за этого двигатель начинает жестко работать, т.е. детонировать при средних нагрузках в диапазоне от 1500 до 2500 об/мин. Т.е. отработавшие газы не подаются во впуск, из-за чего температура сгорания топливо-воздушной смеси сильно повышается.
Электровакуумный клапан (он расположен снизу на впускном коллекторе) можно проверить на электрическое сопротивление: значения должны быть от 33 до 39 Ом.
Клапан EGR проверяется на работающем двигателе. Для этого надо отсоединить трубку на клапане, вместо нее подсоединить ручной вакуумный насос и создать разряжение. Если по мере роста разряжения на входе Q двигатель начнет нестабильно работать и даже заглохнет, то все компоненты работают исправно.
Форсунки
Засорившиеся топливные форсунки являются причиной неуверенного запуска двигателя 3S-FE на холодную или горячую. Их замена решает проблемы с запуском.
Вентиляция картера
Система вентиляция картера двигателя 3S-FE не слишком усердно отсеивает пары масла от газов. Поэтому пары масла оседают во впускном коллекторе и на дроссельной заслонке. Для улавливания паров масла некоторые владельцы устанавливают внешний маслоотделитель, или даже 2 маслоотделителя.
Датчики температуры охлаждающей жидкости
На двигателе 3S-FE два датчика температуры охлаждающей жидкости. Один (двухконтактный) отправляет показания в ЭБУ, а второй (одноконтактный) – на указатель на приборной панели.
Масло в свечных колодцах
Бывают случаи попадания масла в свечные колодцы. При этом возникают пропуски зажигания, т.е. двигатель нестабильно работает, едва не глохнет на холостом ходу и сильно теряет в мощности. При выкручивании свечей обнаруживается, что они залиты маслом.
Масло попадает в колодцы через их нижнюю резьбу. Колодцы свечей на двигателе 3S, как и на многих бензиновых моторах, представляют собой трубки, вкрученные в ГБЦ над свечным каналом.
Для борьбы с попаданием масла необходимо выкрутить трубки и посадить их на новый резьбовой герметик.
Ремень ГРМ
Ремень ГРМ также приводит помпу и масляный насос. Менять ремень нужно каждые 80 000 – 100 000 км. При обрыве ремня ГРМ на двигателе 3S-FE поршни и клапана не встречаются.
Регулировка клапанов
Регулировка тепловых зазоров клапанов производится подбором шайб, устанавливаемых на тарельчатые толкатели. Каждая оригинальная шайба стоит около 9 долларов. Но сегодня на рынке хватает заменителей. Кроме того, сюда подходят шайбы от многих других двигателей, в т.ч. от лицензионных агрегатов Geely. Диаметр таких шайб очень распространенный – 28 мм.
К регулировке тепловых зазоров владельцы приходят при появлении характерного цоканья клапанов при работе двигателя.
Шатунно-поршневая группа
С конца 1996 года двигатели 3S-FE выпускались с облегченными поршнями и шатунами. Шатунно-поршневая группа сбросила порядка 740 грамм. А коленвал остался прежним, т.е. балансировку кривошипно-шатунного механизма они не пересматривали.
Шатуны образца 96-го тоньше, а поршни облегчены за счет придания им Т-образного профиля. Также можем обратить внимание на запрессованные, а не плавающие, поршневые пальцы и вдвое уменьшившееся количество отверстий для слива масла из канавок маслосъемных колец.
В целом не будем сильно критиковать конструкцию этих поршней. На практике они серьезных проблем не создают. Но их маслосъемные кольца более чувствительны к закоксовыванию. Бывает, приходит заливать в цилиндры раскоксовку, и это помогает.
Шатунные болты
Номера шатунных болтов двигателя 3S-FE не менялись с 1994 года. Но с 1996 года по 2001 год на эти двигатели попали недостаточно прочные шатунные болты. Они отрывались по шляпкам. Это происходило как при повторной затяжке, так и в процессе эксплуатации. Как правило после ремонта, связанного со снятием и установкой крышек шатунов на старые болты. Сейчас уже известно, что японцы меняли шатунные болты на прочные по отзывной кампании. В общем, при снятии и установке шатунных крышек на двигателе 3S-FE крайне рекомендуется полная замена шатунных болтов.
Здесь по ссылкам вы можете посмотреть наличие на авторазборке конкретных автомобилей Toyota заказать с них автозапчасти.
Итак, чтобы выставить зажигание без использования стробоскопа:
1. Совмещаем метку на шкиве коленвала (маховика, смотря какой двигатель, точно есть в мануалах) с меткой опережения зажигания (обычно недалеко от ВМТ).
2. Снимаем провод с первой свечи и одеваем на запасную свечу (если её нет - тогда выкручиваем :).
3. Свечу кладём резьбой на массу двигателя. Тут надо проверить, чтобы контакт был хороший, иначе есть риск вообще не добиться искры.
4. Включаем зажигание, но машину не заводим.
5. Отпускаем болты крепления трамблёра и вращая его (если искры нет, а контакт свечи с массой хороший - попытайтесь вращать чуть побыстрее) добиваемся проскакивания искры.
6. Как только поймали искру - фиксируем трамблёр в этом положении. Всё - зажигание выставлено!
После такой установки, проверил - центр кулачка совпал с риской на трамблёре, можно было и по ней выставлять, но моё ИМХО - так точнее, ибо на глаз найти центр бегунка и совместить с риской тяжелее.
Это точно справедливо для транзисторной системы зажигания, для контактной - не уверен, т.к. есть мнение, что кулачкам нужно центростремительное ускорение, тобиш двигатель должен вращаться, иначе показания будут не точными.
Проверка и регулировка угла опережения зажигания Toyota Camry
Общие сведения

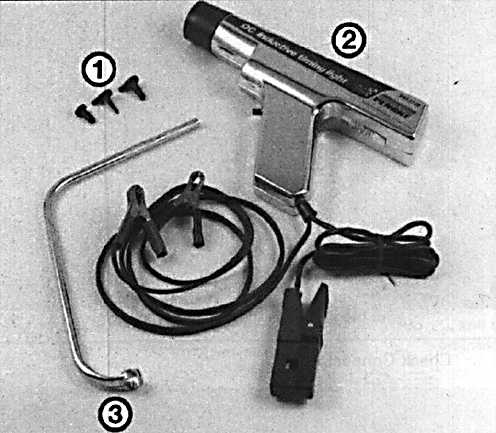

Инструменты, необходимые для проверки и регулировки угла опережения зажигания
1 – вакуумные пробки, которые необходимо использовать для закрытия вакуумных шлангов, отсоединенных во время проверки угла опережения зажигания;
2 – стробоскоп;
3 – гаечный ключ, необходимый для ослабления болта крепления распределителя зажигания
Видео про "Проверка и регулировка угла опережения зажигания" для Toyota Camry
