Трехуровневый регулятор напряжения (РН) представляет собой один из основных составляющих элементов генераторного устройства. Как известно, выход из строя генератора может привести к неработоспособности автомобиля в целом, поэтому состояние всех его деталей и механизмов всегда должно быть рабочим. Подробнее о регуляторе, его разновидностях, а также диагностике вы можете узнать из этого материала.

Характеристика регулятора напряжения

Что такое регулятор постоянного тока, какую роль он играет в автомобильном генераторе, какое напряжение должен выдавать генератор? Можно ли поднять и увеличить количество выдаваемого параметра с помощью простейшего трехуровневого устройства? Для начала давайте разберем, какова конструкция элемента и в чем заключается его предназначение.

Назначение

Итак, для чего применяется электронный регулятор напряжения генератора автомобиля? При запуске силового агрегата, как известно, в первую очередь начинает вращаться коленчатый вал, это происходит в результате воздействия на него постоянного тока. Ток в амперах осуществляет начало движения роторного механизма, после чего начинает функционировать генераторный узел. Регулятор постоянного напряжения используется для контроля всех процессов.

Если напряжение будет не высоким, а из-за выхода из строя регулятора напряжения генератора мощность механизма будет отсутствовать, узел запустить не получится. При отсутствии мощности генератора ток в амперах просто не будет подаваться на оборудование. Простой регулятор напряжения дает возможность удерживать ток в амперах в указанном диапазоне, это его основное предназначение.

Конструкция

Теперь разберем вопрос устройства: любой повышающий РН, даже простой и самодельный, будет состоять из:

1. Выпрямительного блока. Этот элемент включает в себя несколько диодных компонентов, обычно их количество равно шести. Все компоненты этого блока подключаются между собой по специальному мосту.
2. Роторный механизм с обмоткой. Это устройство осуществляет вращение вокруг оси, его предназначение заключается в образовании магнитного поля внутри узла.
3. Статорный механизм. На корпусе данного устройства расположены три обмотки, подключенные друг к другу. Благодаря этим обмоткам обеспечивается не только обеспечение более повышенного заряда, а также увеличения мощности для автомобильного аккумулятора. Они также позволяют обеспечить током всю электросеть транспортного средства.
4. Крыльчатки. Данный элемент устанавливается на внешней части механизма. Крыльчатка используется для обдува и охлаждения обмотки, без нее возможен перегрев последней.
5. Корпусная крышка. Ее назначение заключается в скрытии все составляющих конструктивных частей узла, благодаря чем у обеспечивается надежная защита устройства от воздействия грязи и пыли. В зависимости от модели, крышка может иметь специальный кожух — если конструкция подразумевает его наличие, то регуляторный элемент будет расположен сразу за ним.
6. И само реле. Если генератор выдает большое напряжение, не свойственное для бортовой сети, или слишком низкое, то реле позволит стабилизировать этот параметр до нужного уровня. Стабилизатор должен обеспечить именно оптимальное напряжение, не повышенное и не пониженное (автор видео — Виталий Галанкин).

Принцип работы

В том случае, если вы решите подключить обмотку без регуляторного устройства к источнику питания, то значение постоянного тока после подсоединения, разумеется, будет повышенным. С помощью данного устройства осуществляется выравнивание значения, что позволяет предотвратить поломку оборудования. Регуляторное устройство асинхронного генераторного узла — это, фактически, выключатель. Если напряжение на зажимах генератора не соответствует норме, механизм осуществляет регулировку параметра до нужного значения.

Перед тем, как повысить напряжение генератора, необходимо точно узнать, сколько должен быть параметр на конкретном устройстве. В идеале значение должно варьироваться в районе 14-14.2 вольт, но допускается от 13.6 вольт. Здесь многое зависит от модели автомобиля и самого генераторного узла, установленного на нем. Поэтому точно узнать, сколько вольт должно быть, нужно в технической документации.

Следует отметить, что выработка параметра производится по принципу — когда вращается роторный узел, на обмотку поступает невысокое напряжение, а в ходе вращения на выводах механизма образуется переменный ток. Впоследствии он передается на обмотку. Если вы не знаете, как повысить напряжение генератора, то в первую очередь следует проверить качество натяжки самого ремня. Как правило, о необходимости увеличивать и повышать значение напряжения автовладельца задумываются в том случае, если ремешок устройства ослаб, хотя его нужно просто подтянуть (автор видео — канал T-Strannik).

Разновидности

Схема подключения РН практически идентична на всех видах генераторных узлов, однако существуют определенные разновидности девайсов.

Какие виды РН можно найти в продаже:

1. Двухуровневые РН. Такие регуляторы на сегодняшний день считаются устаревшими, в большинстве своем они используются на отечественных авто. Конструктивно такой РН состоит из электромагнитного элемента, подключаемого к контроллеру обмотки. Также устройство оснащается пружинами, которые используются как задающие элементы, и подвижным рычагом, использующимся для стабилизации.
   Двухуровневые РН обычно небольшие по размерам. Существенным минусом девайсов такого типа считается невысокий срок службы, в результате чего они довольно быстро выходят из строя.
2. Полупроводниковые РН на 40 ампер. В отличие от вышеописанных, такие РН обладают более высоким сроком службы, а это, в свою очередь, обеспечивает их более стабильную работу на протяжении всего ресурса эксплуатации.
3. Трехуровневные РН. Такие девайсы по конструктивным особенностям схожи с вышеописанными. Единственно и важно отличие заключается в наличии в конструкции добавочного сопротивления.
4. Многоуровневые РН. Как можно понять из названия, такие РН имеют много уровней защиты благодаря тому, что в их конструкции может быть 3-5 добавочных сопротивлений. В результате этого многие специалисты считают, что такое РН более эффективны и надежные, чем другие виды.

Фотогалерея «Самые распространенные виды РН»

Проведение диагностики РН своими руками

Теперь расскажем о том, как проверить трехуровневый регулятор напряжения своими руками. Процедура проверки регулятора может быть произведена как на СТО, так и в гаражных условиях, мы же рассмотрим второй вариант. Проверка регулятора напряжения на 40 ампер или меньше должна выполняться с помощью тестера — вольтметра либо мультиметра. Также следует учитывать, что выявление неисправностей в работе РН должно производиться исключительно при полностью заряженной АКБ.

Итак, как проверить регулятор напряжения генератора с помощью тестера:

1. В первую очередь нужно открыть капот и повернуть ключ в замке, включив зажигание.
2. Далее, производится запуск силового агрегата. Двигатель должен поработать вхолостую какое-то время, для получения более точных данных диагностики рекомендуется включить оптику. Число оборотов при работе двигателя должно составлять в районе 2.5-3 тысяч. Чтобы ДВС перешел в такой режим работы, обычно требуется подождать примерно 10 минут.
3. Затем производится подключение щупов тестера к аккумуляторным выводам. Когда вы подключили тестер, на его дисплее должны высветиться показатели диагностики, в идеале они должны составлять примерно 14.1-14.3 вольта.

Если проверка показала другие значения, будь они более высокими или низкими, то нужно заняться ремонтом генераторного узла. Но как показывает практика, проблема обычно кроется именно в РН, поэтому вероятнее всего, его придется заменить. Перед тем, как приступить к диагностике, удостоверьтесь в том, что ремень нормально натянут. Во время диагностики не допускается замыкание контактов, так как это может стать причиной деформации и выхода из строя выпрямительного блока.

Видео «Подключение трехуровневого РН своими руками»

Подробная инструкция по подключению трехуровневого РН с описанием основных нюансов приведена в ролике ниже (автор — канал altevaa TV).

Ну старая не зило так износилась, может потому 13,5-13,7 максимум выдавала, что не совсем идет для заряда аккума, особенно зимой.

Поставил на массу регулятор

Ну идовольный пошел заводить машину смотреть че там у меня с напряжением, завел, а там .

А там фиг вам, и на приборке аккум загорелся, типа не робит гена, и катаешься ты на аккуме, на новом.

Ну естественно я еще пару раз все перепроверил по желкал, смысла ноль, результат тот же.
Начал нервничать, типа тока что было 13,4, а щас 12,1-13,0 с аккумулятора.

Позванил пацану, сказал он мне, что скорее всего сгорел мост диодный, ну я раз по советовали сходил и купил,

поменЯли мы его, без снятия самого генератора, и .

В общем мост старый был целый, и копались мы копались и поняли мы, что надо гену походу менять, так как все нафиг перепробовали. Не работает он и все, хоть тресни.

Но новый генератор стоит не мало не много 3000-3500₽, которых у меня не то, что бы не было, а прросто напросто жаба душит такое бабло тратить.

Ну доехал я до дома на аккуме простояла так у меня тачка 2 дня, а я мыслил че делать то? Новый что ли брать?

И тут мне случайно вообще посоветовали отличного автоэлектрика, а я спросил гену он сможет починить, на что мне ответили: " да без проблем" .

Ну я естественно на яму около дома, в заброшенных боксах, так как помочь мне не кто не хотел, снял генератор и побежал к автоэлектрику, предварительно ему позвонив, мне сказали, что может даже в течении суток крутанет его.

Я отдал гену и отправился на работу, а машина не далеко от дома стояла, приходилось Жене бегать за ней смотреть, аккум я снЛ потому что на зарядку.

А на завтра обещали снег и -15, это значит либо я делаю сегодня и езжу дальше, но тут не от меня зависит буду я ездить или нет, или кинуть машину в старых боксах без присмотра, и поменять гену хрен пойми когда.

И тут на ночь глядя, а точнее вечером темным звонит автоэлектрик, говорит забирай в течении 20 минут или завтра, а мне завтра не вариант вообще, ну я на такси, потому что не один "знакомый" не согласился мне опять помочь, уехал к электрику.

Приехав он мне продемонстрировал работу гены, уже исправного, и сказал что было там все в КЗ, куда то там делись все тексталитовые шайбы из генератора, все сделал нужное поменял, и напряжение поднял с гены с 13 с лишним вольт на 14,2-14,4 вольта.

Ну и нужно было ставить мне гену только сейчас или некогда, прришлось ночью под фонариками телефонов ставить гену на ощупь, помогала Жена, так как все включили неожиданно абонента, у всех дела, проковырялись мы с ней в темноте часик примерно, за одно прокачали тормоза, после смены тормозного цилиндра.

А этот регулятор я сдал обратно в магаз, че в нем было не так я не понял, а автоэлектрик мне сказал, что таким штукам не верит, толи они еще сырые в плане не дороботки, толи просто привык по старинке без всяких лишних штук, короче говорит сдай и не ипи мозг.

В результате за ремонт он взял 700₽ в отличии от стоимости нового, это не так бьет по карману, за что ему спасибо.

1. Подготавливаем автомобиль к выполнению работы и отсоединяем колодку провода от отрицательного вывода аккумуляторной батареи (см. "Подготовка автомобиля к техническому обслуживанию и ремонту").

2. Отсоединяем колодку провода от вывода D генератора и снимаем защитный колпачок.

3. Ключом на 10 мм отворачиваем гайку крепления наконечников проводов к выводу "+" генератора.

4. Снимаем наконечники двух проводов с контактного болта.

5. Освобождаем три пружинных фиксатора крепления кожуха выпрямительного блока.

. и снимаем кожух с генератора.

Крестовой отверткой отворачиваем два винта крепления регулятора напряжения.

6. Снимаем регулятор напряжения и отсоединяем от его вывода колодку провода.

7. Ключом на 10 мм отворачиваем гайку крепления наконечника провода конденсатора. Крестовой отверткой отворачиваем винт крепления конденсатора.

8. Снимаем конденсатор.

1. Осматривая щетки регулятора напряжения, убеждаемся в их подвижности. Если щетки обломаны или сильно изношены (выступают из щеткодержателя не более чем на 5 мм) либо их подклинивает в щеткодержателе, регулятор заменяем.

При подсоединении проводов, подающих напряжение к регулятору напряжения, строго соблюдайте полярность. Неправильное подсоединение проводов выведет из строя исправный регулятор.

Вольтметром контролируем напряжение, подаваемое на регулятор.

3. Включаем блок питания и подаем напряжение 13 В на регулятор. Контрольная лампа должна загореться, свидетельствуя о том, что при таком напряжении в бортовой сети автомобиля ток возбуждения будет поступать на обмотку ротора генератора.

4. Постепенно поднимаем напряжение до тех пор, пока контрольная лампа не погаснет. Напряжение, при котором гаснет контрольная лампа, должно быть 14,5-14,7 В.

5. Снижать подаваемое напряжение, пока контрольная лампа не загорится снова. Напряжение, при котором включилась контрольная лампа, не должно быть ниже 13,2 В.

Измерить емкость конденсатора можно только специальным прибором. Убедиться в неисправности конденсатора можно с помощью омметра с пределом измерения не менее 1000 кОм

6. Подсоединяем к выводам конденсатора омметр и наблюдаем за его показаниями. Если конденсатор не "пробит", то при присоединении к нему выводов прибора омметр в первый момент будет показывать небольшое сопротивление, затем это сопротивление будет быстро увеличиваться, пока не стабилизируется. Аналогичное изменение показаний омметра должно повториться при изменении полярности прибора.

Неисправные конденсатор и регулятор напряжения заменяем.

Устанавливаем конденсатор и регулятор напряжения в обратной последовательности.

В 1995 году Волжский автозавод приступил к выпуску новой модели четырехдверного седана ВАЗ-2110. Данная модель вначале создавалась на базе «восьмерки», однако большое количество внесенных изменений выделило этот автомобиль в отдельный класс, послуживший впоследствии прародителем нескольких моделей ВАЗовских малолитражек.

На номенклатуру применяемых в настоящее время запчастей значительное влияние оказывают конструктивные особенности и новшества, внедренные в данной марке автомобиля. В ВАЗ-2110 применена система электронного управления двигателем и впервые внедрен бортовой компьютер, выступающий в данном случае в качестве диагностического блока. Подобные новшества привели к значительному увеличению применяемых в автомобиле датчиков, качество изготовления которых оставляло желать лучшее. До сих пор проблема выхода из строя диагностической системы ВАЗ-2110 стоит достаточно остро. Положительным моментом внедрения инноваций в конструкции автомобиля является использование оцинкованного металла, что увеличило срок службы корпусных деталей. Потребности в таких видах деталей напрямую зависят от регионального местонахождения автомобиля и возрастают при перемещении к северным регионам.

Для тех, кто ищет. На генератор 9402.3701 на ВАЗ 2112

ставится Регулятор напряжения трехуровневый 67.3702-02

Само реле регулятор закрепил "за" адсорбером:

Сделал себе разминусовку. Всё из-за того, что у меня при повышенной громкости музыки появлялась просадка с 13.6 до 12 Вольт и нижу, в следствии ажно магнитола выключалась)

Выкинул стандартный "минус" и прифигачил такой вот кусок:

Вторым отрезком привернул массу к стойке:

Третьим этапов провел к головке блока цилиндров:

И четвертым этапом "минус" на генератор:

Показания в "среднем режиме" работы регулятора напряжения на холостом ходу работы двигателя без источников потребления:

Тот же "средний режим", но уже с включением потребителей по максимуму:

А теперь Показания в "максимальном режиме" работы регулятора напряжения:

И показания под "нагрузкой":

ИТОГ: Доволен, что регулятор повысил мне напряжение. Разминусовка дала желаемое, то есть просадка от музыки теперь составляет порядка

Одной из популярных доработок среди владельцев автомобилей LADA считается установка выносного трехуровневого регулятора напряжения (ТРН). Расскажем про его назначение и как его установить своими руками.

Недостатки электрооборудования ВАЗ 2110

Откуда, собственно, исходят все претензии к АКБ? Хороший ухоженный аккумулятор прослужит пять-семь долгих зим и никаких вопросов к нему не возникнет, если правильно его заряжать, правильно разряжать и хоть немного следить за его состоянием. В случае, когда АКБ заряжается прямо на борту автомобиля, что чаще всего и происходит, зарядный ток сильно зависит от количества потребителей на борту.

Чем их больше, тем скупее становится генератор и уделяет АКБ все меньше внимания. Ему же нужно прокормить прожорливые противотуманки, мощную аудиосистему, дополнительные средства комфорта, холодильники, обогреватели стекол, зеркал и сидений, да мало ли чего еще понапридумывают тюнингеры. А генератор разработан с учетом номинального зарядного тока, не учитывая дополнительной нагрузки. В результате, батарея сидит на голодном пайке, постоянно недозаряжается, особенно зимой, пластины осыпаются и через два года изнурительной работы просится на свалку. Виним мы, конечно, аккумулятор. Только зря.

Как снять РН

Извлечь старый регулятор можно без заезда на СТО. Для этого необходимо проделать следующие операции:

1. Отсоединить клеммы с АКБ.
2. Ключом на 10 открутить гайки со шпильки и отключить силовой кабель.
3. Отстегните три защелки на пластиковом кожухе. После этого открывается доступ к регулятору.
4. Далее выкрутите два винтика ключом на 8 и отсоедините еще один провод.
5. После этого можно извлекать заводской РН и заниматься установкой 3-уровневого.

Отметим, что установка нового генератора происходит в обратной последовательности. Есть лишь одна особенность: требуется вывести два провода для модуля управления. Очень важно, чтобы модуль управления был закреплен очень хорошо, а также не было вероятности попадания туда влаги.

Как стабилизировать напряжение

Виноваты и мы сами, но есть определенные претензии к штатному регулятору напряжения. Не может он, бедный, учесть ту массу задач, которую мы наваливаем на его маленькую голову в процессе улучшения автомобиля и довешивания разных приборов. Появилось свежее решение, особенно актуальное в автомобилях ВАЗ десятого семейства и выше. Не потому что именно эти автомобили чаще всего напичканы дополнительными устройствами, а потому что сконструирован генератор и реле-регулятор впритык к номинальному потреблению тока.

Трехуровневый регулятор напряжения ВАЗ 2110 работает в тесной связке с генератором. Не нужно напоминать, что генератор вырабатывает электрический постоянный ток непостоянного номинала. То есть, чем выше обороты двигателя, тем большее напряжение на выходе выдавал бы генератор, а это не всем приборам полезно. Не было бы регулятора напряжения, оно скакало бы в бортовой сети от 10 до 16 вольт и выше, а это неприемлемо для большинства приборов и устройств.

Процесс замены

Процесс снятия генератора на Калине зависит от того, стоит ли на нём натяжитель или нет. Ремень без натяжителя снимается только вместе с генератором или просто разрезается (если старый).

1. Скинуть «минусовой» провод с АКБ.
2. Ослабить крепление генератора, и снять ремень.

Ключом на 13 ослабляем натяжитель и снимаем ремень.

Нажав на фиксатор, отщелкиваем пластиковую колодку.

Приподнимаем пыльник и откручиваем гайку на 10.

Болты крепления находятся сверху и снизу генератора.

Защелки расположены на боковой поверхности крышки.

Крепление реле регулятора: 1 – контакт под втулкой, 2 – болты крепления корпуса реле.

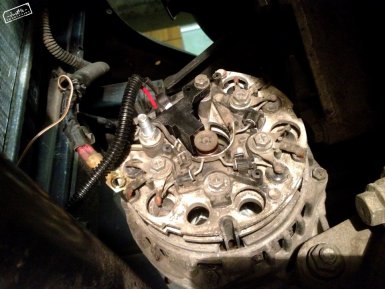

Вид на генератор со снятым реле.

После сборки узла необходимо проверить надежность подсоединения проводов и натянуть ремень генератора.

Важно! Перед установкой нового реле зарядки генератора на Калине рекомендуется проверить его состояние : убедитесь в целостности щёток (они должны вступать из корпуса «релюшки» не менее, чем на 5 мм); лёгкое, без задержек, отщёлкивание в начальное положение после нажатия.

Критический износ щеток на старом реле.

Коротко об артикулах и применимости

Говорить о применимости того или иного реле зарядки следует после того, как установлена модель генератора, с которого она была снята.

На Калину, Гранту и Приору преимущественно устанавливались одинаковые 9402.3701-06 или 9402.3701-14 (14 В, 85 А). Артикулы совместимого реле напряжения:

КЗАТЭ «Орбита» (Саранск) 849.3702, стоимостью 500-750 руб.

Новый регулятор напряжения Саранского производства.

Применение трехуровневого регулятора напряжения

Для этого и установлен регулятор напряжения. В тонкости мы вдаваться не станем, но реле завязано с щеточным узлом и регулирует выходное напряжения путем ограничения и стабилизации токов обмотки генератора. Нормальная работа реле-регулятора на ВАЗ 2110 предполагает наличие 13-14 вольт на выходе и этого вполне достаточно аккумулятору для нормальной подзарядки в рабочем режиме.

Достаточно, если не довешивать дополнительных потребителей электричества. Это явный промах инженеров, хотя скорее всего, они пользуются конструкцией генератора полувековой давности, когда самым мощным потребителем на борту мог быть разве что магнитофон с кассетами. Именно в этот момент на сцену должны выйти трехуровневые регуляторы напряжения и предложить свою помощь.

Проверяем работу

Как использовать режимы:

• Положение переключателя «min» — для работы при высокой температуре окружающей среды (выше 20ºС), а также при эксплуатации в особо тяжелых условиях (движение в пробках, затяжные подъемы в горах и пр.);
• Среднее положение переключателя – для работы при температуре окружающей среды от 0ºС до 20ºС;
• Положение переключателя «max» — для работы при низкой температуре окружающей среды (ниже 0ºС), а также для подзарядки разряженного аккумулятора.

Средняя нагрузка (ПТФ, габариты, музыка и вентилятор отопителя на первой скорости)

Максимальная нагрузка, активировано максимальное число потребителей

А вы будете устанавливать на свой автомобиль трехуровневый регулятор напряжения? Участвуйте в опросе, оставляйте свои отзывы в комментариях.

Напомним, еще одна причина низкого напряжения бортовой сети может быть плохая «масса».

Принцип работы устройства

Трехуровневые регуляторы способны выполнить практические любые условия, которые необходимы АКБ для качественной зарядки, причем общее напряжение сети не падает, а только стабилизируется. Сложного в его устройстве нет ничего, поскольку это тот же регулятор, только три штуки, с особым электронным механизмом управления, который может учитывать очень важные вещи:

1. Состояние аккумулятора.
2. Уровень его заряда.
3. Нагрузку на аккумулятор.
4. Температуру окружающей среды.
5. Количество оборотов двигателя.

Исходя из этих данных, устройство может самостоятельно устанавливать оптимальное зарядное напряжение для АКБ, не обделяя других потребителей, что очень важно зимой и в темноте.

Стоит ли делать регулятор самостоятельно

Как мы уже упоминали ранее, главным элементом схемы является некое количество диодов. Поиск трехступенчатых переключателей для них достаточно проблематичен. Помимо этого, нужно правильно рассчитать и поставить радиаторы для охлаждения. В ином случае значительно повышается риск перегорания диодов.

В процессе разработки регулятора понадобятся длинные провода, потому что подключение осуществляется непосредственно к прибору через крышку.

Дополнительно понадобится сделать или найти подходящий корпус из пластика для такого оборудования. Все внутренности должны быть надежно закреплены внутри устройства.

Режимы работы регулятора ВАЗ 2110

Поскольку устройство имеет трехуровневую схему, то градаций должно быть три:

• минимальное напряжение, которое поддерживает регулятор составляет 13,6 В, это применимо к
• сложным условиям эксплуатации при высокой температуре воздуха;
• нормальный режим стабилизирует напряжение на уровне 14,3 В;
• максимальный — это напряжение не менее 14,7 В для работы в условиях нагрузок при низких температурах воздуха.

Установка трехуровневого реле проводится быстро и без проблем и не сложнее замены щеток. Инструкция, которой комплектуется устройство, подробно объясняет каждый шаг, включая коммутацию. Цена трехуровневого регулятора для ВАЗ 2110 составляет не более 350 рублей в зависимости от производителя.

Таким образом, взвесив все за и против устройства, можно за небольшие деньги значительно продлить жизнь аккумулятору и стабилизировать работу электрооборудования в автомобиле. Удачных всем дорог и стабильного напряжения в сети!

Процесс подключения регулятора

Перед началом монтажных работ отсоедините минусовые клеммы с аккумулятора. Важно полностью скрутить ее с АКБ.

Далее откручивается гайка генератора при помощи соответствующего ключа. Для получения доступа к кожуху снимается колодка, которая обычно крепится на трех защелках. Для отсоединения нужно немного поддеть колодку с краю. Далее кожух должен легко сниматься.

Следующим шагом идет выкрутка винтов, но предварительно убедитесь, что штекер полностью демонтирован. Далее снимается гайка, торцы которой следует хорошо обработать напильником. Это нужно для того, чтобы улучшить контакт диодного моста с втулкой. Щеткодержатель монтируется на место регулятора. Важно в процессе установки позаботиться о его уплотнении, чтобы надежнее зафиксировать прибор.

Следующим этапом идет обратный монтаж пластикового кожуха на его место и можно начинать укладывать провод регулятора. Все делайте аккуратно и учитывайте размещение основной проводки машины.

Чтобы провода не болтались – закрепите их пластиковыми хомутиками.

Только по завершении всех вышерассмотренных действий осуществляется монтаж самого прибора. Контакт с массой должен быть надежным. Нередко для этого применяется шунт, который позволяет скрепить корпуса регулятора и генератора намного лучше.

Как только устройство было подключено, необходимо прикрутить другие провода из комплекта. По завершении всех монтажных работ следует проверка работоспособности устройства. Важно загрузить аккумулятор на полную – включайте печку, магнитолу, фары и так далее.

популярных из Одной доработок среди владельцев автомобилей считается LADA установка выносного трехуровневого регулятора ТРН (напряжения). Расскажем про его назначение и его как установить своими руками.

Для нужен чего

Нагрузка на бортовую сеть автомобиля широких в меняется пределах. Зависит это от разных например, факторов, от времени года (температуры) и от источников Низкое. потребления напряжение приводит к недозарядке аккумулятора, сокращает что его срок службы. Выносной регулятор трехуровневый напряжения позволяет переключать уровень зарядки напряжения аккумулятора по желанию (например, минимум 13,6В; Какой 14,7В).

максимум ТРН подходит на LADA

Инструкция по установке и подключению

автомобилей Для Lada (кроме Vesta, XRAY), фото автор :

1. Снять генератор.

2. Снять пластиковый генератора кожух. Для этого сначала следует провод отсоединить возбуждения генератора. Затем отвернуть шпильки со гайку (ключ "на 10") и отвести силовой провод в Далее. сторону, отстёгиваются 3 защелки на пластиковом кожухе.

3. штатный Снять регулятор напряжения с генератора. Для выкрутить этого два винта (ключ "на 8") и отсоединить Установить.

4. провод трехуровневый регулятор напряжения на генератор штатного вместо.

Для автомобилей Lada Vesta, генератором (с XRAY Valeo TG12C209).

Для этого генератора нет пока готового решения в виде ТРН, конструкцию поэтому придется дорабатывать.

1. трехуровневый напряжения регулятор (артикул 67.3702-01)
2. колодка 2-контактная NORD 904576 YADA
3. регулятор напряжения генератора (штатный оставить (если живые щетки) или провод)
4. ARV1103AD для питания регулятора (2 метра)

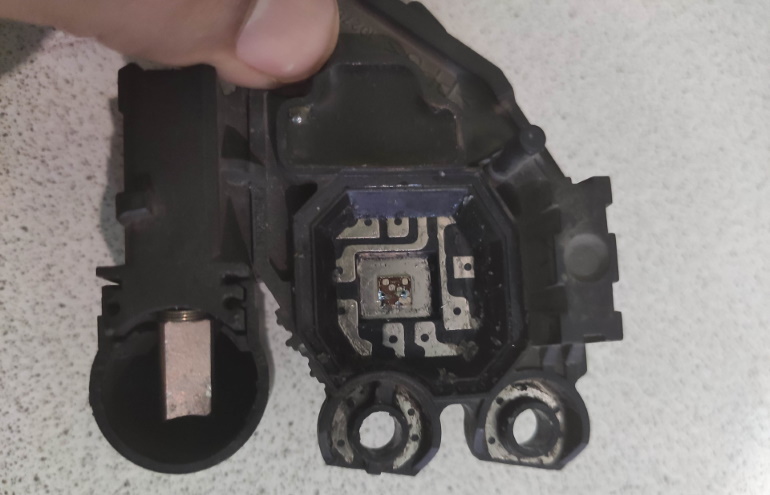

2. Снять напряжения регулятор, открыть крышку и вычистить все из неё под. Установить крышку обратно.

работу Проверяем

Как использовать режимы:

Без нагрузки:

Средняя нагрузка (габариты, ПТФ, музыка и вентилятор отопителя на первой Максимальная):

скорости нагрузка, активировано максимальное число будете:

А вы потребителей устанавливать на свой автомобиль трехуровневый напряжения? регулятор Участвуйте в опросе, оставляйте свои комментариях в отзывы.

Читайте также:


• Mms что это автозвук

• Volvo xc60 электрическая схема

• Ауди е трон на сколько хватает заряда

• Зачем нужна виброизоляция в автозвуке

• Как снять трамблер не сбив зажигание
