Где находятся парктроники на Лада Веста

По периметру заднего бампера расположены технологические отверстия для датчиков системы безопасности либо места под них. Всего их четыре, они равноудалены друг от друга и находятся на расстоянии приблизительно 60 см от дорожного полотна. На Ладе Весте есть штатные крепления для проводов парктроников, отверстие для вывода в багажник и салон, колодка для подключения к общей сети электропитания.

Как работает парктроник на Весте

При включенном зажигании, передаче заднего хода активируется система безопасной парковки Весты. Об этом свидетельствует короткий звуковой сигнал высокой тональности.

Активные датчики подают ультразвуковые сигналы, которые начинают возвращаться обратно с расстояния 100 м, отталкиваясь от преграды. Блок управления этой системы обрабатывает полученные с датчиков данные, преобразует их в сигнал или изображение в салоне Весты.

«Родной» парктроник Лада Веста информирует о приближении к препятствию прерывистым высоким сигналом увеличивающийся частоты. С расстояния 40 см до объекта звук становится непрерывным.

Блок сигнализации выдает сообщения не только при движении задним ходом, но и в стационарном положении Весты. Звуком, кроме расстояния до препятствия, также обозначается неисправность системы безопасной парковки. Парктроник отключается сразу при выключении задней передачи или зажигания автомобиля.

Оригинальная система безопасной парковки Лады Весты представлена под номером 863012 (в каталогах) . Сюда входят:

блоки сигнализации и управления парктрониками, 8450008568 (от 10 тысяч);
датчики парковки, артикул 284422728R (от 1200);
8450008055 – держатели для парктроников (от 900);
метизы 7703016573 и 7703046143 (по 30 рублей).

Штатный парктроник Лады Весты легко заменяется на любой четырехточечный с диаметром датчиков 18 мм . Популярны парктроники Valeo с артикулом 8450000983 по цене 550 за штуку.

Основные неисправности

Парктроники непосредственно контактируют с внешней средой, соответственно причина большей части поломок будет исходить извне. Датчики созданы для того, чтобы помогать водителю при оценке расстояния до ближайших объектов сзади – посему повреждение парктроников ударом маловероятно. Однако, это случается чаще, чем выход из строя проводки или блока управления системой.

Основная причина отказа парктроника Весты – банальная грязь. О существующей проблеме сообщит сама система. Вы услышите громкий длинный непрерывающийся сигнал, после которого последует набор коротких звуков, обозначающих следующее:

один короткий сигнал – неисправен левый парктроник;
два коротких сигнала – центральный левый;
три высокотональных звука – сломан центральный правый парктроник;
четыре – соответственно правый;
о неполадках в блоке управления свидетельствуют пять звуковых сигналов.

После этого система отключается. Вы можете попробовать очистить парктроники мягкой тканью (ни в коем случае не прибегая к помощи острых предметов) и попробовать снова запустить в работу парктроники Весты. Обычно, система начинает работать при нормальном режиме. Если этого не случилось, обратитесь в сервис или найдите неисправность сами. Это может быть:

утечка тока в системе, плохой контакт по ходу жгута из проводов;
сломан блок управления парктроника;
сломан блок сигнализации;
поврежден датчик.

Снятие и установка парктроников

Жгут проводов датчиков:

После установки в держатели датчики соединяются с «косой проводов». На внутренней поверхности бампера Лады Весты есть технологические отверстия под пистоны-фиксаторы для этой «косы». Проводка обжимается крепежным кольцом для безопасности и эстетики.

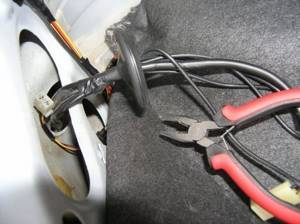

Далее жгут проводов заводится через сальник противотуманного фонаря к багажнику.
По ходу опять-таки фиксируется крепежными кольцами, чтобы не болтался.
В багажном отделении «коса» соединяется с блоком управления и «косой» проводов заднего фонаря («запитывается»).
По ходу общего жгута проводов из багажника заводим «косу» парктроника в салон.
Снимаем резинки обшивки потолка салона автомобиля Лада Веста, пускаем проводку по потолку, устанавливаем дисплей на зеркало заднего вида (если это потребуется).
Отщелкиваем кнопки обшивки пола, прокидываем провод через низ, если нужно монтировать LCD-устройство на левую стойку.
Биперы и Лед-индикаторы обычно располагают на задней полке возле стекла, это самый простой способ, выведенный провод в салон почти сразу доходит до адресата.
Не забываем пустить массу на кузов.
Проверить работоспособность системы.
Закрыть обратно всю убранную обивку салона и багажника.

Парктроник очень удобный девайс, но не стоит слепо полагаться на его работу. Как любая техника, он имеет свои ограничения.

Во-первых, он не может видеть препятствия, выходящие за его параметры (если объект строго ниже или выше датчика).

Во-вторых, датчик это все-таки не камера, работает он по принципу эхолокации.

Волны, испускаемые парктроником, могут быть рассеяны или поглощены некоторыми предметами (заостренными, гладкими, мягкими, тонкими). Вкупе с внимательностью и мастерством водителя парктроник Лада Веста станет отличным, незаменимым механизмом при движении задним ходом как для новичка, так и для опытного владельца.

Не все автомобили Lada Vesta комплектуются парковочным радаром. Его устанавливают начиная с комплектации Comfort. На остальных проведена подготовка: установлен крепеж для прокладки проводки, просверлены отверстия под датчики и установлены заглушки. Так что смонтировать парктроник Лада Веста своими руками несложно.

Оригинальная комплектация

Назначение устройства состоит в предупреждении водителя о нахождении препятствий в непросматриваемой зоне. Система безопасной парковки может содержать разное количество сенсоров. Простые устройства имеют 2 датчика, а наиболее эффективные и функциональные кроме 8 излучателей комплектуются видеокамерой заднего обзора. Штатный набор включает:

Блок управления. Служит для обработки поступающей информации и передачи на показывающее устройство.
Дисплей (индикатор). Информирует водителя о стороне нахождения препятствия и расстоянии до него. Издает сигнал с изменением частоты звучания по мере приближения к преграде.
Сенсоры. Ультразвуковые устройства, излучающие и принимающие отраженный от препятствия сигнал и транслирующие его в блок управления.
Комплект соединительных проводов.

Некоторые модели снабжены корончатым сверлом для изготовления монтажных отверстий. Парктроник работает при включении задней передачи. О своем состоянии он сообщает звуковым сигналом и включением дисплея. Работающее парковочное устройство покажет расстояние до препятствия. Если датчики покрыты слоем грязи или наледи, то будет непрерывно звучать высокотональный зуммер.

Какое устройство выбрать

место установки (передний, задний или оба бампера);
количество датчиков;
способы оповещения о препятствии;
устройства индикации;
функционал и особенности системы;
производители.

Классические парковочные комплекты имеют в своем составе 4 датчика. Это оптимальное число, поэтому уменьшать их количество нецелесообразно, т. к. снижается функциональность устройства. Важной особенностью является способ доведения до водителя информации о препятствии. Существует 4 вида оповещения:

звуковое;
графическое;
цифровое;
голосовое.

От этого зависит форма и функционал применяемого индикатора. В простых комплектах устанавливают бипер. Он издает сигнал предупреждения. Многих водителей это устраивает. В более функциональных системах применяют LED-дисплеи. Они отражают не только графическую, но и цифровую индикацию с точностью до 1 см. Другой информации на устройстве не отображается.

Эффективные дорогостоящие системы снабжены более информативными LCD-индикаторами. В большинстве случаев они включают все виды оповещения. На дисплее более показательно представлено графическое изображение. Устройство показывает не только расстояние до препятствия, но и сторону его расположения. Изменения цифровых значений дублируются голосом.

Многие модели мировых производителей наделены функциями самодиагностики системы и возможностью запоминания выносных элементов автомобиля.

В случае, если на машине установлен фаркоп, то парковочный комплект будет определять расстояние до препятствия не от датчика, а от наиболее выступающей части.

Зная эти сведения, водителю будет легче подобрать необходимое устройство.

Установка и подключение

Для монтажа парковочных сенсоров необходимо провести разметку установочных мест. Расстояние между датчиками рассчитывается исходя из ширины кузова деленной на количество сенсоров, т. е. при установке 4 излучателей, ширину нужно разделить на 4. Отсчет идет от середины воображаемой горизонтальной оси, соединяющей 2 наиболее выступающие точки кузова. Расстояние от дорожного покрытия до центра датчика должно составлять 60-70 см.

Отверстия сверлят комплектным корончатым сверлом. Датчики устанавливают на место, провода протягивают внутри бампера и фиксируют штатным крепежом. Маркировка должна соответствовать указанной и начинаться слева (A, B, C, D). В багажник провода заводят через сальник кабеля питания противотуманного фонаря. Блок управления закрепляют на стенке кузова 2-сторонним скотчем и подключают разъемы датчиков в соответствии с маркировкой. Питание парктроника проводят от фонаря заднего хода.

Темой этой записи является установка полностью штатного ЗАВОДСКОГО парктроника на Ладу Весту. Именно так, как это бы сделали на заводе, с использованием заводских запчастей, с аккуратным подходом и аккуратной допиновкой пинов в нужные штекеры. Я бы сказал дооснащение.
Не хотел принципиально китайский парктроник за 600р с алиэкспреса, никаких стремных(ИМХО) китайских экранчиков, пародирующих похожий из салона мерседеса 2000ых годов, присраных куда-то то там на сопли. Не будет рассказов о том как рассверлить задние заглушки с 18мм до 22мм и всего того. Сразу отвечу на ваши еще не заданные вопросы:

-нет, мне экранчик не нужен, я люблю когда парктроник только со звуковым сигналом.
-сигнал штатного парктроника достаточно громкий и приятный.
-я знаю что не "парктроник", а система датчиков безопасной парковки. Парктроник — удобнее.
-я не хотел сэкономить
-да китайский проще поставить
-да китайский дешевле
-нет, китайский не лучше, часто слышал что в мороз может врать

Мне было интересно поставить полностью штатные датчики парковки. И я смог, поначалу это казалось не очень очевидно.
Ни в интернете, ни на drive2 я не нашел ни одной записи кто заморочился бы так же, как заморочился я.
Надеюсь буду полезен, а теперь начнем:

1 Что мне понадобилось:

На разборке я купил 2 жгута проводов багажного отсека, один от седана 16 года, где нет электро кнопки открытия багажника, а другой от универсала, где все это есть, но проводка отличается от седановской довольно сильно.

Сделал я это поскольку не знал ни распиновки, ни того что мне в итоге понадобится или придется из них взять\вырезать. Вам это ни к чему: берите на разборке любой жгут проводов багажного отсека от любого года, любой комплектации, где есть штекер на "крякалку" (динамик который и издает звуки), в отличие от приоры, где крякалка и блок управления парктроником это две разные вещи, в Весте это все в одном.

2 Список того что нужно и схема того как это дружить с автомобилем:

Проще говоря что нужно:
-Крякалка
-Жгут проводов находящийся в бампере (На ПТФ и датчики парковки)
-Жгут проводов багажника (из него нужно будет вытащить все провода идущие на крякалку)
-Сама Крякалка.

Далее имеем проводку багажника с разбоки, которая, нужно снять с нее изоляцию и освободить 6 проводов уходящие от крякалки на разъем в бампере. Да, жгут в бампере соединяется разъемом со жгутом проводки багажника. После этого останутся 3 провода уходящих куда то в проводку в другую сторону: красный, белый(толстенький) и черный.
Если первые 6 проводов уходят на датчики парковки, то остальные 3 это питание и включение.
Смотрите, в весте жгут проводки багажника подключается к салонной двумя разъемами, находятся они на левом заднем крыле.

Так вот, не советую вам менять целиком жгут проводки со своего и ставить купленную на разборке проводку вместо своей. У меня была родная проводка, от седана 16 года и от универсала 17 года — там все провода разных цветов и + на разное доп оборудование берется с разных пинов.

Остается подключить белый провод, смотрите внимательно, у меня их в проводке 3 штуки, у вас скорее всего тоже:
-белый потолще(он и нужен),
-тоже белый, но потоньше
— снова белый, но с коричневым пятном полосой.

Нам нужен толстый белый провод, но если же вы адепт электрики — то просто найдите прозвоном от разъема на задний ход нужный нам провод

После чего можем подключать жгут проводов от крякалки к жгуту бампера, он находится здесь:

Саму же крякалку я крепил в штатное место, там для нее есть два отверстия:

В установленном виде выглядит так:

Далее есть еще один нюанс о котором я не нашел ничего в интернете, а уперся в него эмпирическим путем.
Естественно снимаем бампер и устанавливаем туда проводку,
Вот то что было в стоке:

Вот что поставил я:

Рассказывать как это делается не буду итак уже длинная простыня текста получилась, лишь скажу что под задними фонарями есть еще 2 винта крепящих бампер.
Так вот, парктроники в бампере весты стоят "боком", на что намекает лишь едва заметная прорезь на бампере.
Левый крайний и левый средний датчики штекером смотрят в сторону левого крыла, а правый крайний и правый средний смотрят штекером в сторону правого крыла. Вот смотрите схему:

Вроде все рассказал, надеюсь буду полезен кому-то ибо на драйве я кроме описания установи китайских парктроников ничего не нашел.

Система парковки автомобиля предназначена для обнаружения препятствий, находящихся сзади автомобиля, и предупреждения водителя о расстоянии до препятствия акустическим сигнализатором.

Система обнаруживает препятствие при помощи четырех ультразвуковых датчиков, работающих по принципу эхолокации, которые расположены в заднем бампере автомобиля.

Система парковки включает в себя следующие компоненты:

Система активизируется автоматически, если ключ в выключателе зажигания находится в положении "I" и включена задняя передача, при этом раздается короткий звуковой сигнал высокого тона, подтверждающий включение системы.

Если препятствие находится в зоне обнаружения, система информирует водителя о наличии препятствия звуковым сигналом.

Сигнал может быть прерывистым или непрерывным, в зависимости от расстояния до препятствия. Автомобиль при этом может двигаться задним ходом или стоять.

При приближении автомобиля к препятствию, начиная с расстояния около 100 см, включается прерывистый сигнал тревоги высокого тона, частота которого увеличивается при сближении с препятствием.

Сигнал становится непрерывным при расстоянии между бампером и препятствием около 40 см.

После выключения задней передачи система безопасной парковки автоматически отключается.

Особенности работы и эксплуатации системы безопасной парковки

После включения системы, блок управления проводит комплексную проверку с целью обнаружения дефектных датчиков или других неисправностей системы.

Если обнаружен дефектный датчик или другая неисправность системы, после сигнала включения раздается непрерывный звуковой сигнал высокого тона в течение 3 с, затем:

После сигнализации о наличии неисправности система отключается.

Следует учитывать, что вследствие особенностей распространения ультразвуковых волн, система не всегда определяет опасные препятствия:

Кроме того, сильные осадки и/или другие условия, при которых происходит искаженное отражение сигналов датчиков, могут нарушить способность датчиков выявлять препятствия.

При максимальной загрузке автомобиля возможно обнаружение низко расположенных препятствий, не являющихся опасными для столкновения.

При эксплуатации автомобиля с прицепом, система парковки может быть отключена.

Для предотвращения неправильной работы, датчики должны поддерживаться чистыми от снега, льда и грязи.

При очистке датчиков нельзя пользоваться твердыми или острыми предметами.

Снятие и установка узлов и деталей системы безопасной парковки

Датчик системы безопасной парковки – снятие и установка

Подготавливаем автомобиль для выполнения работы. Устанавливаем автомобиль на подъемник. Поднимаем капот и отключаем минусовую клемму аккумулятора.

Поднимаем автомобиль на высоту удобную для выполнения работы.

Отсоединяем разъем датчика 1, рисунок 1, системы безопасной парковки от колодки жгута 2 проводов заднего бампера.

Отжимаем фиксаторы держателя 2, рисунок 2, датчика парковки и снимаем датчик 1 системы безопасной парковки.

При необходимости сжать фиксаторы держателя и снять держатель датчика парковки с заднего бампера.

Установку датчика системы безопасной парковки выполнять в порядке обратном снятию.

При установке держателя 2, рисунок 2, датчика парковки на задний бампер, метка "А" должна находиться в верхнем положении.

Замена блока управления и сигнализации системы безопасной парковки

Подготавливаем автомобиль для выполнения работы.

Поднимаем капот и отсоединяем минусовую клемму от аккумулятора.

Вынимаем две кнопки крепления обивки и отворачиваем левую обивку 1, рисунок 3, арки и боковины.

Отсоединяем колодку 2 жгута проводов заднего от блока 4 управления и сигнализации системы безопасной парковки.

С помощью насадки Т20 и отвертки отворачиваем два винта 3 самонарезающих крепления блока к панели 5 боковины левой и снимаем блок управления и сигнализации системы безопасной парковки.

Установку блока управления и сигнализации системы безопасной парковки выполнять в порядке обратном снятию.

Парковочный радар или, как его называют «в обиходе», парктроник – очень удобная штука. Как работает эта система – читайте здесь.

Парковочный радар – это общее название системы, которое может варьироваться в зависимости от производителя. Однако назначение от названия не меняется – парктроник помогает водителю припарковать автомобиль, обнаруживая различные препятствия и предупреждая о них.

Самый распространенный в России парктроник – ультразвуковой, работающий по принципу эхолота или знакомого многим медицинского аппарата УЗИ. Датчики, установленные в заднем бампере автомобиля, излучают звук в ультразвуковом диапазоне и принимают его обратно, когда он отразится от ближайших препятствий. В зависимости от того, насколько быстро вернется звук (и вернется ли вообще), управляющий блок системы вычисляет расстояние до препятствия. Соответственно, чем быстрее возвращается выданный звуковой импульс, тем препятствие ближе.

Парктроник уведомляет водителя о наличии препятствий двумя способами: звуковым или (и) визуальным. Звуковой информирующий сигнал парктроника – прерывистый и частота повторения сигнала возрастает с приближением автомобиля к препятствию. Например, при парковке к стене, предупреждающий зуммер будет пищать тем чаще, чем ближе автомобиль приближается к стенке.

Визуальное предупреждение водителя может быть в виде разного количества светящихся светодиодов разных цветов: зеленые – когда препятствие еще далековато; желтые, когда расстояние спорное и красные – когда еще чуть-чуть и произойдет столкновение. Светодиоды располагаются в специальном блоке, который устанавливается в удобное место.

Существуют также светодиодные указатели, встроенные в салонное зеркало заднего вида или полноценные графические экраны, способные смоделировать и показать со стороны парковку автомобиля и расстояние до препятствия.

Лада Приора с тремя датчиками парковочного радара в заднем бампере

Самое главное различие систем парковочных радаров – в количестве датчиков. А их, в случае с обычным задним парктроником, может быть два, три или четыре. Соответственно парктроники с четырьмя датчиками способны шире и плотнее охватить пространство за автомобилем и «увидеть» даже незначительные препятствия. Однако даже самый хороший парковочный радар может не среагировать на некоторые тонкие предметы и (самое главное!) на людей. Поэтому парктроник является вспомогательный системой, что требует от водителя обязательного визуального наблюдения за движением автомобиля.

Ультразвуковые датчики начинают работать при включении задней передачи и не излучают звук при движении автомобиля вперед. Для красоты, датчики парктроников делают разных цветов – благодаря этому, их можно подобрать под цвет автомобиля.

На российских автомобилях парковочные радары появились сравнительно недавно. Такую систему устанавливает АвтоВАЗ на модели «Калина», «Приора», «Гранта» и «Лада Веста». Однако установить парктроник можно на любой автомобиль. Системы парковочного радара свободно продаются в автомагазинах и имеют сравнительно невысокую стоимость. Парктроники с двумя датчиками начинаются уже от 1 500 рублей в зависимости от региона.

Часто, в комплекте с «мозгами», блоком индикации и датчиками, идет специальная фреза, предназначенная для подготовки отверстий в пластиковых бамперах под датчики. Владея такой фрезой и обычным шуруповертом, установить датчики в бампер сможет любой автомобилист. Несложны в установке и другие компоненты системы, нужно только уметь прокладывать провода по автомобилю, делать соединения и обеспечивать хорошую изоляцию. Исчерпывающие материалы по всем этим действиям вы найдете в разделе электромонтаж в автомобиле.

Оригинальная комплектация

Блок управления. Служит для обработки поступающей информации и передачи на показывающее устройство.
Дисплей (индикатор). Информирует водителя о стороне нахождения препятствия и расстоянии до него. Издает сигнал с изменением частоты звучания по мере приближения к преграде.
Сенсоры. Ультразвуковые устройства, излучающие и принимающие отраженный от препятствия сигнал и транслирующие его в блок управления.
Комплект соединительных проводов.

Какое устройство выбрать

Сервисные центры и дилеры предлагают установку различных систем безопасной парковки от китайских «ноунейм»-производителей до многофункциональных систем мировых брендов. Для выбора подходящего устройства водитель должен знать некоторые нюансы парковочных комплектов:

место установки (передний, задний или оба бампера);
количество датчиков;
способы оповещения о препятствии;
устройства индикации;
функционал и особенности системы;
производители.

Чаще всего устанавливают задний парктроник, т. к. пространство позади машины плохо просматривается. Однако при городской езде в час пик становится важным обезопасить автомобиль от впереди идущего транспортного средства. Если парковочные радары начинают работать при включении задней передачи, то передние — при снижении скорости до 10-15 км/час.

Многие модели мировых производителей наделены функциями самодиагностики системы и возможностью запоминания выносных элементов автомобиля.

Зная эти сведения, водителю будет легче подобрать необходимое устройство.

Установка и подключение

В большинстве случаев индикатор устанавливают на зеркало салона. LCD-устройство располагают на торпедо у левой стойки. В зависимости от размещения устройства выбирается трассировка проводов — либо по порогам дверей, либо под обшивкой крыши. Если комплект оснащен бипером, то его монтируют в салоне на полке у заднего стекла. Некоторые водители туда же устанавливают ЛЭД-индикаторы, которые хорошо видны в зеркало салона.

На рынке представлен широкий ассортимент продукции, при этом оборудование не всегда требуемого качества. На Лада Гранта может устанавливаться несколько вариантов систем, стандартный парктроник характеризуется следующими особенностями:

Датчики расположены в переднем и заднем бампере.
Сигнал поступает на контроллер и преобразователь, который создает сигнал. По частоте сигнала можно определить степень сближения с объектом.

Оригинальное устройство стоит намного дороже, при этом обладает высокой точностью. В продаже встречаются и китайские датчики, которые тоже справляются с поставленной задачей.

Как установить парктроник на Ладу Гранту своими руками в кузов седан или лифтбек

Современной и распространенной опцией можно назвать парктроник. Он отвечает за определение расстояния от автомобиля к ближайшим препятствиям. Не все автомобили укомплектованы этим элементом, поэтому многие добавляют его самостоятельно. Установка парктроника на Гранту предусматривает применение различных инструментов и расходных материалов.

На что заменить

Если в автомобиле устройство для упрощения маневрирования во время парковки не поставлено, установить парктроник на Лада Гранта лифтбек можно своими руками.

В китайских интернет-магазинах встречается большое количество различных устройств.

Основными критериями выбора можно назвать:

Диапазон дистанции срабатывания. В большинстве случаев 0,3-2 м.
Напряжение, которое требуется для питания устройства, — 9-12 В. Поэтому питание можно подвести от различных элементов электрики транспортного средства.
Рабочую температуру (варьируется в пределах -35…+45°С).
Звуковой сигнал громкостью до 80 дБ.
Наличие корпуса с защитой от воздействия окружающей среды.
Установку дисплея, на котором отображается расположение датчика.

Драйв китайского Myhung можно скачать в интернете, он также включается в комплектацию поставки.

Установка парктроника на автомобиль Лада

Система безопасной парковки автомобиля (парктроник) устанавливается заводом на некоторые топовые комплектации автомобилей Лада. Более простые варианты исполнения автомобиля («Стандарт» или «Норма») не имеют этого полезного аксессуара. Рассмотрим особенности самостоятельной установки парктроника на современные автомобили Лада.

Инструкция по установке парктроника для Лада Гранта, Приора, Калина, Веста, Нива и XRAY аналогичная. Для Лада Ларгус есть отдельный фотоотчет. Также см. инструкцию по установке переднего парктроника на Lada XRAY.

Изучаем инструкцию, которая идет в комплекте с парковочным радаром, и согласно приложенной схемы отмечаем места для датчиков на бампере. Отверстия делаем при помощи дрели и насадки (коронки), которая идет в комплекте. Старайтесь не перегревать пластик бампера. Фиксируем парковочные датчики в получившихся отверстиях, учитывая верх и низ датчика (см. маркировку).

Протащить провода от датчиков парковки в багажник (в данном случае Лада Гранта лифтбек) можно не снимая бампер. Достаточно отвернуть пару винтов снизу, чтобы получить доступ к штатному отверстию с левой стороны. Проводку прокладываем через тугой, резиновый уплотнитель.

Блок управления парктроником размещаем в багажнике, используя двухсторонний скотч. Для подключения потребуется найти «плюс» после включения задней передачи, на автомобилях Лада — это зеленый провод заднего фонаря. Масса — черный. Дисплей парктроника чаще всего крепят над зеркалом. Для этого протягиваем провода из багажника в переднюю часть автомобиля под облицовкой пола. Затем за панелью, за накладкой стойки ветрового стекла и под обшивкой потолка (демонтируя солнцезащитный козырек).

Кстати, если закрепить экран парктроника на потолке в багажнике (хэтчбека, универсала или лифтбека) или салоне седана, то наблюдать за дистанцией можно будет через салонное зеркало, при этом нет необходимости дополнительные провода по салону.

Процесс установки парктроника на Лада Гранта также показан на видео:

Напомним, купить недорогие датчики парковки можно на AliExpress.

Как установить и подключить

Установить парктроник можно самостоятельно. Инструкция выглядит следующим образом:

Датчики размещают в бампер. Рекомендуется устанавливать по 4 датчика спереди и сзади.
Для удобной работы рекомендуется провести демонтаж переднего и заднего бампера. В противном случае получить качественные отверстия не получится.
После демонтажа бампера приклеивается молярная лента. Она требуется для того, чтобы провести правильную разметку и исключить вероятность повреждения лакокрасочного покрытия.
Рекомендуемый показатель высоты размещения датчика составляет 50-60 см над уровнем земли. Оптимальное расстояние между отдельными элементами — 1/3 длины.
Проводится разметка поверхности. Для этого требуются измерительные приборы и карандаш. От правильности разметки зависит качество полученного результата, поэтому нужно быть осторожным.
Для расположения датчиков требуются соответствующие отверстия. Получить их можно путем сверления при подборе подходящей насадки. При работе нужно быть аккуратным, т. к. допущенная ошибка может стать причиной повреждения бампера.
После создания отверстий молярная лента удаляется и проводится зачистка кромок. Для этого можно использовать нож и надфили.
Провод проходящий для подключения сенсора опускается в отверстие. Он размещается таким образом, чтобы немного был утоплен в отверстии. При необходимости можно острым предметом надавить на ушки датчика, плотная посадка обеспечивает длительную эксплуатацию.
Все сенсоры должны быть расположены строго горизонтально. Многие производители наносят на корпус соответствующую стрелку, которая упрощает монтаж. Если устройство будет направлено в землю, то оно может срабатывать от земли. Крепление проводится при применении специального клея и силикона.
Блок управления закрепите в багажном отделении. Рекомендуется для него создать специальный герметичный бокс, который будет защищать основные элементы от воздействия окружающей среды. Провода прокладываются через штатное резиновое уплотнение, предусматривается дополнительная изоляция, которая исключит вероятность повреждения.
С переднего бампера провода прокладываются назад. Для этого они располагаются под обшивкой или пластиковой защитой.

После этого бампер устанавливается на место и тестируется вся система. Инструкция следующая:

Маневрирование проводится во внутреннем дворике, сразу выезжать на дорогу общего пользования не рекомендуется.
Автомобиль следует подгонять к препятствиям под различными углами. Допущенные ошибки могут стать причиной, по которой появляются мертвые зоны.
На момент срабатывания системы следует остановить автомобиль и проверить расстояние.

Первое время приходится привыкать к тому, каким образом работает парктроник. При проведении работы по его установке самостоятельно есть возможность выполнять последующий ремонт и обслуживание.

Модификации парктроников на Ладу Гранту Лифтбек

Наименование	Количество / показатель
Количество датчиков / сенсоров (шт.)	4 / 6 / 8
Диаметр (мм)	18 / 19 / 20 / 21 / 22 / 26
Тип контрольного блока	Проводной / беспроводной
Экран	Дисплей / LED-шкала / без экрана

Место установки монитора (дисплея) универсальное, на личное усмотрение водителя. Для удобства ДП крепят на переднюю консоль над зеркалом заднего вида.

Парктроник пищит, если расстояние до преграды составляет 0.2-0.5 м. Чем меньше расстояние, тем чаще сигнал.

Лада Гранта Лифтбек Люкс › Бортжурнал › Установка парктроника без снятия бампера

Всем привет. Столкнулся с проблемой парковки, обзор в заднее стекло плохой. Решил установить парктроник. Купил китайский. Долго искал инфу, как на гранту лифтбек поставить парктроник, неснимая бампер, но толком ничего не нашёл, кто то едет в сервис, кто то снимает бампер… В итоге у меня получилось установить парктроник без снятия бампера, фото сделал не много, т.к. работал в одиночку и нужно было успеть до темна. Что было сделано: — наклеил малярный скотч, разметил места установки датчиков, через 40 см; — открутил снизу 3 болта крепления бампера, получилось немного отгнуть бампер. Убедился, что внутри нет усилителя; — высверлил отверстия в бампере коронкой, была в комплекте с парктроником;
— протянул проволокой все концы от датчиков в одно отверстие;

— в багажнике снял пластиковую накладку, под ней было технологическое отверстие с резиновой заглушкой, оно с завода было заклеено виброй, пришлось ее содрать, через это отверстие протянул провода от датчиков в багажник;

— пробил отверстие в резиновой заглушке и протянул все провода через неё. Из салона заглушку вернуть на место врядли получится, я вытолкал её в отверстие, просунул руку снизу под бампер и вставил заглушку с обратной стороны, с одной стороны она конусообразная;

— прикрутил крепление бампера, провода от датчиков скрутил и спрятал в нишу под пластиковой обшивкой внутри багажника.

Это было для меня самое страшное, боялся испортить бампер, дальше проще: — минус соединил с массой, плюс взял от зелёного провода фонаря заднего хода. Бывает в комплекте с парктроником орех для соединения проводов, у меня его не было. Провод фонаря не резал, зачислил небольшой кусок и примотал провод питания парктроника, соответственно заизолировал; — блок управления закрепил в нише под задним фонарем; — провод мониторчика из багажника протянул под ковролином и пластиковыми порогами. Изначально, хотел установить мониторчик на зеркало заднего вида, но не хватило длины провода. Установил в нишу на панели. Если будет неудобно-переставлю.

Все работает, проверил каждый датчик). Парковаться в ограниченном пространстве пока не пришлось. Экспериментально проверил, расстояние показывает правильно. Работа заняла часа 3.

Лада Гранта норма→люкс › Бортжурнал › №05. УСТАНОВКА ПАРКТРОНИКОВ

Давно уже не пополнял свой БЖ! Сначала жесткий диск на компе полетел, потом командировка. И вот пришло время сессии и я вернулся домой на ученический отпуск. Никогда не думал о установке парктроников, но в один чудесный день брат купил три комплекта парктроников: себе, жене и мне на день рождения. Но у меня не доходили руки до установки, да и времени было мало. И вот настал тот день когда я решился их установить, тем более что экранчик я уже приклеил на зеркало заднего вида и протянул проводку когда устанавливал облицовку порогов от калины, но это уже совсем другая история!=) Для начала взял шуруповерт, сантиметр и начал мерить отверстия.

Отмерил. Ну и начал сверлить специальным сверлом, который входил в комплект к парктроникам!

Высверлил и начал вставлять датчики, в них указано как их вставлять стрелочкой и надписью «up». Для этого мне понадобилась маленькая плоская отвертка «-«, чтобы просунуть силиконовые держатели внутрь бампера.

После того как вставил все датчики начал выводить их провода в багажник. Кстати чтобы подлезть к проводам с внутренней стороны бампера надо будет открутить болты крепления бампера и выдвинуть его чуть вперед. Подвел все 4 провода к резиновой заглушки и начал их просовывать, но перед этим снял пластмассовую облицовку под которой проходят провода на фару. Просунул продырявив заглушку и начал установку блока парктроника.

Читайте также:
