Устанавливаем штатный круиз контроль на KIA RIO в Екатеринбурге!

Прочитав наши предыдущие записи (№1, №2 и №3) об установке круиз контроля на SOLARIS к нам в Екатеринбурге обратился владелец Kia RIO с аналогичной просьбой.

Небольшое отступление:
Одной из самых удобных опций в авто является круиз-контроль, особенно на трассе, когда приходится довольно долго ехать с одинаковой скоростью. Однако Kia Rio & Hyundai Solaris НЕ располагают этой функцией, хотя, по сути, он имеется, но нужно доукомплектовать автомобиль специальным модулем (для авто до 2017 года) для активации круиз-контроля с штатных кнопок мультируля, а также перепрошить электронный блок управления двигателем для “активации” круиз-контроля в “мозгах” автомобиля.

На автомобили новее 2017 года требуется установка ШТАТНЫХ кнопок в руль:

На автомобили ДО 2017 года установка кнопок не требуется. Круиз управляется с штатных кнопок на мультируле:

Машина уже шита на ЕВРО-2. Поэтому, требуется залить софт ЕВРО-2 с уже активированные круизом в нём.

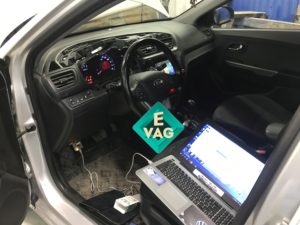

Сначала считываем ПОЛНЫЙ дамп (flash и eeprom) из блока управления двигателя KEFICO (он же BOSCH) MEG17.9.13
✅ И записываем прошивку ЕВРО-2 с активированные круизом.

И далее устанавливаем специальный модуль

Вся процедура установки круиз-контроля “под ключ” занимает от 3 часов (в зависимости от того какое авто: солярис или рио, до 2017 года или после) включая перепрошивку ЭБУ двигателя.

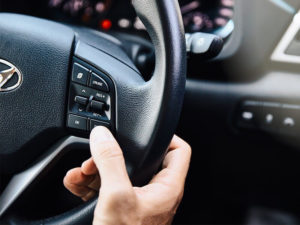

Управление с круиз-контролем осуществляется с ШТАТНЫХ кнопок мультируля.
Никакого “КОЛХОЗА” с самодельными пультами управления и прочего.

Если кому-то требуется установка круиз контроля на киа рио kia rio или хюндай солярис hyundai solaris в Екатеринбурге — обращайтесь.

Круиз-контроль — это система электронных устройств, позволяющих поддерживать скорость транспортного средства в заданных водителем пределах. Данный девайс позволяет автомобилисту не только расслабиться и сменить положение, но и вовсе отпустить педаль акселератора. Установка круиз контроля — востребованная услуга, открывающая перед водителем возможность быстро устранить недостатки изначальной комплектации своего автомобиля.

Установка круиз контроля на нашей интернет-площадке

Относительно данной системы принято использовать следующую классификацию:

пассивный круиз-контроль. Будучи недорогим и достаточно простым устройством, пассивный КК может быть использован лишь для поддержания постоянной скорости автомобиля.
адаптивный круиз-контроль — более современная версия пассивной вариации. Данная система может поддерживать переменную скорость машины, способна соблюдать заданный интервал до впередиидущего транспортного средства. Адаптивный КК применяется лишь на оснащённых ESP и ABS машинах, поскольку работает в едином с ними комплексе.

Установка круиз контроля — непростая операция, реализацию которой рекомендуется доверить квалифицированным специалистам. Самостоятельное проведение данной процедуры может стать причиной возникновения в других системах транспортного средства, включая вышеупомянутые ESP и ABS.

Чтобы заказать любые автоуслуги по диагностике, ремонту и/или установке дополнительных устройств, водитель всегда может воспользоваться нашей интернет-площадкой.

Установка круиз контроля

Установка круиз контроля сопровождается рядом нюансов, о коих автовладельцу следует знать:

во-первых, системы КК могут быть установлены далеко не на все двигатели. Если водитель решил провести все работы самостоятельно, то перед приобретением комплекта девайсов ему следует проконсультироваться со специалистом по вопросу самой возможности установки круиз-контроля;
во-вторых, минимальных усилий потребует лишь пассивный КК, не требующий никаких дополнительных устройств помимо основных. Адаптивная же система обязательно потребует исправного функционирования ABS и ESP, поскольку без них её работа не представляется возможной;
в-третьих, установка круиз контроля не подразумевает перепрошивки ЭБУ: монтируется лишь сам комплект устройств.

С точки зрения проводимых мероприятий услуга может разниться в зависимости от специфики конкретной ситуации. Установка круиз контроля на автомобили с АКПП выполняется следующим образом:

меняется датчик тормоза. Для этого отсоединяется разъём проводки, старый датчик поворачивается и осторожно вынимается, при удержании педального узла в приподнятом состоянии устанавливается новый датчик. Последний входит в комплект девайсов КК, поэтому отдельно его покупать не придётся;
на руль устанавливаются кнопки круиз-контроля, при помощи которых водитель и будет управлять работой системы. В процессе работ демонтируется подушка безопасности, выкручивается задний винт руля, вынимается заглушка, монтируются и подключаются сами кнопки;
проводятся тестовые мероприятия. После сборки всех разобранных элементов исполнитель заводит автомобиль и включает системы круиз-контроля. Если все показания приборов транспортного средства находятся в нормальных границах, то работа, как правило, может считаться успешно завершённой.

Установка круиз контроля на автомобили с механической коробкой передач выполняется по аналогичному принципу, но может несколько разниться в деталях

Преимущества системы очевидны:

водитель утомляется намного меньше, поскольку освобождается от необходимости держать правую ногу в неизменном положении и постоянно следить за скоростью автомобиля;
поддержание постоянной скорости благоприятно влияет на топливный расход транспортного средства;
увеличивается безопасность водителя, пассажиров и других участников дорожного движения.

При длительном отсутствии надлежащего обслуживания, однако, система круиз-контроля может стать причиной различных дорожных затруднений, связанных с беспричинным торможением автомобиля и аналогичными проблемами

Установка круиз контроля не будет иметь целесообразности при эксплуатации автомобиля исключительно в городских условиях, потому что длительное поддержание постоянной скорости в таких обстоятельствах водителю обычно не требуется.

Круиз-контроль станет прекрасным решением для всех тех автовладельцев, кто часто или хотя бы периодически отправляется в путешествия на своём транспортном средстве. Фактические плюсы в таком случае существенно превышают потенциальные минусы.

Установка круиз контроля и помощь специалистов

Чтобы система исправно функционировала в течение длительного времени, процесс её установки следует доверить квалифицированным специалистам. Последние быстро и качественно проведут все необходимые мероприятия, в полной мере учтя различные нюансы конкретной ситуации.

Диагностические адаптеры Диагностические сканеры Осциллографы и мотор-тестеры USB Autoscope IV - Осциллограф Постоловского 4 DIAMAG 2 Мотор-Мастер MT Pro 4.1 АВТОАС-ЭКСПРЕСС 2М Autel MaxiScope Тестеры электрических цепей Тестеры давления Компрессометры Пневмотестеры Топливомеры Масломеры Вакуумметры Тестеры систем охлаждения Тестеры давления масла в АКПП Тестеры Common Rail Газоанализаторы Диагностика ГБО Кабели для диагностики ГБО Bluetooth интерфейс для диагностики ГБО Видеоэндоскопы Дымогенераторы Тестеры АКБ Электронные тестеры Нагрузочные вилки Стробоскопы Программаторы автоключей Прочее Адаптеры для чип-тюнинга Программаторы для чип-тюнинга Комплекты для чип-тюнинга Датчики давления в шинах TPMS Программаторы датчиков давления в шинах Диагностические сканеры TPMS Универсальные переходники Кабели и переходники для Сканматик 2 Переходники для Nissan 3 Line Кабели и переходники для АВТОАС Кабели и переходники для Combiloader Кабели и переходники для Launch Прочие кабели и штекеры Программы для Скандок Программы для АВТОАС АВТОАС-СКАН АВТОАС-F16 G2 АВТОАС-КАРГО Модули для АСКАН-10 Модули для ДК-5 Программы для MMC Flasher Модули для Combiloader Модули для ChipTuningPRO Модули для EcuLite Программы для чип-тюнинга Прочие программы Ручные инструменты Наборы инструментов Гаечные ключи Динамометрические ключи Заклёпочники Специнструменты Пневматические инструменты Пневматические гайковерты Пневматические трещотки Пневматические молотки Гидравлическое оборудование Наборы гидравлических инструментов Гидравлические насосы Гидравлические краны Гидравлические прессы Оборудование для очистки форсунок Наборы для промывки форсунок без снятия Стенды для промывки форсунок Ультрозвуковые ванны Оборудование для промывки топливной системы Оборудование для заправки кондиционеров Оборудование для замены технических жидкостей Оборудование для замены жидкостей тормозной системы, ОЖ, ГУР Оборудование для замены жидкости в АКПП Покрасочное оборудование Покрасочные пистолеты Аэрографы Подъемное оборудование Подъемники Траверсы Домкраты Шиномонтажное оборудование Шиномонтажные станки Балансировочное оборудование Стенды развал-схождения Дизельный сервис Вспомогательный инструмент Автодержатели для телефона Автомобильные зарядные устройства Автоодеяла Автосигнализации Видеорегистраторы Датчики давления в шинах Корректоры педали газа Круиз контроль Парктроники Предохранители Пуско-зарядные устройства GPS-трекеры HUD дисплеи Прочие аксессуары автомобилиста

Круиз-контроль Drivenge с интегрированной педалью-бустером, предназначенный для установки в автомобили KIA Rio New. Устройство будет полезно автолюбителям, передвигающимся на большие расстояния.

Основное назначение круиз-контроля - поддержание постоянной скорости движения независимо от дорожных условий - уклона, ветра и так далее.

Круиз-контроль Drivenge обладает высокоскоростным микроконтроллером. Предусмотрена возможность обновления микропрограммы при появлении новой версии с новыми возможностями или с исправлениями выявленных недостатков. Обновление производится через кабель miniUSB.

Устройство также оснащено встроенной педалью-бустером, с помощью которой можно изменять чувствительность газа. Педаль-бустер имеет три режима работы: Эконом, Динамика и Спорт.

Режим “Эконом“ уменьшает чувствительность педали газа, благодаря чему снижается расход и уменьшается вероятность пробуксовки на скользкой дороге при трогании.

Режим “Динамика“ увеличивает чувствительность педали. Появляется ощущение возросшей динамики автомобиля и уменьшается эффект задержки отклика на педаль газа.

Режим “Спорт“ дает максимальную чувствительность педали.

Функциональные возможности

Круиз-контроль на текущую или на последнюю заданную скорость.
Автоматическое поддержание скорости независимо от дорожных условий.
Изменение скорости при помощи кнопки с шагом 1 км/ч или с помощью педали.
Восстановление последней заданной скорости.
Отключение круиз-контроля при нажатии тормоза или сцепления.
Включение и отключение режима “Педаль-бустер“.
Поддержание заданных оборотов холостого хода.
Энергонезависимая память для сохранения всех значений и параметров.

После оформления заказа с вами свяжется менеджер для уточнения типа коробки передач (механика или автомат).

ⒺⓁⓂ❸❷❼ⓇⓊⓈ► Круиз-контроль + педаль-бустер для KIA Rio New по доступной цене ✔ в интернет-магазине «ELM327rus». ✈ Заказывайте с доставкой в Новосибирск и по всему миру.

Поставить круиз-контроль на «Киа Рио 3» — мечта многих автовладельцев. Производитель не предусмотрел эту опцию в автомобиле, из-за чего хозяевам приходится дорабатывать машину самостоятельно.

Виды круиз-контроля

Круиз-контроль может устанавливаться на автомобиль с механикой или автоматом, принцип работы в обоих случаях схож. Отличие заключается в том, что в первом варианте водителю придется частично участвовать в работе устройства. Например, при движении на подъем без отключения сервопривода оно не сможет понизить передачу.

Существует два вида круиз-контроля:

пассивный;
адаптивный.

Первый просто поддерживает заданную скорость, а второй способен также контролировать обстановку на дороге, обеспечивать движение в своей полосе и соблюдать дистанцию до машины, которая находится впереди.

Выбор способа установки

Поскольку штатная комплектация не предусматривает его, круиз-контроль на «Киа Рио 3» владельцы вынуждены устанавливать своими руками. Некоторые умельцы могут интегрировать систему в автомобиль самостоятельно, однако большинство предпочитает обращаться за этой услугой в специализированный автосервис.

Стоит отметить, что круиз-контроль на «Киа Рио 3» в дилерском центре установить не получится, так как «официалы» по требованию производителя отказываются выполнять монтаж.

Цены на проведение работ по установке оборудования на неофициальных станциях высокие, и при наличии желания и набора инструментов можно провести эту процедуру самостоятельно. В интернете есть подробные инструкции по монтажу оборудования на разные модификации «Киа Рио 3».

Установка круиз-контроля

Рестайлинг модели не затронул круиз-контроль на «Киа Рио 3». Установка прибора на разных моделях отличается из-за особенностей блока управления. С целью сохранения внешнего вида салона мастера рекомендуют использовать заводскую проводку, индикацию и кнопки. При выборе советуют убедиться, что в кнопочном блоке нет пластиковой накладки — для российских моделей она не подходит.

Установка круиз-контроля на «Киа Рио 3» начинается с прокладки проводки от руля до электронного блока управления. Не рекомендуется сверлить новые отверстия, лучше воспользоваться стандартными коробами и проемами. Для того чтобы вписать кнопки в общий вид интерьера, придется:

поменять улитку (в случае, если в комплектации отсутствует обогрев руля);
или заменить установочную панель нажимных элементов (при наличии подогрева).

Чтобы оборудование работало как надо, потребуется подкорректировать электрическую схему: добавить дополнительный провод к контакту 19 и подключить разъемы 62 и 68. После установки элементов в посадочные места потребуется переделать способ работы электросхемы — настроить ее через 3 провода (ранее использовалось 2), после чего поменять распиновку.

Некоторые мастера жалуются на то, что при доработке круиз-контроля на «Киа Рио 3» российской сборки многие элементы не встают на свои места и приходится их подпиливать. С европейскими Kia Rio этого делать не требуется.

Дорестайлинг модели не предполагал установку круиз-контроля, из-за чего мастеру придется повозиться и с панелью приборов. Нужно будет установить светодиоды в свободные места и подключить их к электросети.

Перепрошивка ЭБУ

Чтобы оборудование работало без ошибок, нужно загрузить в блок управления откорректированную прошивку. Сделать это можно при помощи специальной программы и шнура, купив или взяв их в аренду. Устанавливать ПО самостоятельно рекомендуется только при условии, если вы разбираетесь в электронике.

Круиз-контроль на «Киа Рио 3» рестайлинг монтируется проще — здесь не требуется установка прошивки. После проведения всех работ рекомендуется проверить работоспособность электрооборудования (магнитолы, парктроника, кондиционера и др.).

Преимущества установки

Установить круиз-контроль на «Киа Рио 3» недолго и незатратно по стоимости. С некоторыми трудностями придется столкнуться только владельцам дорейстайла. Но, несмотря на это, хозяин получит ряд преимуществ, среди которых не только престиж, но и расширенный функционал — водитель может:

отдохнуть во время длительной поездки и снять нагрузку с ног;
уменьшить расход топлива (при равномерной езде оно используется экономнее).

Кроме этого, после установки контролирующего оборудования повышается безопасность движения за счет того, что контроль за дорожной обстановкой осуществляет не только человек, но и автоматика.

Rio 3

Владельцы таких машин, как Kia Rio и совместимых Hyundai Solaris, завидуют владельцам Kia Ceed и других моделей этих брендов, которые активируют функцию круиз-контроля.

Прошивка блока управления под круиз

Для решения задачи, необходимо перепрошить блок управления двигателем в Киа Рио 3. Туда устанавливается исправленная прошивка с функцией круиз-контроля. Поменять параметры своей прошивки можно через программу MasterEditPro. (Версия программы обязательно должна быть не ранее марта 2017.) Для этого дела понадобится дорогое оборудование, его можно найти у чип-тюнеров (люди, занимающиеся перепрошивкой ЭБУ). Покупать оборудование себе не нужно.

Дальше подразумевается, что блок ЭБУ (а конкретно блоки 17.9.11 и 17.9.12) уже прошит. Для владельцев рестайлов есть новость, которая обрадует — блоки 17.9.11.1 и 17.9.13 в прошивке не нуждаются.

Установка круиз-контроля на Киа Рио 3 поколения 2012 года начинается по-разному.

Тянем проводку от ЭБУ к рулю

Далее по тексту идёт описание установки функции круиз контроль на Киа Рио 3 поколение рестайлинг и не только. Инструкция подразумевает получение результата, который будет близок к заводскому решению визуально. Индикация и переключатели будут использоваться заводские, которые установлены в других комплектациях. Есть масса возможностей сделать работу дешевле, используя самодельные решения.

В конце находится видео владельца Киа Рио 3, который установил круиз-контроль на машине.

Нужно напомнить схему подключения кнопок cruise control к ЭБУ на двигателях GAMMA G4FA/G4FC 1.4/1.6 в Киа Рио 3, в котором задействуется электронная педаль газа.

Производитель вообще не планировал устанавливать эту функцию на RIO. Придётся восстановить все провода от руля до ЭБУ. Также, требуется заменить кнопки управления cruise control-ем и рулевой жгут. Рули с подогревом подходят лучше, так как их подрулевая подвижная группа контактов имеет больше мест для подключения, которые будут задействованы для круиз-контроля. Если же руль без подогрева, то требуется доработать или поменять улитку.

Для подключения к ЭБУ нужно добавить 62 и 68 контакты. Также, необходимо к девятнадцатому контакту подключить третий провод.

Необходимо протянуть провода от разъёма к рулю. Необязательно сверлить отверстие для прокладки, воспользуйтесь штатными отверстиями или уплотнителями.

Установка и доработка кнопок

Нужно достичь результата установки круиз контроля на Киа Рио 3 без «колхоза», так что рекомендуется использовать оригинальные переключатели. Их можно купить в любом интернет-магазинах (ebay или AliExpress). Важно учесть, что некоторые экземпляры никак не встают в российские рули из-за нижней накладки под кнопки управления bluetooth, так что выбирайте блок кнопок без этой накладки.

После получения кнопок иногда переключатели никак не устанавливаются на руль. Складывается такое ощущение, будто российская модель сконструирована и сделана так, чтобы зарубежные детали были несовместимы по размерам, пусть даже незначительно. Придётся немало поработать напильником. Это самая сложный этап установки функции круиз-контроль на Киа Рио 3 поколения 2016.

Нужно доработать нижнюю часть родных блоков кнопок, затем состыковать с платой и верхней частью новых кнопок. Стоит отметить, что сразу все компоненты не влезут, корпуса отличаются по посадочным местам. То же самое нужно проделать с левыми кнопками. Далее, нужно всё примерить. Если всё состыковалось и установилось ровно, необходимо немного изменить схему подключения. На этом моменте понадобится паяльник, так как придётся вмешаться в схемотехнику кнопок (необходимые блоки кнопок подключаются по двум проводам, а у нас их три).

Суть адаптации в том, что нужно выпаять все резисторы от R1 до R5. Далее, нужно вставить перемычку вместо R1, установить резистор на 220 Ом, 690 Ом и 3,9 кОм вместо R2, R3 и R5 соответственно. Резистор на 690 Ом никак не подходит по размерам, так что придётся брать 680 Ом с допуском 10%.

Далее, нужно изменить пины внутрирулевого жгута. Да, жгут тоже придётся перебрать и добавить дополнительный провод, так как он не подходит.

Доработка панели приборов под круиз-контроль Киа Рио 3

В панелях Рио( дорестайл и рестайл) индикация режима круиз-контроля вообще не предусмотрена, как и сама функция cruise control Kia Rio 3 поколения 2015.

Панель разбирается до платы. Далее, найдите схему панели в интернете, на панели нужны точки подключения земли, шины CAN и питания, которая активируется после зажигания. Подберите место для светодиодов, цвет светодиодов выбираете сами. Желательно найти неиспользуемые места на плате.

Далее 2 пути: либо использовать «колхозный» вариант — доработать маску панели самостоятельно, либо использовать лазерную гравировку. Первый вариант выйдет дешевле, а второй — будет выглядеть так, будто функция работает «с завода».

Устройство, управляющее работой индикации, закреплено двусторонним скотчем на заднюю часть платы. Спереди «колхоз» не виден.

Заключение

Следуя указаниям инструкций, можно установить круиз-контроль на Киа Рио 3 поколения 2013 года. Установка сложна, но польза от этой функции велика. Если сомневаетесь в своих силах, обратитесь к профессиональным электрикам.
