Установка автокондиционера на рено дастер

Обновлено: 07.01.2025

Невозможно представить современный автомобиль без такого важного элемента, как кондиционер. Но, некоторые автовладельцы сначала брали без него, поскольку не хватало денег на лучшую комплектацию, а потом задумывались об установке такой функции. Кондиционер входит не во все базовые комплектации Рено Дастер, но многие мечтают о нем и стремятся установить, зачастую своими силами.

На видео установка кондиционера на Рено Дастер от фирмы:

Подготовка к работе

Теперь можно перейти к подготовительным работам. Если решились устанавливать кондиционер своими руками, то понадобиться специальный инструмент, которого точно нет в гараже.

Прежде чем начать сборку, нужно внимательно изучить пошаговую инструкцию, которая обязательно идет в комплекте и убедиться, что все комплектующие имеются. Также, еще понадобятся дополнительные болты крепления, которые так просто не найти и придется покупать их там, где покупался комплект кондиционирования.

Процесс установки

Теперь приступим к работе. Начнем установку:

Винты Torx T30, 9 шт.

Если все подключено правильно, то в салоне станет прохладно, а если нет, то необходимо искать неисправность. Проверьте, не повредили ли Вы салонный фильтр, он может препятствовать движению воздуха.

Выбор запасных частей

Для того, чтобы установить кондиционер придётся купить запасные части. Итак, что же нам понадобиться, чтобы в жаркие дни, чувствовать себя в пути комфортно:

Компрессор.
Радиатор кондиционера.
Ресивер.
Испаритель.
Блок управления и датчики.
Медные или алюминиевые трубки.
Сервисные клапана.

Все эти запасные части можно купить раздельно или все в одной комплектации. На Дастер такой комплект обойдется владельцу в среднем в 15000-20000 рублей. Но за удовольствие нужно платить.

Выводы

Установка кондиционера на Рено Дастер довольно тяжелая операция и требует определенных знаний и умений. Конечно, если удастся установить самому, то можно сэкономить 15000-20000 рублей на установке, но это удается далеко не всем. Даже профессиональные установщики автокондиционеров нередко сталкиваются с разными проблемами. Еще один факт, от которого зависит успешная установка кондиционера на Рено Дастер – это выбор самой системы кондиционирования.

Создать идеальный микроклимат в салоне автомобиля помогает кондиционер, так же помимо этого он помогает избавиться от посторонних запахов с улицы, защищает водителя от пыли, грязи и уличных бактерий.

Включение

Кондиционер на Рено Дастер имеет пять вариантов положения и четыре скорости обдува, позволяющий при большой влажности на улице уменьшать влажность в салоне, при этом помогает не запотевать стеклам, и препятствует появлению на лобовом стекле жировой пленки, тем самым помогает снизить появления аварийной ситуации на дороге.

Все переключающие элементы механизма изготовляются из пластика, что помогает придать им эргономичности. В его работе используется двигатель внутреннего сгорания, а так же привод ремня коленвала. Для дополнительного охлаждения конденсатор кондиционера располагается в передней части автомобиля, отвод которого проходит под автомобилем и по этой причине под авто при включенном двигателе может появиться небольшая лужа.

Для того чтобы его включить нужно:

Включаем вентилятор обдува
Нажимается кнопка включение кондиционера
Происходит охлаждение

Неисправности

Эксплуатируя автомобиль, в салон может появиться неприятный запах, это может свидетельствовать о том, что необходимо прочистить оборудование. Поэтому каждые 15 тысяч километров желательно чистить систему кондиционирования и менять салонный фильтр. Так же при появлении следующих признаках желательно произвести очищение:

Начинает шумно работать
Снижается эффективность работы
В салоне появляется вода и неприятный запах
Вместо охлаждения подается теплый воздух
Нестабильность в работе

Несвоевременная чистка может привести к появлению более серьёзных поломок, а также нужно помнить, что при неисправной системе в салон проникает больше вредных бактерий, что отрицательно сказывается на здоровье.

Чистка

Процесс чистки происходит следующим образом:

Приобретается специальный очиститель, аэрозоль
Вынимаются фильтры, воздуховод наполняется пеной, кондиционер в Рено Дастер включается на полную мощность, и заводится мотор и выключается кондиционер

Но после этого запах может остаться, и чтобы его устранить нужно, сделать промывку для этого:

С креплений снимается кондиционер
На 15 минут на радиатор наносится специальное средство
Затем промывается сильным напором воды

По причине того что выходит из строя компрессор кондиционера Рено Дастер, происходит перебой в работе всей системы охлаждения. Но прежде чем его заменить его нужно снять, сделать это можно следующим образом:

Разряжается система кондиционирования (сделать это можно при помощи хладагентора )
Отсоединяется минусовая клемма от АКБ, и снимается передний бампер
Снимается дефлектор радиатора
Из отверстий верхней поперчены рамки радиатора, у кожуха вентилятора вынимаются втулки
Приподнимается радиатор, и выводятся нижние опоры кожуха

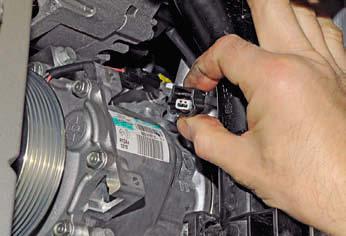

Отсоединяется колодка проводов муфты от колодки жгута проводов
Ключом на 10 отворачивается несколько болтов, которые крепят компрессор
Расположив компрессор на подрамнике, отворачиваются болты, которые крепятфлацтрубки
Отсоединяется трубка низкого давления
С трубки снимается кольцо уплотнительное
Таким же способом отсоединяется от компрессора трубка высокого давления и снимается кольцо
Вынимается компрессор

На место все устанавливается в обратном порядке, при этом уплотнительные кольца меняются на новые детали.

Установка

Данная система кондиционирования устанавливается не на все модели, поэтому вопрос нужен он вам или нет, лучше решать до покупки автомобиля, так как проще и дешевле купить сразу с ним, чем устанавливать его потом.

Подводя итог можно сделать вывод, что кондиционер в Рено Дастер установлен для того чтобы создать комфортные условия для водителя в салоне автомобиля, он объединяется с системой отопления и имеет общее управление и пути воздуховодов. Помогает эффективно очищать воздух и устраняет появление излишков влаги и появления неприятных запахов.

Duster 1

Система кондиционирования автомобиля предназначается для охлаждения и осушения воздуха в салоне. Ее самостоятельный монтаж или заправка не приветствуется ни производителями авто, ни изготовителями охладителей. Поэтому самодеятельная установка кондиционера Рено Дастер возможна только после окончания гарантийного срока на машину.

Опишем, как все происходит при монтаже или заправке хладагентом, и какой объем фреона при этом необходим.

Система кондиционирования Рено Дастер

У автомобиля есть блок управления вентиляцией, кондиционированием и отоплением.

Блок управления вентиляцией, кондиционированием и отоплением (ссылка на источник фото)

распределителя воздушных потоков,
выключателя кондиционера,
рычага, управляющего рециркуляцией воздуха,
переключателем вентилятора,
тумблера обогревателя стекла сзади,
регулятора температуры воздуха.

Отдельный контур кондиционирования состоит из следующих элементов:

датчика давления,
конденсатора,
трубопровода высокого давления,
трубопровода высокого давления, соединяющий компрессор и конденсатор,
осушителя-рессивера,
компрессора,
трубопровода низкого давления,
хладагентного клапана в контуре высокого давления,
демпфера,
клапан для заправки и выпуска хладагента в трубопроводе низкого давления,
редуктора,
испарителя.

Опционный кондиционер Рено Дастер есть не во всех моделях автомобиля, поэтому иногда возникает вопрос, как включить кондиционер в Дастере.

Все просто – его выключатель находится в блоке управления отоплением и вентиляцией. Этот выключатель зависим, и срабатывает только тогда, когда у печки включен вентилятор. После включения на его кнопке загорается огонёк.

Компрессор системы кондиционирования (ссылка на источник фото)

Компрессор системы кондиционирования состоит из следующих элементов:

передняя крышка,
шкив с муфтой,
вывод проводки, идущей от электромагнитной муфты,
корпус,
крышка сзади.

Эта деталь устанавливается под генератором, спереди, на кронштейне мотора. Служит она для сжатия хладагента, который в парообразном состоянии поступает из испарителя под невысоким давлением 0,5-2 бара. После компрессора хладагент в виде пара выходит уже с температурой 80-100 градусов Цельсия и под высоким давлением.

Деталь приводится в действие с помощью поликлинового ремня от шкива дополнительных агрегатов. В компрессорный шкив встраивается электромагнитная муфта, соединяющая и разъединяющая вал компрессора со шкивом фрикционным способом, согласно сигналам, идущих от блока управления мотором. Далее сжатые пары хладагента направляются в конденсатор, который стоит перед штатным радиатором (частью контура охлаждения мотора).

Включение кондиционера Duster

(ссылка на источник фото)

Теперь разберёмся, как включить кондиционер Рено Дастер. Его кнопка, как было сказано, находится в одном блоке, управляющим отоплением и вентиляцией.

Обязательное условие срабатывания системы кондиционирования – вентилятор печки должен быть включён.

(ссылка на источник фото)

Установка кондиционера Duster

Большинство производителей систем кондиционирования для автомобилей не советуют самостоятельно заниматься их монтажом. Неграмотность по технической части может привести к повреждению каких-то деталей, и в конечном итоге кондиционирование Duster негативно повлияет на здоровье. Вот почему во всех инструкциях к автомобильным кондиционерам прописан запрет на «самодеятельность». Renault также запрещает изменять конструкцию своих автомобилей, в т.ч. под запретом и собственноручная установка кондиционера в Дастер. Нарушение этого правила является причиной отмены гарантийных обязательств.

Однако, если срок гарантийного обслуживания закончился, при наличии опыта, можно самостоятельно установить кондиционер в свой Рено Дастер.

Но для этого нужен особый инструмент, которого в стандартных гаражах не бывает. Поэтому первым делом нужно запастись всеми комплектующими и инструментами, перечисленными в инструкции к монтажу. Дополнительно придется покупать крепёжные болты, найти которые в обычном магазине запчастей не получится.

Доверьте установку кондиционера на Duster мастерам.

Порядок сборки системы кондиционирования следующий:

Если работа была выполнена правильно, салон наполняется прохладой. Если этого не произошло, придётся искать причину.

Бывает так, что во время монтажа повреждается салонный фильтр, и движение воздуха становится невозможным.

Заправка кондиционера (объем фреона)

(ссылка на источник фото)

Нормальный для Дастер объем фреона составляет 475 граммов, +/-35 граммов, дополнительно в систему заливается 15 г масла.

(ссылка на источник фото)

Во время заправки проверяются на герметичность золотники трубок, для чего используется специальная жидкость, а не слюна мастера. Обычно после заправки даже здоровый компрессор начинает запускаться более мягко.

Необходимые для заправки хладагентом жидкости:

Фреон типа R134a: 450-510 гр.
Масло типа SP 10 (стандарт iSO 46) в количестве 125-145 гр.

Заключение

Итак, установка кондиционера в Рено Дастер должна проводится профессионалами, как и его заправка хладагентом.

Но владельцу машины для контроля качества работы не помешает знать заранее, сколько фреона и какого качества понадобится для процедуры.

Видео

1 Включение
2 Неисправности
3 Чистка
4 Установка

Включение

Для того чтобы его включить нужно:

Включаем вентилятор обдува
Нажимается кнопка включение кондиционера
Происходит охлаждение

Процесс чистки происходит следующим образом:

Приобретается специальный очиститель, аэрозоль
Вынимаются фильтры, воздуховод наполняется пеной, кондиционер в Рено Дастер включается на полную мощность, и заводится мотор и выключается кондиционер

Но после этого запах может остаться, и чтобы его устранить нужно, сделать промывку для этого:

С креплений снимается кондиционер
На 15 минут на радиатор наносится специальное средство
Затем промывается сильным напором воды

Разряжается система кондиционирования (сделать это можно при помощи хладагентора )
Отсоединяется минусовая клемма от АКБ, и снимается передний бампер
Снимается дефлектор радиатора
Из отверстий верхней поперчены рамки радиатора, у кожуха вентилятора вынимаются втулки
Приподнимается радиатор, и выводятся нижние опоры кожуха

Отсоединяется колодка проводов муфты от колодки жгута проводов
Ключом на 10 отворачивается несколько болтов, которые крепят компрессор
Расположив компрессор на подрамнике, отворачиваются болты, которые крепятфлацтрубки
Отсоединяется трубка низкого давления
С трубки снимается кольцо уплотнительное
Таким же способом отсоединяется от компрессора трубка высокого давления и снимается кольцо
Вынимается компрессор

На место все устанавливается в обратном порядке, при этом уплотнительные кольца меняются на новые детали.

Установка

Неисправности

Начинает шумно работать
Снижается эффективность работы
В салоне появляется вода и неприятный запах
Вместо охлаждения подается теплый воздух
Нестабильность в работе
