Установка антирадара на приоре
Всем доброго времени суток. Решил подключить антирадар в проводку автомобиля, так как устал от провода, который тянулся от прикуривателя к девайсу. В приоре прикуриватель располагается не особо удобно, как по мне. К тому же на днях при очередном включение радар-детектора в прикуриватель обнаружил, что последний не работает. Тут и решил что настало время убрать провод из салона и за одно разобраться с прикуривателем.
Взял два провода (красный для "+" и фиолетовый для "-") и при помощи изоленты соорудил следующее устройство:
.
Далее отправился в машину, чтобы посмотреть с каким количеством проводов мне предстоит работать и определить где "+" и "-".
К прикуривателю идут три провода. Индикатором определил, что красно-синий — это "+", белый — это "-", чёрный — это подсветка прикуривателя.
Хорошо, теперь пора замерить провод антирадара, хватит ли нам вообще его и если да, то до куда. Тут столкнулся с некой проблемой. Я поднял кожух рукояти кпп просунул руку в глубь туннеля и понял, что отверстия для выхода к бардачку нет (за ним я собирался тянуть провод). Придётся аккуратно сверлить.
Просверлил под воздуховодом. Далее сделал ещё одно отверстие но уже в другом месте.
Получилось под углом, но это не главное. Главное провода туда прошли на отлично. Сам блок питания антирадара будет находиться за заглушкой возле прикуривателя (в дальнейшем именно в ней планирую сделать отверстие и вывести его наружу).
Время уже было тёмное и, к сожалению, не сделал снимки скрученных проводов и расположение блока питания "в живую" так сказать. Но скажу, что провод идущий на подсветку заизолировал и оставил "без пары".
В итоге вот что у меня вышло.
Включение и выключение происходит колёсиком на самом девайсе. Думаю оттого, что радар-детектор смещён вправо, хуже ловить не будет. Но это всё же в скором времени проверю.
Всем спасибо за внимание и удачи на дорогах.
28.11.18 Прошло 4 дня с момента установки. Прибор с правой части панели ловит как и раньше (когда стоял по центру). Значит многое зависит от качества самого прибора, чем от его местоположения.
В данном фотоотчете идет речь про подключение радар-детектора в Lada Priora, но схема одинаковая для всех типов дополнительного оборудования.
Подключение антирадара к постоянному источнику питания
Потребуется проложить провода к штурманскому плафону на потолке, который заранее демонтируем. Подключаем радар-детектор к колодке:
Недостаток такого подключения в том, что некоторое доп.оборудование способно потреблять ток даже в выключенном состоянии, таким образом оно будет садить аккумулятор.
Подключение радар-детектора к питанию от зажигания

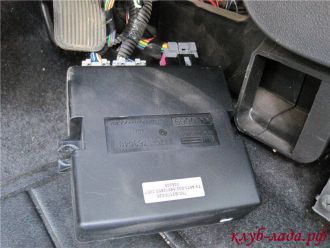

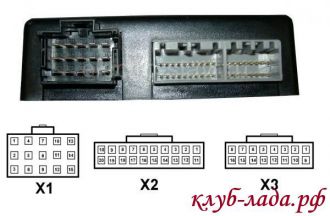

Взять +12В после зажигания в ВАЗ 2170 можно у блока управления электропакетом, который находится под панелью (потребуется снять левую облицовку тоннеля). Подключаемся к оранжевому проводу 9го контакта, колодка №2.
Кстати, колодка ISO магнитолы тоже имеет полезные контакты, который могут быть использованы при подключении дополнительного оборудования.
Необходимым аксессуаром в машине при частых поездках и не только считается видеорегистратор. Сегодня многие автолюбители начали задумываться о его приобретении. В наше время это уже не блажь, а, скорее, необходимость. Он помогает в спорных случаях на дороге при возникновении ДТП, является записью-подтверждением для страховой компании. Также регистратор спасёт и в случае остановки патрульным, особенно когда она неправомерная либо же сотрудник милиции ведёт себя неподобающим образом.
Преимуществ от установки записывающего устройства очень много, минусов — практически нет. Ну разве что за исключением дополнительной нагрузки на аккумулятор.
Однако выбрать хорошее устройство, с отличным углом обзора, это ещё не всё. Очень важно правильно установить и подключить его.
Куда и как лучше установить?
Установка видеорегистратора, как правило, осуществляется в двух местах:
- На лобовое стекло по центру возле зеркала или за ним. Подойдёт для очень лёгких устройств.
- Если же устройство потяжелее, то стоит его поставить на переднюю панель.
При этом прикрепить девайс можно на держатель-присоску, что позволит снимать и ставить на место регистратор при необходимости, однако со временем или в холодную погоду такое крепление становиться ненадёжным и может привести к падению и поломке устройства. Или же можно на клейкую ленту. Такое крепление более надёжное. Но снимать и ставить обратно регистратор у вас не получится. Потому если вы сомневаетесь в сигнализации или же часто оставляете машину без присмотра, вне охраняемой стоянки и боитесь что его утащат, то этот вариант вам неприемлем.
Также при установке в автомобиль с подушками безопасности стоит учитывать, чтобы регистратор находился вне зоны их действия, ведь если подушка раскроется и зацепит видеорегистратор, то он может стать причиной травм водителя или пассажиров.
Наиболее популярные способы подключения
После того как вы определились с местом установки, следует подумать, куда и как его подключать. Здесь вариантов много. Наиболее популярных и несложных в реализации пять: от прикуривателя, к питанию магнитофона, напрямую к аккумулятору, зажиганию либо же к верхнему плафону. Подключение от прикуривателя мы не рассматриваем. Во-первых, с развитием нынешних технологий, как правило, гнездо прикуривателя уже чем-то занято. Кому-то надо зарядить телефон или ноутбук, либо же подключено к нему ещё какое-то устройство. Во-вторых, такой тип подключения работает только при включённом зажигании, что тоже является существенным минусом.
Также при выборе объекта, к которому он будет подключаться, следует понимать, что регистратор, установленный в верхней части лобового стекла, гораздо проще подключить в потолочному плафону. Он ближе.
Девайс, установленный на передней панели, проще будет подключить любым из других описанных способов. Это связано с тем, что место подключения находится гораздо ближе, провода потребуется меньше и прятать его, соответственно, проще. Но это не помеха, ведь провода можно надёжно запрятать под обшивку автомобиля.
Итак, рассмотрим детально способы подключения видеорегистратора в обход гнезда прикуривателя.
Подключение через потолочный плафон
Один из способов подключить регистратор без прикуривателя — это запитать провода через потолочный плафон.
Для начала занимаемся креплением видеорегистратора. Нужно определиться с местом его установки, надёжно закрепить и протянуть провода к плафону. Для того чтобы провода не висели, лучше их запрятать под обшивку салона.
Дальше снимаем плафон. Для того чтобы это сделать, придётся аккуратно снять и отсоединить светильник от питания. На разных авто он крепится по-разному. На одном достаточно с помощью чего-то плоского поддеть защёлки. В другом автомобиле может понадобиться отвёртка.
После того как всё снято, переходим к проводам. Нам нужно найти провода, которые получают питание постоянно, а не только при открытых дверях. Определяем полярность проводов с помощью тестера. К плюсу и к минусу светильника припаиваем по проводку.
После этого нам понадобится переходник. Важно помнить, что практически всё в машине питается от напряжения в 12 В. В то же время для видеорегистратора требуется лишь 5. Для того чтобы с постоянных 12 В получить 5, взять блок питания, который обычно вставляется в прикуриватель. Либо же купить адаптер. Проводки адаптера или блока питания соединяем с припаянными проводками, тщательно всё заматываем изолентой. После этого можно подключать регистратор. Если всё работает, то прячем в нишу все провода и собираем светильник.
Можно обойтись здесь и без паяльника. Для этого на нужных проводах делается надрез изоляции, к ним присоединяются проводки от блока питания или адаптера, изолируются. И дальше всё по той же схеме: подключение видеорегистратора и установка светильника на место.
Подключение к питанию автомагнитолы
Здесь всё подключается ещё проще, ведь это устройство питается также от напряжения 5 В. Потому для подключения не потребуются никакие переходники и адаптеры. Для того чтобы подключить, необходимо закрепить видеорегистратор, запитать его проводки к оранжевому проводу, ведущему к автомагнитоле (под передней панелью).
Напрямую от аккумулятора
Напрямую от аккумулятора запитать регистратор немного сложнее. Для этого вам понадобится длинный провод, предохранитель (15 А).
Сначала устанавливаем регистратор в нужное место, подключаем через переходник к нему провод. Очень важно соблюдать полярность проводов при подключении, чтобы не спалить регистратор. Дальше под обшивкой аккуратно выводим провод в моторный отсек. На провод также следует поставить предохранитель.
Либо же второй вариант прокладки проводки — вывести провод в моторный отсек через монтажный блок. Там есть резервные гнёзда под предохранители.
Далее, в моторном отсеке плюс мы запитываем от аккумулятора, минус — к любому месту минусовой проводки автомобиля.
К зажиганию
Менее распространённый на практике способ, так как регистратор будет работать только после поворота ключа.
Первым этапом после установки видеорегистратора и подключения его с помощью адаптера является прокладка проводов. Они могут тянуться по верху или по низу лобового стекла к системе зажигания. Дальше находим с помощью тестера плюсовую клемму и крепим к ней провод такой же полярности. Минус можно закрепить к минусовому контакту магнитолы либо же к минусовым контактам разводки автомобиля.
Заключение
Заниматься самостоятельным подключением любых устройств к системе питания автомобиля стоит, лишь если есть навыки обращения с электроникой, проводкой и мультиметром. Если же вы впервые сталкиваетесь с проводкой машины, то экспериментировать не стоит, лучше в этом деле тогда довериться специалистам.
Президент России Владимир Путин утвердил поправки в Кодекс, позволив использовать фотографии и видеозаписи (в том числе с регистраторов) в качестве обязательного доказательства в суде. Рассмотрим несколько способов подключения видеорегистратора или других устройств (антирадара, навигатора и т.д.) на Лада Веста.
Быстрая установка видеорегистратора в разъем USB
Преимущества этого способа установки видеорегистратора или радар-детектора:
- Подключение аксессуара к USB разъему, в проводку автомобиля не вмешиваемся (сохраняем гарантию);
- Требуется минимум времени (около 5-10 минут);
- Провод регистратора не болтается, он спрятан;
Порядок прокладывания провода (от ветрового стекла) до разъема USB (внизу панели):
- Если девайс решили расположить за зеркалом салона (варианта A), тогда провод прячем под обшивкой потолка (засовываем пальцами под край). Если аксессуар закрепили на панели (вариант Б), тогда провода укладываем под край торпедо в районе лобового стекла;
- Снять накладку стойки ветрового стекла (снять уплотнитель, потянуть накладку от двери, отщелкивая пластиковые фиксаторы, затем тянем вверх, выводя зацепы в нижней части накладок из панели). Провод закрепляем в штатные фиксаторы;
- Укладываем провод между правой частью панели и кузовом. Щель образуется после демонтирования уплотнителя двери;
- Прокладываем провод через паз и тянем в сторону тоннеля под бардачком;
- Прячем провод между тоннелем и панелью. Чтобы он был надежно зафиксирован, намотать на провод немного изоленты.
Процесс подключения видеорегистратора также показан на видео:
Недостаток такого подключения дополнительного электрооборудования в том, что разъем USB будет все время занят.
Подключение видеорегистратора без использования USB
Этот метод подойдет для тех, кто хочет оставить разъем USB свободным. Далее представлен перечень контактов, к которым можно подключить видеорегистратор. Для полной уверенности советуем перепроверить контакты мультиметром.
2. К разъему ISO магнитолы:
3. К колодке с проводами кнопок подогрева передних сидений:
А каким образом установку подобных аксессуаров выполнили вы? Может быть при подключении задействовали замок зажигания или прикуриватель?
Напомним, купить дополнительное оборудование можно на AliExpress. Кстати, для управления питанием дополнительных девайсов в машине можно задействовать штатные кнопки Весты.
Хочу сделать подключение питания регистратора через замок зажигания (ибо надоело тыкать его в прикуриватель).
Хочу чтобы при повороте ключа, когда загораются лампочки на приборке, подавалось питание и на видерегистратор.
От чего можно взять плюс?
С катушки зажигания или же с замка зажигания.
а поподробнее? я понимаю что с замка зажигания но я не электрик
Я вообще хотел взять плюс с лампы освещения бардачка. Но как оказалось по схеме, плюс на нее приходит с аварийки, которая работает всегда, даже когда ключа нет, или зажигание выключено полностью. Хотя у меня в машине, лампа бардачка не работает при выключенном зажигании. Именно поэтому я на распутье.
blocked by Apache
AlexandrB, Ну так что мешает выключить двигатель но оставить зажигание включенным? у меня БСЗ.
взять его с лампочки освещения бардачка.
Когда выключаешь двигатель, то пропадет и питание регистратора и он должен выключиться, но если ты назад быстро возвратишь ключ в положение "зажигание"
Глушитель еще не взрывался? Рискованый трюк
Отчет подготовил и прислал наш уважаемый клиент Фанис Агзамович Баймухаметов из города Пыть-Ях, за что ему был присвоен статус "Оптовый покупатель".
В первую очередь определился с местом установки радара–детектора (далее РД). Наиболее удобным местом расположения РД выбрал для себя слева снизу ветрового стекла. Чтобы установить в выбранное место РД, необходимо соответствующим образом выгнуть установочный кронштейн с присосками.
Далее, необходимо запитать РД. Решил не подводить к нему питания от прикуривателя, так как это будет выглядеть не эстетично, а подключить скрыто, под панелью приборов. Посчитал нужным сделать подключение РД через кнопку, например для постановки авто на длительную стоянку отключать РД. Кнопка включения и отключения была установлена ранее и использовалась для других целей. Она размещена рядом с рычажком открывания капота.
Затем необходимо частично разобрать торпеду: Снимаем подторпедник (крепление 3 фиксатора)
Затем выкручиваем 4 самореза крепления облицовки приборного щитка и снимаем облицовку.
Выкручиваем два винта левого бокового дефлектора вентиляции и снимаем дефлектор
Затем, от шнура питания отрезал ту часть, которая вставляется в гнездо прикуривателя. Просунул шнур в щель между ветровым стеклом и торпедой
Далее необходимо найти провода, с которых можно взять +12В и массу. Я сделал следующим образом: плюс взял с провода питания модуля обхода иммобилайзера, и подключил через кнопку (красный провод шнура питания РД). А массу – с болта, расположенного выше блока предохранителей (белый провод).
После произведенных подключений, собираем панель приборов в обратной последовательности.
Президент России Владимир Путин утвердил поправки в Кодекс, позволив использовать фотографии и видеозаписи (в том числе с регистраторов) в качестве обязательного доказательства в суде. Рассмотрим несколько способов подключения видеорегистратора или других устройств (антирадара, навигатора и т.д.) на Лада Веста.
Быстрая установка видеорегистратора в разъем USB
Преимущества этого способа установки видеорегистратора или радар-детектора:
- Подключение аксессуара к USB разъему, в проводку автомобиля не вмешиваемся (сохраняем гарантию);
- Требуется минимум времени (около 5-10 минут);
- Провод регистратора не болтается, он спрятан;
Порядок прокладывания провода (от ветрового стекла) до разъема USB (внизу панели):
- Если девайс решили расположить за зеркалом салона (варианта A), тогда провод прячем под обшивкой потолка (засовываем пальцами под край). Если аксессуар закрепили на панели (вариант Б), тогда провода укладываем под край торпедо в районе лобового стекла;
- Снять накладку стойки ветрового стекла (снять уплотнитель, потянуть накладку от двери, отщелкивая пластиковые фиксаторы, затем тянем вверх, выводя зацепы в нижней части накладок из панели). Провод закрепляем в штатные фиксаторы;
- Укладываем провод между правой частью панели и кузовом. Щель образуется после демонтирования уплотнителя двери;
- Прокладываем провод через паз и тянем в сторону тоннеля под бардачком;
- Прячем провод между тоннелем и панелью. Чтобы он был надежно зафиксирован, намотать на провод немного изоленты.
Процесс подключения видеорегистратора также показан на видео:
Недостаток такого подключения дополнительного электрооборудования в том, что разъем USB будет все время занят.
Подключение видеорегистратора без использования USB
Этот метод подойдет для тех, кто хочет оставить разъем USB свободным. Далее представлен перечень контактов, к которым можно подключить видеорегистратор. Для полной уверенности советуем перепроверить контакты мультиметром.
2. К разъему ISO магнитолы:
3. К колодке с проводами кнопок подогрева передних сидений:
А каким образом установку подобных аксессуаров выполнили вы? Может быть при подключении задействовали замок зажигания или прикуриватель?
Напомним, купить дополнительное оборудование можно на AliExpress. Кстати, для управления питанием дополнительных девайсов в машине можно задействовать штатные кнопки Весты.
Привет всем…
Эта запись посвящается тем, у кого руки чешутся )))
Итак… Лето не за горами… Большинство давно (или не очень) переобули своих железных коней в летние шины… Скорость потока увеличилось… А вместе с тем и риск — нарваться на "засаду"
Заказал я из интернета радар-детектор…
Пару недель в ожидании… И я — счастливый обладатель…
Но сказ не про это…
А все это к тому:
-прикуриватель в приоре живет сам, не зависимо от замка зажигания…
— да и провод по салону очень мне не нравится…
Решено было сделать так:
-купил кнопку от противотуманок
Итого, что мы имеем:
-никаких соплей, все аккуратно…
-радар детектор включается при повороте ключа
-если нужно отдельно выключить РД, достаточно нажать кнопку на панели.
-гнездо прикуривателя свободно.
куда подключить регистратор что бы от зажигания включался он
Парни помогите хороший мафон или нет
by Adminrive · Published 01.12.2015
Через какой промежуток пробега
by Adminrive · Published 14.03.2015
Посетил сегодня мероприятие по качу сабов
by Adminrive · Published 02.07.2016
18 комментариев
- Comments 18
- Pingbacks 0
К предохранителю, F19, там же и спрячь зарядку, а провод пропусти по левой стойке под крышу и где зеркало выведи на регик
Юрий, а ф 19 это подогрев сидений у меня его нет
Иван, тогда Ф20 цепляй, он тоже от замка зажигания
Иван, просто я себе делал от Ф19
Иван, массу от зарядки кинь на болт минус на нём висит ещё, там же где преды
Иван,
Юрий, а на схемах можешь обьяснить это все?че то мне не совсем понятно(
Дилюс, я так делал: с преда Ф19 провод на зарядник к носику, ну пипки которая пружинит, она + получаеться, провод масса с кузова подключаешь к боковой части зарядки, ушки типа, их там 2 штуки, вот на одной из них минус идёт, потом кабель который вставляеться в регик пропускаешь по левой передней стойки, предварительно сняв обшибку со стойки, и подсовываешь под крышу кабель, до зеркала, а там подключаешь к регику
Юрий, а как к предохр.подключать?припаять чтоль?
Дилюс, нее, я его вынул и вдел в гнездо провод, и вставил пред на место
Дилюс, зарядка оч мало тока потребляет, поэтому риск минимум, и подключай проводок в верхнюю маму преда, это выход, ну чтоб если что пред перегорел
Юрий, ясно,хорошо спасибо)
Юрий, збс замутил,а есть фото как там все это выглядит?
Денис, нее, фото нету, через недельку сфоткаю если не забуду , ды это дело всё спрятано, там ничего не видно, надо снимать крышку где преды
Юрий, вот это и интересно куда ты там засунул где преды)
Денис, там места на три таких зарядки, а то и больше, сверху предов лежит, открой эту крышку и увидишь, слева тоже много места, ближе к стойки
