Расскажу про модуль Удлинителя Сигнала Поворотов.

Не знаю, кому как, а по мне так вещь полезная, потому как удобная. Эта функция добавляет определённый комфорт в процесс управления автомобилем.
Работая в своё время на микроавтобусе "Volkswagen Transporter T5" от компании, с удовольствием пользовался этой функцией. Задался целью оборудовать и нашу Гранту такой же дополнительной функцией.
На паре форумах, где обсуждался данный вопрос, подсказали несколько вариантов решения этой задачи: как фирменных, так и самодельных. Из фирменных, например, московский — от "Автофишек", или от "EOBD". В последней компании его купил и подключил на Гранте.

Упаковка – пакетик.

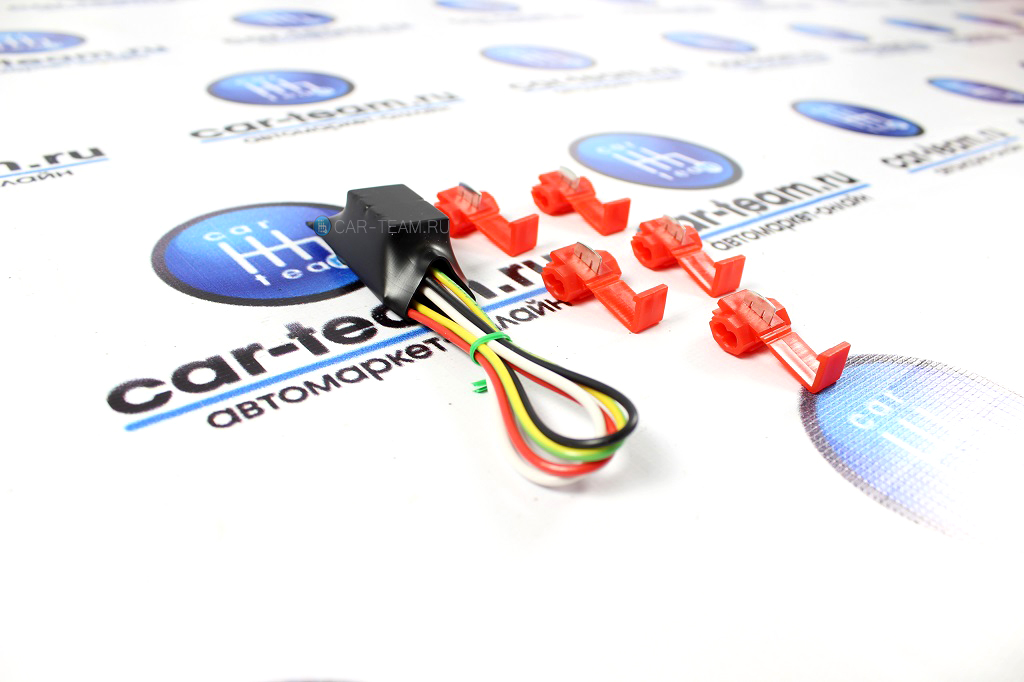

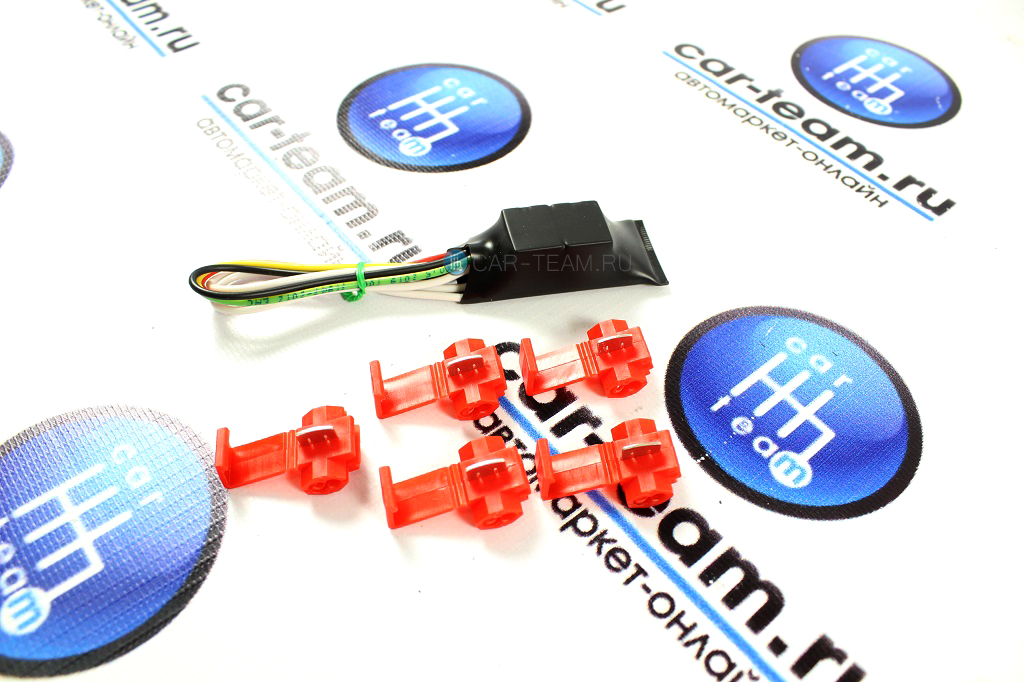

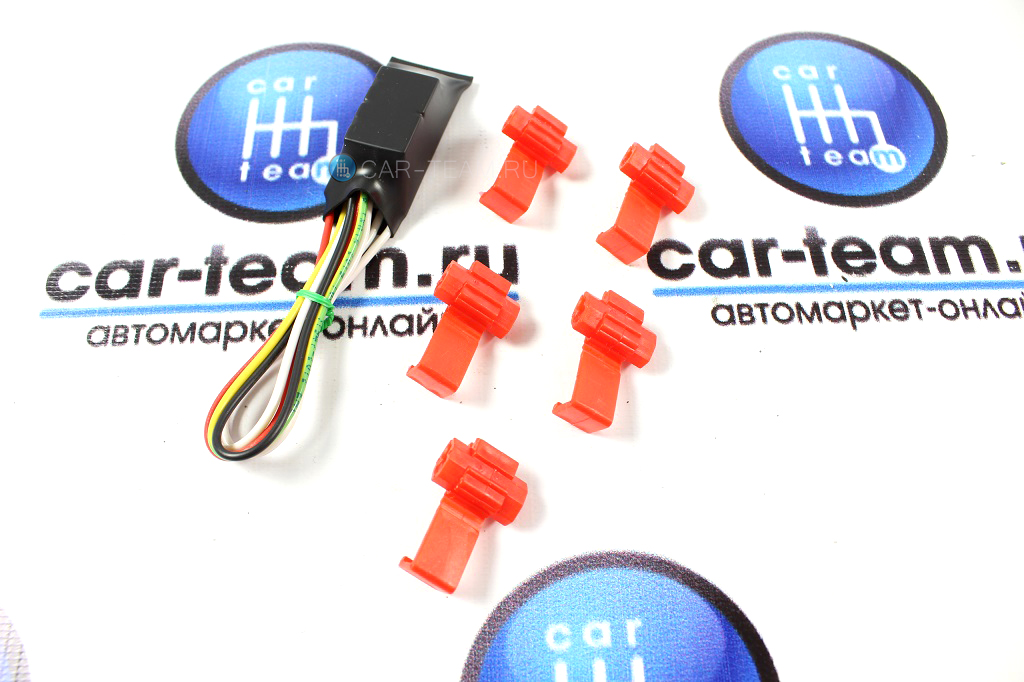

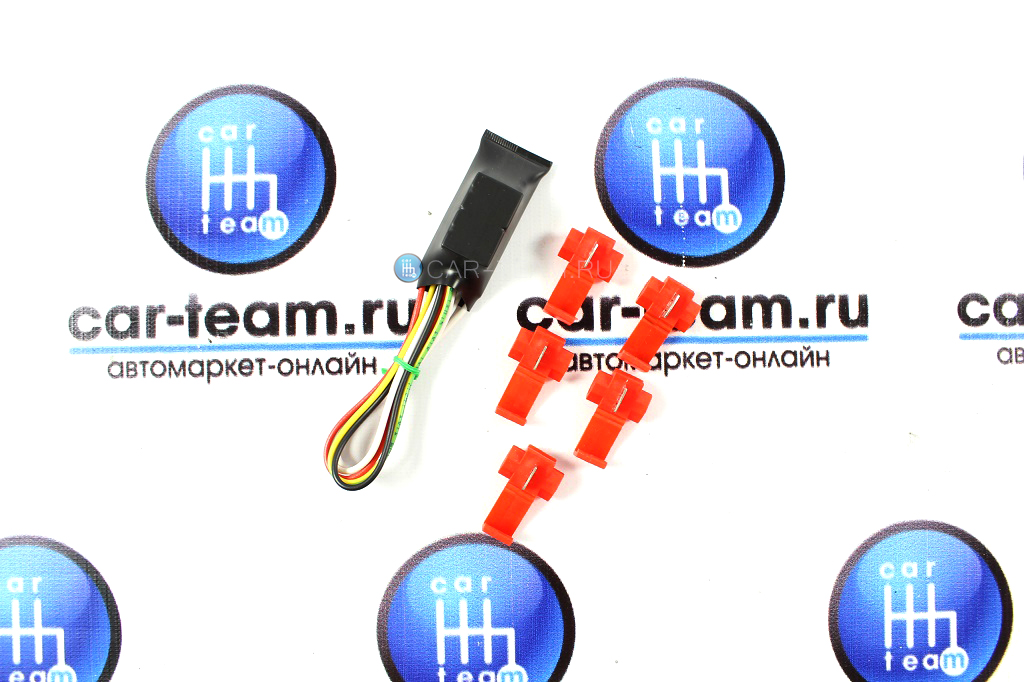

Комплектация: инструкция, модуль УСП, соединители х5 шт ("гильотины") для быстрого и элементарного подсоединения проводов к проводке.

Обычно после включения сигнала поворота рычагом для прекращения подачи сигнала нужно отщёлкнуть рычаг обратно. Либо, чем пользуются изредка опытные водители, недолго придерживать рычаг в полу-нажатом положении, придавливая его до фиксации. В случае с подключённым модулем достаточно только лишь коснулся, коротко"чиркнуть" рычагом переключении поворотов контактов соответствующего направления (на мгновение придавить но ДО фиксации – и тут же отпустить) и удлинитель автоматически сделает три-четыре мырга. И после сам отключится. Так же, достаточно коснуться кнопки включения аварийной сигнализации, и аварийка сама помигает четыре раза: в качестве "Спасибо", или "ИЗВИНИ". Удобная вещь.
С прошедшей зимы (2016-2017) тестировал данный модуль, прежде чем всё-таки решил о нём рассказать.
Дело в том, что сначала купленный модуль имел почему-то одну неприятную "болезнь". После второго или третьего раза подачи сигналов "аварийкой" — "СПАСИБО", модуль вдруг переставал реагировать на касание переключателем поворотов любой стороны. Совсем. Как будто и не подключён вовсе. Только "аварийка" и отрабатывала свои положенные четыре раза. А, главного – Повторения сигналов поворотов, – не было!((
И так – до отключения зажигания и повторного его включения: заводишь опять двигатель, и всё само восстанавливается.
Потом – опять: до второго, или – третьего злополучного касания кнопки аварийной сигнализации.
Не очень приятно, после того как быстро привык к такому "помощнику", и вдруг на время удлинитель поворотов перестаёт работать, и до конца поездки ты вынужден ехать уже без функции повторения.
Первый купленный модуль, обнаружив быстро такой "косяк" в работе устройства, вернул как бы по гарантии, ещё и успев даже в 14ти-дневный срок после покупки. Вместо него взял там другой такой же. Но через день-два обнаружил и в его работе точно такие же симптомы ненормальности.
Тех.поддержка ничего толком конкретного объяснить не смогла (разговаривал с разработчиком), сославшись на то, что о подобных сбоях первый раз слышат. В итоге, решил его оставить подключённым как есть.

А через некоторое время удалось всё-таки заставить работать модуль сколь угодно долго, чтобы он не впадал в эти малоприятные "отключки". Для того, чтобы поблагодарить "Аварийкой" и модуль после этого не завис, нужно не коснуться кнопки, придавив ее До фиксации, а полноценно включить и тут же выключить "Аварийку". А сделать это можно с любой быстротой. И тогда схему не клинит!
Ведь всё равно дотянуться до кнопки необходимо, только теперь — нажать быстро и тут же отжать.
В любом случае с функцией автоматического повторения нет необходимости отвлекаться на весь процесс "благодарения", так сказать, выжидать и обращать внимание, сколько раз уже помигалО)). Просто не задумываясь — нажал и отжал. И — всё!

Хоть модуль действительно и работает по довольно простой схеме, но приятно удивило, что схема умеет мгновенно переключатся между каналами. То есть, если случайно коснутся неправильной стороны, запустив процесс автоматического повторения миганий поворотом, то при касании уже противоположной стороны, модуль мгновенно переключится и как ни в чём не бывало отработает всё равно Четыре мырга.
Это, бесспорно, преимущество при использовании, хоть и требуется очень редко.

Например, в немецких автомобилях алгоритм работы удлинителя продуман немного глубже, основательней. Он там примерно следующий (думаю, если не на всех, то на многих немецких "народных вагонах" эта функция встроена с завода)
1. Если коснуться рычага поворотов, до фиксации, и мгновенно сразу отпустить, т.е. "чиркнуть", то активируется модуль удлинителя поворотов, и сигналы поворота сами отмигают Три раза.
2. Если придавить рычаг, чуть придержать и отпустить его -С появлением ВТОРОЙ(!) вспышки сигнала поворотов, или дольше, то модуль НЕ активируется, и дальнейшее управление сигналом поворота продолжится как обычно: в чисто ручном режиме: сколько вкючено по времени, столько и будет мигать, пока не отпустишь, или не отщёлкнешь.
Функция мгновенного переключения между каналами там тоже есть.
А вот удлинителя сигналов "Аварийно сигнализации", увы, у немецких автомобилей нету. И это уже существенный недостаток, учитывая, что в нашей стране активно используют негласное всенародное "СПАСИБО" или "ИЗВИНИ" "аварийкой".
Во время движения иногда, когда это возможно, даже пытаюсь подгадать сам манёвр под длину миганий модуля, это примерно 3-4 секунды: касаюсь рычага поворотов немного позже, чем обычно, чтобы отключение миганий совпало с моментом завершения манёвра; заранее подготавливаюсь к перестроению, например, из ряда в ряд; сам манёвр стараюсь проводить более динамично.

Модуль имеет 5 проводов: Жёлто-Зелёный, Красный, Чёрный, и два одинаковых Белых провода.

Сразу оговорюсь, что подключение модуля решил сделать через соединительные колодки.
Во-первых, если что-то пойдёт не так, то можно моментально выдернуть и отключить модуль.
Во-вторых, при необходимости можно протестировать и другие аналогичные модули на правильность их работы, подключая к разъёму.

На современных автомобилях LADA есть полезная функция «трехкратное мигание поворотника». При небольшом сдвиге левого подрулевого переключеля (не до фиксации) поворотники моргают несколько раз. Эта опция встречается не на всех моделях и комплектациях автомобилей LADA. Однако любой желающий может доработать конструкцию, установив для этого специальный аксессуар, который называется «удлинитель поворотов» (лентяйка или ленивые поворотники).

На рынке представлено два типа «Удлинителей поворотов» :

Простой (троекратное повторение сигнала поворота при кратковременном включении выключателя поворотников или аварийной сигнализации).
Комфортные, вежливые поворотники (в дополнении к троекратному повторению добавлены дополнительные возможности: автоматическое включение аварийной сигнализации при движении задним ходом, кнопка «спасибо» 3 моргания и регулировка количества морганий поворотов по вашему желанию).

Как это работает . Модуль представляет собой микропроцессорное устройство. Микропроцессор отслеживает положение выключателей поворотников и аварийной сигнализации и на основании этого включает соответствующее реле, контакты которого дублируют контакты выключателей. По истечении троекратного моргания реле выключаются.

Применяемость. Lada Granta, Lada Kalina, Lada Priora и Lada Largus (отдельное устройство).

Простой - около 600 рублей.
Комфортные, вежливые поворотники - около 1 000 рублей.

Установка и подключение . Модуль подключается к жгуту проводов выключателя аварийной сигнализации или к жгуту переключателя поворотов. Это зависит от модели автомобиля.

Обзор аксессуара, а также его подключение на видео:

«Удлинитель поворотов» - автоматическое мигание указателей поворота при кратковременном нажатии рычага включения указателей поворота без фиксации в крайнем положении. Количество миганий в данном режиме задается при настройке Устройства. Переключить автоматическое мигание поворотов на другую сторону можно путем кратковременного нажатия рычага включения поворотов в противоположном направлении.

Может применяться в автомобилях с плюсовой и с минусовой схемой управления поворотниками, но приобретать советуем после подтверждения информации по совместимости у производителя.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Параметр	Значение
Напряжение питания, В	10. 15
Макс. потребляемый ток, А	0,1
Количество повторов	3-4
Габаритные размеры, мм	702520

Инструкция по использованию соединителей

Принцип работы устройства.

Микропроцессор отслеживает положение выключателей поворотников и аварийной сигнализации. Включает соответствующее рыле, контакты которого дублируют контакты выключателей. По истечении троектратного моргания реле выключается.

Инструкция по установке на автомобиль ЛАДА ПРИОРА и на автомобиль ЛАДА ГРАНТА

акции

оплата
при получении

надежная упаковка

гарантия качества

Неверный информационный блок

Модуль удлинителя сигнала поворотов предназначен для троекратного повторения сигнала поворота при кратковременном включении выключателя поворотников или аварийной сигнализации. Может применяться в автомобилях с плюсовой и с минусовой схемой управления поворотниками. Определение схемы управления происходит автоматически.

Принцип работы:
Модуль представляет собой микропроцессорное устройство. Микропроцессор отслеживает положение выключателей поворотников и аварийной сигнализации и на основании этого включает соответствующее реле, контакты которого дублируют контакты выключателей. По истечении троекратного моргания реле выключаются.

Напряжение питания - 10-15 В;
Максимальный потребляемый ток - 100 мА;
Количество повторов - 3-4 раз;
Размеры - 70*25*20 мм

Модуль УСП - 1шт.;
Соединитель - 5шт.;
Руководство - 1шт.;
Упаковка - 1шт.
