Рано или поздно, наверное, любому тазоводу захочется поставить тахометр в низкую панель.

Как известно, тахометры бывают стрелочные и цифровые. В случае со стрелочными — обычно китайский тахометр прикручивают саморезом прям к панели, либо сажают от 2106 огромный тахометр в какое-то ведро, обмазывают там всякими эпоксидками, короче получается страшно, еще и обзор закрывает в случае крепления к стойке.

Ну а электронный просто на двухсторонний скотч к кожуху рулевой рейки — выглядит как «не из той оперы», да и как-то дешево.

Но, нашлось и пару фото на просторах интернета, где электронный тахометр устанавливали прямо в приборку:

Этот вариант очень понравился — в том месте, где и нужно, видимость отличная, увидев такой вариант мне прямо показалось, что без этого экранчика там родная приборка выглядит неполноценно.
В наличии у меня был БК штурман-05, нормальный такой БК, но функций очень мало — часы, вольтметр, тахометр.

Предыдущий хозяин его колхозно на скотч повесил на нижнюю часть панели, там в районе ручек гидрокорректора и яркости подсветки приборов, грубо говоря, при езде его не видно было вооще. Со временем с ним что-то случилось и стали глючно срабатывать кнопки.
Начались поиски нового БК в котором уже было бы больше функций. В итоге был приобретен ОРИОН бк-06, за 250 грн.

Из интересного, там было кроме всего того, что находилось в штурмане — это время поездки и температура за бортом, ну и еще мелочи мне не интересные. Этот БК и я намеревался установить в приборку, но решил сначала подключить и посмотреть его в деле. Был очень огорчен — самое главное, что мне нужно было от БК — тахометр, врал примерно на 800 об .мин. К тому же, разобрав его, я понял, что отпаять экранчик, (что обязательно нужно сделать для установки его в приборку) будет крайне проблематично (учитывая мои «руки-крюки»).

Возвращаюсь к штурману, для начала выпаиваю кнопки, припаиваю провода и их замыканием проверяю что с самим БК. Все ок — проблема в кнопках, ну это не беда, их тоже в любом случае по моему плану нужно менять.

Далее выпаиваю экранчик с платы, ножка за ножкой, с помощью иглы 0,6мм.
Теперь нужно решить вопрос как оставить экранчик с одной стороны приборки, а плату с другой — то-есть нужно припаять провода и к тому и к тому, а посредине какие-то коннекторы оставить — что бы система осталась разборной вдруг чего.

Я долго думал и ничего хорошего не придумал. А в таких случаях лучше сделать лишь бы как или работа станет навсегда. Решил делать колхоз из проводов от системных блоков, которые соединяют светодиоды и кнопки с материнской платой.
Там стоят мамы, папы я сделал из скрепок, впаянных в макетную плату RM-2-3070

Сейчас же подумал, что можно было попытаться найти bullet-разъемы — это как обычные автомобильные клеммы мама+папа, только не штыревые, а круглые.

Кто хоть раз в жизни видел активатор центрального замка — понял о чем речь (там только такие и используются).
Сейчас даже думаю, что можно было сделать на скрутках, а потом спаять и гори она огнем та разборность конструкции, но уже поздно :)

Далее, под дисплейчик пришлось немного расширить прямоугольное отверстие, куда ложилось красное стеклышко для окрашивания надписи STOP в красный цвет. Сделать это не сложно — там обычный пластик, с помощью паяльника и надфиля с примерками и подгонками 10 минут времени.

Я решил выставить дисплей так, что бы он был впритык к стеклышку, которое его прижимает, и сидеть жестко будет, и четко видны цифры через пластик. Но это было ошибкой, кто дочитает до конца, узнает почему.

В качестве отдыха с помощью натфиля и наждачки нужно стереть надпись STOP на пластмассовом стеклышке. Я решил не шлифовать это место, а нарочно оставить его очень шероховатым, чтобы свет от цифр немного рассеивался на нем, а не бил прямыми лучами в глаза. В этом моменте получилось все именно так как нужно.

С обратной стороны приборки нужно сделать тоже небольшую доработку (хотя может кому-то это и покажется лишним). Так как вместо таблички стоп будет дисплейчик, нужно перенести лампочку, обозначающую СТОП, и на самом деле есть куда — во втором сверху ряду посредине неиспользуемая лампочка, видимо для кондиционера в экспортных авто. Долго разбираться не стал к чему подключена неиспользуемая лампочка, дабы не случилось беды, просто отрезал дорожки, что к ней идут, и запаралелил перемычками к родной лампочка СТОП.

С другой стороны никакой иконки нет на этой лампочке, кривыми руками ничего нарисовать не смог красивого. В планах распечатать на принтере на пленке и приклеить туда S в кружочке.

Вот собственно и все, протягиваем провода, соединяем коннекторы, тестовый запуск.

Далее дотачиваю провода под кнопки, под тахометр, питание.

С длинной проводов перестарался, конечно, пришлось позже многое переделывать, а именно — укорачивать провода.

Для кнопок тоже решил сделать разъемное соединение, так планировалось кнопки мертво прикрепить кнопки в кожухе рулевой колонки. В качестве разъема взял молекс — разъем питания от компьютерного БП.

Кнопки изначально планировал разместить по бокам на кожухе рулевой рейки.
Заказал разные кнопки без фиксации, больше всего по дизайну понравились квадратные.

Идеально подходили и по виду, и по размеру и по нажатию, но, увы, оказалось, что они размыкают контакт, а не замыкают :). С каким-то реле и схемке на транзисторах, чтобы с таких кнопок сделать правильные я решил не заморачиваться и просто взять другие кнопки.

Круглые тоже были ничего, но они оказались слишком длинными — практически упирались в мой нестандартный руль, может быть с родным все было бы ок.

Еще были микро тактовые кнопки в запасе, но у них была проблема с креплениями — нужно было что-то колхозить. Поездив с просто свисающими круглыми кнопками пару дней, я заметил, что пользуюсь только одной — правой, так как левая просто включает или выключает БК.

Я же изначально его подключил на свой центральный тумблер, который у меня через реле включает и регистратор, и мафон, теперь вот и БК. В итоге решил ничего не придумывать, а подключить пока на неиспользуемую кнопку омывателей фар. Пока поезжу так, попробую как оно.
В то место хотел в будущем запилить кнопку открытия багажника, но ничего не мешает сделать ее просто рядом.

Из минусов этого БК я заметил что обороты на нем намного дольше обновляются в отличии от ОРИОНА :( С другой стороны шикарная фича ориона в виде времени поездки случайно получилась у меня и здесь, ведь я включаю питание БК когда стартую, и когда приезжаю могу просто на нем включить часы и увижу время поездки. Так даже правильнее, потому, что Орион замеряет время поездки по поступлению с коммутатора оборотов. То есть, если я проеду час времени, а потом на минуту выбегу за хлебом, на стоянке он мне покажет время в пути 2 минуты :) здесь же будет все более честно.

А теперь о ошибке сделанной при посадке дисплея — его садить нужно было немного глубже, потому, что при моей посадке приборка стоит под таким углом, что я не вижу самую нижнюю часть цифр.

Делают так же под заказ тоже самое — www.drive2.ru/l/2963817/. Более компактно и проще установка

п.с. Пост пока просто накидал, буду добавлять фото и причесывать, если в основном понравится инфа, возможно отточу материал и выложу в какое-то сообщество.

п.с.с. нашел вообще отличный вариант, по идеи, может стать как есть в приборку bezbazara.com.ua/shop/UID_3880_.html

Тем, кто заинтересовался, что это за выжигающий глаз светодиод справа снизу на приборке появился, предлагаю дождаться следующей записи в БЖ — она будет о нем.

Что можно получить

Но прежде чем идти в магазин за оборудованием, вам следует узнать о видах тахометров.

Виды	Особенности работы
Для дизельных двигателей	Дизельные моторы не оснащаются катушками зажигания, потому тахометр работает на основе считывания импульсов тока генератора
Для бензиновых двигателей	Бензиновые силовые агрегаты имеют катушки зажигания, импульсы тока которой считывает тахометр. Так на панель выдается соответствующая информация. При этом бензиновые тахометры отличаются друг от друга, в зависимости от количества цилиндров в моторе

При покупке тахометра для своего автомобиля обязательно укажите, что речь идет о бензиновом четырехцилиндровом силовом агрегате. Либо просто скажите, что вам нужно устройство для девятки.

Штатный прибор, ничего особенного

Цена вопроса

Но покупка дешевого тахометра влечет за собой получение недостоверной информации. Доступные устройства могут иметь погрешность 20-30%. Смысл устанавливать подобное оборудование, если данные все равно не будут совпадать с действительностью и реальной пользы от агрегата вы не получите?

В среднем хороший тахометр для ВАЗ 2109 обойдется в 1000-2000 рублей. Не такие большие деньги, чтобы экономить. Самостоятельно установив его, весь тюнинг обойдется в стоимость самого считывающего обороты устройства. А о том, как его установить, мы вам подробно расскажем.

Установка

Все, тахометр у вас в руках, потому можно смело отправлять в собственный гараж и приступать к подключению устройства.

Разобраться с проводкой не проблема

Заранее определитесь с местом, где будет располагаться ваше считывающее обороты коленвала устройство. Здесь выбор сугубо за вами. Некоторые устанавливают непосредственно на панель приборов, другие монтируют около замка зажигания. Постарайтесь выбрать участок, где устройство не будет мешать и не станет портить внешний вид салона.

С местом определились, потому можно смело начинать работу.

Схема подключения

Открутите крепежные гайки на катушке зажигания с помощью ключа на 10, а затем подключите проводку согласно схеме, приведенной выше.
Зажмите гайку, только перетягивать ее, демонстрируя собственную силу, не стоит. Иначе вы рискуете сорвать резьбу, а устранять такой дефект проблематично.
Подключите массу. Для этого выберите участок, где провод не будет мешать, не станет зацепляться с другими агрегатами, перегреваться и т.п.
Проверьте устройство в работе. Для этого включите зажигание. При этом на вашем тахометре должен загореться гордый 0. Это говорит о том, что оборы сейчас нулевые, коленвал не крутится.

Все, на этом установку тахометра можно считать завершенной. Ничего сложного в данном процессе нет, потому выполнить работу способен даже новичок.

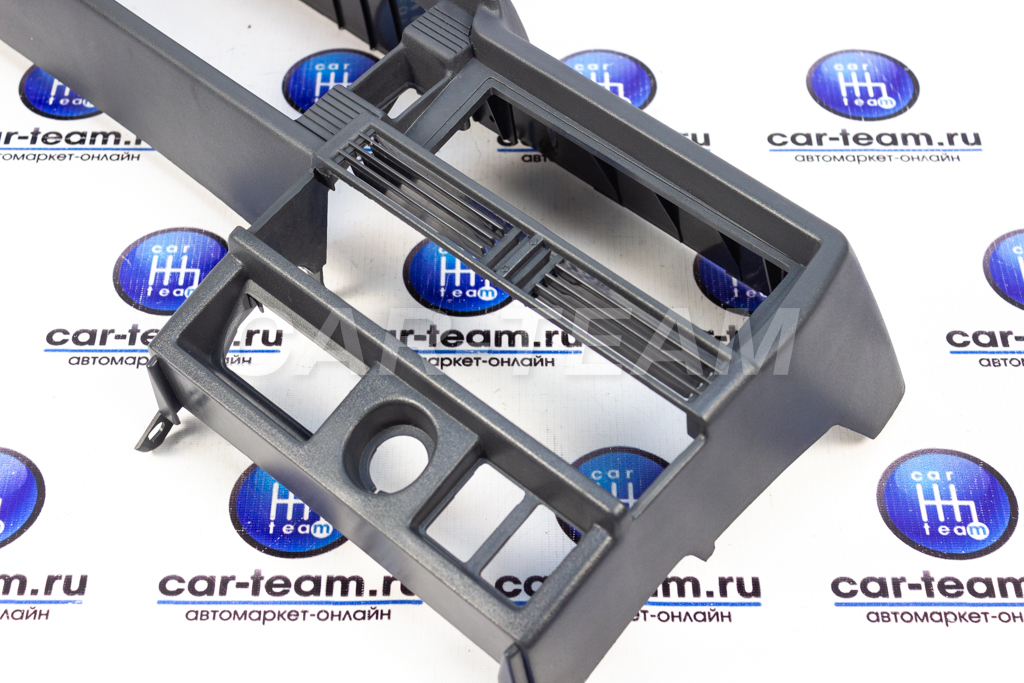

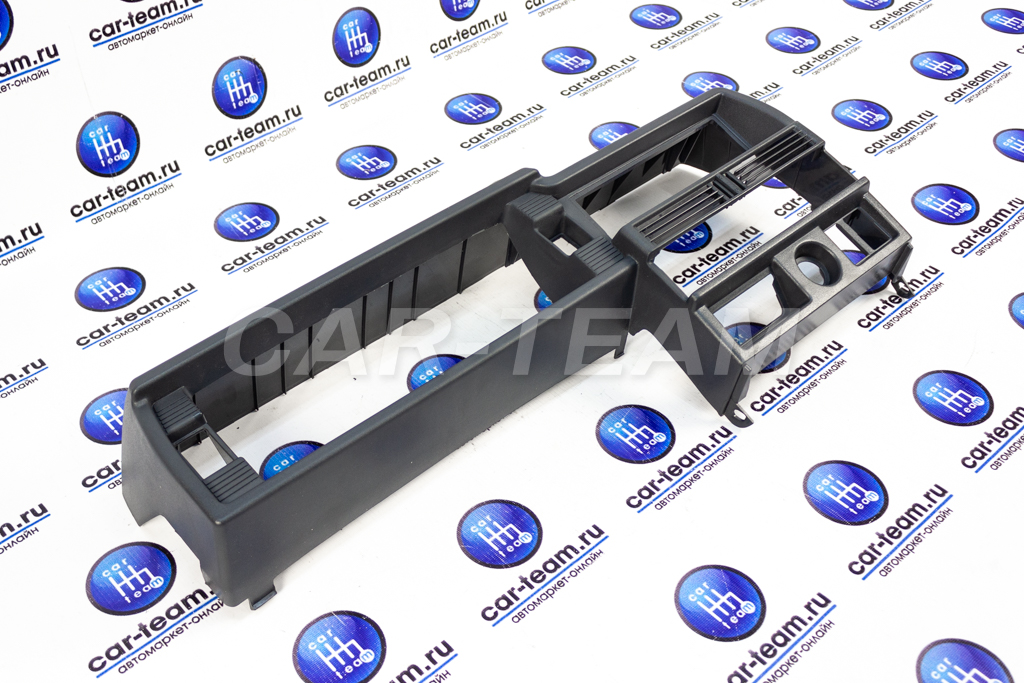

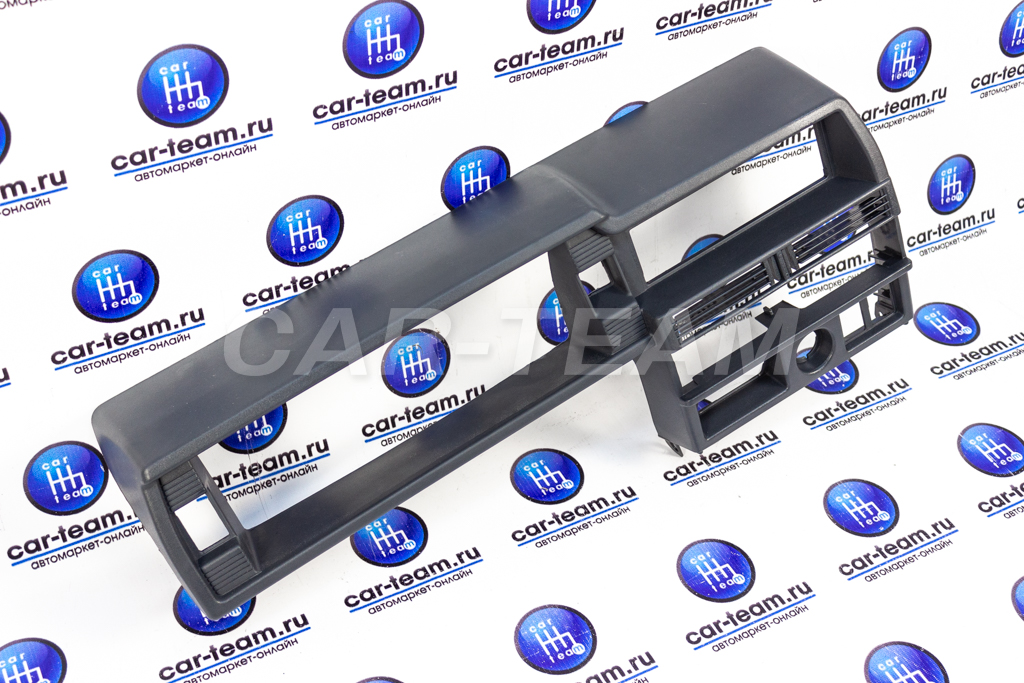

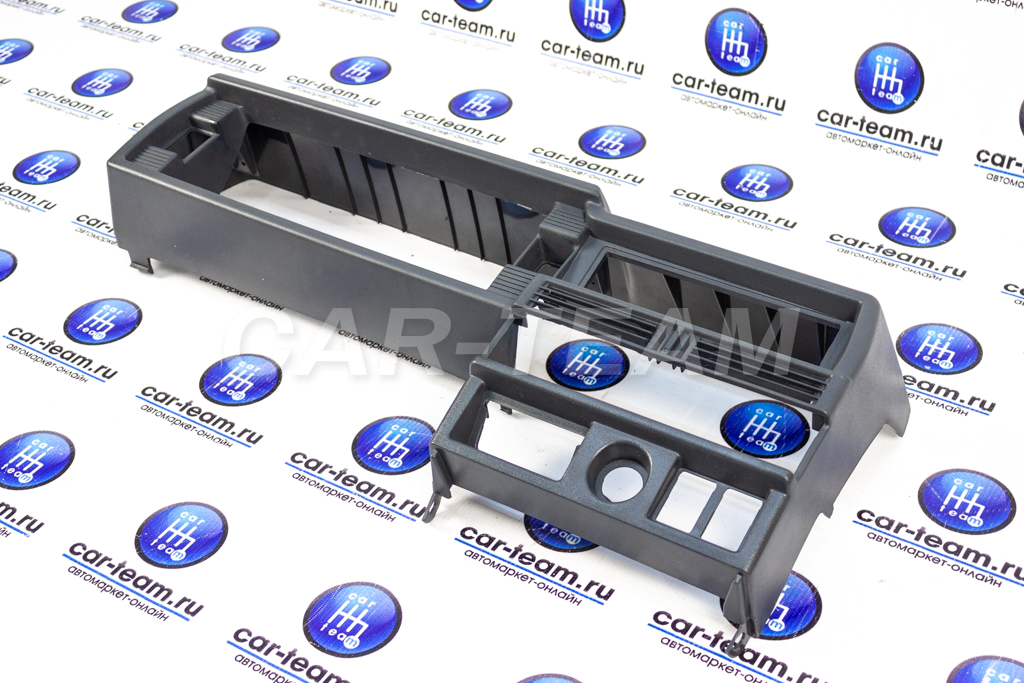

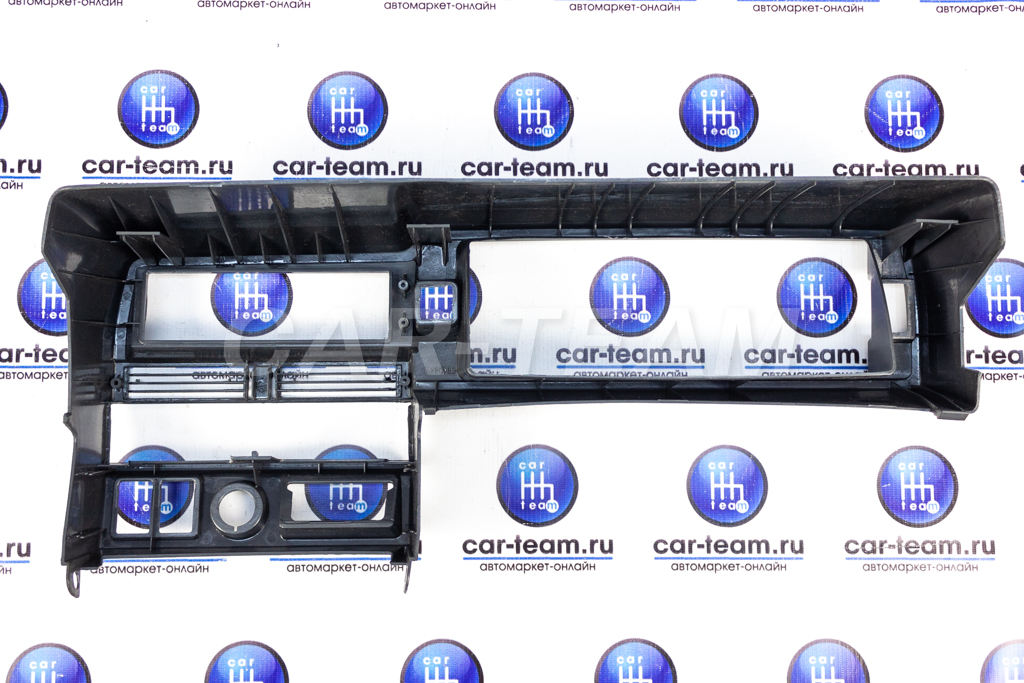

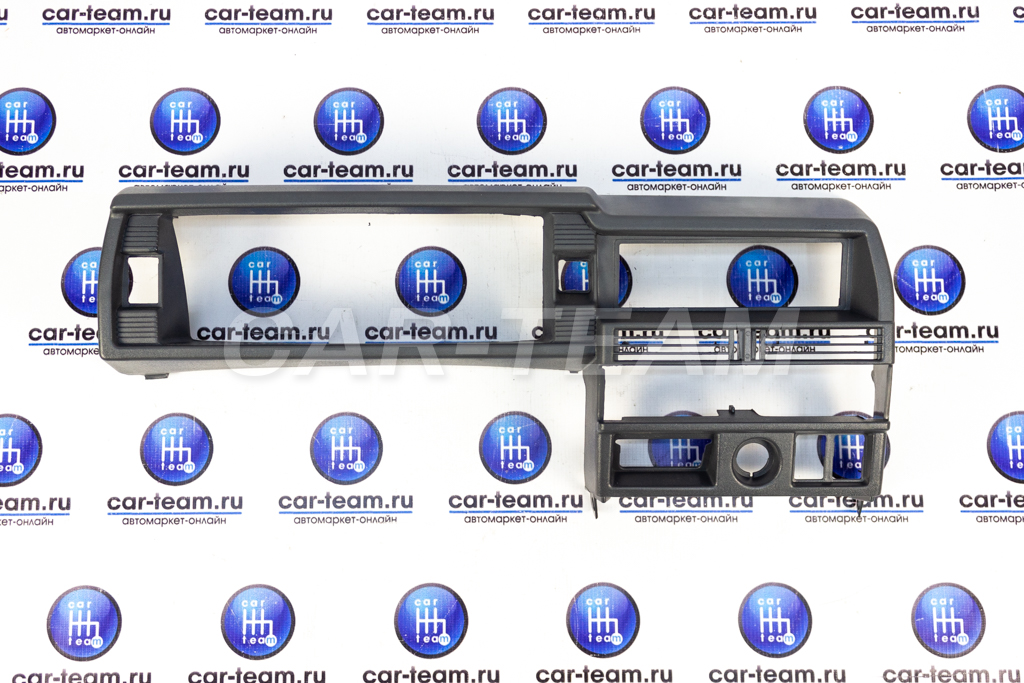

Предназначен для "высокой" панели приборов (торпеда).

Устанавливается в штатное место без доработок.

Каталожный номер: 21083-5325124

Автомобиль:

2108/2109/21099

Отзывы

Доставка товара осуществляется по России и СНГ:

1. Почтой России (от 350р и выше)

Доставка во все регионы РФ и страны СНГ

2. Транспортными Компаниями (от 350р и выше)

Доставка по России и в республику Казахстан

ТК Энергия (nrg-tk.ru)
ТК Деловые Линии (dellin.ru)
ТК СДЭК (www.cdek.ru)
ТК ПЭК (pecom.ru)
ТК КИТ (tk-kit.ru)

3. Самовывоз

Заказ можно забрать в офисе по адресу г. Тольятти, 40 лет победы 38, ТД "Малахит" 1 этаж.

Сроки ожидания отправки заказа в нашем интернет-магазине ориентировочно 2-7 рабочих дней, крупные заказы 7-14 раб. дней; окрас бамперов, зеркал, кузовных деталей, спойлеров и т.д. 7-14 раб. дней; изготовление выхлопных систем Stinger, STT, Dk-pro 7-14 раб. дней; пошив чехлов, обивок, рулей, ручек кпп, eva-ковриков и т.д. 7-14 раб. дней.

В течении данного периода мы вышлем Вам трек-номер на эл. почту для отслеживания посылки в пути.

Оплата может быть произведена следующими способами:

1. Оплата на карту Сбербанка

Оплатить можно с помощью приложения СБЕРБАНК-Онлайн и других приложений Банков.

После оформления заказа, производя оплату не указывайте комментарии , мы сами поймем по сумме заказа и ФИО отправителя.
После получения средств, статус вашего заказа будет изменен на оплачен до 17.00 текущего дня, или с 9.00 следующего по Московскому времени.

2. Банковской картой

Автоматический прием платежей с использованием Банковских карт МИР, VISA International, Мastercard.

Также можно оплачивать кредитными картами с льготным периодом кредитования.

Для выбора оплаты товара с помощью банковской карты на соответствующей странице необходимо нажать кнопку «Оплата заказа банковской картой».

2. Оплата на QIWI-кошелек 89272115207

3. Оплата на Яндекс.Деньги 410013993950891

5. Оплата на расчетный счет для ЮЛ и ИП (комиссия 6%)

Пришлите реквизиты Вашей организации на эл.почту [email protected] для выставления счета. После оплаты счета обязательно присылайте платежное поручение.

4. Наложенный платеж Почты России (комиссия от 4%)

ВАЖНО! При отправке наложенным платежом ПОЧТА РОССИИ возьмет комиссию за оказание услуги наложеннго платежа 150-300р, также увеличивается стоимость доставки в связи с оценкой товара.

Доставка наложенным платежом возможна только по России.

ВНИМАНИЕ! При выборе оплаты наложенным платежом, стоимость доставки оплачивается вперед до отправки, за сам товар при получении.

Сумма заказа по наложенному платежу не должна превышать 5000р, также наложенным платежом не отправляются окрашенные детали, товары сшитые под заказ чехлы, обивки, вставки в двери, ева-коврики, рули и т.д. (минимум по 50% предоплате).

Обязательно сохраняйте чек оплаты или скриншот перевода.

Лучшими гарантиями выполнения заказов, и их качество, являются отзывы наших клиентов.

С отзывами о нашей работе можно ознакомится в нашей группе ВКонтакте https://vk.com/topic-136384247_36675422?offset=180

Мы гарантируем качество продукции, порядочность и своевременное выполнение всех требований по пересылке товара.

Тахометр — это одно из многих измерительных устройств транспортного средства. Все отечественные авто сегодня оснащаются этими устройствами, хотя их монтаж при производстве не был предусмотрен на «девятки» с низкими панелями. Почему не работает тахометр на автомобиле ВАЗ 2109 высокая панель с двигателем карбюратор и как быть в таких случаях — читайте в этой статье.

Назначение тахометра

Тахометр на ВАЗ 2109 представляет собой устройство, устанавливающееся на автомобили для произведения замера частоты оборотов двигателя. Благодаря этому прибору водитель может узнать, какие обороты коленвала в настоящее время поддерживаются силовым агрегатом. Также это устройство позволяет предотвратить превышение возможных допустимых оборотов ДВС.

Приборная панель с установленным цифровым девайсом

Основное предназначение тахометра на ВАЗ 21099 карбюратор заключается в облегчении выбора необходимой передачи, а это, в свою очередь, дает возможность увеличить срок эксплуатации мотора. В тот момент, когда стрелка прибора начинает приближаться к красной зоне, рекомендуется перейти на повышенную передачу. Также этот прибор может использоваться для регулировочных работ во время езды или при работе ДВС на холостых оборотах.

Если вы решили приобрести тахометр ВАЗ 2109, для начала необходимо определиться с видом:

Цифровые девайсы позволяют вывести информацию о работе силового агрегата на специальный дисплей. Если вы установите этот девайс на ВАЗ 2109 карбюратор, устройство сможет более точно выставить пороги экономайзера принудительных холостых оборотов.
Аналоговые устройства на сегодняшний день являются более популярными. Такие девайсы позволяют продемонстрировать наглядно количество оборотов мотора с помощью шкалы и стрелки, которая перемещается по ней (автор видео — Ilya Popov).

Возможные неисправности

Почему водители решают устанавливать прибор на авто с низкими панелями, понятно, но перед тем, как подключить тахометр, нужно разобраться в его основных неисправностях.

Симптомы поломки девайса такие:

при запуске силового агрегата или во время езды стрелка прибора может начать прыгать;
при работе двигателя стрелка на шкале показывает на ноль.

Для начала, при обнаружении неисправностей, следует произвести диагностику проводки и состояния контактов. Если схема подключения тахометра к замку зажигания была выполнена с использованием силиконовых проводов, это также может привести к некорректной работе девайса. Иногда причина неработающего устройства кроется в поломке контроллера оборотов мотора. Что касается непосредственно цифровых приборов, то в данном случае чаще всего ломается цифровое табло, поэтому в случае такой поломки придется менять дисплей.

Почему перестал работать тахометр на ВАЗ 21099?

Что делать, если больше не работает тахометр ВАЗ 21099? Данное устройство ставилось лишь на машинах с высокой панелью, схема подключения тахометра обуславливалась от типа мотора – карбюраторный либо инжекторный.

Вероятные неисправности прибора

Из-за чего водители решают ставить устройство в автомобиль, известно, но накануне подсоединения аппарата необходимо определить его ключевые повреждения.

Факторы нарушений приспособления следующие:

Во время зажигания двигателя либо при движении бывает такое, что скачет стрелка тахометра ВАЗ 21099.
При деятельности мотора указатель на шкале обозначает 0.

Сначала, при выявлении поломки, нужно выполнить тестирование проводки и положение соединений. Если программа присоединения к замку зажигания была проведена посредством силиконовых проводок, это способно привести к неправильной работе аппарата.

В некоторых случаях фактором неработающего механизма может стать повреждение регулятора оборотов силового агрегата. На счет цифровых устройств, в них зачастую ломается цифровая панель, необходимо будет сменить монитор.

Бывают обстоятельства, когда не работает тахометр с карбюраторным мотором, оповещение на агрегат подается с клеммы с бобины зажигания и в ситуации некорректной жизнедеятельности розыск следует начинать с бобины зажигания, именно к ней закручиваются 2 провода.

В случае же, если не работает тахометр с силовым агрегатом инжекторного класса, выявлять дефекты нужно с ревизии провода, который идет от блока зажигания к 5 соединению штекерного коннектора «А» приборной панели.

При поломке этой линии будет нужно протестировать печатную плату приборной панели. К нарушениям жизнедеятельности аппарата приводит смена стандартных высоковольтных проводок зажигания на силиконовые по поводу разницы их противлений.

В виде информационного источника о скорости круговращения коленвала в ВАЗ 21099 применяется бобина зажигания, которая рассчитана для производства искры, она зажигает топливо-воздушный состав в отсеках сгорания.

По идее, это импульсный небольшой трансформатор, конвертирующий 12 Вольт в 30 кВ. В 4 цилиндровом моторе искра создается дважды за 1 оборот коленчатого вала. Учитывая, что механизм устанавливает число его оборотов/мин. и соразмерно отклоняет индикатор. А сам тахометр по каким-то мотивам может не работать.

Обычная жизнедеятельность «силовика» при всем том, что прыгает стрелка тахометра, говорит о поломке самого механизма, о повреждении проводки либо дефектах в узлах, связанных с бобиной зажигания, а могут быть поломки и в карбюраторе. Вам придется предпринять диагностику проводки.

Приспособление делает съем оповещения с «-» катушки, подключение происходит через конфигурацию клемм и модуля предохранителя. Если зрительное обозрение не определило нарушение, можно непосредственно подключить бобину зажигания, посредством провода длиной 1 м. Ежели проблема ушла, Вы можете сохранить это повременное подключение в виде неизменного, привязывая провод к стандартным жгутам.

Отчего прыгает стрелка тахометра на ВАЗ 21099 карбюратор

Для выяснения, почему может быть на машине ВАЗ 21099 неисправен тахометр, следует проделать такие действия:

на «приборке» разыщите лампочку « Check» и проинспектируйте, горит ли она. Если нет, значит, тестирование инфраструктуры не сможет установить поломку;
произведите поверку эл. проводки, методом аудита степени напряжения на проводе «+» и «-», к тому же проинспектируйте положение сочленений;
если иная оснастка или механизмы работают неточно, непременно следует провести ревизию массы, т. к. данную вещь часто пропускают;
продиагностируйте состояние соединений трамблера и теплообменника на его крышке, т. к. во время пользования бывает, что он пробит;
еще, необходимо поверить цепи в структуре зажигания;
в случае недавней починки устройства либо его смены, следует его наладить;
если индикатор подскакивает, при достижении «силовика» высоких вращений, это означает поломку распределителя, его следует сменить.

Первичные марки с низкой панелью были произведены без данных аппаратов. На автомашинах с высокой панелью данный механизм, конечно же, имеется.

В подробностях исследовать вопрос и оценить отчего дергается стрелка тахометра в авто, возможно только при наличии спецоборудования.

А вообще это приспособление – техническое средство, которое отражает число оборотов коленвала мотора, также помогает отражать данные о разгоне автомашины. Для устранения нарушений необходимо просто систематически осматривать транспортное средство по поводу возможных поломок.

А вообще, можно подобрать версию прибора с ЖК числовым указателем. Он комфортно устроится на торпеде вместе с замком зажигания. Устройство располагается рядом со спидометром.

Инструкция по установке своими руками

Установка тахометра на ВАЗ производится так:

Сначала выбирается место, где будет стоять прибор, после чего кабель от него надо вывести в моторный отсек.
Перед тем, как выполнить подключение тахометра ВАЗ 2109, необходимо распределить проводку. Вывод +12 вольт соединяется с катушкой (контактом Б, сигнал — с контактом К), а «-» — с массой авто, причем массу необходимо надежно зафиксировать. Если проводка очень слабая и хрупкая, то лучше заранее подключить более надежные провода.
После распределения проводов их необходимо подключить. Для подключения провода массы желательно выбрать место, где сам кабель не будет мешать или взаимодействовать с движущимися частями.
Для диагностики работоспособности устройства нужно включить зажигание и завести машину. При нормальной работе двигателя на холостых оборотах стрелка на шкале прибора будет держаться в районе 750-850 об. Если прибор дополнительно оснащен функцией вольтметра, можно проверить и ее — при выборе данной опции на дисплее должна появиться информация об уровне напряжения в бортовой сети. Если АКБ работает в нормальном режиме, этот параметр должен составлять примерно 11-12 вольт.

Схема подключения девайса
Загрузка …

Почему не работает тахометр на ВАЗ 21099?

Показания различных параметров работы двигателя, отображенных на приборной панели ваз 21099, позволяют отслеживать его работу в различных эксплуатационных режимах.
Некорректная работа или выход из строя одного из таких указателей лишает водителя визуального контроля над ключевыми характеристиками мотора. Такая неисправность впоследствии может стать причиной серьезных поломок узлов и деталей двигателя.

Один из таких приборов – тахометр. Он служит для регистрации оборотов вращения коленчатого вала. Что же делать, если не работает тахометр ваз 21099?

Причины сбоя в работе тахометра ваз 21099

Перед тем как приступать к устранению представленной неисправности, важно выявить её причину. Сбои в работе тахометра могут проявляться в скачкообразных перепадах оборотов двигателя или отсутствии показаний, вне зависимости от воздействия на педаль газа при разгоне или при трогании с места. Среди наиболее распространенных причин выделяют:

повреждение проводки и слабый контакт в местах соединения подводных клемм;
выход из строя датчика скорости вращения коленчатого вала;
механические повреждения стрелки указателя оборотов;
переход на другой тип зажигания;
высоковольтные провода не соответствуют условиям корректной работы тахометра;
обрыв или отсутствие контактов предохранителя.

Нарушения в работе указателя оборотов могут быть вызваны плохим контактом токопроводящих соединений. Поэтому, первоначально следует провести визуальный осмотр всей электроцепи тахометра на предмет выявления некачественного контакта.

Практика показывает, что зачастую сбои в работе тахометра возникают по вине датчика оборотов коленчатого вала. Он играет ключевую роль в работе этого прибора, посылая ему импульсный сигнал определенной частоты. Нарушения в работе этого датчика приводят к искажениям в показаниях тахометра.

Нередко случается и так, что причина отказа тахометра кроется в механических повреждениях самого прибора. Например, вследствие заводского дефекта или стороннего механического воздействия, стрелка указателя может попросту подклинивать или задевать за корпус.

Ещё одна причина – переход на другой вид зажигания. В силу тех или иных обстоятельств, автовладельцы не придают значения тому, что в данном случае кардинально нарушается функционирование тахометра. В зависимости от типа устройства, способ его подключения будет отличаться.

При замене высоковольтных проводов, необходимо учитывать значение сопротивления токопроводящей части. Даже его незначительные отклонения не самым лучшим образом скажутся на работе тахометра. Погрешность его показаний в данном случае заметно возрастет.

Чтобы исключить ещё одну причину, следует заглянуть в щиток предохранителей. Есть вероятность того, что соответствующий предохранитель попросту перегорел или же недостаточно закреплен.

Диагностика неисправностей тахометра

Диагностические меры по выявлению причин сбоев в работе тахометра в большей степени ориентированы на электрическое оборудование автомобиля. При этом необходимо учитывать ряд специфических особенностей, обусловленных различными конструктивными характеристиками двигателя.

Карбюраторный двигатель

В том случае, если не работает тахометр ваз 21099 с карбюраторным типом двигателя необходимо предпринять следующие диагностические действия:

проверить сопротивление высоковольтных проводов;
проверить проводку на наличие обрыва/неплотного соединения;
убедиться в наличии требуемого напряжения бортовой сети;
убедиться в исправности конденсатора прерывателя-распределителя.

При замене штатных бронепроводов на силиконовые аналоги могут наблюдаться перебои в работе указателя оборотов. Стрелка тахометра на ваз 21099 с карбюраторным типом двигателя в данном случае будет прыгать. Для того чтобы исключить эту версию из перечня возможных причин достаточно произвести замену проводов на ранее используемые. На данном этапе следует проверить цепь к выводу катушки зажигания и коммутатору. При возможности, можно прозвонить каждый провод на обрыв, при помощи мультиметра в режиме омметра. Важно помнить, что прежде чем приступать к вышеобозначенным действиям, машину нужно обесточить.

Источник проблемы отказа работы тахометра может иметь прямое отношение к напряжению бортовой сети автомобиля. Если напряжение не имеет стабильного значения, будут прослеживаться характерные скачки стрелки тахометра.

Такое явление может быть вызвано рядом причин. В первую очередь нужно удостовериться в том, что ремень привода генератора не провисает и не проскальзывает. Если с ремнём всё в порядке, следует присмотреться к самому генератору. Диагностику, в данном случае, стоит начать с реле-регулятора.

Для выявления нарушений его работы, нужно проверить состояние контактных колец. Если на лицо повышенный износ, вызванный подгаром контактной части, поверхность следует зачистить наждачной бумагой. Если после этой процедуры, тахометр продолжает биться в конвульсиях, стоит проверить работоспособность самого реле. Для этого нужно воспользоваться тем же тестером в режиме вольтметра. При заведенном двигателе на холостом ходу, напряжение на выводах АКБ должно составлять 13,5 –14 В. По мере увеличения оборотов, вплоть до их среднего значения, мультиметр должен регистрировать не менее 14,2 –14,5. В противном случае, стоит вопрос о замере реле-регулятора.

При контактной схеме зажигания, нередко возникают проблемы с работой конденсатора, установленного на корпусе трамблера. Он способствует увеличению напряжения во вторичной цепи катушки зажигания. В том случае, если наблюдаются сбои в его работе, стрелка тахометра будет непрерывно дергаться.

Чтобы в его неисправности не возникало сомнений, достаточно в разрыв цепи между выводом вторичной обмотки КЗ и подводным концом конденсатора подключить лампу на 12 В. Лампа горит – конденсатор пробит. Лампа не светит – конденсатор в порядке. Стоит сказать, что при пробитом конденсаторе, двигатель попросту не заведется по причине недостаточного напряжения, необходимого для воспламенения горючей смеси. Так что представленная причина может быть вызвана лишь кратковременными сбоями в его работе. Тем не менее если они дают о себе знать, его нужно заменить.

Инжекторный двигатель

В случае если не работает тахометр ваз 21099 с инжекторным двигателем нужно, прежде всего, обратить внимание на состояние датчика оборотов коленчатого вала. Среди сопутствующих факторов неисправности ДПКВ выделяют:

перебои в работе двигателя на холостом ходу;
остановка двигателя при движении;
проявление признаков детонации под нагрузкой.

Диагностика датчика производится после его демонтажа. На этом этапе важно запомнить его фиксированное положение. После визуального осмотра, его нужно очистить от частиц грязи при помощи ветоши, смоченной в бензине. После этого, при помощи омметра производится замер сопротивления, вмонтированной в датчик катушки. Рабочее его значение составляет 560 – 750 Ом. Отклонение от заданного параметра говорит о его неисправности.

Способы диагностики, связанные с выявлением нарушений целостности проводки и сбоев в работе генератора применимы как для инжекторной, так и для карбюраторной версии ваз 21099.

Неисправности в инжекторных двигателях целесообразно отслеживать, руководствуясь кодами ошибок на панели приборов. Такие диагностические указатели помогут обнаружить нарушения в работе конкретного узла, влияющего на показания тахометра.

Устранение неисправностей тахометра

Для того чтобы восстановить работоспособность тахометра ваз 21099 в каждом конкретном случае, вовсе не обязательно обращаться к помощи профессиональных автомехаников. Всё, что от Вас потребуется на данном этапе: минимум инструмента и воля к победе.

Итак, стрелка тахометра ваз 21099 дергается. Диагностика показала – неисправен блок реле регулятора. Его замена производится следующим образом:

отключается масса автомобиля;
разъединяется колодка проводов в задней крышке генератора;
снимается защитный колпачок вместе с питающим выводом;
откручивает реле регулятор.

Последовательность монтажа исправного регулятора напряжения производится в обратном порядке.

Как устранить неполадки указателя оборотов, вызванные заменой высоковольтных проводов? Для этого необходимо несколько дополнить схему подключения тахометра. А именно, на плату комбинации приборов нужно подсоединить конденсатор емкостью не более 900 пФ. Он поможет уменьшить номинальное сопротивление внешнего резистора, и существенно улучшит работу тахометра.

Стоит отметить, что такой способ применим, только когда не работает тахометр у инжекторной модели ваз 21099, но никак не у карбюраторной модификации, отличительным признаком которой является высокая приборная панель.

Тахометр ВАЗ 2109 — это прибор, отображающий скорость вращения коленчатого вала двигателя в тысячах оборотов в минуту. Современные автомобили, в том числе производства АвтоВАЗа, в обязательном порядке оснащаются тахометром. Это резонно, так как прибор предоставляет водителю информацию, важную для адекватного управления машиной.

Прежде всего, обороты двигателя надо учитывать при выборе передачи. ВАЗ 2109 оснащается механической КПП, и выбор конкретной передачи, соответствующей условиям движения, находится в зоне ответственности водителя. Устройство двигателя таково, что он работает в наиболее экономичном режиме при оборотах в диапазоне 2 — 2,5 тыс. об./мин. Именно такие показания тахометра и должен обеспечить водитель при равномерном движении по горизонтальному участку дороги с твёрдым покрытием. Выбор режима работы двигателя в зависимости от условий езды определяется квалификацией водителя, но тахометр на ВАЗ 2109 помогают сделать правильный выбор. Кроме того, на основании показаний этого прибора проводится регулировка мотора, подбираются обороты холостого хода, обеспечивающие устойчивость и экономичность работы ДВС.

Если в авто низкая панель и на ней нет тахометра, вы можете его установить. На рынке доступны разные, в том числе бюджетные модели. Можно выбрать вариант тахометра на ВАЗ 2109 с жидкокристаллическим числовым индикатором. Он удобно встанет на торпеде рядом с замком зажигания.

Подключение тахометра ВАЗ 2109 легко выполнить своими руками — это всего три провода, включая массу. Схема подключения тахометра входит в установочный комплект.

Самостоятельное подключение тахометра на ВАЗ 2109

Тахометр — это одно из многих измерительных устройств транспортного средства. Все отечественные авто сегодня оснащаются этими устройствами, хотя их монтаж при производстве не был предусмотрен на «девятки» с низкими панелями. Почему не работает тахометр на автомобиле ВАЗ 2109 высокая панель с двигателем карбюратор и как быть в таких случаях — читайте в этой статье.

Назначение тахометра

Приборная панель с установленным цифровым девайсом

Если вы решили приобрести тахометр ВАЗ 2109, для начала необходимо определиться с видом:

Аналоговые устройства на сегодняшний день являются более популярными. Такие девайсы позволяют продемонстрировать наглядно количество оборотов мотора с помощью шкалы и стрелки, которая перемещается по ней (автор видео — Ilya Popov).

Если вы решили приобрести тахометр ВАЗ 2109, для начала необходимо определиться с видом:

Цифровые девайсы позволяют вывести информацию о работе силового агрегата на специальный дисплей. Если вы установите этот девайс на ВАЗ 2109 карбюратор, устройство сможет более точно выставить пороги экономайзера принудительных холостых оборотов.
Аналоговые устройства на сегодняшний день являются более популярными. Такие девайсы позволяют продемонстрировать наглядно количество оборотов мотора с помощью шкалы и стрелки, которая перемещается по ней (автор видео — Ilya Popov).

Возможные неисправности

Симптомы поломки девайса такие:

при запуске силового агрегата или во время езды стрелка прибора может начать прыгать;
при работе двигателя стрелка на шкале показывает на ноль.

Классификация по принципу работы

Механические либо электромеханические тахометры с прямым приводом. На стрелочный указатель обороты передаются через гибкий вал, который посредством червячной передачи получает вращение непосредственно от коленчатого вала или одного из валов трансмиссии. Принцип работы индикатора основывается на явлении индукции вихревых токов. Работа и устройство магнитного тахометра крайне схожи с принципом действия автомобильного спидометра. В современных авто подобная конструкция тахометра не применяется.

Устройство и принцип работы

Основные компоненты электромашинных и электронных тахометров:

измерительный блок, или преобразователь сигнала. Может базироваться на элементах аналоговой схемотехники либо построен с использованием специальных микросхем;
блок индикации с аналоговым или цифровым отображением количества оборотов;
вспомогательные элементы.

Работа электронных тахометров основывается на преобразовании отдельных сигналов или импульсов, улавливаемых от ЭБУ, системы зажигания либо генератора, в «понятный» для блока индикации сигнал.

Схема подключения

При поиске причины, из-за которой не работает тахометр, в первую очередь важно понимать схему подключения и тип сигнала. Существуют 3 типовые схемы подключения:

Характерные неисправности

Если на автомобиле перестал работать механический тахометр, имеет место механическое повреждение какого-либо из элементов конструкции. Обломанный трос гибкого вала, износ элементов червячной передачи, появлению люфтов, деформаций – все эти причины могут вывести индикатор количества оборотов двигателя из строя.

На что обратить внимание, если не работает электронный тахометр:

целостность электропроводки. При этом важно проверять не только сигнальный провод, но и «массу», питание приборной панели;
качество контактов. Наличие окислов, неплотный контакт внутри фишек вполне могут стать причиной выхода тахометра из строя;
целостность элементов измерительного блока, которые находятся за защитным стеклом внутри приборной панели. Среди механических повреждений транзисторов, перегорания микросхем, дорожек или вздутия резисторов самой распространенной причиной неработающего тахометра является нарушение целостности пайки. К примеру, на Mitsubishi Padjero II появление микротрещин в местах пайки элементов тахометра – общепризнанная болезнь.

На автомобилях со схемой подключения от генератора неработающий тахометр может служить признаком неисправности генератора. В таком случае поломка сопровождается зажиганием индикатора низкого заряда АКБ, спорадическим загоранием на приборной панели «гирлянды» из предупреждающих лампочек.

Инструкция по установке своими руками

Установка тахометра на ВАЗ производится так:

Сначала выбирается место, где будет стоять прибор, после чего кабель от него надо вывести в моторный отсек.
Перед тем, как выполнить подключение тахометра ВАЗ 2109, необходимо распределить проводку. Вывод +12 вольт соединяется с катушкой (контактом Б, сигнал — с контактом К), а «-» — с массой авто, причем массу необходимо надежно зафиксировать. Если проводка очень слабая и хрупкая, то лучше заранее подключить более надежные провода.
После распределения проводов их необходимо подключить. Для подключения провода массы желательно выбрать место, где сам кабель не будет мешать или взаимодействовать с движущимися частями.
Для диагностики работоспособности устройства нужно включить зажигание и завести машину. При нормальной работе двигателя на холостых оборотах стрелка на шкале прибора будет держаться в районе 750-850 об. Если прибор дополнительно оснащен функцией вольтметра, можно проверить и ее — при выборе данной опции на дисплее должна появиться информация об уровне напряжения в бортовой сети. Если АКБ работает в нормальном режиме, этот параметр должен составлять примерно 11-12 вольт.

Схема подключения девайса

Установка тахометра

Вы купили и принесли домой новый тахометр. Теперь можно отправляться в свой гараж, чтобы поставить прибор на автомобиль, имеющий карбюратор. Установить и подключить его не так уж сложно. Это прибор электрический, но не стоит его бояться. Как подключить его? Схема подключения тахометра предельно проста. Даже не совсем опытный человек легко может подключить 3 провода, идущих от прибора. Итак, приступаем. Следует:

выбрать место для расположения прибора в салоне автомобиля;
вывести провода из салона в пространство под капотом;
распределить провода на катушке зажигания и на массе авто;
проверить работу устройства.

Неисправности карбюраторной версии

В качестве источника информации о скорости вращения коленчатого вала в ВАЗ 2109 карбюратор используется катушка зажигания. Она предназначена для генерации искры, которая воспламеняет топливо-воздушную смесь в камерах сгорания. По сути, это импульсный мини-трансформатор, преобразующий 12 В в 30 КВ. В четырёхцилиндровом двигателе искра генерируется дважды за один оборот коленвала. С учётом этого обстоятельства тахометр определяет количество его оборотов в минуту и пропорционально отклоняет стрелку.

Штатная работа двигателя при том, что прыгает стрелка тахометра ВАЗ 2109, свидетельствует о выходе из строя самого прибора, о неисправности проводки или неполадках в агрегатах, сопряжённых с катушкой зажигания. Начните с ревизии проводки. Прибор снимает сигнал с «минуса» катушки, коммутация идёт через систему клемм и блок предохранителей. Если визуальный осмотр не выявил неполадку, можете соединить катушку с тахометром напрямую, с помощью метрового куска провода. Если проблема исчезла, можете оставить это временное соединение в качестве постоянного, приторочив провод к штатным жгутам.

Проведите ревизию высоковольтных проводов, трамблёра и коммутатора. Весьма вероятная причина скачков стрелки — неисправность коммутатора. В ВАЗ 2109 этот прибор не подлежит ремонту и может быть только заменен. Опытные автомобилисты возят эту недорогую и простую в установке запасную часть с собой.

Подключите запасной коммутатор, не устанавливая его, и если стрелка перестала дергаться, замените коммутатор. Если всё это не помогло и по-прежнему не работает тахометр, рассмотрите вопрос о замене прибора.

Не работает тахометр ВАЗ — распространенные причины

Первым делом необходимо проверить состояние проводки и контактов. Нередко неисправности тахометра кроются именно в разрыве провода или плохом контакте. Произведите визуальные осмотр на предмет дефектов (разрывы, плохое крепление, окисление и т. д.).
Неисправности датчика оборотов коленвала. Встречаются ситуации, когда тахометр не работает по причине неисправности датчика оборотов двигателя. Решить данную проблему поможет проверка датчика или его замена.
Как не странно, но в некоторых случаях причина нерабочего тахометра может крыться в банальном подклинивании стрелки или ее провороте на шкиву.
Установка бесконтактного зажигания нередко приводит к тому, что тахометр не работает. Для устранения проблемы советую обратиться к электрику, который решит проблему конфликтующего устройства.
Несовместимость проводов зажигания. Так называемые силиконовые провода зажигания, которыми автовладельцы заменяют штатные провода, нередко приводят к тому, что стрелка тахометра дергается. Причина заключается в различиях погонного сопротивления тех и других проводов, в итоге меняется форма импульса тока и стрелка ведет себя некорректно. Решение данной проблемы описано во многих пособиях по самостоятельному ремонту, и сводится оно к замене (уменьшению номинала) резистора на плате КП.
Проверьте предохранители. Порою именно они становятся причиной проблем с тахометром. Убедитесь в том, что все предохранители целы и не имеют следов окисления или оплавления.

В завершение хочу отметить, что вышеописанные причины и способы диагностики относятся к поверхностным и наиболее распространенным. Более подробно изучить вопрос и понять почему не работает тахометр или почему дергается стрелка тахометра, можно лишь имея специальное оборудование. Поэтому в случае невозможности самостоятельно диагностировать неисправность тахометра, рекомендую обратится за помощью к специалистам на СТО.

Читайте также:
