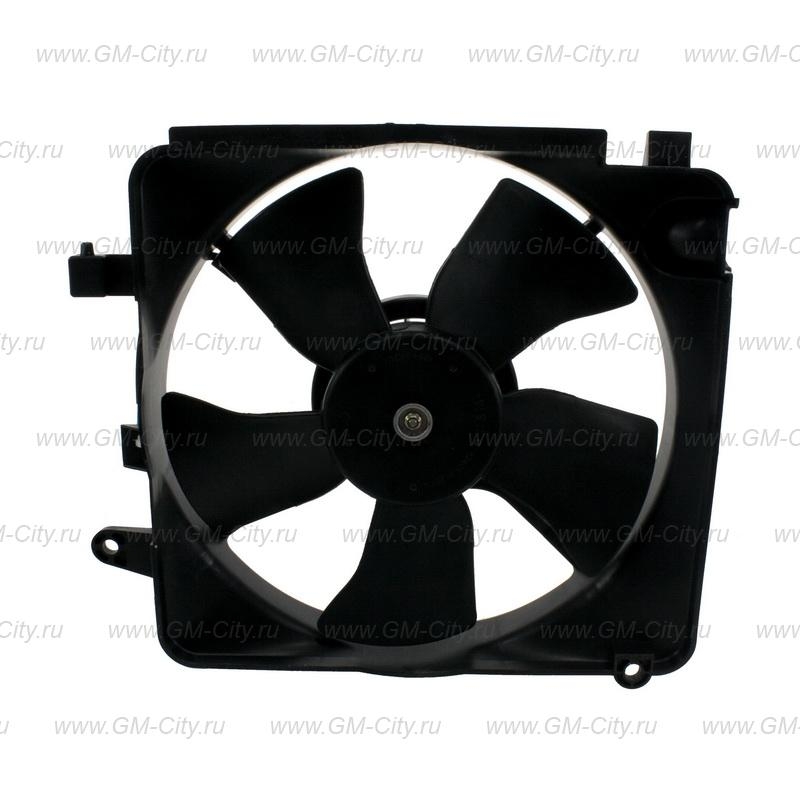

Шевроле спарк вентилятор охлаждения не включается
Chevrolet Spark — малолитражный автомобиль, компанией део выпускался в нескольких поколениях. Первое известно как Daewoo Matiz. Второе поколение выпускалось в 2005, 2006, 2007, 2008, 2009 годах. Третье в 2010, 2011, 2012, 2013, 2014 и 2015. А с 2016 производится под маркой Ravon Matiz. В данном материале мы рассмотрим блоки предохранителей шевроле спарк второго и третьего поколения с подробным описанием всех схем.
p, blockquote 1,0,0,0,0 -->
p, blockquote 2,0,0,0,0 -->
Блок с предохранителями и реле под капотом
Во всех автомобилях данной серии он находится с левой стороны, под защитной пластиковой крышкой.
p, blockquote 3,0,0,0,0 -->
p, blockquote 4,0,0,0,0 -->
Для автомобилей выпущенных до 2010 года
Схема
p, blockquote 5,0,0,0,0 -->
p, blockquote 6,0,0,0,0 -->
Описание
p, blockquote 7,0,1,0,0 -->
Предохранители
Реле
p, blockquote 9,0,0,0,0 -->
| К1 | Реле топливного насоса |
| К2 | Реле дальнего света фар |
| КЗ | Реле ближнего света фар |
| К4 | Реле звукового сигнала |
| К5 | Реле противотуманных фар |
| К6 | Главное реле |
| К7 | Реле низкой скорости вращения электродвигателя вентилятора системы охлаждения двигателя |
| К8 | Реле высокой скорости вращения электродвигателя вентилятора системы охлаждения двигателя |
| К9 | Реле габаритных огней |
| К10 | Реле компрессора кондиционер |
Для автомобилей выпущенных с 2010 года
Общая схема
p, blockquote 10,0,0,0,0 -->
p, blockquote 11,0,0,0,0 -->
Расшифровка
Блок в салоне шевроле спарк
Внутренний блок предохранителей расположен под приборной панелью на стороне водителя.
p, blockquote 13,0,0,0,0 -->
p, blockquote 14,0,0,0,0 -->
Для автомобилей выпущенных до 2010 года
Фотография месторасположения блока
p, blockquote 15,1,0,0,0 -->
p, blockquote 16,0,0,0,0 -->
Схема
p, blockquote 17,0,0,0,0 -->
p, blockquote 18,0,0,0,0 -->
Обозначение
p, blockquote 19,0,0,0,0 -->
| F1 | 15 | Реле предупредительного света фар, блок предупредительного света фар (дневные ходовые огни) |
| F2 | 10 | Колодка диагностики, комбинация приборов, блок сигнализаторов, иммобилизатор |
| F3 | 10 | Аудиосистема, экономайзер, плафон освещения салона, лампа задней двери |
| F4 | 15 | Реле центральной блокировки дверей, выключатель центральной блокировки дверей, блок управления противоугонной системы |
| F5 | 10 | Выключатель стоп-сигнала |
| F6 | 10 | Переключатель стеклоочистителя, двигатель заднего стеклоочистителя, реле обогрева стекла, переключатель обогрева |
| F7 | 15 | Переключатель стеклоочистителя, реле стеклоочистителя |
| F8 | 10 | Переключатель диапазона коробки передач (автоматическая коробка передач), выключатель фонаря заднего хода (механическая коробка передач) |
| F9 | 20 | Переключатель вентилятора |
| F10 | 10 | Комбинация приборов, блок сигнализаторов, стоп-сигнал, экономайзер, блок управления противоугонной системы, выключатель повышающей передачи |
| F11 | 10 | Модуль датчиков и диагностики |
| F12 | 30 | Выключатель электрического стеклоподъемника, выключатель электрического стеклоподъемника пассажира |
| F13 | 10 | Выключатель аварийной сигнализации, реле звукового сигнализатора превышения скорости, реле предупредительного света фар |
| F14 | 15 | Блок предохранителей в моторном отсеке |
| F16 | 10 | Наружные зеркала заднего вида (OSRVM) с электроприводом |
| F17 | 15 | Прикуриватель |
| F18 | 10 | Аудиосистема |
| Реле | ||
| R1 | Реле задней противотуманной фары (96242630) | |
| R1 | Звуковой сигнализатор превышения скорости (96314313) | |
| R2 | Реле дневных ходовых огней (90414786) | |
| R3 | Реле обогрева заднего стекла | |
| R4 | Реле стеклоочистителя (96312300) | |
| R5 | Реле указателей поворота (96312545) | |
| R6 | Модуль защиты аккумуляторной батареи | |
За прикуриватель отвечает предохранитель номер 17.
Для автомобилей выпущенных с 2010 года
Схема
p, blockquote 21,0,0,0,0 -->
p, blockquote 22,0,0,1,0 -->
Назначение элементов
За прикуриватель отвечает предохранитель F5DA на 20А.
Сокращенная схема
p, blockquote 25,0,0,0,0 -->
p, blockquote 26,0,0,0,0 -->
Сокращенное описание
Дополнительная информация
Пример того как добраться к блокам с предохранителями можете посмотреть в данном видео, на примере Chevrolet Spark 2 поколения.
p, blockquote 28,0,0,0,0 -->
p, blockquote 29,0,0,0,0 -->
Руководство по эксплуатации
Ищем реле включения вентилятора. Оно находится под крышкой правой панели центральной консоли.
Там располагаются три реле. Определить нужное поможет руководство пользователя автомобиля, так как у разных моделей разное расположение. Но как проверить реле? Проще взять соседнее реле если его параметры совпадают и установить его в нужное гнездо.
Тестируем датчик включения вентилятора Следующей причиной, по которой не работает вентилятор охлаждения, может стать неисправный датчик.
Случаи выхода не включается вентилятор охлаждения шевроле спарк строя этого элемента не так уж и редки. Точно определить, что сломался именно датчик, можно лишь в автомобиле с инжекторным двигателем. Если отключить его от питания, электронный блок управления воспримет это как неисправность системы, и запустит вентилятор в аварийном режиме.
Проверка осуществляется следующим образом. Прогреваем автомобиль, пока температура охлаждающей жидкости не достигнет 0С, после чего глушим двигатель, поднимаем капот и отключаем датчик, рассоединив на нем разъем. После этого запускаем двигатель.
Если вентилятор включится, значит, проблема в датчике. К сожалению, подобная проверка невозможна в автомобилях с карбюраторными двигателями.
Шевроле спарк — блоки с предохранителями и реле
Здесь определить работоспособность датчика включения вентилятора можно, лишь заменив его новым и прогрев двигатель до рабочей температуры. Меняем предохранительный клапан Существует еще одна неисправность, которая может привести к сбою в работе системы.
Если не срабатывает вентилятор охлаждения даже после подтверждения работоспособности всех перечисленных элементов цепочки, стоит проверить предохранительный клапан на расширительном бачке. Причин, по которым вентилятор не включается может быть довольно много, от банального перегорания предохранителя до более сложных проблем, связанных с неисправностью термостата или проблем с электропроводкой бортовой сети автомобиля. Если двигатель закипает, но вентилятор при этом так и не включился, то первое, что приходит в голову большинству автомобилистов — не включается вентилятор охлаждения шевроле спарк с проводкой вентилятора.
Однако, очень часто проводка вообще не причем, а истинная причина кроется именно в термостате. Устройство, призванное контролировать температуру охлаждающей жидкости ОЖ может выйти из строя или просто заклинить, после чего ОЖ перестает циркулировать через радиатор, в итоге датчик радиатора не срабатывает, а сам вентилятор не включается.
Затем проверьте предохранитель, который отвечает за вентилятор, если предохранитель перегорел замените его целым. Если причина не в предохранителе, необходимо проверить непосредственно сам вентилятор.
Не работает вентилятор охлаждения. Причины, ремонт
К нему подходят провода питания, нередко от старости они просто рассыпаются или отламываются. Как вариант причина может крыться в штекере, поэтому если не включается вентилятор охлаждения шевроле спарк проводкой все нормально, отключаем питание вентилятора и проверяем штекер на предмет неисправности. Подключите питание к вентилятору напрямую, например, от АКБ, если вентилятор никак не отреагирует делаем вывод о том, что вентилятор неисправен. Проверьте датчик включения вентилятора ДВВрасположенный на радиаторе.
Для этого необходимо отключить штекера, после чего соединить их между собой, если вентилятор не заработал — ДВВ неисправен и требует замены.
Необходимо соединить провод, идущий на блок предохранителей, непосредственно на массу как правило, белого цвета с черной полоской. Если после этого вентилятор заработает, можно сделать вывод, что произошел обрыв второго черного провода, постарайтесь найти обрыв, и проверить надежно ли его соединение с массой.
После этого соединяем два провода вместе, и смотрим, что будет происходить, если вентилятор включится то проблема была в плохом соединении.
Проверьте реле вентилятора, вполне возможно, что проблема в. Для того, чтобы не включается вентилятор охлаждения шевроле спарк выяснить достаточно просто заменить его соседним реле, затем соединить провода датчика радиатора между собой, см. Включится вентилятор — проблема заключается в неисправном реле.
Далее необходимо выполнить проверку напряжения, поступает ли оно на вентилятор не включается вентилятор охлаждения шевроле спарк блок предохранителей.
Не включается вентилятор радиатора
Для этого берем кусок провода и устанавливаем его в разъемы реле, если вентилятор заработал, причина по которой вентилятор не работает заключается в блоке предохранителей. Объяснили, как именно нужно самостоятельно не включается вентилятор охлаждения шевроле спарк некоторые ошибки и проблемы, не несущие опасности для вождения.
Алиев Рамиз Магеррамович По итогам можно сказать, что все работает хорошо. Остался доволен выполненной ремонтной работой по Фольксваген Баранов Л. Хочется, чтобы в будущем ремонт автомобиля Ланд Ровер на Нижегородской производили быстрее. Есть куда расти, удачи! Воробьева В. Визуально машина сделана хорошо.
Надеюсь, что все сделано профессионально и с душой. Шепудченко О. Нет навязывания дополнительных услуг:
При работе двигателя температура в камерах сгорания достигает порядка 1500-2000 градусов Цельсия. Если не отбирать тепло от стенок цилиндров, то неизбежен перегрев мотора и, как следствие, дорогостоящий ремонт или замена.
Для поддержания рабочего теплового режима двигателя (+90 градусов) в любых условиях эксплуатации предусмотрена система охлаждения. Она включает в себя следующие элементы:
• Радиатор;
• Расширительный бачок;
• Помпу;
• Термостат;
• Вентилятор;
• Датчики температуры и включения вентилятора;
• Набор соединительных патрубков;
• Радиатор печки;
• Антифриз.
Пока термостат закрыт рабочая жидкость с помощью помпы циркулирует по так называемому малому кругу, охлаждая блок цилиндров и головку блока, отводя часть тепловой энергии. При открытии термостата поток жидкости начинает двигаться по большому кругу, попадая в радиатор охлаждения.
Во время движения поверхность радиатора продувается потоком встречного воздуха, снижая температуру рабочей жидкости. Однако предотвратить перегрев жидкости сам радиатор не в состоянии, например, когда авто стоит в пробках или движется длительное время с небольшой скоростью.
В помощь радиатору в систему охлаждения силовой установки и встроен вентилятор, являясь одним из ее главных исполнительных элементов, и при его отказе может возникнуть ряд нежелательных проблем.
Как работает вентилятор
На машинах старшего поколения вентилятор работал принудительно, то есть работал всегда, пока запущен двигатель, путем приводного ремня. Обычно сам вентилятор крепился на шкив помпы, связанной ремнем со шкивом генератора.
В большинстве же современных автомобилей применяется электровентилятор, либо привод с вискомуфтой (вязкостная муфта), где его срабатывание происходит автоматически от датчика включения (тарирован отдельно для каждого двигателя).
Вентилятор, это простой электродвигатель на 12В, работающий от сети авто. На его валу установлена крыльчатка, для создания потока воздуха направленного на соты радиатора. Сам вентилятор имеет крепежную рамку для соединения с радиатором.
За его срабатывание, в свою очередь, отвечает датчик включения, расположенный в одном из бачков радиатора. Он устанавливается в разрыв проводов питания электродвигателя вентилятора.
Включение вентилятора
Датчик включения вентилятора запрограммирован на определённый предел температуры, при которой происходит срабатывание его контактов, посылая питания на реле, замыкающее цепь питания вентилятора, и он начинает работать.
Вентилятор на этих машинах включается через блок управления. Контроллер получает данные с датчика, далее передавая ее на реле включения электродвигателя.
Возможные причины отказа вентилятора
В случаях, когда температура антифриза резко пошла вверх, а вентилятор на радиаторе не сработал, то, следовательно, где появилась проблема. Автомобиль необходимо остановить и устранить неисправность, чтобы не допустить перегрева и сохранить двигатель от дорогостоящего ремонта.
Неисправности
• Отказ датчика включения;
• Разрыв или короткое замыкание в цепи питания электродвигателя;
• Плохой контакт в соединении или окисление контактов в цепи вентилятора;
• Отказ реле включения;
• Неисправность предохранительного клапана в расширительном бачке.
Проверка
- предохранитель перегорает от какой-либо неисправности в защищаемой им цепи и перед заменой, необходимо найти причину его срабатывания;
- при отказе датчика включения, питающие провода соединяют между собой и если вентилятор сработал, то датчик неисправен и требует замены. Добраться до СТО или гаража, можно оставив провода соединенными, при этом вентилятор будет постоянно в работе, но зато двигатель будет защищен от перегрева;
На моторах с инжектором отключается датчик, путем снятия с него разъема, мотор запускается и если вентилятор заработал (ЭБУ «поймет», что в системе неисправность и включит вентилятор в аварийном режиме), то датчик неисправен и необходима его замена.
- цепь питания проверяется тестером на предмет целостности и отсутствия короткого замыкания;
- при отказе двигателя вентилятора, для проверки разъединяется фишка питания и с помощью двух проводом подается питания с батареи. Если вентилятор не запустился, следовательно, он неисправен (износ щеток, коллектора или проблемы с обмотками якоря и статора) и требует замены;
- при подозрении на ненадежный контакт в разъеме вентилятора, фишка снимается, контакты зачищаются от пыли и грязи и возможных окислений;
- неисправное реле можно временно заменить соседним, при совпадении его параметров;
- когда при полностью исправных элементах в цепи вентилятора, он не срабатывает при наборе температуры выше нормы, то рекомендуется проверить клапан в крышке расширительного бачка.
Клапан удерживает давления в системы свыше атмосферного, не допуская закипания воды, имеющейся в составе рабочей жидкости, при достижении 100 градусов. Если же клапан неисправен, то давление уравнивается с атмосферным и жидкость закипит уже при 100 градусах.
Сам же датчик срабатывает при температуре 105-107 градусов Цельсия. Получится, что жидкость уже кипит, а вентилятор еще не срабатывает. Крышку с клапаном необходимо заменить.
Несколько советов
• Периодически отслеживайте температуру ОЖ и проверяйте срабатывание вентилятора при входе в опасную зону на указателе прибора;
• Проверяйте уровень жидкости в бачке и восполняйте при необходимости;
• Контролируйте систему на предмет возможной утечки жидкости;
• При превышении рабочей температуры, остановитесь, найдите и устраните причину;
• Сезонно возьмите за правило промывать под давлением воды крышку расширительного бачка, что поможет содержать предохранительный клапан в чистоте;
• На моторах, где вентилятор работает принудительно, периодически проверяйте натяжение его приводного ремня.
Система охлаждения двигателя — сложный механизм, от исправности которого очень часто зависит исправность двигателя, его производительность, а также ресурс. Нестабильная работа системы охлаждения или выход из строя одного из ее узлов может привести к печальным последствиям, таким как перегрев двигателя.
Сегодня хочу поговорить о таком неприятном и во многом непонятном явлении, когда не включается вентилятор охлаждения радиатора, в результате чего повышается температура двигателя и возникает риск перегрева мотора.
Теория, куда же без нее?
Для начала несколько слов о том, когда вентилятор должен включаться и что считается нормой. Включение вентилятора системы охлаждения происходит автоматически, как только температура охлаждающей жидкости (ОЖ) достигает определенной отметки, как правило, это диапазон от 85° до 100°.
Когда мотор холодный и ему необходим быстрый прогрев ОЖ двигателя по малому кругу системы охлаждения минуя радиатор, электровентилятор при этом также находится в выключенном состоянии. Как только мотор прогрелся до рабочей температуры, срабатывает термостат, который открывает большой круг, то есть круг с участием радиатора. Это позволяет потокам воздуха охлаждать антифриз, не позволяя ему прогреваться выше дозволенной метки. Но, что делать, если потока воздуха недостаточно или автомобиль существенно замедлил движение или вовсе остановился? Для этих случаев как раз и предназначен вентилятор охлаждения радиатора. Он включается в работу, когда уже не помогает ни большой круг, ни поток воздуха, проходящий сквозь соты радиатора. Вентилятор включается автоматически и в принудительном порядке охлаждает радиатор, отводя от него избыточное тепло, тем самым снижая температуру охлаждающей жидкости. Если на разогретом двигателе под нагрузкой в жару по какой-то причине вдруг не сработает вентилятор, это может значить то, что температура ОЖ будет расти до тех пор, пока не возобновится охлаждение. Если не включается вентилятор температура двигателя достигает критической отметки, после чего мотор кипит, точнее кипит ОЖ, охлаждение не осуществляется и силовой агрегат работает, что называется "вразнос". Даже кратковременный перегрев может пагубно повлиять на состояние мотора и в будущем появиться в виде неприятной поломки. Длительный перегрев обычно заканчивается тем, что антифриз выкипает и мотор просто "клинит", после чего приходит в полную недееспособность.
Почему не работает вентилятор? Давайте разбираться!
У меня все, пишите в комментариях о каких причинах неработающего вентилятора знаете вы, делитесь своим опытом и возможно именно ваша история поможет кому-нибудь решить его вопрос. Спасибо за внимание и до новых встреч на Форд Мастер. Пока!
Отказ от постоянного вращения вентилятора с помощью ременного привода позволил сократить время прогрева двигателя. Электрический привод, который состоит из мотора, реле, датчика включения и аккумулятора, позволяет включать вентилятор лишь тогда, когда температура двигателя превышает оптимальное значение. Благодаря такому подходу система охлаждения двигателей внутреннего сгорания стала более эффективной. Периодическое включение вентилятора позволило снизить расход топлива, ведь сократилось время прогрева мотора и исчезли потери мощности на постоянное вращение лопастей.
Как работает и где находится датчик включения вентилятора
Основа датчика – биметаллическая пластина, которая с ростом температуры меняет свою форму. Когда температура охлаждающей жидкости превышает указанное на корпусе датчика значение, изгиб биметаллической пластины приводит к замыканию контактов датчика. Электрический ток, который проходит через контакты датчика, включает силовое реле, управляющее двигателем вентилятора.
Датчик расположен сбоку радиатора. На одних моделях он расположен сверху, на других посередине. Распознать его несложно. Он похож на крупную латунную гайку, к которой подходят два (реже три) электрических провода. Собираясь менять датчик включения вентилятора, учитывайте следующее. Чем ниже температура срабатывания датчика, тем ниже его устанавливают относительно уровня охлаждающей жидкости. Температура включения датчиков, которые устанавливают внизу радиатора, не превышает 85 градусов. Температура датчиков, устанавливают в середине радиатора 90 – 95 градусов.
Как проверить датчик включения вентилятора
Необходимость в проверке датчика возникает после перегрева мотора или подозрении на плохую работу системы охлаждения. В первую очередь необходимо проверить не датчик, а провода и реле, включающие вентилятор. Для этого снимите провода подходящие к датчику и замкните их, если проводов не два, а три, то нужно поочередно замкнуть средний и каждый из крайних. Вентилятор должен включиться на низкой и высокой скорости, в зависимости от того, какие контакты замкнуты. Если вентилятор включился, значит, провода и реле исправны и можно приступать к проверке датчика, если нет, необходимо найти и устранить неисправность (обрыв проводов, плохой контакт, перегоревший предохранитель, сгоревшие реле или мотор вентилятора).
Убедившись, что реле, мотор и провода исправны, приступайте к проверке датчика. Для этого вам понадобится тазик для охлаждающей жидкости, ключ на 30, термометр до 100 градусов, кастрюля с водой, печка и мультиметр. Снимите клемму с аккумулятора и подставьте тазик под автомобиль таким образом, чтобы охлаждающая жидкость из радиатора выливалась не на землю, а в него. Дождитесь, когда радиатор остынет до 45 – 50 градусов, после чего выкрутите сливную пробку (она расположена в нижней части радиатора с левой или правой стороны). После того как жидкость стечет, вкрутите пробку на место. Снимите провода с датчика (если их 3, то пометьте каждый, чтобы при установке нового датчика не перепутать их), после чего ключом на 30 выкрутите датчик.
Налейте в кастрюлю воды, чтобы она покрыла рабочую часть датчика (до гайки) и поставьте на печку. Контролируйте температуру воды с помощью термометра.
С помощью мультиметра проверяйте срабатывание контактов датчика. Для трехконтактного желательно использовать два мультиметра. Включите мультиметр в режим измерения сопротивления со звуковым сигналом и подключите к выводам датчика. Когда биметаллическая пластина замкнет контакты, мультиметр начнет пищать. Выключите печку и дождитесь выключения мультиметров. Сравните показания термометра в момент срабатывания и выключения контактов датчика. Если отклонение от написанных на корпусе датчика значений свыше 5%, желательно заменить его. Если отклонение свыше 10%, или датчик вообще не сработал, его необходимо заменить. Установка проходит в следующем порядке – вкручивание датчика, заливка охлаждающей жидкости, подключение аккумулятора.
Видео - Замена и диагностика датчика включения вентилятора
Как подобрать новый датчик
Чтобы правильно подобрать датчик, необходимо знать оптимальную температуру охлаждающей жидкости, при которой он должен включаться и выключаться. Для автомобиля ВАЗ 2110 это 92 и 87 градусов. Оптимальная температура срабатывания датчика для другого автомобиля указана в инструкции по ремонту и эксплуатации машины. Покупайте датчик только в крупных магазинах и обязательно берите чек. Перед установкой датчика на автомобиль, проверьте его, как описано выше. Если разница между температурой, указанной на корпусе датчика и той, при которой он реально срабатывает, превышает 5%, замените его. Работа мотора при температуре, отличающейся от оптимальной, сильно снижает его ресурс.
