Схема проводки mazda cx 5
Цепи питания кроссовера защищены предохранителями. Элементы установлены в блоках, которые находятся в моторном отсеке и в салоне.
Рассмотрены схемы Мазда СХ 5 (KF) 2-го поколения 2016, 2017, 2018, 2019, 2020, 2021 года выпуска.
В подкапотном пространсве
Блок расположен слева, рядом с АКБ.
Пример доступа.
| Схема элементов в моторном блоке | ||
|---|---|---|
| № | Расшифровка | Ток, А |
| 1 | Для защиты различных цепей | 50 |
| 2 | 30 | |
| 3 | Система управления двигателем (некоторые модели) | 30 |
| 4 | Система управления двигателем | 20 |
| 5 | 2018: Электрические стеклоподъемники (Некоторые модели); 2019-2020: Не используется | 30 |
| 6 | — | 20 |
| 7 | 2018: Вентилятор охлаждения (некоторые модели); 2019: Не используется; 2020: Вентилятор охлаждения (некоторые модели) | 40 |
| 8 | Антиобледенитель стеклоочистителя (некоторые модели) | 20 |
| 9 | Обогрев заднего стекла | 40 |
| 10 | — | 40 |
| 11 | Электрический стояночный тормоз (EPB) (RH) | 20 |
| 12 | Электрический стояночный тормоз (EPB) (LH) | 20 |
| 13 | Аудиосистема (некоторые модели) | 30 |
| 14 | Вентилятор охлаждения (некоторые модели) | 30 |
| 15 | Система управления двигателем | 40 |
| 16 | ABS, Система динамического контроля устойчивости | 50 |
| 17 | 2018: Вентилятор охлаждения (некоторые модели); 2019: Не используется; 2020: Вентилятор охлаждения (некоторые модели) | 40 |
| 18 | Стеклоочиститель и омыватель переднего стекла | 20 |
| 19 | Кондиционер | 40 |
| 20 | Вентилятор охлаждения (некоторые модели) | 30 |
| 21 | Система управления двигателем | 7,5 |
| 22 | Для защиты различных цепей | 15 |
| 23 | Аудио система | 7,5 |
| 24 | — | 7,5 |
| 25 | Система управления двигателем | 15 |
| 26 | 15 | |
| 27 | Система управления двигателем (некоторые модели) | 15 |
| 28 | Система управления коробкой передач, выключатель зажигания | 15 |
| 29 | — | 20 |
| 30 | Кондиционер | 7,5 |
| 31 | — | 15 |
| 32 | Звуковой сигнал | 15 |
| 33 | Стеклоочиститель заднего стекла | 15 |
| 34 | Дальний свет фар | 20 |
| 35 | Рулевое колесо с подогревом (некоторые модели) | 15 |
| 36 | Противотуманные фары (некоторые модели) | 15 |
| 37 | Система управления двигателем | 7,5 |
| 38 | Ближний свет фар (LH) | 15 |
| 39 | Система управления двигателем (некоторые модели) | 15 |
| 40 | — | |
| 41 | Приборный щиток | 10 |
| 42 | Воздушная подушка SRS1 | 7,5 |
| 43 | Модель с аудиосистемой Bose (некоторые модели) | 25 |
| 44 | Аудио система | 15 |
| 45 | ABS, Система динамического контроля устойчивости | 30 |
| 46 | Топливная система (некоторые модели) ТОПЛИВНЫЙ НАСОС | 15 |
| 47 | 2018: Подогреватель топлива (некоторые модели); 2019: Не используется; 2020: Подогреватель топлива (некоторые модели) | 25 |
| 48 | 2018: Задние фонари, Подсветка номерного знака; 2019-2020: Задние фонари, Подсветка номерного знака, Габаритные огни | 15 |
| 49 | 2018: Топливная система (некоторые модели); 2019: Не используется; 2020: Система управления двигателем (некоторые модели) | 25 |
| 50 | 2018: аварийные световые сигналы, указатели поворота / передние боковые габаритные огни, габаритные огни; 2019-2020: Мигалки аварийной сигнализации, указатели поворота, габаритные огни. | 25 |
| 51 | Ближний свет фар (правая) | 15 |
| 52 | Розетки для аксессуаров, прикуриватель Мазда СХ 5 | 25 |
| 53 | Стоп-сигналы | 10 |
| 54 | 2018: Верхний свет; 2019-2020: Для защиты различных цепей | 15 |
| Схема реле в моторном блоке | |
|---|---|
| Код | Описание |
| FUEL PUMP RELAY | РЕЛЕ БЕНЗОНАСОСА |
| OUTLET RELAY | РЕЛЕ ЭЛЕКТРИЧЕСКИХ РОЗЕТОК |
| HEADLIGHT LO RELAY | РЕЛЕ ФАРЫ (БЛИЖНИЙ) |
| IG1 RELAY | РЕЛЕ ЗАЖИГАНИЯ |
| FRONT FOG LIGHT RELAY | РЕЛЕ ПЕРЕДНИХ ПРОТИВО ТУМАННЫХ ФАР |
| COOLING FAN RELAY NO.2 | РЕЛЕ ОХЛАЖДАЮЩЕГО ВЕНТИЛЯТОРА № 2 |
| MAIN RELAY | ГЛАВНОЕ РЕЛЕ |
| COOLING FAN RELAY NO. 3 | РЕЛЕ ОХЛАЖДАЮЩЕГО ВЕНТИЛЯТОРА № 3 |
| DRL RELAY | РЕЛЕ ДХО |
| HORN RELAY | РЕЛЕ СИГНАЛА |
| COOLING FAN ACC RELAY | РЕЛЕ ВЕНТИЛЯТОРА ОХЛАЖДЕНИЯ |
| TNS RELAY (TAIL) | РЕЛЕ TNS (ГАБАРИТОВ) |
| A/C RELAY | РЕЛЕ КОНДИЦИОНЕРА |
| FUELINJECTOR RELAY | РЕЛЕ ТОПЛИВНОГО ИНЖЕКТОРА |
| ELECTRIC AT OR OIL PUMP RELAY | РЕЛЕ ЭЛЕКТРИЧЕСКОЙ ТРАНСМИССИИ ИЛИ РЕЛЕ МАСЛЯНОГО НАСОСА ТРАНСМИССИИ |
| HEADLIGHT HI RELAY | РЕЛЕ ПЕРЕДНИХ ФАР |
| STARTER RELAY | РЕЛЕ СТАРТЕРА |
| BLOWER RELAY | РЕЛЕ ВЕНТИЛЯТОРА |
| ELECTRIC VARIABLE VALVE TIMING RELAY | РЕЛЕ ЗАРЯДКИ ЭЛЕКТРИЧЕСКОГО КЛАПАНА |
| REAR WINDOW DEFROSTER RELAY | РЕЛЕ РАЗМОРАЖИВАНИЯ ЗАДНИХ ОКОН |
В салоне
Блок находится с водительской стороны внизу, за пластиковой крышкой.
Пример доступа.
Думал совместить эту тему с соответствующими статьями по установке блоков, но материала получается довольно много, а читать большие статьи неудобно. Так что сегодня поговорим о схемах электропроводки Mazda CX-5 1-ого поколения рестайлинг.
Все схемы взяты с официального портала Мазда, и скорее всего не подлежат разглашению. Но раз те мануалы, которые я выложил еще месяца 3 назад, еще лежат, значит можно рискнуть.
Начнем с "техники" прочтения этих схем. Возьмём схему HBC, ну или LDWS, и посмотрим — что есть что. (Схемы HBC и LDWS одинаковы, только страницы называются по-разному)
1. Название системы, к которой относится данная схема.
2. Идентификационный номер схемы.
3. Примечания к схеме. Они указывают в основном на разную цветность провода в зависимости от оснащения автомобиля.
4. Название блока.
5. Номер пина у блока, к которому должен быть подсоединён провод. В данном случае его номер "I". Нумерация идет справа налево, сверху вниз, если смотреть на контакт на блоке ( или все же слева направо, точно не помню ). Верх блока — это обычно та сторона, где у контакта защёлка. К схеме всегда приложена распиновка разъёма, который подключается к блоку. Она находится снизу.
6. Номер коннектора, к которому подключены эти провода. Так, все провода от FSC проходят через коннектор №27, поэтому там есть пунктирная линия, объединяющая их всех. Здесь также обозначено к какому пину коннектора подключать провод. В данном случае, это пин "G".
7. Номер пина коннектора, к которому нужно подключить провод. Полный список всех коннекторов есть в файле Схемы/Common Connector List
8. Цвет провода. Первая буква обозначает основной цвет. Вторая — цвет полоски на этом проводе. Если второй буквы нет, значит провод монохромный) В скобочках указано, где проходит этот провод. О цветах и символах проводки есть в файле Схемы/Цвета и расположение. Эта страничка взята из второго мануала.
9. Название и номер схемы, к которой необходимо обратиться.
Пробежимся по самым основным схемам:
Со схемой радара все просто. Нужно будет подключить его к CAN шине, питанию и к земле, как и у большинства блоков.
Публикуем находки. Схемы электроники. Технические мануалы для сервисов.
CX-5 Stereo Removal.pdf 211,07К 512 Количество загрузок - инструкция по извлечению магнитолы.
CX-5 Wiring Diagram.pdf 113,39К 478 Количество загрузок - проводка аудиосистемы.
CX5AudioSysWiring1small.jpg 347,73К 640 Количество загрузок - еще схема разводки проводов.
Mazda_CX5_en_tcm55-56157.pdf 129,71К 331 Количество загрузок - расположение динамиков для Bose
И вот что нашел в буржуйском мануале про блокировку дверей.
- Откуда: Москва
- Клуб RMC: Cx-5.ru
- Машина: MAZDA CX-5 2.5
- Имя: Дмитрий
- Откуда: Москва
- Клуб RMC: Я не в клубе
- Машина: Не Mazda
И вот что нашел в буржуйском мануале про блокировку дверей.
- Откуда: Москва
- Клуб RMC: Я не в клубе
- Машина: Не Mazda
- Откуда: Москва
- Клуб RMC: Cx-5.ru
- Машина: MAZDA CX-5 TOURING 2WD
Это все картинки от CX-7
- Откуда: Бел
- Клуб RMC: Cx-5.ru
- Машина: MAZDA CX-5 2.5
- Откуда: .
- Клуб RMC: Я не в клубе
- Машина: Пешеход
- Откуда: Москва
- Клуб RMC: Mazda6.ru
- Машина: Mazda 6
- Имя: Алекс
Всем привет! Ища схему на машку 6 2013 наткнулся на интерактивную схему от СХ-5 мож Вам пригодится http://am.mazdaservi. e_SKYG_2.0.html
In hous we trust
- Откуда: Воронеж
- Клуб RMC: Cx-5.ru
- Машина: MAZDA CX-5 SPORT 4WD
- Имя: Валерий
Всем привет! Ища схему на машку 6 2013 наткнулся на интерактивную схему от СХ-5 мож Вам пригодится http://am.mazdaservi. e_SKYG_2.0.html
- Откуда: Москва
- Клуб RMC: Я не в клубе
- Машина: Не Mazda
chugrey , на Мазда 6 есть такая же схема?
надо сравнить проводку сидушки.
и как она даптирована под блок памяти сидушек (память есть на на 6, но нет на сх-5)
вот сидушка на СХ-5. видно, что нет коннектора для блока памяти с кнопками.
и как на начало перейти?
- Откуда: Ростов
- Клуб RMC: Я не в клубе
- Машина: MAZDA CX-5 2.0 SUPREME 4WD
- Имя: Дмитрий
вот сервисное руководство http://am.mazdaservi. . nuals.html
Только перед использование в настройках браузера следует java script отключить.
Да, и еще, это все к американской версии, но все равно много полезного.
- Откуда: Уфа
- Клуб RMC: Cx-5.ru
- Машина: MAZDA CX-5 DIRECT 2WD
Всем привет! Может у кого есть схемка проводов идущих от задней оригинальной камеры. Короче нужна распиновка оригинальной камеры. В багажнике от камеры отходят провода длиной 30 см потом разъем, там цвета проводов меняются. И по схеме уже не поймешь! Помогите пожалуйста.
- Откуда: Москва
- Клуб RMC: Cx-5.ru
- Машина: MAZDA CX-5 2.5
- Имя: Иван
Женя102 , Судя по схеме, в кабеле три провода - белый, черный и красный. На камере они отмечены как "А", "С", "D". На разъеме магнитолы соответственно "6А", "6D", "6С". Провод от "Е" до "6В" - это экранирующая оплетка.
- Откуда: Москва
- Клуб RMC: Cx-5.ru
- Машина: MAZDA CX-5 Skyactiv D
- Имя: Михаил
А есть у кого-нибудь полный комплект электрических схем CX-5?
- Откуда: Москва
- Клуб RMC: Cx-5.ru
- Машина: MAZDA CX-5 Skyactiv D
- Имя: Kitkater
А кто может порекомендовать хорошего электрика, ищу себе на СТО, а то пока подал сюда вакансию http://jobius.com.ua. com.ua/харьков - глухо, или приходят слабоватые ребята. Все подробности в ЛС.
- Откуда: Севастополь
- Клуб RMC: Cx-5.ru
- Машина: MAZDA CX-5 TOURING 2WD
- Имя: Михаил
Всем доброго дня. Нужна помощь. Суть проблемы- купил cx5 2013г. 2.0 акпп. после небольшого ДТП в левую сторону. Снесло переднее крыло, и все что под крылом было. Пытаюсь востановить картину. по схемам на экзисте.
не могу понять должен ли на моей комплектации там стоять блок реле под номером KD45-66-750 ? я так понимаю он находится за крылом? Должны ли к нему подходить провода? кронштейн куда наверное он насаживается остался.
. Так же я так понимаю что стоял блок CONVERTER DC/DC под номером PE03-18-572
остался от него кусочек, его я уже заказал.
Обычно пользователи нашего сайта находят эту страницу по следующим запросам:
электросхема Mazda CX-5 , предохранители Mazda CX-5 , электросхема двигателя Mazda CX-5 , цветная электросхема Mazda CX-5
4. Электросхемы
Как читать электросхемы
Точки массы
Данные символы обозначают точки массы электропроводки.
Электросхемы/схемы разъемов

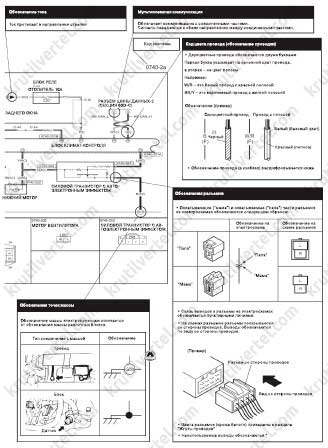

На данных схемах показаны цепи каждой системы, начиная от подачи питания до точки массы. Сторона подачи питания находится в верхней части схемы, а сторона точки массы – в нижней. На электросхемах показаны электрические цепи при выключенном зажигании.
Ниже приведены примеры обозначения разъемов на электросхемах.
Обозначение проводов
| Наименование жгута проводов | Обозначение | |
| Передний жгут проводов | (F) | |
| Передний жгут проводов №2 | (F2) | |
| Жгут проводов двигателя | (E) | |
| Жгут проводов приборной панели | (D) | |
| Задний жгут проводов | (R) | |
| Задний жгут проводов №2 | (R2) | – |
| Задний жгут проводов №3 | (R3) | |
| Задний жгут проводов №4 | (R4) | |
| Задний жгут проводов №5 | (R5) | |
| Жгут проводов комбинации приборов | (I) | – |
| Жгут проводов системы контроля выбросов | (EM) | – |
| Жгут проводов системы контроля выбросов №2 | (EM2) | |
| Жгут проводов системы контроля выбросов №3 | (EM3) | |
| Дверной жгут проводов №1 | (DR1) | – |
| Дверной жгут проводов №2 | (DR2) | |
| Дверной жгут проводов №3 | (DR3) | |
| Дверной жгут проводов №4 | (DR4) | |
| Напольный жгут проводов | (FR) | – |
| Жгут проводов внутреннего освещения | (IN) | – |
| Жгут проводов внутреннего освещения №2 | (IN2) | – |
| Жгут проводов системы кондиционирования | (AC) | – |
| Жгут проводов системы впрыска топлива | (INJ) | – |
| Жгут проводов стояночного тормоза | (HB) | – |
Обозначение цветов проводов
| Цвет | Код |
| Черный | B |
| Синий | L |
| Коричневый | BR |
| Темно-синий | DL |
| Темно-зеленый | GY |
| Зеленый | G |
| Светло-синий | LB |
| Светло-зеленый | LG |
| Оранжевый | O |
| Розовый | P |
| Красный | R |
| Небесно-голубой | SB |
| Бежевый | T |
| Фиолетовый | V |
| Белый | W |
| Желтый | Y |
При покупке книги в PDF
1. Вы сможете скачать книгу сразу же после оплаты.
2. Книга будет скачана в формате PDF, и Вы сможете загрузить ее на любое устройство.
1. Все книги идеального качества, так как мы работаем с издательствами напрямую.
2. Электронные книги ничем не уступают бумажным и являются их полным аналогом.
3. Офисы нашей компании представлены в Украине, России и Польше, вы всегда можете обратиться к нам по конкретному адресу.
4. Все оплаты на сайте максимально защищены и происходят с помощью мировых платежных систем.
Книга не предназначена для продажи в Вашей стране.
Оформить заказ на бумажную версию этой книги Вы можете на сайте autoinform96.com.
Оплата товара и скачивание книги в электронном виде (формат PDF) производится на сайте.
Для этого надо найти интересующую Вас книгу и нажать на кнопку "Купить". Цена книги указана на кнопке.
Для удобства, цена на сайте для жителей России, Беларуси и Казахстана представлена в рублях.
Для жителей Украины в гривнах, а для всех остальных стран - доллары.
После нажатия на кнопку "КУПИТЬ" Вам откроется окно оплат, где можно выбрать платежную систему, с помощью которой можно оплатить выбранную книгу с помощью любой банковской карты (Visa, MasterCard, МИР и т.д.)
При нажатии на кнопку "Оплатить банковской картой" откроется платежная система Portmone с помощью которой проще всего совершить оплату.
Кроме этого, на сайте для оплаты представлены четыре платежные системы:
- Яндекс (оплата с любых банковских карт, аккаунта Яндекс Деньги, QIWI Wallet, терминалы и т.д.);
- Portmone (оплата с любых банковских карт, аккаунта Portmone);
- PayPal (оплата с любых банковских карт, аккаунта PayPal);
- WebMoney (оплата с любых банковских карт, оплата с кошельков WebMoney).
Оплата через Яндекс Кассу
После выбора оплаты через Яндекс запустится платежная система Яндекс Касса, где требуется выбрать удобный способ оплаты (банковская карта, QIWI, аккаунт Яндекс Деньги и т.д.)
После указания платежных реквизитов и подтверждения платежа, произойдет оплата товара.
Если у Вас банковская карта в валюте, которая отличается от рубля, то списание денег с карты произойдет по курсу Центрального банка России на момент совершения покупки.
Данный способ оплаты оптимально подойдет для жителей России, Казахстана и Беларуси.
Официальный сайт платежной системы Яндекс Касса https://kassa.yandex.ru
Оплата через Portmone
После выбора оплаты через Portmone запустится платежная система, где требуется выбрать способ оплаты банковская карта или аккаунт Portmone.
Цена в платежной системе Portmone пересчитывается в доллар по курсу Центрального банка той страны, где Вы находитесь.
Если у Вас банковская карта в валюте, которая отличается от доллара, то списание денег с карты произойдет по курсу Центрального банка Вашей страны на момент совершения покупки.
После указания платежных реквизитов и подтверждения платежа, произойдет оплата товара.
Официальный сайт платежной системы Portmone https://www.portmone.com
Оплата через PayPal
После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.
Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.
Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку "Create an Account (Создать аккаунт)" - на рисунке показано стрелочкой.
После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.
После указания данных, необходимых для осуществления платежа, надо нажать на кнопку "Pay Now (Оплатить)".
Официальный сайт платежной системы PayPal https://www.paypal.com
Оплата через WebMoney
После выбора оплаты через WebMoney запустится платежная система, где требуется выбрать способ оплаты банковская карта или кошелек WebMoney.
Если у Вас уже есть кошелек WebMoney, то Вам необходимо зайти в него и осуществить платеж.
Если у Вас нет кошелька WebMoney, и Вы хотите оплатить другим образом, Вам необходимо выбрать любой из способов, который предлагает WebMoney и осуществить оплату
После указания платежных реквизитов и подтверждения платежа, произойдет оплата товара.
Официальный сайт платежной системы WebMoney https://www.webmoney.ru/
Скачивание книги
После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:
На этой странице Вам необходимо указать свой e-mail, куда будет выслан доступ для скачивания книги.
Если Вы уже зарегистрированы на нашем сайте, то просто перейдите по ссылке личный кабинет.
Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.
Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel.
В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом - мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.
Проблемы при оплате банковскими картами
Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:
- На карте стоит ограничение на оплату покупок в интернет
- Пластиковая карта не предназначена для совершения платежей в интернет.
- Пластиковая карта не активирована для совершения платежей в интернет.
- Недостаточно средств на пластиковой карте.
Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.
Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.
Обычно пользователи нашего сайта находят эту страницу по следующим запросам:
электросхема Mazda CX-5 , предохранители Mazda CX-5 , электросхема двигателя Mazda CX-5 , цветная электросхема Mazda CX-5
4. Электросхемы
Как читать электросхемы
Точки массы
Данные символы обозначают точки массы электропроводки.
Электросхемы/схемы разъемов
На данных схемах показаны цепи каждой системы, начиная от подачи питания до точки массы. Сторона подачи питания находится в верхней части схемы, а сторона точки массы – в нижней. На электросхемах показаны электрические цепи при выключенном зажигании.
Ниже приведены примеры обозначения разъемов на электросхемах.
Обозначение проводов
| Наименование жгута проводов | Обозначение | |
| Передний жгут проводов | (F) | |
| Передний жгут проводов №2 | (F2) | |
| Жгут проводов двигателя | (E) | |
| Жгут проводов приборной панели | (D) | |
| Задний жгут проводов | (R) | |
| Задний жгут проводов №2 | (R2) | – |
| Задний жгут проводов №3 | (R3) | |
| Задний жгут проводов №4 | (R4) | |
| Задний жгут проводов №5 | (R5) | |
| Жгут проводов комбинации приборов | (I) | – |
| Жгут проводов системы контроля выбросов | (EM) | – |
| Жгут проводов системы контроля выбросов №2 | (EM2) | |
| Жгут проводов системы контроля выбросов №3 | (EM3) | |
| Дверной жгут проводов №1 | (DR1) | – |
| Дверной жгут проводов №2 | (DR2) | |
| Дверной жгут проводов №3 | (DR3) | |
| Дверной жгут проводов №4 | (DR4) | |
| Напольный жгут проводов | (FR) | – |
| Жгут проводов внутреннего освещения | (IN) | – |
| Жгут проводов внутреннего освещения №2 | (IN2) | – |
| Жгут проводов системы кондиционирования | (AC) | – |
| Жгут проводов системы впрыска топлива | (INJ) | – |
| Жгут проводов стояночного тормоза | (HB) | – |
Обозначение цветов проводов
| Цвет | Код |
| Черный | B |
| Синий | L |
| Коричневый | BR |
| Темно-синий | DL |
| Темно-зеленый | GY |
| Зеленый | G |
| Светло-синий | LB |
| Светло-зеленый | LG |
| Оранжевый | O |
| Розовый | P |
| Красный | R |
| Небесно-голубой | SB |
| Бежевый | T |
| Фиолетовый | V |
| Белый | W |
| Желтый | Y |
При покупке книги в PDF
1. Вы сможете скачать книгу сразу же после оплаты.
2. Книга будет скачана в формате PDF, и Вы сможете загрузить ее на любое устройство.
1. Все книги идеального качества, так как мы работаем с издательствами напрямую.
2. Электронные книги ничем не уступают бумажным и являются их полным аналогом.
3. Офисы нашей компании представлены в Украине, России и Польше, вы всегда можете обратиться к нам по конкретному адресу.
4. Все оплаты на сайте максимально защищены и происходят с помощью мировых платежных систем.
Книга не предназначена для продажи в Вашей стране.
Оформить заказ на бумажную версию этой книги Вы можете на сайте autoinform96.com.
Оплата товара и скачивание книги в электронном виде (формат PDF) производится на сайте.
Для удобства, цена на сайте для жителей России, Беларуси и Казахстана представлена в рублях.
Кроме этого, на сайте для оплаты представлены четыре платежные системы:
- Яндекс (оплата с любых банковских карт, аккаунта Яндекс Деньги, QIWI Wallet, терминалы и т.д.);
- Portmone (оплата с любых банковских карт, аккаунта Portmone);
- PayPal (оплата с любых банковских карт, аккаунта PayPal);
- WebMoney (оплата с любых банковских карт, оплата с кошельков WebMoney).
Оплата через Яндекс Кассу
После выбора оплаты через Яндекс запустится платежная система Яндекс Касса, где требуется выбрать удобный способ оплаты (банковская карта, QIWI, аккаунт Яндекс Деньги и т.д.)
После указания платежных реквизитов и подтверждения платежа, произойдет оплата товара.
Если у Вас банковская карта в валюте, которая отличается от рубля, то списание денег с карты произойдет по курсу Центрального банка России на момент совершения покупки.
Данный способ оплаты оптимально подойдет для жителей России, Казахстана и Беларуси.
Официальный сайт платежной системы Яндекс Касса https://kassa.yandex.ru
Оплата через Portmone
После выбора оплаты через Portmone запустится платежная система, где требуется выбрать способ оплаты банковская карта или аккаунт Portmone.
Цена в платежной системе Portmone пересчитывается в доллар по курсу Центрального банка той страны, где Вы находитесь.
Если у Вас банковская карта в валюте, которая отличается от доллара, то списание денег с карты произойдет по курсу Центрального банка Вашей страны на момент совершения покупки.
После указания платежных реквизитов и подтверждения платежа, произойдет оплата товара.
Официальный сайт платежной системы Portmone https://www.portmone.com
Оплата через PayPal
После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.
Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.
После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.
Официальный сайт платежной системы PayPal https://www.paypal.com
Оплата через WebMoney
После выбора оплаты через WebMoney запустится платежная система, где требуется выбрать способ оплаты банковская карта или кошелек WebMoney.
Если у Вас уже есть кошелек WebMoney, то Вам необходимо зайти в него и осуществить платеж.
Если у Вас нет кошелька WebMoney, и Вы хотите оплатить другим образом, Вам необходимо выбрать любой из способов, который предлагает WebMoney и осуществить оплату
После указания платежных реквизитов и подтверждения платежа, произойдет оплата товара.
Официальный сайт платежной системы WebMoney https://www.webmoney.ru/
Скачивание книги
После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:
На этой странице Вам необходимо указать свой e-mail, куда будет выслан доступ для скачивания книги.
Если Вы уже зарегистрированы на нашем сайте, то просто перейдите по ссылке личный кабинет.
Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.
Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel.
Проблемы при оплате банковскими картами
Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:
- На карте стоит ограничение на оплату покупок в интернет
- Пластиковая карта не предназначена для совершения платежей в интернет.
- Пластиковая карта не активирована для совершения платежей в интернет.
- Недостаточно средств на пластиковой карте.
Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.
Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.
Источник статьи: http://krutilvertel.com/mazda-cx-5-2011-glava22-jelektroshemy
Схемы и тех.мануалы
- Откуда: Химки
- Клуб RMC: Cx-5.ru
- Машина: MAZDA CX-5 TOURING 4WD
- Имя: Дмитрий
Публикуем находки. Схемы электроники. Технические мануалы для сервисов.
И вот что нашел в буржуйском мануале про блокировку дверей.
2013_CX5_OM.pdf 49,1К 582 Количество загрузок
- Откуда: Москва
- Клуб RMC: Cx-5.ru
- Машина: MAZDA CX-5 2.5
- Имя: Дмитрий
2013_CX5_OM.pdf 49,1К 582 Количество загрузок
- Откуда: Москва
- Клуб RMC: Я не в клубе
- Машина: Не Mazda
И вот что нашел в буржуйском мануале про блокировку дверей.
- Откуда: Москва
- Клуб RMC: Я не в клубе
- Машина: Не Mazda
- Откуда: Москва
- Клуб RMC: Cx-5.ru
- Машина: MAZDA CX-5 TOURING 2WD
Это все картинки от CX-7
- Откуда: Бел
- Клуб RMC: Cx-5.ru
- Машина: MAZDA CX-5 2.5
- Откуда: .
- Клуб RMC: Я не в клубе
- Машина: Пешеход
- Откуда: Москва
- Клуб RMC: Mazda6.ru
- Машина: Mazda 6
- Имя: Алекс
Всем привет! Ища схему на машку 6 2013 наткнулся на интерактивную схему от СХ-5 мож Вам пригодится http://am.mazdaservi. e_SKYG_2.0.html
In hous we trust
- Откуда: Воронеж
- Клуб RMC: Cx-5.ru
- Машина: MAZDA CX-5 SPORT 4WD
- Имя: Валерий
Всем привет! Ища схему на машку 6 2013 наткнулся на интерактивную схему от СХ-5 мож Вам пригодится http://am.mazdaservi. e_SKYG_2.0.html
- Откуда: Москва
- Клуб RMC: Я не в клубе
- Машина: Не Mazda
chugrey , на Мазда 6 есть такая же схема?
надо сравнить проводку сидушки.
и как она даптирована под блок памяти сидушек (память есть на на 6, но нет на сх-5)
вот сидушка на СХ-5. видно, что нет коннектора для блока памяти с кнопками.
и как на начало перейти?
- Откуда: Ростов
- Клуб RMC: Я не в клубе
- Машина: MAZDA CX-5 2.0 SUPREME 4WD
- Имя: Дмитрий
и как на начало перейти?
вот сервисное руководство http://am.mazdaservi. . nuals.html
Только перед использование в настройках браузера следует java script отключить.
Да, и еще, это все к американской версии, но все равно много полезного.
- Откуда: Уфа
- Клуб RMC: Cx-5.ru
- Машина: MAZDA CX-5 DIRECT 2WD
Всем привет! Может у кого есть схемка проводов идущих от задней оригинальной камеры. Короче нужна распиновка оригинальной камеры. В багажнике от камеры отходят провода длиной 30 см потом разъем, там цвета проводов меняются. И по схеме уже не поймешь! Помогите пожалуйста.
- Откуда: Москва
- Клуб RMC: Cx-5.ru
- Машина: MAZDA CX-5 2.5
- Имя: Иван
- Откуда: Москва
- Клуб RMC: Cx-5.ru
- Машина: MAZDA CX-5 Skyactiv D
- Имя: Михаил
А есть у кого-нибудь полный комплект электрических схем CX-5?
- Откуда: Москва
- Клуб RMC: Cx-5.ru
- Машина: MAZDA CX-5 Skyactiv D
- Имя: Kitkater
- Откуда: Севастополь
- Клуб RMC: Cx-5.ru
- Машина: MAZDA CX-5 TOURING 2WD
- Имя: Михаил
Всем доброго дня. Нужна помощь. Суть проблемы- купил cx5 2013г. 2.0 акпп. после небольшого ДТП в левую сторону. Снесло переднее крыло, и все что под крылом было. Пытаюсь востановить картину. по схемам на экзисте.
не могу понять должен ли на моей комплектации там стоять блок реле под номером KD45-66-750 ? я так понимаю он находится за крылом? Должны ли к нему подходить провода? кронштейн куда наверное он насаживается остался.
. Так же я так понимаю что стоял блок CONVERTER DC/DC под номером PE03-18-572
остался от него кусочек, его я уже заказал.
- Откуда: Красноярск
- Клуб RMC: Cx-5.ru
- Машина: MAZDA CX-5 2.0 ACTIVE 2WD
ksys , откуда такая уверенность?
- Откуда: Белгород
- Клуб RMC: Cx-5.ru
- Машина: MAZDA CX-5 TOURING 2WD
- Имя: Игорь
Помогите со схемой подогрева водительского сиденья.
Извиняюсь, не надо, нашёл соответствующую тему.
- Откуда: Москва
- Клуб RMC: Cx-5.ru
- Машина: MAZDA CX-5 2.5
- Имя: Иван
Здесь оба сиденья.
- Откуда: Владивосток
- Клуб RMC: Cx-5.ru
- Машина: MAZDA CX-5 Skyactiv D
А кто встречал схемы на дизель? Нигде найти не могу, интересут схемы управления двигателем, датчики, свечи накала и т.д.
Источник статьи: http://cx-5.ru/forums/topic/660/
- Рено лагуна схема установка ремня генератора
- Ход педали тормоза тойота королла
- Рено лагуна схема предохранителей под капотом
- Характерные неисправности тормозов автомобилей
- Схема тормозов опель омега
Все про машины © 2021
Внимание! Информация, опубликованная на сайте, носит исключительно ознакомительный характер и не является рекомендацией к применению.
Читайте также:
