Схема подключения реле рс 702 на ваз 2106
В этой статье рассмотрена схема зарядки ВАЗ 2106 (ВАЗ-2101- ВАЗ-2103, ВАЗ-2106, ВАЗ-2121 (кроме инжекторных)и их модификациях).
Схема зарядки ВАЗ 2106 состав оборудования.
Схема зарядки ВАЗ 2106 автомобилей включает в себя выносной регулятор напряжения, генератор, реле контрольной лампы зарядки и лампы контроля заряда аккумуляторной батареи, расположенной на панели приборов.
Генератор.
На автомобилях применяется генератор переменного тока со всторенным выпрямителем. Привод генератора осуществляется моноклиновым ремнём от шкива коленвала.
Реле регулятор.
Реле регулятор напряжения обеспечивает поддержание напряжения, вырабатываемое генератором в пределах 13,5 – 14,5В. и находится в подкапотном пространстве на левом крыле. На старых моделях регулятор напряжения применялся магнитоконтактного типа. Регулирование напряжения в этом реле осуществлялось за счёт замыкания и размыкания контактов электромагнитного реле при повышении и понижении напряжения. В настоящее время в качестве регулятора применяется электронное реле, которое полностью взаимозаменяемо со старым. Но применение электронного реле в отличие от контактного не допускает снятие клемм с аккумулятора на заведённом двигателе. Это может привести к резкому скачку напряжения и выходу из строя регулятора и других электронных устройств. Для проверки исправности схемы и наличия заряда необходимо использовать вольтметр.
Реле контрольной лампы.
Схема зарядки ВАЗ 2106 включает в себя реле контрольной лампы заряда типа РС-702 обеспечивает включение и выключение сигнальной лампы на панели приборов, что свидетельствует о наличии или отсутствии заряда и исправности генератора. Расположено реле на правом крыле в подкапотном пространстве. Конструкция реле такая же, как и обыкновенного электромагнитного реле. Контакты реле нормально замкнуты, то есть контакты замкнуты при отсутствии питания на катушке. Один конец катушки которого подключается к плюсу аккумуляторной батареи через замок зажигания, а второй к выводу фазы генератора. Один из контактов реле также подключён к плюсу через замок зажигания, практически он соединён с соответствующим выводом катушки, а второй к контрольной лампе.
При включении зажигания получает питание электромагнитная катушка реле, но катушка не соединена с минусом и по этому по ней не проходит ток и якорь к сердечнику не притягивается. При этом контакты реле остаются замкнутыми, что приводит к загоранию контрольной лампы на панели приборов. При работе генератора на статорной обмотке появляется переменное напряжение. На концах катушки появится разность потенциалов, по ней начнёт протекать ток. Когда значение напряжения будет около 7,5В, силы магнитного потока электромагнита будет достаточно для притягивания якоря и размыкания контактов.
Схема зарядки ВАЗ 2106 принцип работы.
Электрическое реле зарядки ВАЗ 2106 является своеобразным «тумблером-переключателем», который регулирует процесс замыкания и размыкания отдельных участков электрических цепей системы электрооборудования автомобиля при требуемых входных параметрах изделия. Такое реле зарядки аккумулятора способно коммутировать нагрузочную энергию системы, если электрические машины из состава электрооборудования транспортного средства показывают высокое токопотребление.
Устройство электрического реле
Автомобильное реле зарядки, фото которой можно найти на нашем интернет-портале, в своем составе содержит следующие элементы:
- Электромагнитное устройство – состоит из катушки с металлическим сердечником, проявляющим магнитные свойства, и провода определенного сечения, играющего роль обмотки.
- Якорный элемент – представляет собой изделие из особенной пластинки, которая направляет контакты на нужное действие, в зависимости от импульса, полученного с катушки электромагнитного типа.
- Позиционный переключатель – совмещает в себе функции переключения, размыкания и , замыкания контактов.
При подаче напряжения через электромагнитную обмотку катушки создается электрическое поле, которое притягивает якорный элемент к сердечнику, и толкатель под действием тока катушки перемешает якорный элемент, тем самым осуществляя переключение контактов реле зарядки «шестерки», цена которого достаточно приемлема для российских автолюбителей. Корректное подключение реле зарядки можно посмотреть на изображении ниже
Существуют 2 основных вида реле регуляторов зарядки, использующихся на «шестерках». К ним относятся:

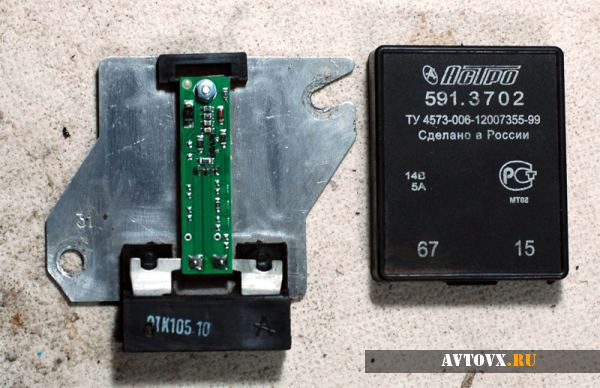

- Автомобильное реле-регулятор зарядки ВАЗ 2106 неконтактного типа, имеющий номенклатурный номер 121.3702. Это относительно новое электронное устройство, применяемое для комплектации энергооборудования «шестерки». Основным преимуществом этого устройства является его полная авторегуляция.
- Изделие под индексом РР-380 с теми же функциями, устанавливается на «шестерку» с начала ее выхода с конвейера. Выпуск детали в настоящее время прекращен.
Эти реле зарядки взаимозаменяемы, и, что весьма удобно, без последующих доработок и регулировок схемы зарядки ВАЗ 2106, которая представлена ниже

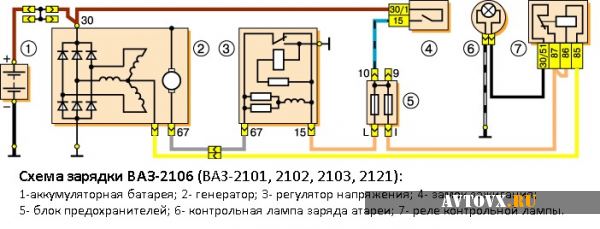

Принципиальная схема зарядки ВАЗ 2106 в своем составе имеет реле лампы зарядки (РС-702), которое служит для получения сигналов от лампы-индикатора на приборном щитке, которая показывает, поступает ли ток заряда на обмотки генераторного устройства и свидетельствует о его функциональности. Такое реле лампы зарядки размещается на правом подкрылке в моторном отсеке.
Для проверки функционала реле-регулятора зарядки ВАЗ 2106 требуется включить зажигание, завести мотор и добиться необходимого количества оборотов (2500-3000 об./мин) силовой установки. Далее следует выключить все автомобильные электропотребители (кроме зажигания), и произвести замеры разности потенциалов на выходных контактах изделия. Напряжение на концах должно составлять 14,2 Вольт.
Если при корректном подключении реле зарядки наблюдается проблема с его функциональностью, то следует провести ремонт данного прибора. Для этого надо обладать определенными навыками в электротехнике и умением пользоваться ампервольтметром и иными приборами измерения и, возможно, паяльником. В противном случае, необходимо провести замену данного элемента системы электрооборудования автомобиля, приобрести который можно в специализированном магазине автомобильных запасных частей и деталей. У такого реле зарядки цена относительно небольшая, по крайней мере, вполне сопоставимая с другими компонентами системы энергоснабжения транспортного средства.
Замена реле контрольной лампы зарядки АКБ
Работу по замене реле лампы зарядки ВАЗ 2106 следует проводить в следующей последовательности:
- Отворачиваем 2 крепежа реле лампы зарядки и демонтируем изделие с установленных шпилек.
- Помечаем маркером или фломастером подводящую электропроводку для контроля над корректностью обратного подключения обновленного изделия. При неправильном включении реле в сеть энергообеспечения автомобиля он перестает функционировать, что создаст аварийную ситуацию из-за резкого повышения разности потенциалов на выходных контактах генераторного устройства.
- Рассоединяем проводную цепь, меняем реле на исправное изделие и проводим обратный монтаж.
При тестировании реле лампы зарядки категорически запрещается делать КЗ между выходными элементами цепи, т.к. это вызовет дефекты блока устройств выпрямления тока. Перед тестированием реле регулятора зарядки необходимо убедиться в оптимальной степени натяжки генераторного ремня. К электрической цепи генераторной обмотки возбуждения не следует подключать другие энергетические ресурсы, т.к. падение напряжения на исследуемом реле зарядки ВАЗ 2106 может превысить оптимальные значения.
Так случилось что на моем автомобиле установлен генератор Г-222 (Они шли на автомобилях до 1988 года судя по документации, и некоторым сайтам). Генератор рабочий и нареканий на него нет только лампа контроля заряда АКБ никогда не горела. Дело в том что на генераторе есть вывод 15 который подключался к реле контроля зарядки РС702 Которое и коммутировало роботу лампочки контроля. Менять из за этого генератор на новый очень не хотелось, тем более что старый полностью справляется со своей роботой, а лампочка все го лишь причина не правильной коммутации. Лампочка для автомобиля очень важна, по ней можно быстро определить обрыв ремня или выход из строя генератора поэтому вопрос ее работы меня очень волновал. Когда-то я уже пытался востановить роботу лампочки но не хватило или настойчивости или знаний или хорошего совета. Думаю многие с этим столкнуться попав на сайт который ввел в заблуждение и меня.
Сайт достаточно известный www.autoprospect.ru и я не раз находил на нем нужную мне информацию но в тот раз попался.
В чем же дело спросите вы?! Рассказываю на сайте предлагают две схемы подключения с генератором 37.3701 и прочих модификаций (Нас особо не интересует)
Схема включения генератора 37.3701 И схема включения генератора Г-222 которая мне и была нужна.
Правильная схема выглядит вот так
правильная схема Нужно оторвать второй провод от лампы который идет на +12 при зажигании и посадить его на землю чем я и занялся.
Провод на приборке идет не очень удобно, после него оранжевый еще подается на лампочку недостаточного уровня тормозной жидкости и мне пришлось разрезать дорожки.
и сделать перемычки
Маленькое лирическое отступление. Зная теперь где у меня +12 от включенного зажигания я убрал сопли от подсветки приборки которые у меня шли к желто-синему проводу кнопки от печки печки
и запаялся подсветкой прямо в приборку
Места своего вмешательства замазал цапонлаком от греха и окисления подальше.
Ну и результат ради того для чего все то затевалось
поворачиваем ключ зажигания и наслаждаемся
лампочка как ей и положено горит, потом заводим двигатель и она по естественных причинах тухнет 🙂
при таком подключении сохраняется работоспособность схемы 🙂 для меня это уже поздно но кому то из вас явно пригодится. Не меняя схемы приборной панели оранжевый +12 через лампочку попадет на коричнево-белый провод и вернется к реле, при замыкании реле РС702 коричнево-белый провод коснется земли и лампочка загорится.
Что и как делать решать конечно вам, но думаю моя статья некоторым из вас поможет победить проблему с лампочкой, и с экономит немалые средства на покупку нового генератора особенно если старый хорошо работает но его плохо подружили с проводкой автомобиля.
Ну и извлеките урок что и на проверенных сайтах пишут (и рисуют 🙂 ) полную ахинею, и для результата нужно проконсультироваться с несколькими источниками.
Устройство электрического реле
Автомобильное реле зарядки, фото которой можно найти на нашем интернет-портале, в своем составе содержит следующие элементы:
- Электромагнитное устройство – состоит из катушки с металлическим сердечником, проявляющим магнитные свойства, и провода определенного сечения, играющего роль обмотки.
- Якорный элемент – представляет собой изделие из особенной пластинки, которая направляет контакты на нужное действие, в зависимости от импульса, полученного с катушки электромагнитного типа.
- Позиционный переключатель – совмещает в себе функции переключения, размыкания и , замыкания контактов.
Эти реле зарядки взаимозаменяемы, и, что весьма удобно, без последующих доработок и регулировок схемы зарядки ВАЗ 2106, которая представлена ниже
Принципиальная схема зарядки ВАЗ 2106 в своем составе имеет реле лампы зарядки (РС-702), которое служит для получения сигналов от лампы-индикатора на приборном щитке, которая показывает, поступает ли ток заряда на обмотки генераторного устройства и свидетельствует о его функциональности. Такое реле лампы зарядки размещается на правом подкрылке в моторном отсеке.
Для проверки функционала реле-регулятора зарядки ВАЗ 2106 требуется включить зажигание, завести мотор и добиться необходимого количества оборотов (2500-3000 об./мин) силовой установки. Далее следует выключить все автомобильные электропотребители (кроме зажигания), и произвести замеры разности потенциалов на выходных контактах изделия. Напряжение на концах должно составлять 14,2 Вольт.
Если при корректном подключении реле зарядки наблюдается проблема с его функциональностью, то следует провести ремонт данного прибора. Для этого надо обладать определенными навыками в электротехнике и умением пользоваться ампервольтметром и иными приборами измерения и, возможно, паяльником. В противном случае, необходимо провести замену данного элемента системы электрооборудования автомобиля, приобрести который можно в специализированном магазине автомобильных запасных частей и деталей. У такого реле зарядки цена относительно небольшая, по крайней мере, вполне сопоставимая с другими компонентами системы энергоснабжения транспортного средства.
Замена реле контрольной лампы зарядки АКБ
Работу по замене реле лампы зарядки ВАЗ 2106 следует проводить в следующей последовательности:
- Отворачиваем 2 крепежа реле лампы зарядки и демонтируем изделие с установленных шпилек.
- Помечаем маркером или фломастером подводящую электропроводку для контроля над корректностью обратного подключения обновленного изделия. При неправильном включении реле в сеть энергообеспечения автомобиля он перестает функционировать, что создаст аварийную ситуацию из-за резкого повышения разности потенциалов на выходных контактах генераторного устройства.
- Рассоединяем проводную цепь, меняем реле на исправное изделие и проводим обратный монтаж.
При тестировании реле лампы зарядки категорически запрещается делать КЗ между выходными элементами цепи, т.к. это вызовет дефекты блока устройств выпрямления тока. Перед тестированием реле регулятора зарядки необходимо убедиться в оптимальной степени натяжки генераторного ремня. К электрической цепи генераторной обмотки возбуждения не следует подключать другие энергетические ресурсы, т.к. падение напряжения на исследуемом реле зарядки ВАЗ 2106 может превысить оптимальные значения.
В автомобилях ВАЗ электромагнитные реле применяются для включения стартера, звуковых сигналов, дальнего и ближнего света фар, электродвигателей вентилятора системы охлаждения двигателя, отопителя и очистителей фар, системы обогрева заднего стекла, контрольной лампы заряда аккумуляторной батареи.
Электромагнитные реле-прерыватели на базе электромагнитных реле используются также в схемах очистителя и омывателя ветрового стекла, системы световой сигнализации, указателей поворота и аварийной, контрольной лампы стояночного тормоза, за исключением ВАЗ-2110.
Электромагнитные реле 113.3747, назначение.
Наиболее широко в схемах управления работой различных приборов и устройств автомобилей ВАЗ применяются малогабаритные электромагнитные реле типа 113.3747. В автомобилях ВАЗ-2110 в качестве дополнительного реле зажигания применяется реле 113.3747. Оно находится в монтажном блоке. Такие же реле 113.3747 служат для включения (переключения) фар и противотуманного света, звуковых сигналов, за исключением ВАЗ-2110 и модификаций, обогрева заднего стекла, электродвигателя вентилятора системы охлаждения двигателя.
Эти электромагнитные реле размещены в монтажном блоке, за исключением ВАЗ-2110 и модификаций. Кроме того, электромагнитные реле 113.3747 используется в схеме включения электростеклоподъемников дверей семейства автомобилей ВАЗ-2110. Колодка реле прикреплена к монтажному блоку с тыльной его стороны.
В схемах систем электрического пуска двигателей для подачи напряжения от аккумуляторной батареи на обмотки тягового реле стартера, а также в схемах систем зажигания для токовой разгрузки контактов выключателей зажигания ВАЗ-2107 с 1986 года, ВАЗ-2108, ВАЗ-2109 и их модификаций используется дополнительное реле 113.3747-10.
Эти электромагнитные реле отличаются наличием кронштейна на кожухе для крепления к болту или шпильке перегородки моторного отделения. В них также применяется пластмассовый ограничитель подвижного контакта вместо металлического у реле типа 113.3747.
В монтажном блоке автомобилей ВАЗ-2110 и их модификаций, с электронной системой управления двигателем (ЭСУД) нет гнезда для установки реле включения электровентилятора системы охлаждения. Оно расположено за правым экраном консоли панели приборов вместе с другими реле ЭСУД. Работой реле управляет контроллер ЭСУД.
Электромагнитные реле типа РС702 автомобилей ВАЗ-2106, ВАЗ-2107, назначение, устройство, принцип работы.
Устанавливались до 1985 года и служили для включения контрольной лампы заряда аккумуляторной батареи в комбинации приборов в случае, когда напряжение генератора недостаточно для заряда аккумуляторной батареи. Реле РС702 размещено в моторном отсеке на правом брызговике. Обмотка реле при работающем генераторе находится под выпрямленным фазным напряжением генератора.
Если величина напряжения между выводом «30» генератора и «массой» равна 13,8-14,5 Вольт, выпрямленное фазное напряжение составляет примерно половину напряжения генератора (6-7 В). Контактами реле замыкается цепь питания контрольной лампы.
При включении зажигания, когда двигатель, и следовательно генератор, еще не работает, через контакты протекает ток от аккумуляторной батареи и контрольная лампа горит. После пуска двигателя и при движении автомобиля лампа должна погаснуть, так как под действием выпрямленного фазного напряжения якорь реле должен притягиваться к сердечнику и размыкать контакты реле.
Если контрольная лампа не гаснет после пуска двигателя и при движении автомобиля, то это говорит о неисправности генератора или реле. На автомобилях ВАЗ-2107 с генератором 37.3701, реле контрольной лампы заряда аккумуляторной батареи не устанавливается.
Электрическая схема соединения генератора Г-222 автомобиля ВАЗ-2107.
Электромагнитные реле типа РС514, назначение, устройство, принцип работы.
Служат для обеспечения режимов прерывистой работы стеклоочистителя автомобилей ВАЗ-2107, ВАЗ-2106. Принципы устройства и действия реле такие же, как и реле РС431-Б автомобилей ГАЗ. Реле РС514 устанавливается в салоне автомобиля под панелью приборов с левой стороны и крепится к кузову двумя винтами.
В первые несколько секунд работы стеклоочистителя в прерывистом режиме, пока не нагрелась биметаллическая пластина прерывателя, щетки могут сделать до четырех непрерывных двойных ходов.
Реле-прерыватель контрольной лампы стояночного тормоза РС492.
Электромагнитные реле РС527, назначение.
Применяются для включения фар, переключения с ближнего света на дальний и наоборот, а также приводного электродвигателя вентилятора системы охлаждения двигателя автомобиля ВАЗ-2106. Устройство и принцип действия реле такие же, как реле 113.3747.
Электромагнитное реле РС528, назначение.
Применяется на автомобиле ВАЗ-2106 для включения звуковых сигналов.
Электромагнитные реле автомобилей Москвич, Иж.
На автомобилях Москвич-2141, Москвич-21412 и Иж-2126 для включения стартера (Иж-2126), звуковых сигналов, дальнего и ближнего света фар, электродвигателя вентилятора системы охлаждения применяются электромагнитные реле типа 111.3747 или 113.3747. Реле имеют нормально разомкнутые контакты. Дополнительное реле стартера включено в состав системы пуска двигателя только автомобиля Иж-2126.
Существует несколько видов реле контрольной лампы заряда аккумуляторной батареи. Прежде всего, самое распространённое, это электромагнитное реле марки РС 702. Оно применяется на автомобилях марки ВАЗ 2101 (02, 03,06) и их модификаций. На иномарках 80-х годов применяются электронные реле.
Электромагнитное реле контрольной лампы заряда аккумуляторной батареи по конструкции аналогично обыкновенному универсальному реле с нормально замкнутыми контактами. То есть контакты размыкаются при наличии питания на катушке, а размыкаются при снятии питания.

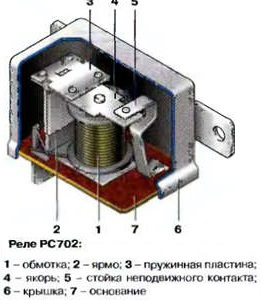

Состоит реле прежде всего из электромагнита с подвижным ярмом. На ярме закреплен подвижный контакт. Также реле имеет не подвижный контакт. Все элементы закреплены на текстолитовой или пластиковой пластине и закрыты металлической или пластмассовой крышкой.
Принцип работы реле контрольной лампы заряда (электромагнитное).
Схема подключения реле контрольной лампы.

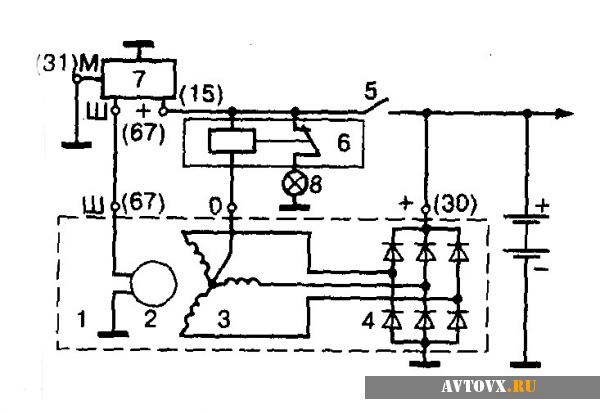

Рассмотрим схему подключения реле приведённую ниже. При включении выключателя зажигания питание подаётся на контакт, а также на катушку реле. Второй вывод катушки соединяется с выводом статорной обмотки. Как видно из схемы, на этом выводе нет, ни какого минуса. Следовательно, ток по катушке проходить не будет и электромагнитного поля не будет, то есть контакты останутся замкнутыми за счёт пружины. При работе генератора в статоре будет наводиться переменное напряжение. В результате на выводах катушки реле контрольной лампы появится разность потенциалов равное примерно 5 – 6 В. По катушке будет проходить ток достаточный для притягивания сердечника. Контакты при этом размыкаются и контрольная лампа тухнет.
Электронные реле контрольной лампы.
