Многие владельцы Газелей с 405-м двигателем жалуются на внезапные отказы автомобиля, выражающиеся в проблемной работе силового агрегата. Симптоматика у всех разная – от «чихания» и полной остановки, и до отсутствия реакции двигателя на педаль газа. Как показывает опыт – виной всему некачественная проводка на Газель 405, вернее ее отдельные элементы.

Газель с двигателем, отвечающим нормативам ЕВРО-3

Общая схема

Современные двигатели во многом ориентированы на экономичную работу с привязкой к экологическим требованиям.

1. Большим количеством всевозможных датчиков;
2. Увеличенной длиной проводов;
3. Электронными блоками управления подсистемами и всем силовым агрегатом;
4. Бортовым диагностическим модулем (компьютером).

Соответственно, что и схема проводки на Газель 405 имеет свои особенности, большинство которых касаются обеспечения правильной работы системы впрыска, часто называемой инжектором.

Именно здесь, по мнению многих диагностов и автоэлектриков, и кроется слабое звено, оказывающее воздействие на двигатель автомобиля. И об одной такой особенности и пойдет речь в данной публикации.

Помощь электроники

Правильно подключенный диагностический модуль поможет определить проблему электроники

На автомобилях с двигателями ЕВРО 3 схема электропроводки на 405 Газель предусматривает диагностический модуль.

• бортовой компьютер,
• маршрутный компьютер;
• мультитроникс (по названию производителя) т.п.

• Положение шагового двигателя.
• Обороты двигателя.
• Коды ошибок контроллера впрыска.
• Массовый расход воздуха.
• Положение дроссельной заслонки.
• Значение бортового напряжения.

Обратите внимание. При возникновении неисправностей в работе силового агрегата, маршрутный ПК сообщит ошибки. По их расшифровке можно догадаться, какая схема электропроводки на Газель 405 подлежит пристальному контролю. Но об истинной причине он, конечно же «не скажет», а лишь укажет на вероятную причину, вызвавшую нестабильную работу того или иного узла.

Масса автомобиля

Обилие проводов может усложнить задачу по поиску неисправного контакта. Картинка взята отсюда.

Давайте рассмотрим пример, когда автомобиль перестает слушаться педали газа. Автомобиль отказывается ехать, при запуске держит обороты на уровне 2000 об/мин и не дает возможности двигаться.

1. С дросселем;
2. С датчиком коленвала;
3. С датчиком расхода воздуха.

На примере, приведенном на видео ниже – неустойчивая работа силового агрегата.

Заводская инструкция предписывает проведение диагностики с помощью специального оборудования, в результате которой владелец методом перебора исключает тот или иной узел из «списка подозреваемых».

Обратите внимание: Для лучшего контакта с массой автомобиля электроника дросселя запитана отдельным проводом – на фото ниже.

Чиним сами

1. Обрезаете отпавший провод сантиметров на 5-7 ниже окислившегося контакта;
2. Зачищаете;
3. Прикручиваете новый контакт;
4. Изолируете;
5. Прикручиваете к шпильке, предварительно зачистив место контакта небольшим напильником.

Отключили старый провод на машине – отметьте его на новой. Такой подход существенно упростит работу и поможет избежать ошибок

Резюме

0. Прошить последнюю прошивку . Информация о текущей прошивке в меню сервис самого CL-580.

1. Все делается по инструкции по схеме газель бизнес

2. Провода к колодкам приборной панели (названия колодок на оборотной стороне приборки написаны): желтый к ХР3 к №5 на зажигание, зеленый к датчику уровня топлива (дут) ХР1 №11, синий к XP3 №6.
Разводка калодок (вид со стороны проводов)

3. Колодку OBD2 смело отрезаеми тянем провода в подкапотное к разъему (он слева по ходу движения). Я просверлил моторный щит (не забудьте обработать отверстие, чтоб провода не попортить и пыль не летела в салон). Искать или изготавливать переходник не имеет смысла как практического, так и эстетического, а в финансовом плане он потянет на 500р при заказе с али и от 800 до 1500р при покупке в СПб.

4. Подключаем шину. Требуется только 2 провода на "11" и "12" контакты (в принципе и один — на "11"й контакт, второй можно смело к кузову прикрутить где угодно).

4.1. Красный провод к контакту "2" не подключать! Подключить его напрямую к АКБ через предохранитель. Это позволит избежать дополнительных глюков, а так же часы будут идти, а не замирать, время загрузки сократится, позволит быть полноценным МК. А прямое подключение к АКБ даст более честные показания заряда.

5. В БК выбрать режим считывания скорости не с ЭБУ, а с датчика.

6. По инструкции калибруем данные по уровню топлива в режиме Расчетный.

7. Настройте остальные параметры: время, дата, пробег на момент установки БК.

использованы материалы от IStormbringer

КАКИЕ ДАННЫЕ ПОКАЗЫВАЕТ:
— напряжение сети, вольт
— скорость
— обороты
— часы, будильник, переключение яркости подсветки в зависимости от времени суток, время поездки, напоминалки ОСАГО и ТО
— угол опережения зажигания
— температуры воздуха и ОЖ
— расход воздуха
— уровень топлива в баке
— еще много чего не нужного…

НЕ ПОКАЗЫВАЕТ (на карбюраторе):
— расход топлива л/100км и л/час (т.к. не хватает данных. Выдержка из ответа саппорта: "…Длительность впрыска, положение дроссельной заслонки и т.д. Т.е. парметров, которых у карбюраторных а/м нет.")

Идея установить бортовой компьютер посещала меня давно. Очень полезная и удобная вещица, знаешь обо всем, что происходит с машиной. Мощный инструмент, который действительно нужен в наших машинах.
Выбор пал на модель Multitronics CL-580 за его внешний вид, а так же способ установки. CL-580 отличается от C-580 тем, что там нет голосового озвучивания, но оно и не надо. Вся подробная информация доступна по ссылке, там же брать прошивки и софт для работы с БК.

Данный БК был в наличии в одном из магазинов, так что удалось посчупать и покрутить воочию перед покупкой. В комплекте идет сам БК, переходные рамки для газель бизнес и патриота, термодатчик, проводка с разъемом OBD2, резисторы, разъем для доп. подключения, инструкция.
Звоню Саньке, надо ставить и вот мы едем все это устанавливать.

Под капотом у меня стоит квадратный диагностический разъем, вот его распиновка.

БК идет с разъемом OBD2, следовательно ищем переходник для этого. Еле еле нашел.

Пытаемся воткнуть все это дело под капотом, но так, как место нештатное, переходнику не хватало места. Решили мы рубануть провода, удлинить и завести колодку под торпеду, а уже под ней делать все манипуляции.
Отключаем аккумулятор и рубим провода, запоминаем, какой есть какой и выводим в салон через гофру.
Попутно через эту же гофру выводим термодатчик от БК, а так же провод для подключения к форсунке. Во время процесса фото мы не делали, поднялся сильный ветер и мы там охренели и замерзли.

После того, как мы удлинили диагностический разъем — втыкаем переходник и втыкаем колодку OBD2 от БК. Если сделали все правильно, то он должен включиться, что и произошло. БК определил протокол МИКАС и благополучно начал показывать параметры. Но подключение одной лишь колодкой OBD2 это минимальное обеспечение работы. Поэтому мы открываем инструкцию и продолжаем.

Опционально мы подключаем еще 4 провода.

Желтый провод подключается в колодку XP3 к проводу зажигания пин №5
Зеленый провод подключается к ДУТ в колодке XP1 пин №11
Из дополнительного функционала добавляем провод габарит из колодки XP2 к пину №10. Когда включаем габариты, подсветка приглушается, а так же БК предупреждает от невыключенных габаритах.
Синий провод подключается к форсунке (как выяснилось в моем случае это неправильно, ниже написано почему)
На всякий случай, как это делать. На каждую форсунку идет по 3 провода. 12v+, сигнальный и масса.
Масса идет во всех 4 пучках одинаковая. Она не нужна. Нужен сигнальный провод, он идет на всех форсунках разного цвета, он и нужен. Подключаться можно к любой форсунке.

Вот распиновка разъемов.

Итак, электрическая часть вся подключена. Тестим — все работает. Но мы не проверили скорость, как оказалось, БК ее не показывал.

Далее, вытаскиваем решетки левого сопла печки, протираем все от пыли и сверлим отверстие под шлейф БК.

После чего закрываем заслонку. А чтобы горячий воздух и пыль не обдували БК, я применил немного монтажной пены, чтоб уж наверняка. Только не забываем убирать излишек, а то нам это не нужно.

После чего мы уже собираем все быстрее, потому что времени очень много. Удерживающую рамку приклеили с двух сторон на двусторонний скотч. Держит отлично. Предварительно обкусали ее сверху, чтобы полностью заходила.

На следующий день я выяснил вот какой факт.
Наш установленный БК не видит показания скорости. Причина проста, в микасе 7.1 показаний скорости нету. Показания скорости идут с датчика ТОЛЬКО на приборную панель.
Каких я только советов не наслушался от знакомых. Но все таки я обратился за помощью в техподдержку Мультитроникс, где мне объяснили как сделать правильно.

Тот провод, который мы подключали к форсунке необходимо отключить от нее, и подключить к проводу с датчика скорости в приборку в колодку XP3 к пину №6. (картинка выше) После чего в БК выбрать режим считывания скорости не с ЭБУ, а с датчика. И все. Показания скорости появились.
Кстати, тех.поддержка посоветовала настроить БК для показаний топлива таким образом.
Не брать данные с ДУТ, ибо он у нас дурной. Газанул — полный бак, притормозил пустой бак.
В БК есть расчетный режим, придется все это настроить, но это того стоит, т.к. мы не зависим от ДУТа.

Термодатчик мы поместили за крыло, но там он греется от мотора. Буду думать над другим местом его позиционирования.
Вот что в итоге получилось, на своем месте.

Теперь необходимо все это настроить и разобраться.

Кстати, БК сразу нашел мою проблему, почему иногда при выжимании сцепления мотор не держал оборотов и глох. Ошибка ДПКВ. Поймал, когда в очередной раз заглох.

Если вы проживаете в Самаре и хотите приобрести товар в интернет-магазине, то вам необходимо будет оформить заказ, выбрав Способ доставки «Курьером по Самаре».

Цена, по которой товар продается в розничном магазине по адресу: г. Самара, ул. Ново-Садовая, 305а, ТЦ "Апельсин".

Если цена розничного магазина не указана, то в розничном магазине товар продается по цене интернет-магазина.

Это статус товара, отображающий информацию о наличии товара на складе.

Данный товар есть на складе магазина, и будет отправлен вам в кратчайшие сроки без предзаказа.

На данный момент этого товара нет в наличии, но мы ожидаем его поступления от производителя. Как только товар поступит в магазин, он будет отправлен вам.

Сроки поступления товара в магазин вам сообщит оператор.

Данного товара нет в наличии на складе магазина, но мы сможем привезти его специально для вас, если вы оформите заказ.

Товары, поставляемые «под заказ» отправляются только при 100% предоплате.

Сроки поставки вам сообщит оператор.

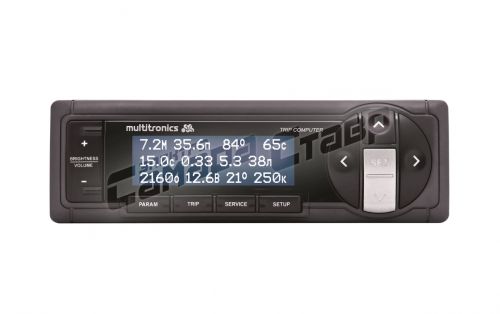

Краткое описание БК Multitronics SL50 Газель

Бортовой компьютер Multitronics SL50 Газель предназначен для установки в автомобили ГАЗель и УАЗ. Простое подключение.

Маршрутный компьютер на Газель Multitronics SL50 Gazel предлагает пользователю 190 функций. Имеет RGB ЖК-дисплей (24 цвета на выбор) и может производить диагностику большого числа машин. Применение 16-разрядного процессора делает работу МК быстрой и точной. Рабочая температура дисплея до -15 градусов.

Управление бортового компьютера на газель осуществляется с помощью кнопок, которые расположены на лицевой стороне БК по левой и правой стороне соответственно.

Установка и подключение

Установка бортового компьютера multitronics газель производится в полноценное 1-DIN место, или другими словами, в гнездо предназначенное в машине для магнитолы.

Подключение маршрутного компьютера осуществляется при помощи универсальной колодки диагностики OBD-2. Возможно подключение в универсальном режиме, т.е. непосредственно к датчику скорости и форсунке автомобиля. В этом случае не производится чтение диагностических параметров, а также чтение и сброс кодов ошибок.

Возможна самостоятельная установка бортовой компьютер газель евро 2 и его подключение, в комплекте имеются все необходимые провода и подробная инструкция по установке и эксплуатации.

Способы подключения компьютера к автомобилю

Подключение БК Multitronics SL50 Газель может быть выполнено несколькими способами:

• Первый, самый простой, это подключение к 16-ти контактной диагностической колодке OBD-II.

В этом случае время подключения компьютера газель 405 составит не более 30 минут, где основное время уйдет на прокладку шлейфа внутри панели приборов. Далее автолюбителю останется только настроить компьютер по алгоритму, который подробно описан в инструкции по эксплуатации, (входит в комплектацию).

• Второй способ представляет собой подключение в так называемом «универсальном» режиме.

В этом случае владельцу маршрутного компьютера необходимо будет подключиться непосредственно к датчику скорости, форсунке автомобиля и датчику уровня топлива ДУТ. Осуществляется такое подключение при условии, когда компьютер не может определить тип контроллера и соответственно протокол его работы.

Это позволяет полностью задействовать все возможности компьютера кроме функции диагностического сканера. Другими словами Multitronics SL-50Gazel в «универсальном» режиме не сможет осуществлять чтение и сброс ошибок ЭБУ.

• Третий способ, это комбинированный способ подключения.

Это тот случай когда Multitronics SL-50 Gazel подключается по первому способу, но информация о некоторых параметрах в ЭСУД не поступает и тогда требуется подключение непосредственно к датчикам как во втором способе.

Работа с ГБО

Данный бортовой компьютер можно использовать совместно с газовым оборудованием. Максимально точный расчет расхода топлива возможен благодаря отдельной поправки для газа, которая учитывает поправку расхода топлива при работе на природном газе.
Это дает возможность владельцу автомобиля ГАЗель установить на своей машине газобалонное оборудование или коротко ГБО и экономить деньги на топливе.

Режим диагностики и сброс ошибок ЭБУ

Бортовой компьютер Multitronics SL50 Газель в режиме реального времени проводит диагностирование всех систем автомобиля с выводом информации на дисплей.
В случае возникновения неисправности компьютер определяет ошибку и выводит ее код на экран, предупреждая звуковым зуммером водителя о нештатной ситуации.
Таким образом, Вы сразу же будет знать, стоит ли устранять причину ошибки немедленно или можно продолжить движение.

Звуковой зуммер

Звуковой зуммер своевременно предупредит о превышении максимальных значений параметров двигателя. Таким образом, Вы сразу же будет знать в каком состоянии находиться Ваш автомобиль и грамотно принять решение устранять причину немедленно или можно продолжить движение.

Функция Контроль качества топлива

Функция контроля качества топлива, позволяет узнавать качество заправленного топлива. Очень полезная функция при поездках на дальние расстояния, когда приходиться заправляться на не проверенных заправках.
Она поможет с высокой точностью отслеживать изменение расхода топлива по длительности впрыска. При изменении выводится предупреждение и числовое значение ухудшения / улучшения качества топлива (в процентах к эталону).

Функция Эконометр

У компьютера Multitronics SL50 Gazel есть полезная функция - “Эконометр”. Она позволяет устанавливать значение пробега на остатке топлива в баке и контролировать стиль поездки (расход топлива).
На основании установленного пробега, средней скорости и расчетного расхода топлива, эконометр указывает время прибытия и отклонение от установленного пробега.

Бортовой компьютер Multitronics SL-50 Gazel имеет звуковой зуммер.

Купить бортовой компьютер на Газель можно в нашем интернет-магазине по Официальной цене. Мы поддерживаем Гарантию производителя, т.к. являемся Официальными дилерами. Доставка по России с гарантией.

Отечественные автомобили:

МИКАС 5.4
МИКАС 7.1
МИКАС 7.2
СОАТЭ 301
СОАТЭ 302
СОАТЭ 309
Ителма VS5.6
Микас 11
Ителма VS8
Микас 11 ЕТ
Микас 11 CR
Микас 10.3

ИЖ (ОДА)
ЗАЗ (Славута)
Daewoo (Sens)

Микас 7.6
Микас 10.3

Январь 5.1
Bosch M1.5.4
Bosch M1.5.4N
VS 5.1 Ителма
Январь7.2
Bosch MР7.0

Функциональность:

• Мгновенный расход топлива
• Остаток топлива в баке
• Температура охлаждающей жидкости
• Температура воздуха
• Скорость
• Обороты
• Напряжение
• Время
• Дроссель
• Массовый расход воздуха
• Прогноз пробега на остатке топлива в баке
• Напряжение на датчике кислорода
• Положение шагового двигателя
• Поправка УОЗ
• Длительность впрыска
• Расчетная нагрузка на двигатель
• Давление во впускном коллекторе
• Время за поездку
• Расход на 100 км за поездку
• Скорость средняя за поездку
• Пробег за поездку
• Расход топлива за поездку
• Стоимость поездки
• Время после сброса
• Расход на 100 км средний после сброса
• Скорость средняя после сброса
• Пробег после сброса
• Расход топлива после сброса
• Стоимость после сброса
• Моторесурс накопительный
• Расход на 100 км общий накопительный
• Абсолютная средняя скорость
• Абсолютный пробег
• Расход топлива/общий
• Стоимость/общая
• Время в пробках
• Расход на 100 км средний в пробках
• Скорость средняя в пробках
• Пробег в пробках
• Расход топлива в пробках
• Стоимость в пробках
• Стоимость 1 км такси
• Стоимость 1 минуты такси
• Стоимость "подачи" а/м
• Пробег такси
• Время такси
• Общая стоимость поездки
• Замена воздушного фильтра
• Замена масла КПП
• ТО форсунок
• Замена ремня ГРМ
• Замена охлаждающей жидкости
• Замена масла двигателя
• Замена свечей
• Среднее напряжение АКБ
• Информация
• Демонстрация
• Расчет ТО
• Режим СТО
• Ошибки системы
• Сброс ошибок
• Сушка свечей
• Коррекция индикации скорости
• Коррекция индикации расхода топлива
• Эталонный пробег
• Эталонный расход
• Поправка по температуре воздуха
• Линейная калибровка Бака
• Нелинейная тарировка Бака
• Поправка индикации напряжения
• Полярность
• Тахометр
• Расчет прогноза
• Установка Р/100 для прогноза пробега на ост. топл.
• Переключение режимов бака
• Источник показаний уровня БАКА
• Значение полного бака для режима "Бак РАСЧЕТНЫЙ"
• Выбор источника индикации скорости а/м
• Выбор источника показаний расхода топлива
• Источник показаний Обороты
• Ручной или автоматический выбор протокола
• Выбор протокола
• Источник включения Замка зажигания
• Скорость вывода на дисплей
• Функция усредн. и калиб. длительности впрыска и расхода в час
• Выбор ручного/автоматического чтения ошибок
• Установка периода графопостроителя
• Установка диапазона графопостроителя
• Установка Времени и даты
• Поправка Время
• Будильник
• Активизация будильника
• Стоимость одного часа поездки
• Стоимость одного километра поездки
• Стоимость одного литра бензина
• Период автосброса
• Время не прерывания поездки
• Переключение в дисплей "Средние за поездку"
• Автоматическая запись журнала поездок
• Подача/минималка
• Стоимость подачи
• Стоимость минималки
• Тариф 1(5)
• Тар1(5) День 1 мин
• Тар1(5) День 1 км
• Тар1(5) Ночь 1 мин
• Тар1(5) Ночь 1 км
• Доплата за скорость 1 мин
• Доплата за скорость 1 км
• Порог скорости при доплате за скорость
• Установка быстродействия парктроника
• Установка чувствительности парктроника
• Скорость а/м для включения парктроника от "Стоп" сигн.
• Расст. до препятствия для включения парктроника
• Сигнал "Бип" при включении парктроника
• Расстояние предупреждения озвучивания мелодией
• Озвучивание в режиме "Парковка", "Парковка вперед"
• Отключаемый фильтр помех
• Фаркоп
• Установка быстродействия переднего парктроника
• Установка чувствительности парктроника
• Скорость а/м для включения переднего парктроника
• Расстояние до препятствия для включения переднего парктроника.
• Расстояние озвучивания мелодией
• Отключаемый фильтр помех
• Программирование переднего парктроника
• Режим работы переднего парктроника
• Граница о превышении оборотов
• Граница о превышении скорости
• Граница скор. для расчета параметров "Пробки"
• Граница предупреждения по температуре ОЖ
• Установка температуры включения вентилятора
• Граница предупреждения об остатке топлива
• Граница пониженного напряжения
• Граница повышенного напряжения
• Предупр. о превыш. длительности впрыска и расхода в час на ХХ.
• Предупреждение о прогреве двигателя
• Установка громкости
• Голосовое сопровождение
• Период автоповтора
• Оповещение о превышении напряжения бортсети
• Оповещение о пониженном напряжении бортсети
• Оповещение о превышении скорости
• Оповещение о превышении оборотов
• Оповещение об остатке бака
• Оповещение о необходимости ТО
• Оповещение о разгоне до 100 км/час
• Оповещение в режиме Эконометр
• Период озвучивать сообщ. в режиме Эконометр
• Озвучивание в режиме "Эконометр" километры/время
• Оповещение о неисправностях
• Оповещение о перегреве двигателя
• Оповещение о гололеде
• Оповещение о заправке бака до полного
• Оповещение о не выключенных габаритах
• Оповещение о превышении впрыска и расхода в час
• Оповещение о прогреве двигателя
• Журнал предупреждений
• Принудительное включение вентилятора
• Коррекция хода часов
• Показ максимальной скорости на последнем километре пути
• Голосовое проговаривание названий и значений параметров и превышение установленных границ.
• Голосовое предупреждение о неисправностях, голосовая расшифровка кодов ошибок
• Сброс кодов ошибок
• Голосовое проговаривание неисправности сразу при ее возникновении
• Линейная калибровка топливного бака по двум точкам при полном и пустом баке
• Произвольная тарировка топливного бака
• Измерение времени разгона до скорости 100км/час за время менее 20 секунд
• Произвольная конфигурация дисплеев "Параметры 1-3"
• Возможность общего сброса и возврата к заводским установкам
• Энергонезависимая память настроек и расчетов
• Возможность подключения переднего и заднего парктроника "MULTITRONICS" (опция)
• Установка полного бака в режиме "Бак расчетный" после заправки одним нажатием
• Дополнительный дисплей средних параметров из дисплея "В пробках"
• Возможность установки поправки расхода и скорости двумя способами
• Контроль за качеством топлива по изменению длительности впрыска или расходу в час на ХХ
• Регулировка яркости подсветки дисплея для режимов день/ночь.
• Автоматическая индикация параметров за поездку
• Режим проговаривания залитого количества топлива при полной заправке второй и более раз подряд
• Возможность продолжить расчет параметров в TRIP Дисплее "Средние за поездку"
• Журналы поездок
• Автосохранение параметров последней поездки
• Режим "Эконометр"
• Расчет времени прибытия при включении Эконометра
• Классический режим озвучивания Зуммером в Парктронике.
• Предупреждение о не выключенных габаритах
• Журнал предупреждений
• Самописец с функцией "Обратный отсчет" для 14 мгновенных параметров
• Озвучивание в режиме эконометр км/Время
• Мультидисплей отображения 12-ти параметров
• Возможность перепрошивки через интернет
• Возможность снятия передней панели
• Индикация параметра второго лямбда-зонда для протокола Subaru
• Сброс адаптации ЭБУ для протокола Subaru
• Индикация минимальной и максимальной температуры за сутки
• Индикация минимального напряжения АКБ при запуске двигателя

Технические характеристики:

Напряжение питания 7-16 Вольт.
Потребляемый ток:

• в рабочем режиме не более 0,35 А,
• в дежурном режиме не более 0, 035 А,
• при снятой передней панели (для RIF-500, RI-500, RI 500-VI) не более 0,5 мА.

Дискретность представления информации:

• расход топлива не более 0,1 литра
• температура 1 градус Цельсия
• обороты вращения двигателя - 10 об/мин при оборотах не более 2000 об/мин**
• 40 об/мин при оборотах свыше 2000 об/мин*
• напряжение АКБ 0,1 Вольта
• напряжение ДУТ 0,01 Вольта
• скорость 1 км/час
• расстояние 0,1 км
• уровень топлива в баке 0,1 литр
• расстояние в режиме "пробег до очередного техобслуживания" - 1000 км

Рабочая температура окружающего воздуха для MK RI-500, RI-500 V, SE-50V, от - 15 до + 45°C,
Рабочая температура для окружающего воздуха для MK RIF-500 от минус 25 до плюс 45°C,
Температура транспортирования и хранения от минус 40 до плюс 60°C.

Гарантия

Гарантия на Multitronics SL 50 Газель составляет 12 месяцев.
Гарантия начинается со дня получения товара заказчиком.
Все гарантийные обязательства «Самара-Электро-Ставр» полностью соблюдаются.

Внимание в случае попытки самостоятельного вмешательства в конструкцию прибора для решения проблемы, прибор автоматически снимается с гарантии, в данном случае ремонт прибора идет платный.

Для контроля за системами автомобиль ГАЗ оборудован комбинацией приборов, в которой установлены контрольные приборы: указатель напряжения, тахометр, спидометр, указатель температуры двигателя, указатель давления масла, указатель уровня топлива и сигнализаторы. Соединение контактов комбинации приборов показано на приведённых ниже электрических схемах, а расположение электрических разъемов можете посмотреть на фотографиях. Информация предоставляется как руководство по самостоятельному поиску неисправностей и замене панели приборов своими руками.

Схема и контакты комбинации приборов Газель

Разъём ХР1

Разъём ХР2

Разъём ХР3

1 Корпус для аналоговых сигналов
2 Зажигание
3 Корпус
4 Высоковольтный вход тахометра
5 Низковольтный вход тахометра
6 Включения ближнего света фар
7 Разряд аккумуляторной батареи
8 Зажигания
9 Низкий уровень тормозной жидкости
10 Датчик скорости
11 Выход спидометра к бортовому компютеру
12 Включения обогрева звднего стекла
13 Неисправность антиблокировочной системы тормозов(ABS)

Разъём ХР4

Разводка контактов комбинаций приборов семейства 38.3801 в различных вариантах исполнений приведена в таблице:

Комбинация приборов старого типа 384.3801-10

Комбинация приборов нового типа 385.3801-10

1 — не подключается
2 — у 382.3801 сигнализатор незакрытых дверей (может не быть). Можно пустить провод к концевику на водительской двери.
3 — у 382.3801 сигнализатор перегрева масла (может не быть). Можно пустить провод на датчик перегрева ТМ-108, сам датчик сунуть в картер.
4 — у 385.3801 сигнализатор незакрытых дверей (может не быть). Можно пустить провод к концевику на водительской двери.
5 — у 382.3801 тест. Если на этот контакт подается масса, то загораются сигнализаторы уровня тормозной жидкости, перегрева масла, незакрытых дверей и перегрева ож. Можно подключить к кнопке или реле. Во втором случае обмотка реле подключается к массе и проводу от замка к стартеру (т. е. при включении стартера будут тестироваться лампы).
6 — у 382.3801 сигнализатор непристегнутых ремней безопасности (может не быть).
7 — у 382.3801 сигнализатор резерва топлива. Подключить синий провод с красной полоской.
8 — указатель уровня топлива. Подключить к розовому проводу с красной полоской.
9 — указатель давления масла. У 382.3801 провести провод к датчику (нужен тройник ВАЗ-2106) от ГАЗ под двигатель ЗМЗ-406. У 385.3801 если поставить датчик, то будет пищать о низком давлении на ХХ, поэтому датчик не нужен, нужно провод от приборки подключить на массу через резистор, его подобрать экспериментально.
10 — сигнализатор аварийного давления масла. Подключить к серому проводу с синей полоской.
11 — сигнализатор перегрева двигателя. Можно подключить к датчику перегрева ТМ-111-02. Сам датчик должен соприкосаться с ож.
12 — указатель температуры ож. Подключить к зеленому проводу с белой полоской. Указатель будет преувеличивать показания, можно в разрыв провода подключить резистор, его подобрать экспериментально.
13 — сигнализатор прикрытия воздушной заслонки карбюратора. Подключить к серому проводу с оранжевой полоской если машина карбовая.
14 — у 382.3801 сигнализатор может стоять, загорится при подаче массы.
15 — сигнализатор пониженной передачи (может не быть), загорится при подаче массы.
16 — сигнализатор блокировки дифференциала (может не быть), загорится при подаче массы.
17 — у 382.3801 сигнализатор подогрева сидений, загорится при подаче плюса.
18 — сигнализатор задних птф (может не быть), загорится при подаче плюса.
19 — сигнализатор габаритных огней. Подключить к желтому проводу.
20 — лампы освещения приборов. Подключить к белому проводу.
21 — у 385.3801 питание счетчика. Подключить к постоянному питанию (красно-белый провод выключателя стопарей).
22 и 23 — сигнализаторы указателя правого и левого поворотов соответственно. Можно соединить вместе и подключить к синему проводу с белой полоской (будут загораться стрелочки при левом или правом поворотнике), или к выключателю аварийки: синий — правый, сине-черный — левый, синий провод с белой полоской заизолировать (каждая стрелочка будет соответствовать включению своего поворотника).
24 — сигнализатор стояночного тормоза. Подключить к коричневому проводу.
25 — сигнализатор дальнего света фар. Подключить к зеленому проводу с черной полоской.
26 — сигнализатор передних птф (может не быть), загорится при подаче плюса.
27 — сигнализатор ABS. При подаче массы загорится.
28 — у 385.3801 сигнализатор обогрева заднего стекла. Загорится при подаче плюса.
29 — выход сигнала скорости на бортовой компьютер. Если он есть, то сигнал скорости брать с этого контакта.
30 — к датчику скорости автомобиля.
31 — сигнализатор низкого уровня тормозной жидкости. Подключить к розовому проводу с синей полоской, который идет к лампе над прикуривателем.
32 — питание ламп и приборов. Подключить к оранжевому проводу с синей полоской.
33 — сигнализатор заряда аккумулятора. Подключить к коричневому проводу с белой полоской.
34 — масса. Подключить к черному проводу.
Ого сколько написал…
35 — питание спидометра. Подключить к оранжевому проводу.
36 — масса спидометра. Подключить к белому проводу с черной полоской.
37 — тахометр. Подключить к коричневому проводу с синей полоской, но если показания понизятся, подключить на контакт 38.
39 — у 385.3801 сигнализатор ближнего света (может не быть), загорится при подаче плюса.
40 — сигнализатор низкого уровня масла (может не быть), загорится при подаче массы.
41 — если машина инжекторная, подключить к оранжевому проводу тоже.
42 — если машина инжекторная, подключить к оставшемуся проводу (цвет незнаю) он шел на 8-ми клемовую колодку на старой приборке.
43 — сигнализатор износа тормозных колодок (может не быть), загорится при подаче массы.
44 — сигнализатор свечей накаливания.
45 и 46 — не подключается.
47 — сигнализатор низкого уровня ож (может не быть), загорится при подаче массы.
48 — сигнализатор низкого уровня омывающей жидкости (может не быть), загорится при подаче массы.
49 — сигнализатор низкого уровня масла гидроусилителя руля (может не быть), загорится при подаче массы.
50 — сигнализатор перегоревших ламп у 382.3801 или наличия воды в топливном фильтре у 385.3801 (может не быть), загорится при подаче массы.
51 и 52 — у 382.3801 сигнализаторы (может не быть), загорится при подаче массы.

Назначение элементов на приборном щитке ГАЗ

1 — вольтметр указывает напряжение в бортовой сети автомобиля ГАЗ;
2 — контрольная лампа системы управления двигателем;
3 — резерв (или контрольная лампа неисправности абс на автомобиле Волга ГАЗ, оборудованном антиблокировочной системой тормозов);
4 — световое табло «STOP». Загорается одновременно с одной из контрольных ламп неисправностей, если дальнейшее движение с этой неисправностью запрещено;
5 — контрольная лампа включения левого указателя поворота. Лампа загорается одновременно с указателями левого поворота. При неисправности одной из ламп указателей контрольная лампа мигает с удвоенной частотой;
6 — контрольная лампа аварийного падения уровня тормозной жидкости. Лампа горит при падении уровня жидкости (ниже минимально допустимого) в бачке главного тормозного цилиндра. По мере износа накладок тормозных колодок необходимо доливать тормозную
жидкость;
7 — одометр (счетчик суммарного пробега);
8 — спидометр указывает скорость авто;
9 — контрольная лампа включения стояночного тормоза. Лампа горит при поднятом рычаге стояночного тормоза и включенном зажигании. 10 — контрольная лампа включения правого указателя поворота. Лампа загорается одновременно с указателями правого поворота. При неисправности одной из ламп указателей контрольная лампа мигает с удвоенной частотой;
11 — резерв;
12— контрольная лампа не пристегнутых ремней безопасности (устанавливается на часть автомобилей Волга ГАЗ 31105);
13 или 18 — контрольная лампа аварийного падения давления масла в системе смазки двигателя. Загореться лампа должна при включении зажигания и погаснуть после пуска двигателя. Если лампа продолжает гореть после того, как двигатель начал работать, или включается во время работы двигателя, следует немедленно его остановить и проверить уровень масла. Уровень в норме — двигатель неисправен. Для автомобиля с большим пробегом допускается загорание лампы при работе прогретого двигателя на холостом ходу;
14 — резерв (для установки дополнительных контрольных ламп);
15 — указатель уровня топлива. Прибор показывает приблизительное количество топлива в баке. На шкале нанесены деления 0 — пустой бак; 1/2 — половина бака; 1 — полный бак:
16 — контрольная лампа резерва топлива. Лампа включается при остатке топлива в баке менее 8 литров; 17 — указатель давления масла в системе смазки двигателя позволяет оценивать техническое состояние двигателя;
19 — контрольная лампа включения подогрева сидений (для автомобилей ГАЗ 31105 с подогревом сидений);
20 — указатель температуры охлаждающей жидкости позволяет контролировать температурный режим двигателя;
21 — контрольная лампа включения наружного освещения (габаритного света);
22 — контрольная лампа перегрева охлаждающей жидкости включается при повышении температуры охлаждающей жидкости выше допустимого значения;
23 — контрольная лампа включения дальнего света фар. Лампа включается при включении дальнего света фар;
24 — кнопка установки счетчика суточного пробега на ноль. Для того чтобы обнулить показания счетчика, необходимо нажать кнопку;
25 — счетчик суточного пробега автомобиля. Для обнуления показаний счетчика необходимо нажать кнопку установки на ноль (поз. 24);
26 — тахометр. Прибор показывает частоту вращения коленчатого вала двигателя;
27 — контрольная лампа разряда аккумуляторной батареи. Загореться лампа должна при включенном зажигании, и погаснуть — после пуска двигателя. Горение лампы при работающем двигателе может свидетельствовать о неисправности генератора или его цепей.

Замена старой комбинации приборов на новую

Многие автовладельцы автомобиля газель или волга со щитком приборов старого образца стремятся поменять его на щиток приборов нового образца, в котором большинство индикаторов заменены на современные светодиодные, да и выглядит такой щиток приборов намного симпотичнее и ярче.

Итак, для снятия комбинации приборов предварительно снимите облицовку, отвернув четыре винта. Затем отверните четыре винта крепления комбинации; разъедините электрические разъемы и снимите комбинацию приборов. Ремонт комбинации приборов производите блочной заменой неисправных приборов. Для замены приборов снимите защитное стекло и на обратной стороне отверните гайки крепления неисправного прибора.

Видео инструкция по установке панели

Читайте также:


• Не срабатывает вентилятор охлаждения мазда демио dw3w

• Engine control toyota 89661 распиновка

• Как поменять катушку зажигания на фольксваген поло седан видео

• Электрическая схема рено аркана

• Громкая связь форд фокус 2 рестайлинг как подключить
