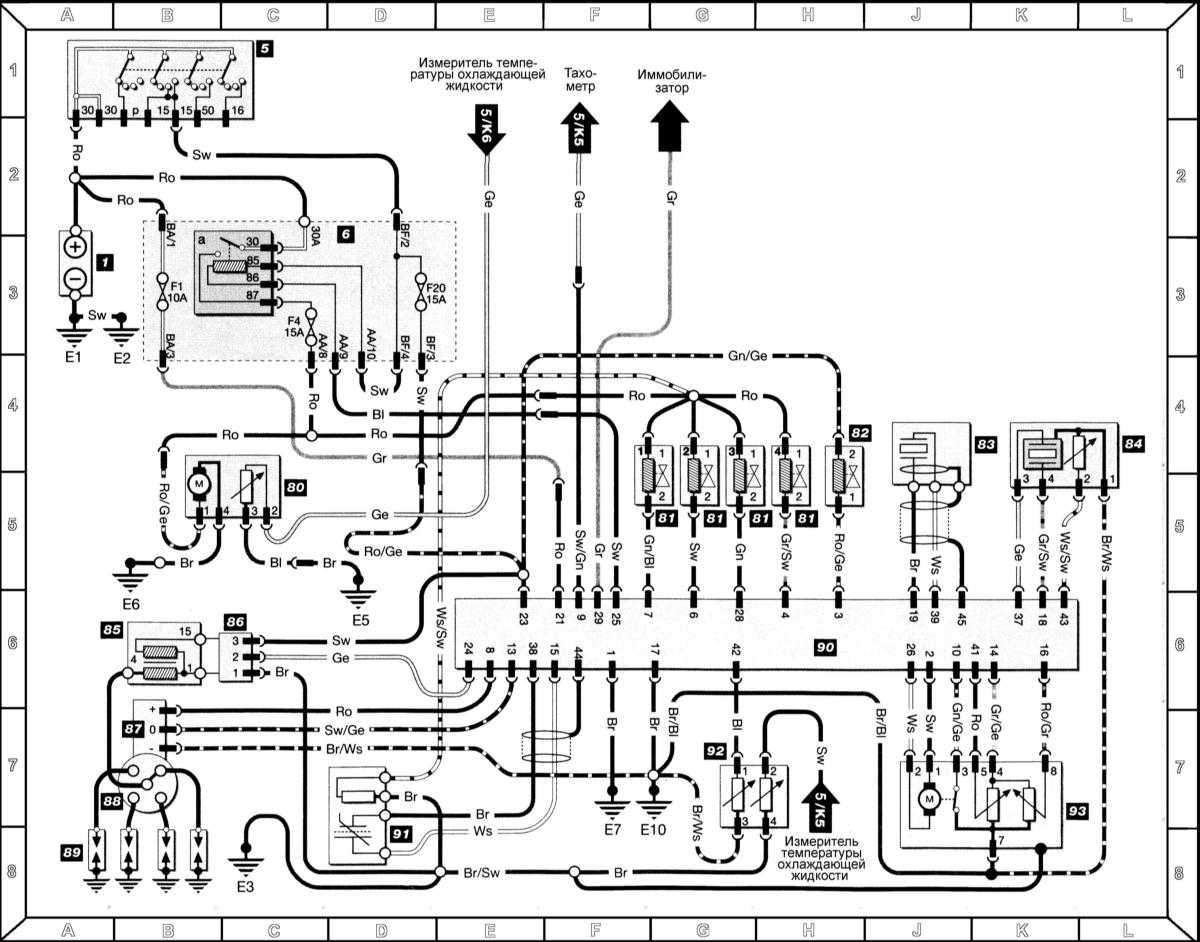

Система управления двигателем Magneti-Marelli Skoda Felicia
Система управления двигателем Magneti-Marelli
 |
Обозначение компонентов
1 - Батарея
5 - Выключатель зажигания
6 - Монтажный блок реле/предохранителей
а = реле топливного насоса
80 - Топливный насос/датчик измерения расхода топлива
81 - Инжектор впрыска топлива
82 - Э/м клапан угольного фильтра
83 - Датчик детонации
84 - Датчик IAT/МАР
85 - Катушка зажигания
86 - Усилитель зажигания
87 - Датчик Холла
88 - Распределитель зажигания
89 - Свечи зажигания
90 - ECU системы впрыска топлива
91 - l-зонд
92 - CTS
93 - Потенциометр дроссельной заслонки/датчик-выключатель/потенциометр холостого хода
Обозначения цвета изоляции электропроводки
Ws - Белый
Sw - Черный
Ro - Красный
Br - Коричневый
Gn - Зеленый
Vi - Фиолетовый
Bl - Синий
Gr - Серый
Li - Лиловый
Ge - Желтый
Or - Оранжевый
Видео про "Система управления двигателем Magneti-Marelli" для Skoda Felicia
