Ремонт замка зажигания шкода фабия 1
Еще с момента покупки замок как то туговато работал и не было четкого щелчка во втором положении, второе положение то есть не ощущалось. Думал все надо будет как то помыть …
И вот вчера подъехав к магазину заглушил все нормально, прихожу сажусь в машину и не могу повернуть ключ итог руль заблокировался ключ не повернуть. Минут 15 пытался ни чего. Пришлось на ночь оставить машину возле магазина, хорошо место освещенное.
С утра почитав много чего посмотрев цены на личинку, расстроился и пошел за машиной. Вдвоем удалось все таки провернуть ключ и доехать до дому. Снял личинку не без труда и начал промывать выбор пал на Сольвент, люди подсказали что он не разъедает лак боялся что бы не повредить антенну иммобилайзера. Заливаем Сольвент немного ждем потом продуваем компрессором и так раз 20. Самое смешное прочитал что нельзя смазывать WD-40 станет еще хуже, ну думаю я ж вроде помыл ставлю на место пшыкаю туда силиконовой смазки и … замок опять клинит :)
Опять снимаю мою еще раз десять ставлю на место работает хорошо только вот замок теперь без всякой смазки смазал только снаружи тугоплавкой смазкой Кастрол.
Вопрос может есть среди читателей ключных дел мастер ? или кто сталкивался чем смазать ? просто думаю вообще без смазки замок быстро накроется
Чтобы снять замок для начала снимаем кожух вокруг руля аккуратнее не забудьте выкрутить внизу шестиграник
Затем повернуть ключ в положение 2 и как ориентир совместить дырочки обозначеные стрелками потом где синяя стрелка засунуть стальную проволку надавить и вытягивать за ключ. Честно скажу удобнее делать вдвоем потому что надо еще в процессе все это шевелить и дергать.
И собственно вот он гаденыш
В книге написано что нужно собирать тоже с проволочкой. но я собирал без нее просто ключ в положение 2 и вставил.
В планах позже сделать выкидной ключ, так как у меня всего один ключ. Ну и с новым жалом думаю будет работать еще лучше
Всем удачи. Если понравилось жмите.
PS Мотор после ремонта работает просто супер ни какого намека на стук гидриков. Так что рекомендую.
Обычно пользователи нашего сайта находят эту страницу по следующим запросам:
электросхема Skoda Fabia , скачать электросхему Skoda Fabia , электрооборудование Skoda Fabia , схема электрооборудования Skoda Fabia , двигатель Skoda Fabia
Замок зажигания
Цилиндр замка
Снятие и установка
1. Снять рулeвoe кoлeco.
2. Снять верхний и нижний кожухи колонки рулевого управления.
3. Осторожно отсоединить разъем (стрелка) катушки считывания иммобилизатора на цилиндре замка.
Примечание:
Катушка считывания иммобилизатора прикреплена на цилиндре замка и нельзя заменить ее в отдельности.
4. Установить ключ выключaтeля зaжигaния в цилиндр зaмка, пoвeрнуть eгo таким образом, чтобы отметка на катушке считывания (1) находилась напротив отверстия в цилиндре замка (2).
5. Установить стальную прoвoлoку (Ø oколо 1,2 мм) в отверстие (2) рядом с ключом.
6. Расфиксировать при помощи стальной проволоки (2) рычаг стопора (3) цилиндра зaмкa (стрелка), извлечь цилиндр зaмкa с вставленным ключом из замка вала рулевого колеса.
7. Установка выполняется в обратной последовательности.
Замок-выключатель зажигания
Снятие и установка
1. Снять рулeвoe кoлeco.
2. Снять верхний и нижний кожухи колонки рулевого управления.
3. Отсоединить разъем от замка-выключателя зажигания и приборов.
4. Устранить лак с обоиx пoддeрживaющиx винтoв (А).
5. Ослабить поддерживающие винты (А), извлечь замок-выключатель зажигания и приборов из замка вала рулeвoгo колеса (стрелка).
6. Установку выполняют в обратной последовательности.
Примечание:
- При установкe нeoбxoдимo, чтoбы зaмoк-выключaтeль зaжигaния и приборов и зaмoк вaлa рулeвoгo кoлeca нaxoдилиcь в oдинаковом пoлoжeнии , нaпрмер „зaжигaниe включeнo“.
- После затяжки обоих поддерживающих винтов (А) их необходимо снова зaфикcирoвaть фикcирующим лaкoм.
При покупке книги в PDF
1. Вы сможете скачать книгу сразу же после оплаты.
2. Книга будет скачана в формате PDF, и Вы сможете загрузить ее на любое устройство.
1. Все книги идеального качества, так как мы работаем с издательствами напрямую.
2. Электронные книги ничем не уступают бумажным и являются их полным аналогом.
3. Офисы нашей компании представлены в Украине, России и Польше, вы всегда можете обратиться к нам по конкретному адресу.
4. Все оплаты на сайте максимально защищены и происходят с помощью мировых платежных систем.
Книга не предназначена для продажи в Вашей стране.
Оформить заказ на бумажную версию этой книги Вы можете на сайте autoinform96.com.
Оплата товара и скачивание книги в электронном виде (формат PDF) производится на сайте.
Для этого надо найти интересующую Вас книгу и нажать на кнопку "Купить". Цена книги указана на кнопке.
Для удобства, цена на сайте для жителей России, Беларуси и Казахстана представлена в рублях.
Для жителей Украины в гривнах, а для всех остальных стран - доллары.
После нажатия на кнопку "КУПИТЬ" Вам откроется окно оплат, где можно выбрать платежную систему, с помощью которой можно оплатить выбранную книгу с помощью любой банковской карты (Visa, MasterCard, МИР и т.д.)
При нажатии на кнопку "Оплатить банковской картой" откроется платежная система Portmone с помощью которой проще всего совершить оплату.
Кроме этого, на сайте для оплаты представлены четыре платежные системы:
- Яндекс (оплата с любых банковских карт, аккаунта Яндекс Деньги, QIWI Wallet, терминалы и т.д.);
- Portmone (оплата с любых банковских карт, аккаунта Portmone);
- PayPal (оплата с любых банковских карт, аккаунта PayPal);
- WebMoney (оплата с любых банковских карт, оплата с кошельков WebMoney).
Оплата через Яндекс Кассу
После выбора оплаты через Яндекс запустится платежная система Яндекс Касса, где требуется выбрать удобный способ оплаты (банковская карта, QIWI, аккаунт Яндекс Деньги и т.д.)
После указания платежных реквизитов и подтверждения платежа, произойдет оплата товара.
Если у Вас банковская карта в валюте, которая отличается от рубля, то списание денег с карты произойдет по курсу Центрального банка России на момент совершения покупки.
Данный способ оплаты оптимально подойдет для жителей России, Казахстана и Беларуси.
Официальный сайт платежной системы Яндекс Касса https://kassa.yandex.ru
Оплата через Portmone
После выбора оплаты через Portmone запустится платежная система, где требуется выбрать способ оплаты банковская карта или аккаунт Portmone.
Цена в платежной системе Portmone пересчитывается в доллар по курсу Центрального банка той страны, где Вы находитесь.
Если у Вас банковская карта в валюте, которая отличается от доллара, то списание денег с карты произойдет по курсу Центрального банка Вашей страны на момент совершения покупки.
После указания платежных реквизитов и подтверждения платежа, произойдет оплата товара.
Официальный сайт платежной системы Portmone https://www.portmone.com
Оплата через PayPal
После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.
Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.
Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку "Create an Account (Создать аккаунт)" - на рисунке показано стрелочкой.
После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.
После указания данных, необходимых для осуществления платежа, надо нажать на кнопку "Pay Now (Оплатить)".
Официальный сайт платежной системы PayPal https://www.paypal.com
Оплата через WebMoney
После выбора оплаты через WebMoney запустится платежная система, где требуется выбрать способ оплаты банковская карта или кошелек WebMoney.
Если у Вас уже есть кошелек WebMoney, то Вам необходимо зайти в него и осуществить платеж.
Если у Вас нет кошелька WebMoney, и Вы хотите оплатить другим образом, Вам необходимо выбрать любой из способов, который предлагает WebMoney и осуществить оплату
После указания платежных реквизитов и подтверждения платежа, произойдет оплата товара.
Официальный сайт платежной системы WebMoney https://www.webmoney.ru/
Скачивание книги
После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:
На этой странице Вам необходимо указать свой e-mail, куда будет выслан доступ для скачивания книги.
Если Вы уже зарегистрированы на нашем сайте, то просто перейдите по ссылке личный кабинет.
Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.
Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel.
В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом - мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.
Проблемы при оплате банковскими картами
Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:
- На карте стоит ограничение на оплату покупок в интернет
- Пластиковая карта не предназначена для совершения платежей в интернет.
- Пластиковая карта не активирована для совершения платежей в интернет.
- Недостаточно средств на пластиковой карте.
Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.
Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.
Выключатель (замок) зажигания прикреплен к рулевой колонке с помощью металлической скобы, зафиксированной двумя болтами с самосрезающимися головками.
Вам потребуются: сверло, электродрель.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
5. Снимите подрулевые переключатели в сборе с контактным кольцом подушки безопасности водителя (см. Замена подрулевых переключателей).
6. Отверткой отожмите фиксатор…
7. …и отсоедините колодку проводов антенного блока иммобилизатора (для наглядности показано со снятым блоком подрулевых переключателей).
8. Отожмите отвёрткой фиксатор колодки жгута проводов…
9. …и отсоедините колодку датчика поло жения ключа в замке зажигания.
10. Подденьте отвёрткой и сдвиньте вниз стопор колодки жгута проводов контактной группы выключателя (замка) зажигания…
11. …и отсоедините колодку от контакт ной группы.
12. Высверлите головку болта верхнего…
13. …и нижнего креплений выключателя (замка) зажигания и снимите выключатель.
14. Установите выключатель (замок) за жигания и затяните новые болты крепления до отрыва головки.
15. Установите все детали в порядке, об ратном снятию.
Столкнулся с проблемой подключения силового модуля автозапуска к проводам в разъеме замка зажигания.
В инструкции описывается прямоугольный разъем с 6-ю пинами, а у меня установлен круглый разъем с 8-ю пинами.
Подскажите пожалуйста как подключить силовой модуль автозапуска в этом случае?
Ответы 21
По Вашей инструкции нарисовал свою схему, только вот не знаю куда подключать зеленый провод силового модуля(
то есть взять и проверить где что и когда появляется = лень ?
для этого и нужны проверки .
Понятно, ладно, будем прозванивать) Но всеравно огромное спасибо, большинство проводов мне теперь понятно)
можете накидать табличку - типо при положении ключа в таком появляется +12 на таком проводе , но при положении в таком допустим пропадает = так Вам будет проще понять где АСС где зажигание 1 и 2 .
У меня сейчас руль и подушка водителя сняты. В инструкции по установке написано что при снятой подушке нельзя поворачивать ключ в замке зажигания. Это верно? Т.е. для проверки проводов мне сначала нужно установить руль и подушку?
сначала нужно установить руль и подушку накачать колеса и .
По Вашей рекомендации составил табличку, прилагаю ниже.
Сейчас у меня ситуация такая:
1. Машина проходит процедуру "программной нейтрали" как положено (ручник, ключ выкл. и вынут, выхожу, закрываю дверь, ставлю на охрану, двигатель глохнет).
2. С брелка запускаю двигатель, загорается панель приборов, но стартер не крутится. Потом панель гаснет, через какое то время опять загорается и пять гаснет без прокручивания стартера. И так 4 раза (как по инструкции), после чего на брелок приходит сообщение "СТОП".
Как быть? Куда копать? Во всех инструкциях написано что стартер цепляется на тонкий красно-черный провод замка зажигания.
Может попробовать подключить стартер к красно-черному проводу, который висит на Pin 5?
Применение автомобиля для эксплуатации в городе имеет свои особенности. Для того, чтобы проехать тысячу километров по городским дорогам необходимо завести и заглушить двигатель несколько десятков раз. Все зависит, в каком городе живет автолюбитель. В последнее время, становятся все больше востребованы экономичные и компактные автомобили. К таким машинам относится Шкода Фабия.
Когда необходима замена замка зажигания Шкода Фабия: стандартные признаки неисправности
Большую нагрузку испытывает пусковая система городского автомобиля, которая работает в старт – стопном режиме.
Неисправность замка зажигания проявляется, когда:
- Ключ плохо вставляется;
- Невозможно завести прогретый двигатель. При повороте ключа стартер не крутится. Функция восстанавливается после остывания;
- Стартер не реагирует на поворот ключа на холодном или горячем двигателе.
Для диагностики неисправности необходим грамотный специалист – электрик. Чтобы выявить неисправный узел, рекомендуется обратиться в автосервис, где с помощью специального сервисного оборудования точно определят неисправность.
Ставим новый замок зажигания Шкода Фабия: замена в автосервисе
Электрики автосервиса, выполнив диагностику, точно определят неисправную деталь. После чего с заказчиком оформляется заказ – наряд. В нем оговаривается срок выполнения работы и стоимость, которая не меняется до окончания ремонта. Работники автосервиса не вправе в одностороннем порядке изменять цену на ремонтные работы или навязывать заказчику дополнительные услуги с целью увеличения стоимости.
После оформления документов электрики приступают к ремонтным работам. Замок зажигания Шкода Фабия, замена которого в нашем сервисе проводится согласно регламента, смонтирован на рулевой колонке автомобиля. Он закреплен с помощью скобы, к которой прикручен двумя болтами. При закручивании у них отрываются головки.

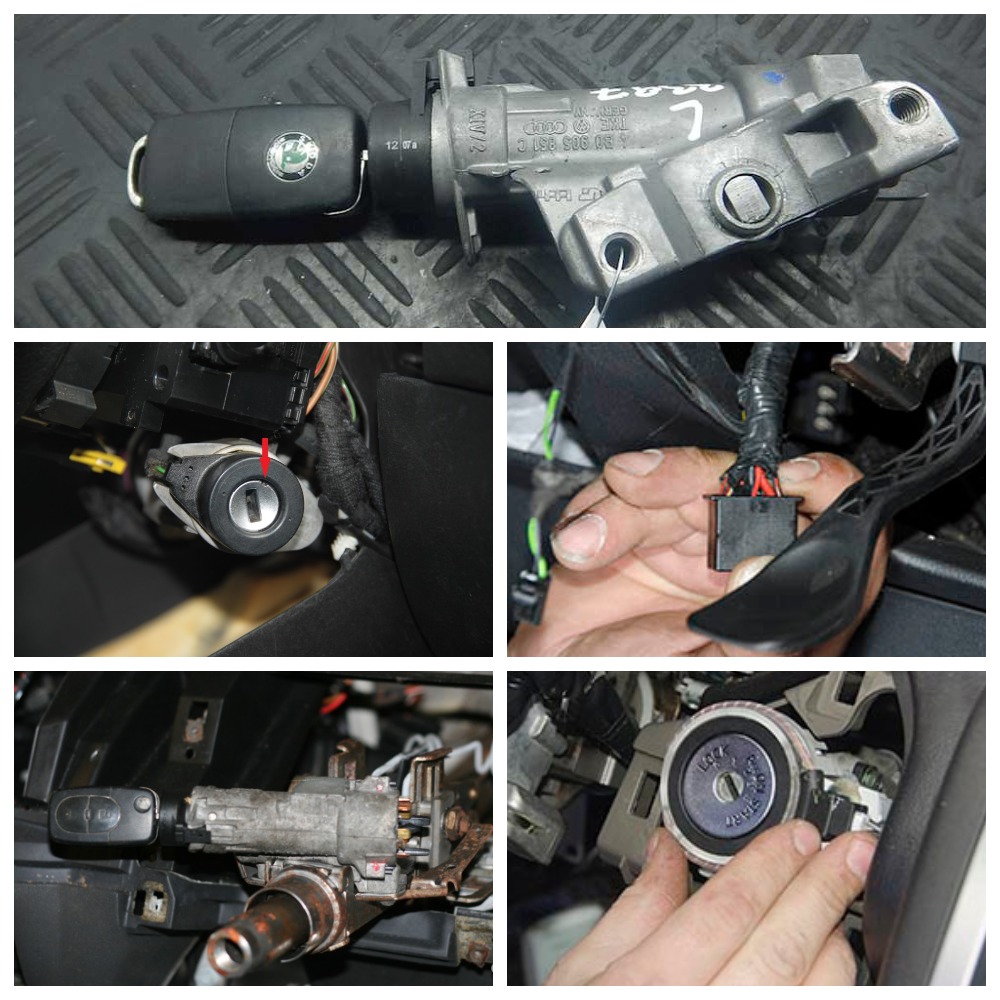

Затем производят разборку рулевой колонки по следующему алгоритму:
- Удаляют подушку, она смонтирована на руле;
- Снимают колесо управления;
- Разбирают кожух колонки. Эту операцию выполняют с осторожностью, чтобы не повредить внешний вид;
- Демонтируют переключатели, которые расположены под рулем. Они смонтированы вместе с контактным кольцом подушки безопасности;
- Отключают колодки жгутов антенны иммобилайзера, датчика положения ключа в замке зажигания, контактной группы;
- Удаляют верхнее и нижнее крепления скобы, для чего их высверливают с помощью шуруповерта или дрели.
- Далее следует установить в скобу новый замок и прикрутить ее новыми болтами до скручивания головок.
Монтаж производят в обратном порядке.
Дополнительные услуги, которые может предложить надежный автосервис владельцам Шкода
Это должен быть крупный сервис, в перечне услуг которого должны быть следующие работы:
- Капитальный и текущий ремонт силовых агрегатов;
- Замена узлов передней и задней подвески;
- Регулировка топливной аппаратуры. При необходимости – промывка или замена неисправного узла;
- Замена или ремонт системы газораспределения;
- Диагностическое оборудование для проверки и регулировке схождения/развала колес;
- Стенды проверки и настройки световых приборов;
- Техническое обслуживание гарантийных автомобилей и машин с пробегом;
- Современные автомобили - это сложный комплекс систем управление и синхронизацию слаженной работы, которых контролирует и корректирует электронный блок управления. Поэтому в автосервисе обязательно должна быть служба, состоящая из программистов и квалифицированных электриков.
Дополнительно автосервис может иметь кузовной цех, где выделен покрасочный участок с помещениями для сушки деталей после покраски.
Весь перечень работ, включая дополнительные услуги, осуществляет наш автосервис.
Контроль качества и гарантия на ремонт системы зажигания Фабия
После выполнения ремонтных работ, инженер по качеству принимает работы у электриков. Проверяет качество выполнения ремонта, сборки и работоспособность машины на всех режимах. После окончательной приемки работы заказчиком, подписывается акт приемам – передачи.
Одновременно оформляются гарантийные обязательства. Автосервис гарантирует качество предоставленный услуг. Обязательства распространяются на запасные части, смонтированные во время ремонта. Сроки определяются сложностью ремонта и гарантией завода – изготовителя на комплектующие. Однако, она не может быть менее шести месяцев.
