Ремонт моторчика печки тойота камри v40

Обновлено: 23.01.2025

Свистела печка. Пипец как, особенно на низких оборотах.
Дергавшийся глаз после поездок не давал покоя, решил что то нужно делать.
Смазывать это дичь, даже не рассматриваем.
И так новое…
Оригинал что то около 16 (совсем говна объелись), лузар 4500 (как вспомню на вазах все лузаровское менял для профилактики всегда и очень часто, так что не ну нафиг)
Дофига вкусных вариантов с разборок НО
Решился попробовать ее «восстановить».
Кратко про демонтаж: ничего разбирать не нужно, скидывается пластмасска под бардачком и все, три болта на 8 и она в руках.
Самое трудоемкое это снять «сухарик» крыльчатки. Он конечно прилип насмерть: и грел и вдшка и попытки раскачать. хрен

На помощь пришла бормашинка с воттакой насадкой

(Это вообще стоматологичкский твердосплавной Бур)

Просверлил вот так три дырки, в момент сверления пытался максимально прижиматься к штоку.

Отмыл высушил, через дырочки осмотр показал — на якоре, на контактах выработка ну прям дэцл. вытаскивал щетки — визуально запаса много.
Стружки от щёток было очень много. особенно Геморой отмывать от крыльчатки:/
Купил подшипники за 200 рублей какие то Японские (артикул напишу чуть позже, на листке записан где то) и повёз якорь к генераторщикам.
«Завтра приезжай». ок
Через час звонят: «готово, забирай, 500 рублей»
Оо
Метнулся забрал, быстренько буквально на коленке собрал, поставил, включил и…
Шуршит!)
В голове сразу мысленный понос — подшипники не те… генераторщики что то накосячили… что то задевает…
Подшипники были с 30% смазки, буквально за час работы там все смазалось распределилось и красота. Печку стало не слышно, на некоторых оборотах пока руку не подставишь к дефлектору непонятно дует или нет)) в кратце так.

Для жителей г. Оренбурга
Найти генераторщика оказалось проблема, то рубашка коротка то хрен на ружу: «ууу там дофига делов.» «у это очень дорого.»
«Какая машина? Камри? Уууу там не лечится»и тд и тп! Честно говоря, ненавижу это нытьё, меня как клиента сразу это отталкивает
Написал на авито генкраторщикам на восточной 2, от них одно слово -«привози»
Собственно к ним привёз, сделали, остался очень доволен. Взял для себя их на заметку

низкий уровень антифриза в системе или его полное отсутствие;
механическое повреждение корпуса, магистралей подачи – обратки;
засорение радиатора печного отопителя из-за чего он плохо греет;
образование воздушной пробки в системе охлаждения автомобиля.

Вышеперечисленные признаки наиболее распространены и характерны для модели Тойота Камри, независимо от года выпуска и модификации.

Характерные признаки неисправности отопителя:

из дефлекторов слабо поступает поток воздуха;
температура не соответствует установленному режиму на центральной консоли автомобиля. Веет холодным потоком;
визжит подшипник отопителя;
кран – регулятор холодный, в то время как патрубки и антифриз соответствующего нагрева;
печной отопитель не дует при его активации;
вентилятор «печки» работает на разных скоростных оборотах, при фактически стабильной подачи силы тока;
блок обогрева не работает.

Штатное месторасположение

Отопитель салона по умолчанию установлен по центру торпеды, фактически спрятан под неё. Главная особенность оборудования в конструкции, имеющей широкие разветвления воздушных каналов, следующих к дефлекторам. Это можно рассматривать, как с положительной, так и с отрицательной стороны. Для мотористов СТО это создаёт сложности и препятствия свободного доступа к «подторпедным» механизмам.

Каталожные номера и цены оригинальной продукции

Замена и частичный ремонт печки на Камри 40

Независимо от типа поломки, всегда проводится комплексная диагностика в условиях СТО. Особо актуален вопрос для тех владельцев, у которых машина находится на гарантийном обслуживании. У кого срок гарантии истёк, необходимо в индивидуальном порядке согласовать новый график посещения СТО, так как техническое средство не должно длительное время эксплуатироваться без проведения технического осмотра.

Для принятия решения о способе ремонта, мастеру нужно провести первичную диагностику. Основное внимание уделить проверки целостности магистрали «подачи – обратки» антифриза, отсутствия механических повреждений. Дополнительно проверить (прозвонить) электрическую проводку, блок предохранителей.

Виды ремонтных работ отопителя

В зависимости от степени поломки, мастер проводит полную замену новым оборудованием или частичный ремонт. Главный критерий разграничения – степень повреждения печки, корпуса и рациональность использования в таком виде, в каком она есть на момент разборки. Немаловажный момент – стоимость работ, очевидно, что полная замена обойдётся дороже, нежели частичная замена изношенных деталей. Перед началом профилактики следует купить ремонтный комплект из резиновых уплотнителей на патрубки радиатора.

слив антифриза, сброс аккумуляторных клемм во избежание короткого замыкания на кузов;
демонтаж всех составных частей передней торпеды, бардачка, аудиосистемы;
снятие пластмассового корпуса рулевой колонки;
отвинчивание металлической распорки – штанги, извлечение со штатного места;
освобождение блока отопителя от навесного и подводного оборудования;
устройство извлекается со штатного места расположения.

Подробно об алгоритме демонтажа можно ознакомиться, просмотрев видео

Как снять вентилятор:

Мастер устанавливает блок в сборе на поверхность верстака для продолжения ремонта и полного разбора, снятия обшивки, радиатора, мотора, патрубков, вентилятора. Параллельно проводит визуальную диагностику деталей и механизмов, возможно, некоторые из них нуждаются в замене или профилактике.

После замены изношенных, повреждённых деталей, мастер проводит сборку в обратном порядке. По завершению заливается антифриз, лучше новый, тестируется печной отопитель на работоспособность.

При соблюдении всех рекомендаций и правил использования технического средства, ресурс составляет не менее 60 000 км.

низкий уровень антифриза в системе или его полное отсутствие;
механическое повреждение корпуса, магистралей подачи – обратки;
засорение радиатора печного отопителя из-за чего он плохо греет;
образование воздушной пробки в системе охлаждения автомобиля.

из дефлекторов слабо поступает поток воздуха;
температура не соответствует установленному режиму на центральной консоли автомобиля. Веет холодным потоком;
визжит подшипник отопителя;
кран – регулятор холодный, в то время как патрубки и антифриз соответствующего нагрева;
печной отопитель не дует при его активации;
вентилятор «печки» работает на разных скоростных оборотах, при фактически стабильной подачи силы тока;
блок обогрева не работает.

Штатное месторасположение

Каталожные номера и цены оригинальной продукции

Замена и частичный ремонт печки на Камри 40

Виды ремонтных работ отопителя

слив антифриза, сброс аккумуляторных клемм во избежание короткого замыкания на кузов;
демонтаж всех составных частей передней торпеды, бардачка, аудиосистемы;
снятие пластмассового корпуса рулевой колонки;
отвинчивание металлической распорки – штанги, извлечение со штатного места;
освобождение блока отопителя от навесного и подводного оборудования;
устройство извлекается со штатного места расположения.

Подробно об алгоритме демонтажа можно ознакомиться, просмотрев видео

Как снять вентилятор:

Подключая тестер к мотор печки toyota, прибор должен мотор печки toyota о наличии замкнутой цепи. Если этого нет, тогда блок резисторов придётся поменять на новый.

Для замены электродвигателя снимаются держатели разъёма проводки вентилятора. Открутите три крепёжных винта и извлеките сам вентилятор в сборе вместе с крыльчаткой и электрическим двигателем. Некоторые владельцы Тойоты Короллы советуют менять этот блок в сборе. Но ради экономии можно купить только электрический двигатель, то есть мотор печки. Крыльчатку, то есть лопасти вентилятора, можно снять со старого двигателя, поставить на новый.

Важно правильно собрать узел, работая в обратной последовательности. Достаем щетки. Так как провода щеток приварены к контактным пластинам — отпаять их не удастся. Проще аккуратно откусить кусачками.

Запчасти Toyota в Новосибирске

Ремонт моторчика печки ПРАДО замена подшипников В этом видео речь пойдёт о самостоятельном ремонте восстановлении работоспособности моторчика вентилято… Обслуживаем моторчик печки.

Чистим, моем, смазываем. И сами щетки. Они порядком поизносились. Пользуясь случаем, надо почистить мотор, крыльчатку и корпус печки.

По возможности продуть сжатым воздухом. Затем неплохо бы мотор печки toyota втулки моторным маслом.

Много времени эта процедура не займет. Графит легко поддается обработке. Чиатйте также: Откручиваем два самореза крепления мотор печки toyota блока управления двигателем.

На картинке обозначены красными стрелочками.

Схема работы системы отопления Тойота Королла Проверка неисправностей Для замены моторчика печки на Короллевам надо мотор печки toyota найти блок вентилятора. На й модели кузова он тоже находится внутри салона над правой полкой для ног.

Для начала убедитесь, что все соединения чистые, надёжно зафиксированы и не перегорел предохранитель релеотвечающего за отопительную систему. А также причина может скрываться мотор печки toyota разряженной батарее. Последствия поломки мотора отопителя.

Шумит моторчик печки — Кузов и салон — Форум Тойота Королла

Последствия поломки вентилятора печки могут самые разнообразные. Самым легким вариантом последствий является тот самый фирменный звуковой эффект, издаваемый при работе отопительной системы.

Но это далеко не самое ужасное, что может случиться. Думал как красивей сделать обратную переполюсовку и придумал. Поменял местами плату управления со своего моторчика, на моторчик Крузера.

Печка работает как на новом мотор печки toyota Zoom Ныряем под бардачок Держат моторчик три болта, которые удобнее всего откручивать головкой на 8 а лучше вообще не откручивать и жить спокойно.

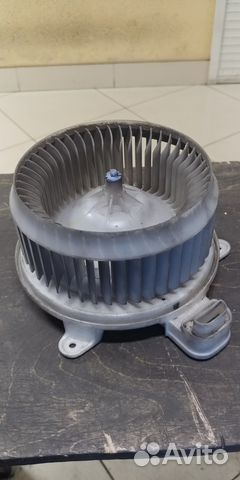

Отстегнул фишку и родная турбина аккуратно выпала вот, вот она — фигура речи! Тащим ее в багажник для сравнения: Zoom Слева — моя, справа — новая Что-то не так… Ну да, новая почище ну ещё. А еще лопасти у "леворукой" печки мотор печки toyota в другую сторону!

Конструкция системы отопления любого современного автомобиля построена по единой концепции, предполагающей использование в качестве теплоносителя охлаждающей жидкости, нагреваемой в моторе и отдающей своё тепло непосредственно в печке. Радиатор отопителя в этой схеме играет роль теплообменника, отбирающего тепло у антифриза и нагревающего поток воздуха, направляемый в салон.

В связи с этим все неисправности, касающиеся плохой работы печки, можно условно разделить на два больших класса:

поломки, приводящие к проблемам с циркуляцией теплоносителя;
проблемы с функционированием узлов, относящихся непосредственно к блоку отопителя.

Поскольку первая категория неисправностей связана не столько с работой климатической системы, сколько с ухудшением функционирования системы охлаждения силового агрегата и имеет множество средств ранней диагностики, мы рассмотрим их лишь частично, сосредоточив основное внимание на втором классе поломок. Процесс замены радиатора отопителя

Процесс замены радиатора отопителя

Перечислим основные причины, приводящие к существенному ухудшению отопления салона:

попадание в магистраль системы охлаждения сторонних предметов, а также формирование воздушных пробок (следствие несовершенства конструкции теплообменника и системы патрубков подачи и обратки ОЖ). Преграды, возникающие на пути следования тосола, приводят к уменьшению теплоотдачи печки;
разгерметизация печного радиатора, возникающая в результате получения механических повреждений (коррозия, естественный износ, результат ДТП или последствия предыдущего ремонта). Результат – падение температуры потока воздуха, подаваемого в дефлекторы, до 30-35°С;
антифриз загрязнён до такой степени, что перестает выполнять свои непосредственные функции в полном объёме;
радиатор отопителя засорён и не в состоянии обеспечить нормальный процесс теплообмена;
имеются проблемы с работой вентилятора, нагнетающего воздух в салон.

Около половины возможных неисправностей штатного отопителя требуют демонтажа, ремонта или замены радиатора печки Camry 40.

Признаки неисправности отопителя

Далеко не всегда поломки системы отопления Toyota Camry носят абсолютно деструктивный характер. В большинстве случаев проблемы проявляются исподволь, поэтому зачастую вовремя диагностировать проблему не удаётся. Отчасти заметить неисправность помогает сезонность использования печки, которая в тёплое время года практически не задействована. С наступлением холодов ухудшение эффективности работы обогревателя становится особенно заметным, однако существует ряд симптомов, по которым можно загодя диагностировать проблемы в работе того или иного узла печки:

ухудшение обдува салона (мощность потока воздуха заметно уменьшается);
переключение режимов обогрева на центральной консоли не даёт эффекта – температура воздуха остаётся неизменной;
из района местоположения печки раздаются посторонние звуки;
в салоне начинают часто и беспричинно запотевать окна (летом не помогает даже открытие окон);
появление неприятных запахов и повышенная запылённость – ещё один симптом, говорящий о неисправности радиатора или критическом загрязнении салонного фильтра.

Во всех вышеперечисленных случаях потребуется разборка отопителя с демонтажем печки или вентилятора. В Toyota Camry печка расположена в центральной части торпеды, располагаясь непосредственно под панелью приборов и смещаясь в сторону перчаточного ящика. Такую локацию в целом можно назвать стандартной, используемой большинством автопроизводителей. Но в то же время имеются особенности, касающиеся расположения разветвлённой системы воздуховодов и дефлекторов, создающих проблемы при выполнении операций, связанных с обслуживанием и ремонтом узлов отопителя.

При этом конструкторы автоконцерна старались не отходить от общей концепции построения системы отопления. Так, алюминиевый радиатор заключён в пластиковый корпус, схема расположения заслонки применяется стандартная для всех модификаций. Контактные разъёмы для электропитания компонентов печки также выполнены в соответствии с внутриотраслевыми стандартами.

Разобранный отопитель салона

Снятие радиатора печки Camry SV40

Приступая к самостоятельной разборке печки Camry, следует основательным образом подготовиться к этой операции, особенно если вы будете выполнять её впервые. Нам потребуется запас ветоши, перчатки, лампа с удлинителем, если ремонт будет производиться в гараже с недостаточным освещением. Для начала необходимо убедиться, что приобретённые детали и узлы являются совместимыми с оригинальными (если вы решили сэкономить и купили бюджетные аналоги). При покупке моторчика отопителя следует проверить его работоспособность непосредственно в автомагазине.

Сама процедура выполняется следующим образом:

место для проведения ремонта должно быть просторным и ровным;
работы проводятся на остывшем силовом агрегате;
фиксируем автомобиль стояночным тормозом;
обесточиваем бортовую электросеть, сняв минусовую клемму АКБ;
сливаем антифриз, повернув краник, расположенный внизу основного радиатора;
ослабляем хомуты патрубков, идущих от двигателя к печному радиатору, снимаем шланги (со стороны моторного отсека);
переходим в салон и с помощью отвёртки с плоским наконечником поддеваем и отщёлкиваем все декоративные вставки на центральной консоли (процедура похожа на снятие крышки смартфона, ничего сложного);
отсоединяем колодки проводов, идущих к мультимедийному центру, блоку управления климат-контролем и спидометром;
демонтируем автомагнитолу и оба блока управления;
приступаем к демонтажу пластиковых вставок, расположенных с обеих сторон торпеды, после чего извлекаем передние уплотнители в месте расположения дверных проёмов;
отвинчиваем саморезы крепления кожуха рулевой колонки, такую же операцию проделываем с перчаточным ящиком, извлекаем его;
откручиваем центральную консоль и снимаем её с посадочного места;
демонтируем поперечно расположенную на центральной консоли защитную металлическую планку;
после этих подготовительных действий по снятию обшивки откроется доступ к элементам блока отопителя, который защищён пластиковым кожухом;
снимаем корпус, ослабляем хомуты и отсоединяем патрубки отопителя изнутри салона. Поскольку в нём наверняка осталось некоторое количество ОЖ (примерно 30-50 грамм), делаем это максимально аккуратно, используем мелкую тару или ветошь;
отсоединяем колодку питания электровентилятора;
отщёлкиваем блок отопителя в сборе и достаём его в сборе с радиатором и вентилятором;
отвинчиваем все обнаруженные по периметру модуля саморезы, вынимаем отдельные компоненты – воздуховоды, теплообменник, вентилятор;
теперь можно приступать к детальному осмотру печки и моторчика с крыльчаткой, чтобы определить причину неисправности и принять решение о возможности её самостоятельного устранения.

Если печной радиатор не содержит следов коррозии и его состояние можно признать удовлетворительным, он очищается от внешних загрязнений и обязательно промывается и продувается изнутри. Для этого используют специальные промывочные средства или водный раствор лимонной кислоты. Если же радиатор имеет значительные дефекты поверхности, включая следы подтеканий охлаждающей жидкости, его следует заменить на новый – в противном случае велика вероятность, что он уже через небольшой промежуток времени станет источником новых неприятностей. Помните, что при наличии повреждений радиатора запаять их не удастся – он изготовлен из алюминия, который обычным способом не восстанавливается. Есть мастерские, где такие работы производятся, но их стоимость сопоставима с приобретением нового радиатора.

Сборка отреставрированных или новых узлов производится в такой же, но обратной последовательности, после чего заливается антифриз, выгоняется воздух из системы и проверяется работоспособность отопителя.

Производитель гарантирует, что при соблюдении всех рекомендаций по техобслуживанию и эксплуатации печки её ресурс будет не меньшим 60 тысяч километров пробега.

В целом операция по замене радиатора печки на Camry ACV40 и других модификациях модели – процедура в меру сложная, предполагающая демонтаж торпеды, так что не стоит приниматься за неё, если вы не уверены в своих силах. Но в любом случае этот опыт нужно получить – даже если отопитель функционирует более-менее стабильно, рекомендуется производить очистку/промывку радиатора минимум каждые три года, так что рано или поздно вам придётся или взяться за инструменты, или каждый раз посещать автосервисы с их неподъёмными ценами.

Частичный ремонт или замена

Если автомобиль находится на гарантийном обслуживании, при возникновении неприятностей с печкой вопрос о самостоятельном ремонте утрачивает актуальность. Понятно, что поломки отопителя в начальный период эксплуатации Camry случаются редко, и в большинстве случаев это – результат заводского брака.

Но основная доля неисправностей происходит позже, когда автомобиль уже не на гарантии, и в этом случае причины поломок носят естественный (износ, засорение) или спровоцированный неправильной эксплуатацией характер.

Большое значение при снижении эффективности работы обогревателя имеет правильная диагностика системы охлаждения и обогрева. Первичный способ проверки – визуальный осмотр магистрали циркуляции охлаждающей жидкости на предмет наличия подтеканий, включая, естественно, узлы отопителя.

При проблемах в работе печного вентилятора на первый план выходит проверка целостности электропроводки, требующая минимальных навыков владения контрольно-измерительными приборами.

Состояние таких узлов, как радиатор и/или вентилятор отопителя, определяется после их демонтажа. На этом же этапе можно сделать вывод о целесообразности выполнения частичного ремонта, восстанавливающего функциональность устройства, или же о необходимости замены узла на новый ввиду невозможности выполнения его реставрации по тем или иным причинам (сложность, отсутствие необходимых инструментов, невозможность приобрести подходящие запчасти/комплектующие).

В любом случае, выполняя комплекс ремонтных работ самостоятельно, вы сэкономите значительную сумму, которую можно потратить на приобретение качественных расходных материалов и оригинальных запасных частей.

Приведём таблицу ориентировочной стоимости оригинальных узлов системы отопления Toyota Camry:

Наименование узла	Каталожный номер	Примерная стоимость, руб.
Печной вентилятор в сборе с электромоторчиком (2ARFE/2GRFE/2ARFXE, 1ARFE, 6ARFSE)	87107-33120	4000 и выше
STTYL53950	аналог	От 2000
Моторчик сервопривода	33136	От 2500
Помпа для гибридной модификации Toyota Camry СВ40	41746	От 5800
Печка в сборе	22241	От 6000
Блок климат-контроля Camry 40	22242	От 5300
Вариант моторчика сервопривода для праворульных модификаций	4113542	От 2700

Стоимость запчастей во многом зависит от региона – на востоке они минимальны, дороже всего ремонт обойдётся в столице и Санкт-Петербурге.

Новый радиатор печки
