Рдп регулятор давления газа схема
Регулятор давления (см. рис. 4.37) состоит из исполнительного устройства, стабилизатора, пилота и соединительных трубопроводов. Между корпусом 1 и крышкой 2 исполнительного устройства закреплена подвижная система, состоящая из мембраны с тарелкой 3 и неподвижно соединенной с ней гильзой 4. Гильза имеет возможность совершения возвратнопоступательного движения в направляющих втулках корпуса и крышки, имеющих кольцевые резиновые уплотнения. В крышке 2 неподвижно закреплен клапан 5. Поджим гильзы к клапану осуществляется пружиной 6.
Стабилизатор 7 является пружинным статическим регулятором прямого действия и предназначен для создания постоянного перепада давления на пилоте, что значительно снижает зависимость работы регулятора от входного давления. Пилот 8 по своей конструкции аналогичен стабилизатору, однако имеет устройство регулировки выходного давления. Назначением пилота является задание величины давления за регулятором и поддержание его в постоянных значениях путем изменения давления в правой полости мембранной камеры исполнительного устройства.
Рис. 4.37. Регулятор давления газа РДП: 1 — корпус; 2 — крышка; 3 — мембрана с тарелкой; 4 — гильза; 5 — клапан; 6 — пружина; 7 — стабилизатор; 8 — пилот; 9, 10, 11 — дроссели
Разница давлений на мембране исполнительного устройства создает аксиальное усилие, которое при любом устоявшемся режиме работы регулятора уравновешивается перепадом давления на клапане 5. Любое изменение входного давления или расхода газа мгновенно вызывает отклонение выходного давления от заданного и, следовательно, перемещение мембраны пилота. При этом меняется расход газа на выходе пилота и в результате — давление газа в правой полости мембранной камеры исполнительного устройства, что вызывает перемещение подвижной системы с гильзой 4 в новое равновесное состояние, при котором выходное давление возвращается к заданной величине. При отсутствии давления на входе регулятора под воздействием пружины 6 гильза 4 поджимается к рабочему клапану 5. Регулятор закрыт.
Рис. 4.38. Монтаж регулятора на газопроводе: 1 — фланец-переходник; 2 — вставка
| I | L | |
| РДП-100 РДП-200 | 148 178 | 500 600 |
В комплект поставки регуляторов РДП-100 и РДП-200 входит катушка-вставка, позволяющая осуществлять демонтаж рабочего клапана регулятора без снятия прибора с «нитки», а также обеспечивать переход с Ду 200 на большие диаметры, включая Ду 500 (рис. 4.38).
Доступ к рабочему клапану достигается демонтажом вставки 2, а затем фланца-переходника 1.
Данный интернет-сайт носит исключительно информационный характер и ни при каких условиях не является публичной офертой, определяемой положениями статьи 437 Гражданского кодекса РФ. Для получения информации об условиях сотрудничества, пожалуйста, обращайтесь к сотрудникам ГК «Газовик».
Бесплатная телефонная линия: 8-200-2000-230
© 2007–2021 ГК «Газовик». Все права защищены.
Использование материалов сайта без разрешения владельца запрещено и будет преследоваться по закону.
Применяется в системах газоснабжения коммунально-бытовых, сельскохозяйственных и промышленных предприятий. Выпускается в двух исполнениях: РДП-50-Н с низким выходным давлением и РДП-50-В с высоким выходным давлением. Предназначен для редуцирования давления газа и поддержания выходного давления в заданных пределах независимо от изменения входного давления и расхода газа (рис. 8.12).
Регулятор состоит из исполнительного механизма /, стабилизатора 2, пилота 3 и соединительных трубопроводов. Между корпусом 8 и крышкой 9 исполнительного устройства закреплена подвижная система 10 мембранного типа с гильзой 11. Гильза может совершать возвратно-поступательное движение в направлениях корпуса и крышки, в которых имеются резиновые уплотнения. В крышке 9 неподвижно закреплен клапан 12 с эластичным уплотнением. Пружина 13 осуществляет поджим гильзы к клапану. Стабилизатор 2 является пружинным регулятором прямого действия. Он предназначен для создания постоянного перепада давлений на входе и выходе пилота, что позволяет свести к минимуму зависимость работы регулятора от изменения входного давления и расхода газа. Пилот 3 конструктивно аналогичен
Рис. 8.12. Регулятор давления газа РДП-50:
а — общий вид регулятора; б — регулятор в разрезе; / — исполнительный механизм; 2 — стабилизатор; 3 — пилот; 4 — соединительные трубопроводы; 5, 14, 15 — дроссели; 6 — ниппель; 7 — винт регулировочный; 8 — корпус; 9 — крышка; 10— подвижная система; 11 — гильза; 12 — клапан; 13 — пружина
стабилизатору 2, но является пневматическим задатчиком выходного давления регулятора, так как имеет устройство регулирования выходного давления. В корпусе пилота имеется встроенный регулируемый дроссель 5 сбросной линии. Узлы регулятора между собой связаны с помощью соединительных патрубков 4. Подмембранная камера стабилизатора соединяется с газопроводом за регулятором через импульсную линию, а надмембранная — с пилотом. После пилота давление газа через демпфирующий дроссель /5 подается в правую полость мембранной камеры исполнительного устройства. Левая полость камеры и подмембранная камеры пилота соединены с газопроводом за регулятором. Сброс давления из правой полости мембранной камеры исполнительного устройства происходит через регулируемый дроссель, что позволяет добиться стабильной, без колебаний работы регулятора.
При работе регулятора давление перед дросселем сбросной линии, следовательно и в правой полости мембранной камеры исполнительного устройства, выше давления за регулятором. При этом перепад давления на мембране исполнительного устройства создаст определенное усилие и затвор регулятора откроется. В любом установившемся режиме перепад давления на мембране уравновесится усилием пружины 13. Изменение входного давления или расхода газа сразу же вызовет изменение выходного давления и, следовательно, давления в левой полости мембранной камеры исполнительного устройства, что приведет к перемещению подвижной системы в новое равновесное состояние, при котором выходное давление возвратится к заданной величине. При отсутствии расхода газа затворы пилота и исполнительного устройства плотно закроются за счет повышения выходного давления на 5. 10 % от номинального значения. В случае прекращения подачи газа на регулятор гильза под воздействием пружины сожмется к рабочему клапану и регулятор прекратит подачу газа
Для пуска регулятора в работу необходимо:
- • медленно приоткрыть отключающее устройство на выходе;
- • медленно приоткрыть отключающее устройство на входе;
- • установить требуемое давление на выходе путем плавного вращения регулировочного винта 7 против часовой стрелки;
- • открыть входное и выходное отключающие устройства на полный проход;
- • откорректировать выходное давление;
- • в случае появления колебательных явлений устранить их с помощью регулируемого дросселя 5.
В процессе эксплуатации регулятора необходимо выполнять осмотр технического состояния в установленные сроки, текущий ремонт.
РДП-50 это регулятор давления газа прямоточной конструкции пилотного типа, понижающий входное давление до следующих пределов от 1 до 60 кПа – РДП-50Н и от 60 до 600 кПа – РДП-50В. На входе в регулятор возможна подача газа давлением до 1,2 МПа. На данной странице сайта, представлен регулятор диаметром Ду-50. При разработке этого регулятора были достигнуты следующие улучшения работы по сравнению с существующими аналогами: пропускная способность была увеличена примерно на 40 %, точность поддержания выходного давления с погрешностью 1-2%, снижен уровень шума и вибрации, выработана устойчивая работа при входном давлении 0,05 МПа, а также при минимальных расходах газа, повышен уровень безопасности при эксплуатации в различных системах газоснабжения, в том числе на не разветвленных и тупиковых участках газораспределительной сети (при нулевом расходе газа прирост давления после регулятора РДП от номинального (рабочего) до полного закрытия клапана не более 15%). На данный момент широко распространён и пользуется большим спросом. Используется для изготовления газорегуляторных пунктов, а также устанавливается для снижения давления в газопроводе котельных перед котлами, горелки которых работают с переменной мощностью от минимального горения до максимального, т.е. расход газа от 0 м3/час
Устройство регулятора давления газа РДП-50
Регулятор состоит из исполнительного устройства, стабилизатора, пилота и соединительных трубопроводов. Между корпусом и крышкой исполнительного устройства закреплена подвижная система мембранного типа с тонкостенной гильзой. Гильза имеет возможность совершения возвратно-поступательного движения в направляющих корпуса крышки, в которых установлены резиновые уплотнения. В крышке неподвижно закреплен клапан с эластичным уплотнением.
Прилегание гильзы к клапану осуществляется пружиной. Стабилизатор является пружинным регулятором прямого действия и предназначен для создания постоянного перепада давления на входе и выходе пилота, что позволяет свести к минимуму зависимость работы регулятора от входного давления. Стабилизатор настроен на постоянное выходное давление.
Пилот по своей конструкции аналогичен стабилизатору, однако имеет устройство регулировки выходного типа. Пилот является пневматическим задатчиком выходного давления регулятора. В корпус пилота встроен регулируемый дроссель сбросной линии.
Принцип работы регулятора РДП
Работа регулятора осуществляется за счет энергии проходящей рабочей среды.
Настройка регулятора на заданное давление осуществляется вращением регулировочного винта. Пилот открывается, управляющее давление поступает в правую полость мембранной камеры исполнительного устройства.
При работе регулятора давление перед дросселем сбросной линии, а , следовательно, и в правой полости мембранной камеры исполнительного устройства, всегда выше давления за регулятором.
Разница давлений на мембране исполнительного устройства создает аксиальное усилие. Затвор регулятора открывается.
Любое изменение входного давления или расхода газа мгновенно вызывает изменение выходного давления и, следовательно, давление в левой полости мембранной камеры исполнительного устройства, что приводит к перемещению подвижной системы в новое равновесное состояние, при которой выходное давление возвращается к заданной величине.
При нулевом расходе газа затворы исполнительного механизма и пилота герметично закрываются за счет повышения выходного давления на 5-10% от номинального значения. В случае прекращения подачи газа на вход регулятора гильза под воздействием пружины поджимается к рабочему клапану. Регулятор закрыт.
Технические характеристики:
РДП-50Н (РДП-50В)
Регуляторы давления газа РДП-50Н(В), РДП-100Н(В), РДП-200Н(В) предназначены для редуцирования давления газа и автоматического поддержания выходного давления в заданных пределах независимо от изменения входного давления и расхода газа и применяется в системах газоснабжения промышленных, сельскохозяйственных и коммунально-бытовых объектов.
Регулятор РДП выпускается нескольких видов:
С условным проходом DN 50:
С условным проходом DN 100:
С условным проходом DN 200:
Использование в качестве седла тонкостенной гильзы жестко соединенной с подвижной системой в виде эластичной мембраны и неподвижно закрепленного в корпусе регулятора клапана позволило достичь эффекта разгрузки седла с одновременным увеличением его диаметра, следствием чего является повышение пропускной способности газового регулятора.
В качестве задатчика давления применяется пилот со встроенным в него регулируемым дросселем сбросной линии. Подача давления в пилот осуществляется через стабилизатор, обеспечивающий постоянный перепад давления на пилоте. Минимальная разница давлений на входе и выходе газового регулятора РДП составляет 0,05 МПа.
Регулятор давления газа РДП обладает значительными преимуществами по сравнению с существующими аналогами:
высокий уровень безопасной эксплуатации в различных системах газоснабжения, в том числе на неразветвленных и тупиковых участках газораспределительной сети (при нулевом расходе газа
прирост давления после регулятора РДП от номинального (рабочего) до полного закрытия клапана не более 15%);
увеличение пропускной способности на 40-50%;
стабильность поддержания заданного выходного давления на уровне 1-2%;
устойчивая работа при снижении входного давления до 0,05 МПа и при низких расходах газа;
герметичность затвора исполнительного механизма соответствует классу «А» ГОСТ 9544;
минимизированный уровень шума и вибрации;
На базе регуляторов давления газа РДП нами разработаны и выпускаются газорегуляторные установки различных модификаций, характерной особенностью которых являются малые габариты, современный дизайн, широкий диапазон параметров, способный удовлетворить запросы любого потребителя.
Внимание! При использовании регулятора давления газа РДП в ГРП с двумя линиями редуцирования, забор контролируемого давления (импульса) производить в одной (общей) точке для обеих линий на выходном трубопроводе.
Регуляторы давления газа РДП-50 РДП-100, РДП-200
Регуляторы давления газа РДП-50 РДП-100, РДП-200
Преимущества регулятора РДП:
Высокий уровень безопасной эксплуатации в различных системах газоснабжения
Увеличение пропускной способности на 40-50%
Стабильность поддержания заданного выходного давления на уровне 1-2%
Устойчивая работа при снижении входного давления до 0,05 МПа и при низких расходах газа
Минимизированный уровень шума и вибрации
Сниженный в два раза вес регулятора
Срок службы - 40 лет
Регулятор РДП выпускается нескольких видов:
Технические характеристики РДП-50 РДП-100 РДП-200

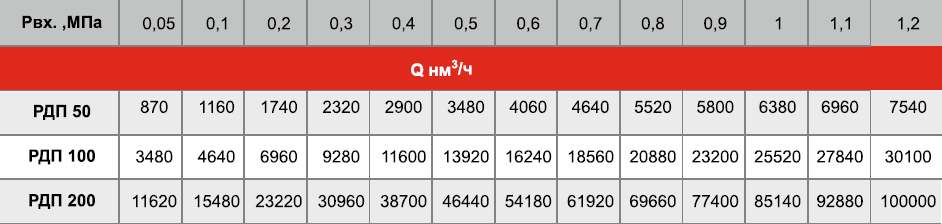

Пропускная способность регуляторов РДП
Устройство регулятора РДП
Регулятор состоит из следующих основных узлов: Исполнительного механизма А, Стабилизатора Б, Пилота (Регулятора управления) В и соеденительных трубопроводов Г. У Регулятора с высоким выходным давлением стабилизатор отсутствует.
В регуляторах РДП-100 и РДП-200 Крышка исполнительного механизма имеет разъемную конструкцию и состоит из Крышки 1 и Фланца-переходника 2, соединяющихся между собой шпильками. По желанию заказчика Регулятор может оснащатся встроенным Шумоглушителем 3.
Между Корпусом 4 и Крышкой 1 исполнительного механизма закреплена Подвижная система 5 мембранного типа с тонкостенной Гильзой 6. Гильза имеет возможность совершения возвратно-поступательного движения в Направляющих 7 в которых установлены уплотнительные Кольца 8.
В Крышке 1 неподвижно закреплен Клапан 9 с эластичным уплотнением. Поджим Гильзы 6 к Клапану 9 осуществляется Пружиной 10.
Стабилизатор Б является пружинным регулятором прямого действия и предназначен для поддержания постоянного перепада давления на входе Пилота В, что позволяет свести к минимуму зависимость работы Регулятора от изменений входного давления. Стабилизатор настроен на постоянное выходное давление.
Пилот В по своей конструкции аналогичен стабилизатору, однако имеет устройство регулировки выходного давления. Пилот является пневматическим задатчиком выходного давления Регулятора. В корпус Пилота встроен регулируемый Дроссель 11 сбросной линии. Пилоты Регуляторов РДП-Н и РДП-В отличаются между собой различными значениями активной площади Мембраны 12 и усилиями развиваемыми Пружиной 13 задающей выходное давление.
Подмембранная камера Стабилизатора через импульсную линию соединяется с газапроводом за Регулятором, а надмембранная – с входом Пилота. С выхода Пилота давление через регулируемый Дроссель 14 подаётся в правую полость мембранной камеры Исполнительного механизма А. Левая полость мембранной камеры Исполнительного механизма и подмембранная камера Пилота соеденены с газопроводом за Регулятором. Сброс давления из правой полости мембранной камеры Исполнительного механизма осуществляется через регулируемый дроссель, что позволяет добиться ровной, без колебаний работы Регулятора.
Габариты РДП-100 и РДП-200 с катушкой.
Принцип работы регулятора РДП
Работа Регулятора осуществляется за счет энергии проходящей рабочей среды.
Настройка Регулятора на заданное давление осуществляется вращением регулировочного Винта 16 пилота. Пилот открывается, управляющее давление поступает в правую полость мембранной камеры Исполнительного механизма.
При работе Регулятора давление перед Дросселем 14 сбросной линии, а, следовательно, и в правой полости мембранной камеры Исполнительного механизма всегда выше давления за Регулятором.
Разница давлений на мембране Исполнительного механизма создает аксиальное усилие. Затвор Регулятора открывается (Гильза 6 отходит от Клапана 9). В установившемся режиме движущиеся элементы Регулятора находятся в равновесном состоянии. Любое изменение входного давления или расхода газа вызывает изменение выходного давления и, следовательно, давления в левой полости мембранной камеры Исполнительного механизма, что приводит к перемещению Подвижной системы 5 в новое равновесное состояние, при котором выходное давление возвращается к заданной величине.
При нулевом расходе газа затворы Пилота и Исполнительного механизма герметично закрываются за счет повышения выходного давления. В случае прекращения подачи газа на вход Регулятора Гильза 6 под воздействием Пружины 10 поджимается к Клапану 9. Регулятор закрыт.
Преимущества регулятора РДП
Регулятор давления газа РДП обладает значительными преимуществами по сравнению с существующими аналогами:
