Точки подключения автосигнализации на Subaru Impreza

Точки подключения автосигнализации на Subaru Impreza 1997

Точки подключения автосигнализации на Subaru Impreza 1998 - 99

Точки подключения автосигнализации на Subaru Impreza 2000 года

Точки подключения автосигнализации на Subaru Impreza 2000, хэтчбек, правый руль, АКПП.

Точки подключения автосигнализации на Subaru Impreza 2002

Точки подключения автосигнализации на Subaru Impreza 2005, левый руль

Замок зажигания:
+ 12 - белый
асс - жёлтый
зажигание - зелёный
стартер - белый/чёрный

центральный замок (-) - синий/зелёный (закрытие), жёлтый (открытие) в жгуте из двери водителя

Панель приборов:
концевики дверей (-) - жёлтый в среднем разъёие
зарядка (+) - чёрный/белый в среднем разъёме
повороты (+) - светло зелёный/чёрный в левом разъёме и чёрно/зелёный в правом разъёме

тормоз - белый/чёрный на педали тормоза

Блокировка - зелёный/красный сзади блока предохранителей в среднем разъёме

Концевик, повороты и управление центральным замком можно взять на белом блоке над блоком предохранителей.

Рулевую накладку можно не снимать. Силовые провода и провода от антенны иммобилайзера идут справа от рулевой колонки.

Обход иммобилайзера - разрыв одного из проводов штатной антенны. 2 чёрных провода (после разъёма переходят в красный и белый) от антенны справа от рулевой колонки. Вокруг чипа 4 витка проводом от valet. Питание на катушку реле можно подавать с провода acc автосигнализации.

Точки подключения автосигнализации на Subaru Impreza 2007, правый руль, АКПП

Точки подключения автосигнализации на Subaru Impreza 2008

Точки подключения автосигнализации на Subaru Impreza 2008, правый руль

Точки подключения автосигнализации на Subaru Impreza 2010 год

Жгут замка:
+12 - белый
Зажигание 1 - зелёный
Зажигание 2 - синий
Стартер 1 - белый/чёрный
Стартер 2 - белый/красный
АСС - жёлтый
Провода вплетал в месте, где жгут с замка уложен в пластмассовый поворотик. Там удобнее всего. Внизу на блоке предохранителей коричневый разъём, изнутри стоят провода с замка - там не все.

Центральный замок (-) -. светлый зеленый (закрытие) и синий/черный (открытие) тонкие, жгут из двери водителя.

Приборка:
Повороты - белый/красный и серый
Контроль - бледно/зеленый с черной полосой, 3 пин слева нижнего ряда или коричневый, 1 пин слева верхний ряд.

Концевики дверей:
Водителя - синий/белый
Правая задняя - белый/красный
Расположены в ногах водителя, под крышкой, белый горизонтальный разъём ближний, один из трех.
Переднего пассажира - синий/оранжевый
Левая задняя - желтый/белый
Багажник - желтый/синий
Расположены в ногах пассажира слева, под крышкой, белый разъём с тремя этими проводами.
На правой стороне этих проводов не нашел, тянул отдельно, объединял все диодами.
Светодиод «открытые двери» на приборке идет по цифре, сигнала там нет.

Давно подозревал, что одним из виновников просадки бортового напряжения является замок зажигания. Но, то не было времени, то по результатам замеров казалось, что не так уж и велико падение напруги, в общем проблема была, но не решалась…

Сегодня я таки до него добрался. Непосредственно на его контактах терялось минимум 0.1В, поэтому решил почистить контакты. Снять оказалось несложно, контактная группа держится одним винтиком, правда корпус завальцован. Корпус алюминиевый, поэтому сложностей со вскрытием никаких.

Почистил от грязи, зачистил контакты, аккуратно собрал, не теряя детали (точнее, пара шариков из белой пластмассовой фигни пыталась убежать, но были найдены и поставлены на место) :) Поставил на место и проверил — разница в напряжении исчезла.

Ещё поменял генератор, есть ощущение что диодному мосту кирдык. Благо есть запасной.

Subaru Legacy 1994, двигатель бензиновый 2.0 л., 250 л. с., полный привод, автоматическая коробка передач — своими руками

Машины в продаже

Subaru Legacy, 1994

Subaru Legacy, 1997

Subaru Legacy, 1995

Комментарии 8

Не знаешь, получится убрать аккуратно этот пластик что бы повернуть фишку как на рестайловый замке?

Привет. Сейчас не готов ответить, сегодня вечером либо завтра днем поверчу в руках те замки, что у меня есть, подумаю. Родной легасевый, импрезовский GD/GG и с легаси BL/BL валяются, посмотрю вживую.

Просто если аккуратно убрать пластик который я выделил красным квадратом, то там будет либо гибкий провод либо шинки. Все кто менял замки просто старые выкидывали и ни кто не раздербанивал.

Под пластиком определенно будут продолжения контактов — медные "шины" … замок у меня, правда, не абсолютно такой же, но полагаю, что конструкция у них всех более-менее идентичная: либо припаянные провода на торце, либо большая фишка с медными контактами.

Привет! а небыло такова наблюдения что табло приборов иногда светит тускло?

Приборка пересвечена светодиодами, они либо светят либо нет.
Симптомы были: заводишь холодный мотор — напряжение в норме, фары светят ярко, все работает хорошо и быстро, минут через 5-10 мотор прогревается и начинается: напряжение падает, любой потребитель ещё сильнее его просаживает, свет фар тусклеет, дворники еле елозят по стеклу, при включении поворотника начинает дергаться стрелка спидометра. Если немного поднять обороты — то вроде напряжение поднимается, свет поярче, но все равно все шевелится вяло. Из того, что вычитал в Интернета — такое обычно при пробое диодного моста в генераторе. Благо был ещё один, стало не идеально, но пободрее :)

А в замок полез — был ещё один момент: на горячем моторе иногда не хотел крутить стартер — поворачиваешь ключ, втягивающее делает и все. Стартер разбирал и чистил, потом менял — не помогло. Потом стал смотреть — если это не стартер, то кроме замка зажигания глючить нечему. Вчера после чистки ещё поездил немного, никаких щелчков, всегда сразу начала заводиться.

Хм ., за гениратор не знал что так бывает, По расходу не замечал при просадке не увеличивается?У меня на трассе была один раз такая штука, учитывая долеко не нармальный расход.Еду вечерком по темну с право, тошню, и замечаю что панель приборов ярко светит и фары как надои понемаю что и двиг ожил )выезжают из правого ряда и пошёл всех обгонять .Ощущение было что лошадей 200) расход упал на 5-6л .Хватило радости мин 15-20, чувствою движок перестаёт тянуть и свет потяхоньку тускнеет(.Дошло до того что пришлось остановиться, движок не мог поддерживать набранную скорость пока не упала вовсе и весь сэкономленный бензин сожрала с верху).Бортовое напряжение было такое тусклое вольт 9 наверно .Простоять пришлось мин40 и так и не отошло но стало по лучше, так и доехали до дома.Акум практически новый 62 не из дешовых.Вот сейчас мысля посетила может генератор вовсе отрубило в этот момент.

Про расход — хз, хотя слышал такое мнение. Думаю, что это возможно.

По поводу тяги — очень даже возможно, ведь при снижении бортовой напруги и параметры зажигания, по идее, ухудшаются. Мне показалось, что ехать стало лучше, но я осторожно подхожу к своим ощущениям.
"Эффект чистой машины" забавная штука (после мойки кажется, что машина лучше едет) :)

Марки и года (ориентировочно): модели с 1989 г.

Типичное расположение: в салоне под нижним кожухом рулевой колонки, висят на жгуте проводов.

Внешний вид:

Назначение выводов диагностического разъема:

1 — Используется для считывания и стирания кодов самодиагностики
2 — Используется для считывания и стирания кодов самодиагностики
3 — Используется для стирания кодов самодиагностики
4 — Используется для стирания кодов самодиагностики

Видео обзор разъемов диагностики OBDII

Примеры расположения разъема на отдельных моделях автомобилей Subaru

Subaru Impreza (1993-1998 гг.) Расположение: на жгуте под рулевой колонкой. Для доступа к шгуту снять фальшпанель
Subaru Legacy (1989-1999 гг.) Расположение: на жгуте под рулевой колонкой. Для доступа к шгуту снять фальшпанель

Марки и года (ориентировочно): часть моделей до 1997 г. (в основном, американские модели, например, Subaru Alcyone SVX)

Типичное расположение: в салоне под торпедой со стороны водителя.

Внешний вид:

Назначение выводов диагностического разъема:

1 — Вывод для инициализации самодиагностики системыуправления двигателем MPFI
2 — Вывод для считывания кодов неисправностей системыуправления двигателем MPFI
3 — Вывод для стирания кодов неисправностей подушекбезопасности
5 — Вывод для инициализации самодиагностики усилителярулевого управления
6 — Вывод для считывания кодов неисправностей усилителярулевого управления
7 — Вывод для считывания кодов неисправностей усилителярулевого управления
8 — Вывод для считывания кодов неисправностей passivebelt
9 — Вывод для считывания кодов неисправностей подушекбезопасности
10 — Масса

3) Тип разъема №3 — 9-ти контактный желтый прямоугольный разъем

Марки и года (ориентировочно): модели с 1993 г.

Примечание: Назначение выводов разъема не совпадает с назначением выводованалогичного разъема на Nissan.

Типичное расположение: в салоне под торпедой со стороны водителя.

Внешний вид:

Назначение выводов диагностического разъема:

2 — Линия диагностики для дилерского прибора SSM (SubaruSelect Monitor)
3 — Линия диагностики для дилерского прибора SSM (SubaruSelect Monitor)
9 — Масса

4) Тип разъема №4 — специальный диагностический разъем Subaru длядиагностики антиблокировочной системы (ABS)

Марки и года (ориентировочно): модели с 1997 г.

Типичное расположение: в салоне под торпедой со стороны водителя, нажгуте проводов.

Внешний вид:

5) Тип разъема №5 — 16-ти контактный разъем OBD-II-Subaru в форме трапеции

Марки и года (ориентировочно): модели американского рынка — все с 1996г. включительно (поддерживается OBD-II); модели европейского рынка -с 1999 г. (протокол OBD-II не поддерживается), с 2001 г. -поддерживается протокол OBD-II
Примечание: здесь приведена нумерация выводов аналогично общим OBD-II (SAE)стандартам. Нумерация выводов в документации Subaru отличается отOBD-II (SAE) Типичное расположение: в салоне под торпедой со стороны водителя. Внешний вид:

Назначение выводов диагностического разъема:

4 — Заземление кузова
5 — Сигнальное заземление
6 — Линия CAN-High, J-2284
7 — К-линия диагностики (ISO 9141-2 и ISO/DIS 14230-4)
9 — Тактовый сигнал SSM
11 — Тактовый сигнал SSM
12 — SSM to ECM signal — линия передачи данных отдилерского диагностического прибора SSM (Subaru SelectMonitor) в ЭБУ
13 — ECM to SSM signal — линия передачи данных от ЭБУ вдилерский диагностический прибор SSM (Subaru Select Monitor)
14 — Линия CAN-Low, J-2284
15 — L-линия диагностики (ISO 9141-2 и ISO/DIS 14230-4)
16 — Питание +12В от АКБ

Проверка состояния и замена контактной группы выключателя зажигания Subaru Legacy Outback

Проверка состояния и замена контактной группы выключателя зажигания

Выключатель зажигания оборудован сигнальным зуммером, извещающим водителя о необходимости извлечения повернутого в положение LOCK или АСС ключа при открывании левой передней двери, - для отключения зуммера достаточно извлечь ключ из замка.

1. Снимите нижнюю секцию отделки панели приборов (см. Главу Кузов).
2. Снимите нижнюю крышку кожуха рулевой колонки (см. Главу Подвеска и рулевое управление).
3. Отпустите фиксатор и рассоедините контактный разъем электропроводки выключателя зажигания на жгуте кузовной электропроводки.

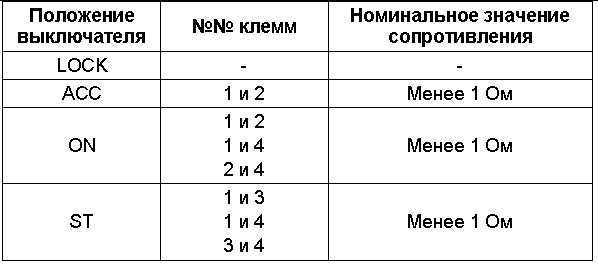

4. Поворачивая пластину ключа зажигания в каждое из рабочих положений, замерьте сопротивление между соответствующими клеммами контактного разъема выключателя. Сравните результаты измерений с требованиями, изложенными в таблице.

5. Неисправную контактную группу замените (см. ниже).

1. Отсоедините отрицательный провод от батареи.
2. Снимите рулевую колонку (см. Главу Подвеска и рулевое управление) и зажмите ее в тиски с мягкими губками.

3. Высверлите крепежные болты и снимите контактную группу.

4. Установка производится в обратном порядке, - не забудьте заменить крепежные болты.

Видео про "Проверка состояния и замена контактной группы выключателя зажигания" для Subaru Legacy Outback

Автомобиль НЕ ЗАВОДИТСЯ!? Часть первая - Как искать ИСКРУ? Не работает звуковой сигнал (гудок). Ремонтируем шлейф руля и подушек (улитку)

14.37.1 Схемы электрических соединений
Схемы электрических соединенийПрежде чем приступать к диагностике отказа какого-либо из контуров, проверьте состояние защищающих его предохранителей и прерывателей цепи (если таковые предусмотрены). Удостоверьтесь в полноте заряда батареи и проверьте качество контактных соединений проводов, подс.

14.37.2 Распределение заземления
Распределение заземления

14.37.3 Подушки безопасности
Подушки безопасности 4-цилиндровые модели 6-цилиндровые модели

14.37.4 Система кондиционирования воздуха
Система кондиционирования воздуха Система кондиционирования воздуха с ручным управлением Автоматическая система кондиционирования воздуха, 4-цилиндровые модели Автоматическая система кондиционирования воздуха, 6-цилиндровые модели .

14.37.5 Система антиблокировки тормозов (ABS)
Система антиблокировки тормозов (ABS)

14.37.6 Система управления автоматической трансмиссии
Система управления автоматической трансмиссии 4-цилиндровые модели 6-цилиндровые модели

14.37.7 Аудиосистема
Аудиосистема

14.37.8 Система заряда
Система заряда

14.37.9 Комбинация приборов
Комбинация приборов 4-цилиндровые модели 6-цилиндровые модели

14.37.10 Система управления скоростью (темпостат)
Система управления скоростью (темпостат) С переключателем на центральной панели, 4-цилиндровые модели С переключателем на рулевой колонке, 4-цилиндровые модели 6-цилиндровые модели

14.37.11 Дверные замки
Дверные замки

14.37.12 Измеритель температуры охлаждающей жидкости двигателя
Измеритель температуры охлаждающей жидкости двигателя

14.37.13 Электрооборудование двигателя
Электрооборудование двигателя 4-цилиндровые модели с OBD Subaru 4-цилиндровые модели с OBD II 6-цилиндровые модели .

14.37.14 Измеритель запаса топлива
Измеритель запаса топлива 4-цилиндровые модели 6-цилиндровые модели

14.37.15 Неотключаемый двухступенчатый редуктор
Неотключаемый двухступенчатый редуктор

14.37.16 Передняя розетка электропитания
Передняя розетка электропитания

14.37.17 Привод регулировки фар
Привод регулировки фар

14.37.18 Клаксон
Клаксон

14.37.19 Система иммобилизации двигателя
Система иммобилизации двигателя 4-цилиндровые модели 6-цилиндровые модели

14.37.20 Единый замок
Единый замок

14.37.21 Огни заднего хода
Огни заднего хода

14.37.22 Габаритные огни и подсветка приборов
Габаритные огни и подсветка приборов 4-цилиндровые модели 6-цилиндровые модели

14.37.23 Противотуманные фары
Противотуманные фары 4-цилиндровые модели 6-цилиндровые модели

14.37.24 Фары
Фары

14.37.25 Внутреннее освещение
Внутреннее освещение

14.37.26 Стоп-сигналы
Стоп-сигналы Модели Седан Модели Универсал

14.37.27 Указатели поворотов и аварийная сигнализация
Указатели поворотов и аварийная сигнализация

14.37.28 Контрольная лампа давления масла
Контрольная лампа давления масла

14.37.29 Дисплей вывода показаний датчика температуры наружного воздуха
Дисплей вывода показаний датчика температуры наружного воздуха

14.37.30 Контрольная лампа взведения стояночного тормоза/уровня тормозной жидкости
Контрольная лампа взведения стояночного тормоза/уровня тормозной жидкости

14.37.31 Электропривод сидений
Электропривод сидений

14.37.32 Электропривод стеклоподъемников
Электропривод стеклоподъемников

14.37.33 Вентилятор системы охлаждения
Вентилятор системы охлаждения 4-цилиндровые 6-цилиндровые

14.37.34 Задняя розетка электропитания
Задняя розетка электропитания

14.37.35 Задние туманные фонари
Задние туманные фонари

14.37.36 Электроообогрев заднего стекла
Электроообогрев заднего стекла

14.37.37 Электропривод дверных зеркал заднего вида
Электропривод дверных зеркал заднего вида

14.37.38 Контрольная лампа «Пристегните ремни»
Контрольная лампа «Пристегните ремни»

14.37.39 Обогрев сидений
Обогрев сидений

14.37.40 Система запуска
Система запуска

14.37.41 Электропривод верхнего люка
Электропривод верхнего люка

14.37.42 Система динамической стабилизации (VDC)
Система динамической стабилизации (VDC) 4-цилиндровые модели 6-цилиндровые модели

14.37.43 Очистители/омыватели ветрового стекла
Очистители/омыватели ветрового стекла

14.37.44 Очиститель/омыватель заднего стекла, модели Универсал
Очиститель/омыватель заднего стекла, модели Универсал

14.37.45 Электрообогрев стеклоочистителей
Электрообогрев стеклоочистителей

14.37.46 Распределение питания
Распределение питания
