Мотоцикл Иж 6.113-05. Двигатель с коробкой передач в разрезе.

Двигатель с коробкой передач в разрезе. 1 – кольцо уплотнительное, 2 – головка цилиндра, 3 – кольцо уплотнительное, 4 – цилиндр левый, 5 – поршень в сборе, 6 –подшипник игольчатый,

7 – палец поршня, 8 – кольцо стопорное, 9 – прокладка цилиндра, 10 – маховик выносной. 11 – прокладка, 12 – вал коленчатый левый, 13 – крышка левая, 14 – насос водяной, 15 – звездочка вала коленчатого, 16 – манжета, 17 – шайба волнообразная, 18 – подшипник №6-304.А, 19 – шайба регулировочная, 20 – шайба регулировочная, 21 – диск нажимной сцепления, 22 – гайка фасонная, 23 – барабан сцепления внутренний, 24 – втулка распорная наружного барабана, 25 – подшипник № 204. 26 – кольцо установочное, 27 – кольцо стопорное, 28 – диск ведомый муфты сцепления, 29 – диск ведущий муфты сцепления, 30 – диск опорный муфты сцепления, 31 – барабан наружный муфты сцепления, 32 – цепь моторной передачи, 33 – шайба регулировочная, 34 – подшипник №203, 35 – вал переключения передач, 36 – крышки картера правая в сборе, 37 – картер, 38 – вал вторичный, 39 – шайба установочная, 40 – вал червячный, 41 - шайба, 42 – вал промежуточный с шестернями, 43 – вал первичный с шестернями, 44 – шарик, 45 – стержень упорный муфты сцепления, 46 – шайба регулировочная, 47 – шайба, 48 – вал пускового механизма, 49 – отражатель, 50 – кольцо уплотнительное, 51 – втулка, 52 – свеча зажигания, 53 – цилиндр правый, 54 – кольцо уплотнительное, 55 – вал коленчатый правый, 56 – шпонка, 57 – генератор, 58 – шпонка, 59 – кулачок прерывателя. 60 – болт, 61 –манжета правая с крышкой, 62 – подшипник № 205. 63 – кольцо, 64 –толкатель муфты сцепления, 65 – колпачок, 66 – гайка вторичного вала, 67 – кольцо пружинное, 68 – шайба стопорная, 69 – манжета, 70 – звездочка вторичного вала, 71 – подшипник № 203, 72 – шайба регулировочная, 73 – кулачок автомата, 74 – шплинт, 75 – шайба, 76 – болт.

СОДЕРЖАНИЕ (Мотоцикл Иж 6.113-05)
стр.
1.0. Введение 3
1.1. Меры безопасности при эксплуатации мотоцикла 4
2.0. Общие указания 4
2.1. Подготовка к эксплуатации 5
2.2 Пуск двигателя 6
2.3 Обкатка нового мотоцикла 6
3.0 Технические данные и характеристики 6
3.1 Общие данные 6
3.2 Двигатель 7
3.3 Силовая передача 7
3.4 Ходовая часть 7
3.5 Электрооборудование 8
3.6 Заправочные емкости 8
3.7 Регулировочные данные 9
3.8 Сведения о содержании драгоценных металлов в мотоцикле 9
4.0 Органы управления и приборы 10
5.0 Техническое обслуживание 13
5.1 Двигатель 13
5.1.1 Замена деталей цилиндропоршневой группы 13
5.1.2 Сцепление 14
5.1.3 Коробка передач 15
5.1.4 Система жидкостного охлаждения 15
5.2 Система питания и выпуска 17
5.2.1 Бак топливный 17
5.2.2 Бензокраник 17
5.2.3 Карбюратор 17
5.2.4 Система впуска 20
5.2.5 Система выпуска 21
5.3 Ходовая часть 21
5.3.1 Подвеска переднего колеса 21
5.3.2 Рулевая колонка 23
5.3.3 Подвеска заднего колеса 23
5.3.4 Седло 24
5.3.5 Колеса 24
5.3.6 Тормоза 25
5.3.7 Цепь привода заднего колеса 28
5.3.8 Редуктор спидометра 29
5.4 Электрооборудование 29
5.4.1 Генератор 29
5.4.2 Аккумуляторная батарея 31
5.4.3 Выпрямитель-регулятор напряжения 31
5.4.4 Установка опережения зажигания 31
5.4.5 Свеча зажигания 33
5.4.6 Фара 33
5.4.7 Включатели стоп-сигналов 33
5.4.8 Звуковой сигнал 34
5.4.9 Электронный прерыватель указателей 34
5.4.10 Плавкий предохранитель 10А 34
5.4.11 Провод свечи 34
5.5 Виды и периодичность технического обслуживания 34
5.5.1 Порядок технического обслуживания 36
5.6 Возможные неисправности и методы их устранения 37
6.0 Консервация и хранение 42
7.0 Подшипники, применяемые на мотоцикле 42
8.0 Резинотехнические изделия, применяемые на мотоцикле 43
9.0 Величина моментов затяжек резьбовых соединений 43
10.0 Дополнение от редактора 44
10.1 Консервация 44
10.2 Ремонт в пути 45
10.3 Схема электрическая (в цвете) 48
10.4 Двигатель с коробкой передач в разрезе 49

Электросхемы отечественных мотоциклов ИЖ юпитер-5, планета, ИЖ юнкер, ИЖ49. Для увеличения схемы нажмите на неё. Так-же вы можете скачать бесплатно и по прямой ссылке архив со схемами иж.

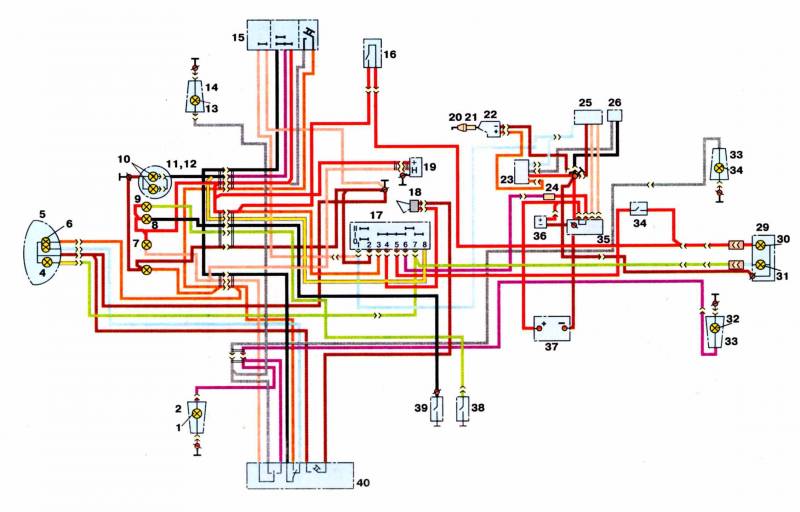

Электросхемы систем зажигания мотоцикла ИЖ юпитер 5

1 - лампа стояночного света - А 12-4; 2 - лампа дальнего - ближнего света фары - А 12-45:40; 3 - контрольная лампа работы генератора - А 12-1; 4, 5 - лампы подсветки шкалы спидометра - АМН 12-3; 6, 16, 17, 20, 23, 30 - лампы фонарей-указателей поворота мотоцикла и бокового прицепа; 7 - комбинированный переключатель (правый переключатель); 8 - выключатель "стоп-сигнала" тормоза переднего колеса; 9 - прерыватель; 10 - свеча зажигания; 11 - катушка зажигания; 12 - генератор; 13 - выпрямитель-регулятор напряжения БПВ14-10; 14 - выключатель "стоп-сигнала" тормоза колеса; 15, 19 - лампы габарита бокового прицепа - А 12-5; 18 - лампа стоп-сигнала бокового прицепа - А 12-21-3; 21 - лампа стоп-сигнала мотоцикла - А 12- 21-3; 22 - лампа заднего габаритного фонаря мотоцикла - А 12-5; 24 - аккумуляторная батарея; 25 - предохранитель; 26 - включатель лампы "нейтрали"; 27 - выключатель зажигания; 28 - звуковой сигнал; 29 - переключатель сигнализации (левый переключатель); 31 - прерыватель указателей поворота; 32 - контрольная лампа дальнего света фары - А 12-1; 32 - контрольная лампа "нейтраль" - А 12-1; 33 - контрольная лампа фонарей-указателей поворота - АМН 12-3;
Условные обозначения на блоке БПВ14-10 (поз. 12,13): XI - "-" обмотки возбуждения; Х2 - "-" аккумуляторной батареи ("масса"); ХЗ - "+" вывод на контрольную лампу; Х4, Х5, Х7 - фазы статорной обмотки генератора; Х8 - "+" аккумуляторной батареи.

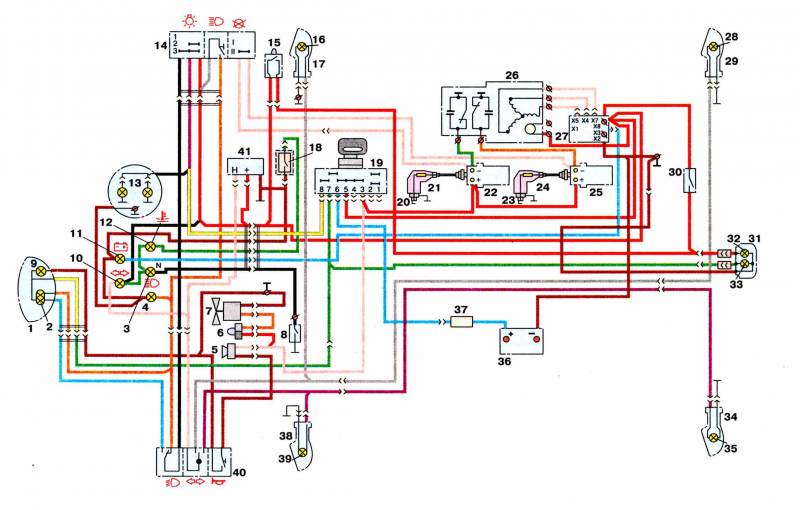

ИЖ Планета-5 (электронная система зажигания)
1, 13, 28, 32 - лампы А 12-21-3 фонаря-указателя поворота; 2, 14, 27, 33 - фонари-указатели поворота; 3 - контрольная лампа А 12-1 "дальний свет"; 4 - лампа А 12-4 - стояночного света; 5 - фара; 6 - лампа А 12-45-40 дальнею - ближнего света фары; 7 - контрольная лампа АМН 12-3-1 указателя поворота; 8 - контрольная лампа А 12-1 "нейтраль"; 9 - контрольная лампа А 12 "масло"; 10 - лампа АМН 12-3-1 освещение спидометра; 11 - спидометр; 12 - щиток приборов; 15 - комбинированный переключатель (правый переключатель); 16 - выключатель "стоп-сигнала" тормоза переднего колеса; 17 - выключатель зажигания; 18 - звуковой сигнал; 19 - прерыватель указателей поворота; 20 - свеча зажигания; 21 - свечной наконечник; 22 - катушка зажигания; 23 - коммутатор; 24 - предохранитель; 25 - генератор; 26 - датчик; 29 - лампа А 12-21-4 стоп-сигнала; 30 - задний фонарь; 31 - лампа А 12-5 заднего габаритного фонаря мотоцикла; 34 - выключатель "стоп-сигнала" тормоза заднего колеса; 35 - выпрямитель-регулятор напряжения; 36 - конденсатор 2200 мкф 63В; 37 - аккумуляторная батарея; 38 - клапан-датчик подачи масла; 39 - включатель лампы "нейтраль"; 40 - переключатель сигнализации (левый переключатель).

1 - фара ФГ 137Б2; 2 - лампа 12-45-40; 3, 4, 11, 12 - лампы А 12-1; 5 - звуковой сигнал С205Б; 6 - термореле включения электровентилятора 661.3710; 7 - электровентилятор; 8 - выключатель лампы "нейтраль"; 9 - лампа А 12-4; 10, 13 - лампа АМН 12-3-1; 14 - комбинированный переключатель (правый переключатель); 15 - выключатель ИЖВК 103; 16, 28, 32, 35, 39 - лампы А 12-21-3; 17, 29, 34, 38 - фонари -указатели поворота; 18 - датчик сигнализатора перегрева ТМ111; 19 - выключатель зажигания; 20, 23 - свечи зажигания; 21, 24 - свечные наконечники; 22, 25 - катушки зажигания; 26 - генератор ГП7; 27 - выпрямитель-регулятор напряжения БПВ14-10; 33 - лампа А 12-5; 30 - выключатель ИЖВК107; 31 - задний фонарь 111.3716; 36 - аккумуляторная батарея; 37 - предохранитель; 40 - переключатель сигнализации (левый переключатель); 41 - прерыватель указателей поворота.

Электросхемы систем зажигания мотоцикла ИЖ юпитер 5

Электросхемы отечественных мотоциклов ИЖ юпитер-5, планета, ИЖ ИЖ49, юнкер. Для увеличения схемы нажмите на Так. неё-же вы можете скачать бесплатно и по прямой архив ссылке со схемами иж.

Электросхемы систем зажигания юпитер ИЖ мотоцикла 5

1 - лампа стояночного света - А 12-4; 2 - лампа ближнего - дальнего света фары - А 12-45:40; 3 - контрольная лампа генератора работы - А 12-1; 4, 5 - лампы подсветки шкалы спидометра - лампы 12-3; 6, 16, 17, 20, 23, 30 - АМН фонарей-указателей поворота мотоцикла и прицепа бокового; 7 - комбинированный переключатель (правый переключатель); 8 - стоп "выключатель-сигнала" тормоза переднего колеса; 9 - свеча; 10 - прерыватель зажигания; 11 - катушка зажигания; 12 - генератор; 13 - регулятор-выпрямитель напряжения БПВ14-10; 14 - выключатель "стоп-тормоза" сигнала колеса; 15, 19 - лампы габарита бокового лампа - А 12-5; 18 - прицепа стоп-сигнала бокового прицепа - А 12-21-3; 21 - стоп лампа-сигнала мотоцикла - А 12- 21-3; 22 - лампа заднего фонаря габаритного мотоцикла - А 12-5; 24 - аккумуляторная батарея; 25 - предохранитель; 26 - лампы включатель "нейтрали"; 27 - выключатель зажигания; 28 - звуковой переключатель; 29 - сигнал сигнализации (левый переключатель); 31 - прерыватель поворота указателей; 32 - контрольная лампа дальнего света контрольная - А 12-1; 32 - фары лампа "нейтраль" - А 12-1; 33 - контрольная лампа указателей-фонарей поворота - АМН 12-3;

ИЖ Планета-5 (система электронная зажигания)
1, 13, 28, 32 - лампы А 12-21-3 фонаря-указателя фонари; 2, 14, 27, 33 - поворота-указатели поворота; 3 - контрольная лампа А 12-1 "свет дальний"; 4 - лампа А 12-4 - стояночного света; 5 - фара; 6 - дальнею А 12-45-40 лампа - ближнего света фары; 7 - контрольная АМН лампа 12-3-1 указателя поворота; 8 - контрольная лампа А 12-1 "контрольная"; 9 - нейтраль лампа А 12 "масло"; 10 - лампа АМН 12-3-1 спидометра освещение; 11 - спидометр; 12 - щиток приборов; 15 - комбинированный правый (переключатель переключатель); 16 - выключатель "стоп-сигнала" переднего тормоза колеса; 17 - выключатель зажигания; 18 - звуковой прерыватель; 19 - сигнал указателей поворота; 20 - свеча зажигания; 21 - наконечник свечной; 22 - катушка зажигания; 23 - коммутатор; 24 - предохранитель; 25 - датчик; 26 - генератор; 29 - лампа А 12-21-4 стоп-сигнала; 30 - задний лампа; 31 - фонарь А 12-5 заднего габаритного фонаря мотоцикла; 34 - стоп "выключатель-сигнала" тормоза заднего колеса; 35 - регулятор-выпрямитель напряжения; 36 - конденсатор 2200 мкф аккумуляторная; 37 - 63В батарея; 38 - клапан-датчик подачи включатель; 39 - масла лампы "нейтраль"; 40 - переключатель сигнализации (переключатель левый).

1 - фара ФГ 137Б2; 2 - лампа 12-45-40; 3, 4, 11, 12 - лампы А 12-1; 5 - сигнал звуковой С205Б; 6 - термореле включения электровентилятора 3710.661; 7 - электровентилятор; 8 - выключатель лампы "нейтраль"; 9 - лампа А 12-4; 10, 13 - лампа АМН 12-3-1; 14 - комбинированный переключатель (правый выключатель); 15 - переключатель ИЖВК 103; 16, 28, 32, 35, 39 - лампы А 12-21-3; 17, 29, 34, 38 - фонари -поворота указатели; 18 - датчик сигнализатора перегрева ТМ111; 19 - зажигания выключатель; 20, 23 - свечи зажигания; 21, 24 - свечные наконечники; 22, 25 - зажигания катушки; 26 - генератор ГП7; 27 - выпрямитель-регулятор БПВ14 напряжения-10; 33 - лампа А 12-5; 30 - выключатель ИЖВК107; 31 - задний 111 фонарь.3716; 36 - аккумуляторная батарея; 37 - предохранитель; 40 - сигнализации переключатель (левый переключатель); 41 - прерыватель указателей Электросхема.

В отличие от аналогичных моделей мотоциклов советского времени, схема электрической проводки мотоцикла ИЖ Юпитер 5 предусматривает работу от аккумуляторной батареи с воздушным охлаждением оборудования. Это вызывает много проблем у владельцев. В статье даются рекомендации по модернизации, решающей проблемы с искрообразованием.

Общая схема электрооборудования

Не зависимо от того, будете вы ремонтировать свой мотоцикл или улучшать его, все работы будут основываться, на представленной ниже схеме. Это универсальная схема проводки на ИЖ Юпитер 5 12 вольт, которая подходит к ранним модификациям, поздним моделям, в том числе люксовым одиночным и Юпитерам с коляской.

Проводка ИЖ Юпитер 5 схема подключения:

Подробная схема проводки ИЖ Юпитер 5 — проблемы и их решения

В этой статье Вы узнаете, как выглядит схема проводки ИЖ Юпитер, как ее улучшить, и другую полезную информацию по теме.

Схема проводки ИЖ Юпитер 5 кажется, совсем простой до первого ремонта. На деле разобраться в хитросплетениях проводов довольно непросто, особенно если приходится менять крупный кусок или всю проводку целиком. Для этих целей обязательно знать или иметь перед собой подробную схему и уже руководствуясь ею проводить ремонт мотоцикла. Ниже, вы узнаете, как выглядит схема проводки ИЖ Юпитер, как ее улучшить, и другую полезную информацию по теме.

Проблемы, связанные с проводкой

Практика показывает, что если мотоцикл хранился в сухом гараже и не подвергался сомнительным переделкам, то схема проводки Юпитер 5 живет очень долго. Время от времени нужно менять некоторые расходники, вроде ламп и катушек зажигания, а в остальном она функционирует достаточно стабильно. Однако это не всегда так и проблемы случаются, например:

обрывы проводов;
замыкание электросети;
выход их строя отдельных ответвлений цепи;
слабый свет от ламп накаливания;
неправильная работа индикаторов;
пропуска зажигания;
снижение мощности мотора;
полный отказ работы системы.

Описанные выше проблемы могут возникать как по причине естественного износа элементов проводки, так и после некомпетентного вмешательства в цепь. Универсального решения проблемы в данном случае нет и чтобы узнать, что стало причиной поломки следует запастись терпением и иметь некоторые элементарные знания технической части мотоцикла. Прежде всего следует обзавестись мультиметром или собрать примитивный индикатор сети с помощью 12 вольтовой лампочки, чтобы «прозвонить» проводку на предмет обрывов. Найдя работающий неправильно узел цепи или обрыв проводки его нужно будет устранить, заново проверить работоспособность сети и так далее, до полного восстановления работы.

Диагностика и ремонт двигателя

Найти причину поломки порой невозможно после одного визуального осмотра. В некоторых случаях необходима полная разборка двигателя ИЖ Юпитер 5. Но если вы выяснили причину, то можете самостоятельно быстро решить проблему. Вот примеры основных неисправностей и рекомендации по ремонту:

Если у вас проворачивается кикстартер на коленчатом валу, необходимо:
При неправильном подборе масла, особенно если залито очень вязкое зимой, необходимо подобрать более правильный температурный режим.
Если ослабла пружина пускового механизма, необходимо произвести ее замену.
В случае, когда в карбюратор не попадает горючее, следует произвести его чистку в растворителе, а также продуть каналы и шланг подачи топлива воздухом под давлением.
При отсутствии искры в камере сгорания замените свечу или произведите ее отчистку.
Когда заедает дроссельная заслонка, необходимо отрегулировать ее привод и произвести чистку карбюратора.
Если двигатель работает неустойчиво или запускается не с первого раза, стоит проверить:
- Систему подачи топлива. Возможно, топливная смесь перенасыщена воздухом. Решением такой проблемы станет замена воздушных фильтров и установка новых прокладок.

Исправен ли конденсатор. Если между контактами происходит сильное искрение, конденсатор подлежит замене.

Следует произвести чистку дренажного отверстия топливного бочка.

Очистка и продувка каналов и жиклеров карбюратора.

Это основные проблемы, которые могут встретиться при эксплуатации. Как разобрать двигатель ИЖ Юпитер 5 подробно написано в книге технического обслуживания, выданной при покупке. Все изложенное в ней написано понятным текстом, со схемами и детальным руководством. Не только ремонт советского агрегата под силу любому владельцу.

Существует много вопросов о том, как собрать двигатель ИЖ Юпитер 5 самостоятельно, производя его доработку. Например, установка более надежного карбюратора или более стильного и громкого глушителя производится достаточно быстро без значительных финансовых вложений.

Тюнинг двигателя ИЖ Юпитер своими руками возможен, если вы располагаете достаточным количеством времени и обладаете энтузиазмом. Достаточно лишь проявить упорство.

Мотоцикл имеет выгодное соотношение стоимости, качества сборки и требованиям к обслуживанию. Идеальный вариант для людей с небольшим бюджетом, и тех, кто хочет получить универсальную технику. Однако частые поломки будут отнимать много времени. К этому стоит быть готовым, поскольку некоторым байкам может быть 40-50 лет.
