Протяжка клапанной крышки форд ц макс
Начало давить масло из под прокладки клапанной крышки со стороны распредвалов и в свечные колодцы.
Что-ж, значит пора менять прокладку.
Был куплен комплект прокладок ELWIS (на фото). Со слов продавцов, данную фирму возили много — претензий не было. И ценник реально ниже иных фирм, всего-то вышло 460 руб.
В снятии клапанной крышки нет ничего сложного. Из того, что понадобилось плюсом, стала удлиненная гаечная головка на 8, т.к. обычной не откручивались шпильки.
Какой фирмы стояла прокладка — не идентифицированно, но на вид такая-же как и ставил.
А вот теперь вопрос, нормальный цвет масла в движке?
ПС: на первых двух фото очень темновато получилось — в реале масло всетлее, как на последующих фото. Да и вообще на фото как-то более ужасно, чем выглядит в реалии.
ППС: уже второй раз заливаю масло Lukoil Genesis Armortech 5W-30. Уже тысяч 14 на нем машинка пробежала. Ранее заливал оригинальное Форд. Что заливалось бывшим владельцем — не известно (машинка была куплена в автосалоне).
Сегодня решил заморочится с заменой прокладочки под крышку клапанную. Не так давно, при замене свечей, заметил, что в четвертый колодец поступает масло.
Купил на экзисте вот такие прокладки, вроде как испанские:
Ну а далее ничего особенно сложного. Снял крышку двигателя, дренажную трубку, снял колпаки со свечек, выкрутил свечи, что впрочем не обязательно, но мне было интересно посмотреть, не было ли в других колодцах масла.
Единственное что доставило немного хлопот, так это вот этакие шпилечки,
на них головку не оденешь, а ключом рожковым не везде подлезешь.
Ну вроде как все открутил, всего 14 гаек-шпилек.
Но крышку сразу снять не удалось. Прикипела очень хорошо. С левой стороны с угла (больше не где), поддев отверткой, аккуратно приподнял и снял крышку.
А новые прокладки оказались немного тоньше оригинальных, но шире, по высоте больше.
Это возможно из за того, что старые, при притягивании сжимаются. Но это моя личная версия. Хотя вставились в паз жестко.
Обратно собирал в последовательности наоборот.

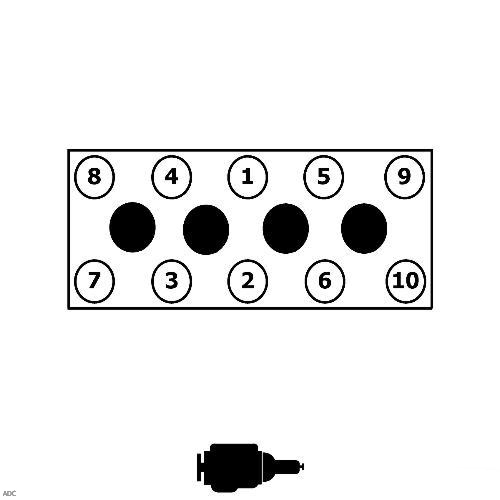

А, забыл, затягивал крышку по этой схеме:
Ступень 01 5 Nm Ступень 02 15 Nm Ступень 03 45 Nm Ступень 04 90° Ступень 05 90°
Впускной коллектор
Выпускной коллектор
Свечи зажигания
Труба распределителя топлива
Датчик детонации
Датчик положения коленвала
Ременный шкив - насоса охлажд. средств
Насос подачи охлаждающих средств
Центральный винт коленчатого вала
Ведущий диск сцепления
Ведомый диск
Маховик
Преобразователь крутящего момента
Винт(ы) спуска масла
Цепная звёздочка масляного насоса
Масляный картер
Корпус масляного фильтра
Масляный насос
Держатель двигателя
Подшипник двигателя
Стопор против проворачивания
Агрегатный кронштейн
Пластина(-ы) жёсткости подрамника
Кислородный датчик
Генератор
Стартёр
Компрессор кондиционера
Моменты затяжки на передней ходовой части
Передняя распорка купола
Амортизационная стойка
Шток поршня амортизатора
Карданный шарнир рулевого механизма
Рулевая передача
Напорная магистраль на рулевом механизме
Обратный слив на рулевом механизме
Нижний поперечный рычаг подвески переднего моста
Крепление колеса
золотистые гайки крепления колеса, стальной(ые) обод(ы) колес 90 Nm стальной(ые) обод(ы) колес, серебристые гайки крепления колеса 130 Nm алюминиевый(е) обод(ы) колес 130 Nm алюминиевый(е) обод(ы) колес, Замки колёсных дисков 130 Nm с двухкомпонентным замком колёсного диска, алюминиевый(е) обод(ы) колес 110 Nm
Ступица/подшипник ступицы переднего колеса
Поперечная рулевая тяга на рулевом механизме
Головка поперечной рулевой тяги на поворотном кулаке
Наконечник поперечной рулевой тяги на поперечной рулевой тяге
Подшипник стабилизатора переднего моста на подрамнике
Стойка стабилизатора переднего моста на амортизационной стойке
Стойка стабилизатора переднего моста на стабилизаторе
Шарнир независимой подвески переднего моста на поворотном кулаке
Шарнир независимой подвески переднего моста на поперечном рычаге подвески
Моменты затяжки тормоза
Суппорт дискового тормоза передних колёс
Суппорт дискового тормоза задних колёс
Кронштейн суппорта дискового тормоза задних колёс
Кронштейн суппорта дискового тормоза передних колёс
Датчик - числа оборотов колеса
Тормозной шланг
Моменты затяжки для коробки передач
Выжимной цилиндр
Фланцевое соединение коробки передач с двигателем
Держатель коробки перемены передач
Подшипник коробки перемены передач
Приводной вал
Резьбовая пробка маслоналивного отверстия коробки передач
с автоматической КПП, 7 передача CFT23 30 Nm со ступенчатой 5-ходовой коробкой передач, Коробка передач MTX 75 35 Nm винт(ы) контроля масла со ступенчатой 5-ходовой коробкой передач, Коробка передач IB5 35 Nm винт(ы) контроля масла
Винт(ы) контроля масла
Резьбовая пробка маслосливного отверстия коробки передач
с автоматической КПП, 7 передача CFT23 30 Nm со ступенчатой 5-ходовой коробкой передач, Коробка передач MTX 75 35 Nm
Моменты затяжки на задней ходовой части
Балка заднего моста
Подшипниковая опора стабилизатора заднего моста
Продольный рычаг подвески заднего моста
Верхний поперечный рычаг подвески заднего моста
Задний нижний поперечный рычаг подвески заднего моста
на несущей балке моста, Ступень 01 8 Nm эксцентриковый винт на несущей балке моста, Ступень 02 90 Nm на поворотном кулаке 115 Nm
Передний нижний поперечный рычаг подвески заднего моста
Крепление колеса
золотистые гайки крепления колеса, стальной(ые) обод(ы) колес 90 Nm стальной(ые) обод(ы) колес, серебристые гайки крепления колеса 130 Nm алюминиевый(е) обод(ы) колес 130 Nm алюминиевый(е) обод(ы) колес, Замки колёсных дисков 130 Nm с двухкомпонентным замком колёсного диска, алюминиевый(е) обод(ы) колес 110 Nm
Корпус подшипника, на головке блока цилиндров 10 Nm Затянуть болт(-ы) равномерно в несколько приёмов от центра к краю.
Вакуумный насос
Подшипник распределительного вала
Приводная шестерня распределительного вала
Натяжной ролик зубчатого ремня
Направляющий ролик зубчатого ремня привода распредвала
Направляющая зубчатого ремня
Направляющая зубчатого ремня шестерни коленвала
Кожух зубчатого ремня
Верхний кожух зубчатого ремня
Нижний кожух зубчатого ремня

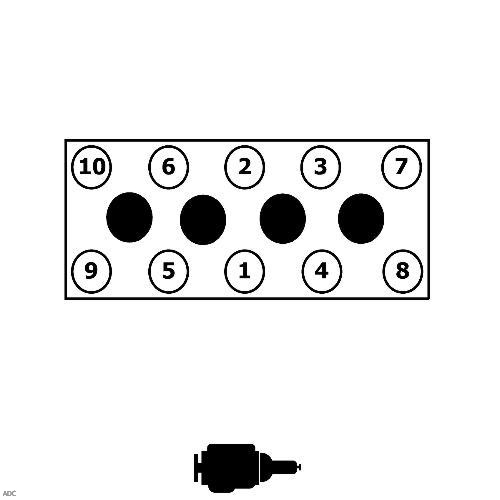

Болты крепления головки блока цилиндров
Ступень 01 20 Nm Использовать новый винт(ы). Ступень 02 40 Nm Ступень 03 260°
Впускной коллектор
Выпускной коллектор
Турбокомпрессор
Свечи накаливания
Форсунки
Шестерня насоса высокого давления
Труба распределителя топлива
Кронштейн топливного фильтра
Насос подачи охлаждающих средств
Центральный винт коленчатого вала
Ведущий диск сцепления
Маховик
Преобразователь крутящего момента
Винт(ы) спуска масла
Масляный картер
Маслоохладитель
Шатунный подшипник
Коренной подшипник
Винт(ы) 1 - 10, Ступень 01 10 Nm Винт(ы) 11- 24, Ступень 02 6 Nm Винт(ы) 25 / 26, Ступень 03 6 Nm Винт(ы) 1 - 10, Ступень 04 Ослабить 180° Винт(ы) 1 - 10, Ступень 05 30 Nm Винт(ы) 1 - 10, Ступень 06 140° Винт(ы) 11- 24, Ступень 07 8 Nm Винт(ы) 25 / 26, Ступень 08 8 Nm
Держатель двигателя
Подшипник двигателя
сзади, гайка(и) 48 Nm сзади, Центральный болт 148 Nm гайка(и), спереди 80 Nm винт(ы), спереди 90 Nm сзади, Центральная гайка 148 Nm
Стопор против проворачивания
Катализатор
Генератор
Крепление генератора
Стартёр
Компрессор кондиционера
Держатель - компрессора кондиционера
Насос усилителя рулевого управления
Моменты затяжки на передней ходовой части
Передняя распорка купола
Амортизационная стойка
Шток поршня амортизатора
Рулевая передача
Задний нижний поперечный рычаг подвески переднего моста
Передний нижний поперечный рычаг подвески переднего моста
Крепление колеса
золотистые гайки крепления колеса, стальной(ые) обод(ы) колес 90 Nm стальной(ые) обод(ы) колес, серебристые гайки крепления колеса 130 Nm алюминиевый(е) обод(ы) колес 130 Nm алюминиевый(е) обод(ы) колес, Замки колёсных дисков 130 Nm с двухкомпонентным замком колёсного диска, алюминиевый(е) обод(ы) колес 110 Nm
Ступица/подшипник ступицы переднего колеса
Поперечная рулевая тяга на рулевом механизме
Головка поперечной рулевой тяги на поворотном кулаке
Наконечник поперечной рулевой тяги на поперечной рулевой тяге
Подшипник стабилизатора переднего моста на подрамнике
Стойка стабилизатора переднего моста на амортизационной стойке
Стойка стабилизатора переднего моста на стабилизаторе
Шарнир независимой подвески переднего моста на поворотном кулаке
Шарнир независимой подвески переднего моста на поперечном рычаге подвески
Моменты затяжки тормоза
Суппорт дискового тормоза передних колёс
Суппорт дискового тормоза задних колёс
Кронштейн суппорта дискового тормоза задних колёс
Кронштейн суппорта дискового тормоза передних колёс
Датчик - числа оборотов колеса
Тормозная магистраль
Тормозной шланг
Моменты затяжки для коробки передач
Выжимной цилиндр
Приводной вал
Резьбовая пробка маслоналивного отверстия коробки передач
с автоматической КПП, 7 передача CFT23 30 Nm со ступенчатой 5-ходовой коробкой передач, Коробка передач MTX 75 35 Nm
Винт(ы) контроля масла
с автоматической КПП, 7 передача CFT23 12 Nm со ступенчатой 5-ходовой коробкой передач, Коробка передач IB5 35 Nm
Резьбовая пробка маслосливного отверстия коробки передач
с автоматической КПП, 7 передача CFT23 30 Nm со ступенчатой 5-ходовой коробкой передач, Коробка передач MTX 75 35 Nm
Моменты затяжки на задней ходовой части
Балка заднего моста
Подшипниковая опора стабилизатора заднего моста
Продольный рычаг подвески заднего моста
Верхний поперечный рычаг подвески заднего моста
Задний нижний поперечный рычаг подвески заднего моста
на несущей балке моста, Ступень 01 8 Nm эксцентриковый винт на несущей балке моста, Ступень 02 90 Nm на поворотном кулаке 115 Nm
Передний нижний поперечный рычаг подвески заднего моста
Крепление колеса
золотистые гайки крепления колеса, стальной(ые) обод(ы) колес 90 Nm стальной(ые) обод(ы) колес, серебристые гайки крепления колеса 130 Nm алюминиевый(е) обод(ы) колес 130 Nm алюминиевый(е) обод(ы) колес, Замки колёсных дисков 130 Nm с двухкомпонентным замком колёсного диска, алюминиевый(е) обод(ы) колес 110 Nm
Ступень 01 5 Nm Ступень 02 15 Nm Ступень 03 45 Nm Ступень 04 90° Ступень 05 90°
Впускной коллектор
Выпускной коллектор
Свечи зажигания
Труба распределителя топлива
Датчик детонации
Датчик положения коленвала
Ременный шкив - насоса охлажд. средств
Насос подачи охлаждающих средств
Центральный винт коленчатого вала
Ведущий диск сцепления
Ведомый диск
Маховик
Преобразователь крутящего момента
Винт(ы) спуска масла
Цепная звёздочка масляного насоса
Масляный картер
Корпус масляного фильтра
Масляный насос
Подшипник двигателя
Стопор против проворачивания
Агрегатный кронштейн
Пластина(-ы) жёсткости подрамника
Кислородный датчик
Генератор
Стартёр
Компрессор кондиционера
Моменты затяжки на передней ходовой части
Передняя распорка купола
Амортизационная стойка
Шток поршня амортизатора
Карданный шарнир рулевого механизма
Рулевая передача
Напорная магистраль на рулевом механизме
Обратный слив на рулевом механизме
Нижний поперечный рычаг подвески переднего моста
Крепление колеса
золотистые гайки крепления колеса, стальной(ые) обод(ы) колес 90 Nm стальной(ые) обод(ы) колес, серебристые гайки крепления колеса 130 Nm алюминиевый(е) обод(ы) колес 130 Nm алюминиевый(е) обод(ы) колес, Замки колёсных дисков 130 Nm с двухкомпонентным замком колёсного диска, алюминиевый(е) обод(ы) колес 110 Nm
Ступица/подшипник ступицы переднего колеса
Поперечная рулевая тяга на рулевом механизме
Головка поперечной рулевой тяги на поворотном кулаке
Наконечник поперечной рулевой тяги на поперечной рулевой тяге
Подшипник стабилизатора переднего моста на подрамнике
Стойка стабилизатора переднего моста на амортизационной стойке
Стойка стабилизатора переднего моста на стабилизаторе
Шарнир независимой подвески переднего моста на поворотном кулаке
Шарнир независимой подвески переднего моста на поперечном рычаге подвески
Моменты затяжки тормоза
Суппорт дискового тормоза передних колёс
Суппорт дискового тормоза задних колёс
Кронштейн суппорта дискового тормоза задних колёс
Кронштейн суппорта дискового тормоза передних колёс
Датчик - числа оборотов колеса
Тормозной шланг
Моменты затяжки для коробки передач
Выжимной цилиндр
Фланцевое соединение коробки передач с двигателем
Держатель коробки перемены передач
Подшипник коробки перемены передач
Приводной вал
Промежуточный подшипник ведущего вала
Резьбовая пробка маслоналивного отверстия коробки передач
с автоматической КПП, 7 передача CFT23 30 Nm со ступенчатой 5-ходовой коробкой передач, Коробка передач MTX 75 35 Nm винт(ы) контроля масла
Винт(ы) контроля масла
Резьбовая пробка маслосливного отверстия коробки передач
с автоматической КПП, 7 передача CFT23 30 Nm со ступенчатой 5-ходовой коробкой передач, Коробка передач MTX 75 35 Nm
Моменты затяжки на задней ходовой части
Балка заднего моста
Подшипниковая опора стабилизатора заднего моста
Продольный рычаг подвески заднего моста
Верхний поперечный рычаг подвески заднего моста
Задний нижний поперечный рычаг подвески заднего моста
на несущей балке моста, Ступень 01 8 Nm эксцентриковый винт на несущей балке моста, Ступень 02 90 Nm на поворотном кулаке 115 Nm
Передний нижний поперечный рычаг подвески заднего моста
Крепление колеса
золотистые гайки крепления колеса, стальной(ые) обод(ы) колес 90 Nm стальной(ые) обод(ы) колес, серебристые гайки крепления колеса 130 Nm алюминиевый(е) обод(ы) колес 130 Nm алюминиевый(е) обод(ы) колес, Замки колёсных дисков 130 Nm с двухкомпонентным замком колёсного диска, алюминиевый(е) обод(ы) колес 110 Nm
