Снять задний фонарь форд фокус 3 универсал
Для замены лампы переднего указателя поворота выполните следующее.
1. Отверните крышку лампы поворота против часовой стрелки.
2. . и снимите крышку.
3. Отверните патрон лампы против часовой стрелки.
4. . и достаньте патрон из блок-фары.
5. Надавите на лампу, поверните ее против часовой стрелки.
6. . и достаньте лампу из патрона.
7. Установите новую лампу переднего поворотника в обратном снятию порядке.
Для замены лампы бокового фонаря указателя поворота выполните следующее.
1. Надавите на внутренний край зеркального элемента.
2. Потяните за внешний край.
3. . и, преодолевая сопротивление фиксаторов, разомкните зеркальный элемент от электропривода наружного зеркала.
4. Достаньте патрон лампы бокового указателя поворота из отражателя.
5. Потяните на себя и извлеките лампу из патрона.
6. Установите новую лампу и все детали в обратном порядке.
Для замены лампы заднего указателя поворота выполните следующее.
1 , Снимите задний фонарь (на автомобилях с кузовом хэтчбек) или секцию фонаря, расположенную на крыле (для автомобилей с кузовом седан и универсал) (см. тут).
Замена лампы показана на левом фонаре. Лампу с правой стороны заменяют аналогично.
2. Поверните патрон лампы заднего указателя поворота против часовой стрелки.
3. . и достаньте патрон лампы заднего указателя поворота из отражателя заднего фонаря.
4. Надавите на лампу, поверните ее против часовой стрелки.
5. . и достаньте лампу заднего указателя поворота из патрона.
6. Установите новую лампу заднего указателя поворота в обратном порядке.
Информация актуальна для автомобилей Форд Фокус 3 (Mk3 CB8) с бензиновыми двигателями 1.6 л (105 л.с), 1.6 л (125 л.с.) и 2.0 л (150 л.с.) выпускаемых с 2011 года. Для иных вариантов двигателя инструкция может отличаться.
Источник: Ford Focus III - Руководство по эксплуатации, техническому обслуживанию и ремонту. - М.ООО «ИДТР 320 с: ил., эл. схемы
Для замены лампы света заднего хода выполните следующие операции.
1. Снимите задний фонарь (на автомобилях с кузовом хэтчбек), или секцию фонаря, расположенную на крышке багажника (на автомобилях с кузовом седан), или секцию фонаря, расположенную на двери задка (на автомобилях с кузовом универсал) (см. тут).
Замена лампы показана на левом фонаре. Лампу с правой стороны заменяют аналогично.
2. Поверните патрон лампы света заднего хода против часовой стрелки.
3. . и извлеките патрон из фонаря.
4. Достаньте из патрона лампу.
5. Установку новой лампы света заднего хода выполните в обратном порядке.
Для замены лампы стоп сигнала выполните следующее.
1. Снимите задний фонарь (на автомобилях с кузовом типа хэтчбек), секцию фонаря расположенную на крышке багажника (на автомобилях с кузовом типа седан> или секцию фонаря расположенную на двери задка (на автомобилях с кузовом типа универсал) (см. тут).
Замена лампы показана на левом фонаре. Лампу с правой стороны заменяют аналогично.
2. Поверните патрон лампы стопсигнала против часовой стрелки
3. . и достаньте патрон лампы из отражателя заднего фонаря
4. Нажмите на лампу, поверните ее против часовой стрелки.
5. . и достаньте лампу стоп сигнала из патрона.
Информация актуальна для автомобилей Форд Фокус 3 (Mk3 CB8) с бензиновыми двигателями 1.6 л (105 л.с), 1.6 л (125 л.с.) и 2.0 л (150 л.с.) выпускаемых с 2011 года. Для иных вариантов двигателя инструкция может отличаться.
Источник: Ford Focus III - Руководство по эксплуатации, техническому обслуживанию и ремонту. - М.ООО «ИДТР 320 с: ил., эл. схемы
Действия по снятию и установке приведены на левом фонаре. Правый фонарь заменяют аналогично.
3. Отверните 2 гайки-барашки крепления заднего фонаря к кузову.
4. Потяните назад и, отсоедините фонарь от кузова, отведите фонарь на длину присоединенного жгута проводов.
5. Нажмите на фиксатор колодки..
6. . и разъедините колодки проводов заднего фонаря.
7. Снимите задний фонарь.
8. Установку фонаря произведите в порядке, обратном снятию.
Информация актуальна для автомобилей Форд Фокус 3 (Mk3 CB8) с бензиновыми двигателями 1.6 л (105 л.с), 1.6 л (125 л.с.) и 2.0 л (150 л.с.) выпускаемых с 2011 года. Для иных вариантов двигателя инструкция может отличаться.
Источник: Ford Focus III - Руководство по эксплуатации, техническому обслуживанию и ремонту. - М.ООО «ИДТР 320 с: ил., эл. схемы
Бортжурнал Ford Focus III
1 год
Снятие боковой части заднего фонаря на универсале. Поискав на просторах интернета и посмотрев несколько роликов приступил к замене лампы стоп сигнала.
Многие говорят что надо открутить один барашек, и фару тянуть на себя, назад.
На самом деле немного по другому.

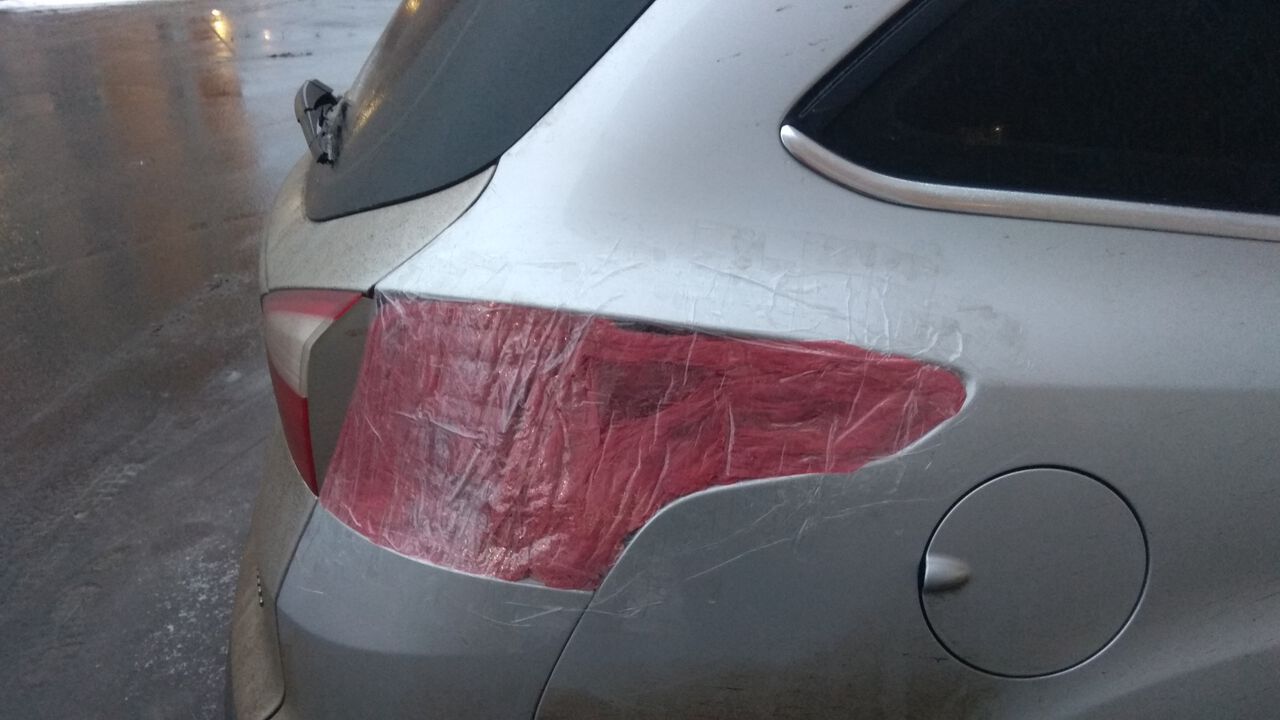

Сломать фонарь очень просто, на улице легкий мороз, как это получилось у меня немного усилия не в том направлении, часть фонаря откалывается и отлетает.
Позже в интернете я нашел большое количество случаев как у меня.
Фонарь сдергивается легко, практически без усилий. Но сдергивается В БОК. Слышно как отщелкиваются напрявляющие. После этого становится все интуитивно понятно.
А вот и сам ремонт. Ремонт проводил дихлорэтаном (купить можно за каких то 40 рублей в магазине все инструменты (фирмы rexant) и много где еще)
