Простой овердрайв своими руками
Как-то не так давно, выискивая в сети какую-то информацию, я совершенно случайно наткнулся на неведомый доселе англоязычный сайт http://www.runoffgroove.com. На сайте представлены схемы и статьи, посвящённые различным авторским проектам гитарных эффектов и узлов, предназначенных для той или иной обработки гитарного звука.
Несмотря на относительную простоту приведённых на сайте схемотехнических решений, некоторые из них мне показались довольно оригинальными и самобытными, поэтому кое-что из представленного я позволю-таки себе (с некоторыми комментариями) повторить на этом сайте.
May Queen
Treble Booster/Overdrive
by runoffgroove.com
Это не 100% имитация звука гитары Брайана Мэя, но тем не менее, это сильно напоминает нам о легендарном звучании его инструмента, подключённого к дюжине VOX AC30. Хорошее ограничение, мягкие высокие и средние частоты с отличным набором гармоник - вот основные особенности этой схемы.
Дополнительный конденсатор, установленный параллельно со стоковым резистором транзистора Q3, представляет собой фильтр нижних частот. Чем больше ёмкость конденсатора, тем меньше высоких частот будет на выходе.
Ёмкость конденсатора подбирается на слух, исходя из вкусовых пристрастий. Хорошей отправной точкой для этого конденсатора является номинал - 2n2.
Данная схема не содержит регулятора усиления и предназначена для работы при максимальном усилении.
Режимы транзисторов по постоянному току приведены в таблице.
| Q1 | Q2 | Q3 | |||
| Collector | 7.10 | Collector | 1.37 | Drain | 5.52 |
| Base | 0.629 | Base | 0.628 | Gate | 1.64 |
| Emitter | 29mV | Emitter | 0 | Source | 1.41 |
Элементы можно расположить на макетной плате, как это показано на рисунке ниже.
А при желании выполнить устройство на печатной плате, это можно сделать в соответствии со следующими фотографиями:
Ниже помещены записи примеров звучания "Treble Booster/Overdrive from May Queen":
При записи была использована следующая цепочка: гитара - описанная примочка - транзисторный спикерсимулятор - звуковая карта с программными ревербератором и флэнжером.
Примечание Vpayaem.ru:
Как правило, нюансы звучания подобных простых устройств в значительной степени зависят от характеристик применяемых полупроводников. Поэтому при желании повторить эту, с моей точки зрения - довольно интересно звучащую схему, я бы порекомендовал использовать именно те типы транзисторов, которые указаны на схеме.
Из недостатков отметим довольно низкое (для подобных устройств) входное сопротивление (около 30кОм) и зависимость частоты среза фильтра, образованного конденсатором = 470пф и сопротивлением датчика гитары от, собственно говоря, этого сопротивления.
Для тех, кто не любит сильный перегруз, а любит тёплый клин, советую спаять себе DOD 250 overdrive. Примочка очень хорошо пойдёт в качестве ламповой грелки! Тем более, что для создания такой платы начинающему радиолюбителю потребуется от силы несколько часов!
Для профессионалов это может показаться вовсе не интересной конструкцией, однако советую спаять эту примочку! Она отлично подойдёт в качестве ламповой грелки!
Деталей совсем не много! Очень простая примочка! Или вот, на ладони помещается:
Корпус был взят от старого HDD, и был он покрашен в ярко-серебряный с ярко-красным цветом. Получился незамысловатый рисунок:
Внутри корпуса были некоторые неровности, из-за которых не получалось поместить плату внутри. Эти неровности были обрезаны и отполированы.
Далее были прорезаны отверстия под гнёзда, регулировочные резисторы и светодиод.
Крепилась плата внутрь через несколько слоёв тонкого "упаковочного" целлофана, приклеенного на корпус.
Целлофан крепился на клей, а плата сверху него на термоклей.
Контакты для обмена данными с бывшим жёстким диском были успешно применены в качестве выводов на питание.
На противоположной стороне для изоляции так же был наклеен многослойный целлофан.
Схема и печатная плата примочки Dod 250 overdrive:
По схеме: поскольку вкрутить кнопку DPDT у меня было некуда, то можно было бы обойтись и без D3, T1, R8, LED3, R9. Переключатель Switch 2 служит для переключения между диодами и светодиодами. Со светодиодами звук становится немного мягче (более плавное ограничение).
Так же для себя я вставил ещё один регулятор - подавление ВЧ. Бывает, что сцена или репетиционная точка без заземления, этот регулятор поможет избавиться от ВЧ наводок.
Несколько фотографий получившейся примочки Dod 250 overdrive:
На фото в статье по переделке советской колонки S-30 в гитарный комбоусилитель есть эта примочка с колпачками для резисторов красного цвета. Как получилось лучше судите сами :)
Так же рекомендую прослушать семплы, записанные новым обладателем Dod 250 overdrive Гавриленко Евгением (Joll_Evgeniyy)
Наша группа Вконтакте, где можно задать вопрос, на который всегда будет дан ответ!
Если вы еще не знаете, что такое легендарный овердрайв производства фирмы DOD , то смотрим тут . Это очень неплохой выбор для начинающего паяльщика.
Схема, которую выбрал я достаточно проста, элементы или аналоги их можно найти в радиомагазине большинства городов. К тому же во вложении будет печатная плата в формате Sprint Layot, с помощью которой можно собрать эффект на нормальной, человеческой плате.
Принципиальная схема DOD 250 с Millenium Bypass ниже:
принципиальная схема DOD 250
Переключатель Switch 2 служит для переключения работы режимов овердрайв между светодиодами и диодами. Со светодиодами звук становится немного мягче.
Собранная плата выглядит так:

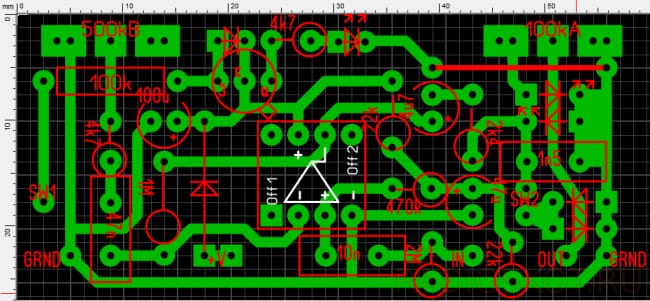

Так выглядит печатная плата:
Стандартная схема подключения кнопки Bypass ниже (ее подключаете отдельно, в схеме она не указана):
элекролитический конденсатор 100uF (
Резисторы постоянные 0.25 Вт :
Резисторы переменные регулировочные:
Если Millenium Bypass не нужен, исключите элементы: D3, LED3, R8, R9, T1
Плата имеет размер 60х28 мм.
Что сделано специально под распространенный для педалей корпус G0473. Вот он:
Существуют 2 вида DOD 250, серая и жёлтая (либо оранжевая). Схематически они не отличаются, а вот операционные усилители в них разные используются.
Вот таблица, где указаны используемые микросхемы у разных модификаций этого овердрайв.
Электрогитара – относительно молодой музыкальный инструмент, однако он уже успел добиться огромной популярности: трудно представить себе современный музыкальный коллектив без электро-гитариста. Пожалуй, электрогитара получила такую популярность прежде всего потому, что её звук может меняться в очень широких пределах: от лёгкого и воздушного до жёсткого и агрессивного. Происходит это благодаря так называемым гитарным педалям, которые включаются в цепь между звукоснимателем гитары и усилителем. Они особым образом трансформируют чистый сигнал гитары, благодаря чему звучание инструмента может меняться до неузнаваемости.
Сейчас существует огромное количество различных педалей для гитаристов, однако не все могут позволить их себе приобрести, ведь цены на них порой завышают просто неимоверно. Гораздо дешевле, и, что немаловажно, приятнее собрать схему педали самому – очень часто за красивой металлической коробочкой скрывается простая для повторения схема.
Схема овердрайв приставки
В этой статье рассмотрим схему овердрайва от компании DOD – DOD 250. Её звук достаточно мягкий, не такой резкий, как у педалей дисторшенов, многим придётся по вкусу. Собственно, схема:
Ключевое звено схемы – одинарный операционный усилитель. Можно использовать TL071, LM358, LM741, NE5534 или другие аналогичные микросхемы. Стоит попробовать ставить поочерёдно несколько разных, а затем уже выбрать, с какой из них звук получается самым приятным.
Особое внимание стоит уделить диодам D1, D2, LED1, LED2. Их задача – ограничение усиленного операционным усилителем сигнала, поэтому звук во многом зависит именно от них. Здесь есть довольно большой простор для творчества – ставить можно что угодно, германиевые диоды, кремниевые диоды, светодиоды. Также можно экспериментировать, ставя встречно разные виды диодов – тогда ограничение сигнала получится несимметричным. В зависимости от падения напряжения на полупроводнике диода, будет меняться степень ограничения сигнала, а, следовательно, и звук.
Кроме того, можно ставить параллельно несколько пар диодов, что также отразится на окраске звука. Экспериментируйте, ищите «свой» звук, с покупными педалями такого не сделаешь. Кстати, если поставить вместо обычных диодов светодиоды, то они будут мигать в такт музыке.
В схеме предусмотрен переключатель «Switch 2», служащий для подключения второй пары параллельно включенных диодов. С его помощью можно менять звук педали прямо во время игры.
Разделительный конденсатор С1 следует поставить плёночный, с его номиналом также можно поиграть. Чем больше его ёмкость – тем меньше будут обрезаться низкие частоты гитары. Диод D4 служит для защиты схемы от переполюсовки, цепочка R9, D3, T1, R8, LED3 служит для индикации и никак не влияет на работу схемы.
Потенциометр R7 «Level» стоит взять логарифмический, а вот R5 «Gain» лучше поставить обратнологарифмический, для более плавной регулировки. Если такого нет – пойдёт и обычный линейный. Питание 9-12 вольт, от блока питания либо от батарейки «крона», т.к. потребление всей схемы крайне мало, её хватит на продолжительное время.
Список необходимых компонентов
Резисторы 0,125 Вт:
- 2 МОм – 1 шт
- 470 кОм – 1 шт
- 1 МОм – 1 шт
- 4,7 кОм – 2 шт
- 2,4 кОм – 1 шт
- 22 кОм – 2 шт
- 100 кОм – 1 шт
Конденсаторы:
- 10 nF – 1 шт
- 47 nF – 1 шт
- 1,5 nF – 1 шт
- 100 uF – 1 шт
- 47 uF – 1 шт
- 4,7 uF – 1 шт
Остальное:
- Микросхема TL071 – 1 шт
- Потенциометр 100 кОм – 1 шт
- Потенциометр 500 кОм – 1 шт
- Ручки для потенциометров – 2 шт
- Разъёмы jack 6,3 моно – 2 шт
- Диод D4 – 1n4007 – 1 шт
- Диоды D1, D2, LED1, LED2 – по вкусу
- Выключатель Switch – 2 шт
Схема не требует настройки, начинает работать сразу в случае правильной сборки. Желательно укомплектовать схему в корпус, для удобства пользования и защиты от внешних наводок. Рекомендую использовать в качестве корпуса обыкновенную консервную банку, ведь раздобыть её можно абсолютно бесплатно, жесть хорошо поддаётся обработке и защищает от наводок. Кроме того, педаль в корпусе из консервной банки смотрится весьма интересно.
При монтаже не следует допускать появления земляных петель, они могут привести к самопроизвольному появлению посторонних шумов, которые никому не нужны. Для этого нужно выбрать одну единственную точку с минусом схемы, от которой уже вести провода на разъёмы jack, плату, к корпусу (его нужно соединить с минусом). Таким образом, должно получится что-то вроде земляной звезды.
В итоге, мы получили весьма неплохо звучащую гитарную педаль всего за пару сотен рублей, вместо того, чтобы пойти в магазин и покупать ту же схему в десятки раз дороже. В своём варианте я решил не ставить регулировку громкости, поэтому у меня всего одна ручка регулировки. Автор статьи - Дмитрий С.
Форум по обсуждению материала ОВЕРДРАЙВ ДЛЯ ЭЛЕКТРОГИТАРЫ
Что означают термины переключатель, тумблер и кнопка - в чём главные различия и особенности применения каждого из них.
Электромагнитное реле - теория и практика применения. Обозначение, виды, основные параметры и правила эксплуатации.
Изучим разные типы датчиков приближения и объекты, которые они могут обнаруживать.
Думаю, у каждого из вас глаза на лоб лезут при просмотре каталогов популярных магазинов гитарного оборудования. Даже гитарные педали, без которых любому гитаристу приходится тяжко, и то стоят существенных денег при том, что внутри содержат всего лишь простенькую схемку из горстки радиодеталей. Одна из таких педалей - овердрайв DOD250, о котором пойдёт речь в этой статье. Мне очень нравится эта примочка именно за высокое соотношение простоты и дешевизны компонентов к качеству звука. Всего две ручки - громкость и перегруз, ничего лишнего и ненужного. При сборке в самодельном корпусе себестоимость всей конструкции составит около 200-300 рублей (для сравнения, оригинал обойдётся раз в 15-20 дороже). Корпус предлагаю выполнить из оставшейся жестяной банки от тушёнки. Этакий бомж-стиль, имеющий свою неповторимую эстетическую сторону.
Взглянем на схему. Всего лишь один каскад на операционном усилителе - опять-таки ничего лишнего. Сигнал с гитары подаётся на вход через разделительный конденсатор С1. От выбора номинала этого конденсатора зависит то, сколько низких частот останется в конечном обработанном сигнале. Чем больше его ёмкость, тем больше зубодробительных "низов" будет в звуке, но перебарщивать не следует, иначе звук может превратится в сплошную нечитаемую кашу.
Операционные усилители можно использовать TL072, RC4558 либо их аналоги, подходящие для использования в аудиотехнике. Схема выполняется на печатной плате методом ЛУТ и имеет небольшие размеры. Гнёзда входа и выхода, переключатели и так же потенциометры выводятся с платы на проводах. Микросхему рекомендую расположить в панельке для возможности быстрой смены. Ниже представлен список всех компонентов, необходимых для сборки устройства.
Резисторы 0,125 Вт:
2 МОм – 1 шт
470 кОм – 1 шт
1 МОм – 1 шт
4,7 кОм – 2 шт
2,4 кОм – 1 шт
22 кОм – 2 шт
100 кОм – 1 шт
Конденсаторы:
10 nF – 1 шт
47 nF – 1 шт
1,5 nF – 1 шт
100 uF – 1 шт
47 uF – 1 шт
4,7 uF – 1 шт
Остальное:
Микросхема TL071 – 1 шт (либо аналоги)
Потенциометр 100 кОм – 1 шт
Потенциометр 500 кОм – 1 шт
Ручки для потенциометров – 2 шт
Разъёмы jack 6,3 моно – 2 шт
Диод D4 – 1n4007 – 1 шт
Диоды D1, D2, LED1, LED2 – по вкусу, например 1n4148, 1n4007
Выключатель Switch – 2 шт

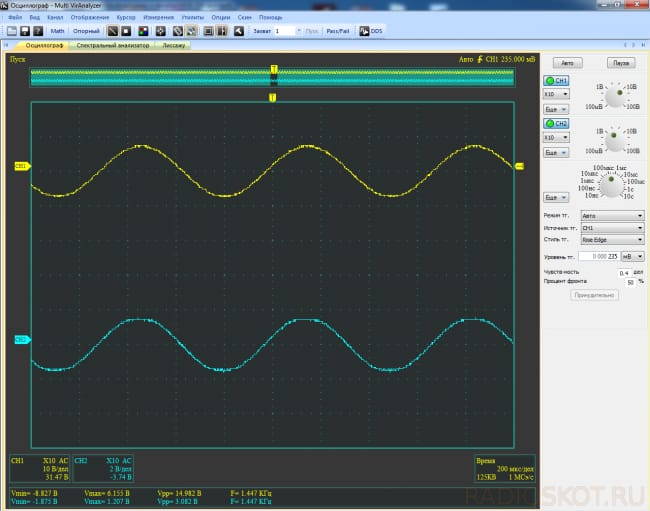

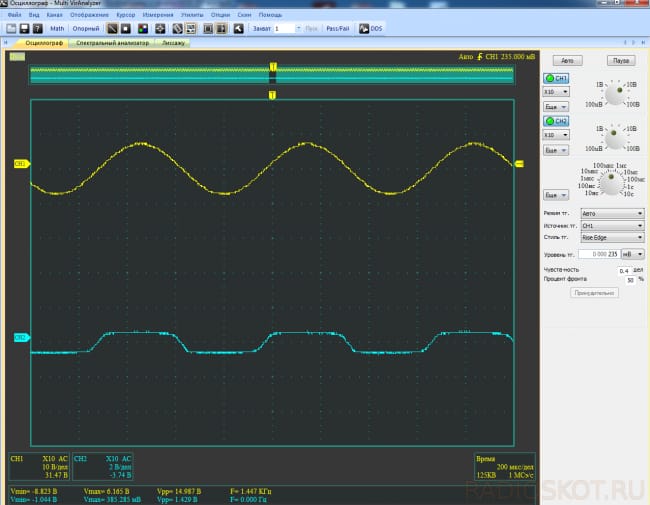

Принцип работы схемы заключается в многократном усилении сигнала по амплитуде с последующим его жёстким ограничением на диодах. Поэтому при максимальном уровне гейна (ручка GAIN на максимум), сигнал будет похож на прямоугольный меандр, что видно на осциллограммах ниже.
Установка в корпус - здесь нужно проявить фантазию. На мой взгляд, достаточно футуристично смотрится корпус из консервной банки :)
Не стоит забыть, что основная задача корпуса здесь - защита от внешних наводок. Также хочу обратить внимание на разводку земли. Минус источника питания должен заходить на плату только в одной точке, и соединяться с корпусом также только в одной точке. Иначе возможно возникновение земляных петель, создающих паразитные генерации. Корпуса потенциометров тоже должны быть соединены с минусом. Удачной сборки!
