Пробник пандора для проверки кан шины

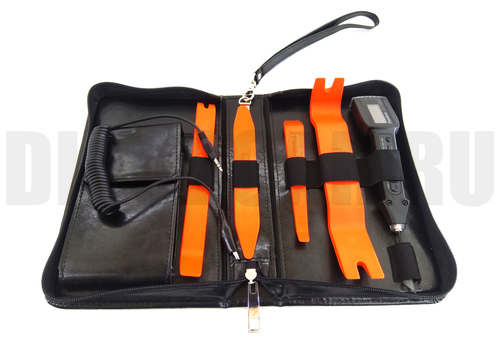

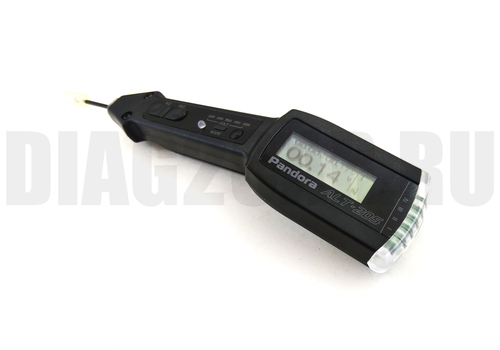

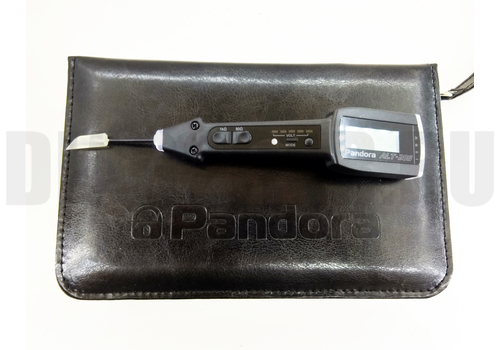

Автомобильный пробник-тестер Pandora ALT-205 предназначен для автоэлектриков и специалистов по монтажу охранно-сервисных устройств. Данный прибор отражает наше понимание проблем с которыми профессионалы-установщики сталкиваются каждый при работе с самыми современными автомобилями.
Конструкция и схемотехника Pandora ALT-205 разработаны с таким образом, чтобы практически полностью исключить риск повреждения цепей автомобиля при попытке диагностики и поиске необходимых сигнальных цепей.
Технические характеристики:
- Точность измерений напряжения 0,5%
- Точность измерения частоты 0,5%
- Потребляемый ток в режиме измерений 25мА
- Потребляемый ток в режиме подсветки 55 мА
- Потребляемый ток в режиме «Выключено» 0,025 мА
Режимы измерения и диагностики:
VOLT|SENS – режим I измерения напряжения «VOLT/SENS»
TAHO|DATA – режим II измерения частоты «TAHO/DATA»
PULSE TIMING – режим III измерения длительности импульса «PULSE TIMING»
GENERATOR – режим IV режим генерирования прямоугольных сигналов «GENERATOR»
В режимах I и II доступно включение нагрузки 50 Ом, или 1кОм в цепь измерения, посредством нажатия кнопок 3 и 4.
Обновление:
Пробник-тестер Pandora ALT-205 имеет возможность обновления программного обеспечения с помощью разъема microUSB. Для обновления программного обеспечения необходимо скачать свежую версию прошивки и программу Pandora Alarm Studio версии не ниже v0.6.16 с интернет-сайта.
В Pandora ALT-205 внедрено большое количество специальных программных алгоритмов работы, облегчающих поиск специфических сигналов, цепей подключения, так необходимых при установке охранных систем и дополнительного оборудования. Кроме того, благодаря встроенному microUSB-порту данный прибор имеет возможность обновления программного обеспечения – новые прошивки с расширенным функционалом будут доступны в ближайшем будущем.
Данный прибор просто незаменим, как для профессионалов, занимающихся установкой охранных систем, дополнительного оборудования, ремонтом и диагностикой электрики автомобилей с бортовым напряжением 12 и 24 Вольта, так и автовладельцев, самостоятельно занимающихся ремонтом и дооснащеним своих автомобилей.
Часто у меня спрашивают: «Как можно распознать can шину в автомобиле?». Самый простой способ – провода can идут всегда в витой паре (скрученные между собой). Но в современных авто этих витых пар очень много бывает. Как же определить нужную нам пару?
На помощь приходит прибор от компании Алармтрейд: пробник Pandora ALT-205, про который уже упоминалось в статье «Пробник для установщиков от Pandora». С 28-го июля 2015 года на сайте alarmtrade в разделе «Сервис» можно скачать новое ПО для пробника.
Данный прибор разработан специально для облегчения установки охранных систем и доп.оборудования в автомобили. В нём уместилось множество алгоритмов работы, которые позволяют найти специфические сигналы и точки подключения, необходимые для установки автосигнализаций и другого дополнительного оборудования.
Благодаря встроенному micro USB разъёму можно с лёгкостью обновить ПО пробника, тем самым расширив его функционал.
В новую прошивку инженеры Alarm Trade добавили режим распознавания цифровых шин. Главная задача нового режима – это помощь специалисту по автоэлектрооборудованию в правильном подключении к цифровым шинам автомобиля проводами автосигнализации.
При работе в режиме распознавания цифровых шин Pandora ALT-205 может определить большинство современных can-шин со скоростями 50-500 кбит/с (с определением конкретно Can-High и Can-Low), Lin-шину, тахометрический сигнал, отличить сигнал тахометра от цифровой шины уникального формата, аудиосигнала и т.п.
В итоге, если раньше насчитывалось 4 режима работы Pandora ALT-205, то теперь этих режимов 5.
- Частотометра TAHO/DATA
- Генератора GENERATOR
- Измерения длительности одиночного импульса PULSE TIMING
- Вольтметра и детектора «земли» VOLT/SENS
- Определения цифровых шин CAN DETECT
Видео определения шин CAN и LIN в автомобиле при помощи пробника Pandora ALT-205
Автомобильный пробник-тестер Pandora ALT-205 предназначен для автоэлектриков и специалистов по монтажу охранно-сервисных устройств. Данный прибор отражает наше понимание проблем с которыми профессионалы-установщики сталкиваются каждый при работе с самыми современными автомобилями.
Конструкция и схемотехника Pandora ALT-205 разработаны с таким образом, чтобы практически полностью исключить риск повреждения цепей автомобиля при попытке диагностики и поиске необходимых сигнальных цепей.
Технические характеристики:
- Точность измерений напряжения 0,5%
- Точность измерения частоты 0,5%
- Потребляемый ток в режиме измерений 25мА
- Потребляемый ток в режиме подсветки 55 мА
- Потребляемый ток в режиме «Выключено» 0,025 мА
Режимы измерения и диагностики:
VOLT|SENS – режим I измерения напряжения «VOLT/SENS»
TAHO|DATA – режим II измерения частоты «TAHO/DATA»
PULSE TIMING – режим III измерения длительности импульса «PULSE TIMING»
GENERATOR – режим IV режим генерирования прямоугольных сигналов «GENERATOR»
В режимах I и II доступно включение нагрузки 50 Ом, или 1кОм в цепь измерения, посредством нажатия кнопок 3 и 4.
Обновление:
Пробник-тестер Pandora ALT-205 имеет возможность обновления программного обеспечения с помощью разъема microUSB. Для обновления программного обеспечения необходимо скачать свежую версию прошивки и программу Pandora Alarm Studio версии не ниже v0.6.16 с интернет-сайта.
В Pandora ALT-205 внедрено большое количество специальных программных алгоритмов работы, облегчающих поиск специфических сигналов, цепей подключения, так необходимых при установке охранных систем и дополнительного оборудования. Кроме того, благодаря встроенному microUSB-порту данный прибор имеет возможность обновления программного обеспечения – новые прошивки с расширенным функционалом будут доступны в ближайшем будущем.
Данный прибор просто незаменим, как для профессионалов, занимающихся установкой охранных систем, дополнительного оборудования, ремонтом и диагностикой электрики автомобилей с бортовым напряжением 12 и 24 Вольта, так и автовладельцев, самостоятельно занимающихся ремонтом и дооснащеним своих автомобилей.
Пробник-тестер pandora alt 205 является современным многофункциональным устройством, с помощью которого осуществляется измерение различных показателей напряжения бортовой сети автомобиля.
Автоэлектрики очень часто осуществляют применение автомобильных пробников тестеров pandora alt 205. С помощью данного оборудования специалисты по монтажу охранно-сервисных устройств могут определить любую поломку в транспортном средстве. Пробник позволяет максимально качественно провести диагностику оборудования в транспортном средстве.
Особенности приспособления
Тестер дает возможность определить проблемы в транспортном средстве, с которыми профессиональные сотрудники сталкиваются практически ежедневно. Благодаря универсальной конструкции оборудования обеспечивается масса удобств во время диагностики определенных систем транспортного средства. Также она исключает возможность повреждения механизмов и систем во время проведения работ.Тестер имеет специальные программные алгоритмы работы, что позволяет с его помощью с легкостью определить специфические сигналы и цепи подключения, которые необходимы для установки автомобильных сигнализаций.
Пробник характеризуется наличием встроенного microUSB-порта, что позволяет обновлять его программное обеспечения. Выполнить это действие пользователь сможет самостоятельно с применением персонального компьютера и программ. Тестер характеризуется достаточно небольшими габаритами, что позволяет его максимально удобно удерживать в руках во время проведения диагностики. С помощью данного оборудования можно проводить тестирование состояния электрической системы транспортных средств, напряжение которых составляет 12 и 24 Вольта. Применять пробник могут, как профессиональные сотрудники, так и автоэлектрики-любители.
Конструкция приспособления
Включение и выключения устройства осуществляется методом одного нажатия на первую кнопку. Для того чтобы быстро включить пробник, на нее необходимо дважды быстро нажать. При нажатии на кнопку один наблюдается включение подсветки жидкокристаллического индикатора, а также подсветки измерений и зоны коммутации. По истечению десяти секунд подсветка погаснет в автоматическом режиме. Если тестер не будет использоваться в течение пяти секунд, то произойдет его автоматическое отключение.
Тестер состоит из кнопки включения, которой осуществляется регулирование его работы. При возникновении необходимости в подсветке зоны измерений также можно использовать кнопку. Тестер оснащается еще одной кнопкой, с помощью которой переключаются режимы и под режимы. Нагрузка работы оборудования может быть разной. Ее регулировка также осуществляется с помощью специальных кнопок. Тестер оснащается индикаторами работы, которые указывают на его готовность к выполнению измерений. На жидкокристаллический экран оборудования выводятся все результаты, которые были получены в результате измерений. Индикаторы режимов и подрежимов значительно упрощают работу с устройством.
Особенности режима VOLT/SENS
С помощью этого режима измеряется напряжение. Для определения значения напряжения в устройстве используются основные четырехразрядные цифровые индикаторы и два дополнительных индикатора, с помощью которых усредняется значение минимального и максимального напряжения в последние 5 секунд. Если напряжение в игле составляет менее 1 Вольта, то на индикаторе можно увидеть зеленый цвет, если 2-6 Вольт – оранжевый, а если более 6 Вольт – красный.
Для светодиодного параметрического индикатора характерно наличие напряжения в пять интервалов значений: 3, 6, 9, 12, 15 Вольт. Если в период проведения диагностики тестер будет замыкаться на массу, то пользователь услышит звучание низкого тонового сигнала. Диагностика напряжения с применением данного режима в оборудовании дает возможность определения напряжения в цепи с условиям подключения нагрузки в 1 кОм или 50 Ом. Для того чтобы устранить возможность выхода устройства из строя с его использованием запрещается проведение измерения напряжения более 36 Вольт. При проведении измерений устройством может использоваться как звуковая, так и световая индикация.
Описание режимов TANO/DATA и PULSETIMING
Режим TANO/DATA широко применяется при диагностике сигнальных цепей транспортных средств, которые имеют синусоидальную форму сигнала или сигналы, характеризующиеся наличием прямоугольных импульсов. Пробник измеряет не только тахометрические импульсы, но и импульсные цепи.
Тестер характеризуется поддержкой режима PULSE TIMING, с помощью которого измеряется длительность и полярность одиночного импульса. С использованием данного прибора измеряются импульсы, длительность которых составляет от 1 миллисекунды до одной минуты. При этом необходимо, чтобы диапазон напряжения был 0-30 Вольт.
Для проведения измерений производится подключение оборудования к цепи. После этого производится короткое нажимание кнопки 3 или 4. В данном случае оборудованием осуществляется фиксация текущего напряжения цепи. Далее произойдет переход прибора в режим ожидания импульса, о чем будет свидетельствовать появление соответствующей надписи на экране. Когда появиться импульс оборудованием будет произведена фиксация его полярности и длительности, а также отображение минимального и максимального значений напряжений. Если ожидание импульса будет составлять более одной минуты, то прибор выдаст ошибку.
Особенности работы с оборудованием
Тестер имеет специальную иглу-щуп, с помощью которых проводятся разнообразные измерения. Очень часто возникает необходимость в ее замене или регулировки длины. Для этого необходимо всего лишь открутить гайку и извлечь иглу. На ее место устанавливается новая игла. Если возникнет необходимость, то иглу можно укоротить. После этого закручивается гайка, с помощью которой фиксируется игла.
Пробник характеризуется наличием возможности обновления программного обеспечения.. это объясняется наличием специального разъема. Для того чтобы обновить программное обеспечение, необходимо использовать специальную программу прошивки оборудования, которую можно скачать в интернете. Изначально производится подключение оборудования с использованием разъема и кабеля к персональному компьютеру. После этого осуществляется запуск программы и определение ней подключенного устройства.
На следующем этапе устройство самостоятельно сделает переход к окну выбора обновления программного обеспечения. Пользователю необходимо выбрать диалоговое окно Загрузить из файла. В нем выбирается необходимый файл для прошивки оборудования и нажимается кнопка Записать. После того, как загрузки прошивки будут завершены, пробник отключается от персонального компьютера.
Пробник является универсальным оборудованием, которое станет идеальным помощником при диагностировании электрических систем любого транспортного средства. Полноценная работа оборудования осуществляется при напряжении, которое не превышает показателя в 36 Вольт. Пробник характеризуется максимальной простотой конструкции, что позволяет его использовать не только высококвалифицированным электрикам, но и ремонтникам-любителям. При возникновении необходимости предоставляется возможность перепрограммирования оборудования с применением персонального компьютера.
Автомобильный пробник-тестер Pandora ALT-205 предназначен для автоэлектриков и специалистов по монтажу охранно-сервисных устройств. Данный прибор отражает наше понимание проблем с которыми профессионалы-установщики сталкиваются каждый при работе с самыми современными автомобилями.
Конструкция и схемотехника Pandora ALT-205 разработаны с таким образом, чтобы практически полностью исключить риск повреждения цепей автомобиля при попытке диагностики и поиске необходимых сигнальных цепей.
Режимы измерения и диагностики:
VOLT|SENS – режим I измерения напряжения «VOLT/SENS»
TAHO|DATA – режим II измерения частоты «TAHO/DATA»
PULSE TIMING – режим III измерения длительности импульса «PULSE TIMING»
GENERATOR – режим IV режим генерирования прямоугольных сигналов «GENERATOR»
В режимах I и II доступно включение нагрузки 50 Ом, или 1кОм в цепь измерения, посредством нажатия кнопок 3 и 4.
Обновление:
Пробник-тестер Pandora ALT-205 имеет возможность обновления программного обеспечения с помощью разъема microUSB. Для обновления программного обеспечения необходимо скачать свежую версию прошивки и программу Pandora Alarm Studio версии не ниже v0.6.16 с интернет-сайта.
В Pandora ALT-205 внедрено большое количество специальных программных алгоритмов работы, облегчающих поиск специфических сигналов, цепей подключения, так необходимых при установке охранных систем и дополнительного оборудования. Кроме того, благодаря встроенному microUSB-порту данный прибор имеет возможность обновления программного обеспечения – новые прошивки с расширенным функционалом будут доступны в ближайшем будущем.
Данный прибор просто незаменим, как для профессионалов, занимающихся установкой охранных систем, дополнительного оборудования, ремонтом и диагностикой электрики автомобилей с бортовым напряжением 12 и 24 Вольта, так и автовладельцев, самостоятельно занимающихся ремонтом и дооснащеним своих автомобилей.
