Настало время поставить кнопки на руле моей Лады Весты, приехал полностью комплект. В нем накладка с блоком клавиш.

Скорее всего, я вытащу эти клавиши и поставлю блестящую черную накладку от фирмы Феррум. Она выглядит более цивильно и красивее. Руль я решил оставить стандартный.

В комплекте идет улитка.

Еще в комплекте комплект проводов к ЭБУ, рулю, магнитоле. Сейчас буду снимать руль и улитку, дальше все переставлять. Покажу, чтобы вы представляли, как все это сделать. У меня на Ладе Весте скошенный руль, все ругались, что он для Весты не подходит.

Поэтому я решил поставить обратно классический руль от версии Спорт. Все разобрали, сняли кожух. Снимаем улитку, и будем вынимать переключатели.

Дальше откручиваем болт и снимаем руль. Ничего сложного нет. На болте было много фиксатора резьбы. Когда руль прошлый раз меняли, много его нанесли. С фиксатором резьбы выкручивается тяжело. Руль легкими движениями, покачивая, нужно вытаскивать. Он идет тяжело, главное не спешить.

Старайтесь, чтобы датчик Холла и центровка руля не сбились, руль стоял по центру. Вот так выглядит штатная простая улитка, всего 2 провода: сигнала и подушки безопасности.

Новая улитка имеет все провода: круиз-контроль, кнопки.

Она будет без переключателей, они вам не нужны. Просто переставите старые. В моей новой приборке Феррум уже прописан круиз-контроль, поэтому проблем быть не должно. Основная сложность в том, чтобы провести провода к блоку управления. Также нужно колодку мини ISO провести к магнитоле.

Ее придется снимать, чтобы подобраться к разъему проводов. В итоге переставили переключатели в новую улитку, и вот так это выглядит.

Вот так будет выглядеть руль с новой накладкой и кнопками. Я считаю, вполне неплохо.

По распиновке проводов: в Интернете много видео, но цвета у каждого провода могут отличаться. Вам нужно знать номера колодок и цифр, которые вы будете подключать к блоку управления.

По этим номерам нужно подключать провода.

Если подключать по другим источникам, где делают по цвету провода, то у вас ничего не получится. В каждом комплекте у разных людей цвета проводов отличаются. В моем случае не хватает еще 2 провода – плюс и минус, их нужно отдельно вставлять.

Чтобы подобраться к блоку управления, сняли аккумулятор.

Нам нужна нижняя колодка: вытаскиваем 3 заглушки и подсоединяем 3 пина к этому разъему. В итоге поставили руль, который был в стиле Веста Спорт.

Смотрится четко, я думаю, вам тоже понравилось. До этого был руль, который я держу справа. Многие говорили, что он не подходит, но мне нравилось.

В обратном порядке все собрали. В итоге самое сложное – протянуть провод и правильно распиновать. От улитки до ЭБУ, и дальше кинули на магнитолу. Штатную улитку мы сняли, новую поставили, и никаких проблем по ЕСП не возникло. Главное, когда снимаете руль, смотрите, чтобы колеса стояли ровно.

Если вы руль сместите, то будет ошибка, и придется ехать к дилеру или с помощью специальных программ выравнивать, центровать руль. Иначе будет тянуть машину и гореть ошибка ESP. Клавиши на Андроиде просто задаются. Можно назначить, как вы хотите. Можно на «+» поставить смену трека, либо громкость – это как вам удобно.

Можно менять трек, отвечать на звонки, делать громче, тише. Теперь Андроид магнитола стала в разы удобнее, когда появилось управление на руле. Что касается круиз-контроля – все работает. Просто провели провод, подключили к ЭБУ. На педаль газа ничего не вешали, все работает.

Даже в самой дешевой комплектации Лады Весты можно реально установить круиз-контроль, и все работает. Ставится не быстро, но в течение дня можно сделать. Главное, чтобы по распиновке был знакомый электрик.

По цене

Если у вас простая комплектация, нет никаких проводов, то комплект проводов будет стоить 10-11 тысяч рублей. Электрик возьмет за работу от 4 тысяч рублей, как договоритесь.

Если остались вопросы, задавайте в комментариях, подписывайтесь на канал и ждите новых интересных публикаций.

100 запись просто должна быть топовой и посвящена она установке мультируля от Весты в Калину + подсветка и подключение к магнитоле Pioneer через разъем w/r.

Были куплены:
1. Мультируль от Весты с кнопками — 4700 рублей (кто хочет руль от Х-рэй, имейте ввиду, там нет подсветки).
2. Подрулевой шлейф от калины с подушкой безопасности — 1100 рублей
3. Муляж подушки безопасности — 1300
4. Разъем 3,5 jack, провода, расходные материалы — 100 рублей
5. Подрулевой переключатель поворотов от Калины 2 — 480 рублей (необязательно).

На калине без подушки безопасности нет возможности подключить мультируль в принципе, поскольку там только контактное кольцо сигнала.

поэтому подрулевой шлейф подлежит замене, я взял такой, артикул 1118-3709351-02 от калины с подушкой безопасности. В принципе, на гранту можно взять от гранты, разницы то нет.

Далее удаляется разъем подушки безопасности и разъем на сигнал, так как на весте он другой.

Барабанное устройство в сборе с соединителем подрулевых переключателей:
1 — соединитель переключателей;
2 — корпус барабанного устройства;
3 — разъем для подсоединения колодок жгута проводов панели приборов;
4 — поводок барабанного устройства;
5 — колодка проводов подушки безопасности;
6 — колодка проводов выключателей звукового сигнала

Необходимо внести изменения в конструкцию шлейфа, подпаяв еще два дополнительных контакта на шлейфе под подсветку кнопок руля. Можно подпаять один контакт, массу взять на руле.
Если подсветку делать не собираетесь, то улитку паять не нужно, но какой мультируль без подсветки :)

Под разъем подушки безопасности сделал провод на магнитолу для управления магнитолой Pioneer, разъем 3,5 jack.

Замена подрулевого шлейфа сложности не вызывает, старый снимается, устанавливается новый, никаких доработок не требуется, фишку сигнала на улитку вставляем в стандартный разъем.

Подрулевой переключатель поворотов от калины 2 менять не обязательно, я просто поменял его из-за его более мягкой работы и внешнего вида. Артикул 11180-3709330-00.

Что касается кнопок управления магнитолой на руле весты, то стандартная плата в принципе не приспособлена для работы с магнитофонами Pioneer и Sony, поскольку просто выполняет функции обычного выключателя (замыкает контакты). Каждая пара кнопок выведена на отдельный контакт колодки, два крайних контакта являются общими, нижние пары контактов подсветка.
Как вариант — изготовление новой платы, к примеру — www.drive2.ru/l/456611786926325857/

НО — задача была сделать из этой платы — плату, которой можно было управлять магнитолой Pioneer, поэтому было принято решение работать с имеющейся. Были применены SMD резисторы и обычные, принцип видно на фото. Механизм работы с магнитолами Pioneer простой, плюсовой контакт (+5 вольт) замыкается на массу через резистор определенного сопротивления.

Номиналы резисторов использовал из таблицы, более подробно можно прочитать здесь Pioneer
После переделки, с платы выходят два провода для работы с магнитолой и два провода на подсветку.

При сборке нужно будет выпилить верхнюю часть пластика.

Собранная конструкция работает отлично, ничего не заедает, подсветка равномерная.

Руль от весты, так же нужно будет немного доработать, спилить боковые выступающие части руля (снизу), на фото обведены красным.

Как таковые шлицы на руле весты не подходят на вал калины и гранты, но гайкой притягивается отлично, нарезая себе нужные пазы :) Использовалась головка на 24.
Поскольку руль хорошо притягивается гайкой, ничего более пилить не пришлось. После монтажа руль прекрасно снимается и одевается на место.
Так как разъем шлейфа калины (поводок барабанного устройства) находится сбоку (нулевое положение), а разъем под провода у руля Весты сверху, провода были проведены через отверстие пружины, крепящей центральную часть руля (подушку безопасности).
В дальнейшем все сделаю на 2 Pin разъемах, пока так. Блокировку (красный ключ на улитке) снял перед установкой руля.

Так же пришлось "поколдовать" с облицовкой рулевой колонки, в стандартном исполнении слишком выделяются зазоры, но вроде вышло неплохо, хотя есть что доработать, но это уже весной.

Удобное управление в машине – это главное. Рассмотрим, как подключить мультируль на «Весту» (модель «Лады»). В руководстве указано, что он удачно вписывается в комплектацию Comfort (Multimedia) и Luxe (имеется там изначально), но без проблем устанавливается и на Classic. Требуется лишь сделать все по определенному плану.

Устройство и возможности мультируля на «Весту»

Комфорт автомобилю придают дополнительные опции. Мультируль — одна из них. Она позволяет управлять некоторыми функциями, не отвлекаясь от управления машиной. Опция может входить в комплектацию или устанавливаться отдельно без необходимости глобальных переделок авто.

От стандартного мультируль отличается наличием кнопок, при помощи которых водитель может управлять системами безопасности или комфорта, навигацией. Набор конкретных функций может отличаться не только у разных моделей автомобилей, но и в пределах одной группы.

Источник фото: https://www.drive2.ru/l/503671434350952987

Рассмотрим устройство и возможности мультируля на «Весту»:

По левую сторону размещена группа кнопок «КК» (включение-выключение «круиз-контроля», иконка с циферблатом: регулятор ограничения скорости SET+ SET-, CAN – временное отключение «круиза»). REC – «оживление» ранее записанного в память параметра, связанного с контролем скорости, конечно, перед этим сохраненного.
Справа БУС (блок управления системой) мультимедиа (сокращенно MMC): выбор источника (радио/USB/CD), несколько кнопок по звуку (прибавление +, убавление -, ВКЛ/ВЫКЛ), просмотр меню, выбор канала или трека. Изменение статуса доступно количеством нажатий на кнопки.
В центре – панель клаксона, нажимать следует именно на верхнюю крышку модуля звукового сигнала, чтобы не повредить устройство (бить панель категорически запрещено).

Результаты всех действий отображаются на мониторе магнитолы. Но главное – практичность. Ведь клавиши располагаются в удобных для водительских пальцев точках.

Производители и цены

Мультируль на «Весту» производит несколько предприятий, сотрудничающих с заводом LADA в Ижевске (в этом городе происходит сборка). Речь о компаниях Alpine, Pioneer, Sony и даже JVC. Есть смысл оборудовать свою машину простыми (при этом и более дешевыми) моделями.

Источник фото: https://www.drive2.ru/l/504226412845073015

Выбирая мультируль на «Весту», цену смотрите у разных дилеров – есть выгодные предложения:

Мультируль X-Ray Vesta с обогревом можно приобрести за 10 500 – 18 000 рублей в зависимости от отделки кожуха (его цена до 15 000 рублей) и марки самой системы обогрева (иногда набегает такая же сумма). От погоды в родном регионе зависят все ваши затраты: сибирской зимой подойдет не каждая, а в южной России – любая.
Альтернатива, предусмотренная для указанных в начале обзора комплектаций, намного выгоднее по стоимости – суммы от 3 500 до 5 500 рублей.
Комплект с подушкой безопасности оценивается, как правило, в 6 500 рублей.
Мультируль X-Ray Vesta без обогрева (вставка и круиз контроль) реально купить за 3 500.
Просто накладка с кнопками доступна за 2 000 – 2 500 рублей (однако если вы не профи, то просто не установите ее на имеющееся рулевое колесо).

Как установить мультируль на «Весту»

Установить мультируль на «Весту» не такая уж трудная задача. Не надо ходить в сервис и тратить лишние деньги. В сборке класса «Люкс» уже есть частичная база для последующей интеграции накладок. Однако и обладателям машин с иными (перечисленными выше) комплектациями не надо отчаиваться.

Что потребуется

Вы быстро достигните цели, если у вас окажутся под рукой комплектующие, инструмент:

приобретите мультируль по каталогу (№8450006832);
в магазине возьмите улитку (артикул №8450006923 или №8450006924) или шлейф (однако с достаточным числом дорожек – это единственное принципиальное условие);
BLS-контакты (вы их будете использовать для работы с улиткой, то есть с подрулевым переключательным агрегатом);
для музыкальной системы: ленточный кабель из 5 проводочков (по 0,5 миллиметров) и разъем мини-ISO (он синеватого цвета) марки С3 (если речь идет о варианте «Классик» или «Комфорт»);
для «КК» и скоростного ограничителя: 3-проводной шлейф и стандартный разъем для присоединения пучков – как и вся Vesta, мультируль в этом плане стандартизирован;
спицы (штыри, которые вставляют в глубокие отверстия на руле – так снимают кожух);
отвертки, изолента, ключ (подойдет Торекс Т-50) и гвозди (на всякий случай).

После этого можно приступать к подсоединению.

Снятие старого руля

Старое рулевое приспособление снимаем так: убираем подушку безопасности, с помощью штырька нащупываем специальную пружинку (сложно).

Снятие старого руля

Затем отсоединяем разъемы, отворачиваем болт и предельно аккуратно, без резких движений стягиваем саму «баранку». Не тяните верхнюю половину объекта, пока не почувствуете щелчок пружинки – не повредите его.

Установка мультируля на «Весту» в люксовой комплектации

В улитке найдите гнездо, нужное для того, чтобы подключить колодку, и провода серого цвета, уходящие в «баранку». Поднимите верхнюю половину пластмассовой оболочки (мультируль «Лада Веста» имеет удобно снимающийся кожух), и все это обнаружите. Серый пучок встретится между точкой для насадки кожуха и тем местом, куда крепилась надувная подушка безопасности. В сборке «Люкс» в наличии проводка от подрулевого переключателя до электронного блока управления круиз-контролем и скоростным ограничителем. Но еще на панели встроена индикация приборов только что упомянутых устройств – это очень удобно.

Теперь следует поставить на «Весту» мультируль. Насадите его на пружинку. Все в порядке, обратном уже описанному – болт, разъемы и т. д. Тяните 3 проводка к электронному блоку управления через заводское отверстие, находящееся над педалями. Обозначенный блок располагается в отсеке для мотора. «Внедрите» пучок в эту самую колодку. Если окажется, что разъемы под указателями C2, C3 и E3 заняты проводами, то значит, они проложены на заводе. Это отличие сборки «Люкс».

Подключение радиоприемника к мультирулю «Весты» тоже не должно вызвать особых проблем. Колодку с названными проводами дополните пучком для управления MMC (мультимедиа). Тяните их до магнитолы (до того самого mini-ISO, который синего цвета). Потом подключайте по схеме.

Подключение мультируля на «Весту» в комплектациях «Классик» и «Комфорт»

Комплект мультируля на «Весту» предоставляет водителю шанс получить еще большее удобство. Само колесо присоединяется стандартно. Особенность сборки «Классик» и «Комфорт» заключается в том, что в этом случае вам понадобится кое-что докупить (указано в подразделе «Что потребуется»). В «Люксе» же все это есть. Кроме, конечно, того руля с выбранными «наворотами», который вы и устанавливаете в машину. А еще изоленты, отверток, гвоздей, насадки Торкс Т-50 (чтобы болт крутить) и спиц.

Остается проверить, как устройство работает, согласно инструкции завода. Если функционал в порядке, то верните на место верхнюю часть кожуха и подушку безопасности.

Советы бывалых

Залог удачного старта и финиша искомой процедуры – внимательность к вот этим нюансам:

как вы поняли, в салоне при поиске пучка серых проводов вам придется снять подушку безопасности, чтобы не повредить ее;
перед началом работ отсоедините клемму аккумулятора (минусовую), в противном случае один оголенный проводок, нечаянно прикоснувшийся к такому же, произведет замыкание (атмосфера в салоне всегда стесненная – все запутано);
поставить мультируль получится только с нейтрализованным замком зажигания (в состоянии «ВЫКЛ»);
выполняйте установку по рекомендациям, имеющимся в инструкции к автомобилю;
демонтируя старое рулевое колесо, обратите внимание на то, чтобы все проводки прошли через ступичное отверстие, иначе дело закончится дополнительным ремонтом;
если используется не заводская магнитола «Весты», то сделайте адаптер именно под «вашу» модель (при ином исходе вся работа пойдет насмарку).

Не стоит пренебрегать этими советами, рекомендации даны на основе распространенных ошибок.

Кроме того, если у вас нет опыта и знаний в области электротехники, подумайте о том, чтобы доверить установку мультируля специалисту. Непрофессиональным вмешательством можно серьезно повредить автомобиль.

Установка мультифункционального руля на модели Lada «Калина», X-Ray и «Приора» тоже возможна и проходит по аналогии с описанной схемой.

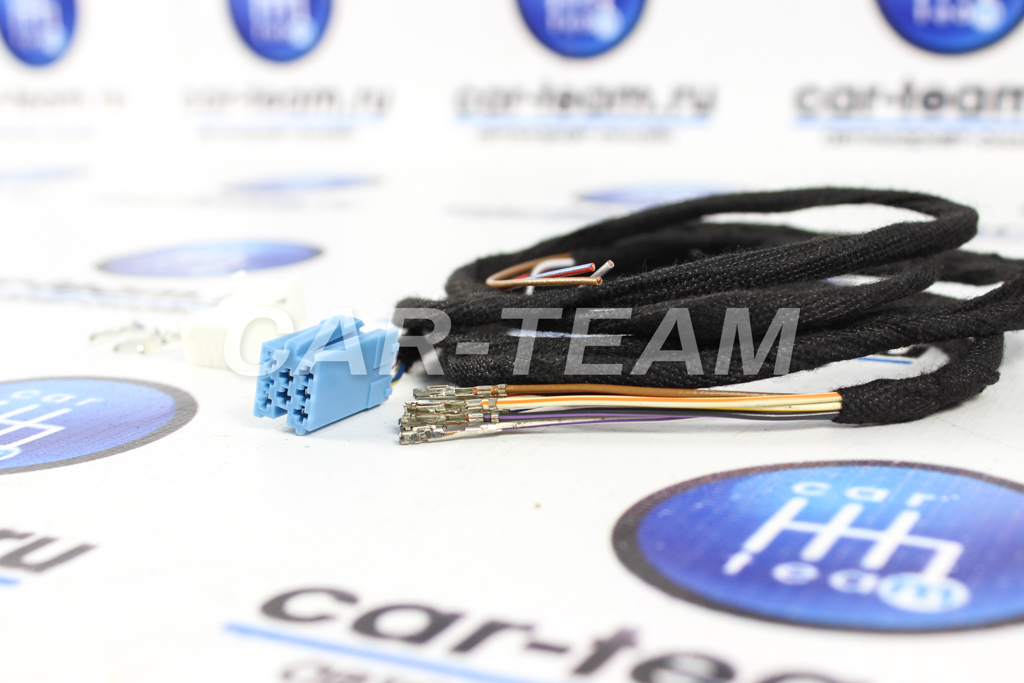

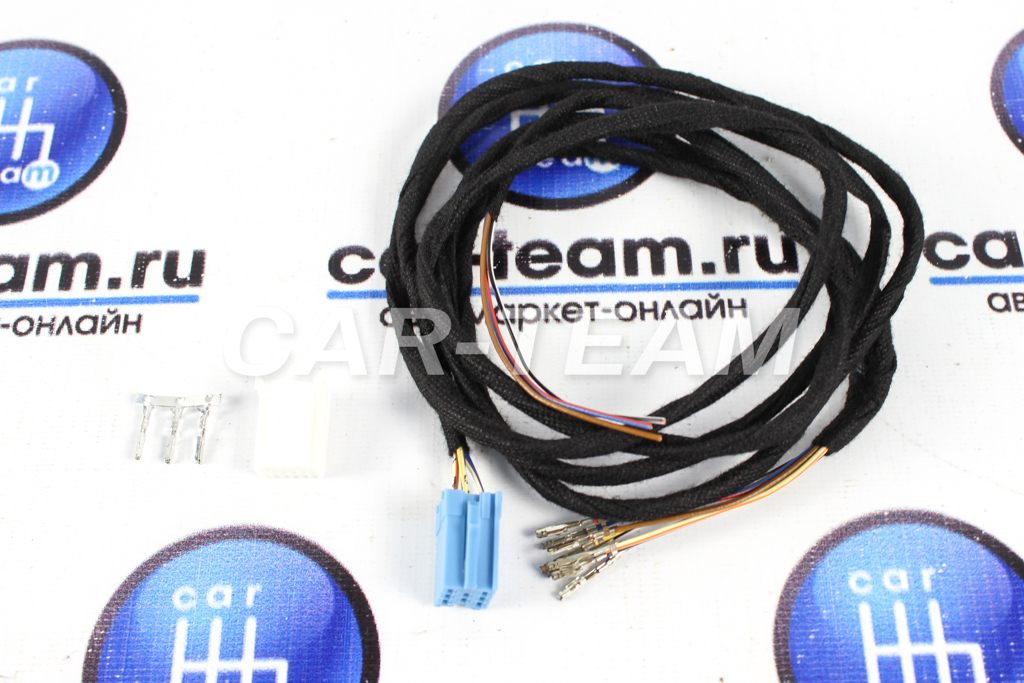

Проводка для подключения мультируля к мультимедийной системе на Лада Веста.

Проводка для подключения мультируля (управление круиз контролем и мультимедиа). Необходима при установке мультируля в комплектациях Старт и Комфорт. Соединяет подрулевую улитку от комплектации Люкс с головным устройством мультимедии и ЭБУ.

Автомобиль:

Веста

Отзывы

Доставка товара осуществляется по России и СНГ:

1. Почтой России (от 350р и выше)

Доставка во все регионы РФ и страны СНГ

2. Транспортными Компаниями (от 350р и выше)

Доставка по России и в республику Казахстан

ТК Энергия (nrg-tk.ru)
ТК Деловые Линии (dellin.ru)
ТК СДЭК (www.cdek.ru)
ТК ПЭК (pecom.ru)
ТК КИТ (tk-kit.ru)

3. Самовывоз

Заказ можно забрать в офисе по адресу г. Тольятти, 40 лет победы 38, ТД "Малахит" 1 этаж.

Сроки ожидания отправки заказа в нашем интернет-магазине ориентировочно 2-7 рабочих дней, крупные заказы 7-14 раб. дней; окрас бамперов, зеркал, кузовных деталей, спойлеров и т.д. 7-14 раб. дней; изготовление выхлопных систем Stinger, STT, Dk-pro 7-14 раб. дней; пошив чехлов, обивок, рулей, ручек кпп, eva-ковриков и т.д. 7-14 раб. дней.

В течении данного периода мы вышлем Вам трек-номер на эл. почту для отслеживания посылки в пути.

Оплата может быть произведена следующими способами:

1. Оплата на карту Сбербанка

Оплатить можно с помощью приложения СБЕРБАНК-Онлайн и других приложений Банков.

После оформления заказа, производя оплату не указывайте комментарии , мы сами поймем по сумме заказа и ФИО отправителя.
После получения средств, статус вашего заказа будет изменен на оплачен до 17.00 текущего дня, или с 9.00 следующего по Московскому времени.

2. Банковской картой

Автоматический прием платежей с использованием Банковских карт МИР, VISA International, Мastercard.

Также можно оплачивать кредитными картами с льготным периодом кредитования.

Для выбора оплаты товара с помощью банковской карты на соответствующей странице необходимо нажать кнопку «Оплата заказа банковской картой».

2. Оплата на QIWI-кошелек 89272115207

3. Оплата на Яндекс.Деньги 410013993950891

5. Оплата на расчетный счет для ЮЛ и ИП (комиссия 6%)

Пришлите реквизиты Вашей организации на эл.почту [email protected] для выставления счета. После оплаты счета обязательно присылайте платежное поручение.

4. Наложенный платеж Почты России (комиссия от 4%)

ВАЖНО! При отправке наложенным платежом ПОЧТА РОССИИ возьмет комиссию за оказание услуги наложеннго платежа 150-300р, также увеличивается стоимость доставки в связи с оценкой товара.

Доставка наложенным платежом возможна только по России.

ВНИМАНИЕ! При выборе оплаты наложенным платежом, стоимость доставки оплачивается вперед до отправки, за сам товар при получении.

Сумма заказа по наложенному платежу не должна превышать 5000р, также наложенным платежом не отправляются окрашенные детали, товары сшитые под заказ чехлы, обивки, вставки в двери, ева-коврики, рули и т.д. (минимум по 50% предоплате).

Обязательно сохраняйте чек оплаты или скриншот перевода.

Лучшими гарантиями выполнения заказов, и их качество, являются отзывы наших клиентов.

С отзывами о нашей работе можно ознакомится в нашей группе ВКонтакте https://vk.com/topic-136384247_36675422?offset=180

Мы гарантируем качество продукции, порядочность и своевременное выполнение всех требований по пересылке товара.

Установка мультируля на автомобиль Лада Веста возможна, даже если не входит в заводскую комплектацию. Такая функция позволяет поставить кнопки на руль, повысить уровень безопасности во время движения, так как регулировка климат-контроля, режима работы мультимедийной системы производятся клавишами на руле. Поменять обшивочные материалы (оплетка, кожаная перетяжка, накладка — он же чехол) можно самостоятельно, если знать размер, диаметр рулевого колеса лада веста. Так же можно сделать обогрев. Функция подогрев руля на Лада Веста, особенно приятна в морозные дни зимой. После реконструкции получится многофункциональный, узел. Читайте статью до конца и овладеете всеми этими навыками ремонта!

Подключение клавиш круиз контроль

Чтобы подключить клавиши круиз контроля, выполните алгоритм действий.

Последовательность

Проведите три проводка к эбу через окно над педалями (источник размещен в отсеке двигателя) и подсоединить к колодке. Изучите схему, по которой провода для кнопок ведутся от электронного блока. Улитка с проводами для кнопок имеет колодки, от которых провода должны вести в соответствующие колодки на электронном блоке.

Колодка на улитке	Колодка на электронном блоке
6	с3
9	с2
2	е3

С помощью установленных клавиш можно включить, выключить круиз-контроль, или отключить его на определенный временной интервал.

Подключение кнопок к магнитоле

Подключение кнопок на руле начинается с комплектации проводной системы круиз-контроля проводкой магнитолы. Подвести проводку к мультимедийному устройству в разъем синего цвета. Чтобы не ошибиться, изучите схемы подведения.

Если в процессе эксплуатации была установлена новая магнитола, потребуется адаптер под конкретный вид аудиосистемы.

После выполнения подключения протестируйте работоспособность новых функций. В результате правильно выполненного подключения клавиши будут подсвечивать и выбирать режимы деятельности магнитолы:

— переключение музыкальных файлов;

— выбор пунктов меню;

— выбор носителя файлов;

— мгновенное выключение громкости.

Стоимость руля с кнопками

Цена на модель с кнопками зависит от магазина. Большинство владельцев автомобиля лада веста приобретают изделия с клавишами в виртуальных магазинах. Заказ оформляется на артикул 8450006832. Стоимость колеблется от 5000 до 7000. Если владелец транспортного средства нуждается в подушке безопасности, цена увеличивается ещё на 1000-15000. За обшивку кожей придется выложить еще 2000-2500 руб.

Для экономии можно использовать накладку с клавишами на стандартный руль. Такой вариант сложнее подключить, и трудно найти, так как он не популярен.

Подключение кнопок руля к магнитоле ММС

После соединения цепи круиз-контроля, подводим колодку с проводами к мультимедийному устройству (голубого цвета).
Если установлена внештатная ММС, то потребуется адаптер для данной марки магнитолы.
Вставляем пластиковую накладку, собираем РК вновь.

Инструкция для люкс комплектации, в которой есть серые провода

По обе стороны рулевого колеса лада веста находятся отверстия. В них вставить прутья и нажать.
Основание подушки безопасности приподымается. Необходимо аккуратно извлечь его.
Аккуратно отделите провода.
Выкрутите центральный фиксирующий винт и без усилий потяните колесо управления к себе. Провода должны выйти через ступичную пройму.
При необходимости установить рулевое колесо все действия провести в обратном порядке.

В машине руль зафиксирован плотно. Поэтому снимая его, не прилагайте усилия, аккуратно раскачивайте.

Если подключить проводки серого цвета к рулевому разъему, можно получить доступ к управлению круиз контролем. Для управления мультимедийной системой необходимо подвести к колодке пять проводков посредством bls клемм. На обратной стороне пучка из проводков устанавливается разъем мини iso, который подключается к аудиосистеме.

Протестируйте правильность подключения. Все клавиши должны работать, выполняя заданные функции. Если не функционирует подсветка клавиш круиз-контроля, значит, требуется перепрошивка. После проверки устанавливается подушка безопасности.

Функции мультируля

Расположение кнопок на руле:

Слева – блок управления функцией «круиз-контроль» _x000D_
Справа – блок управления мультимедийной системой (ММС) _x000D_

Блок управления круиз-контролем:

выключатель « » – включение/выключение круиз-контроля (поз. 3); _x000D_
выключатель « » – включение/выключение ограничителя скорости (поз. 6); _x000D_
выключатель «SET+ / SET–» – установка и увеличение скорости (поз. 1 и 4); _x000D_
выключатель «CAN» – временное выключение круиз-контроля/ограничителя скорости (поз. 2); _x000D_
выключатель «RES» – вызов ранее занесенного в память значения скорости (поз. 5). _x000D_

Блок управления мультимедийной системой:

выключатель« » – выбор источника (радио/USB/SD), (п. 12); _x000D_
выключатель « » – выключение звука (п. 7); _x000D_
выключатель « » – перелистывание меню, выбор канала, трека/прием (п. 8); _x000D_
выключатель « » – перелистывание меню, выбор канала, трека/отбой вызова (п. 10); _x000D_
выключатель « + » и « – » – увеличение/уменьшение уровня громкости (п. 9, 11). _x000D_

Инструкция по использованию звукового сигнала:

Напомним, в этой статье мы рассматривали возможности магнитолы Весты, которая работает в паре с мультирулем.

Почти на всех современных автомобилях с завода идут мультимедиа системы с дисплеем, которые многофункциональны и удобны в использовании. К таким ММС можно дополнительно подключить камеру заднего вида, смотреть видео, пользоваться навигационной системой. В простых комплектациях чаще всего такие опция отсутствует, поэтому штатная магнитола Лада Веста идет без дисплея. Однако для комфортного прослушивания музыки и радио ее будет вполне достаточно.

Магнитола располагается в центре передней панели и гармонично вписывается в общий дизайн салона. Даже сама магнитола сделана с использованием ИКС дизайна, о чем говорят икс-образные вставки под алюминий вокруг кнопок RADIO и AUDIO. Радует, что дизайнеры проработали даже такие незначительные мелочи.

Инструкция для других комплектаций Лада Веста где нет серых проводов

Такой вариант подключения сложнее, так как подключение управления мультимедийным устройством проводится самостоятельно. Потребуется пучок из трех проводков и дополнительная колодка для улитки. Демонтируйте старую модель, замените на новую. От аудиосистемы протягиваются провода и подключаются к рулевому разъему. Заранее подготовленный пучок из трех проводков подводится от блока электронного управления к аудиосистеме. Вместе с проводами мультимедиа он подключается к колодке рулевого управления.

Как снять руль

Снять его не трудно. Достаточно изучить последовательность мероприятий и строго их соблюдать. Главное условие – выключенное зажигание.

Последовательность действий снятия старого руля

В отверстия по бокам рулевого колеса вставляем металлические прутья и нажимаем на них;
Основание подушки подымается, что дает возможность аккуратно достать ее;
После извлечения подушки есть возможность выкрутить фиксирующий центральный винт с помощью удлинителя и биты. Колесная база находится при этом в прямом положении;
После снятия болта без усилий потяните его к себе;
Проводку рулевого управления вывести сквозь центральное отверстие;
Извлеките предохранитель (красного цвета с правой стороны) и установите его в центр циркулирующего устройства.

Новый мультируль лада веста устанавливается в обратной последовательности.

Сколько стоит мультируль на Ладу Весту

Стоимость такого мини руля в разных онлайн-магазинах может различаться. Вы должны ориентироваться, что мультируль, цена которого от 5,5 до 6,5 тысяч рублей, может быть с подушкой безопасности или без нее. За это придется доплачивать еще пару тысяч рублей. Если вы захотите перетянуть руль натуральной кожей, это дополнительные 2 тысячи рублей. Мультируль Лады Весты купить можно во многих интернет магазинах, а также в крупных автомаркетах.

Если купить мультируль – для вас дорогое удовольствие, то альтернативным вариантом будет установка накладки с кнопками. Такое устройство стоит дешевле, но подключение псевдо мультируля к магнитоле будет затруднительным. Поэтому мультируль Веста купить проще, чем самому устанавливать и подключать кнопки. Кстати говоря, если вы решили купить мультируль, запишите номер артикула – 8450006832. Это облегчит поиск в каталогах.

Читайте: как сделать мультируль своими руками.

Оплетка

Оплетка на руль – это покрытие из высококачественной кожи. Кожаный вариант руля лада веста установлен на люкс и топовой комплектации автомобиля. Такая отделка смотрится очень элегантно, изысканно, повышает степень комфортности эксплуатации рулевого колеса. В экономичной комплектации накладка руля выполнена из более скромных материалов. Вдадельцы Весты повышают качество отделки колеса управления. Оплетку можно приобрести и поменять самому. Помимо самой отделки, комплект содержит все, что необходимо для замены: нити, клей, ножик, кожаная отделка, хомуты из пластика для фиксации, инструкция. Накладка на мульти руль лада веста подбирается по цвету и зависит от отделки салона.

Перетяжка руля лада веста

Перетяжку руля лада веста многие собственники автомобилей базовой комплектации выполняют своими руками. Кожаный вариант смотрится солидно.

Чтобы установить оплетку из качественного, дорогого материала, сначала потребуется снять руль.

Последовательность действий смотрите выше.

Если присутствуют клавиши управления, снимите их.
Оплетка прикладывается так, чтобы швы точно соответствовали друг другу.
Вместе с оплеткой в наборе присутствуют хомуты. Ими фиксируем положение оплетки. Пометьте положение углублений.
Ножиком, который находится в наборе, без усилий сделайте углубления на поверхности. Размер углубления 3-4 мм. Такая же глубина. Таких прорезей требуется несколько, чтобы убрать все края оплетки.
Снова сверьте совпадение стыков.
Клеевой состав нанесите на тыльную поверхность рулевых спиц, и в той же области на внутренней поверхности кожаной оплетки.
Спустя 5-10 минут склеиваем поверхности. Таким же методом соединяем все части кожаной оплетки.
Возьмите отрезок нити из набора длиной не более 80 см. Намотайте нить в углубление шва. Нить потребуется для скрепления нижних рулевых частей.
Затем требуется отрезок нити длиной 1-1.3 м. Он нужен для сшивания самого объемного участка – верхней части от одного железного прута до другого.
Иголкой продевайте нить в отверстия, вынимая ее на лицевую поверхность.
Кончики нити обожгите огнем.
Концы оплетки придерживайте руками, ниткой регулируйте натяжение.
Используйте маленькую отвертку или спицу, чтобы зафиксировать нить в каждом стежке выбранного вида шва.
Прошив до края второго металлического прута, зафиксируйте нить таким же способом.
Когда вся оплетка прошита, спрячьте края материала в приготовленные отверстия.

Самостоятельная перетяжка – не сложный, но трудоемкий процесс, который не терпит спешки и требует аккуратности.

Как сделать обогрев руля на Лада Веста

Потребность функции обогрева руля особенно чувствуется в холодную зимнюю погоду. Теплая поверхность будет согревать руки, что очень приятно в мороз. Чтобы сделать подогрев руля, выполняйте алгоритм действий:

Снимите рулевое колесо;
В качестве обогревательного элемента используйте проволоку. Можно использовать медь, хром. Диаметр 0.3-0.4 мм;
Изготовить жгут из 4-х отрезков проволоки;
Сделать два входных отверстия;
Проволоку обмотать вокруг поверхности колеса управления (можно только на верхнюю его часть – так быстрее и продуктивнее нагреется);
На тыльной поверхности сделать небольшие прорези, чтобы нити проволоки врезались в них, и впоследствии не смещались и не разматывались;
Подвести проволочный жгут к блоку питания (можно использовать звуковой сигнал – по мощности подходит);
Подберите кнопку включения, выключения подогрева;
Установите ее с той стороны, с которой удобнее нажимать;
Сложите проводку, установите подушку безопасности, поставьте рулевое колесо;
Протестируйте установленную функцию. В норме спустя 1.5-3 минут поверхность не будет холодной, спустя ещё 1.5-2 минуты будет ощутимо теплой.

Камера заднего вида

О полезности данного оборудования нет необходимости рассказывать. Камера заднего вида является неоценимым помощником для начинающих автолюбителей, которые, как правило, испытывают трудности при совершении парковочных действий.

По видам (месту и способу) установки различают несколько типов обзорных камер заднего вида:

Камеры штатной установки. В строго определенных производителем авто местах;
Универсальные устройства. Место расположения выбирает сам водитель;
Проводные;
Беспроводные камеры заднего вида.

В качестве примера используем универсальную проводную камеру и китайскую магнитолу формата 2 din.

Выбираем место установки. Рамка номера, ручка багажного отсека и т.д. В салоне, за задним стеклом камеру располагать не рекомендуется.

Осуществляем прокладку соединяющего камеру и ГО кабеля. Провод пятиметровой длины входит в комплект устройства.

Подключение мультируля к китайской магнитоле

Подсоединяем камеру к питанию. В роли источника выступает любой из фонарей заднего хода. Обязательно используем предохранитель в этой цепи.

Подключаем через тюльпан (разъем) камеру к проигрывателю. Для этого предназначается отдельный выход. В случае его отсутствия устройство присоединяется через вход «видео».

Производим настройку картинки и расположения камеры.

Мультируль

Под таким названием подразумевается подключение китайской магнитолы к рулю автомобиля. То есть обеспечивается возможность управления штатным проигрывателем непосредственно с рулевого колеса.

Для осуществления данного подключения понадобятся:

Руль с встроенными управленческими кнопками или нишей для их размещения;
Автомагнитола;

Два переходника (адаптера) ISO;
Переходные устройства для антенны и совмещения кнопок руля с магнитолой.

Сразу оговоримся, процесс подключения мультимедийной системы и ее адаптация с мультирулем – процесс не то чтобы сложный, но кропотливый и требующий определенных навыков. Объясняется это тем, что очень часто распиновка такого подключения у автомагнитолы и рулевого колеса не совпадают, хоть и прописаны в инструкциях. И поэтому советуем по возможности обратиться в специализированный центр, занимающийся такого рода установками.

15 июнь 2021 28 755

Многие владельцы Lada Vesta не решаются на установку альтернативной магнитолы на Android из-за наличия в комплектации мультируля. Ведь после замены штатной ММС кнопки на руле работать не будут. Чтобы они начали функционировать потребуется доработка проводки и специальный переходник. CapNemo009 рассказал, как его сделать своими руками.

Потребуется

: магнитола Android (например, от китайского производителя Mekede по цене около 15000 руб.,) и переходник 20-pin (будет использоваться в качестве донора, цена около 300 руб.). Все это вы найдете в каталоге AliExpress.

Читайте также:
